Типы и обозначение цоколей автомобильных ламп

Индивидуальная классификация и маркировка

Помимо уже указанных аббревиатур устройств, предназначенных для освещения, аппараты обладают индивидуальной классификацией и маркировкой, которая создается на основе типа присоединительного патрона.

Из основных разновидностей производители выпускают продукцию по следующим категориям:

1. BA – штифтовой тип фиксирующего элемента;

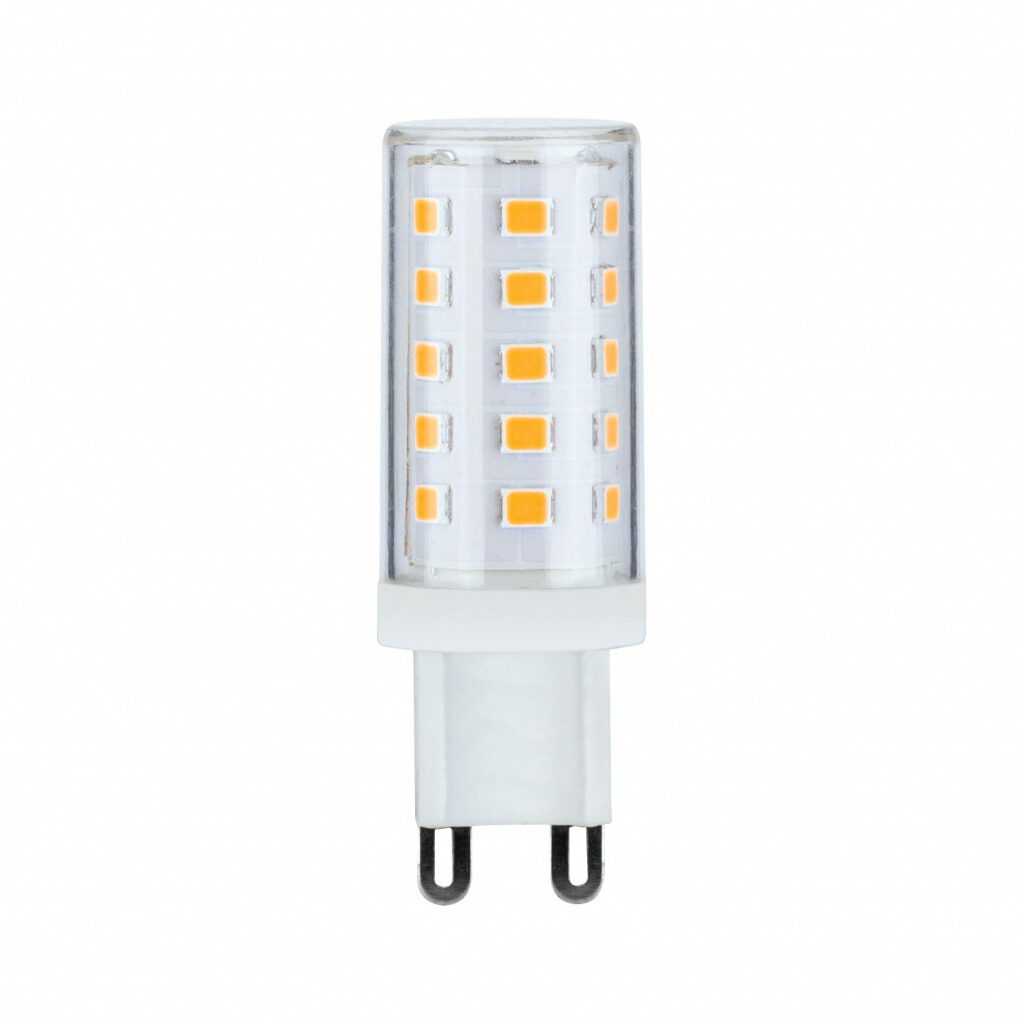

2. G – изделие в виде штыков, подходящее для большинства видов ламп, начиная от галогенных маленьких и заканчивая потолочными люминесцентными;
3. W – изготавливают преимущественно из ударопрочного стекла. Контакты пронизываются через корпус колбы и достаются наружу. Сфера применения распространяется только на подворотники автотранспорта;
4. BAZ – штифтовые приборы с незначительными смещениями основных составляющих в диаметре;
5. P – применяется для оснащения светоприбора фланцевым цоколем. Комплектация внутренней части колбы предусматривает наличие линзы, которая направляет лучи на необходимую территорию;
6. BAY – стандартный продукт штифтового класса;
7. E – устройство обладает резьбовым элементом, который является наиболее востребованным среди владельцев авто. Изначально аппарат применялся вместе со световым источником накаливаемого вида, однако сейчас область использования охватила и энергосберегающий продукт.

Существуют и другие разновидности цоколей светодиодных ламп и галогенных:

Аббревиатура	Обозначение
F	Оснащенный одним штырем
K	Обладает кабельными соединительными составляющими
R	В комплектацию входит утопленный контакт, предусматривающий работу с высоким температурным режимом и мощностью. Зачастую выступает в качестве небольшого кварцевого, галогенового устройства
S	Главное составляющее – софитный цокольный элемент. Располагается с одной стороны корпуса
T	Телефонный — применяется для оснащения панели управления освещением
A	Цилиндрический цокольный прибор
B	Обладает рифленым вкручивающим составляющим
C	Выпускается с индивидуальными формами

Количество контактов светотехники определяется такими символами:

• S – 1;
• D – 2;
• T – 3;
• Q – 4;
• P – 5.

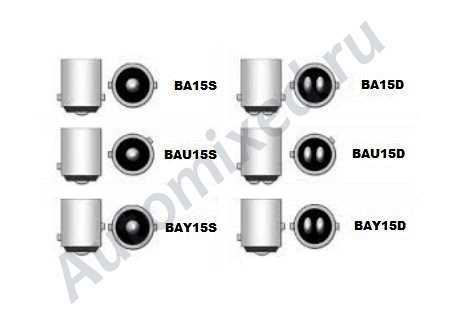

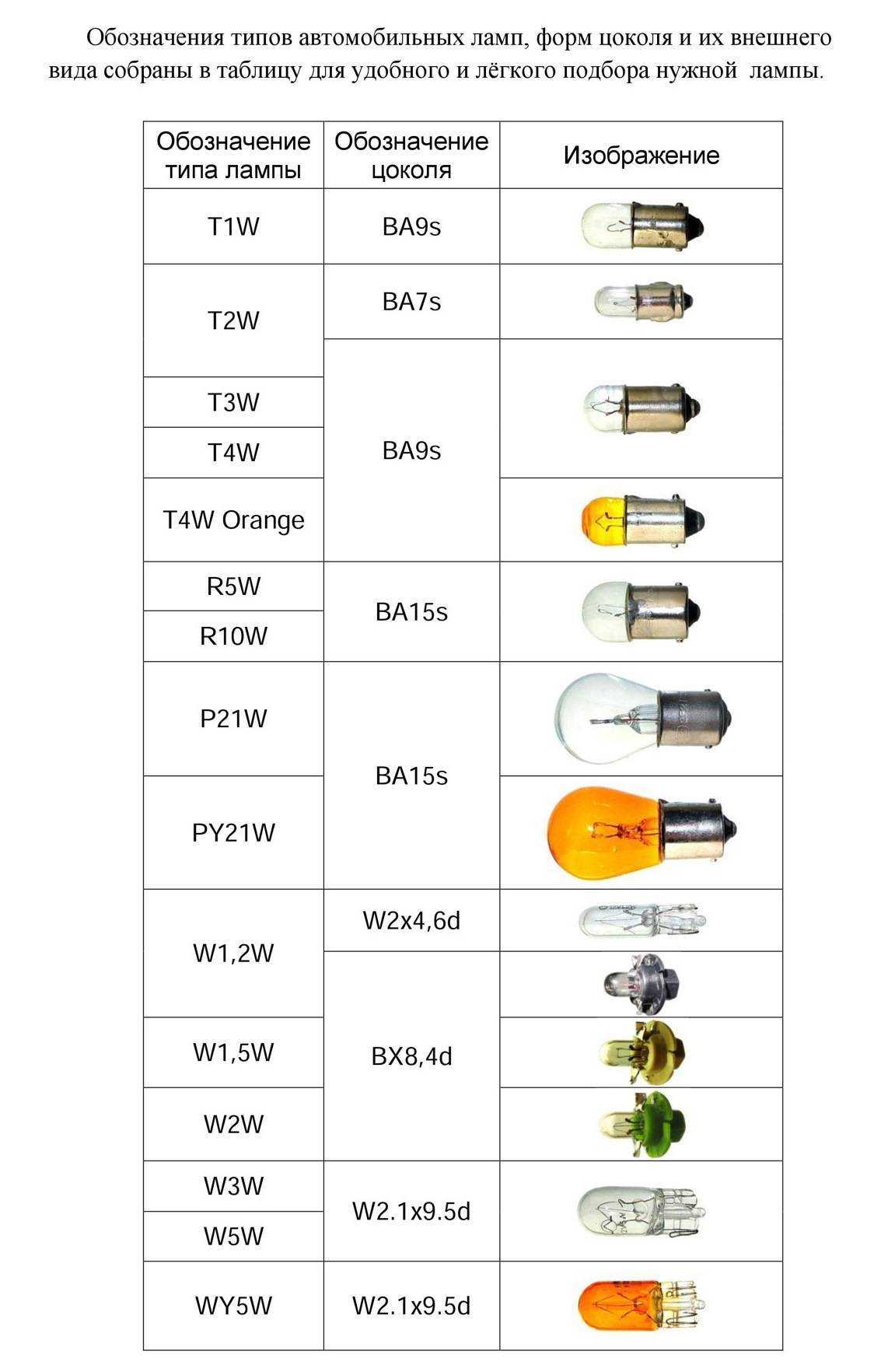

Картинки с обозначениями помогут наглядно запомнить все индивидуальные особенности изделий и подобрать наиболее подходящий вариант. Перечисленные списки желательно знать каждому автовладельцу, но если нет времени и желания разбираться в модификациях устройств, можно просто сохранить изображения.

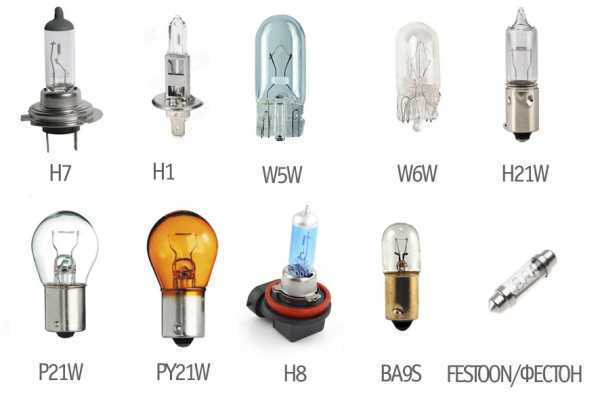

Как выглядит каждая лампа и где она применяется

Задняя оптика авто — разновидности

При подборе определенной модели следует обращать внимание как на классификации и характеристики устройства, так и на составляющие комплектации. ВИДЕО: Какие лампы ставить в фары

ВИДЕО: Какие лампы ставить в фары

Светодиодная лампа 1157 p21/5w refit красная

Куда пропала серия ламп Cl6 / CL7?

Лампы серий CL6, CL7 сняты с производства и более выпускаться нами не будут. Лампы мы производили у стороннего китайского производителя по кантракту, делясь с ними всеми чертежами и наработками. С июля 2018 года организовали собственное производство, где успешно разрабатываем, тестируем и прозводим всю светотехнику для автомоблей в настоящий момент.

Серии Ceramic и Refit DRL произведены в России.

В чем отличие серии Ceramic от предыдущих серий CL7 и CL6?

В первую очередь тип радиатора.

В серии Ceramic отсутствуют гибкие радиаторы, т к они они не зарекомендовали себя с точки зрения эффективности (их могут расправить, а могут не расправить при установке).

Отличия в методе изготовления корпуса и марке алюминия.

Из наиболее важных – влагозащита корпуса, в Ceramic мы проработали ее специально для российских условий эксплуатации – много вводы и грязи с дорог (заметим что гибкие радиаторы сильно теряют эффективность при загрязнении).

Все в совокупности существенно увеличивает срок службы ламп.

Можно ли устанавливать ксеноновые и светодиодные лампы в фары

Наверняка все видели на картинке автомобиль, который наделенным светодиодными лампами в фарах, красиво и гордо расположился на поверхности и ярко рассеивает окружающую темноту. Но одно дело, когда эта штатная LED-оптика, другое  — когда ксеноновые и светодиодные лампы автолюбитель внедряет cвоими руками, ведь они мощнее «галогенок».

Именно последний случай чревато последствиями – полиция не дремлет. Светодиодные автолампы используются для автомобиля, если:

1. В фарах ближнего и дальнего света первоначально предусматривалось внедрение светодиодов от производителя. Следовательно, машина куплена именно в варианте исполнения со светодиодной компоновкой оптики.
2. Собственноручное внедрение ксенона или диодных лампочек возможно, если в данном авто в более премиальных модификациях светодиоды или ксеноновые осветители предусмотрены конструкцией.
3. Внедрение диодов в фирменные «галогенки». Но этот метод тоже может вызывать вопросы у правоохранителей, ведь с каждым годом изменяются спектр и яркость освещения.

Не лишним будет акцентировать внимание на маркировки. Если видите обозначение HR/HC, то нужно применить галогеновые лампы

Ксенон распознается литерой D, а «светодиодки» — сокращением LED. Именно маркировка поможет подобрать определенные виды автомобильных ламп. Но нужно соблюдать предписания Технического регламента по светодиодному и ксеноновому оборудованию. Желательно выбирать лампочки в соответствии с рекомендациями автопроизводителей.

Расшифровка обозначений на цоколях автомобильных ламп

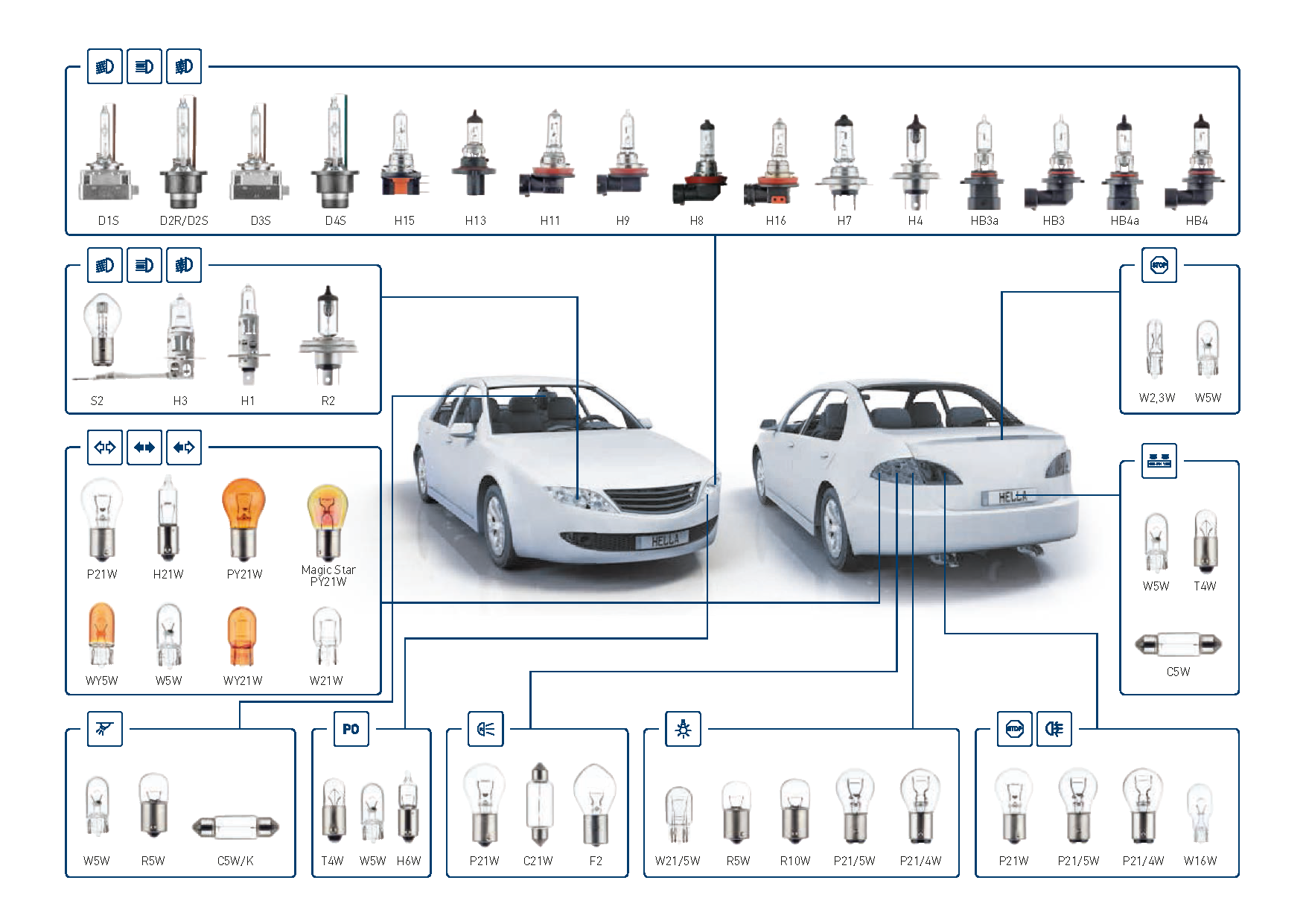

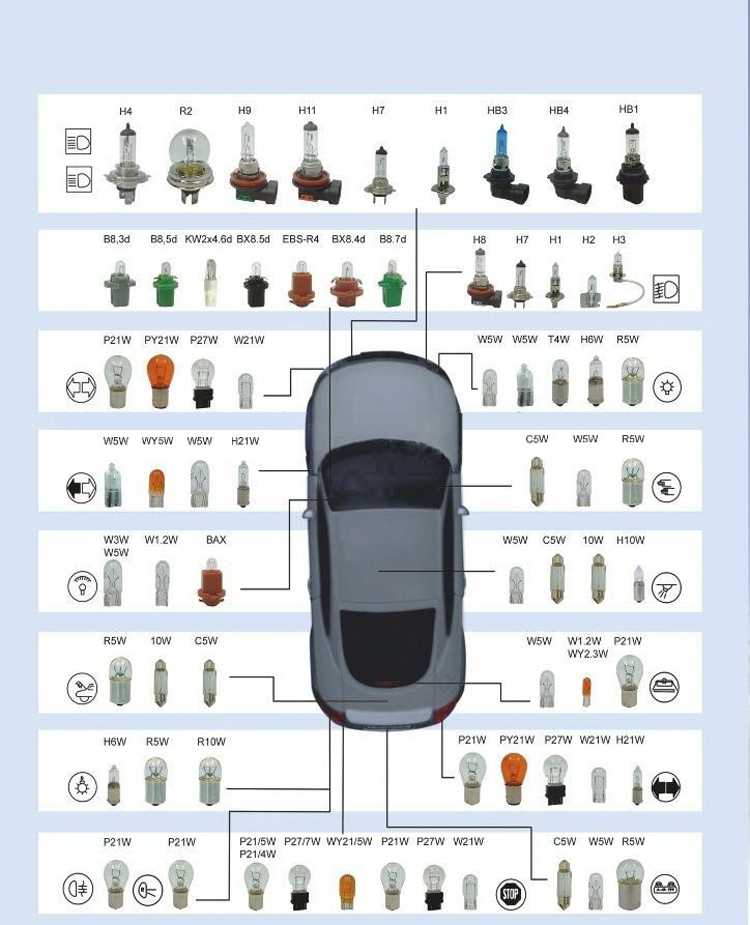

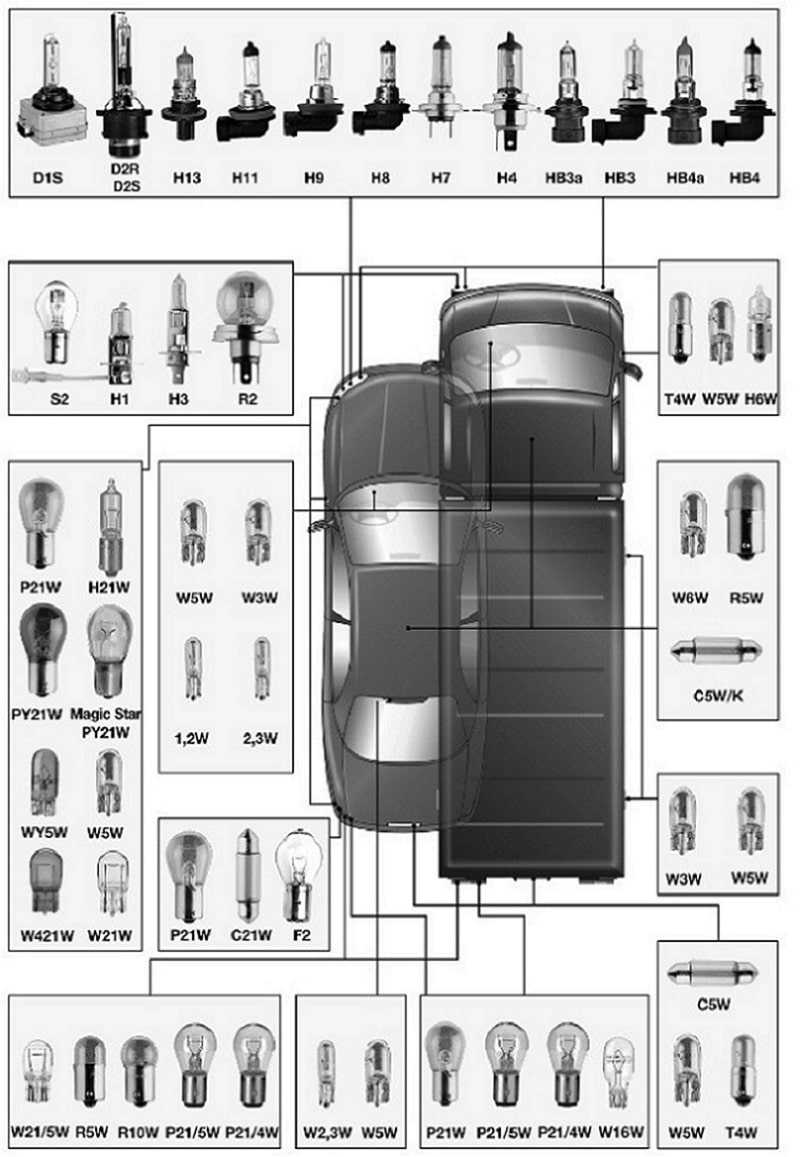

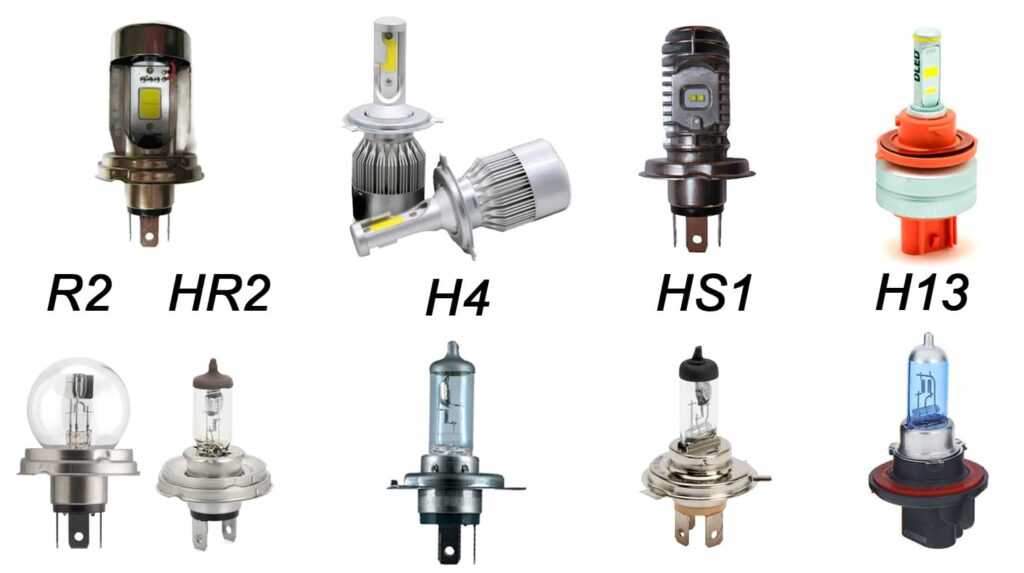

На фото ниже показывается, в каких модулях освещения используются конкретные цоколи:

Легковая машинаГрузовая машина

Некоторые автомобилисты при выборе новой лампы сталкиваются с одной трудностью. Часто маркировка одних ламп сильно отличается от обозначений других, хотя по параметрам они ничем не отличаются. На самом деле причина в том, какие стандарты используются. Как уже было сказано ранее, существует международный и государственный стандарт. Первый – унифицирован для машин во всем мире, и данные комплектующие могут изготавливаться в одной стране, а рынок сбыта – в нескольких.

Что касается государственных стандартов, то зачастую такую маркировку получит изделие, не предназначенное для экспорта. Рассмотрим основные обозначения для отечественных и зарубежных автоламп.

Маркировка отечественных автомобильных ламп

Государственный стандарт, установленный еще во времена Советского Союза, до сих пор действует. На такой продукции следующие обозначения:

Буква:	Расшифровка:	Применение:
А	Автолампа	Унифицированное обозначение любого типа лампочек
АМН	Миниатюрная автолампа	Подсветка приборки, габаритные огни
АС	Автолампа софитного типа	Светильники в салоне, подсветка номерного знака
АКГ	Автолампа кварцевого галогенного типа	Головной свет

Некоторые группы лампочек имеют одинаковую буквенную маркировку. Однако они отличаются диаметром цоколя и мощностью. Чтобы водитель смог правильно подобрать подходящий вариант, производитель дополнительно указывает диаметр в миллиметрах и мощность в ваттах. Единственный недостаток подобной маркировки для отечественного транспорта в том, что в ней указывается, что это автомобильная лампочка, но какого типа – не указывается, поэтому автомобилист должен точно знать размеры требуемого элемента и его мощность.

Европейская маркировка автомобильных ламп

Намного чаще в магазинах автозапчастей встречаются автолампы с европейской маркировкой, которая соответствует стандарту ЕСЕ. В начале обозначения стоит конкретная буква, которая указывает на следующие параметры самой лампы:

• Т. Автолампа цокольного типа маленьких размеров. Их используют в передних габаритных огнях;
• R. Размеры цоколя 15 миллиметров, а колбы – 19мм (диаметр элементов). Такие лампочки устанавливаются в заднем фонаре в модуле габаритов;
• R₂. Размеры цоколя 15 миллиметров, а колбы – 40мм (сегодня такие лампы считаются устаревшими, но на некоторых моделях старых авто еще встречаются);
• Р. Размеры цоколя 15 миллиметров, а колбы – не более 26.5мм (диаметр элементов). Они используются в стоп-сигналах и повторителях поворотов. Если это обозначение стоит перед другими символами, то такая лампочка будет использоваться в качестве головного света;
• W. Стеклянный цоколь. Применяется в подсветке приборной панели или номерного знака. Но если эта буква стоит за цифрой, то это просто обозначение мощности изделия (ватты);
• Н. Лампа галогенного типа. Такая лампочка может использоваться в разных осветительных приборах автомобиля;
• Y. Данный символ в маркировке обозначает оранжевый цвет колбы или свечение в том же цвете.

Пример маркировки на цоколе:1) Мощность; 2) Напряжение; 3) Тип лампы; 4) Производитель; 5)Страна утверждения; 6) Номер утверждения; 7) Галогенная лампа.

Помимо обозначения типа элемента освещения в маркировке изделия указывается еще и тип цоколя. Как мы говорили, разнообразие в конструкции этой части лампочки предотвращает случайную установку элемента в несоответствующее гнездо. Вот значение этих символов:

Символ:	Расшифровка:
Р	Цоколь фланцевого типа (если буква перед другими обозначениями)
ВА	Цоколь с симметричным расположением штифтов
BAY	Штифтовая модификация, только один из выступов немного выше относительно другого
BAU	Смещение штифтов по радиусу
BAZ	В данной модификации асимметрия штифтов обеспечивается разным расположением на цоколе (на разном расстоянии и высоте относительно друг друга)
SV (в некоторых моделях используется символ С)	Софитный тип цоколя (контакты расположены с двух сторон колбы цилиндрической формы)
Х	Указывает на нестандартную форму цоколя
Е	На цоколе выполнена резьба (в основном используется в старых моделях авто)
W	Стеклянный цоколь

Помимо упомянутых обозначений производитель также указывает число контактов цоколя. Эта информация латинскими буквами нижнего регистра. Вот что они означают:

• s. 1-контактные;
• d. 2-контактные;
• t. 3-контактные;
• q. 4-контактные;
• p. 5-контактные.

Где устанавливают

Лампы W5W потребляют мало энергии, соответственно у них и малый нагрев при работе. Но их световой поток невысок. Поэтому лампочки W5W T10 устанавливают в:

• Подсветку номера;
• Плафон освещения салона;
• Подсветка перчаточного ящика (бардачок);
• Освещение багажника;
• Используют в качестве габаритной лампы;
• В повторителях поворотов.

Габаритные стояночные огни и освещение номера

Освещение салона автомобиля

Подсветка бардачка

Освещение багажника

Свет фонарей заднего хода

Передние боковые повороты

Не перепутайте! Если стекло повторителя поворотов желтого или оранжевого цвета используют обычную W5W, а если белого – то лампочку с желтой колбой. При этом, если лампа желтая, то её маркировка обычно отличается — WY5W

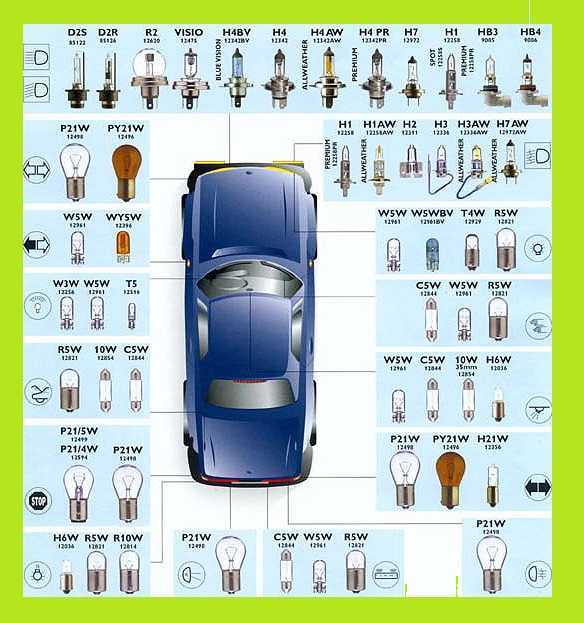

Таблица автомобильных ламп и их заменяемость.

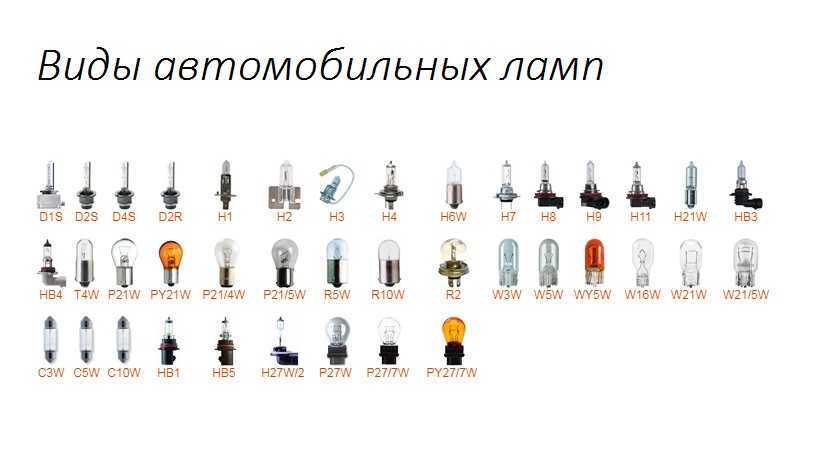

Таблица-список автомобильных ламп

Обозначения в таблице представлены в двух форматах. Новом международном и старом обозначении автомобильных ламп. Дополнительное изображение поможет идентифицировать лампу.

* На первый взгляд абсолютно идентичны лампы H8, H9, h20, h21, h22 и h23, но это не так!

Мощность — 35W	Мощность — 55W	Мощность — 65W
Напряжение — 12V	Напряжение — 12V	Напряжение — 12V
Световой поток — 800 лм	Световой поток — 1350 лм	Световой поток — 2100 лм
Цоколь — PGj19-1	Цоколь — PGj19-2	Цоколь — PGj19-5

1. потребляемая мощность у всех этих ламп разная, что говорит о различных требованиях к проводке автомобиля. Так, например, для лампы h21 потребуются более толстые провода, т.к. ее номинальная мощность 55W, а максимальная порядка 62W. Если вместо H8 Вы установите лампы h21, то это может привести к сгоранию предохранителя или в крайнем случае, к возгоранию электропроводки автомобиля, что недопустимо;
2. производители автомобильных ламп позаботились и выполнили цоколя этих ламп с небольшими отличиями. У каждой из этих ламп есть три «усика», дак вот выполнены они с небольшими отличиями, чтобы потребитель не смог установить одну лампу в замен другой и подверг свой автомобиль и себя опастности;
3. и наконец последняя причина это разъем, как видно на фото, разъем у данных ламп разный, что также не позволит установить одну лампу вместо другой.

   Цоколи ламп W5W, WY5W, W16W одинаковые, но диаметр самой лампы W16W намного больше, поэтому она может подойти не во все гнезда W5W. W5W, соответственно подойдет вместо любой W16W.

   Взаимозаменяемы цоколи ламп P21W, R5W, R10W, RY10W.

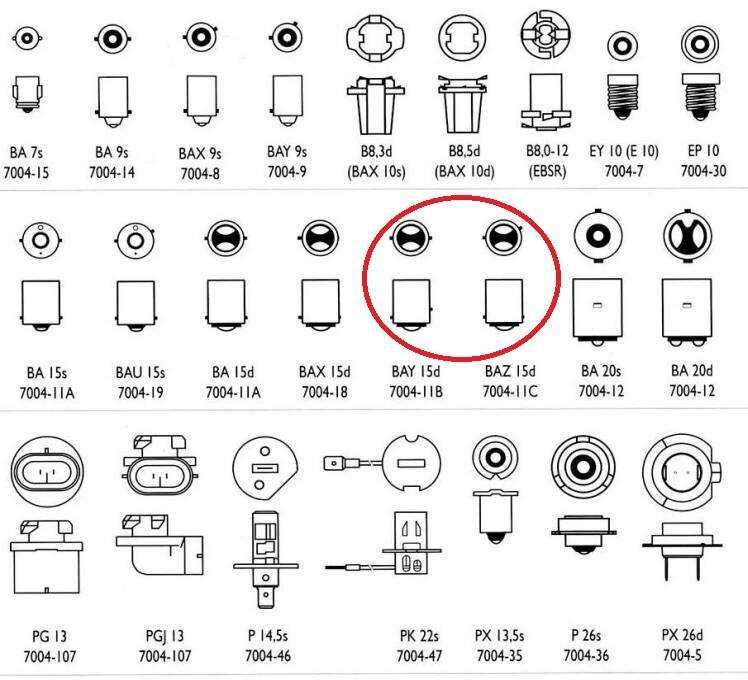

Типы цоколей автомобильных ламп.

В зависимости от количества контактов у цоколя лампы добавляется соответствующая буква.

s — один контактd — два контактаt — три контактаq — четыре контактаp — пять контактов

А – лампа автомобильная.АМН – лампа автомобильная миниатюрная.АС – софитная лампа автомобильная.АКГ – кварцевая галогенная автомобильная лампа.Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта.R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.R2 — Диамтр колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт.SV (С) – софитная лампа (с двух сторон расположен цоколь). Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.

Буква «Y» в названии обозначает, что цвет лампы — желтый (yellow).

Обозначение «/4W», «/5W» и «/7W» показывает, что лампа имеет 2 нити накаливания (в светодиодных лампах — 2 режима работы: мягко/ярко). Цоколи ламп одинаковые. Разница в мощности: у ламп накаливания: 4W, 5W и 7W соответственно.

Цокольные лампы -T4W, P21W, P21/4W, P21/5W, R5W, R10W, RY10W для габаритов, поворотников, стоп-сигналов.

Безцокольные лампы — W16W, W21W, WY21W, W21/5W, P27W, P27/7W, T5.

Применяемость.

   Многие ксеноновые автомобильные ламы на первый взгляд одинаковые, но это не так. Они абсолютно разные по внешнему виду, характеристикам и служат для разных целей.

   Последняя буква:

• S — Для линзованной оптики.
• R — Для рефлекторной оптики.

   Напряжение:

• D1S/D1R — 85v.
• D2S/D2R — 85v.
• D3S/D3R — 45v.
• D4S/D4R — 45v.

   Не взаимозаменяемы!

   Если лампа в автомобиле отсутствует по какой-либо причине? Определяем по посадочному отверстию. Которое соответственно будет в зеркальном виде.

Заменяемость галогеновых ламп на Xenon.

Другие статьи:

Маркировка ксеноновых ламп

Ксеноновые лампы еще называют газоразрядными, за счет особенностей конструкции. Использование газоразрядных ламп стало последней тенденцией в современном автомобилестроении. Ксеноновые лампы имеют уникальные особенности работы: колба, накачанная ксеноном, получает разряд, нагнетающий дугу электронов, тем самым создается свет.

Ксеноновая лампа h4 излучает теплый, синий свет с температурой 8000К, такие лампы очень приятны для зрения. К преимуществам использования ксеноновых ламп в автомобилестроении стоит отнести высокую эффективность, долгий срок службы, надежность работы.

Это обеспечивается отсутствием нити накаливания, которая трескается или ломается. Ксеноновые лампы разжигаются быстрее стандартных моделей и создают далёкий и чистый свет. Ксеноновые лампы невозможно изготовить кустарным методом, только в заводских условиях, что значительно снижает шансы купить неоригинальную, кустарную продукцию.

Немалой популярностью пользуются биксеноновые лампы для автомобилей.Так что такое биксенон, чем он отличается от ксенона.В машинах для получения ближнего и дальнего света, как правило, применяются две различные по мощности лампы — Накаливания, галогеновые,ксеноновые или другие.

Так вот биксенон заменяет сразу их две, поскольку имеет возможность в своей конструкции даже при нераздельной оптике менять направление света, т.е

осуществлять переключение последнего – с дальнего на ближний и наоборот.При малом или тусклом освещении авто стоит обратить внимание на предложения современного рынка – лампочки, в основе которых биксенон

Именно биксенон способен в значительной степени улучшить световые характеристики автомобиля. В среднем, качественный биксенон отличается возможностью 3-х кратного увеличения потока света.Световые приборы, в которых главным элементом является биксенон устанавливают в головную оптику машины.

Яркий, чистый биксенон помогает улучшить видимость в темное время суток. Это повышает уровень комфорта машины. Биксенон имеет характеристику света — насыщенность свечения или, так называемую, цветовую температуру, от теплого желтого 3000К (Кельвинов) до яркого голубого 6000К и выбирается в индивидуальном порядке, в зависимости от пожеланий.

Виды цоколей и их описание

Цоколи автоламп  представляют собой соединения самого осветителя с патроном. Их существует немало вариантов в природе, но стоит их всегда отличать. Кроме того, на нашем сайте можно посмотреть список цоколей автомобильных ламп с картинками, а мы пока расскажем о цоколях ламп автомобильных.

Интересно! Необходимость в использовании оригинальных запчастей для ремонта автомобилей

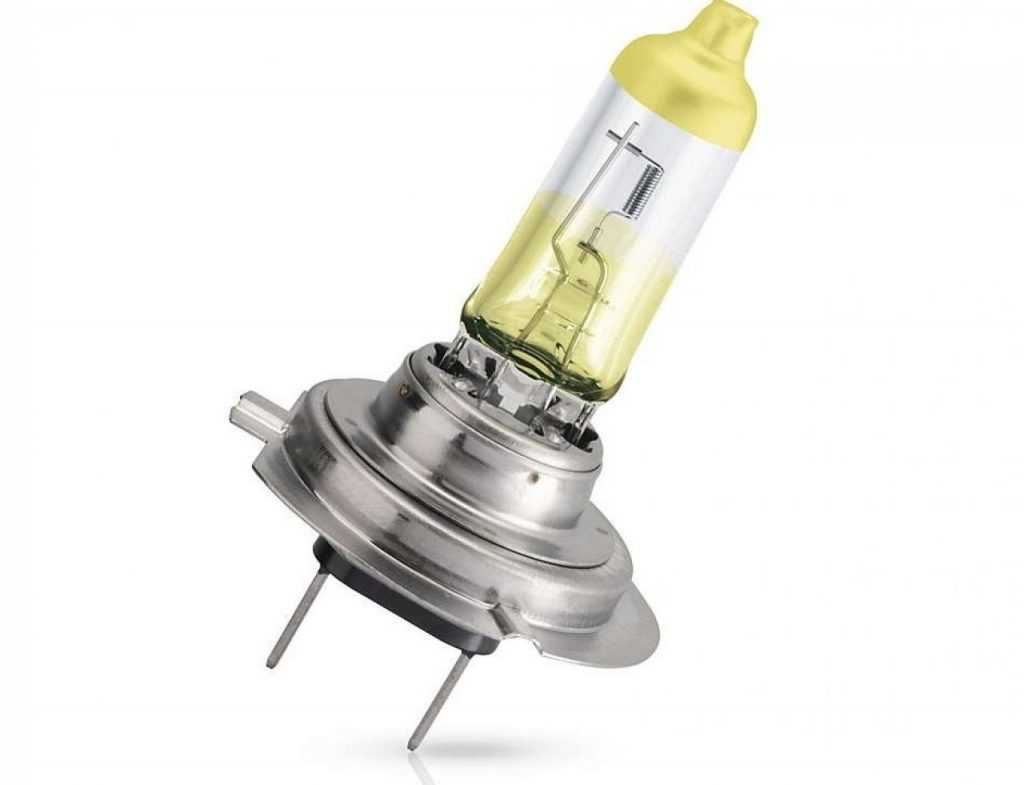

Цоколь с защитным фланцем

Данные типы цоколей автомобильных ламп получили название фиксирующих и обозначены буквой P. Обычно их внедряют в осветители ближнего и дальнего света, требующие ясного  местонахождения спирали относительно каркаса.

Софитные

Такие цоколи лампочек на авто обозначают, что осветители применяются в качестве салонной подсветки, номеров, грузового отсека или бардачка. Их внедряют между пружинными соединениями, из-за чего они напоминают предохранители. Такие цоколи ламп авто маркируют литерой S.

Штифтовые

Использование данного цоколя автомобильных ламп обычно идет на пользу авто. Еще это соединение может зваться байонетным, ведь цоколь лампы надежно крепится в пазу.

В этом отношении цоколевка автомобильных ламп может быть симметричной и несимметричной. Первая маркируется буквами BA, а вторая – BAZ или BAY.

Лампы со стеклянным цоколем

Это самые востребованные цоколи автоламп. По мнению ведущих автоэкспертов, при выборе осветителя лучше сфокусировать свой взор именно на этом варианте. Главным преимуществом можно назвать отсутствие металлического цоколя, что исключает образование ржавчине в патроне. Такие типы цоколей автомобильных ламп маркируются обычно в каталогах магазинов литерой W, а рядом в цифрах выражен его диаметр.

Указанные разновидности цоколевки применяемых в автомобиле ламп отличаются большим разбросом производительности и имеют разные назначения. Их используют, чтобы подсвечивать приборную панель или кнопки центральной консоли. Также они могут применяться в качестве подсветки автономеров.

Новые типы цоколей

Учитывая тот факт, что освещение авто в последнее время – центральная тема среди автолюбителей, поэтому производители предлагают альтернативу – поменять лампу стандартного типа на аналогичную только со светодиодами. Обычно такие типы цоколя автолампы в таблице магазинных каталогов. обозначены аббревиатурой LED.

Производители обычно используют цоколи, когда речь идет о штатном автомобильном освещение. Но среди видов автомобильных ламп и цоколей можно встретить и такие варианты, которые приспособлены для головных фар.

Но современные авто, обладающие светодиодными осветителями, предусматривают фары с цоколями специфичного строения. Тогда нужный фабрикат стоит подбирать в каталоге, ориентируясь на VIN-номер.

Назначение лампового цоколя

У лампового цоколя два предназначения:

• Обеспечение работы прибора. У цоколя и патрона есть контакты в результате соединения которых происходит питание источника света от электросети.
• Возможность смены лампы в случае ее выхода из строя или необходимости замены на устройство с другими параметрами. Соединение “цоколь-патрон” должно обеспечить безопасность и простоту проведения этой операции.

Некоторые виды осветительных приборов не имеют цоколя. Их присоединяют к электрической цепи при помощи гибких проводков.

Как правило, такой вариант используют для ламп малой мощности, которые подвержены физическому воздействию или тряске. Соединение “патрон – цоколь” в этом случае будет слабым местом, вследствие чего произойдет обрыв контакта.

Краткие технические особенности

Цоколь лампы для авто — неотъемлемый элемент, который требуется для крепкой фиксации светильного аппарата в патроне устройства. Помимо всего, данная деталь обеспечивает беспрерывную подачу электроэнергии через свои контакты для подпитки светоприбора. Некоторые константные элементы предусматривают наличие газа, в результате неправильного подбора устройства может образоваться утечка.

Цоколи подразделяются по виду контактных приспособлений и могут быть:

1. С лепестками
2. Монолитными площадками
3. Проволочными штырьками.

Цоколь как основание светильного аппарата предназначается для обеспечения надежной герметизации самой колбы и защиты от воздействия агрессивных внешних условий.

Если дело касается диодных приспособлений, то фиксирование лампочек для авто не обязательно. В остальных типах автоламп, таких как галогеновые, ксеноновые и аппараты с методом накаливания, обязательно должно присутствовать герметичное соединение.

Каждая модификация цокольного элемента обладает индивидуальным индексом, который может различаться как буквенной символикой, так и цифрами. Все значения сообщают определенные параметры изделия. Чтобы понять расшифровку видов автомобильных лампочек, следует изучить таблицу и списки определений.

Предназначение в краткой форме:

1. Аппарат надежно удерживает светоприбор в патроне присоединительного типа.
2. Является проводником электроэнергии, поступающей от источника до нитей накаливания.
3. Обеспечивает герметизацию корпуса автолампы, защищающую устройство от влияния внешних факторов.

ВИДЕО: Основные виды цоколей

Классификация и виды

На момент существования СССР были зафиксированы в государственном регламенте 4 основные аббревиатуры лампочек для автотранспорта, которые производились на данной территории:

1. АМН — сокращенное название автоламп с миниатюрными размерными параметрами.
2. АКГ — обозначаются такие светоприборы на автомобили, как галогеновые изделия и кварцевые.
3. АС — аббревиатура числится за софитной светотехникой;
4. А — стандартный тип комплектации, предназначенный для автотранспорта.

Зачатую последующая цифирная символика, которая указывается после букв, свидетельствует об объеме мощности светотехники и серийном номере производителя. Однако данная маркировка может встречаться исключительно на автотранспортных световых устройствах отечественного изготовления. Одним из основных недостатков индексации считается отсутствие в коде определенного типа автомобильных ламп. Сегодня подобные шифры практически не используются.

Модификации оптики и патронов

На данный момент чаще всего в сфере автомобилестроения и реализации запчастей встречаются продукты с иными обозначениями. Обновленные правила создания символики положительно повлияли на образование уникального индекса, соответствующего стандартизированным нормативам ЕСЕ.

Чтобы было проще разобраться в товаре, каждый элемент обозначается следующей аббревиатурой:

• H — символ обозначает галогеновые светоприборы;
• W — продукт, в комплектацию которого входят компоненты, состоящие из стекла;
• R — галогенные лампы с цокольным составляющим и колбой, диаметр которых равен 15см;
• Y — сокращенное обозначение светового устройства для авто, в котором присутствует колба оранжевого оттенка;
• T — лампы на транспорт данной модификации имеют компактные размерные параметры.

Кроме того, существуют типы цоколей автомобильных ламп, отличающиеся индивидуальным количеством контактных элементов, которое варьируется в пределах от 1 до 5 единиц.

Разнообразие подразделений классификации можно определить по списку с картинками. Однако следует знать, что каждый вид изделия полностью зависит от технических характеристик крепления.

Индивидуальная классификация и маркировка

Помимо уже указанных аббревиатур устройств, предназначенных для освещения, аппараты обладают индивидуальной классификацией и маркировкой, которая создается на основе типа присоединительного патрона.

Каждый вид соединительной системы разработан таким образом, чтобы не было возможности вкручивать или вставлять лампы в патроны несоответствующей классификации.
