Высота парапета на крыше в зависимости от ее вида
Величину ограждающего бордюра устанавливают в соответствии с требованиями СниП. Для высота сооружения должна равняться, по крайней мере, 1,2 м.
Однако, согласитесь, что оказаться окруженным стеной такой высоты не так уж и приятно, поэтому задачу решают комплексно: устанавливают бордюр оптимальной высоты и устраивают на нем ограждение, в котором максимальное расстояние между горизонтальными элементами составляет 30 см, а вертикальными – 1 м.
При высоте здания меньше 10 м неэксплуатируемая плоская крыша – без парапета. Для более высоких сооружений – обязательно.
Тонкая стенка диафрагмы, отделяющая нижнюю часть этой ниши от наружной стены выступающей лестницы, была выровнена, что придает этому пролому ложные дверные проемы. Дверь нижней комнаты к канавам частично выполнена известняк, разрезанный на песчанике, имел больший размер. Внутри комнаты высокая сегментарная колыбель прохода этой двери раздражала по величине падение ребра свода, которое обрабатывалось при проникновении в стену. Внешний фасад этого разрушенного покрова имел две высокие щели для размещения стрел разводного моста и прямоугольный планшет.
Если высота защитной конструкции свыше 45 см, ее обязательно оснащают защитным фартуком, который одновременно служит для водоотвода. Фартук обычно крепят, используя прижимную планку из металла при помощи саморезов. Все стыки должны быть тщательно загерметизированы.

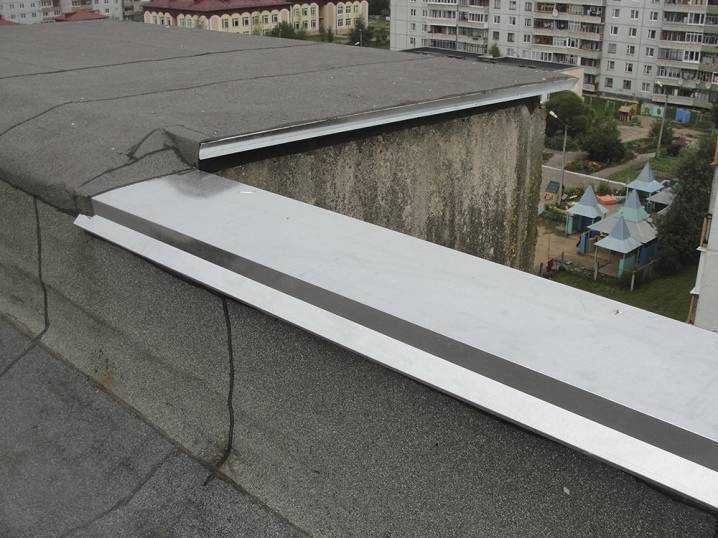

Металлический фартук укладывают либо путем «наслоения» полотна, либо через фальцовку. Очевидно, что монтаж внахлест обходится дешевле, фальцевание обеспечивает значительно более высокую гидроизоляцию.
Обрамляя арку двери, где была построена колода упомянутого моста. После разрушения этой договоренности более узкая и нижняя дверь, изогнутая с песчаником, была переделана в первом разлуке, а затем стеной. На третьем этаже третий выход, как мы видели, башня на тротуаре ограждения Этот пирс пронзен на стыке с лестницей и самой башней в точке, где угол повторного входа смягчается сплющенной толщиной, что позволяет устройство с определенной глубиной. Ширина «вакуума», пересекаемого подъемным проходом этой двери, приводила к необычной высоте углубления в стене и создавала проблему равновесия подъема длинного фартука, не проваливается спящей частью.
Встречаются конструкции, для которых обычный фартук не подходит, к примеру, при наличии закруглений или сложной геометрической формы. В этих случаях используют нестандартные решения – единое полотно фартука или радиальную конструкцию.
Узлы примыкания
На разных видах крыш узлы примыкания будут разными. При оформлении кровли парапетного типа вся боковая поверхность ограждения высотой 45 см должна быть полностью перекрыта гидроизоляционным материалом. Чтобы он хорошо зафиксировался на месте, применяется мастика с битумом в основе.
Если оградительный элемент имеет высоту больше 50 см, канавку стоит сделать на расстоянии 25 см от поверхности основания кровли. В этом случае гидроизоляционное утепление обустраивается до канавки, в которую вкладывают края изоляции. Узел примыкания крыши к парапету оформляется мастикой из битума.

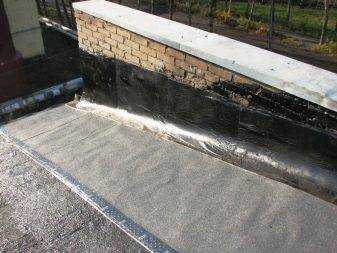

Узел примыкания на мягкой кровле нуждается в обустройстве усиленного гидроизоляционного ковра. Наплавляемая кровля, а именно она представляет собой конструкцию мягкого типа, предусматривает заведение рулонного кровельного покрытия с нахлестом на вертикальную поверхность парапета.
Следует запомнить, что если кровельный материал положить без использования опоры, то в зоне сопряжения плоскостей образуется полость. В результате возрастет риск механического повреждения мягкой кровли, нарушится ее герметичность.
Если в качестве гидроизоляционного ковра был выбран рубероид, то он фиксируется с кровельным основанием, бортиком и стенкой ограждения горячей мастикой на битумной основе. После остывания первого слоя гидроизоляции наносятся последующие.

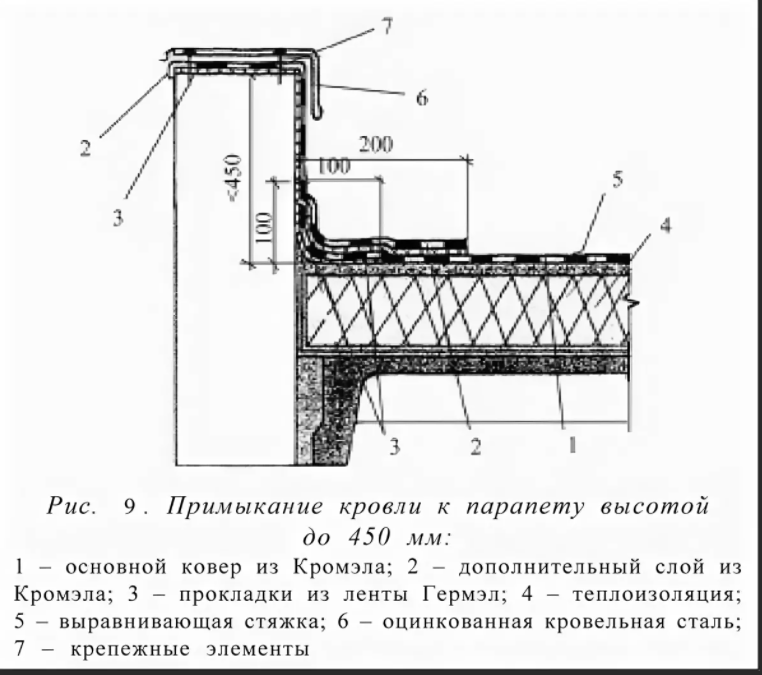

Примыкание кровли к парапету происходит таким образом: верхние края плоского изолирующего материала накладываются сверху на конструкцию или всаживаются в специально оборудованную канавку, фиксируются прижимной планкой из оцинкованного железа, которую прибивают дюбелями. Места стыков заполняются герметиком и после его высыхания покрываются краской. После этих манипуляций к планке крепится стальной фартук.
На современном отечественном рынке одной из наиболее успешных компаний, предлагающих товары для строительства, является торговая марка «ТехноНИКОЛЬ»
Бренд одним из первых производителей стал уделять внимание обучению мастеров-строителей новым технологиям и особенностям использования усовершенствованных материалов и технологий. Высокое качество продукции позволило компании завоевать доверие клиентов во многих зарубежных странах
Как сделать примыкание к парапету с помощью ПВХ-металла, смотрите в следующем видео.
Материалы изготовления
Сырье для изготовления парапетов выбирают исходя из того, какой материал применялся при постройке здания.
Самые популярные в сфере строительства – это металлические парапеты. Изготавливают их из оцинкованной стали и металлопрофиля. Металл имеет главную особенность – пластичность, благодаря специальному оборудованию можно получить практически любую форму.
Оцинкованная сталь может быть со слоем полимера или без него. Материал весит немного – от 2.5 до 7 кг 1 погонный метр, толщина листов – 0.55-1.2 мм. Медь и алюминий для этого применяют довольно редко, так как их стоимость слишком высокая. Подобные металлические ограждения должны оснащаться поручнями и выдерживать минимальную нагрузку 0.3кН/м. А также любая система, сконструированная из металла, имеет подкосы, стойки и отгибы. С помощью последних парапет устанавливается на кровлю. Фрагменты соединяются между собой фальцевым методом. Места соединения обязательно закрываются заглушками и обрабатываются герметиком.
Довольно распространены и смешанные конструкции, то есть металл и покрытие парапета. Например, на кирпичное или бетонное здание арматурные стержни заранее монтируются в кирпичную кладку или бетонное основание.
Не менее распространены кованые конструкции. Такое ограждение выглядит более эстетично и имеет долгий срок службы.
Бетонные и кирпичные парапеты более экономичны и просты в монтаже, но требуют периодической профилактики для поддержания внешнего вида. Обычно используются для оборудования дорог и при постройке частных домов.
Укрывная крышка парапета может быть выполнена из натурального природного камня, обычно для изготовления берется гранит. Каменное ограждение обладает большей твердостью, устойчиво к морозам, истираемости, влагопоглощению, механическим повреждениям. При монтаже подобного ограждения следует помнить о том, что материал имеет довольно большой вес.
Есть и недостатки.
- Низкая морозостойкость. В условиях холодной зимы пластиковые панели устанавливать не рекомендуется.
- Возможно появление различных деформаций при длительном воздействии солнечных лучей.
Сэндвич-панели – многослойные строительные материалы, сочетающие в себе множество положительных свойств. Парапетное ограждение из сэндвич-панелей можно смонтировать практически на любом малоэтажном коммерческом или промышленном здании. Материал легок в монтаже, имеет невысокую стоимость и долгий срок службы.
Парапеты из дерева используются в основном для защиты оград и заборов. Деревянные панели не так востребованы ввиду своей недолговечности. Используются для подобной конструкции в основном профилированный брус или две доски, сбитые под прямым углом. Некоторые умельцы изготавливают деревянные парапеты своими руками из бросовых материалов, например, из поддонов.
Способы крепления парапетной кровли
Парапеты рекомендуется изготавливать из металлического профиля и устанавливать с уклоном в 3° в сторону кровли. При этом высота парапета и вынос за пределы крыши зависит от высоты здания. Существует такое понятие, как высотная отметка парапетной крыши.
Давайте разберемся с каждым видом крепления парапетной крыши.
Речь идет о специальных изделия из стальной полосы шириной 40-60 мм и толщиной 4-5 мм. Эти полосы варят в Т-образный профиль, что достаточно трудоемко, но наиболее практично, ведь так увеличивается площадь соприкосновения.
Но костыли обладают такими минусами, как низкая коррозионная стойкость, из-за чего на фасадах здания возникают ржавые потеки, плюс необходимость большого количества точечных креплений. А это приводит к разбалтыванию крепежа, отрыву профиля при сильном ветре и частой необходимости ремонта.
Главное требование к установке костылей – герметичность:
Крепят кровлю парапета также на фальшпланки из нержавеющей и оцинкованной стали толщиной не менее 1 мм. Этот способ требует сварки, но более надежен при ветре, ведь здесь вся нагрузка равномерно распределяется по всему углам.
При ширине парапетов от 600 мм парапетные крышки наклеивают на основание в комбинации с Т-профилями или фальшпланками. Такое крепление наиболее устойчиво к ветровой нагрузке и влаге, ведь здесь уже есть дополнительный слой гидроизоляции – клей. Клей на каучуковой, битумной и полиуретановой основе заполняет собой поры основания.
В комбинации с наклеиванием и фальшпланкой применяется также UDS-соединитель, и подкладочный профиль.
Вот еще один хороший пример, где применяется наклеивание:
Только наклеивание помогает, когда в качестве парапетной крыши идет пенопласт. К такому методу нередко прибегают тогда, когда сам парапет является продолжением несущей стены дома, и тогда он может быть служить мостиком холода. Еще больше: конденсировать влагу!
Вот как сделать такую крышу:
- Шаг 1. Соедините планки на стыке угла при помощи монтажного клея.
- Шаг 2. Так же посадите на клей сами пенопластовые планки, и обрежьте лишнее со стороны улицы.
- Шаг 3. Стешите лишний пенопласт сверху, и сметите мусор.
- Шаг 4. Заклейте изолентой внутренний и внешний угол, и нанесите сверху монтажную пену.
- Шаг 5. Нарежьте кровельную мембрану на куски нужного размера, и наклейте поверх пенопласта.
- Шаг 6. Тщательно загерметизируйте все швы.
- Шаг 7. Разладьте вручную всю поверхность.
Вот как выглядит такой процесс:
Одинарный фальц – один из самых популярных методов, который подходит при ширине профиля до 450 мм и вентилируемом пространстве.
Двойной фальц рекомендуют при ширине парапета от 600 мм и при вентилируемом пространстве. Другой вид крепления при таких исходных данных запрещен, ведь здесь легко возникают температурные колебания и дополнительные напряжения, и, как следствие, расшатываются узлы.
Такой метод подходит при клеевом соединении, наличии вентилируемого основания и ширины профиля до 600 мм.
Один из самых надежных способов защитить парапет – обернуть его ПВХ-мембраной. Сделать это нужно таким способом, чтобы ПВХ-мембрана либо заходила на горизонтальную поверхность на 80-100 мм, либо на наружную поверхность парапета:
- Шаг 1. Первым делом ее нужно зафиксировать металлической рейки.
- Шаг 2. Нарежьте металлическую рейку на нужную длину и зафиксируйте на парапете.
- Шаг 3. Закрепите полосу мембраны на парапете между металлическими планками.
- Шаг 4. Уложите поверх парапета ленту из мембраны.
- Шаг 5. Вырежьте специальные уголки из мембраны и закрепите их при помощи прикаточных роликов и сварочного аппарата.
- Шаг 6. Обработайте этими же инструментами все края и сгибы мембраны.
- Шаг 7. Полотна внизу парапета уложите в два слоя.
- Шаг 8. Укройте дополнительно все углы.
Такую мембрану можно оставить так, как и всю остальную на поверхности крыши, или же накрыть дополнительно металлическими крышками:
И, наконец, один из самых надежных способов обустроить парапет – наплавить на него кровельные рулонные материалы при помощи газовой горелки:
Упомянем также современную моду использовать плоскую крышу с парапетом в практических целях, обустраивая на ней зоны отдыха и дополнительное открытое пространство для личных задач. В этом случае к парапету крепят специальное стеклянное ограждение:
Статья 27. Парапет на плоской кровле. Утепление и гидроизоляция. Функции кровельного парапета и основные требования к ограждению
В качестве материалов для его устройства выступает кирпич, бетонные плиты или газосиликат. Встречаются проекты и с металлическим парапетом, который выглядит как ограждение и монтируется анкерами на бетонное или кирпичное основание.

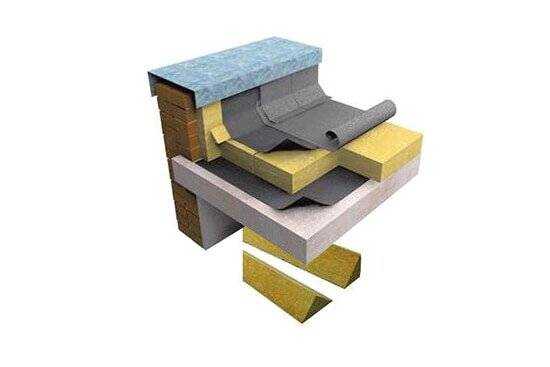

Парапет состоит из нескольких частей:
- ограждение;
- кровельный клин из бетонной смеси, дерева или минераловатной плиты типа галтель;
- гидроизоляционный фартук;
- защитный козырек из оцинкованной кровельной стали.
- удержание снежных масс на кровле и защита фасада от неорганизованного сброса осадков;
- выполняет роль ограждения, защищая людей от падения с крыши при проведении ремонтных работ и нахождения на ней в других целях;
- защищает кровельное покрытие от ветровых нагрузок, препятствуя разрушению кровельного пирога;
- улучшает гидроизоляцию кровли, защищая боковые поверхности;
- выступает как противопожарная защита, предотвращая воспламенение кровельного материала;
- отвечает за безопасность при возведении на кровле смотровых площадок и зон отдыха;
- выполняет декоративную функцию: маскирует коммуникации и другие системы – вентиляционные трубы и кондиционеры.
Устройство парапетов подчиняется своду правил, где в зависимости от конструктивных и эксплуатационных условий есть следующие требования:
- согласно пункту 5.3.4 СНиП II-26-76 по периметру эксплуатируемой кровли должен быть установлен парапет высотой не менее 1.2 м. Если на крыше установлена спортивная или детская площадка, над парапетом следует монтировать сетчатое ограждение высотой до 1 м;
- в соответствии с ГОСТ 25772 следует устанавливать несгораемое ограждение по периметру наружных стен при кровельном уклоне до12% и высоте карниза или верха наружной стены более 10 метров. Также ограждение устанавливается и при кровельном уклоне от 12% и высоте карниза более 7 метров;
- парапет может выступать в качестве ограждения на зданиях с внутренним водостоком. Если высота элемента менее 0,6 м, его дополняют с решетчатым ограждением до необходимой высоты – 0,6 м от поверхности кровли.
Почему парапет нуждается в утеплении
Относительно теплоизоляции здания кровельный парапет довольно уязвимое место и нуждается в двухсторонней теплоизоляции. Если парапет утеплить только со стороны фасада, начнет промерзать стена под перекрытием последнего этажа. Итогом такой неосмотрительности станет разрушение теплоизоляционной системы и покрытия кровли. По фасаду пойдут трещины, в квартирах пострадает внутренняя отделка.
Теплоизоляционные плиты со внутренней части парапета монтируются на высоте не менее 20 см от поверхности крыши.
Гидроизоляция парапета

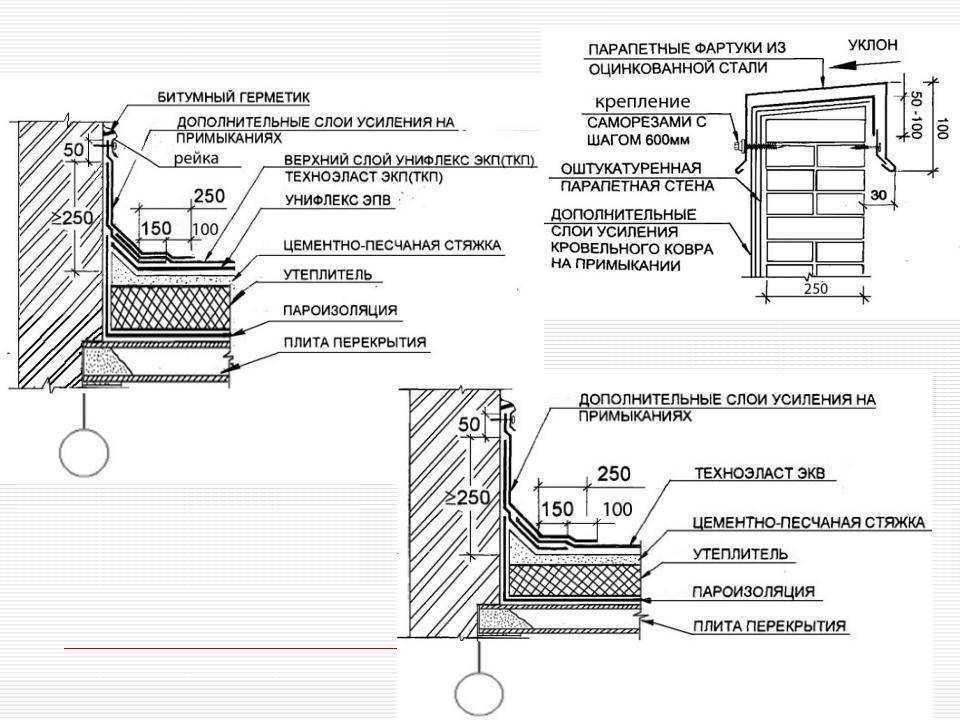

Галтель обеспечивает плавный переход с горизонтальной поверхности на вертикальную при выполнении кровельных и гидроизоляционных работ из рулонных битумных материалов. Выполняется усиление узла сопряжения и обеспечивается надежная гидроизоляция стыка. Если не использовать галтель или другой переход, рулонный кровельный материал, не смотря на свою пластичность, может со временем прийти в негодность и крыша даст протечки.

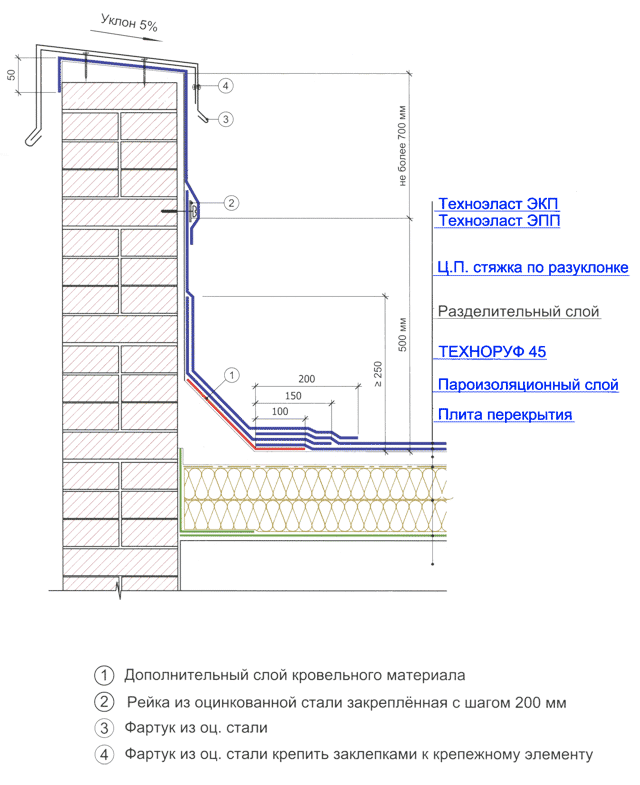

Гидроизоляция плоской кровли выполняется с помощью Техноэласт ЭКП. Водоизоляционный ковер фиксируется к вертикальной поверхности парапета с помощью краевой и прижимной реек.
Алюминиевая краевая рейка ТЕХНОНИКОЛЬ фиксирует край кровельного ковра к парапету, защищая материал от сползания и образования складок. После монтажа верхний край реки заполняется герметиком или мастикой для защиты от затекания осадков.
Прижимная рейка ТЕХНОНИКОЛЬ служит для промежуточной фиксации битумных рулонных материалов к вертикальному примыканию.
Контруклоны и парапетные воронки
Контруклон для отвода осадков и защиты узла сопряжения горизонта кровли с парапетом выполняется с помощью плит из минеральной ваты или XPS. Поверх плит настилается кровельный рулонный материал.
Полипропиленовая кровельная воронка ТЕХНОНИКОЛЬ Ultra на кровле также участвует для отвода осадков и устанавливается в том случае, если в проекте заложена внешняя система водосброса. Воронка соединяется с системой наружного водостока и отводит осадки во время дождя и таяния снега.
Молниезащита вдоль парапета
Парапет участвует и в создании системы молниезащиты здания: при монтаже молниеприемной сетки электропроводка заводится на все выступающие части крыши и по ее периметру.
Все строительные нормы и правила должны учитываться при постройке нового объекта еще на стадии его проектирования. Любое отступление от общепринятых требований грозит не только быстрым выходом здания из эксплуатации, но и подвергает опасности здоровье людей.
vote
Article Rating
Парапет плоской кровли – для чего он нужен
Под понятием «парапет», как правило, понимают либо небольшую стену ограждения по периметру крыши, призванную защищать ее от негативных воздействий извне, или так называемый фартук из металлического профиля. Парапет на плоской кровле, к примеру, нередко исполняют в форме кирпичной кладки.
Это положение, по-видимому, будет способствовать, как было сказано в экономике материалов, которые характеризуют внедрение верхних этажей, но эта экономика могла бы быть реализована за счет увеличения внутреннего диаметра полов, и этого недостаточно, чтобы объяснить это любопытная компоновка, осложняющая размер камней. В ходе кампании мы бы не решили дифференцировать эту башню от южного холма по высоте от почти идентичного плана этажа? способ округления, более низкая высота работы, отсутствие защитной коронации подтверждают, как мы видели, это стремление к дифференциации.
Обычный вариант ограждения в виде стенки без дополнительной установки металлопрофиля имеет серьезные недостатки.
Правда, она прекрасно предохраняет покрытие от ветра, но защита узла от воздействия атмосферных осадков оставляет желать лучшего, поскольку вода неминуемо, независимо от того, какой будет высота парапета плоской кровли, станет заполнять стык между ним и крышей. Поэтому правильнее будет под парапетом понимать стену ограждения вместе с размещенным поверх нее защитным фартуком.
Также отмечается, что изоляционная способность этой башни еще больше уменьшилась, в отличие от «подземелья» порогом, связывающим его лестничную клетку с жилым домом двора. Два приложения, ясные квадраты, укрывающие уборные и лестничные клетки, не отличаются в принципе даже по высоте от южной башни, за исключением того, что, не ограничиваясь обходом защитной короны, объем лестницы более удален, в башне-шестиугольнике, от башни.
Мы можем представить себе предыдущее состояние с крышным павильоном, независимым от большой крыши, в которой размещался пол под сверткой, о чем свидетельствует наличие больших гусениц на гуаше главы различий с южной башней, следует отметить наконец, величайшая строгость первых двух этажей архивной башни, когда проемы, осевое отверстие было всего лишь убийцей.
Как таковое особой сложности не представляет, однако, требует точности исполнения и правильного выбора материала. К примеру, при использовании для фартука низкокачественного металла, который практически не в состоянии противостоять коррозии, то через достаточно короткий промежуток времени ограждение потеряет свои защитные качества. Далее, весьма существенным фактором считается размер изделия. Неправильно выбранная высота конструкции, которая зависит от таких параметров, как требования техники безопасности, противопожарные требования и т. д. или недостаточно плотное прилегание фартука могут стать причиной механических разрушений как самого ограждения, так и крыши.
Парапет плоской кровли – для чего он нужен
Мы видели основные сходства и различия между этой башней и предыдущей, поэтому нам не придется возвращаться к общим характеристикам первого уровня: хранилище, лучники, аналоги дымоходов
Обратите внимание, с другой стороны, на особенности системы защиты доступа этой башни. Пешеходная дверь, ведущая во внутреннюю часть внутреннего двора, формируется на характерной трехсторонней лестнице
Его полукруглая арка выдолблена из ползуна бороны. Деревянная борона все еще на месте, хорошо сохранившаяся после длительного пребывания в водонепроницаемом корпусе, вероятно, не оригинальна. из ниши в толще стен лестничной клетки, в нескольких метрах выше; если корпус бороны был пополнен на земле, углубления подъемной лебедки, однако, разборчивы на боковых стенках выемки.
Примыкание кровли к парапету
Кровельный ковер может, как заходить на сам парапет, так и вставляться краем в оставленный желобок на стенке парапета. В любом случае, в месте примыкания мягкой кровли к парапету необходимо делать усиленную гидроизоляцию. Для этого, в первую очередь, устраивается бортик между парапетом и кровлей под углом в 45 градусов из цементно-песчанного раствора, для лучшего и удобного наклеивания гидроизоляционных рулонных материалов. При использовании в качестве гидроизоляции обычного рубероида, его приклеивают к основанию крыши и стенке парапета горячей битумной мастикой.
После остывания приклеивается второй слой гидроизоляции. При этом верхний край материала заводится, в одном случае, в канавку в кирпичной кладке и закрепляется прижимной планкой из металла, к которой крепится и металлический верхний фартук. Прижимная планка прибивается к кирпичной стене дюбелями и обрабатывается герметиком, после чего красится краской устойчивой к атмосферным осадкам.
В другом случае, при низком парапете, рубероид заводится непосредственно на верхнюю часть кирпичного парапета, приклеивается горячим битумом и после этого закрывается металлическим фартуком или парапетными плитами.
Современные технологии предлагают, для выполнения усиленной гидроизоляции в узлах примыкания кровли к парапету, использовать мастики, которые не требуют применения рулонных материалов. Мастика сама является кровельным материалом. В результате её применения образуется гладкое бесшовное покрытие, которому не страшны никакие дожди и снега.
Парапеты из металла
В настоящее время чаще используются металлические парапеты, которые предназначены больше для ограждения кровли.
Поэтому для этого используют металлические парапеты, которые возможно применять на не эксплуатируемых кровлях.
Парапеты из металла изготавливают из различных видов сырья:
- оцинкованная сталь;
- алюминий;
- медь;
- профилированные металл и другие.
Оцинкованная сталь крайне неустойчива к коррозии, потому её рекомендуют красить специальными красками, которые максимально защитят оцинкованные поверхности от негативного воздействия окружающей среды. Краски для оцинковки содержат в своем составе полимерные компоненты, которые как раз и предохраняют металл от коррозии, тем самым продлевая ему жизнь. Современные производители красок предлагают широкий выбор цветов, и каждый хозяин дома может подобрать краску, соответствующую цвету крыши или её отдельных элементом.
Алюминий и медь в чистом виде – слишком дорогое удовольствие и применяется редко.
Металлические парапеты на высоких зданиях устанавливают, как правило, специалисты, которые имеют все необходимое оборудование, опыт и знания.
Чаще всего парапеты производятся из металла толщиной 3 мм, который покрыт цинком, алюминием или полимерами. Ограждение парапета кровли по высоте должно соответствовать требованиям СП 54.13330.2011, и быть равным 1.2 м от верха ограждения до низа парапета.
Любой металлический парапет оснащается стойками и подкосами, имеющими отгибы. Именно отгибы служат для крепления парапета к обрешетке кровли, поэтому они должны быть особо прочными и надежными. Соединение фрагментов парапетов производится методом фальцевания, внахлест или при помощи реек.
Для крепления деталей парапета используются саморезы или метизы, на которых предусмотрены уплотнительные шайбы или кольца одного цвета с крепежом. В отгибах и подкосах имеются крепежные отверстия, в которые забиваются или вкручиваются крепежные элементы. Для предохранения металлического парапета от коррозии, места крепления закрываются специальными заглушками, и дополнительно обрабатываются сверху герметиком.
