Способы крепления металлических тросов

Самодельные приспособления

Крепление для бельевой веревки можно изготовить своим руками. Наиболее распространенными способами являются:

• крючки;
• деревянные планки с гвоздями (саморезами);
• металлические планки с крючками.

Использование крючков

Самый простой и дешевый способ фиксации бельевой веревки заключается в использовании специальных крючков, которые устанавливаются на определенном расстоянии друг от друга на противоположных концах балкона.

Крючки для бельевой веревки

Процесс монтажа заключается в выполнении следующих работ:

1. разметка мест расположения крепежных элементов. Крючки рекомендуется разместить на одной высоте, удобной для хозяйки, и на расстоянии 20 см – 30 см друг от друга;
2. подготовка отверстий при помощи дрели (деревянные основания) или перфоратора (бетонные и кирпичные основания);
3. установка дюбелей молотком;
4. крепление крючков. Как правило, все удерживающие устройства оснащены резьбой и для фиксации достаточно закрутить крюк в дюбель;
5. натяжка веревки.

Крепление бельевой веревки на крюки

Деревянные планки

Следующий способ крепления веревок для сушки белья своими руками – это изготовление деревянных монтажных планок с гвоздями (или саморезами), которые и будут являться держателями.

Деревянная планка для бельевой веревки

Такие конструкции могут быть установлены:

• в ванной комнате;
• на балконе (лоджии), вдоль или поперек помещения;
• с наружной стороны балкона.

Чтобы изготовить и установить конструкцию, необходимо:

1. подготовить два деревянных бруска определенного размера (в соответствии с габаритами балкона и предпочтениями пользователей);

Для увеличения срока использования брус рекомендуется обработать защитными составами и покрасить (покрыть слоем лака).

1. на всем протяжении брусков на равном расстоянии друг от друга забить гвозди. Количество гвоздей равняется количеству веревок;
2. загнуть гвозди плоскогубцами для образования крюка;
3. закрепить готовые кронштейны на стену или потолок балкона (лоджии). Фиксация производится в следующем порядке:

• подготовка (сверление) отверстий для крепления планки;
• установка дюбелей (если стены или потолок балкона изготовлены из бетона);
• крепление планки саморезами;

Последовательность крепления планки дюбелями и саморезами

1. натяжка веревки. Для увеличения прочности и устранения провисания веревку рекомендуется фиксировать на каждом гвозде-крючке. Завязать узел для бельевой веревки целесообразнее самозатягивающимся способом.

Схема самозатягивающегося узла

Металлические планки

Более прочными и долговечными являются металлические планки, которые могут быть установлены внутри или снаружи балкона. Кронштейны также подходят в ванну или иное помещение.

Как сделать кронштейн? В качестве основания можно использовать металлический отрез овальной или прямоугольной формы, который закрепляется в выбранном месте по аналогии с деревянными планками.

Крючки для веревки можно сделать:

• из бельевых вешалок;
• из металлических колец;
• из гвоздей или саморезов;
• из роликов;
• из карабинов.

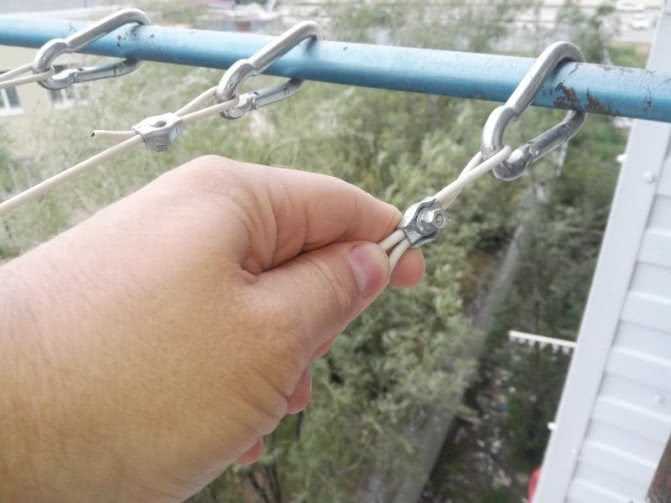

Металлический каркас с крепежными карабинами

Фиксация веревки к любым удерживающим устройствам производится при помощи самозатягивающихся узлов.

Советы по выбору

Прежде чем выбрать определенную продукцию, необходимо убедиться в ее качестве

Для этого следует обратить внимание на следующие моменты:

• зажимы должны иметь разборчивую маркировку;
• на поверхности не должно быть видимых заусенцев, трещин, бороздок и иного производственного брака;
• зажимы должны быть выбраны в соответствии с характеристиками используемых тросов;
• тип материала/ покрытия зажима должен соответствовать внешним факторам и условиям, в которых производится работа.

Все указанные виды канатных зажимов проектирует и изготавливает на заказ . Подобрать и заказать их вы можете в нашем каталоге такелажных изделий.

Ни одна стройка не обходится без транспортировки строительных материалов на территории объекта и погрузо-разгрузочных работ. Если длины каната не хватает, его можно удлинить. Если к грузу нужно прикрепить трос при помощи карабина, нужно сделать петлю. И сделать это помогут крепления и зажимы для тросов.

Первая идея: как прикрепить трос к стене под прямым углом

С помощью сверлильного станка и тисков в болте делается сквозное отверстие по всей длине.

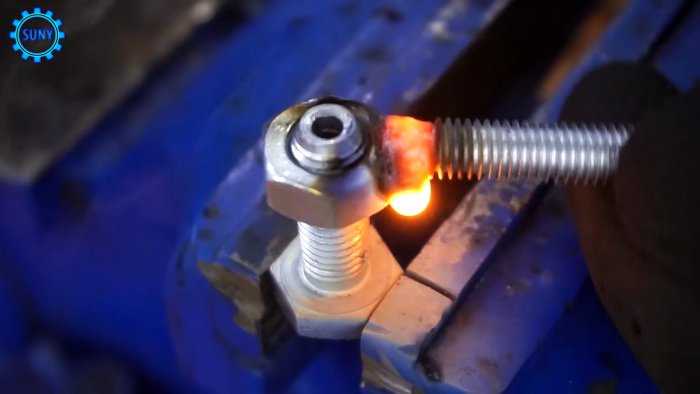

Не вынимая готовый болт из тисков, на него заворачивается гайка, к которой приваривается сваркой кусок длинного болта без шляпки.

Сварка очищается болгаркой, кусок болта с гайкой откручиваются и откладываются пока в сторону.

Заготовка с приваренной гайкой забивается в стену молотком, где перфоратором подготовлено отверстие и вставлен дюбель, в гайку вворачивают болт со сквозным отверстием.

Стальной тросик просовывается в отверстие, кончик достаётся из шляпки, и закрепляется с помощью оборачивания проволокой.

Чтобы проволока держалась плотно, нужно не её оборачивать, а прокручивать пассатижами тросик.

Трос можно запросто натянуть вращением болта.

Как сделать зажимы для троса своими руками

Бывают ситуации, когда двигатель в автомобиле заглох и, несмотря на все усилия, не заводится. Тогда машину придется отбуксировать к ближайшей станции технического обслуживания. Качество тросов, которые продают на заправках, оставляет желать лучшего, поэтому в этой ситуации лучше всего изготовить его своими руками.

Для этого понадобится любая толстая веревка. Она должна быть достаточно большого диаметра, чтобы не порваться при буксировке, и хорошей гибкости, чтобы образовать петлю. Также нужна будет металлическая трубка, способная гнуться без разрывов, лучше, если она сделана из алюминия. Внутрь трубки просовывается веревка так, чтобы она выходила с другого конца примерно на 10-15 сантиметров. Далее трубку с веревкой гнут в дугу, концы сплющивают молотком или кувалдой и скрепляют саморезами по металлу по всей длине прилегания конца веревки к ее телу.

Подробнее о том, как правильно сплющить трубку, в этом видео:

Если необходимо разобраться, как закрепить тросик детских качелей, то можно действовать по приведенной выше инструкции, так как технология изготовления петли ничем не отличается от выполнения аналогичной для автомобильной оснастки.

Как закрепить веревки на балконе

Известный не одно десятилетие способ сушки одежды на балконе – набитые на доску и загнутые гвозди, через которые протянута веревка. Альтернатива – специальные крючки. Они выглядят эстетичнее и надежнее.

Настенные крюки для затягивания веревки

Еще один вариант – металлические кронштейны с отверстиями. Вот уж воистину – вещь на несколько поколений, только нужно вовремя менять веревки.

Сделать это несложно, но лучше использовать цельный кусок, а не короткие отрезки. Завязывайте веревку в узел не только в начале и в конце, но и на каждом из крепежей (гвоздей, крюке). Это уменьшит ее провисание под тяжестью вещей, обеспечит большую надежность всей конструкции.

Узел для надежного соединения двух концов веревки

Сушка постиранных вещей на остекленном балконе – это их защита от непогоды, неприятных запахов, бросающих окурки соседей сверху, пролетающих мимо птиц. Но это также занятая площадь, неудобство передвижения по балкону. Поэтому нужно заранее расставить приоритеты между удобством эксплуатации помещения и сушкой белья.

Сферы применения натяжителей

Где можно увидеть работающие талрепы? Ответ прост – практически повсюду, где требуется фиксация предметов различного размера с обеспечением симметричного натяжения с противоположных сторон. Приспособления не подходят для подъема/перевалки грузов, а применяются только для фиксации при перевозках любыми транспортными средствами, а также на стационарных объектах – для гарантированной устойчивости. Это могут быть:

• теле-/радиовышки;
• молниеотводы;
• спутниковые антенны;
• водонапорные башни;
• столбы;
• крепления для стеллажей в логистических центрах;
• башенные сооружения;
• вспомогательное строительное оборудование;
• промышленные/гражданские здания/прочие сооружения;
• объекты, требующие реконструкции или поддержания безопасного состояния, предохраняющего от дальнейших разрушений;
• флагштоки;
• спортивные снаряды;
• тяжелые ограждения;
• памятники;
• аттракционы, высотные парки;
• временные/перевозные сооружения (шатры, палатки).

Крепеж антенной мачты

Сферы применения постоянно расширяются. А ведь всего столетие назад талрепы использовались исключительно моряками! Это справедливо как для быта, так и для промышленного применения крепежа. Вы можете наблюдать маленькие изделия в оформлении оконных проемов карнизами/шторами/жалюзи. И не сможете не заметить гигантских талрепов в конструкциях современных мостов и зданий с особой архитектурой, предполагающей дополнительные опоры и фиксацию.

Принцип работы и регулировки натяжения

Правильное функционирование натяжителей обеспечивает одновременное вращение двух винтов в противоположных направлениях, что доступно из-за нанесения противоположной резьбы. Этот процесс заканчивается при достижении достаточной силы натяжения в тросе/канате/цепи, которое позволяет закрепить в определенный момент конкретный объект – груз, недвижимость, столб, мачту и тому подобное.

Такелажники, строители, дизайнеры интерьеров, установщики антенн и даже настройщики пианино именно по причине максимальных навыков по ощущению момента достаточного натяжения крепления могут считаться профессионалами в своем деле.

Крепежные конструкции

Простая регулировка натяжения позволяет легко его ослаблять, а технология установки крепежа обеспечивает комфортную возможность демонтажа, в случае возникновения такой необходимости. Ценным преимуществом можно считать и простоту конструкций такого крепежа, что всегда исключает дополнительные риски его разрушения в процессе эксплуатации.

Мастера имеют возможность предварительной подготовки/сборки большого количества элементов для крепежа, если такие подготовительные работы дают дополнительные преимущества в скорости их установки уже непосредственно на объекте, также можно применять неразборные рэтчеты.

Грузовые приспособления достигают веса в 25 кг, выдерживая гарантированную сертификатами нагрузку до 90 тонн. Это означает, что при помощи нескольких крепежных элементов можно зафиксировать практически любые объекты, правильно рассчитав нагрузку.

Устройство системы натяжения

Типы канатных зажимов

Различают зажимы для канатов и тросов следующих типов:

1) U-образный зажим

Зажим представляет собой u-образный болт с резьбой. Резьбовые концы болта вставляются в зажимающий элемент. При затягивании гаек стального зажима элемент прижимает трос к болту.

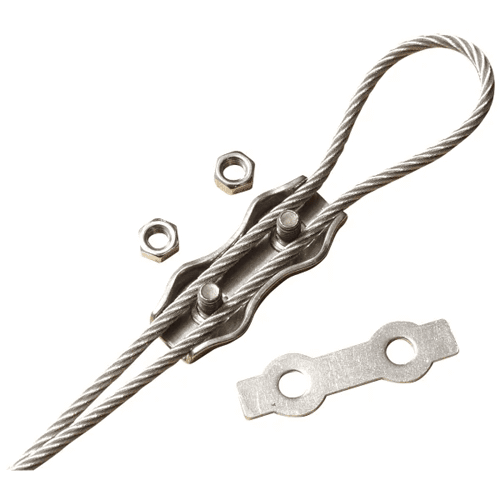

2) Плоский тросовый зажим

Производится из углеродистой стали. Состоит из прижимного элемента, прижимающей пластины, винтов и гаек с метрической резьбой. В зависимости от числа винтов в конструкции плоский зажим под трос бывает одинарный (simplex), двойной (duplex) и тройной (triplex). Затягивание гаек зажимает трос между пластинами.

3) Трубчатый зажим

Алюминиевые зажимы-втулки применяются для обычных тросов, медные — для кислотостойких, для работы в агрессивных средах используются зажимы из нержавеющей стали. Трубчатый зажим представляет собой алюминиевый сплющенный полый цилиндр.

Рекомендуется для соединения тросов между собой, а также для изготовления петель на концах троса. Трубчатые зажимы для стальных канатов сдавливаются при помощи пресса или ручными щипцами. Являются разовыми несъёмными элементами.

В зависимости от конструкции и способа монтажа зажимы для металлического троса подразделяются на:

• клиновые
• болтовые
• винтовые
• заклинивающиеся
• прессуемые
• клыковые

Все канатные зажимы производятся согласно DIN и ГОСТ. В подъемных устройства для целей соединений концов канатов рекомендуется использовать дугообразные зажимы DIN 1142. Зажим для троса DIN 741 по сравнению с DIN 1142 имеет меньшую прочность, поэтому рекомендован к использованию работ, не связанных с перемещением и подъемом грузов.

Виды талрепов

Талреп по исполнению муфты может быть:

• Открытый сварной – используется в несложных ситуациях.

Обозначается, как ОС.

Изготавливается из маломагнитных и углеродистых сталей.

• Открытый штампованный – ОШ.

Материал – маломагнитные и углеродистые стали.

• Закрытый сварной — резьба штоков находится внутри пустотелого корпуса по соображениям безопасности.

В случае разрушения захвата по резьбе, его остатки остаются внутри, а не разлетаются по сторонам.

Отличается высокими эксплуатационными характеристиками.

Обозначается, как ЗС.

Материал – углеродистые стали.

По типу оголовков.

• Ухо-ухо. С двумя кольцами, обозначается, как УУ.

• Вилка-вилка. Условное обозначение ВВ.

• Гак-гак – ГГ (крюк-крюк).

• Вилка-ухо – талреп ВУ.

• Вилка-гак – известен, как ВГ.

• Ухо-гак – талреп ГУ.

Для каждой поставленной задачи используются талрепы в определенной комплектации и конкретной маркировки.

Например , варианты УУ применяются для изменения натяжения тросов, цепей или канатов, на конце которых имеется крюк.

Модели с оголовками ВВ подходят для стягивания двух тросов, концы которых завернуты в петли.

ВГ используется для притягивания троса с петлей к неподвижной опоре, за которую можно зацепится крюком.

ВУ применяются, если требуется притянуть канат с петлей на конце к опоре с имеющимся крюком.

Классический талреп по назначению может быть:

• Судовой – используется в судоходном деле преимущественно для крепления грузов на кораблях.

Обладает повышенными характеристиками прочности, большим весом и размерами.

• Строительный – применяется для фиксации различных элементов конструкций, установки растяжек, а также для фиксации грузов на платформах полуприцепов.

Среди нестандартных вариантов следует отметить:

• Шлюпочный талреп с глаголь-гаком.

• Гамбургский (винтовая стяжка).

В отличии от стандартного варианта, имеет два концевика в форме вытянутых ушек, с одной стороны которых находятся резьбовые отверстия.

Эти ушки накручиваются на стержень с разнонаправленными резьбами по разные стороны от его центра.

Регулировка натяжения производится вращением стержня.

Это грузовой талреп, так как используется исключительно для крепления грузов.

• Автомобильный талреп (ременной рэтчет) – используется для фиксации грузов в кузовах, прицепах и полуприцепах автомобилей.

Представляет собой храповый механизм из легированной стали, которым стягиваются прочные крепежные ленты.

Бывает цельным и двухкомпонентным.

Первый вариант больше подходит для стягивания между собой отдельных элементов груза, а второй, за счет двух концевиков в виде крюков – для фиксации груза к неподвижным элементам кузова.

Грузоподъемность, маркировка и цена

Маркировка талрепа содержит условное обозначение типа головки, длины муфты без учета колец и размер резьбы с указанием, с какой стороны находится левая нарезка.

Тип изделия и его покрытие указывается в сопроводительной документации.

Что же касается грузоподъемности (предельная нагрузка) она иногда отмечается в тех же документах к изделию, зависит от типа грузового захвата и размера резьбы.

Ознакомится с полным списком можно, воспользовавшись соответствующей таблицей.

В качестве примера:

• M6 – 40 кг для крюка, 100 кг для ушка;

• M8 — 80 кг и 200 кг соответственно;

• M10 — 150 кг и 500 кг.

Стоимость зависит от размеров, материала, покрытия, типа и других параметров.

Для примера, самый простой вариант стандарта DIN1480 с резьбой M6 обойдется в сумму от 70 рублей, в то время как судовое изделие ГОСТ 9690-71 с резьбой М56 будет стоить около 19 тыс. рублей.

Самые распространенные натяжители обойдутся в 400 – 1500 рублей.

Устройство приспособления

В простейших исполнениях талреп напоминает небольшую муфту. Отчасти это так – центральная часть конструкции представлена в некотором роде корпусом цилиндрической формы с двумя отверстиями на окончаниях. Причем открытый талреп для троса предусматривает, что внутренняя часть муфты будет свободна. Эта конструкция может обеспечивать как плюс, так и минус. Недостатком открытых систем является то, что они могут забиваться грязью и случайными блокирующими предметами.

С двух концов центральной муфты вводятся функциональные стержни с резьбой. Оба элемента с одного конца имеют лишь резьбу для ввода в муфту, а с другого – крепежную оснастку, благодаря которой устанавливается сам талреп. Что это такое в плане механизма крепления? Обратные окончания стержней дают возможность организации крепежа разными способами, которые стоит отдельно рассмотреть.

Правила эксплуатации

Перед началом работы нужно проверить прочность соединений путем однократного приложения нагрузки на трос. Если после нескольких проверок трос и зажимы продолжают выполнять свои функции, то его можно эксплуатировать. Однако необходимо регулярно проверять состояние зажимов, так как со временем соединения могут разбалтываться, гайки раскручиваться, а металл подвергаться разрушению.

Максимальный срок службы фиксаторов зависит от условий работы. Если это стройка с регулярными транспортировками грузов по этажам строительным краном, то замена должна производиться раз в 4-6 месяцев. В бытовых условиях нужно смотреть на состояние износа, чтобы определить, нужно заменять зажим или нет.

В некоторых случаях правильная эксплуатация может спасти жизнь. Это относится к так называемому лееру. Это туго натянутый трос с закрепленными на бортах лодок и судов концами. Случайно выпавшему человек из лодки будет легче спасти свою жизнь, схватившись за него.

Требования безопасности транспортировки грузов определяют необходимость соблюдения техники крепления стальных тросов и канатов. Перед использованием крепления нужно проверить его на несущую способность. А если соединения активно эксплуатируются, следует контролировать степень износа.

Источник

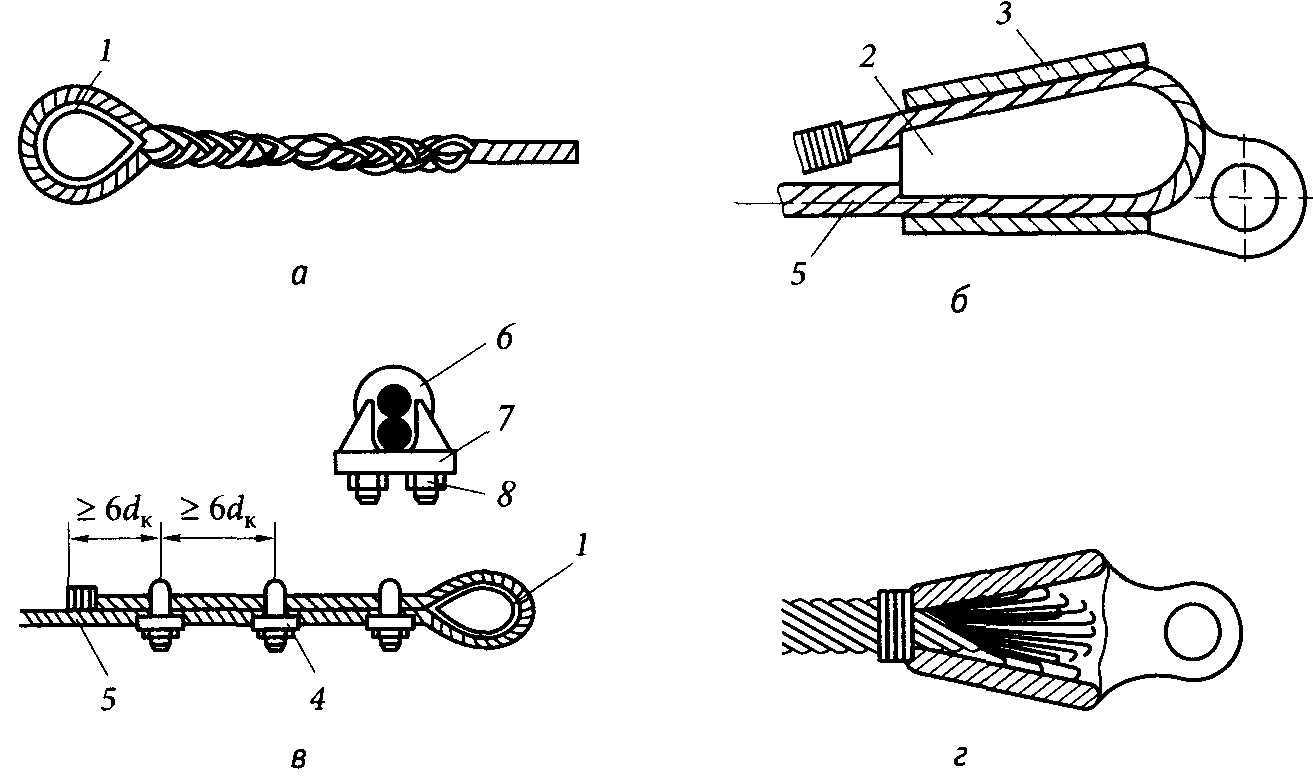

Установка зажимов на канаты и крепление

Суть сопряжения канатов проста. При построении канатной петли, нужно свободный конец троса приложить к его телу на такое расстояние, чтобы можно было установить минимум три зажима. Между ними должно быть расстояние не менее шести диаметров. От их правильного расположения зависит прочность соединения. Так, тело фиксатора должно находиться со стороны тела каната, а прижимная планка должна придавливать конец к его телу.

Как говорилось ранее, U-образные канатные зажимы выдерживают относительно слабые нагрузки, а рекомендуемое количество зажимов на одной петле – от трех. Если нагрузка превышает ожидаемую, нужно не увеличивать количество фиксаторов, а использовать другой их тип. В отдельных случаях необходимо крепление троса к плоскости с натяжителем. По сути, это крепление к стене при помощи специальной шайбы и самореза.

Предварительные мероприятия перед монтажом

На первом этапе необходимо определится, какую мощность будут потреблять электроприборы в сооружениях, которые планируется обеспечить электроэнергией. Исходя из потребляемой мощности, рассчитывается сечение проводов кабеля, учитывается его длина и вес. По этим параметрам определяют, какие использовать крепежные элементы, диаметр и материал троса. Для расчета потребляемой мощности и сечения кабеля требуется более подробное изучение отдельной темы. В упрощенном виде это выглядит так:

Суммируется мощность всех электроприборов, которые предполагается использовать в рассчитываемой сети. Мощность на каждом приборе указывается в паспортах на изделия илишильдиках на корпусе. Самый простой пример лампы освещения на них всегда пишут 40; 60; 75 или 100 и более Ват.

∑Р = P1 + P2 +…Pn = 3,7 кВт. (3700 Вт) – Суммарная мощность.

Определяем максимально возможный ток в цепи

I = ∑Р/ U=3700 Вт/220 В = 16,8 А. – Максимальный ток.

U – напряжение сети.

Для определения сечения проводов в кабеле используем таблицу

В нашем случае выбираем значение максимального тока немного больше 19А, с учетом, что в перспективе могут быть использованы дополнительные бытовые приборы. По таблице получаем мощность 4,1 кВт, что соответствует сечению медного провода 1,5 мм. Надо понимать, что сечение это не диаметр, оно рассчитывается по формуле:

Формула расчета сечения провода

Опытные электрики хорошо знают стандарты кабелей, проводов и на глаз определяют сечение. Для обычных потребителей существуют таблицы определения сечения по диаметру, достаточно микрометром или штангенциркулем измерить диаметр провода и по таблице определить его сечение.

Определение сечения провода по диаметру

Следующий этап предварительных работ, измерение длины кабеля от распределительного щита в доме до РУ (распределительного устройство) на здании к которому протягивается тросовая конструкция. Это можно сделать обычной рулеткой,

Устройство и характеристики

Талреп – разновидность винтовых стяжек.

Его конструкция состоит из следующих элементов:

• Муфта – корпус с двумя отверстиями, в которых нарезана разнонаправленная резьба с противоположных сторон.

• Пара грузозахватных элементов.

Каждый из них является стержнем с нарезанной резьбой, с противоположной стороны которого расположен крепежный зацеп – оголовок.

Оголовок может быть разной формы формы: в виде вилки, крюка (гака) или кольца (петли).

• Подкладные шайбы – предназначены для равномерного распределения нагрузки.

• Стопорные гайки – предотвращают самостоятельное ослабление натяжителя. Они вместе с шайбами входят в комплект этого инструмента.

Принцип работы устройства заключается во встречном движении оголовков при вращении корпуса.

Если стяжку необходимо ослабить, вращение муфты выполняется в противоположную сторону.

Выборка слабины каната, при небольшом диаметре стержней и невысокой нагрузке, может выполнятся вручную.

Стягивание осуществляется при помощи различных рычажных приспособлений, например, стальных стержней.

Использование талрепов в работе обосновано:

Требования к характеристикам регламентированы следующими стандартами:

• ГОСТ 9690-71 – отечественная стандартизация

• DIN 1748 и DIN 1480 европейская стандартизация

• ASTM F1145-05 –стандарт США

• ОСТ 5.2314-79 – отечественный стандарт для судовых талрепов

Муфты

Согласно ГОСТ 9690-71, муфты производят тремя способами:

Кроме этого, их делают закрытого и открытого типа.

Последние имеют несущую способность до 6,3 тонн.

Для закрытого корпуса — до 20 т.

При этом для сварных изделий любой конструкции этот показатель не превышает 1,5т.

Материал

При изготовлении используются следующие стали:

• Марки 35 высокого качества, согласно ГОСТУ 1050.

Степень прочности на растяжение достигает 540 МПа.

Самый распространенный вариант.

• Модификации Ст. 3, Ст. 3кп, согласно ГОСТу 380.

Сталь подвергается термической обработке, после чего ее прочность на растяжение достигает 450 МПа.

Используется там, где нет больших нагрузок.

• По методу горячего цинкования;

Изделия, на которые предполагается воздействие агрессивных сред, изготавливаются из нержавеющей стали типа 10Х17Н13М2Т (аустенитная с устойчивостью к кислотной среде).

Такие кислостойкие талрепы используются в местах с повышенными требованиями.

Размеры и вес

• Диаметр резьбы: M6 – M56.

• Допустимая нагрузка: 0,1 – 20 тс (тонн силы).

• Общая длина типовых изделий: 230 – 603 мм.

• Вес типовых изделий (зависит от конструкции и материала изготовления): 0,05 – 60 кг и более.

Технология производства

Устройства талреп «кольцо-кольцо», талреп «крюк-кольцо», талреп «вилка-вилка», талреп «крюк-крюк» работают в тяжёлых условиях эксплуатации. Это связано с тем, что при возникающей нагрузке все элементы работают на растяжение, иногда сопровождающееся ещё и изгибом

Важно также, что сила периодически меняется во времени, поэтому надёжность и долговечность устройства зависит ещё и от предела усталости материала

Типоразмеры талрепа «кольцо-кольцо» по DIN 1480

Ответственным элементом чертежа является муфта. Как натяжитель, она работает при знакопеременных нагрузках. К тому же в рамной конструкции большинства стандартных соединительных муфт уже заложены концентраторы напряжений в местах переходов от боковых стоек к резьбовому основанию. Поэтому эти переходы на чертежах оформляются в виде радиусных закруглений, диаметр которых определяется габаритными размерами талрепа в сборе.

Талреп «кольцо-кольцо», талреп «крюк-кольцо», талреп «вилка-вилка» никогда не производится в сварных вариантах. Кроме того, крайне нежелательно изготавливать муфты методом литья, пусть даже и из качественных конструкционных сталей (например, из литья марки 45Л по ГОСТ 977). Вероятность наличия внутренних пустот и раковин в отливке сохраняется при любом технологическом варианте производства, что опасно ослабляет поперечное сечение, особенно в местах креплений. Не весьма удачными стоит признать и эксплуатационные показатели фрезерованных вариантов. В процессе механической обработки деталей, входящих в данный узел, происходит перерезывание волокон макроструктуры металла, что снижает долговечность.

Оптимальным способом производства деталей, входящих в конструкцию, считается горячая штамповка: в её ходе происходит пластическое перераспределение объёмов деформируемого металла, при этом волокна изгибаются по контуру, сохраняя поковке прочность. При холодной объёмной штамповке происходит даже упрочнение металла, что позволяет изготавливать приспособления из более дешёвых марок, с пониженным содержанием углерода (например, из стали 20).

После штамповки детали подвергают термической обработке – нормализации при 820…860 °С, с последующим охлаждением на воздухе. Закалку ведут при тех же температурах нагрева в масло. Конечная твёрдость должна находиться в пределах 190…220 НВ. Для антикоррозионной защиты применяется талреп оцинкованный.

DIN 1480

Простая конструкция талрепа (фото) — кольца и продолговатый цилиндр и резьба, с разным направлением закручивания. На конце винта предусмотрено место для фиксации стального троса. Это может быть крюк, кольцо, вилка. Цилиндрическая конструкция корпуса бывает открытой и закрытой. В первом варианте резьбовые концы винтов сходятся к центру, при натяжении, во втором, такого не происходит. Закрытый талреп используют на площадках, где есть риск попадания влаги и мусора на резьбу.

Оголовок, выполненный в виде вилки, должен подходит по размерам к отверстию или болту, к которому будет крепиться. При использовании каната, из него легко делается петля, которая фиксируется на вилке. Все должно крепиться впритык, без запаса.

Крюк фиксируется к кольцу или другому приспособлению, которое обеспечит надежное удержание при натяжении. А если ваш оголовок заканчивается кольцом, то вам нужна цепь или другая деталь, которая не вылетит при работе.

Рэтчет — цепной талреп, в котором применяется трещотка, по внешнему виду он отличается от других. Область применения — сведение вместе удалённых объектов, больше он нигде не применяется. Большие габариты, значительно ограничивают его.

Виды натяжителей для тросов и цепей

Все натяжители можно разделить по нескольким важным признакам, одним из которых является материал для их изготовления.

Принципы классификации и типы устройств

По причине использования этого крепежа в условиях постоянного неблагоприятного воздействия атмосферных явлений в основном используют талрепы:

• из нержавеющих стальных сплавов;
• из металла с нанесенным оцинкованным покрытием.

Элементы системы натяжения

Для изготовления натяжителей подходит только самая высококачественная сталь, из которой методом ковки и производят изделия, в следующем технологическом шаге подвергающиеся процессу пассивации.

Пассивацией называется нанесение защитного слоя методом исключительно горячей оцинковки, обеспечивающей необходимые антикоррозионные свойства крепежу, использующемся для непрерывной долговременной работы во влажных средах без потери качественных характеристик.

Тип вилка-вилка

Кроме этого, важна разбивка по типам креплений на концах винтов, среди которых наиболее часто применимы изделия с маркировкой:

• C+C (крюк/крюк);
• C+O (крюк/кольцо);
• O+O (кольцо/кольцо).

Тип крюк-кольцо

Такой крепеж может быть открытым и закрытым. Второй тип чаще встречается в более современных моделях, используемых для закрепления оптоволоконных кабелей.

Выбор крепежа под конкретные задачи

Специалисты рекомендуют использовать талрепы конкретной маркировки в оптимальной комплектации для каждой поставленной задачи. Так, к примеру, крепеж «C+C» наиболее часто применим там, где необходимо удлинить трос/цепь, изменить их натяжение. Чаще всего, это мачты и антенны.

Система «C+O» служит аналогичным задачам. А талрепы с маркировкой «O+O» пригодятся там, где используются канаты/цепи/тросы с крюками на концах. Цепные рэтчеты позволяют хорошо стягивать достаточно удаленные друг от друга грузы. Более подробно особенности такого крепежа описаны в следующем параграфе.

Применение в кабельной разводке

Инструкция по натяжению троса

Перед тем как натянуть трос между столбами, следует изучить все правила безопасного использования талрепов – и для процесса установки, и для последующей эксплуатации. Для этого необходимо в первую очередь подобрать подходящий для задачи натяжитель. Воспользуйтесь приведенной ниже таблицей для точного выбора.

Основные этапы и правила работы

Выбрав необходимый талреп, следует действовать с соблюдением следующей технологии:

1. Протереть натяжитель бензином.
2. Отполировать его войлочным кругом.
3. Нанести смазку (с графитовой присадкой/с бисульфатом молибдена).
4. Прогнать вхолостую.
5. Провернуть пару раз при монтаже.
6. При установке с попаданием морской воды – промыть пресной (для предохранения от слипания деталей).
7. Установить натяжитель для троса, вращая винты в противоположных направлениях до момента достижения эффективного натяжения, когда груз или конструкция будут эффективно зафиксированы.
8. Если трос окажется перетянут, следует ослабить натяжение, плавно вращая винты в направлении противоположном изначальному.
9. При необходимости – заменить искривленные детали.
10. Следить за отсутствием любой нагрузки, кроме осевой.
11. Периодически проверять качество натяжения троса, занимаясь при необходимости его корректировкой тем же методом, который использовался при первоначальном монтаже.

Натяжение троса

Важные рекомендации и видео

Для таких устройств наиболее важен правильный монтаж, позволяющий при дальнейшей эксплуатации натяжителей уделять им минимальное время на контроль состояния, плановое обслуживание, при сохранении гарантированных качественных характеристик, указанных в сертификационных документах. Следуя всем пунктам вышеприведенной инструкции, вы всегда сможете качественно, надежно натянуть трос без посторонней помощи.

Изучив информацию про талрепы, и разобравшись, что что это такое, для чего применяются и как подразделяются на виды, вы сможете самостоятельно подобрать крепежное устройство для конкретных целей, не рискуя надежностью закрепляемой конструкции.

Начинающим специалистам, желающим повысить свой профессиональный уровень, а также тем, кто применяет самостоятельно крепеж в быту, полезно посмотреть видео с подробностями правильной технологии монтажа для различных типов талрепов.

Видео: Что такое талреп и как он устроен

как правильно монтировать талреп с тросом.

Талреп как правильно монтировать? насколько он должен быть развинчен? на самом верху у меня 12 м талреп. внизу меньше талреп, но там и натяжения не будет. как такового.

не могу найти в инете фак по талрепам и расчету нагрузок, может кто знает?

сетка бывает разной толщины, и эксплуатация её тоже может быть очень разной. Дети или подростки, к примеру, могут на сетку забираться, или еще какой экстрим. Поэтому 3-4 мм думаю маловато на 4.5 метра высоты. А еще лучше рассказать что вообще делаете! Тогда и конкретики в ответах будет больше. Зажимы кстати можно такие использовать, они иногда лучше держат:

спортивную площадку 15 на 7 м. внизу буду делать забор на высоту где то 120 см. а вверху чтоб мяч не вылетал-сетка ячейка 40 на 40. из капрона. 2.8мм толщина нити. верху приварил пруток 8 мм. за него подвесил талрепы 12 м (так порекомендовали, кто сетку продает). и порекомендовали 3 мм трос в пластиковой оплетке.

столбы стоят по длиной стороне на растоянии 7.5 м, по короткой 7м, и где стоит стенка там 4 столба. также приварены прутки 8мм кольцом на высоте 2.2 м и внизу. там уже есть трос 4мм. но там скорей всего не буду натягивать сильно. а поставлю забор, как и писал выше.

не могу найти в инете фак по талрепам и расчету нагрузок, может кто знает?

Здравствуйте, а вот у меня трос идет сам 2мм +еще 1мм оплётка дает, т.е. в общей толщине на 3 мм выходит. Какие для него зажимы использовать? Для 2мм? Или зажимы на 3мм? Второй вопрос, сам трос буду натягивать наверху параллельно потолку на талреп, а с него этот же трос будет соплями свисать, с натяжкой основного троса сильно борщить не хочу, так как точки крепления это металлический кабель канал на нем лампы люминесцентные держатся, а сам он для сильных нагрузок не рассчитан вроде как. Вес на соплях будет копеешный незначительный, так думаю может лучше просто взять обжимаемый зажим? Он же вроде как дешевле и зажимать быстрее. Третий вопрос, здесь скорее уточнение, правильно ли я сделаю если на тросе основном зажимать буду зажим который из пластины и двух гаек, те что с основного троса свисать будут, чтобы не ездил сделаю зажим дужкой с гайками, а сопли(вес мизерный тоненький алюминиевый профиль с ценниками, просто сверху и снизу обжимать этим вот зажимом который просто колечко металла(он как правильно фиксируется? Просто плоско сами чтоли обжать надо и все?) И какие зажимы? Под какой диаметр использовать?

Источник
