Донный клапан для раковины: видео-инструкция по монтажу своими руками

Достоинства и недостатки

Высокий потребительский спрос и большое количество одобрительных отзывов об использовании донных клапанов обусловлены рядом преимуществ данного устройства.

• Высокие гигиенические свойства рычажных моделей. Благодаря присутствию рычага, клапан легко открывается и закрывается. Это избавляет от необходимости опускать руки в загрязнённую воду, для того, чтобы открыть пробку для слива воды.
• Клапан позволяет быстро набрать нужное количество воды, не используя при этом ведро или таз, а после использования – также быстро слить загрязнённую воду.
• Высокие эстетические свойства и современный внешний вид выгодно отличает донный клапан от своего предшественника – резиновой пробки. Эти обстоятельства позволяют устанавливать устройство в любые ванные комнаты и кухни без риска испортить интерьер.
• Благодаря специальному покрытию клапан легко поддаётся чистке и не требует использования химических средств и дополнительного обслуживания.

• Заметное снижения водопотребления позволяет значительно сэкономить на счетах за холодное и горячее водоснабжение.
• Благодаря плотному прилеганию к сливному отверстию, клапан не позволяет неприятному запаху из канализационных труб проникнуть в помещение.
• Долгий срок службы изделий обусловлен использованием высококачественного сырья и сертифицированных расходных материалов.
• Простая конструкция и простота монтажа позволяют производить установку донных клапанов самостоятельно, без использования дорогостоящего оборудования и привлечения специалистов.
• Комфортная стоимость. Широкий модельный ряд с присутствием как дорогих, так и бюджетных моделей, значительно облегчает выбор и позволяет приобрести изделие на любой вкус и кошелёк. Стоимость моделей варьируется от 500 до 2000 рублей.

К минусам использования клапанов относят необходимость соблюдения правил гигиены, которые в данном случае заключаются в регулярном мытье стенок раковины и самого клапана. Это особенно актуально для умывальников и кухонных раковин, в которых осуществляется мытьё грязной посуды и умывание. Ещё одним минусом установки донных клапанов считается осуществление постоянного контроля за уровнем жидкости в раковине. Использование запорного устройства требует постоянного присутствия человека в помещении, иначе вода достигнет края раковины и перельётся.

Однако наиболее современные модели оборудованы функцией перелива, и незамедлительно откроют клапан при увеличении напора или поднятии жидкости выше критического уровня. Среди недостатков отмечается и необходимость опускания руки в раковину с грязной водой при использовании пружинных клапанов. Однако этот недостаток легко исправим выбором рычажной модели, при использовании которой опускать руки в воду не нужно.

Установка на насосной станции – выбор места

Пружина механизма не достаточно упругая, иначе он бы полностью блокировал водный поток. Эта особенность способствует накапливанию различных грязевых отложений на стенках. Засорения со временем вызывают сбои в работе во всей системе. Поэтому правильный монтаж обратных клапанов очень важен.

Установка обратных клапанов, используемых для насосных станций, довольно простая. Сложнее выбрать правильное место и модель. Она зависит от типа помпы, совместно с которой будет работать. Можно купить агрегат со встроенным запорным устройством. Производители располагают их на входных и выходных магистралях. В любом случае перед покупкой следует поинтересоваться, имеет ли конструкция запорные клапаны. Если это предусмотрено, то устанавливать еще не нужно: это не только лишне, но и вредно. Возрастает напор в системе, снижается пропускная способность.

Если в колодце или скважине используется погружной вакуумный насос, обратный клапан монтируют перед гидроаккумулятором. Лучшие конструкции – имеющие шарик или золотник подъемного типа. Для насосных станций, расположенных на поверхности, обязательным является донный клапан, которые крепится на конце трубы, погружаемой в воду. Второй – трубопроводный, который устанавливают перед резервуаром. Некоторые производители указывают определенную модель, но, как правило, годятся устройства любого типа.

Вариант сборки

Определяющее значение при выборе модели имеет диаметр труб (обязательный размер всасывающей – не менее 1 дюйма), пропускная способность, рабочее давление. Устанавливают в зависимости от конструкции, используя имеющуюся резьбу или фитинги. Необходимо обеспечить очень высокую герметичность – малейший подсос воздуха приводит к неработоспособности. Применяют уплотнительную ФУМ-ленту. Обязательно располагают по стрелке, указывающей направление водного потока, чтобы устройство открывалось при закачивании жидкости.

Установка обратного клапана своими руками выполняется в такой последовательности:

Выбирают модель и проверяют ее работоспособность. Для этого достаточно подуть ртом с обеих сторон: в одном случае затвор открывается, в другом не пропускает воздух. Определяют правильное направление установки. Его указывает стрелка на корпусе. Накручивают клапан на резьбу, предварительно подмотав ФУМ-ленту. В насосной станции имеется вмонтированный переходник, для всасывающей трубы его следует приобрести. Подтягивают крепление газовым ключом

Важно не переусердствовать – встречаются изделия не очень крепкие. В некоторых случаях систему устраивают таким образом, что предусматривают опорожнение раздающей магистрали или работу насоса в реверсном режиме

Тогда устанавливать клапан после гидроаккумулятора нельзя – он заблокирует отток воды. Расположение по отношению к задвижке определяется технологией запуска станции. Имеются модели, работа которых начинается при закрытом кране. Тогда запорное устройство монтируют после него

В некоторых случаях систему устраивают таким образом, что предусматривают опорожнение раздающей магистрали или работу насоса в реверсном режиме. Тогда устанавливать клапан после гидроаккумулятора нельзя – он заблокирует отток воды. Расположение по отношению к задвижке определяется технологией запуска станции. Имеются модели, работа которых начинается при закрытом кране. Тогда запорное устройство монтируют после него.

Место монтажа – погружная труба

Донный клапан рекомендуется устанавливать вместе с фильтром, который очищает воду от песка, предохраняя внутренние части от преждевременного износа. Лучше сразу купить устройство с сеткой. У некоторых моделей она снимается, что позволяет при необходимости произвести замену. Меньше всего загрязняются обратные клапаны, имеющие пружину и подъемный запорный элемент. Самая простая для установки трубная арматура, которая использует межфланцевое соединение. В частном доме применяют преимущественно недорогие приборы с креплением на муфте.

Виды сифонов с переливом

В современных сантехнических устройствах применяются самые разные сифоны:

бутылочного типа чаще всего используются на кухонной мойке, поскольку форма бутылки позволяет надежно скапливать большие количества отходов, которые поступают из кухни.

Видеоинструкция по сбору бутылочного сифона

трубчатого типа представлены изогнутым коленом, в котором не только осаждаются лишние компоненты, но также и присутствует постоянное количество воды, которое полностью перекрывает просвет в трубе и тем самым блокирует поступление канализационных запахов в квартиру.

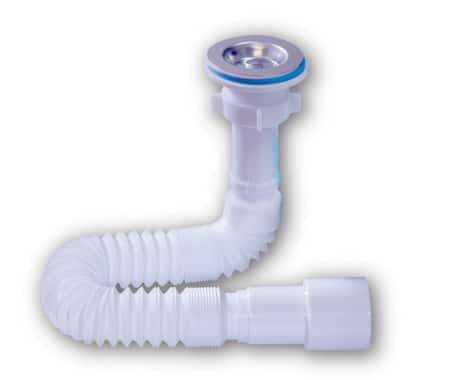

гофрированный сифон удобно использовать при монтаже сливов в труднодоступных местах; классический пример – слив под ванной, в которой также может использоваться донный клапан.

Каждый из представленных видов сифонов имеет свои преимущества и недостатки. Например, гофрированный сифон дешевый, и трубу для перелива можно повернуть практически в любую сторону. Бутылочный хорошо осаждает отходы на своем дне, а трубный надежно запирает запахи из трубы.

В выборе материала следует учесть, что пластические сифоны с переливом имеют несколько преимуществ перед классическими металлическими изделиями:

• они не подвержены к коррозии;
• их очень легко собрать по инструкции; для этого не нужно обладать сантехническими навыками;
• пластик является химически инертным материалом, поэтому не поддерживает процессы гниения на своей поверхности;
• поскольку поверхность пластика гладкая и со временем не становится более шероховатой, то следы жиры и механические загрязнения не застревают на стенках трубы;
• чистить пластические трубы от засоров, прочищать их внутренние поверхности также легче, чем у металлических.

Некоторые виды сифонов с переливами представлены на рисунке ниже.

Отсоединение старого клапана

Прежде чем начать установку нового донного клапана на накладную раковину, необходимо отсоединить старый клапан. Следуйте этим шагам:

1. При необходимости закройте подачу воды к раковине, закрыв соответствующий кран. Это поможет предотвратить случайные протечки воды во время замены клапана.

2. Разместите гигиеническую или тканевую подкладку под раковину, чтобы защитить поверхность от повреждений или разбития в процессе работы.

3. Снимите нижнюю часть раковины, чтобы получить доступ к донному клапану. Обычно она закреплена на месте с помощью гайки или зажимного кольца.

4. Ослабьте и удалите гайку или кольцо, используя подходящий инструмент, такой как гаечный ключ или трубный ключ. В некоторых случаях может потребоваться применение силы для откручивания.

5. Отсоедините сливной шланг от донного клапана, разъединив соединительный фитинг или повернув шланг в направлении, противоположном часовой стрелке.

6

Осторожно выньте старый донный клапан из отверстия в раковине. Будьте внимательны, чтобы не повредить другие элементы раковины

После отсоединения старого клапана можно приступать к установке нового донного клапана на накладную раковину.

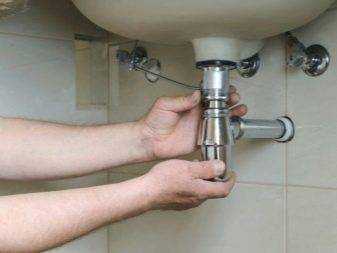

Монтаж донного клапана

Установка смесителя и донного клапана

Установить любой клапан можно самостоятельно .Монтаж механического клапана максимально прост. Сам клапан вставляется в сливное отверстие, фиксируется. К рычагу и ушку клапана подсоединяется спица, она отвечает за открытие и закрытие заглушки.

После установки подсоединяется сифон. Проверяется функционал клапана и наличие протечек. Если устройство работает, и отсутствуют протечки, клапан готов к эксплуатации.

Автоматический донный клапан (монтаж)

Есть смесители с автоматическим клапаном оснащенные переливом и без него. Рассмотрим их установку.Перед монтажом стоит проверить длину труб ( они бывают жесткими и подлежат укорачиванию)

При уменьшении длины труб, обязательно промойте агрегат под струей воды во всех направлениях в течении 3-5 минут. Это поможет избежать нарушений в работе.Смеситель лучше посадить на герметик, что увеличит качество прилегания и срок службы.

Клапан устанавливается в отверстие раковины. Сам механизм рычага погружается вместе со смесителем. После фиксации, под раковиной подключаем все трубки и шланги.

Гидрозатвор (бутылочный или трубчатый сифон) помещаются в слив, а спицы клапана складываются в форме равностороннего креста. Крепят саморезом в крестообразной форме из пластика .Концы спиц соединяются по схеме: с рычагом с одной стороны и с петлей клапана с другой.

Поступательные движения по вертикали обеспечат будущий механизм слива воды при нажатии рычага. Если есть система перелива, не забываем по нее, подключаем. Рычаг механизма подключаем к клапану и присоединяем сифон. Проверяем на наличие течи.

В случает отсутствия результата. Советуем перебрать систему и снова установить. В редких случаях возможен производственный брак.Смесители оснащенные клапаном без перелива устанавливаются аналогично.

Установка автоматического клапана к существующему смесителю

Существуют донные клапаны для смесителей ( в таких смесителях есть отверстие для рычага).Если таковое отсутствует. Задача установки сложнее, но выполнима. Для ее выполнения потребуется отверстие для рычага или кнопки. Если раковина металлическая, то можно сделать самостоятельно отверстие. И установить клапан в соответствии с инструкцией.

Механический клапан подойдет для умывальника. Автоматический клапан идеален для кухни. Погружать руки в грязную жирную воду неприятно.

Обратите внимание на инструменты, хорошо, если они будут без острых углов. Застелите раковину перед установкой картоном или другим материалом, что бы избежать повреждений. Особое место при монтаже занимают прокладки, не забывайте про них.Все гайки и болты затягивайте плотно

Особое место при монтаже занимают прокладки, не забывайте про них.Все гайки и болты затягивайте плотно.

Особенности монтажа устройства

Установка устройства своими руками не является сложным процессом. С этим может справиться практически любой человек, обладающий минимальными навыками и знаниями. Но следует учесть тот факт, что смеситель для раковины с донным клапаном чаще всего является частью одной конструкции. Поэтому сперва необходимо разобраться в правилах установки самого смесителя.

Внимание! При монтажных работах нужно учесть, что покрытие самого смесителя может быть легко повреждено. Поэтому для работы следует применять специальный инструмент без острых зубцов

В случае отсутствия такового, под обычные инструменты нужно подкладывать картонные или медные прокладки.

Установка начинается с монтажа крана. Для начала нужно пропустить в отверстия гибкие шланги, идущие от смесителя, а также рычаг клапана. Кран закрепляется над определенными отверстиями умывальника. Его необходимо зафиксировать гайкой, а с двух сторон монтажного отверстия подложить резиновые прокладки. В случае, когда трубы слишком длинные, их следует обрезать и тщательно отшлифовать обрезанные участки.

Монтаж смесителя и донного клапана

Затем шланги крепятся к трубам горячего и холодного водопровода с использованием гаек и прокладок, не допуская при этом их перегибов. После монтажа смесителя необходимо приступить к установке донного клапана. Осуществляется это в несколько этапов. Для начала нужно вставить устройство в слив умывальника.

Спицы гарнитуры должны перекрещиваться, а в местах их стыков закрепляться специальным пластиковым крестиком. Далее следует соединить спицы с рычажком и ушком гарнитуры. После завершения сборки нужно подключить донный клапан для раковины к сифону или гофру, благодаря чему будет осуществляться слив воды в систему канализации. По окончании всех работ обязательно следует проверить качество подключения и соединения всех частей конструкции.

Проверка должна осуществляться в соответствии с определенными требованиями. Сперва необходимо подключить подачу холодной и горячей воды и удостовериться в том, что нет протечки в местах соединений. Если кран пропускает воду, то нужно подтянуть гайки, а в случае, если протечка не прекращается  —  использовать специальную ленту, которая поможет уплотнить соединения. Следующий этап – проверка герметичности сифона. Для этого нужно открыть кран на полную мощность. Затем проверяется правильность установки гарнитуры – необходимо несколько раз открыть и закрыть клапан, а потом набрать воду в чашу для умывания и ее слить.

Важно! Для чаши с переливом и без такового используются различные конструкции клапана. Это необходимо учитывать при монтаже конструкции.

Плюсы и минусы использования

Эксплуатация клапана имеет массу положительных нюансов, среди которых можно выделить:

• экономия воды, за счет чего появится возможность оплачивать меньшие суммы за коммунальные услуги;
• удобство и простота работы гидрозатвора – для его работы нужно нажать на специальный рычаг, кнопку или надавить на саму заглушку;
• более эстетичный вид сантехнической чаши;
• простота обслуживания и ухода за приспособлением;

• надежная фиксация в сливе;
• обеспечение защиты от неприятных запахов из канализации;
• надежное предотвращение засоров слива, что в особенности актуально для кухонных моек;
• наличие клапана снизит риск случайного попадания различной бижутерии в слив при проведении гигиенических процедур.

Существенные минусы донному клапану не присущи. Однако понадобится определенное время, чтобы начать продуктивно эксплуатировать изделие, поскольку, по-большому счету, это дело привычки. В умывальниках и раковинах без перелива нужно также постоянно контролировать количество набранной воды, чтобы она не потекла через край.

Гарнитура классифицируется исходя из специфики слива и базовой комплектации.

Выделяют следующие типы продукции:

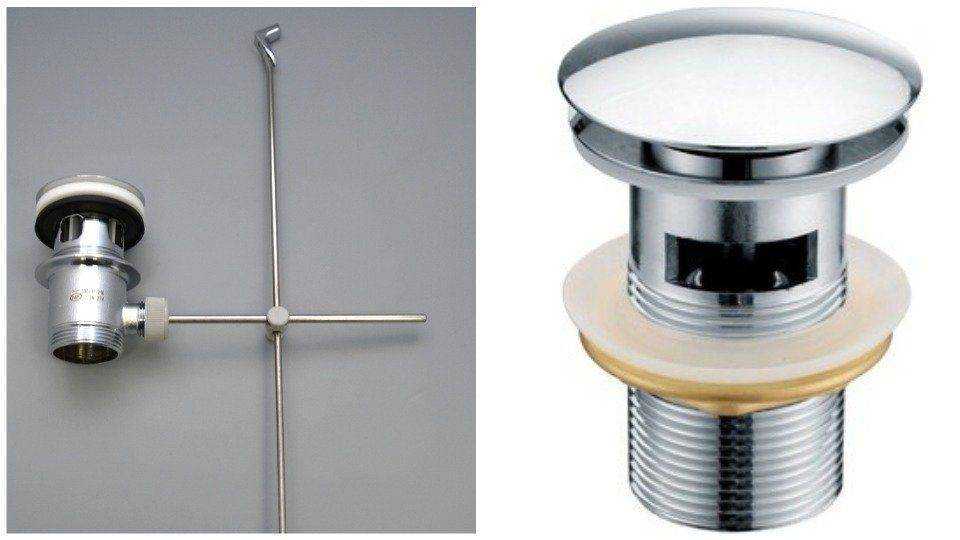

• механические изделия;
• автоматические приспособления.

Первый вид иногда называют пружинным, за счет ее наличия в конструкции. Данный нажимной механизм обеспечивает полное перекрытие спуска воды, а повторное нажатие, наоборот, освобождает выход для жидкости.

Механические донные клапаны имеют положительные характеристики:

• простой монтаж;
• большой эксплуатационный срок;
• невысокая стоимость.

Наряду с преимуществами, донные клапаны этой категории имеют некоторые минусы, а именно: спустить воду можно исключительно нажатием на регулятор устройства, им является сама крышка. Что требует погружения руки в воду, которая может быть уже довольно загрязненной, например, после мытья посуды в кухонной раковине. Это потребует дополнительной очистки руки при использовании воды, что отрицательно скажется на экономии.

Автоматические приспособления не имеют подобного отрицательного свойства, за счет особенностей регулирования его работы. Выпустить воду всегда получится при использовании рычага или другого регулирующего элемента, которым оснащен клапан.

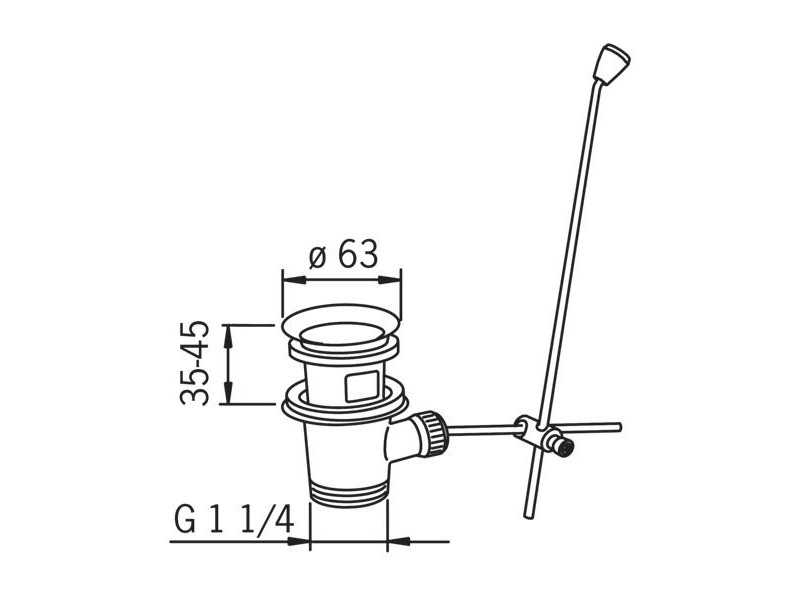

Механическая часть представляет собой металлические штыри:

• рычаг, которым осуществляется слив жидкости;
• соединительная спица;
• основа для крепления заглушки в трубу;
• пробка.

Наличие такой конструкции в раковине или рукомойнике никак не влияет на эстетическую составляющую сантехники и общий интерьер помещения, поскольку сам автомат располагается непосредственно под чашей. Рычаг для регулировки входит в стандартную комплектацию устройства, поэтому установить его не составит труда даже обычному обывателю, достаточно руководствоваться пролагаемой инструкцией. Сегодня многие производители предлагают потребителю модели полуавтомат.

Существуют также разновидности данных приспособлений, которые имеют специальный механизм, обеспечивающий контроль уровня наполнения емкости. Он работает по аналогичной схеме со сливной трубой в ванной. Такая особенность позволяет выделить два вида клапанов – с переливом и без него.

Первый тип востребован за счет наличия подобной страхующей характеристики. Она актуальна в нестандартных случаях, когда забыли выключить воду или раковиной пользовался ребенок. Выход лишней жидкости осуществляется через специальную трубку. Она выводит воду в слив.

Устройства без перелива обычно приобретают для моделей раковин, конфигурация которых не позволяет выполнить монтаж донного клапана с обустройством дополнительной трубы для сливания воды.

В ванных комнатах лучше отдать предпочтение механическим устройствам, они долговечны и просты в обслуживании. Такие виды клапанов станут идеальным вариантом для ежедневной эксплуатации, где сам формат использования несколько отличается от работ, которые выполняются в кухонной мойке.

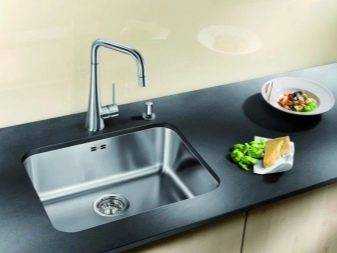

Для кухонь правильнее будет установить донный клапан автоматического типа, поскольку скопившаяся вода в раковине будет более грязная, с пищевыми отходами. Выполнить слив воды, используя для этого специальный рычаг, находящийся не в воде, будет в разы удобнее. Установка донного клапана на даче даст возможность экономить на оплате потребленной воды.

чем является, каковы плюсы и минусы его применения в раковине, виды и монтаж гарнитуры

Донный клапан в ванных комнатах российских квартир появился не очень давно, но уже приобрел известность и пользуется большим спросом. Этот прибор сначала появился в Европе, где, как известно, коммунальные услуги стоят весьма дорого. Поэтому для экономии воды и разработали смеситель с донным клапаном.

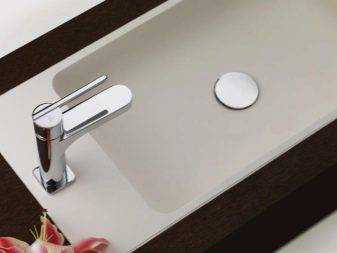

Что представляет собой донный клапан для раковины?

Это устройство по своей сути – заглушка, задерживающая воду в раковине. Его следует открывать и закрывать с помощью кнопки, которая вмонтирована в кран либо смеситель. Оно позволяет набрать в умывальник нужный объем воды и при необходимости слить ее в сифон. В основном данная гарнитура является составной частью самого смесителя.

Данный клапан – альтернатива обычной пробки из резины, которая неудобная, негигиеничная и портящая эстетичность раковины.

Плюсы применения клапана

Данное устройство имеет ряд плюсов:

• намного сокращается расход воды при умывании, стирки вручную, мытье овощей, фруктов и посуды, так экономятся денежные средства;
• прост и удобен в примирении, так как позволяет быстро и надежно перекрывать слив воды в сифон;
• имеет стильный внешний вид, так как его крышка блестит и не имеет некрасивой веревочки либо цепочки;
• легок в уходе и чистке;
• гигиеничен, так как не плесневеет, не подвергается разрушению из-за влияния воды, не покрывается скользким и липким налетом;
• препятствует проникновению в ванную комнату неприятного запаха из сливной трубы;
• прочен и надежен при монтаже.

Минусы устройства

Минусы устройства для сливного отверстия раковины таковы:

• является непривычным в использовании;
• человеку необходимо быть внимательным при его применении, чтобы не допустить проливания воды на пол.

Разновидности донного клапана

По методу управления донный клапан для раковины бывает одного из следующих видов:

Также рекомендуем прочитать:

1. Механический. Не связан со смесителем. Применяется не очень часто. Его система под названием Push Open или «Клик-Клак» основывается на действии пружины, открывающей либо закрывающей клапан. Начинает функционировать при помощи клика (нажатия) на крышку устройства. Его считают не очень гигиеничным из-за того, что приходится сливать воду в сифон, опустив руки в чашу для умывания с грязной водой. Однако данное устройство выглядит эстетично.
2. Автоматический. Связан со смесителем. Используется чаще всего. Клапан регулируется небольшим рычагом. Сама система представляет собой небольшие металлические стержни, действующая часть которых находится под раковиной, а в корпусе крана (за, сбоку либо сверху) размещается рычаг, на который и воздействует человек для запуска работы клапана.

А еще следует отметить наличие в магазинах подобных гарнитур с переливом и без него. Систему «слив-перелив» разработали, чтобы предотвращать переливания воды из-за резкого возрастания ее напора либо забытого открытого крана. Наличие такой функции защитит комнату от затопления. Данная система – это небольшое отверстие вверху раковины, через него вытекает лишняя вода. Для избежания потопа следует внимательно следить, чтобы в ней не было засора.

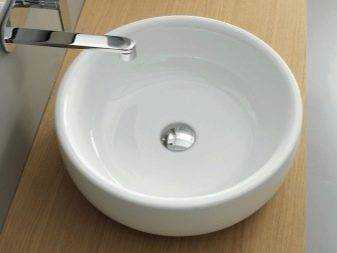

Есть и клапаны без перелива. Есть случаи, когда внешнему виду раковины лишнее отверстие только мешает. А еще система «слив-перелив» не используется в умывальниках, вмонтированных в столешницу, или в чашах для умывания, которые сделаны из стекла либо камня, природного происхождения. Некоторой заменой системы против перелива стало использование небольших желобков, которые располагаются по периметру самой чаши для умывания. Когда воды становится слишком много, то она начинает выливаться в данные желобки.

В настоящее время в продаже есть донные клапаны различного дизайна и цвета. Данные устройства так же, как и смесители, бывают выполненными в современном стиле, в старинном стиле, стилизованными под бронзу либо золото, с гладкой либо хромированной поверхностью.

Покупатель выбирает подводящий вариант в зависимости от собственного вкуса и от дизайна ванной комнаты. Какой бы цвет ни был выбран, любой клапан будет надежным и прослужит долго. А еще производители гарантируют высокое качество таких изделий. Поэтому, если устройство выйдет из строя, то его можно будет поменять.
