Чем можно усилить лаги второго этажа, расчет нагрузки от прогиба

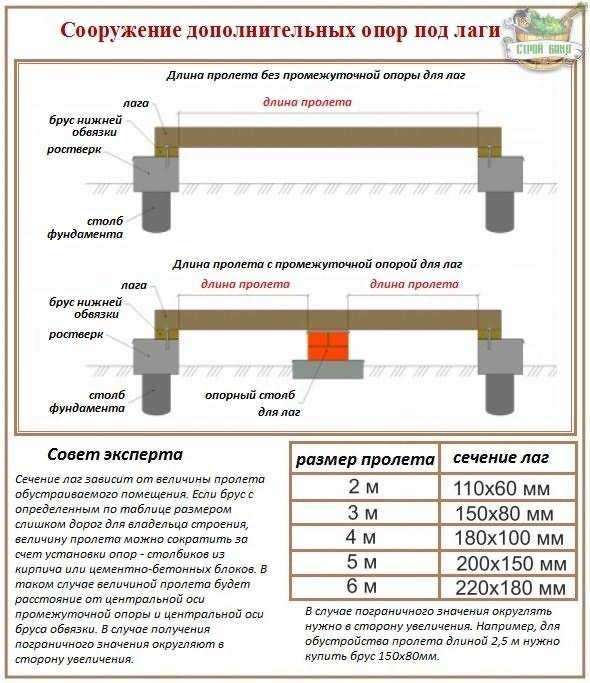

Дополнительные опоры

Если балки перекрытия в целом находятся в хорошем состоянии, но треснули – например, под воздействием обильного снегопада – лучшим вариантом усиления и восстановления их функциональности будет установка подпорок по обе стороны от перелома. Разумеется, если речь идет о чердаке и прочих подсобных помещениях. Впрочем, балка, снабженная дополнительной опорой, вполне может вписаться и в жилое помещение, если будет оформлена дизайнерски. Опору можно установить как деревянную, так и металлическую.

Порядок работ по усилению можно свести к следующим пунктам.

Сведение концов поврежденной балки. Потребуется аналог домкрата, который позволит соединить осколки. Или слаженная и неторопливая работа бригады из трех-четырех человек.
Крепление разлома. Можно воспользоваться любым вариантом протезов и накладок: до установки опор они расколотую часть удержат.
Расчет места установки опоры. Вполне вероятно, им станет места раскола. Но может статься, что опор понадобится две, в тех местах, где на деревянную балку приходится максимум нагрузки. Это особенно вероятно, если балка имеет большое сечение.

Остальное – дело техники. Единственное, что потребуется от ремонтера – четко выверить перпендикулярность опоры, иначе усиление перекрытия точно не удастся.

Способы укрепления перекрытий

Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.

Усиление балок

Способов, как усилить балки перекрытия второго этажа, несколько.

Увеличение сечения деревянными накладками.

Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.

Опорный уголок из оцинкованной сталиИсточник i.ytimg.com

При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.

Укрепление боковыми накладкамиИсточник i.ibb.co

Устройство балок

Чтобы пол оказался качественным и прослужил долго, следует определиться с количеством балок.

Для этого можно воспользоваться специальными программами, но застройщики идут по другому пути, опираясь на стандартные подходы:

Выбирается брус с сечением 150х150 мм или 200х200 мм.
Балки располагаются на расстоянии 0,6 м друг от друга.

Как правило, выбирается сосна, как самая недорогая и доступная строительная древесина. В зависимости от того, кирпичное здание или деревянное, выполняется крепление балок перекрытия. В кирпичном доме они заделываются в кирпичную кладку. В деревянной конструкции они укладываются на деревянное основание, и крепятся металлическими скобами.

Этот процесс требует особого подхода, который может опираться на определенные правила:

Все деревянные конструкции, в том числе и балки, следует обрабатывать антисептиками и огнеупорными материалами.
Не следует покрывать смолой любые деревянные конструкции, так как это может привести к появлению конденсата.
Первый брус должен быть установлен на расстоянии 5 см от стены и не более.

Как уже было сказано выше, монтаж балок перекрытия производится в зависимости от конструкционных особенностей строения.

Устроены полы на втором этаже частного дома следующим образом. Для начала нужно прикрепить бруски со всех сторон балок. Бруски крепятся таким образом, чтобы при укладке досок они находились на одном уровне с балками. Крепление должно быть надежным, так как по полу придется ходить.

Перекрытие полностью зашивается с нижней части, которая впоследствии будет служить потолком первого этажа. Доски подгоняются очень плотно, чтобы не было щелей. После этого, верхняя сторона зашивки покрывается слоем гидроизоляции или обычным глино-песчаным раствором.

Достоинство его в том, что эта смесь не горит, поэтому идеально подходит для таких целей. Раствор наносится тонким слоем, после чего нужно дать время для его высыхания. Как вариант, можно уложить рубероид. Подобные технологические операции увеличивают срок службы утеплителя.

Пол второго этажа в деревянном доме должен быть теплым, а для этого следует уложить между балками теплоизоляцию.

В качестве утеплителя можно использовать:

обычный шлак, который засыпается в промежутки между балками;
минеральную вату;
пенопласт;
керамзит или опилки.

В большинстве случаев применяется минеральная вата из-за не высокой стоимости, легкости и простоты укладки. Этот материал укладывается между балками, причем очень плотно, чтобы не было щелей, тем более что работа с минватой позволяет ее уплотнять. Это позволит получить качественное теплоизоляционное покрытие, без всевозможных мостиков холода.

В заключение поверхность можно накрыть пароизоляцией, хотя и не обязательно, если имеются затруднения в плане финансов.

Как вариант, можно применить пенопласт, но при этом следует помнить, что он имеет положительную горючесть, несмотря на его уникальные теплоизоляционные характеристики.

Если говорить о таких материалах, как опилки, керамзит или шлак, то это сыпучие материалы и их не так просто занести на второй этаж в достаточном количестве.

После того, как утеплитель уложен, можно приступать к производству окончательного настила пола на втором этаже. Это делается по той же технологии, что и предыдущая зашивка пространства между балками. Но тогда доски крепились снизу, а теперь это нужно сделать сверху. Главное, чтобы черновой пол оказался заподлицо с балками.

Существует еще один вариант финишного покрытия пола по балкам. Для этого, поверх балок и в направлении перпендикулярном направлению расположения балок, крепятся лаги. В таком случае получается вентилируемое пространство, которое положительно влияет на долговечность конструкции.

Кроме этого, такой подход позволяет смонтировать плавающий пол, который в несколько раз может снизить уровень шумов.

Поверх лаг крепится обычная доска или листы ДСП. При этом следует предусмотреть промежутки между полом и стенами. В любом случае, монтаж пола можно закончить финишной отделкой, в качестве которой подойдет линолеум, паркет или ламинат.

Вывод напрашивается сам собой: вариант теплого пола на втором этаже своего дома является наилучшим выбором. Как правило – это дополнительный комфорт и уют.

Как усилить перекрытия – несколько традиционных способов

Каким способом восстановить несущую способность и целостность перекрытий, зависит от характера разрушений, назначения расположенных на и под ними помещений, расчетной нагрузки на стены и фундамент и многих других факторов

Цена вопроса здесь не самое важное, хотя иногда удается выбрать наименее затратный вариант без ущерба для качества

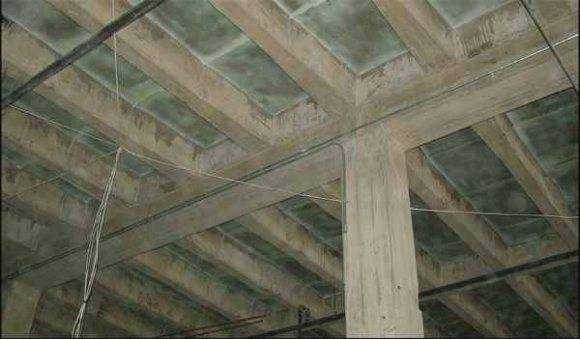

Усиление опорных колонн

Если плиты перекрытия опираются на колонны с недостаточной площадью сечения, при увеличении нагрузки (например, при возведении тяжелой кирпичной перегородки на верхнем этаже) возникает риск их продавливания в точках опоры. В таких случаях увеличивают площадь опирания, расширяя верхний торец колонны или наращивая её по всей высоте.

Ещё один способ – возведение промежуточных колонн Источник lot-online.ru

Чтобы заставить существующий и наращиваемый объем железобетона работать единой конструкцией, необходим точный расчет марки бетона и конфигурации арматурного каркаса, а также усиление фундамента под подошвой колонн.

Установка металлических балок

Усиление плит перекрытия металлическими балками снизу из швеллера или двутавра практикуется для всех видов перекрытий с большими пролетами для устранения их провисания. Сечение балки рассчитывается по величине пролета и сумме нагрузок.

Для монтажа балки снизу она подводится под плоскость перекрытия, до отказа прижимается к нему домкратами с большим усилием и подпирается телескопическими стойками. Затем монтируются опорные столбы.

Разгрузочные балки из двутавра в гараже Источник avtoykrutie.ru

Допускается усиление плит перекрытия металлическими балками сверху. Этот вариант предпочтительнее, когда интерьер нижнего этажа не хочется портить массивными конструкциями. Балку укладывают вдоль стыка плит торцами на несущие стены или в вырубленные в них ниши и притягивают к ним плиты подвесками с опорными пластинами.

Схема усиления с верхним расположением балки Источник cementim.ru

Замоноличивание перекрытия сверху

Самый распространенный и вместе с тем самый ненадежный способ, часто применяемый домовладельцами самостоятельно. Обнаружив трещины и сколы в бетонной плите, они заливают поверх неё армированный бетон, скрывая дефекты. Но по внешним повреждениям невозможно установить глубину трещин и их способность к разрастанию, а дополнительный слой бетона серьезно увеличивает нагрузку и ещё больше снижает несущую способность плит.

Чтобы правильно провести усиление плиты перекрытия сверху, необходимы расчеты по нагрузкам и соблюдение следующих условий:

арматурный каркас новой монолитной плиты должен иметь опору на несущие стены, для чего в них вырубаются ниши или просверливаются отверстия;
новый каркас нужно связать со старым, вырубив местами защитный слой бетона;
на поверхности старой плиты необходимо сделать насечки для лучшего сцепления со свежим бетоном.

Что делать если необходимо усиление деревянной балки

Строительство любых зданий должно быть основано на точном расчете всех конструкций. Только будет залогом безопасной эксплуатации сооружения

Поэтому при выборе минимального сечения деревянных элементов перекрытий необходимо принимать во внимание следующие цифры

Но жизнь, как известно, вносит свои коррективы, поэтому достаточно часто возникает ситуация, когда необходимо выполнить усиление деревянной балки. Произойти это может по различным причинам, например в связи с увеличением нагрузки или применением недостаточно качественного материала. Существует несколько методов решения такой проблемы.

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено. Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху и снизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом

При этом важно обработать поврежденный участок и накладки противогрибковым раствором. В критическом случае, если участок поврежден сильно – его лучше удалить. Чтобы усилить балку нужно крепить накладку по всей ее длине

Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанных выше. Металл также нужно обработать антикоррозионным раствором. Схема устройства показана на рисунке.

Усиление пролетов балок металлическими накладками и прутковыми протезами

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается в несколько слоев, пока не будут достигнуты требуемые показатели жесткости балки. Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление балок углеволокном

Усиление балок углеволокном — схема

Усиленные балки углеродным волокном

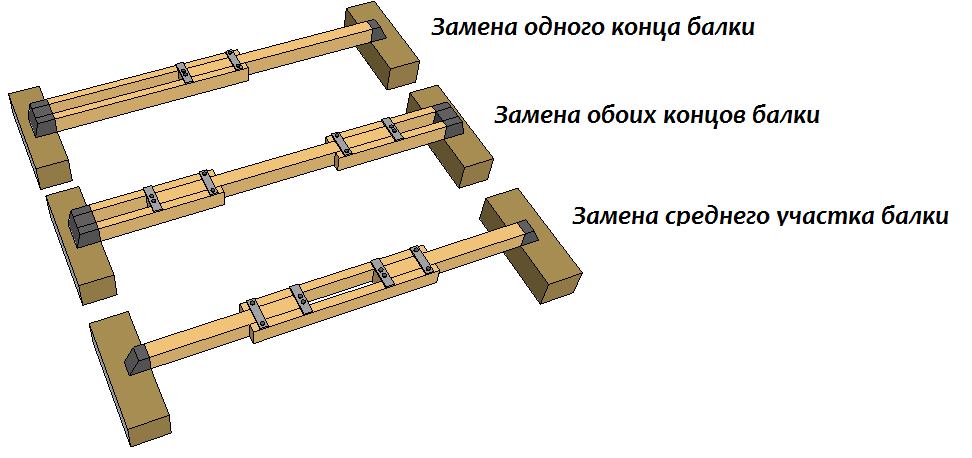

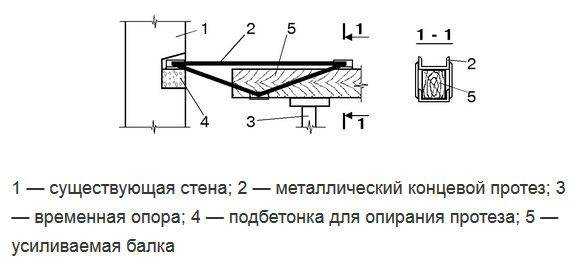

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Усиление протезами из швеллера, прокатного профиля

Усиление протезами из швеллера, прокатного профиля — 2

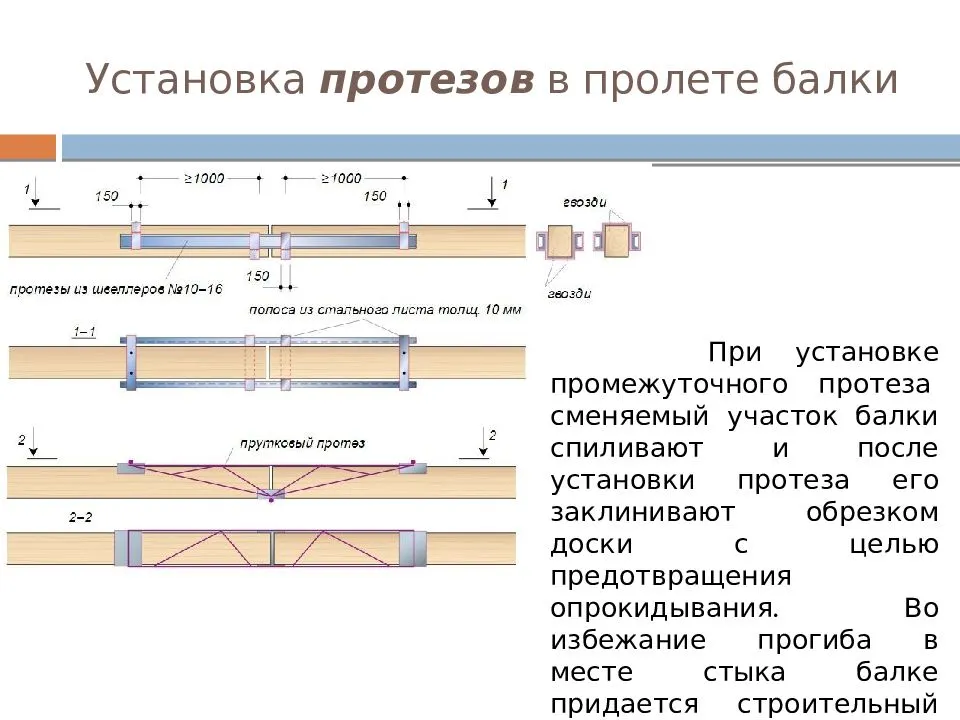

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

Устройство пруткового протеза

Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
Отрезать поврежденный участок балки (0,5м)
Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
Сместить и прибить гвоздями сдвижную планку.

Установка пруткового протеза

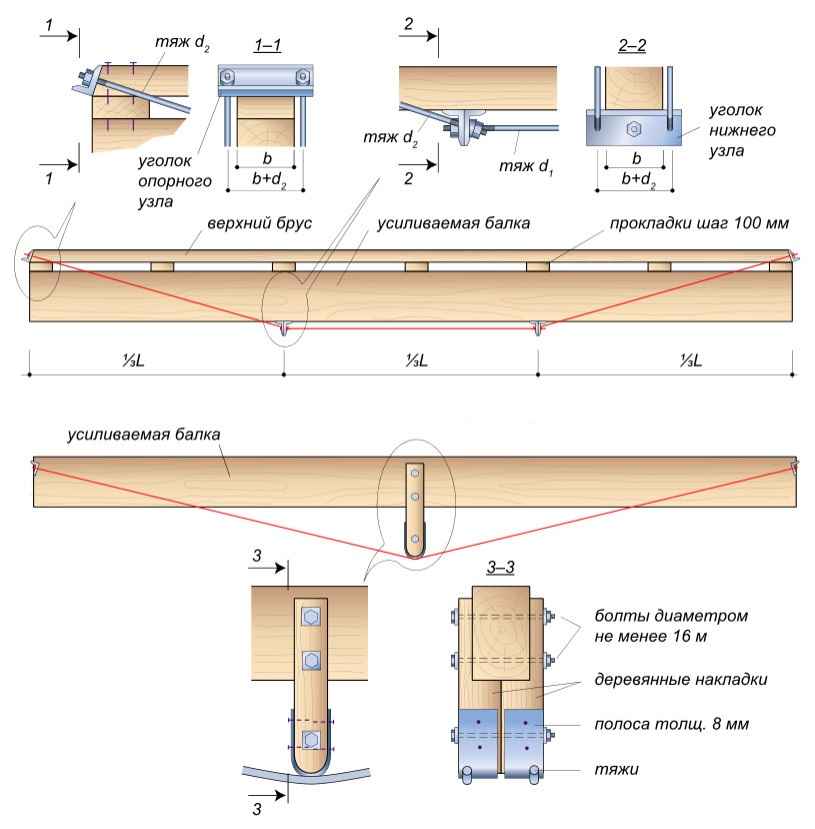

Усиление балок шпренгельными затяжками

Усиление перекрытий — установка шпренгелей

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Изменение схемы работы

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е., распределить нагрузку с существующих балок на дополнительно установленные элементы.

Усиление перекрытий путем установки опор под несущие балки

Опоры, подпирающие балки снизу, являются хорошим способом перераспределить нагрузку с балки на опору.

Усиление перекрытий — установка опор

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Усиление перекрытий — установка дополнительных балок

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Причины ослабления несущих способностей перекрытия

Не только течение времени может быть виновно в том, что перекрытие провисает, появляются скрипы и вибрация. Есть ряд возможных причин этого явления:

использование при строительстве недостаточно прочных материалов – размеры доски или бруса меньше рекомендуемых, некондиционная древесина, пиломатериалы из «мертвого леса» и т. п.;
увеличение нагрузки на перекрытие пот отношению к расчетной из-за изменения назначения помещений, чердак превратился в мансарду – необходимо усилить балки;
применение при укладке перекрытия материалов естественной влажности – в этом случае по мере высыхания бруса или доски происходит его деформация и растрескивание;
протечки на крыше – попадающая на плоскость перекрытий влага постепенно разрушает древесину, да еще и «открывает ворота» бактериальной флоре, плесени, грибку;
повреждение массива балки при монтаже или хранении;
некомпетентность строителей.

Также на древесину пагубно влияют любые перепады влажности и температур, отсутствие специальной антисептической обработки, попадание агрессивных химических сред и поражение насекомыми. Иногда колония муравьев может уничтожить несущие элементы перекрытия менее, чем за один летний сезон.

Совет для тех, кто только начал строиться: не допускайте перечисленных выше явлений чтобы не ремонтировать балки перекрытия досрочно. Но если неприятность уже произошла, придет провести работы по устранению последствий и укреплению перекрытия и его несущих элементов.

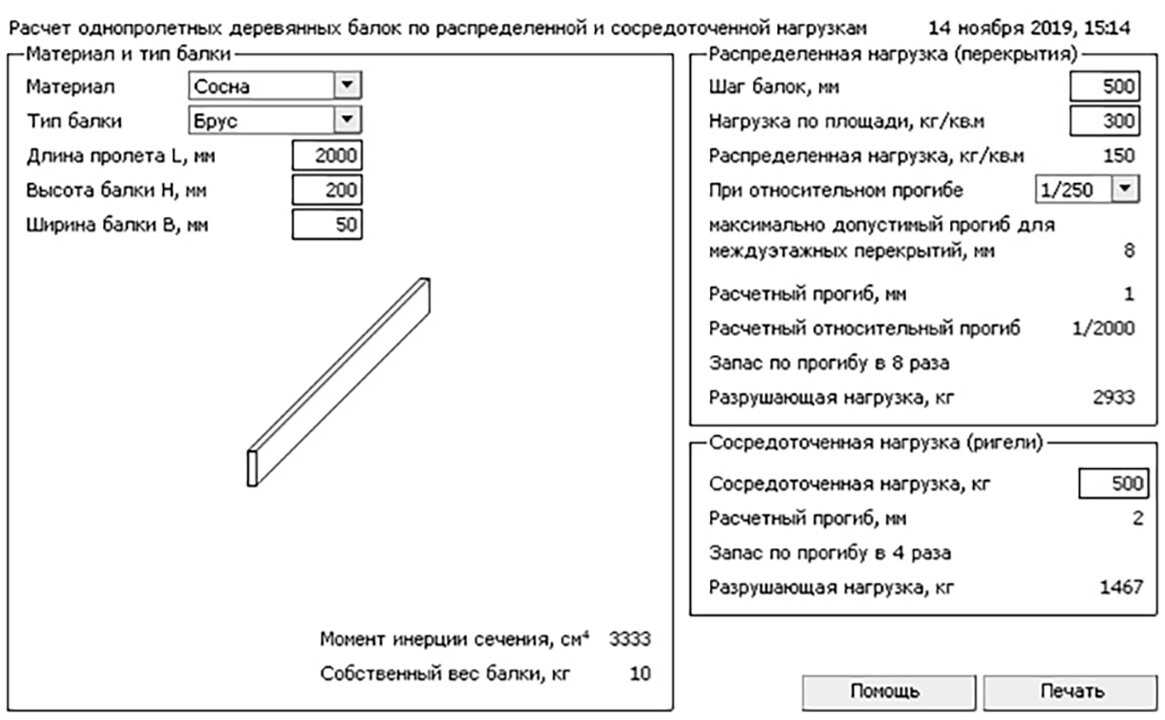

Чтобы определить состояние несущих балок, необходимо рассчитать предельно допустимый прогиб элемента. Норма – 1/300 часть от длины балки. То есть, при длине 3 метра прогиб в центральной части не должен превышать 10-12 мм. Если значение больше – требуется ремонт – усиление и укреплении несущего компонента перекрытия.

Особенности, преимущества и недостатки перекрытий из дерева

Деревянные конструкции устраиваются по балкам, которые также выбираются из этого материала. Чаще всего они используется в небольших малоэтажных домах.

Балки могут быть изготовлены из:

досок, толщина которых составляет от 3,8 до 5 см;
бруса, толщина которого составляет от 7,5 см до 17,5 см;
бревен;
проклеенного бруса;
клееных балок (деревянного двутавра).

Такой вид перекрытия по балкам обладает следующими преимуществами:

его достаточно легко сделать и смонтировать;
обладает хорошими теплоизоляционными свойствами;
дерево является экологически чистым материалом, что гарантирует отсутствие в доме вредного воздействия на организм человека;
можно использовать в домах, которые стоят на легком фундаменте, поскольку перекрытия не будут давать большой дополнительной нагрузки;
доступность.

В то же время, необходимо помнить и о недостатках данной конструкции:

перекрытия из дерева по балкам имеют не такую высокую прочность, как железобетонные;
нуждается в дополнительной обработке антипиренами – благодаря этому деревянное покрытие будет не горючим;
без обработки антисептиком, деревянное покрытие по балкам может быть поражено грибком, насекомыми-вредителями или плесенью;
из-за сырости, колебаний температур, влажности и нагрузок присутствует риск образования деформации деревянного перекрытия.

Основные этапы при монтаже перекрытия из дерева

Данный вид перекрытия устанавливается по балкам. Так что, первый шаг в технологической схеме устройства – это установка балок. Устройство этих элементов в доме происходит согласно следующей инструкции:

Первоначальной задачей стоит обработка древесины антисептиком. В противном случае, они будут со временем гнить, и перекрытие по деревянным балкам будет неустойчивым.
Концы балок срезаются по углом от 60 до 80 градусов. Помимо антисептика, они также просмаливаются.
Далее концы балок должны быть обернуты рубероидом.
В стене должны быть подготовлены ниши, глубина которых должна составлять от 15 см. В них укладываются балки. При этом зазор между стеной и балкой должен составлять от 3 до 5 см. После установки балки, он заполняется минеральной ватой.

Устройство необходимо начинать с самых крайних элементов. После того, как все они будут установлены, необходимо чтобы по балкам был одинаковый горизонтальный уровень.

В некоторых случаях, необходимо позаботиться об обеспечении большей жесткости. Для этого обычно прибегают к стальным креплениям – анкерам, скобам либо пластинам. Если анкера и пластины используются крайне редко, то скобы можно встретить достаточно часто в деревянных домах.

После завершения этих этапов, можно приступать к устройству перекрытия по балкам. В качестве настила обычно выступают листы фанеры, строганные доски либо панели OSB. Но это далеко не единственный элемент. Пирог перекрытия состоит из чернового пола, изоляции (ветро-, тепло-, гидро-), небольшого воздушного зазора и половой доски. Пирог: от верхних слоев к нижним слоям (наглядный пример):

Ламинат.
Подложка под ламинат.
Плиты ОСП.
Доска с характеристиками 50х100.
Утеплитель толщиной 20 см.
Брус 70х195 мм.
Брус 20х20 см.
Защита от ветра.
Доска 25х100.

Пирог, а точнее его слои, могут немного изменяться в зависимости от конструктивных решений. В зависимости от того, какая плита используется в качестве чернового пола, рекомендуется либо покрыть финишным покрытием и класть плитку, линолеум или другое покрытие. В том случае, если сверху в качестве чернового пола выступают струганные доски, их можно покрыть лакокрасочным составом и больше ничего не укладывать.

Один из нетрадиционных методов.

Все более популярным становиться такой метод как усиление деревянных конструкций, выполняющих несущие функции, углепластиками. Его преимуществами являются:

Простота и удобство монтажа. Вам не придется поднимать и вываживать массивные металлические или деревянные конструкции, что согласитесь не всегда удобно.
Углепластик, являющийся композитным материалом, обладает отличными механическими характеристиками, он отлично выдерживает любые механические нагрузки.
Крепление его к балкам осуществляется посредством специального клея, что избавит вас от необходимости примененияразличного инструмента.
Наиболее целесообразно применение этого метода в случае стесненных помещений, в которых невозможно произвести увеличение сечения балки по каким бы то ни было причинам.

Высокопрочное углеродистое волокно производиться в виде лент или холстов. Для усиления деревянной балки достаточно просто проклеить его в требуемое количество слоев. Монтаж проводится на эпоксидный или другой однотипный клей. По принципу действия такой метод усиления относится к армированию, полотно, приклеенное на балку, после застывания не уступает по характеристикам металлу.

Облегченное монолитное перекрытие по профилированному листу – конструктив, опыт участников портала

Наряду с деревянными перекрытиями и перекрытиями железобетонными плитами, среди частных застройщиков популярны и монолитные. К их достоинствам можно отнести не только основательность и долговечность, присущую тем же плитам, но и возможность перекрывать помещения любой конфигурации. При этом к недостаткам относят большую массу плит, требующую усиленного основания и стеновых материалов повышенной прочности, и необходимость сборки опалубки. Поэтому многие самозастройщики, в том числе и умельцы нашего портала, предпочитают облегченную разновидность – монолитные перекрытия по профилированному листу, о которых и пойдет речь в материале. Рассмотрим:

Когда нужно усиление

Проведение мероприятий по увеличению несущей способности требуется в трех случаях:

повреждение древесины;
увеличение нагрузки на перекрытие;
ошибки при проектировании или монтаже.

Дерево — материал, который легко поддается гниению или плесени. Вопрос решают использованием антисептических составов, но их недостаточно. Со временем из-за влажности, перепадов температуры, насекомых и микроорганизмов материал разрушается. Поврежденное сечение ослаблено, поэтому не может воспринимать нагрузку, на которую было рассчитано изначально.

Усиление балок выполняют при переоборудовании помещений. Распространенный вариант в частном строительстве — переоборудование чердака в мансарду. Нагрузка на потолочные прогоны в этом случае увеличивается, поэтому они могут прогибаться больше, чем это допустимо.

Если сечение изначально рассчитано неверно или допущены ошибки при монтаже, несущие элементы провисают, появляются трещины и т.п. Еще один вариант развития событий: строители сэкономили и установили балки меньшего сечения, чем нужно, использовали плохие материалы или некачественно выполнили крепления.

Требуемое сечение прогонов в перекрытии зависит от их шага, пролета и нагрузки. Чтобы проверить размеры в общем случае пользуются представленной ниже таблицей

Важно отметить, что значения приведены для жилого или общественного здания. Здесь не учитываются складские помещения, архивы и т.п

Усиление деревянных лаг дополнительными накладками

Метод установки дополнительных накладок и усиления лаг возможен как на стадии строительства, так и при проведении ремонтных работ. Для лаг из бруса чаще всего применяется усиление при помощи деревянных накладок и накладок из фанеры или ОСБ плит.

Деревянные накладки используются:

Для усиления механически поврежденных участков лаг;

Для усиления места стыка или сростка лаг;

Для создания дополнительной прочности по всей длине лаги.

а, б, в — усиление лаг деревянными накладками на болтах, г — усиление прутковым протезом

Накладки из ОСБ плит и фанеры в основном применяются на местах стыковки отрезков между собой и в местах, где видны дефекты или имеются незначительные механические повреждения.

Металлические пластины могут накладываться на места повреждений и сростков как метод локального решения проблемы.

Полное усиление накладками

Установка накладок на лаги по всей длине осуществляется с помощью болтового соединения через тело накладок и лаг, при помощи саморезов по всей длине или при помощи связки несколькими жгутами монтажной проволоки.

Установка накладок осуществляется поочередно с временной фиксацией накладок при помощи струбцин или саморезов к телу лаги.

Усиление лаги саморезами с шайбами с двух сторон

Сверление отверстий осуществляется по одной линии. Расстояние между отверстиями для соединения обычно не меньше, чем ¼ длины лаги. Отверстия сверлятся так: одно по центру, а с краев на расстоянии 1/3 высоты лаги от краев лаг. Такое расположение отверстий не даст возможности расколоться балкам и лагам по длине. Болты обязательно должны иметь шайбы с обеих сторон — и под головкой болта и под гайкой. Стягивание осуществляется постепенно, до значительного сопротивления дерева, а окончательная затяжка делается поочередно, начиная с крайних болтов. При этом затяжка делается равномерно на ¼ оборота.

Усиление лаги в её полную длину

В случае, если лаги имеют фиксацию краев в кирпичной стене, обязательно проделывается отверстие для того, чтобы края балок также были зафиксированы в стене. Обработка дополнительных балок антисептиком осуществляется до установки на лаги.

При необходимости выпрямить прогнувшиеся лаги, используют деревянные клинья или обычный автомобильный гидравлический домкрат, поджимая лагу до нужного уровня.

Частичное усиление лаг деревянными накладками

Локальное усиление конструкций лаг применяется, в основном, в местах сочленений или сростков лаг. Для укрепления этих участков используется метод установки накладок с одной стороны либо установки накладок с двух сторон балок. Для одностороннего метода используется дерево без сучков и видимых повреждений, в таком случае ширина и высота дополнительного элемента должны равняться ширине и высоте самой лаги.

Частичное усиление лаг (с двух сторон) в местах соединений лаг

Фиксация осуществляется при помощи болтов, саморезов и гвоздей. Длина элемента должна быть не меньше расстояния между двумя балками межэтажного перекрытия. Болтовые соединения делаются насквозь, шайбы при этом должны быть шире гайки и головки болта в 3 раза.

Укрепление лаги деревянной накладкой

Для фиксации стыка лаг двусторонними накладками допускается применение бруса более узкого, чем лага. Обычно для этого используются доски шириной в 1/2 ширины лаги. Длина накладок обычно берется не менее 1 метра. Стяжка делается также при помощи болтов или саморезов.

Необходимые расходники и инструменты

Сбор расходных материалов и набор инструментария зависит от типа перекрытия и технологических особенностей усиления.

Чтобы восстановить деревянную конструкцию, понадобится покупка:

Досок и балок не тоньше 4 мм.
Рубероида для гидроизоляции.
Крепежных элементов с саморезами, гвоздями.
Профильной отвертки с молотком.
Антисептика.

Для усиления плит Кейна будет необходима:

арматурная проволока или сетка;
хомуты, полосы стали;
аппарат для смешивания раствора;
электросварка;
отбойный молоток с ломом.

Железобетонную основу усиливают с расходниками и инструментами:

электрическим перфоратором;
металлопрофилем;
древесиной для опалубки;
компонентами для бетона.

Строители стараются до начала работ собрать необходимые приборы, оборудование, инструменты, чтобы не было причин отвлекаться.

Способы укрепления перекрытий

Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.

Усиление балок

Способов, как усилить балки перекрытия второго этажа, несколько.

Увеличение сечения деревянными накладками.

Опорный уголок из оцинкованной сталиИсточник i.ytimg.com

Укрепление боковыми накладкамиИсточник i.ibb.co

«Малой кровью»

Большинство домовладельцев предпочтут провести усиление перекрытий таким образом, чтобы сохранялась возможность проживания в стенах здания. В большинстве случае это действительно реально. Если древесина несущей балки повреждена, но в труху она еще не рассыпалась и основные характеристики сохраняет, на элемент можно установить своего рода протезы. Причем из разных материалов.

Прогиб балок может быть устранен наложением деревянных протезов. Накладки максимально плотно фиксируются с двух сторон от поврежденного элемента, либо с двух боков, либо сверху и снизу. Максимальное усиление балок перекрытия достигается креплением накладки по всей ее длине

При этом важно и протез, и укрепляемый элемент обработать противогрибковым составом

Протезы прутковые

Надежное усиление перекрытия может быть достигнуто при использовании металлических накладок либо прутковых протезов. Пластины из стали используются по тому же принципу, что и накладки из древесины, только обрабатываются не противобактериальными, а антикоррозийными препаратами.

Усиление углепластиком

Усиление балок перекрытия углепластиком в последнее время гораздо популярнее деревянных накладок и металлических протезов. Углеволокно выпускается в виде лент, тканей, пластин и жгутов, так что нетрудно выбрать вариант, с которым удобнее всего работать в конкретных условиях. Материал наклеивается в несколько слоев, пока не будет достигнута нужная степень усиления. Работать с углепластиком просто: он легок, пластичен, крепится на клей, что значительно облегчает монтаж, негорюч, что повышает противопожарные характеристики деревянных балок и прочих элементов конструкции из древесины. Особенно актуальным углеволокно становится в условиях стесненности помещений, где особой свободы движений не наблюдается.

Отметим, что усиление балок перекрытия перечисленными способами имеет смысл только в том случае, если прогиб элементов конструкции не сопровождается ее значительными деформациями. Укрепление таким образом балок, имеющих существенные механические повреждения, годится только как временная мера.

Способы усиления деревянных балок перекрытия

Тип усиления без изменения условий работы

Усиление деревянными накладками

Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Усиление перекрытия углеволокном (углепластиком)

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление на торцах деревянными или металлическими протезами

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Монтаж пруткового протеза

Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
Отрезать поврежденный участок балки (0,5м)
Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
Сместить и прибить гвоздями сдвижную планку.

Усиление балок шпренгельными затяжками

Тип усиления с изменением условий работы

Изменение схемы работы

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е. распределить нагрузку с существующих балок на дополнительно установленные элементы.

Дополнительные опоры

Способы укрепления перекрытий

Усиление балок

Устройство балок

Как усилить перекрытия – несколько традиционных способов

Усиление опорных колонн

Установка металлических балок

Замоноличивание перекрытия сверху

Что делать если необходимо усиление деревянной балки

Способы усиления деревянных балок перекрытия

Усиление деревянными накладками

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Усиление перекрытия углеволокном (углепластиком)

Усиление на торцах деревянными или металлическими протезами

Монтаж пруткового протеза

Усиление балок шпренгельными затяжками

Изменение схемы работы

Усиление перекрытий путем установки опор под несущие балки

Усиление перекрытий путем установки дополнительных балок

Причины ослабления несущих способностей перекрытия

Особенности, преимущества и недостатки перекрытий из дерева

Основные этапы при монтаже перекрытия из дерева

Рекомендации от специалистов по работе с конструкциями из древесины

Один из нетрадиционных методов.

Облегченное монолитное перекрытие по профилированному листу – конструктив, опыт участников портала

Когда нужно усиление

Усиление деревянных лаг дополнительными накладками

Полное усиление накладками

Частичное усиление лаг деревянными накладками

Необходимые расходники и инструменты

Способы укрепления перекрытий

Усиление балок

«Малой кровью»

Способы усиления деревянных балок перекрытия

Усиление деревянными накладками

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Усиление перекрытия углеволокном (углепластиком)

Усиление на торцах деревянными или металлическими протезами

Монтаж пруткового протеза

Усиление балок шпренгельными затяжками

Изменение схемы работы

Усиление перекрытий путем установки дополнительных балок

Похожие записи:

Похожие записи:
