ПРИЛОЖЕНИЕ Б (рекомендуемое).ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ
Часть 5. Уголки равнополочные и неравнополочные в метрической и дюймовой сериях. Допуски (ИСО 657-5-76)
1 Предмет стандарта и область применения Настоящий международный стандарт регламентирует предельные отклонения размеров горячекатаных стальных равнополочных и неравнополочных уголков в метрической и дюймовой сериях. Размеры уголков в метрической серии должны соответствовать ИСО 657-1 и ИСО 657-2, в дюймовой — ИСО 657-3 и ИСО 657-4.
2 Предельные отклонения по ширине полки
Предельные отклонения по ширине полки должны соответствовать приведенным в таблице Б.1.
Таблица Б.1
Предельные отклонения по ширине
| Метрическая серия, мм | Дюймовая серия, дюйм | ||||
|---|---|---|---|---|---|
| Ширина полки¹ | Предельные отклонения | Ширина полки¹ | Предельные отклонения | ||
| Свыше | От и до включ. | Свыше | От и до включ. | ||
| — | 50 | ±1,0 | — | 2 | ±0,04 |
| 50 | 100 | ±1,5 | 2 | 4 | ±0,06 |
| 100 | 150 | ±2,0 | 4 | 6 | ±0,08 |
| 150 | 200 | ±3,0 | 6 | 8 | ±0,12 |
| ¹ Для неравнополочных уголков как базовая берется ширина большей полки. |
3 Предельные отклонения по толщине полки
Предельные отклонения по толщине равнополочных и неравнополочных уголков должны соответствовать приведенным в таблице Б.2.
Таблица Б.2
Предельные отклонения по толщине
| Метрическая серия, мм | Дюймовая серия, дюйм | ||||
|---|---|---|---|---|---|
| Ширина полки¹ | Предельные отклонения | Ширина полки¹ | Предельные отклонения | ||
| Свыше | От и до включ. | Свыше | От и до включ. | ||
| — | 50 | ±0,5 | — | 2 | ±0,02 |
| 50 | 100 | ±0,8 | 2 | 4 | ±0,03 |
| 100 | 150 | ±1,0 | 4 | 6 | ±0,04 |
| 150 | 200 | ±1,2 | 6 | 8 | ±0,05 |
| ¹ Для неравнополочных уголков как базовая берется ширина большей полки.Примечание — Для уголков с длиной полки свыше 75 мм предельные отклонения по массе составляют ±2,5% на единицу длины и могут быть заменены предельными отклонениями по толщине. Масса единицы длины уголков приведена в приложении А. |
4 Предельные отклонения при порезке на длины
Предельные отклонения по длине при порезке на нормальные и точные длины равнополочных и неравнополочных уголков должны соответствовать приведенным в таблицах Б.3 и Б.4 соответственно.
Таблица Б.3
Предельные отклонения для нормальных длин
| Метрическая серия | Дюймовая серия | ||
|---|---|---|---|
| Длина | Предельные отклонения | Длина | Предельные отклонения |
| Все длины | ±100 мм | Все длины | ±4 дюйма |
Таблица Б.4
Предельные отклонения для точных длин
| Метрическая серия | Дюймовая серия | ||||
|---|---|---|---|---|---|
| Длина, м | Предельные отклонения, мм | Длина, фут | Предельные отклонения, дюйм | ||
| Свыше | От и до включ. | Свыше | От и до включ. | ||
| — | 12 | +750 | — | 40 | +30 |
| 12 | — | +100 | 40 | — | +40 |
5 Кривизна
5.1 Максимально допустимая кривизна для равнополочных и неравнополочных уголков должна соответствовать приведенной в таблице Б.5.
Таблица Б.5
| Метрическая серия, мм | Дюймовая серия, дюйм | ||||
|---|---|---|---|---|---|
| Ширина полки¹ | Кривизна | Ширина полки¹ | Кривизна | ||
| Свыше | От и до включ. | Свыше | От и до включ. | ||
| 50 | 150 | 0,4% длины | 2 | 6 | 0,4% длины |
| 150 | 200 | 0,25% длины | 6 | 8 | 0,25% длины |
| ¹ Для неравнополочных уголков как базовая берется ширина большей полки. |
5.2 Кривизна должна быть измерена как показано на рисунке Б.1.
Кривизна
Рисунок Б.1
6 Неперпендикулярность (непараллельность, отклонение от прямого угла)
6.1 Полки должны быть перпендикулярными относительно друг друга в пределах отклонений концов согласно таблице Б.6.
Таблица Б.6
Отклонение от прямого угла
| Метрическая серия, мм | Дюймовая серия, дюйм | ||||
|---|---|---|---|---|---|
| Ширина полки* | Отклонение | Ширина полки* | Отклонение | ||
| Свыше | От и до включ. | Свыше | От и до включ. | ||
| — | 50 | 1,0 | — | 2 | 0,04 |
| 50 | 100 | 2,0 | 2 | 4 | 0,08 |
| 100 | 200 | 3,0 | 4 | 8 | 0,12 |
| * Для неравнополочных уголков как базовая берется ширина большей полки. |
6.2 Отклонение от прямого угла измеряется на концах полок уголков (рисунок Б.2).
Рисунок Б.2
7 Предельные отклонения по массе
Имеющиеся предельные отклонения по массе на единицу длины являются контрольными предельными отклонениями и предварительно должны быть включены в соответствующие национальные стандарты.
ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ ЧАСТЬ 5. УГОЛКИ РАВНОПОЛОЧНЫЕ И НЕРАВНОПОЛОЧНЫЕ В МЕТРИЧЕСКОЙ И ДЮЙМОВОЙ СЕРИЯХ. ДОПУСКИ(ИСО 657-5-76)
1. Предмет стандарта и область применения
Настоящий международный стандарт регламентирует предельные отклонения размеров горячекатаных стальных равнополочных и неравнополочных уголков в метрической и дюймовой сериях. Размеры уголков в метрической серии должны соответствовать ИСО 657-1 и ИСО 657-2, в дюймовой — ИСО 657-3 и ИСО 657-4.
2. Предельные отклонения по ширине полки
Предельные отклонения по ширине полки должны соответствовать приведенным в .
| Метрическая серия, мм | Дюймовая серия, дюйм | ||
| Ширина полки ¹ | Предельные отклонения | Ширина полки ¹ | Предельные отклонения |
| Свыше | От и до включ. | Свыше | От и до включ. |
| ¹ Для неравнополочных уголков как базовая берется ширина большей полки. |
3. Предельные отклонения по толщине полки
Предельные отклонения по толщине равнополочных и неравнополочных уголков должны соответствовать приведенным в .
| Метрическая серия, мм | Дюймовая серия, дюйм | ||
| Ширина полки ¹ | Предельные отклонения | Ширина полки ¹ | Предельные отклонения |
| Свыше | От и до включ. | Свыше | От и до включ. |
| ¹ Для неравнополочных уголков как базовая берется ширина большей полки. |
- Примечание
- — Для уголков с длиной полки свыше 75 мм предельные отклонения по массе составляют ± 2,5 % на единицу длины и могут быть заменены предельными отклонениями по толщине. Масса единицы длины уголков приведена в .
4. Предельные отклонения при порезке на длины
Предельные отклонения по длине при порезке на нормальные и точные длины равнополочных и неравнополочных уголков должны соответствовать приведенным в и соответственно.
| Метрическая серия | Дюймовая серия | ||
| Длина | Предельные отклонения | Длина | Предельные отклонения |
| Все длины | ± 100 мм | Все длины | ± 4 дюйма |
| Метрическая серия | Дюймовая серия | ||||
| Длина, м | Предельные отклонения, мм | Длина, фут | Предельные отклонения, дюйм | ||
| Свыше | От и до включ. | Свыше | От и до включ. | ||
| — | 12 | +75 | — | 40 | +3 |
| 12 | — | +100 | 40 | — | +4 |
5. Кривизна
5.1 Максимально допустимая кривизна для равнополочных и неравнополочных уголков должна соответствовать приведенной в .
| Метрическая серия, мм | Дюймовая серия, дюйм | ||
| Ширина полки ¹ | Кривизна | Ширина полки ¹ | Кривизна |
| Свыше | От и до включ. | Свыше | От и до включ. |
| ¹ Для неравнополочных уголков как базовая берется ширина большей полки. |
5.2 Кривизна должна быть измерена как показано на .
Рисунок Б.1
6. Неперпендикулярность (непараллельность, отклонение от прямого угла)
6.1 Полки должны быть перпендикулярными относительно друг друга в пределах отклонений концов согласно .
| Метрическая серия, мм | Дюймовая серия, дюйм | ||
| Ширина полки ¹ | Отклонение | Ширина полки ¹ | Отклонение |
| Свыше | От и до включ. | Свыше | От и до включ. |
| ¹ Для неравнополочных уголков как базовая берется ширина большей полки. |
6.2 Отклонение от прямого угла измеряется на концах полок уголков ().
Рисунок Б.2
7. Предельные отклонения по массе
Имеющиеся предельные отклонения по массе на единицу длины являются контрольными предельными отклонениями и предварительно должны быть включены в соответствующие национальные стандарты.
5 Прочие справочные сведения и характеристики
Также в ГОСТе 8509-93 указаны справочные значения радиусов закруглений, площади поперечного сечения, расстояния от наружной кромки полки до центра тяжести уголка, момента и радиуса инерции, центробежного момента инерции. Некоторые величины используются при расчетах на жесткость и прочность металлоконструкций, которые собираются изготавливать из выбранного углового проката. А часть параметров необходима для настройки калибра валкового оборудования прокатного стана.
Характеристики стали, из которой изготавливают данный вид уголка, обеспечивают его хорошим сопротивлением нагрузкам различных видов при сравнительно невысокой стоимости. Благодаря этому горячекатаный угловой прокат применяют практически во всех сферах. Наиболее широко – в строительстве для создания каркасных и иных металлоконструкций, а также армирования бетона.
Следует отметить, что уголок обладает низкой коррозионной стойкостью. Поэтому, если предполагается эксплуатировать его в условиях высокой или повышенной влажности, то рекомендуется заменить на оцинкованный, нержавеющий или, может быть, алюминиевый уголок.

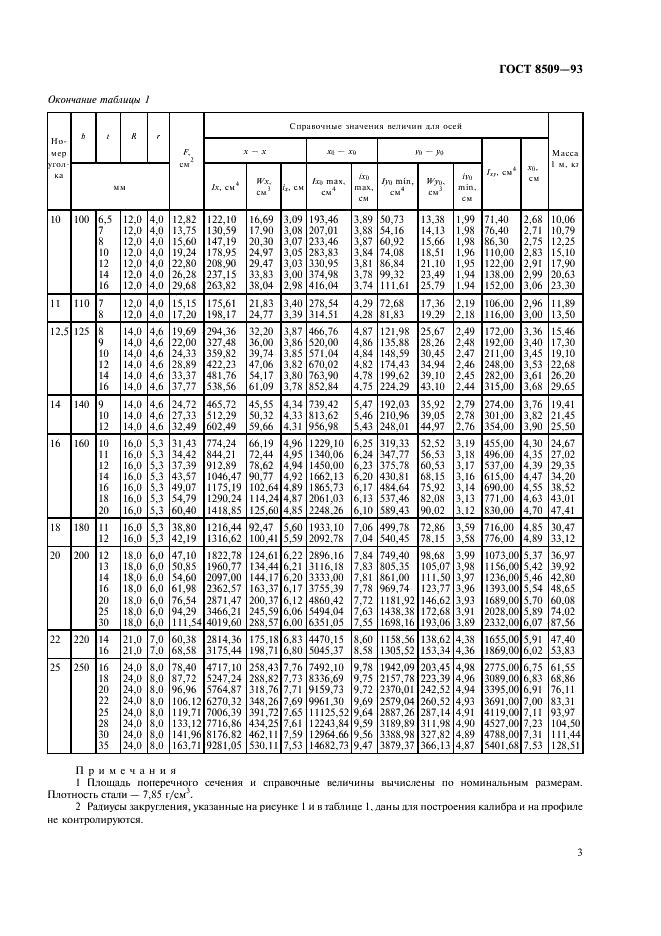

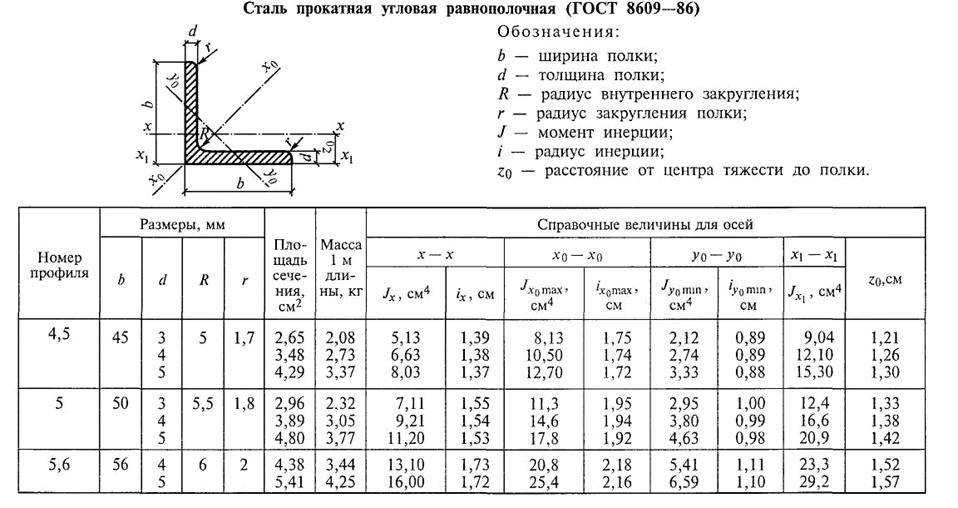

Масса 1 метра погонного и количество метров в тонне углового проката ГОСТ 8509-93
1 Угловой прокат – производство и разновидности

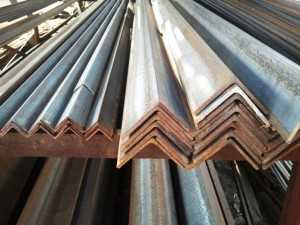

Стальной уголок по применению металлопродукции занимает одну из лидирующих позиций. Представляет собой фасонный прокат, поперечное сечение которого напоминает букву L (фасонным прокатом, в отличие от сортового, называют изделия, у которых хотя бы одна касательная к контуру профиля пересекает поперечное сечение. У сортовых круга, листа и другого проката ни одна касательная не пересекает сечение).
Производят эту продукцию, за исключением нержавеющего уголка, из различных сортов низколегированной и углеродистой стали. По виду сечения разделяют на равнополочные и неравнополочные, по способу изготовления на гнутые и горячекатаные. Согласно этим классификациям для уголков из черного металла разработаны следующие ГОСТы, которым они должны соответствовать:
- ГОСТ 8509-93 – равнополочный горячекатаный уголок;

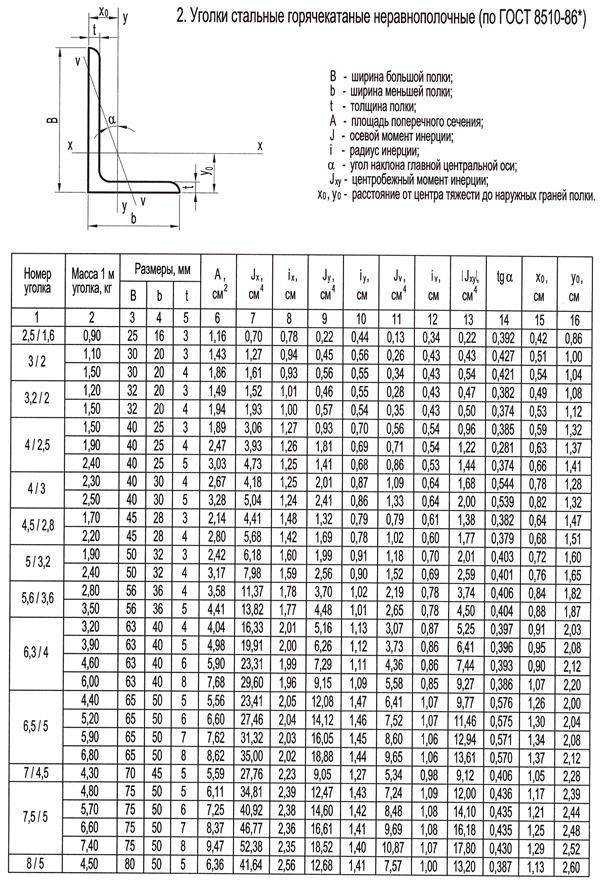

- ГОСТ 8510-93 – неравнополочный горячекатаный уголок;
- ГОСТ 19771-93 – гнутый равнополочный уголок;
- ГОСТ 19772-93 – гнутый неравнополочный уголок.
2 Основные характеристики на уголок равнополочный ГОСТ 8509-93
При классификации углового проката важно знать марку металла, использованного при изготовлении, метод производства, размеры его полок, длину и точность. Уголок равнополочный ГОСТ 8509-93 делают из следующих сортов стали:
- углеродистых марок Ст0, Ст3сп, Ст3кп, Ст3пс, Ст4пс, Ст4кп, Ст4сп, Ст6пс,Ст5пс, Ст6сп и подобных;
- низколегированных повышенной прочности 12ГС, 14ГС, 08Г2С, 16ГС, 17ГС, 17Г1С, 14ХГС, 09Г2С, 15ХСНД, 10Г2С1, 10ХНДП, 10Г2БД, 10ХСНД, 14Г2АФ, 15Г2СФД, 16Г2АФ и других.
Согласно ГОСТу 8509-93, угловой прокат выпускают с шириной полок в диапазоне 20–250 мм и толщиной в пределах 3–35 мм (в конце статьи приведена таблица со всеми типами размеров). В соответствии с шириной полок прокату присвоены номера от 2 до 25 (ширина в сантиметрах). При обозначении изделий указывают параметры полок и толщину уголка: 63х63х6 мм (уголок с полками 63 мм и толщиной 6 мм). Обычно для равнополочной продукции ширину полок указывают один раз (63х6 мм). Толщину могут не указывать.
Угловой прокат ГОСТ 8509-93 выпускают длинами 3–12 м. Возможно изготовление свыше 12 м. Производят следующих длин:
- мерных;
- мерных с немерными в объеме, не превышающем 5 % от всей партии продукции;
- кратных мерным;
- кратных мерным с немерными в объеме, не превышающем 5 % от всей партии;
- немерных;
- ограниченных в пределах немерных.
Для продукции мерной и кратной допустимые отклонения длины не должны отличаться в большую сторону на (в мм):
- 30 – для уголков длиной до и равной 4 м;
- 50 – длиннее 4 до и равной 6 м;
- 70 – свыше 6 м;
- согласно требованию заказчика 40 – длиннее 4 до и равной 7 м;
- по требованию заказчика на каждый метр 5 после 7 м – свыше 7 м.
По точности угловые изделия классифицируют:
- высокий – класс А;
- обычный – В.
Related Posts via Categories

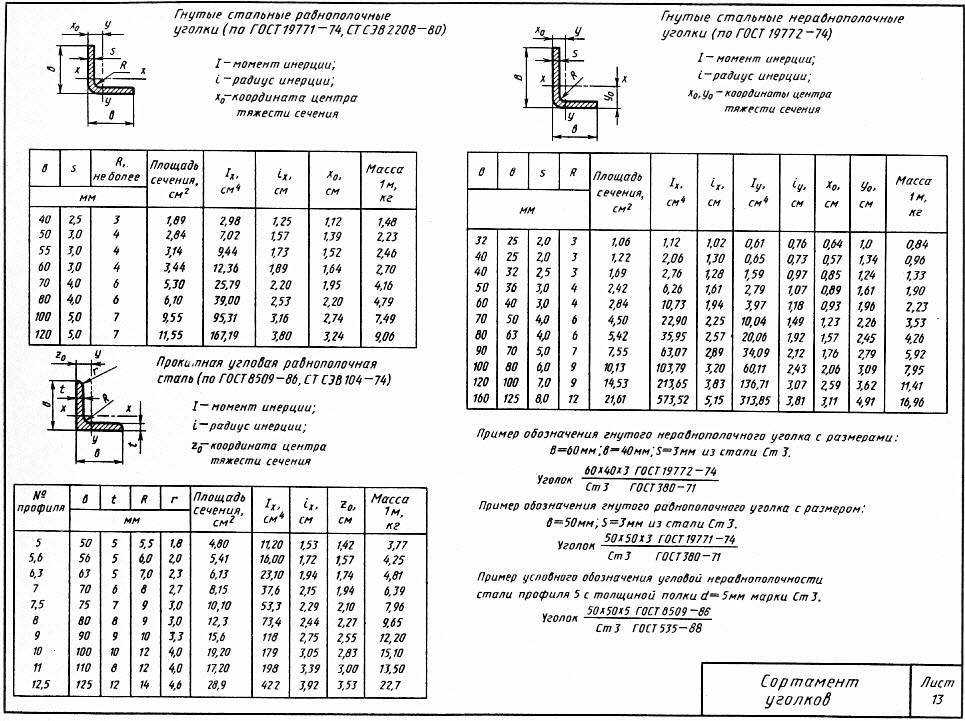

- Полный сортамент уголков – описание всех видов, типоразмеров и ГОСТов на них
- Уголок неравнополочный – особенности производства и применения!
- Уголок крепежный – надежное крепление для бруса!
- Уголок 40х40 – все об особенностях и применении универсального металлопроката
- Основные характеристики и вес уголка 50х50х5 и других толщин, стального и Al
- Вес уголка 100х100х8 и других толщин, а также прочие характеристики
- Уголок 70х70 – способы производства, сортамент и основные характеристики
- С какой толщиной полок выпускают уголок 75х75?
- Вес уголка – как не допустить ошибку при расчете
- Перфорированный уголок — простой, но очень функциональный
ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ ЧАСТЬ 1. УГОЛКИ РАВНОПОЛОЧНЫЕ. РАЗМЕРЫ(ИСО 657-1-89)
1. Область распространения
Эта часть ИСО 657 включает размеры горячекатаных равнополочных уголков.
2. Настоящий стандарт содержит условия данной части ИСО 657. По состоянию на время публикации данное издание являлось действующим.
Все стандарты пересматриваются, поэтому необходимо использовать стандарты наиболее позднего издания.
Страны-члены МЭК и ИСО должны обеспечиваться действующими международными стандартами.
ИСО 657-5-76. Горячекатаные стальные профили, часть 5. Равнополочные и неравнополочные уголки, предельные отклонения в метрической и дюймовой сериях.
3. Размеры
3.1. Предпочтительные размеры выделены полужирным шрифтом.

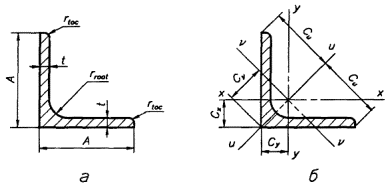

3.2. Радиусы внутреннего закругления даны для информации и приведены в .
3.3. Радиус закругления полок не определен, но при необходимости может быть рассчитан.
4. Свойства профиля
Масса, площадь поперечного сечения и справочные значения величин равнополочных уголков приведены для информации в и рассчитаны при условии, что радиус закругления полок имеет 1/2 значения радиуса внутреннего закругления.
5. Допуски
Допускаемые отклонения на размеры приведены в .

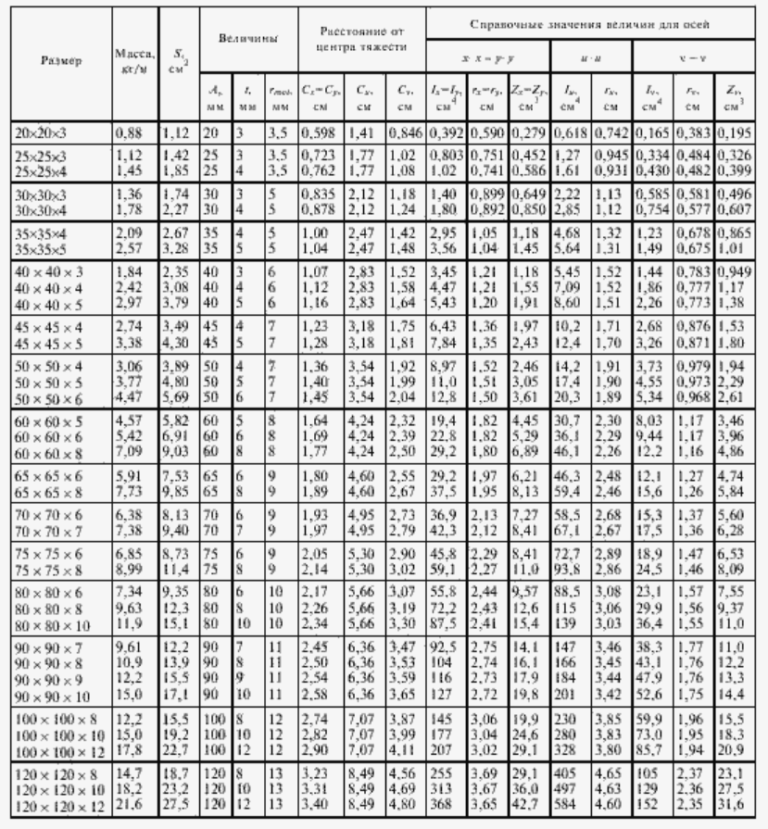

| Размер | Масса кг/м | S, см² | Величины | Расстояние от центра тяжести | Справочные значения величин для осей | ||||||||
| х-х=у-у | u-u | v-v | |||||||||||
| А, мм | t, мм | rroot, мм | Cx=Cy, см | Cu, см | Cv, см | Ix=Iy, см4 | rx=ry, см | Zx=Zy, см³ | Iu, см4 | ru, см | Iv, см4 | rv, см | Zv, см³ |

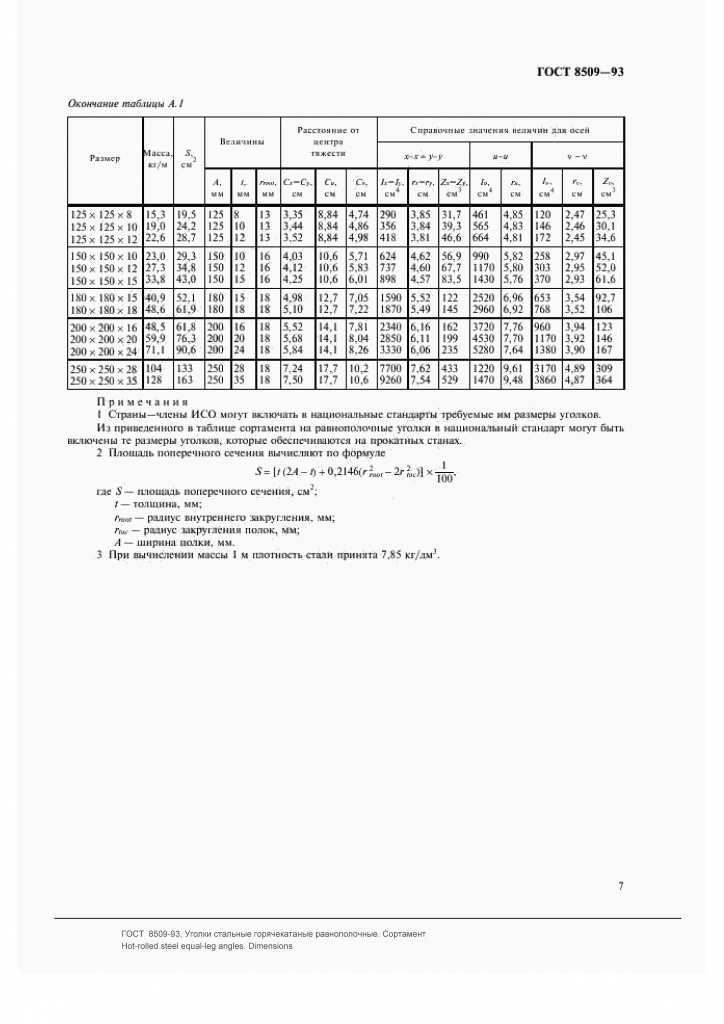

- Примечания:
