Колпак на трубу дымохода: установка и монтаж элемента своими руками + фото чертежей

Классификация дымников

Есть несколько классификаций подобного рода приспособлений. Согласно самой распространенной из них колпак может быть:

стандартным (выполненный в виде домика с кровлей на 4 ската);
с открывающейся крышкой;
с плоской верхней частью (зачастую встречается на зданиях в стиле модерн);
с флюгером;
с верхней частью полукруглой формы (присуще для зданий в европейском стиле);
со щипцовой крышей на 4 ската (эффективная защита от снега и проветривание канала).

Если же рассматривать дымники по форме крышки, то классификация будет выглядеть уже несколько по-другому:

плоские;
шатровые;
в виде шпиля;
полуцилиндрические;
четырехщипцовые;
двускатные;
четырехскатные и т. д.

Также накрывки могут отличаться по используемому материалу и конструктивным особенностям. Но в любом случае функция у всех одна – защита дымоходного канала и усиление тяги.

Штукатурка дымохода на крыше и чердаке

Оштукатуривание дымоходной трубы довольно распространено во всем мире. При этом возможно применение как обычного раствора, используемого для выравнивания поверхностей, так и декоративной штукатурки. Второй вариант является более интересным, так как появляется возможность создать уникальный дизайн за счет особого состава штукатурки (например, некоторые виды содержат элементы крошки).

Особенности штукатурки:

Удобство использования (штукатурка не требует какого-либо покрытия).
Устойчивость к длительному воздействию воды (на протяжении всего срока эксплуатации штукатурка не трескается и не смывается, даже если дом построен в районе с большим показателем объема среднегодового количества осадков).
Устойчивость к высокой температуре (штукатурка не горит и не разрушается, поэтому отлично подходит для отделки дымохода камина или печи).
Недолговечность (качественная штукатурка прослужит не более 5 лет, после чего начнется отслоение и постепенное разрушение, повторно штукатурить можно только после снятия старого материала и обработки поверхности).

Отделка дымохода гипсокартоном

Облицовка дымохода гипсокартоном осуществляется исключительно внутри помещения, так как данный материал весьма чувствителен к воздействию влаги. Сам по себе гипсокартон не отличается визуальной привлекательностью, однако он является отличной основой для других отделочных материалов (например, керамической плитки или штукатурки).

Если вы решили установить гипсокартонный короб, чтобы скрыть каминную трубу, необходимо выбрать материал с предельным показателем жаропрочности (большинство видов устойчивостью к высоким температурам не отличается).

Процесс установки гипсокартонного короба достаточно простой и вполне может быть выполнен своими руками:

Подготовка макета и очистка места установки.
Установка металлического каркаса.

Элементы опорной конструкции крепятся к стене при помощи саморезов. Каркасный способ монтажа обеспечивает максимальную надежность короба и долговечность системы.

Резка гипсокартона.
Закрепление листов на каркасе при помощи саморезов.
Оштукатуривание поверхности.
Финишная отделка.

Керамогранитная плитка для обшивки дымохода

Плитка подходит как для декоративного дымохода, так и для действующего. Благодаря разнообразию форм и размеров, она идеально вписывается практически в любой архитектурный стиль, ведь может имитировать множество поверхностей. При этом лицевая сторона плитки может быть глянцевой или матовой, рельефной или гладкой.

Процесс изготовления плитки состоит из нижеприведенных этапов:

Подбор нескольких видов глин для обеспечения максимальной плотности готового изделия.
Дробление всех ингредиентов.
Смешивание компонентов: глина, кварцевый песок, полевой шпат.
Сушка плитки при температуре 600°С.
Конечное формирование изделия.
Повторная сушка плитки для удаления остаточной влаги.
Обжиг (проводится в 2 этапа).
Контроль качества плитки.

При ответственном выполнении всех этапов на выходе получается изделие, обладающее следующими характеристиками:

Влагостойкость (плитка не разрушается даже при длительном воздействии воды). Устойчивость к химическим веществам (чистить поверхность плитки можно любыми моющими средствами)

Устойчивость к воздействию высоких температур (особенно важно для дымоходной трубы). Морозостойкость

Долговечность.

Смотреть видео

Нормы и правила

Работа по установке и обшивке дымоходной трубы должна проводиться в четком соответствии с действующими нормами и правилами. Основным документом является СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», в котором подробно расписаны все требования к обшивке дымоходной трубы:

Все нагретые поверхности должны быть изолированы от легковоспламеняющихся элементов конструкции (например, кровля). Причем огнеустойчивость изоляционного материала должна быть на 20°С выше предполагаемой температуры горячей поверхности. Материал, используемый для обшивки трубы от камина или печки, должен быть устойчив к образованию ржавчины. Если для облицовки трубы используется кирпич, толщина кладки должна быть не менее 120 мм. Конструкция должна предусматривать защитные козырьки (или зонты), главное, чтобы они не уменьшали тягу из трубы

Расстояние от трубы до легковоспламеняющейся кровли должно быть не менее 130мм (важно учитывать при обшивке)

Смотреть видео

Оформление печной трубы на кровле Ондулин.

Доскональное соблюдение всех требований гарантирует надежность и долговечность конструкции.

Проверка установки

После завершения установки юбки на дымоход, необходимо провести проверку правильности установки для обеспечения безопасной эксплуатации системы отопления.

1. Внешний осмотр:

Осмотрите дымоход снаружи и проверьте его на наличие видимых повреждений, трещин, или утечек. Если вы обнаружили повреждения, обратитесь к специалисту для ремонта или замены.
Убедитесь, что юбка установлена прочно и плотно прилегает к дымоходу. Она должна быть правильно закреплена и надежно фиксироваться, чтобы предотвратить перемещение или смещение.

2. Визуальный осмотр внутри:

При наличии возможности, осмотрите внутреннюю поверхность дымохода с помощью фонарика или зеркала

Обратите внимание на наличие нагара, сажи или других отложений. Если вы обнаружили значительное скопление нагара или сажи, рекомендуется провести его удаление перед началом работы системы отопления.
Проверьте сечение дымохода и убедитесь, что его размеры соответствуют рекомендациям производителя

Неправильный размер дымохода может привести к недостаточному тяге или другим проблемам в работе системы отопления.
Осмотрите место соединения юбки с дымоходом и убедитесь, что соединение между ними плотное, без зазоров и протечек.
Проверьте состояние изоляции вокруг дымохода. Наличие повреждений, трещин или износа может привести к утечке газов или тепла, а также потере эффективности системы отопления.

По завершении визуального осмотра, рекомендуется провести тестовый запуск системы отопления с установленной юбкой на дымоходе. Убедитесь, что дымоход работает корректно, нет неприятных запахов или внешних признаков проблемы.
Проверьте работу тяги, используя надежные методы, такие как проверка раскрытия клапана на дымоходе, его показаний и отсутствия задымления в помещении.

Примечание: Если у вас возникли какие-либо сомнения или проблемы при самостоятельной проверке установленной юбки на дымоходе, рекомендуется обратиться к квалифицированному специалисту для детальной проверки и диагностики системы отопления.

Проверка состояния дымохода

Перед установкой юбки на трубу дымохода необходимо провести проверку состояния самого дымохода. Это поможет убедиться в его исправности и готовности к использованию.

Вот несколько шагов, которые следует выполнить для проверки состояния дымохода:

Осмотрите внешнюю поверхность дымохода на наличие трещин, ржавчины или других повреждений

Если вы обнаружите какие-либо дефекты, обратитесь к специалисту для проведения ремонта.
Проверьте состояние внутренней поверхности дымохода
Особенно важно обратить внимание на наличие нагара, сажи или других загрязнений. Если дымоход сильно загрязнен, рекомендуется его прочистить перед установкой юбки.
Проверьте правильность установки дымохода
Убедитесь, что он надежно закреплен и не имеет провисаний или люфтов.
Проверьте состояние внутренних элементов дымохода, таких как дефлекторы или вставки

Убедитесь, что они не повреждены и функционируют должным образом.

Если при проверке состояния дымохода вы обнаружили какие-либо проблемы или сомнения, рекомендуется обратиться к специалисту для консультации и ремонта. Это поможет избежать возможных проблем в будущем и обеспечить безопасность использования дымохода.

Классификация

Выбирая козырек, учитывайте несколько характеристик.

По материалу

От качества и вида материалов зависит долговечность козырька

При выборе вариантов, обратите внимание на медные приспособления. Такой материал, старея, становится привлекательней и будет надежно служить в течение 50 лет. Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки

Или придется ежегодно снимать колпак и снова покрывать его краской

Основную деталь – зонтик, лучше выполнять из нержавеющей стали или оцинковки. Или придется ежегодно снимать колпак и снова покрывать его краской.

Уступая медному козырьку по сроку службы на 15-20 лет, нержавеющие детали стоят на порядок дешевле.

Титан – привлекателен своей долговечностью и хорошими свойствами металла, но стоит дороже нержавейки.

Поэтому в этом вопросе (какой колпак лучше?) однозначного совета нет.

Кто-то покупает медный колпак с архитектурной композицией, или простой зонтик из оцинковки – любая конструкция должна надежно защищать дымоход. А внешний вид – это понятие второстепенное.

По форме

Здесь выбор настолько индивидуален, что давать советы невозможно. Просто перечислим формы колпаков, а выбор зависит от предпочтения покупателей или домашних мастеров:

полуцилиндрическая или сводчатая;
четырехскатная, самая простая и востребованная конструкция;
шатровая – ближе к европейскому стилю зданий и крыш;
с двумя скатами, встречается на половине крыш в стране;
выполненная в виде шпиля башни, напоминает колпаки в готических замках;
плоская с небольшим скосом – такую конструкцию принято устанавливать на модерновый стиль архитектуры здания.

Нередко можно встретить колпаки с встроенными флюгерами, с выполненной специальной заслонкой, обеспечивающей достаточную тягу и выход отработанных газов даже при сильных порывах ветра.

Поток воздуха, поступающий в дымоход, создает воздушную пробку и снижает до минимума количество кислорода в топочном отсеке.

По назначению

По назначению защитные устройства подразделяются:

колпак устанавливаемый на дымоход печи, работающей на твердом топливе;
для обслуживания котлов отопления и пиролизных печах, устанавливают козырьки с открытыми соплами;
котлы, работающие на газе, солярке оснащаются дефлекторами с открытым соплом. Такие устройства создают дополнительную тягу и могут служить для вентиляции всего помещения и создания благоприятных условий для сгорания топлива.

Этапы отделки дымохода металлопрофилем

Смотреть видео — обшивка металлопрофилем часть 1

Обшивка дымохода 1 часть wma

Для обшивки дымохода жестью необходимо подготовить следующие приспособления:

Инструмент для резки листов. Идеальный вариант – циркуляционная пила или электрический лобзик, если же объем работ небольшой, можно обойтись ножовкой или ножницами по металлу. Использовать болгарку не рекомендуется, так как при ее контакте с металлическим листом происходит нагрев поверхности, из-за которого материал может деформироваться.
Уровень для максимальной точности монтажа.
Саморезы и шуруповерт для крепления листов.

Сам монтаж обшивки проходит по нижеприведенному плану:

Изготавливается и устанавливается металлический или деревянный каркас, на который будет крепиться обшивка.

Раскройка металлопрофиля.
Укладка листов.

Закрепление листов при помощи саморезов.

Герметизация стыков.
Установка специальных уголков в местах стыка для эстетической привлекательности.

Смотреть видео — обшивка металлопрофилем часть 2

Обшивка дымохода 2 часть

Главное в монтаже – максимально ровная укладка нижнего ряда (в месте стыка с кровлей), так как от нее в большей мере зависит герметичность и надежность конструкции.

Установка и обслуживание юбки для дымохода

1. Подготовительные работы

Перед началом установки юбки для дымохода необходимо провести некоторые подготовительные работы:

Определите место, где будет установлен дымоход. Убедитесь, что выбранное место соответствует требованиям безопасности и не нарушает нормы строительного кодекса.
Очистите поверхность от грязи и шлака для надежного прилегания юбки для дымохода.
При необходимости снимите старую юбку для дымохода и удалите все остатки.

2. Установка юбки для дымохода

Процесс установки юбки для дымохода включает в себя следующие шаги:

Разложите юбку для дымохода на рабочей поверхности и убедитесь, что она полностью расправлена и не имеет повреждений.
Осмотрите дымоход и его соединения на предмет дефектов или потери целостности. Если обнаружены проблемы, необходимо их устранить перед установкой юбки.
Наденьте юбку на дымоход, убедившись, что она находится в нужной позиции и покрывает все соединения.
Установите зажимы или металлические кольца на юбку для дымохода, чтобы обеспечить надежное крепление и предотвратить ее смещение.
Проверьте, чтобы юбка была плотно прижата к дымоходу и не имела зазоров или просветов.

3. Обслуживание и проверка юбки для дымохода

После установки юбки для дымохода необходимо регулярно проводить ее обслуживание и проверку. Вот несколько важных задач, которые необходимо регулярно выполнять:

Очищение юбки от загрязнений и сажи. Процесс очистки зависит от материала, из которого изготовлена юбка, и может включать использование специальных моющих средств или щеток.
Проверка наличия повреждений или износа. В случае обнаружения дефектов, юбку необходимо заменить, чтобы избежать потенциальных проблем с дымоотводом.
Проверка надежности крепления. Убедитесь, что зажимы или кольца на юбке надежно закреплены и не имеют признаков повреждений или коррозии.

Следуя простым рекомендациям по установке и обслуживанию юбки для дымохода, вы сможете обеспечить безопасность и надежность работы вашего дымохода на протяжении долгого времени. Не забывайте выполнять регулярную проверку и поддерживать юбку в чистоте и исправности, чтобы избежать потенциальных проблем.

Зачем утепляют дымоходные трубы

Для понимания коснемся теории. Чтобы печь топилась «весело», температура дымовых масс на выходе из трубы должна быть достаточно высокой. Как раз из-за разницы температур дыма и наружного воздуха и создается тяга — горячие массы стремятся вверх.

Но, проходя по каналам печи, отработанные газы теряют тепло, отдавая его стенкам колодцев, и к трубе подходят заметно остывшими. Что происходит дальше?

Чем это грозит?

Названные последствия и есть ответ на вопрос — нужно ли утеплять дымоходную трубу. И основные задачи здесь две:

Сохранить или улучшить тягу.
Утеплить трубу от конденсата.

Это касается не только печного отопления, но и отопления газом.

Разновидности

Изобилие форм и видов дымоходов вынуждают производителей выпускать колпаки разнообразных форм, стилей, размеров. В строительных магазинах встречаются изделия следующих видов:

Стандартная флюгарка. Ее зонтик представляет собой пирамидку, изготовленную из листового металла, с помощью кронштейнов прикрепленную к фартуку-капельнику.

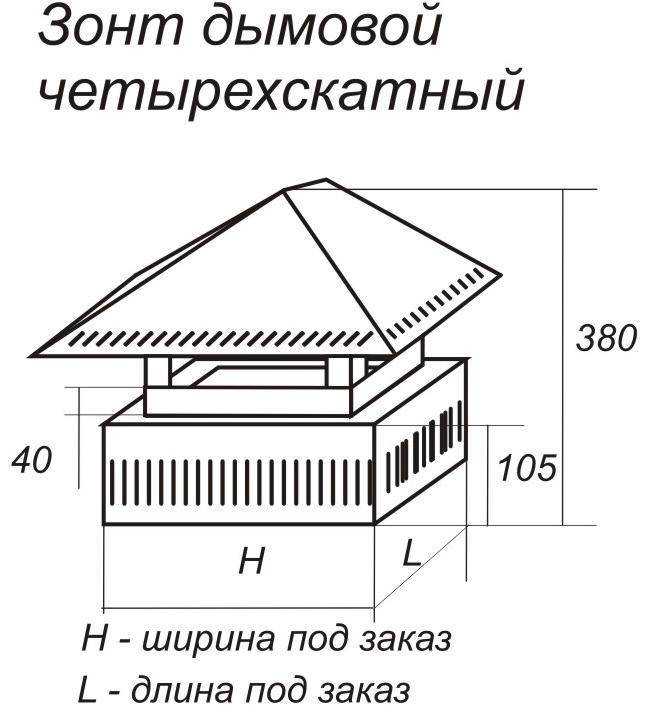

Четырехскатная флюгарка. Навершие таких моделей напоминает вальмовую четырехскатную крышу. Как правило, их используют для прямоугольных труб из кирпича.
Флюгарка с полукруглым зонтиком. Ее используют для монтажа на крышах домов в европейском стиле. С точки зрения увеличения тяги она имеет низкую эффективность, однако, красиво смотрится на скате.
Плоская флюгарка. Ее оснащают плоским прямоугольным зонтиком, используют для зданий в стиле минимализм и модерн. Плоская крышка колпака не позволяет скатываться снегу, из-за чего кронштейны таких моделей испытывают повышенную нагрузку, иногда деформируются.
Круглая флюгарка с зонтиком в виде конуса. Из применяют для защиты труб круглого сечения из нержавейки, такие модели не оснащают капельником.

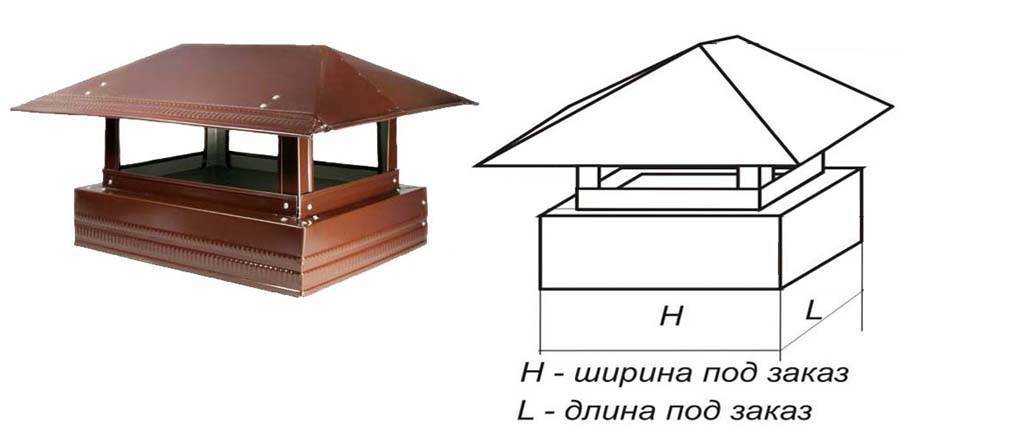

Разновидности колпаков для дымохода

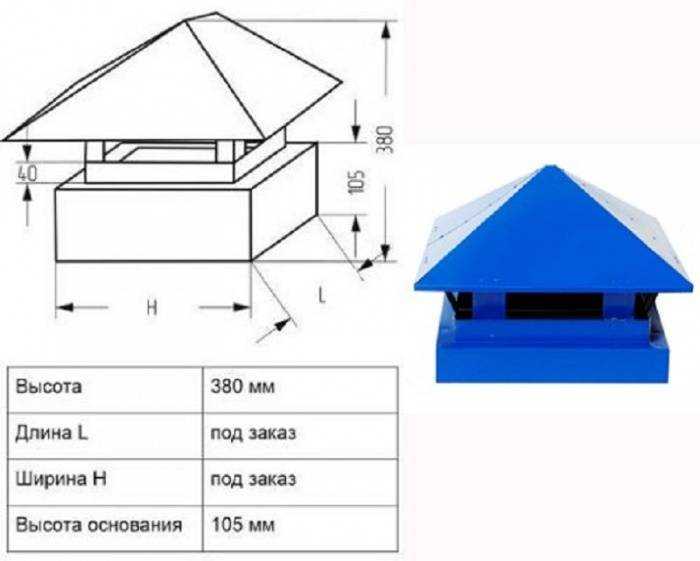

Разные виды колпаков на трубу

Как сделать дымник для дымохода своими руками

Невзирая на то, что конструкция накрывки проста (о чем мы уже неоднократно говорили), сделать подобное приспособление в домашних условиях достаточно сложно. Следовательно, если опыта в данной сфере у вас нет, вначале сделайте точный чертеж и перенесите его на кусок картона соответствующего размера, вырежьте и тщательным образом продумайте возможные способы крепежа и соединений. Затем, как только ситуация более-менее прояснится, вырежьте соответствующие части из металла и можете начинать сборку

Повторимся, очень важно правильно измерить дымоходную трубу, а также четко придерживаться полученных данных в процессе изготовления

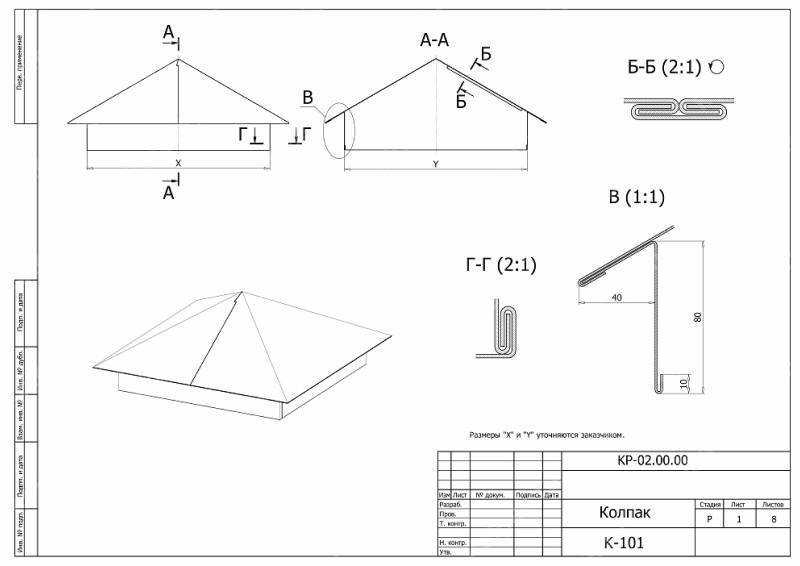

Чертеж колпака на дымоходную трубу

Ниже приведен один из простейших вариантов – чертеж колпака, выполненного с крышей на четыре ската. Для определения правильного угла используйте формулу, указанную на первом рисунке.

Подготовка и инструменты для установки юбки на трубу дымохода

Перед установкой юбки на трубу дымохода необходимо выполнить несколько важных подготовительных шагов. Это поможет обеспечить правильную и надежную установку, а также продлит срок службы дымохода.

Вот список необходимых инструментов и материалов, которые понадобятся вам для установки юбки на трубу дымохода:

1. Лестница или стремянка

Для доступа к верхней части трубы дымохода потребуется лестница или стремянка. Убедитесь, что они крепкие и стабильные, чтобы предотвратить возможные травмы в процессе установки.

2. Монтажные крепежные элементы

Вам понадобятся монтажные крепежные элементы, такие как скобы, хомуты или специальные фиксаторы, чтобы правильно закрепить юбку на трубе дымохода. Обратитесь к руководству или производителю юбки для определения необходимых крепежных элементов.

3. Щетка для чистки

Прежде чем установить юбку, рекомендуется очистить трубу дымохода от сажи и других загрязнений с помощью щетки для чистки. Это поможет обеспечить более эффективную работу дымохода и предотвратить возможные проблемы в дальнейшем.

4. Рабочие перчатки и защитные очки

В процессе установки юбки на трубу дымохода следует использовать рабочие перчатки и защитные очки. Это поможет защитить вас от возможных травм и случайного попадания мусора или сажи в глаза.

5. Классическая юбка для дымохода

Выберите юбку для дымохода, соответствующую размеру вашей трубы дымохода и совместимую с вашей системой отопления. Обратитесь к руководству или производителю юбки для получения рекомендаций по выбору подходящей модели.

Теперь у вас есть все необходимые инструменты и материалы для установки юбки на трубу дымохода. Продолжайте чтение следующих разделов, чтобы узнать, как правильно выполнить установку юбки на трубу дымохода.

Выбираем подходящий материал

На сегодняшний день материалов для изготовления существует достаточно много. Но в большинстве случаев используется нержавеющая сталь, притом с полимерным напылением. Если таковой нет, то вполне подойдет алюминий, сплав цинка с титаном или медь. То, насколько правильно был подобран материал для работы, много в чем влияет на долговечность самого изделия.

Нередко производители оборудуют свои изделия не только защитной сеткой, но также специальными теплоотражающими экранами. И в то время как сетка защищает канал от птиц, экраны предотвращают перегрев полимерной поверхности и ограждают ее от искр, которые могут вылетать из трубы.

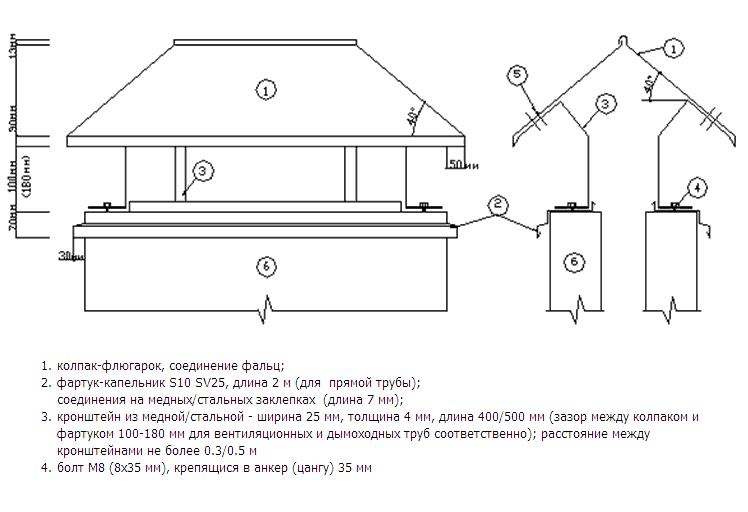

Колпак на дымоход с сеткой и экраном

В процессе проектировки уделите особое внимание капельнику – специальному приспособлению, выполненному в виде юбки и предотвращающему попадание снега или дождя на внутренние поверхности кладки дымоходного канала. Другим словами, колпак на трубу дымохода защищает канал не только снаружи, но и изнутри

Итак, самыми доступными материалами, которые можно будет использовать при создании дымника, являются:

нержавеющая сталь;
медь;
оцинкованное железо.

Не забывайте при этом о том, что изделия в большинстве случаев устанавливаются в труднодоступные места, в связи с чем материал, который выбран для работы, обязательно должен быть качественным и невосприимчивым к атмосферным воздействиям. Если выбирать из приведенных выше материалов, то самым подходящим в этом плане вариантом является именно медь.

Герметизация прямоугольных и квадратных труб

Обеспечить надежность крыши в местах ендов и примыканий поможет галстук из металлических деталей (планок примыкания), которые заводят под покрытие на 150-200 мм.

Перед тем, как наложить профнастил, необходимо загерметизировать место прохода стояка мембраной.

В материале делают крестообразный вырез, и приклеивают к стенкам дымохода на высоте более 5 см.
Под верхнюю планку примыкания крепят самоклеющуюся ленту «Вакафлекс»: снизу, сбоку, затем сверху.

Иногда дымоход устраивают в готовой крыше, вырезая в профнастиле отверстие с запасом 1,5-2 см. Для этого металлический лист в месте примыкания прямоугольной трубы отгибают, приклеивают гидроизоляционную мембрану и устанавливают нижнюю, затем верхнюю обрешетку, плотно прижатую к кровельному пирогу и дымоходу.

Меры безопасности при монтаже дымохода должны строго соблюдаться

Оштукатуривание трубы

Во избежание образования толстого слоя штукатурки, следует знать, как правильно утеплить трубы:

Для начала заделайте цементным раствором все имеющиеся неровности на трубе;
Затем обтяните стенки армирующей сеткой;
Завершающим этапом является нанесение штукатурки.

Армирующая сетка позволит штукатурке хорошо держаться на трубе и не трескается при высыхании

Укрепление трубы асбестоцементом

Обшивка дымохода асбестоцементом требует использования цементно-известковой смеси, наносимого на поверхность плит.

Дымоотвод армируют сеткой и набрызгивают первый слой раствора.
На отрезки изоляции наносят новый слой смеси и крепят к поверхности дымохода.

Обшивка листовым железом

Изолируя металлическую трубу, следует соблюдать расстояние дымохода от горючих материалов — 60см.

Конструкцию обворачивают минватой толщиной 5 см внахлест, зажимают стальной проволокой. Поверх обворачивают металлическим листом.
В предварительно подготовленные зазоры вставляют заклепки, замыкают головки фиксаторов специальным инструментом.

Какая преследуется цель

При подготовке чертежей важно предусмотреть прямое расположение трубы, идущей от печи

Максимальная температура нагрева внешней стенки дымохода не должна превышать 50 градусов.
Гидроизоляция кирпичной печной трубы на крыше позволяет соблюдать установленные нормы, а металлические элементы потребуют дополнительного утепления, предупреждающего образование конденсата.

После монтажа трубы, достаточно провести оштукатуривание с последующей укладкой миллитового кремнезема, теплоизоляционной ваты МКРР – 130 или рулонного фетра МКРФ-100.

Зачем нужен

Возможно, у вас возник вопрос, почему раньше (лет так 50 и более назад) на печные трубы колпаки не одевали? Все дело в доступности материала. В то время в нашей стране достать хороший листовой металл было иногда весьма затруднительно. Конечно, это немного снижало срок службы трубы печи и ее приходилось перекладывать (нередко вместе с самой печью) гораздо раньше, чем если бы дымоход был защищен сверху колпаком.

Другой вопрос – насколько эффективна такая защита? Если мы заглянем в справочники, то обнаружим следующую информацию: для кладки трубы печи рекомендуется применять огнеупорный полнотелый кирпич с показателем морозостойкости не менее 40. То есть тот кирпич, который выдержит без разрушения более 40 вот таких циклов: кирпич помещают на 8 часов (!) в воду, затем – на 8 часов в морозильную камеру; затем дают ему оттаять и повторяют весь процесс.

Чем выше марка по морозостойкости (она прописана в документах, прилагающихся к той партии кирпича с завода-изготовителя, из которой вы покупали себе кирпич для кладки печи и ее трубы), тем дольше прослужит вам вся конструкция.

Проверка состояния дымохода и его герметичности

Перед установкой юбки на дымоход необходимо провести проверку его состояния и герметичности

Важно убедиться, что дымоход не имеет повреждений, трещин, дыр или других дефектов, которые могут привести к утечке газов или попаданию дыма в помещение. Такая проверка позволит избежать возможных проблем и повысить безопасность эксплуатации системы отопления

Шаг 1: Внешний осмотр дымохода.

Осмотрите внешнюю поверхность дымохода на наличие трещин, повреждений или инородных предметов.
Если обнаружены какие-либо дефекты, рекомендуется обратиться к специалисту для проведения ремонта или замены дымохода.

Шаг 2: Проверка герметичности дымохода.

Осмотрите места соединений дымоходных элементов (труб, углов, отводов) на наличие видимых щелей или трещин.
Если обнаружены какие-либо неплотности, можно использовать термостойкую герметизирующую ленту или специальные герметики для устранения проблемы.
При необходимости, советуем обратиться к профессионалу, чтобы проверить герметичность системы и выполнить ее дополнительную герметизацию, особенно при работе с газовыми отопительными котлами.

Шаг 3: Проверка тяги дымохода.

Убедитесь, что дымоход обеспечивает хорошую тягу, что особенно важно при использовании камина или печи.
Для проверки тяги можно воспользоваться специальным устройством — дымомером или обратиться к специалисту.
Недостаточная тяга может привести к попаданию дыма в помещение, поэтому при необходимости следует принять меры для увеличения тяги (например, очистить дымоход от сажи).

Советы:
1.
Если вы не уверены в своих силах или состоянии дымохода, лучше обратиться к специалисту. Неправильная установка юбки на дымоход может привести к опасным последствиям.

2.
Важно регулярно проверять состояние и герметичность дымохода, особенно перед периодом отопительного сезона.

Как устроен колпак для трубы дымохода?

Крышка.
Сетка.
Стек воды или по- другому названию капельник.
Угол наклона крыши, должен составлять 45 – 50 градусов, но можно угол наклона сделать больше или меньше, сделать высоту крышки.
Сетка даст возможность, не селиться птицам и делать гнезда. Это в будущем решит множество проблем.
Крышка предназначена для того, чтобы атмосферные осадки не попадали в трубу.
Стек воды или капельник предназначен для того, чтобы вода с колпака стекала вниз.

Принципы работы козырька для дымоходной трубы

Не дает стекать воде.
Не дает образовываться льду, что способствует долговечности кладки и всей конструкции в целом.
Потоки воздуха бьются об стенки и происходит обход со всех сторон.
Струя воздуха подхватывает дым и поднимает выше.
Из-за того, что воздух движется, он становится сильнее и тяга становится больше.
Если дымоход делают профессионалы, то это без проблем позволит, чтобы в доме сохранялось тепло, когда будете отапливать дом.

Классификация козырьков по форме

В виде шатра.
Четырехскатный козырек.
Двухскатный козырек.
В виде ровного листа.
В виде шпиля.
Сводчатый козырек.
В виде четырех щипцов.
Козырек в виде ровного листа, сделан из медного листа. Делают на дома в стиле модерн.
Если дом построен, как в Европе, то на такой дом устанавливают полукруглый козырек.
При установке четырехщипцового козырька, дымовая труба не заполнится снегом.

Классификация козырьков по типу металла

От материала зависит срок службы козырька

Следует обратить внимание на материал, из которого он изготовлен. Так, как козырек находится в недоступном месте, нет возможности за ним постоянно следить. Если колпак не будет выдерживать условия погоды, то система будет работать не стабильно

Самым популярным материалом считается медные сплавы и сама медь. Козырьки из меди самые надежные. При правильной установке козырька из меди, козырек прослужит 70 лет.
На втором месте сталь из оцинкованного железа. По качеству долговечности наравне с медью и медными сплавами.
На третьем месте идет козырьки из стальных листов. Они уступают меди по времени работы. Они прослужат порядка 40 лет.
Железо из нержавейки.
Сплавы из титана и из самого титана. Хорошо зарекомендовали себя. Долговечность гарантированна, мягкие, прочные.

Очистка дымохода от нагара и загрязнений

Очистка дымохода является важной процедурой, которую необходимо проводить регулярно для поддержания его эффективной работы и предотвращения возможных проблем. Нагар и другие загрязнения могут накапливаться в дымоходе со временем, что может привести к плохому тяге, задымлению комнаты и даже возгоранию

Чтобы правильно очистить дымоход, следуйте данной инструкции:

Убедитесь в безопасности

Перед началом работы убедитесь, что дымоход полностью остыл. Это избавит вас от возможности обжечься.
Оденьте защитную одежду, респиратор и очки, чтобы защититься от пыли и других загрязнений.
Установите лестницу или подставку для доступа к верхней части дымохода. Убедитесь, что они надежно закреплены и стабильны.

Совершите визуальный осмотр

Визуально оцените состояние дымохода

Обратите внимание на наличие нагара, сажи, дымовых перегородок или других видимых препятствий, которые могут препятствовать нормальному тяге.
Использование фонаря или лампы с ярким светом поможет осветить дымоход и заметить мелкие дефекты.

Очистка верхней и нижней части дымохода

С помощью специальной щетки или металлической щетки очистите верхнюю отверстие дымохода от нагара и других загрязнений.
Для очистки нижней части дымохода удалите заглушку и использование щетки или шнура с тяжелым грузом будет эффективным способом удаления нагара.
Обратите внимание на уровень загрязнения и возможность наличия сажи или других остатков горения.

Очистка прокладки

Проверьте состояние прокладки между трубами дымохода и стенками прокладки. Если она изношена или повреждена, замените ее.
Очистите прокладку от пыли и других загрязнений, чтобы обеспечить надежное соединение труб.

Проверка результата

После очистки дымохода проверьте его работу. Зажгите небольшой кусок газеты и поднесите его к дымоходу

Обратите внимание на пламя: должно быть прямым и стабильным, без дыма или задымления.
Если у вас остались какие-либо сомнения или проблемы с тягой, обратитесь к специалисту для дополнительной проверки и решения проблемы.

Правильная очистка дымохода поможет предотвратить возможные проблемы и обеспечить безопасную работу вашего отопительного оборудования. Постарайтесь проводить очистку регулярно, особенно перед началом отопительного сезона или при замечании каких-либо проблем с тягой.

Предпосылки для установки юбки на дымоход

Установка юбки на дымоход является неотъемлемой частью обустройства системы отопления. Юбка представляет собой защитное устройство, помогающее предотвратить попадание осадков, снега, падающих листьев и других посторонних предметов внутрь дымового пути.

Перед установкой юбки на дымоход необходимо учесть следующие предпосылки:

Тип дымохода: Перед установкой юбки необходимо определить тип дымохода. Существуют различные типы дымоходов, такие как металлические, кирпичные или керамические

Специфика каждого типа дымохода может отличаться, поэтому важно правильно подобрать юбку для конкретного типа дымохода.

Размер дымохода: Важно учитывать размер дымохода перед выбором юбки. Размер юбки должен соответствовать размеру дымохода для обеспечения надежного крепления и эффективной защиты

Размерный ряд юбок обычно указывается производителем.

Материал юбки: Материал юбки должен быть прочным, устойчивым к воздействию высоких температур и агрессивных веществ, которые могут присутствовать в дымовых газах
Определите, какие требования предъявляются к материалу юбки в вашем конкретном случае.

Крепление юбки: Обратите внимание на способ крепления юбки на дымоход. Он должен быть прочным и надежным, чтобы не допустить отрыва или перемещения юбки под воздействием ветра или других факторов.

Установка юбки на дымоход является ответственным и важным этапом. Следует учесть все предпосылки, чтобы добиться надежной и эффективной защиты дымового пути от внешних факторов.

Как установить колпак на трубу дымохода

При установке оголовника важно помнить, что безопасность системы и её правильное функционирование более значимы, чем эстетика внешнего вида. Именно поэтому необходимо неукоснительно соблюдать правила монтажа козырька, а именно:

Если КПД отопительного котла превышает 85 % недопустимо применять классическую пирамиду. Здесь подойдёт только конусный козырёк с открытым соплом, которая не покроется наледью при любом морозе;
Если дымоход выполнен из кирпича без вставок и напрямую подсоединён к теплогенератору, следует накрыть её крышкой со сквозным патрубком;
Внутри печных труб надлежит разместить пластину из нержавеющей стали, что существенно продлит срок эксплуатации козырька;
Если зонтик на трубу имеет продухи, оптимально использовать двускатные или вальмовые зонты.

Так как данный вопрос имеет значение, определяющее надёжность эксплуатации всей отопительной системы, его лучше не пытаться решать самостоятельно, а обратиться за консультацией к специалистам.

Шаги по установке юбки на дымоход

Установка юбки на дымоход является важным этапом процесса обустройства дымоходной системы. Юбка предназначена для защиты стен и потолка от высоких температур и пламени, а также для обеспечения эстетического вида дымохода. В данной инструкции представлены основные шаги по установке юбки на дымоход:

Подготовка инструментов

Перед началом установки необходимо подготовить необходимые инструменты, включая: отвертку, рулетку, ножницы, отрезной диск и электрический сверлильный станок.

Измерение дымохода

Измерьте диаметр дымохода с помощью рулетки для определения размера юбки.

Подготовка юбки

На основе полученных измерений, отрежьте юбку из огнеупорного материала с помощью ножниц.
Убедитесь, что юбка имеет достаточную длину для покрытия всего дымохода.

Отверстия для крепления юбки

Используя электрический сверлильный станок и отрезной диск, сделайте отверстия в верхней части юбки для крепления ее на дымоходе.

Установка юбки

Осторожно наденьте юбку на дымоход, обеспечив равномерное распределение юбки по всей длине.
Фиксируйте юбку на дымоходе, используя предварительно подготовленные отверстия.

Завершение установки

Убедитесь, что юбка плотно прилегает к дымоходу и надежно закреплена.
В случае необходимости, проверьте крепость крепежных элементов и дополнительно закрепите юбку на дымоходе.

Теперь, при следовании данной пошаговой инструкции, вы сможете правильно установить юбку на дымоход, обеспечив его надежную защиту и непрерывную работу.
