Как сделать заземление в розетке

Устанавливаем самостоятельно

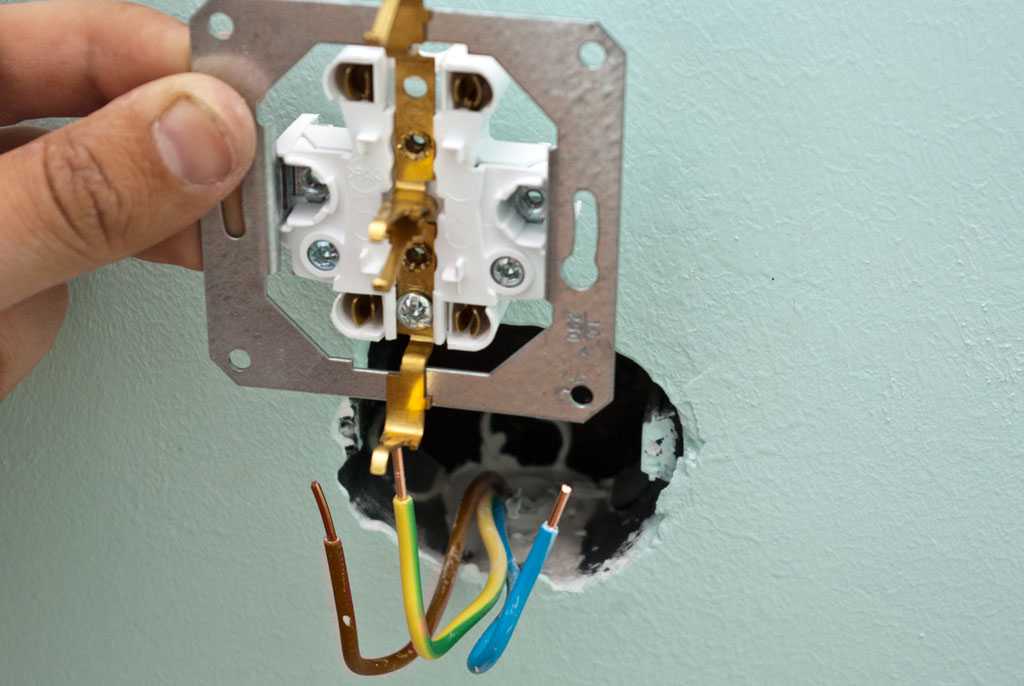

Перед тем как подключить розетку с заземлением, прежде всего, нужно определиться с проводами.

Если к подрозетнику (или по стене к месту установки наружной розетки) подведён стандартный трёхжильный кабель, проблем особых нет. В типовых стандартах чётко прописано, что провод «ноль» всегда должен быть синего или голубого цвета; провод «земля» — жёлто-зелёного. Для «фазы» подбирают провода других ярких окрасок. В случае если провод по цвету определить невозможно или применена нестандартная маркировка, вопрос усложняется.

• Сначала с помощью отвёртки-тестера находят «фазу». Для этого жало инструмента вставляют в отверстие розетки, а к противоположному концу инструмента прикладывают палец, обеспечивая таким образом внутренний контакт. Если лампочка внутри тестера загорелась – это «фаза».
• Нулевой провод и заземление различают с помощью прибора, который называется мультиметр. Поворотом ручки выставляется замеряемая сила тока – «свыше 220 вольт». Один контакт прикладывается к «фазе», второй – к нужному проводу. Если прибор покажет силу тока 220 В, — найден «ноль». Если показатель будет намного ниже – это провод заземления.
• После этого обязательно нужно отключить напряжение на щитке. Провода зачистить (10-12 мм, не больше) и, если есть возможность, залудить концы с помощью паяльника. Это действие обеспечит бо́льшую долговечность их работы. Порядок подключения «фазы» и «нуля» значения не играет.

• Если розетка находится в цепи, и есть входящие и выходящие провода, то их подсоединяют попарно. Все контакты тщательно закрепляют, но без пережима. Если контакт будет слабым, провода станут перегреваться. Корпус розетки вставляется в подрозетник, надевается и закрепляется крышка.
• Затем проверяется правильность установки розетки с заземлением. Для этого следует включить напряжение и приложить тестер к контакту «земли». Если лампочка загорится – монтаж выполнен неправильно.

Виды розеток с заземляющим контактом

Заземленные розетки различают по нескольким критериям:

• По способу монтажа — наружные (открытой или скрытой проводки), внутренние (скрытые).

• Мощность подключаемой нагрузки: силовые и стандартные. Через силовые подключаются мощные приборы, они могут пропускать большие токи. Но из-за этого выглядят грубовато. Для установки стараются выбрать место так, чтобы такая розетка не бросалась в глаза.

• По степени защищенности — для внутреннего (в помещениях) или наружного монтажа (на улице).
• Количество гнезд: с одним, двумя, тремя и более разъемами. Если разъемов более трех, называется изделие розеточный блок. Может быть совмещен с выключателем.

А вообще, есть разные модели розеток с заземлением. Например, с крышками. Их ставят на улице. Крышки нужны чтобы защитить контактные гнезда от засорения, заливания водой и попадания снега. Можно увидеть их и в доме. Но тут такие модели ставят, в основном, чтобы перекрыть доступ детям. Есть даже крышки на розетках, которые закрываются на ключ. Их можно, снова-таки, использовать как защиту от детей, а можно как защиту от несанкционированного подключения.

Бывают со всякими наворотами

Еще полезными могут быть розетки со шторками — это заменитель крышки. В них небольшие кусочки пластмассы крепятся при помощи пружин, закрывая разъемы. Шторки защищают разъемы от пыли, служат какой-никакой защитой от детей. Все-таки тяжелее воткнуть посторонний предмет в розетку, так как отодвигаются они только если нажимать сразу на обе шторки.

Использование трехжильного кабеля в электропроводке без заземления

Возникла необходимость в квартире замерить старую алюминиевую проводку, поставить счетчик и щиток. В доме сейчас нет защитного заземления, вся проводка 2-х жильная. Через 6 лет в доме будет капитальный ремонт электрики, нам сделают защитное заземление на дом.

Можно ли в квартире в новых розетках и щитке сейчас сделать защитное заземление, всё соединить, а подключить его к земле через 6 лет. Или развести 3-жильный кабель и в розетках третий провод не присоединять?

На вопрос отвечает: Алексей Бартош

Как раз так и НУЖНО делать. В связи с тем, что согласно ПУЭ 7 во всех строящихся или реконструирующихся зданиях должна применяться система заземления TN-C или TN-C-S, но вы сейчас технически сделать её не можете, поэтому электромонтажные работы должны производится с возможностью последующего перехода на систему TN-S или TN-C-S.

• Подвесные светильники линейного типа
• Светодиодные светильники прожекторы для уличной установки
• Подключить интернет старая розетка телефона
• Выключатель этюд одноклавишный скрытой установки
• Светильник из металла своими руками

Отличительные особенности розетки с заземлением

В магазинах строительных материалов или электрики представлены два типа розеток – с заземлением и без него. Необходимо знать, чем отличаются розетки с заземлением. Визуальная разница заключается в наличии двух дополнительных контактах над отверстиями и под ними, которые нужны для подключения к идентичным площадкам на вилке.

Специалисты советуют устанавливать розетки с заземлением в следующих случаях:

• для подключения на кухне электроприборов мощностью более 2,5 кВт, так как при коротком замыкании удар током может привести к летальному исходу;
• в промышленном производстве для подключения оборудования;
• для работы приборов, изготовленных по европейским стандартам.

Изделия имеют следующие технические параметры:

• сила тока 8 или 16 ампер;
• напряжение от 220 до 250 Вольт;
• мощность 3,6 или 7,2 киловатт.

Устройство розеток с заземлением может отличаться. Они бывают внутренними и внешними. Первые представляют собой накладки и подключаются внешней проводкой. Их часто монтируют в хозяйственных помещениях. Внутренние розетки вставляют в паз и закрепляют на стене при помощи металлических клиньев.

По числу лунок розетки разделяют на одинарные, двойные, многосекционные. Изделия на одно или два ложа устанавливаются в общий подрозетник. Многосекционные требуют отдельного подрозетника для каждого блока.

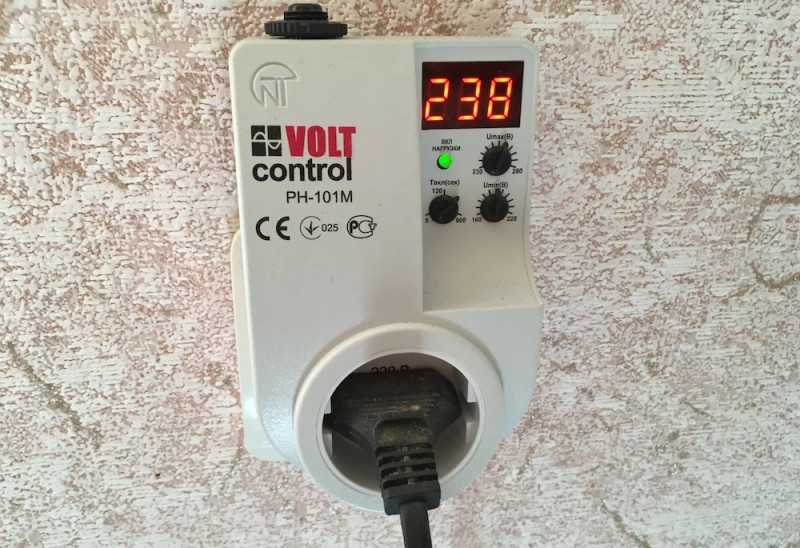

Иногда производители снабжают розетки стабилизаторами, индикаторными дисплеями, механизмами для аварийного отключения.

Как подключить розетку без заземления если есть заземляющий провод

Как установить наружную розетку без заземления?

Сегодня будем устанавливать розетку . Вот она.

Перед установкой необходимо разобрать розетку, чтобы получить доступ к ее контактам и получить возможность закрепить ее на стене. Для этого откручиваем снаружи два болта, которые крепят корпус к основанию.

Вот что нас ждет внутри.

В розетке без заземления всего два контакта, к которым и крепим фазу (коричневая жила) и проводник PEN (голубая жила). Полярность тут не играет роли. Подключаемые провода заводятся в разъемы справа (это только для рассматриваемого случая, а так контакты в разных розетках могут находиться в разных местах) и затягиваются двумя болтами как на фото ниже.

Тут я подключаю провода на весу, т.е. когда розетка еще не закреплена на стене. Мне так удобнее. К установленной розетке провода уже сложнее подключить, так как нужно «изгибаться» и подстраиваться, чтобы жила попала точно в разъем. Далее крепим наружную розетку к стене. В моем случае поверхность не бетонная и я ее просто прикрутил к стене саморезами, но если стена бетонная, то сначала размечаете места крепления, сверлите отверстия и забиваете дюбеля (обычно 6х40 мм).

Должно получиться как-то так.

Теперь устанавливаем крышку на место.

Ага! Нам мешает подходящий провод. Чтобы он не мешал нужно в крышке вырезать для него проем. Это делается ножом или бокорезами в месте, где есть соответствующая разметка.

Крышку с вырезанным проемом для провода ставим на место, закручиваем два болта крепления, подаем на нее электричество и можно смело пользоваться.

Как видите монтаж наружной розетки без заземления очень простой.

Если в вашем доме есть заземление, то читайте: Как установить наружную розетку с заземлением?

Шаги по подключению тройной розетки

Подключение тройной розетки без заземления должно быть осуществлено с особым вниманием и в соответствии с правилами электробезопасности. Ниже приведены основные шаги для правильного подключения тройной розетки:

1. Выключите электрическое питание. Прежде чем начать, убедитесь, что электрическое питание отключено, чтобы избежать риска удара током.
2. Выберите место установки. Разместите тройную розетку в нужном месте, удобном для подключения электроприборов.
3. Подготовьте инструменты и материалы. Для подключения тройной розетки вам понадобятся: фазировка, растяжки, отвертка, наждачная бумага, электроизоляционная лента и тд.
4. Откройте тройную розетку. С помощью отвертки откройте крышку тройной розетки, чтобы получить доступ к внутренним проводам.
5. Подключите провода. Подключите фазу, нуль и заземление к соответствующим выводам тройной розетки, соблюдая правильный цвет проводов.
6. Закройте тройную розетку. Плотно закройте крышку тройной розетки, чтобы защитить подключение и предотвратить возможные короткое замыкание или повреждение проводов.
7. Включите электрическое питание. После того, как тройная розетка была правильно подключена, включите электрическое питание и проверьте работоспособность розетки.

Обратите внимание, что эти шаги предоставляют общие указания по подключению тройной розетки без заземления и могут отличаться в зависимости от конкретной модели и производителя розетки. При неуверенности или отсутствии навыков работы с электрическими проводами, рекомендуется обратиться к профессионалу

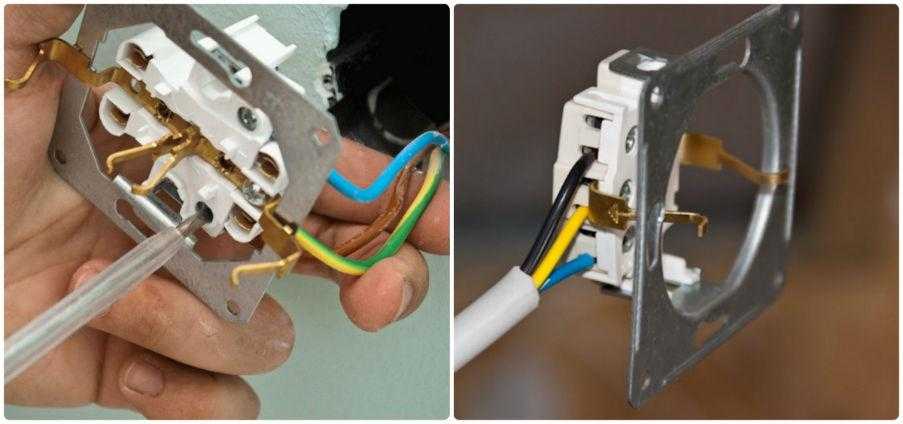

Шаг 3: Подключение трехжильного провода к розетке

После того, как вы убедились, что напряжение в сети отключено и следуете правилам безопасности, вам необходимо будет подключить трехжильный провод к розетке. Это важный шаг, который требует аккуратности и следования инструкции.

1. Первым делом, разделите концы трехжильного провода, чтобы создать три отдельных провода — фазный (обычно цветом фазного провода является красный или коричневый), нулевой (белый провод) и заземляющий (зеленый или желтый провод).

2. Затем, с помощью отвертки или подходящего инструмента, ослабьте зажимы на розетке. У вас должна быть возможность увидеть отвертку, на которую необходимо надеть изоляционную трубку, чтобы избежать контакта с проводами.

3. Подключите фазный провод к контакту на розетке, обычно это контакт с надписью «L» или «+».

4. Затем, подключите нулевой провод к контакту на розетке, обычно это контакт с надписью «N» или «-«.

5. Наконец, подключите заземляющий провод к контакту на розетке, обычно это контакт с символом заземления или надписью «G».

6. Проверьте, что все провода надежно подключены и при необходимости, заверните зажимы. Убедитесь, что изоляционная трубка находится на своем месте и защищает вас от возможного контакта с проводами.

Теперь вы подключили трехжильный провод к розетке без заземления. Однако, помните, что подключение провода к розетке является сложной задачей и требует навыков электрика. Если у вас есть сомнения или неуверенность в своих способностях, рекомендуется обратиться к профессионалу.

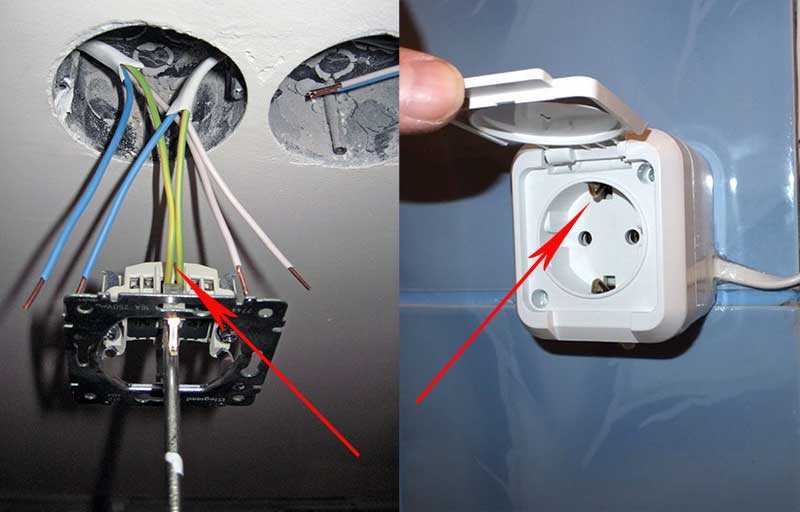

Как проверить наличие земли в розетке

С тем как подключить розетку с заземлением разобрались, но желательно еще понять, работает заземление или нет. Чтобы сделать все официально, надо пригласить электриков. Они при помощи омметра проведут измерения параметров заземления. Вообще, эта процедура обязательна перед вводом электропроводки в эксплуатацию — сегодня без заземления никто вам электричество не подключит. Причем заземление должно отвечать требованиям, но вот на розетках его никто не проверяет. Надо только приглашать электриков.

В разных странах розетки и заземляющие контакты имеют разную форму. В нашей стране действует тип F

Самостоятельная проверка

Можно проверить качество заземление в розетке самостоятельно. Но учтите: все подобные способы запрещены нормативными документами. «Нормальных» и безопасных просто нет. Есть рискованные, при которых можно получить поражение электротоком. Проверяют обычно при помощи контрольки — это патрон с лампой накаливания на 220 В небольшой мощности (25-30 Вт). К выводам патрона прикручены/припаяны два провода сечением 2,5 мм². Для удобства к концам проводов можно припаять крокодилы. И лучше, если они будут иметь изолированный корпус — проще будет соблюдать технику безопасности.

Проверки при помощи лампочки запрещены

Сначала на розетке определяем фазу. Даже если вы ее только что подключили, перепроверьте. Сделать это можно при помощи отвертки-индикатора: если при прикосновении щупом отвертки горит светодиод — это фаза. Далее, к найденной фазе подключаем один из проводов контрольки. Вторым проводом касаемся нуля — лампочка должна загореться. При прикосновении к земляному проводу — должно сработать УЗО, так как своей проверкой вы создали ток утечки. Если так и произошло — заземление и УЗО у вас работают нормально.

Если проводка старая и УЗО нет, лампа просто будет гореть. По яркости ее свечения можно определить нормальные или нет параметры у заземления. По идее, яркость горения при подключении через ноль и землю отличаться не должны. Это если «земля» нормально работает. Если с «землей» яркость заметно падает, параметры заземления плохие и необходимо переделывать, проверять контакты, штыри и т.д.

К вопросу о безопасности

Еще раз обращаем внимание: для проверки работоспособности заземления в розетках лучше пригласить электрика. Он проведет замеры, и по результатам даст заключение

Но если вы все-таки решили испробовать один из методов самостоятельной проверки, надо хорошо подготовится, соблюдать все возможные предосторожности:

Не прикасаемся руками к оголенным проводам и металлическим частям

• Под ноги положить резиновый коврик.
• Браться руками только за изолированные части.
• Не проверять одному. Чтобы «в случае чего» было кому отреагировать.

Но как мы уже сказали неоднократно выше, лучше позовите электрика. Пусть подключить розетку с заземлением вы в состоянии самостоятельно, но проверить качество работ лучше все-таки доверить профессионалу.

Неправильное подключение — на что обратить внимание?

• На щитке отключите электроснабжение;
• Внимательно осмотрите щит и убедитесь, что электричество отключено;
• Далее специальным индикатором (так называемая индикаторная отвертка) необходимо убедиться, что фаза отсутствует на всех 3-х проводах, точнее на их оголенных частях;
• Открутите винт на корпусе, ослабьте лапки, уберите старое изделие;
• Если подрозетник в плохом состоянии его можно почистить или поменять на новый;
• Снимаем внешнюю изоляцию;
• Зачищаем концы проводов.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Определение типа проводки

Установку розетки с заземлением осуществляют в тех домах, где проложена трехжильная проводка. В жилищах с проводкой, включающей только две жилы, нет смысла монтировать такую заземляющую розетку, поскольку она не будет выполнять возложенную на нее задачу.

Поэтому первое, что следует выполнить – определить, какой тип проводки в квартире. Если электропроводка в доме устаревшая двухжильная, ее придется заменить на трехжильный аналог. Современная трехжильная проводка по всем параметрам соответствуют всем стандартам безопасности.

Замена проводки – дополнительная статья расходов, но затраты непременно окупятся долгой «жизнью» электроприборов и безопасностью домочадцев

Узнать, имеется ли в электрическом щите шина заземления, можно у электрика, обслуживающего ваш подъезд или дом. Тип проводки определяют и по количеству проводов. Если к точке подключения подведен двухжильный кабель, значит в наличии только «фаза» и «нейтраль».

Если розеточная линия проложена от щита двухпроводным кабелем, нужно лишь к каждой точке подвести от электрощитка третий заземляющий провод. Но эту процедуру можно выполнить только при условии, что щиток освещения оснащен заземляющей шиной.

В пункте 1.7.127 действующего ПУЭ четко прописано, что заземляющий проводник должен быть выполнен из медного изолированного провода сечением не менее 2,5 кв.мм.

Чтобы ввести новую линию розеток, стоит воспользоваться готовым трехжильным кабелем, уже оснащенным заземляющим проводом

Прокладывать кабель сечением в 1,5 мм2 от распределительной коробки к розетке не целесообразно. Ведь в этом случае «запитать» мощный прибор от нее невозможно. Для однофазной сети лучше брать сечение с запасом – 2,5 мм2.

Для проводки под розеточную группу в квартирах и частных домах выбирают кабель маркировки ВВГ, для деревянных построек и пожароопасных помещений – ВВГнг.

Главное требование к защитному проводу – в его цепи не должно присутствовать отключающих устройств. Поэтому его монтируют помимо любых предохранителей, автоматов и рубильников.

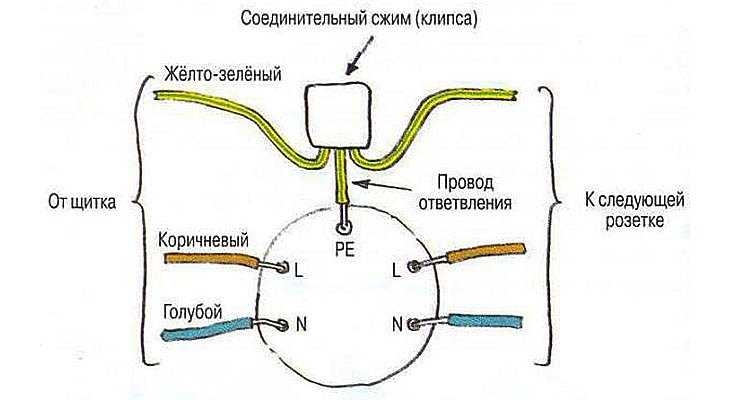

Согласно пункту СНиПа 3.247 запрещено выполнять последовательное соединение защитных проводников; каждую новую точку следует подключать своим кабелем

Последовательное заземление чревато тем, что при возникновении аварийной ситуации может произойти электромагнитная несовместимость. Подключенные электроустановки будут создавать помехи, которые могут привести к нежелательным последствиям, при которых защитный контур не справится с возложенной на него задачей.

Как правильно выбрать розетку

При выборе розетки следует учитывать несколько параметров:

1. Материал, из которого изготовлено изделие. Самым надёжным корпусом считается керамический. Он практически не подвержен коррозии, хорошо справляется с нагреванием.
2. Разновидность металла. Лучшими среди представленных в продаже являются детали из нержавеющей стали.
3. Мощность розетки. Специалисты советуют покупать двугнёздные изделия, их мощность – 16 А.
4. Тип розетки: внешний или внутренний. Предпочтение стоит отдавать второму варианту. Он позволяет экономить пространство. Однако, внешние розетки легче и быстрее монтировать.

Выбирая изделия, можно учитывать также их дизайн, цвет. Они должны подходить к оформлению помещения.

Преимущества использования тройной розетки без заземления

1. Простота установки

Тройная розетка без заземления не требует сложных подключений, поэтому ее установка является достаточно простой и может быть осуществлена без привлечения специалистов.

2. Экономия пространства

Использование тройной розетки без заземления позволяет экономить пространство в электрической сети. Одна розетка заменяет три отдельные и позволяет подключить несколько устройств, что особенно удобно в помещениях с ограниченной электросетью.

3. Удобство использования

Тройная розетка без заземления обеспечивает возможность одновременного подключения нескольких устройств к одному источнику питания. Это сокращает количество кабелей и упрощает организацию электропроводки.

4. Экономия времени

Использование тройной розетки без заземления позволяет сократить время подключения и настройки электрооборудования. Благодаря удобству использования множественные устройства могут быть подключены одновременно, что экономит время и упрощает процесс работы.

5. Экономия денег

Тройная розетка без заземления является более доступным и дешевым вариантом по сравнению с установкой нескольких отдельных розеток. Это делает ее привлекательным решением для экономии денег при обустройстве электрической системы.

Сравнение преимуществ использования тройной розетки без заземления
Преимущество
Описание

Простота установки
Не требует сложных подключений, легко устанавливается

Экономия пространства
Заменяет три отдельные розетки и экономит пространство в сети

Удобство использования
Позволяет подключить несколько устройств одновременно

Экономия времени
Сокращает время подключения и настройки электрооборудования

Экономия денег
Более доступный и дешевый вариант установки розеток

Как правильно подключить трехжильный провод к розетке без заземления?

Если у вас нет заземления, но вы все же хотите подключить трехжильный провод к розетке, вам необходимо принять несколько мер предосторожности. Это поможет обеспечить безопасность и избежать возможности получения удара электрическим током

Перед тем как начать, убедитесь, что вы обладаете достаточными знаниями и навыками в области электрики. В случае сомнений лучше обратиться к специалисту.

Ниже приведены шаги, которые вы можете следовать, чтобы правильно подключить трехжильный провод к розетке без заземления:

Шаг 1: Первым делом, выключите электричество, отключив соответствующий выключатель в электрощитке. Убедитесь, что никто не будет случайно включать питание в процессе работы.

Шаг 2: Проверьте провода. У трехжильного провода должно быть три цветных жилы — фазовая (обычно желтая, красная или черная), нулевая (обычно синяя) и заземляющая (обычно зеленая).

Шаг 3: Открутите крышку розетки и ослабьте клеммы (обычно винты), которые держат провода.

Шаг 4: Подключите фазовую жилу провода к легко опознаваемому контакту розетки, обычно отмеченному буквой «L» или символом фазы (>). Затяните клемму, чтобы обеспечить надежное соединение.

Шаг 5: Подключите нулевую жилу провода к контакту розетки, который обозначен как «N» или символ нуля (≈). Затяните клемму.

Шаг 6: Если у вас есть заземляющая жила, вы должны отключить ее от провода, чтобы избежать возможности короткого замыкания. Просто замкните заземляющую жилу и оставьте ее не подключенной.

Шаг 7: Теперь самое время приступить к закреплению розетки. Плотно закрутите винты клемм, чтобы розетка была надежно закреплена.

Шаг 8: Заключительный шаг — закройте крышку розетки и убедитесь, что все клеммы тщательно закручены.

После выполнения этих шагов следует проверить свою работу при помощи тестера напряжения. Так вы можете быть уверены в правильности подключения провода к розетке.

Настоятельно рекомендуется доверить выполнение подключения квалифицированному электрику, особенно в случае отсутствия заземления. Такой подход позволяет избежать возможных повреждений электрооборудования, а также обеспечить безопасность для вас и ваших близких.

Что такое заземление

Термин «заземление» произошёл от «земля, почва, грунт». Именно они служат отводом для тока, который стекает по организованной цепи. В технической литературе заземление определяется как преднамеренное электрическое соединение металлического корпуса с заземляющим контуром. Простыми словами, заземлить оборудование, значит, преднамеренно перевести ток с корпуса электрического оборудования на специально созданный контур, который погружён в грунт.

Когда человек касается корпуса электроприбора, который находится под действием высокого потенциала, по его телу в землю течёт ток. Иными словами, человек становится звеном в цепочке. Какую роль играет при этом заземление? Благодаря тому, что корпус электроприбора через проводники и металлические штыри соединён с грунтом, то есть заземлён, потенциал уменьшается до показателей, безопасных для жизни и здоровья.

Определившись, для чего необходимо заземление, стоит выяснить, в чём разница между заземлением и занулением.

При занулении электрооборудование, которое потенциально может контактировать с человеком, подключают к нулевой жиле электрического щитка. Иными словами, подсоединяемый к земле контакт на корпусе должен быть подключён к нулю. Разница между заземлением и занулением такова:

1. Первое отводит токи в грунт, второе – в электрический щиток.
2. Заземляющий проводник уменьшает напряжение до безопасных значений, зануляющий ведёт ток к автомату, не оказывая влияния на его параметры.
3. Создать заземление можно самостоятельно. Для зануления потребуется помощь специалиста.

Опасные методы работы

В качестве заземления не следует прибегать к упрощенным способам этого вида защиты: В первом случае при исправной работе всех электроприборов нулевой проводник готов выполнить роль заземлителя.

Стоит вспомнить назначение устройства защитного отключения.

При исправной конструкции владелец электроприбора в лучшем случае получит срабатывание защитного элемента вследствие короткого замыкания. Однако при любом повреждении провода зануления фазное напряжение (220 В) окажется на корпусе.

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Это из-за выпадания металлической части системы отопления подведенный ток подвергнет опасности, как вас, так и ближайших соседей.

Ни в коем случае нельзя использовать газовые трубы для организации защитной системы заземления. Поскольку электрический потенциал на поверхности способен привести к разрушительным последствиям.

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. При организации такой системы защиты следует избегать распространенных ошибок, а прокладку контура доверьте опытному электрику.

Важность безопасности в подключении розетки без заземления

Подключение розетки без заземления требует особой внимательности и соблюдения правил безопасности

Заземление является важной составляющей электрической системы, которая направляет возникающие токовые потенциалы в землю, предотвращая возникновение перенапряжений и защищая людей от поражения электрическим током

Отсутствие заземления в подключении розетки может создавать опасность, особенно в случае возникновения неисправностей или коротких замыканий. В таких ситуациях, ток может накапливаться на металлических поверхностях розетки, создавая риск поражения электрическим током при касании.

Поэтому, подключая розетку без заземления, необходимо принять дополнительные меры безопасности. В первую очередь, следует выбрать качественные и надежные электроустановочные изделия, которые обеспечат надежное соединение проводов и предотвратят их повреждение.

Также важно учитывать, что безопасность подключения розетки без заземления может быть обеспечена использованием устройств защитного отключения (УЗО). УЗО способно быстро распознать наличие утечки тока и автоматически отключить электроснабжение, предотвращая возникновение опасных ситуаций

Не следует забывать о проведении периодической проверки состояния розетки и электрической проводки в помещении. Обнаружив неисправности или повреждения, следует обратиться к квалифицированному специалисту для их устранения и восстановления нормального функционирования системы.

В заключение, подключение розетки без заземления требует повышенного внимания к безопасности. Соблюдение правил и регламентов электробезопасности, использование качественных материалов и устройств безопасности помогут предотвратить возникновение опасных ситуаций и защитить вас и ваших близких от поражения электрическим током.

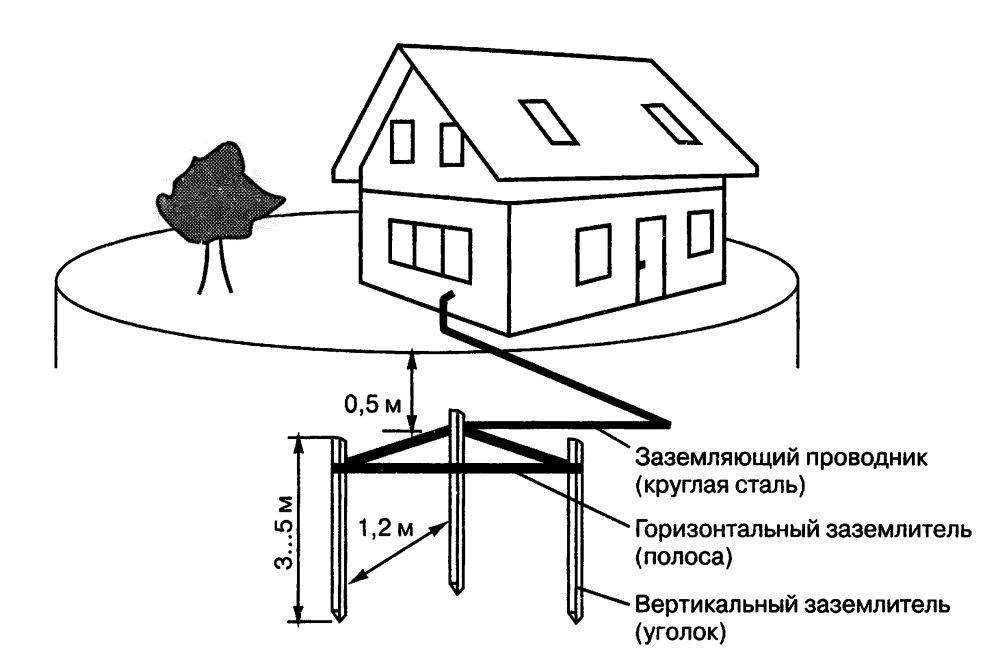

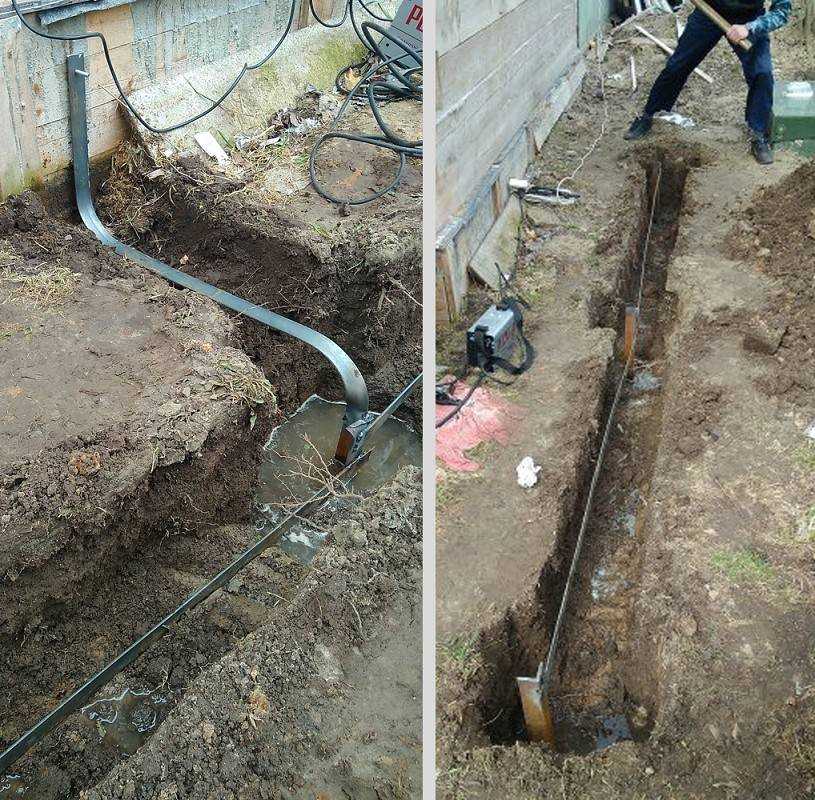

Варианты для частного дома

«Дедовский» метод заземления на данный момент используют крайне редко, к тому же он является небезопасным.

Сам метод заключается в том, чтобы провод заземления прикреплялся к трубопроводу или радиатору отопления, тем самым ток выходит на них и подвергает их напряжению, отчего касаться машинки будет безопасно, но трогать то, что используется как заземление настоятельно не рекомендуется, во избежание получения разряда тока.

 Через электрощит

Такой способ, в отличие от первого является куда более безобидным, как гласит статистика — самым безопасным способом. Прежде всего, необходимо начать с установки нулевой и заземляющей шины в электрощите, ибо они будут проводниками разводки каждого провода бытовых приборов.

Далее, от стиральной машины к розетке укладывается трехжильный кабель, сечение которого состоит из меди. Провода в щитке подключаются в следующей последовательности:

Электрический щиток

При заземлении используется следующий перечень инструментов:

• нож (можно любой, от кухонного до охотничьего);
• плоскогубцы;
• розетка с предварительно подключенным заземлением;

• отвертка с датчиком тока на ручке;
• трёхжильный провод.

Способ при помощи выравнивания потенциала

Пусть предыдущий вариант и является крайне безопасным, в некоторых щитках может не оказаться заземляющего провода, что равносильно исключению прошлого пункта.

В данном способе используется система выравнивания потенциалов, это понятно из названия. В таком варианте все предметы, что способны проводить ток, соединяют специальным проводом из металла.

Между ними происходит выравнивание потенциала, а значит ток не будет протекать. И при прикосновении к стиральной машинке и, скажем, смесителю, ничего не произойдёт, то есть вас не ударит током.

Вы стираете обувь в машине?

О-да!Нет

Установка автоматического выключателя

Неплохим вариантом будет также установка автоматического выключателя. Тем, кто хотя бы немного знаком с устройством так называемых пробок, что использовались в СССР (в некоторых городах можно встретить такие дома и в наши дни), будет понятно сразу, как и что устроено.

Раньше пробка ломалась, сохраняя жизнь электросети и приборам, после чего вставлялась новая и работа электрощита возобновлялась. Сейчас же, при скачке напряжения автоматический выключатель действует точно так же, разве что не ломается, а отключает систему.

Как это происходит?

Устройство постоянно проводит мониторинг электрической системы и при нарушении её работы (например, сильный скачок напряжения) он быстро отключает прибор со сбоем, защищая все устройства, подключенные к сети от сгорания, в том числе и стиральную машинку. Также он сильно сокращает длительность прохождения тока по КЗ, а значит уменьшает шанс поражения.

Нужно ли заземление в частном доме

При использовании в доме любых электроприборов всегда есть риск повреждения изоляции проводов или замыкание их на корпус. В таком случае любое касание человека опасной зоны приводит к поражению электрическим током, которое может закончиться трагически. Ток всегда стремится в землю, а человеческое тело становится проводником, соединяющим поврежденный прибор с землей.

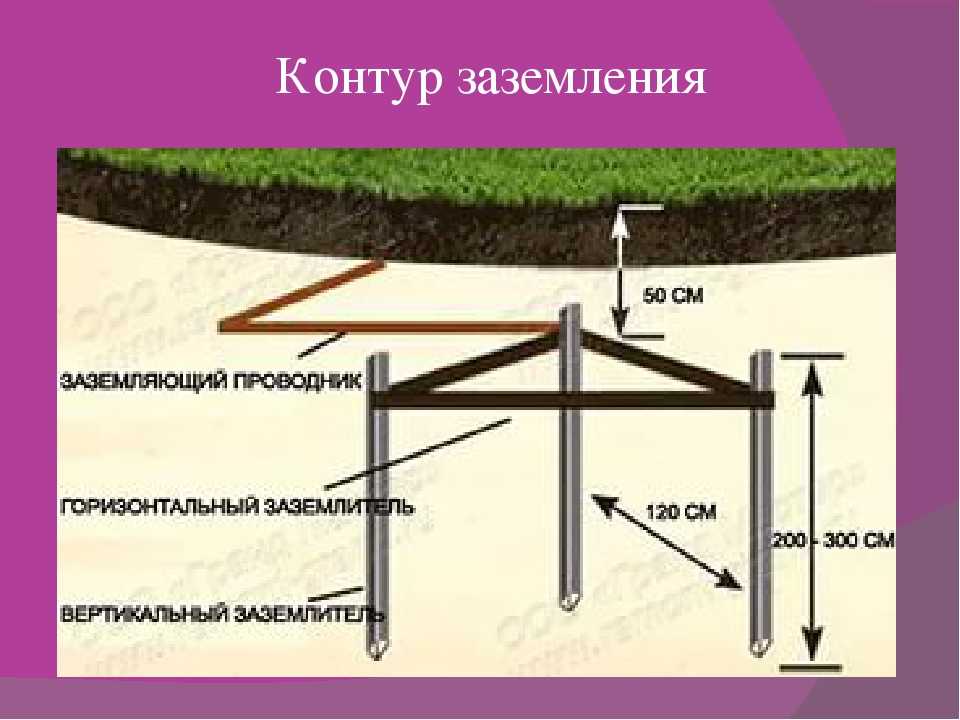

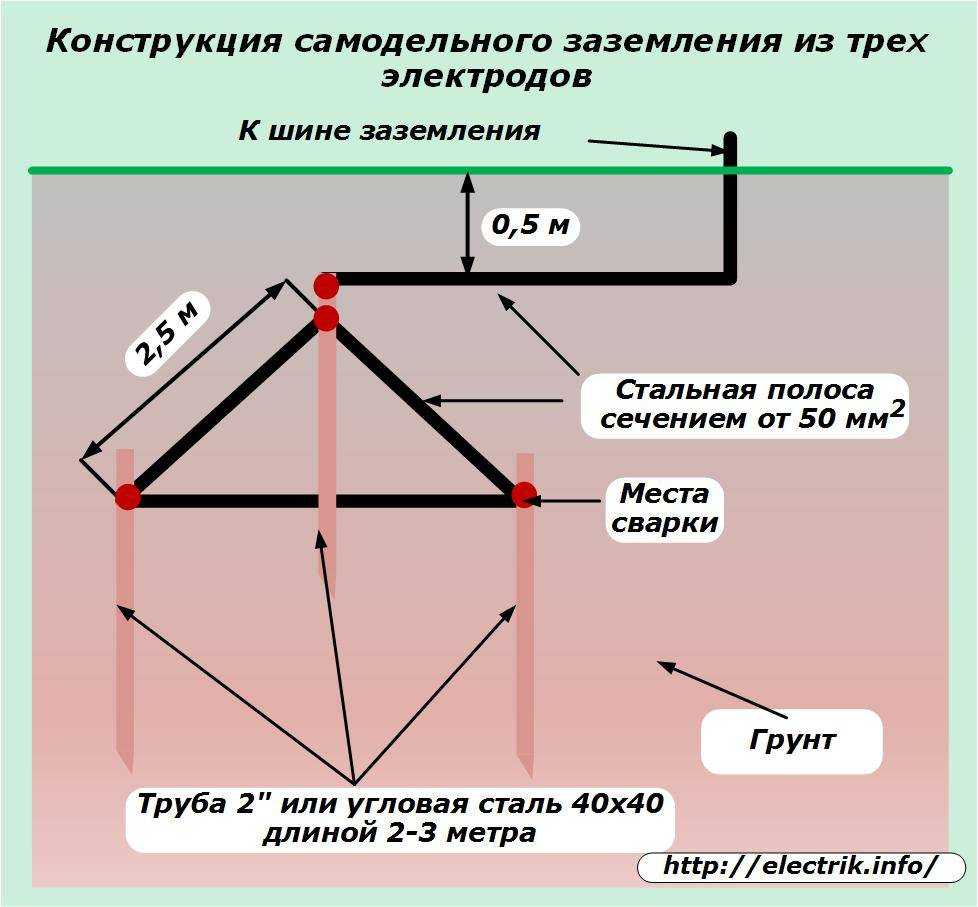

Что дает заземление? По сути, это система, предоставляющая кратчайший путь электрическому току. По закону физики он выбирает проводник с наименьшим электрическим сопротивлением, и контур обладает таким свойством. Практически весь ток направляется в заземлитель, а потому через тело человека пройдет лишь незначительная его часть, которая не сможет причинить вред. Таким образом, контур заземления обеспечивает электробезопасность. Нормативные документы (ГОСТы, СНиП, ПУЭ) указывают, что любое частное, жилое строение должно быть им оборудовано при сетях переменного тока на напряжение выше 40 В и переменного тока – выше 100 В.

Кроме обеспечения безопасности, заземляющая система повышает надежность и долговечность бытовой техники. Она обеспечивает стабильную работу установок, защиту от перенапряжений и различных помех в сети, снижает воздействие внешних источников электромагнитных излучений.

Заземление не следует путать с громоотводами (молниеотводами). Хотя принцип их действия аналогичен, выполняют они разную задачу. Работа громоотвода заключается в отведении в землю разряда молнии при ее попадании в дом. В этом случае возникает мощный электрический заряд, который не должен попадать во внутреннюю сеть, т.к. способен просто расплавить провод или кабель. Именно поэтому линия громоотвода пролегает от приемников на крыше по внешнему контуру и не должна совмещаться с заземляющей, внутренней линией. У громоотвода и заземления может быть общий подземный контур (если имеет запас по сечению), но разводка обязательно разделяется.

Суть заземления и его значение

Электроток двигается между двумя точками, которые отличаются между собой разным элоктропотенциалом и электрическим зарядом. Для начала движения тока, необходимо соединить две точки. Это можно сделать при помощи проволоки из меди.

В электрической розетке одно гнездо имеет заряд в 220 В, а другое – 0. при включении прибора происходит соединение этих двух точек, что приводит в движение ток. Только при таком условии электроприборы будут функционировать.

Каждая розетка имеет 3 отверстия: ноль, земля и фаза. Земля подводится к проводу, направленному к зажиму винтового типа. Этот провод выполняет такие функции:

• Гарантирует безопасность от удара током. При утечке тока немедленно прекращается его подача.
• Обеспечивает стабильную работу системы автоматического отключения.
• Отвечает за корректность срабатывания сетевых фильтров, которые входят в состав конструкций бутовой техники импортного производства.

Заземление по функциональности можно условно подразделить на такие виды:

• Все части корпуса оборудования, обладающие электропроводимостью, соединяются с нулем. Такой вид заземления известен как зануление. Когда на корпус попадает фаза, происходит короткое замыкание, что приводит к выбиванию автоматической системы безопасности.
• При наличии контура заземления, все части оборудования, которые имеют способность проводить электрический ток, соединяются с ним. Результатом использования такого типа заземления является то, что в случае пробивания тока, контур получает такое же напряжение, что и корпус оборудования.

Недостаток автоматической системы срабатывания заземления в ее невысокой скорости срабатывания. Земля впитывает электрический ток намного быстрее, что ставит под удар человеческую жизнь.

Основные правила подключения розетки с заземлением

Если в одно гнездо в стене устанавливается двойная или тройная розетка, то вытекает соединить специальные клеммы-перемычки между устройствами. Не стоит слишком мощно зажимать болтами провода с клеммами, провод может переломиться. После закрепления всех контактов, розетку вставляют в дыра в стене и фиксируют ее в неподвижном состоянии с помощью специальных лапок-стопоров.

В этом случае существует два выхода из ситуации: монтаж энергоснабжающим и организациями добавочного заземления нулевого провода или использование автоматов УЗО, которые располагают на электрическую цепь, питающую мощную бытовую технику. При монтаже добавочного заземления в квартире требуется поменять всю проводку, чтобы подвести заземление ко всем розеткам.

Если же используется УЗО, то пуще всего его ставят на самые энергоемкие линии: розетки, к которым подключены потребляющие рослую мощность приборы. Конечно, УЗО не защитит от удара электрическим током в случае пробоя, но предупредит смертельную травму.

Промокоды со скидками на светильники

Как подключить розетку с заземлением — простые рекомендации для установки

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

По ней каждый провод, который выходит из щитка, соединяется с 2 проводами из дополнительных жил, которые направляются на 2 и 3 розетки. Если же вам что-то непонятно, пишите мне!

Розетка с заземлением 220 В на 16 и 32 А – технические характеристики

Если взять Европейскую часть континента и всю Россию, то там стандартное напряжение (U) в сети составляет от 220 до 240 В. Обычные розетки рассчитаны на напряжение 220 В с нагрузкой мощностью не более 3,5 кВт.

Эксплуатация таких розеток ограничивается в пределах бытовой техники не большой мощности и рассчитаны на ток (I) 16А.

Если взять электрические приборы более мощные (электроплиты, духовые шкафы и другие электроприборы), то для них предусмотрены другие розетки с предельным током (I) 32 А и предельно допустимой мощностью 7 кВт.

Степень защиты от пыли (предметов) и влаги у розеток разные. Некоторые вообще не имеют никакой защиты, а некоторые имеют IP20, IP44, IP54 и другие. Чем выше IP, тем выше защита. Например, IP54 – «5» защищает от всевозможных предметов полностью и частично от пыли, «4» защищает от брызг воды.

IP54 имеют следующие марки розеток: EL-BI EVA, ABB EVA, VIKO, EKF, DelUMO и другие. Такие розетки устанавливают во влажных помещениях, например, в ванных комнатах.
