Проектируем выходной трансформатор для лампового усилителя - усилители на лампах - звуковоспроизведение

Усилители мощности звуковой частоты

Двухтактный усилитель начального уровня

Выполнен на доступных лампах с выходным трансформатором ТВЗ-1-6 от лампового Ч/Б ТВ первого класса, или любого лампового радиоприёмника с РР выходным каскадом.

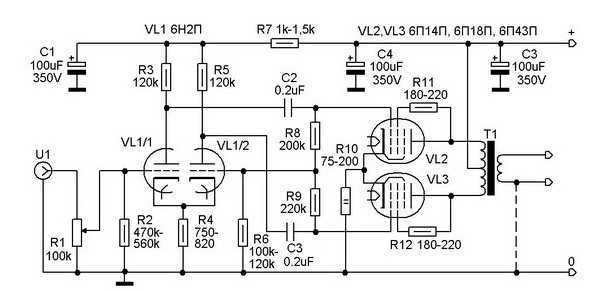

Первый каскад — самобалансирущийся фазоинвертор, второй — двухтактный выходной ка скад с автосмещением. Первый каскад настраивается подбором катодного резистора R4 по падению напряжения на нём порядка 1,5В. Второй каскад настраивается по току 40-45 мА каждой выходной лампы катодным резистором R10. При применении ламп 6П18П, 6П43П желательно ставить два одинаковых резистора 2Вт параллельно или последовательно для увеличения мощности, рассеиваемой на них.

Выходные лампы желательно подобрать с одинаковыми параметрами, для этого последовательно с катодным резистором R10 на катод каждой лампы подключить резистор 1 Ом, и по падению напряжения на нём осуществить подбор ламп, близких по току и ток катода в пределах 40-45мА при падении напряжения на этом резисторе 0, 04 – 0,045В. По переменному напряжению усилитель не требует настройки при исправных деталях и правильном монтаже.

Резисторы – МЛТ, конденсаторы С2, С3 — К71-7, К78-2, электролитические – К50-32 с блоков питания ТВ 3УСЦТ, можно пр именить и других типов, например К50-7. Шунтирующие электролиты — конденсаторы К78, К73, К77 от 1мкФ.

Блок питания выполнен на ТС-180, диодах КД226, для уменьшения фона при применении выходных лампам с разными токами анода установлены дроссели, если лампы подобраны, то можно обойтись без дросселей.

Для снижения фона по накалу применятся искусственная средняя точка на резисторах, которые должны быть одного номинала.

Удачи и хорошего звука!

Манаков, ака Гэгэн. detector(dog)surguttel(point)ru

Блок питания усилителя

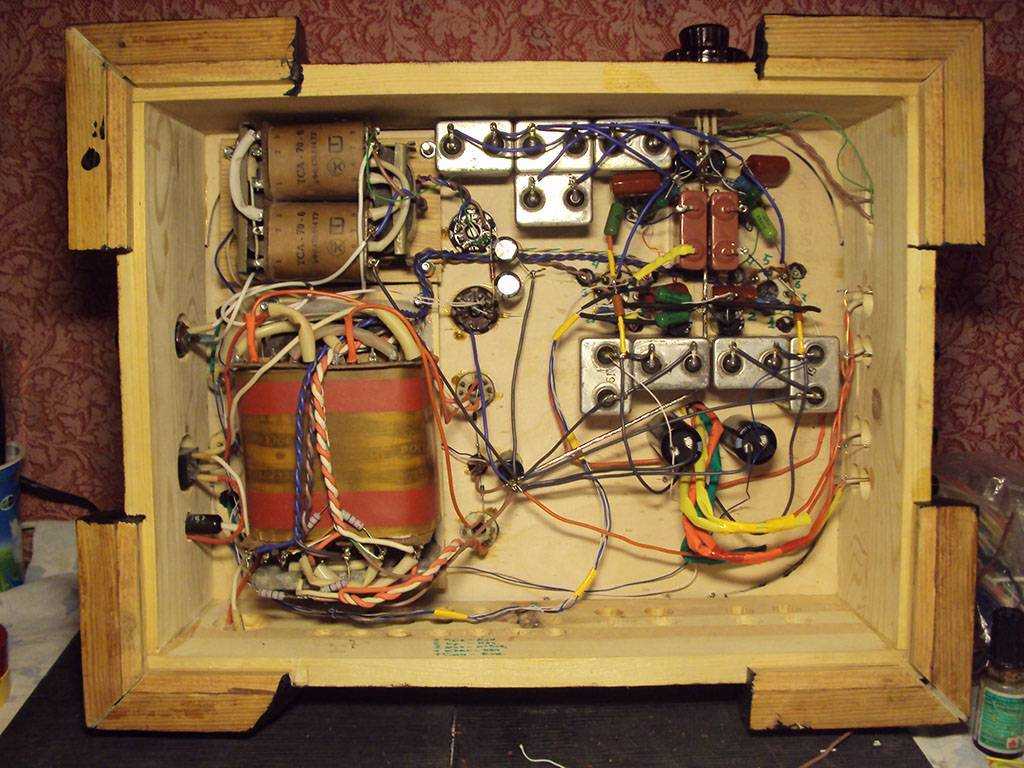

И возможный внешний вид

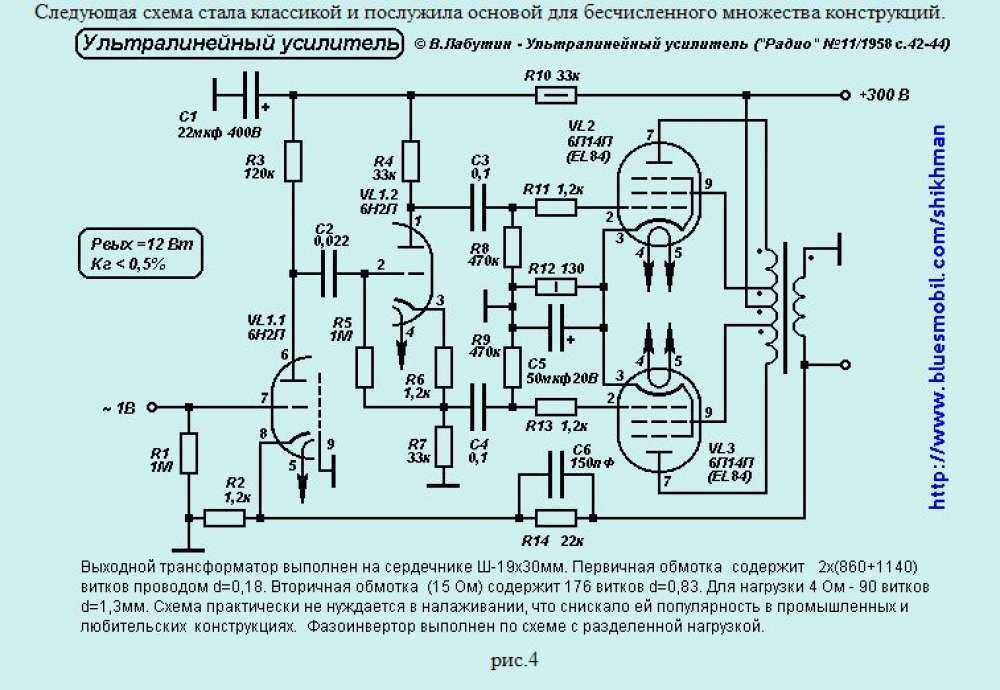

Ещё один усилитель от МАИ, уже на 6Н7С и 6BL7 (6Н12С)

Усилитель для наушников, верхняя вторичка для электростатических, нижняя для динамических, она шунтирована резистором 24 Ом. Если ус-ль делать для громкоговорителя, Рвых до 3Вт.

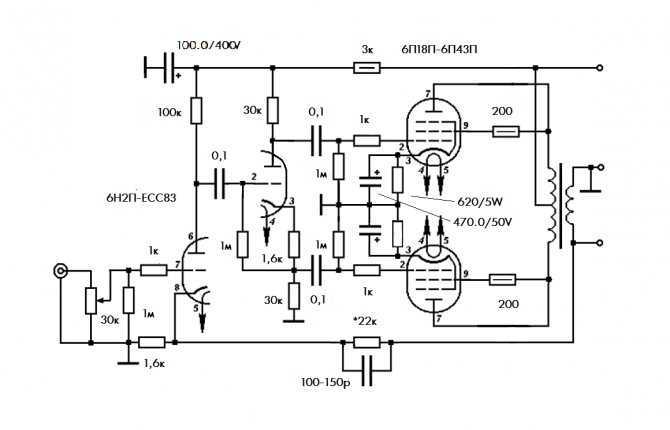

Ещё один простой усилитель на 6П14П (EL84)

Отзывов (6) на Усилитель Манакова А.И PP на 6Н2П и 6П14П, 6П18П, 6П43П

Усилитель по выше приведённой схеме годится только для прослушивания пластинок тридцатых годов. Высоких выше 15000 — 16000 Гц нет а низких ниже 40 — 50 Гц тоже нет и не будет с этим выходником. С лампами 6П14П на выходе, включенными в пентоде и с ОООС, и с этим выходником, усилитель выдаст почти вдвое большую мощность и АЧХ 30 — 20000 Гц при тех же а то и меньших КНИ. Я сам собирал такой усилитель — поэтому знаю. А вам, Евгений, совет — поставьте на компьютер комплекс Шмелёва и прежде чем писать, сначала проверьте каково качество собранного вами усилителя.

Применение трансформатора ТВЗ 1.6 в электроэнергетике

Трансформаторы ТВЗ 1.6 (Трансформаторы Выпрямительные Зонтовые на магнитном каркасе со специальной клапанной системой, рассчитаны на мощность 1.6 МВА) являются незаменимым элементом в электроэнергетической отрасли. Они находят широкое применение в различных системах энергопоставки и электрооборудования благодаря своим уникальным характеристикам и надежности.

Применение трансформатора ТВЗ 1.6 в электроэнергетике позволяет:

Осуществлять трансформацию электрической энергии на подстанциях;
Обеспечивать стабильное электропитание в городских и промышленных сетях;
Управлять и распределять электроэнергию на различных уровнях напряжения;
Обеспечивать питание энергозависимых потребителей и производственных процессов;
Гарантировать сохранность и безопасность работы электрооборудования и сетей.

Трансформаторы ТВЗ 1.6 обладают рядом преимуществ, которые делают их особенно полезными в электроэнергетике:

Высокая надежность — трансформаторы изготавливаются из качественных материалов и проходят строгий контроль качества, что гарантирует их долговечность и надежность работы.
Высокий КПД — трансформаторы обеспечивают минимальные потери при трансформации электрической энергии, что способствует экономии ресурсов и снижению эксплуатационных расходов.
Удобство использования — трансформаторы компактны, легки в установке и обслуживании, а также имеют простую и понятную систему подключения.
Широкий диапазон применения — трансформаторы могут использоваться в самых разных условиях и сетях различного назначения, что позволяет решать широкий спектр задач в электроэнергетике.

Трансформаторы ТВЗ 1.6 являются основными компонентами электроэнергетических систем, обеспечивая надежную и безопасную передачу и распределение электрической энергии

Благодаря их использованию обеспечивается стабильное электроснабжение и нормальное функционирование всех потребителей, что важно для устойчивой работы городов, предприятий и организаций

Обмотки трансформатора

Трансформаторы могут содержать не только две обмотки, но и больше. Получается, как бы несколько трансформаторов в одном с разными коэффициентами трансформации. В схеме могут быть задействованы все обмотки или только некоторые.

Чаше всего аудио трансформаторы содержат только две обмотки, но обмотки могут иметь ответвления (отводы). Подключаясь к тому или иному отводу можно выбирать K

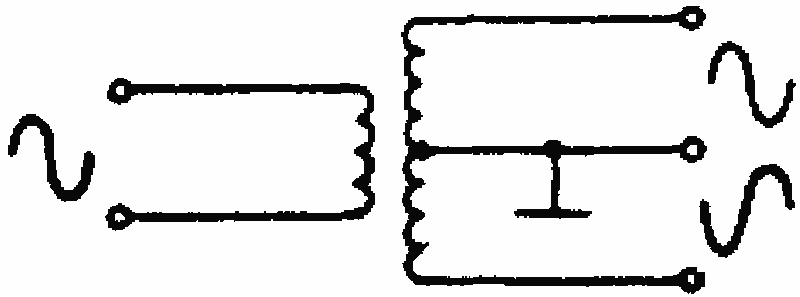

Обмотки трансформаторов Трансформатор может иметь отвод от средней точки вторичной обмотки. Если средняя точка заземлена, то выходные напряжения, снимаемые с двух половин вторичной обмотки, находятся в противофазе.

Вариант подключения трансформатора

Отличить первичную обмотку от вторичной, попавшего в руки трансформатора, можно при помощи тестера. Обмотка, содержащая меньшее число витков, будет иметь меньшее сопротивление (обычно), чем обмотка с большим числом витков.

Кстати говоря, сопротивление обмоток трансформатора постоянному и переменному току будет различным. Например, сопротивление постоянному току может быть всего 0.5 Ом, а на рабочей частоте переменного тока уже 3.2 Ом.

Трансформаторы с Алиэкспресс

Для поиска трансформатора на Алиэкспресс вбиваем «audio transformer».

Поиск трансформаторов для ламповых усилителей на Алиэкспресс

Поиск трансформаторов для ламповых усилителей можно осуществить как «Tube Amplifier Output Transformer». Это будут самые громоздкие и дорогие трансформаторы.

Поиск малогабаритных аудио трансформаторов на Алиэкспресс

Малогабаритная модель для самоделок — EE14, ищем «Audio Transformer EE14». Дешёвые трансформаторы, продаются по 10 шт. за 4$.

Аудио трансформаторы EE14

Трансформатор EE14 существует в нескольких вариантах. Нужен не разделительный с K

=1, а тот, что обозначается как «1300 : 8 Ohm Audio Transformer EE14».

Для каких-то устройств стимуляции такие трансформаторы подойдут, но характеристики их далеки от идеала. Коэффициент трансформации на частоте 1 кГц равен примерно 5. Индуктивность первичной и вторичной обмоток, соответственно, около 270 и 9,5 мГн.

Измерение параметров первичной обмотки трансформатора

Измерение параметров вторичной обмотки трансформатора

Комментарии (4):

и поставь там мощный импортный мост, кт892, увеличь базовый резистор до 100 ом и будет счастье. можно без транса-на конденсаторе понизить напряжение и стабилитрон на 3.3 вольта через гасящий резистор…кто сделает-напишите номиналы

Доброго времени суток. Насколько я понимаю, в одном из полупериодов транзистор работает в инверсном режиме. Как это сказывается на работе схемы? Спасибо

Можно применить готовый блок питания на 12 вольт вместо сетевого трансформатора и диодного моста после него. Диод vd5 убираем из схемы, резистор R2 увеличиваем до 330 Ом, переменный резистор увеличиваем до 1 кОм, получаем плавную регулировку напряжения во всём диапазоне вращения движка потенциометра, от 0 до 228 вольт. Транзисторы любые высоковольтные, с напряжениями к-э от 400 вольт, npn типа, схема опробована с e13009, d13009, d209l, 2sc3998 — на этих окончательная сборка, 2х250 ватт. Корпус от компьютерного бп с вентилятором 80х80, сетевым штекером и тумблером весьма подходит для установки сборки, вентилятор запитывается от готового блока питания, выходная розетка врезается сбоку корпуса. Можно добавить вольтметр переменного тока, аналоговый или цифровой, это дело вкуса.

Уважаемый автор, дополните схему для программного управления от системы АСУ(0—10вольт). заранее спасибо.

Трансформатор ТВЗ (выходной согласующий звука)

В данном материале приводится справочная информация по выходным звуковым трансформаторам ТВЗ — размеры сердечника, количество витков и диаметр провода обмоток.

Информация будет полезна для использования данных унифицированных трансформаторов в качестве готовых выходных, в схемах самодельных ламповых усилителей.

Приведены примеры возможных доработок ТВЗ для улучшения АЧХ и уменьшения коэффициента искажений.

Подключение трансформатора ТВЗ к схеме не вызовет проблем.

Боле низкоомная обмотка, намотанная толстым проводом — подключается к динамику.

Обмотка с тонким проводом и сопротивлением несколько десятков Ом — к аноду лампы УНЧ.

Список отечественной звуковоспроизводящей аппаратуры где используются трансформаторы ТВЗ и их технические параметры показаны в таблице:

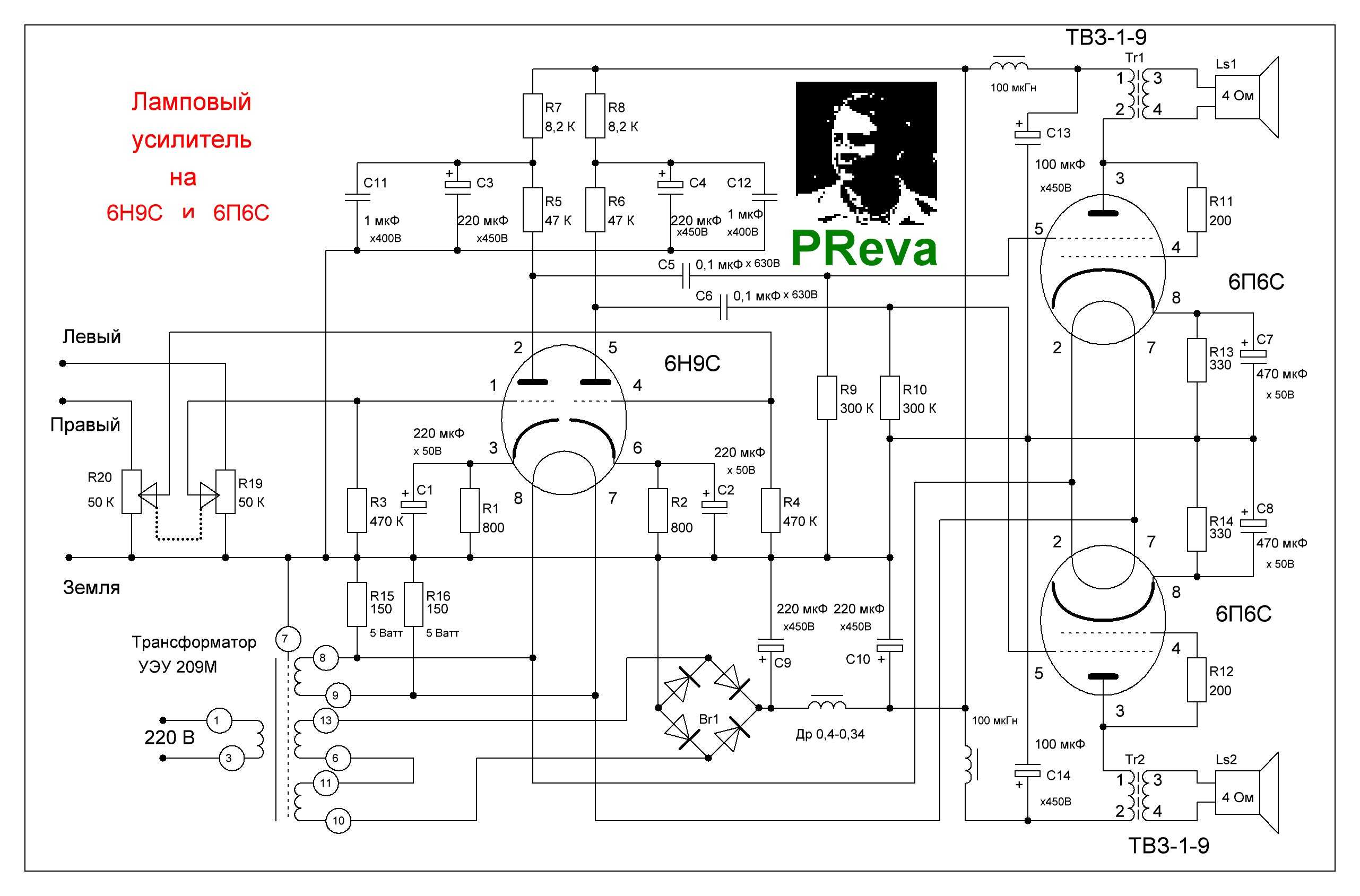

Трансформатор выходной звука от черно белого телевизора ТВЗ-1-9

Стандартные параметры наиболее распространённого трансформатора ТВЗ-1-9:

индуктивность первичной обмотки L1 — 6,5 Гн;
индуктивность рассеяния (приведенная к первичной обмотке) Ls — 56 мГн;
емкость (приведенная к первичной обмотке) С — 0,3 мкФ;
активное сопротивление первичной обмотки г1 — 269 Ом;
активное сопротивление вторичной обмотки г2 — 0,32 Ом;
коэффициент трансформации n — 37.

Чаще всего трансформаторы рассчитаны на подключение динамиков сопротивлением 4 Ома. Для других значений выходного сопротивления нагрузки их необходимо домотать.

Rн = 4 Ом, вторичная = 58 витков (без переделки)
Rн = 8 Ом, вторичная = 82 витков (домотать 24 витка)
Rн = 16 Ом, вторичная = 116 витков (домотать 58 витков)

Тогда напряжение на домотанной вторичной обмотке для 8 Ом должно получиться 8.5-9В, для 16 Ом — 12В.

Из чего состоит и как выглядит вч трансформатор 1 9 для антенны

Трансформаторы 1 к 9 используются радиолюбителями для согласования различных приборов. Удобно использовать для проволочных антенн, которые напитаны от конца. Оборудование стандартного вида, то есть широкополосное, позволяет изменить значение сопротивления до 450 Ом от 50 Ом. Оптимально подходит для антенн с небольшой реактивной составляющей, с сопротивление на входных устройствах до 500 Ом.

Простейший трансформатор 1:9 имеет миниатюрные размеры, различная форма, но чаще всего выбирают полукольцо или конус. Используется в качестве основного элемента магнитопровод из порошкового железа или феррита

Обмотку следует выполнять осторожно, ведь от этого зависит эффективность изделия. Как правило, используется три обмотки свитого плана между поводами, закрепленными на одном кольце. Возникают проблемы, касаемо смещения фаз на вторичных обмотках при работе на высоких частотах, а также проблемы, которые касаются минимальной магнитной проницаемости устройства

Поэтому используются варианты на ферритовом кольце, позволяющие решить вопрос. Но тут есть другие особенности

Возникают проблемы, касаемо смещения фаз на вторичных обмотках при работе на высоких частотах, а также проблемы, которые касаются минимальной магнитной проницаемости устройства. Поэтому используются варианты на ферритовом кольце, позволяющие решить вопрос. Но тут есть другие особенности.

Фазоинвертор (ламповый усилитель)

В двухтактный ламповый усилитель входит каскад фазоинвертор, его назначение — разделение входного сигнала на две противофазные полуволны . Так как любой каскад с нагрузкой анодной цепи инвертирует сигнал, часто применяется простая схема фазоинвертора на двух усилительных каскадах.

Фазоинвертор — это два усилительных каскада с общим катодом, сигнал с выхода первого каскада поступает на один из входов двухтактного каскада, а далее через делитель напряжения R4R5 на вход второго инверитирующего каскада. R5 регулирует уровень сигнала на входе таким образом чтобы выходные напряжения обеих полуволн были одинаковы. Схема проста, она обладает хорошим усилением но не применима в высококачественных усилителях из-за больших фазовых и частотных искажений. Так же схеме не обладает стабильность работы при старении (износа) ламп.

Вторая схема более стабильна в работе и обладает более лучшими характеристиками. В схеме R2 R4 служат нагрузками каскада на которых выделяется противофазный сигнал. Резистор автоматического смещения R3 задает ток покоя, а сеточный резистор R1 определяет входное сопротивление. При допуске 0,5-1% резисторов R2R4 можно получить отличную симметрию противофазных сигналов, причем эта симметрия не зависит от параметров ламп. Так же эта схема не требует регулировок после замены ламп. Недостаток схемы это коэффициент усиления равный 1, что предполагает использование предварительного усилителя.

Более совершенная схема это схема на основе балансного каскада усиления. Эта схема самобалансирующая фазоинвертора. каскад на Л1 0 усилитель с общим катодом, Л2 включена по схеме с общей сеткой и управляющим катодным током лампы Л1 через общий катодный резистор R3. Сетки обеих ламп подключены к общему резистору атоматического смещения R4. Сетка Л2 заземлена по переменному току через С2. Для обеспечения высокой точности расщепленного сигнала (разделенного противофазно) в качестве анодных сопротивлений R5R6 следует применить прецизионные резисторы.

На последнем рисунке показана схема фазоинвертора который имеет выходное напряжение до 100В и может обойтись без предварительного усиления входного сигнала. Благодаря перекрестным связям эта схема автоматически балансируется по постоянному току. Введение R1 R7 позволяет обеспечить большой динамический диапазон и высокий коэффициент усиления. Значения резисторов подобраны так , чтобы ток через Л1Л2 и R1 R7 был примерно равным. Данная схема обеспечивает коэффициент усиления равный 500. Такой фазоинвертор можно применить с выходным каскадом в котором лампы используются в источниках питания. Такие лампы применяются из-за большой рассеивающей мощности и большого анодного тока, хотя они обладают низким коэффициентом усиления и требуют большого напряжения раскачки (6С19П, 6Н41С, 6С41С, 6С33С).

Литература МРБ1257 Климов Д.А. Ламповые усилители — Методика расчета и конструирования

Источник

Принципиальная схема

Транзисторный регулятор напряжения (рис. 9.6) содержит минимум радиоэлементов, не вносит помех в электрическую сеть и работает на нагрузку как с активным, так и индуктивным сопротивлением. Его можно использовать для регулировки яркости свечения люстры или настольной лампы, температуры нагрева паяльника или электроплитки, скорости вращения электродвигателя вентилятора или дрели, напряжения на обмотке трансформатора. Устройство имеет следующие параметры: диапазон регулировки напряжения — от 0 до 218 В; максимальная мощность нагрузки при использовании в регулирующей цепи одного транзистора — не более 100 Вт.

Регулирующий элемент прибора — транзистор VT1. Диодный мост VD1…VD4 выпрямляет сетевое напряжение так, что к коллектору VT1 всегда приложено положительное напряжение. Трансформатор Т1 понижает напряжение 220 В до 5…8 В, которое выпрямляется диодным блоком VD6 и сглаживается конденсатором С1.

Рис. Принципиальная схема мощного регулятора сетевого напряжения 220В.

Переменный резистор R1 служит для регулировки величины управляющего напряжения, а резистор R2 ограничивает ток базы транзистора. Диод VD5 защищает VT1 от попадания на его базу напряжения отрицательной полярности. Устройство подсоединяется к сети вилкой ХР1. Розетка XS1 служит для подключения нагрузки.

Регулятор действует следующим образом. После включения питания тумблером S1 сетевое напряжение поступает одновременно на диоды VD1, VD2 и первичную обмотку трансформатора Т1.

При этом выпрямитель, состоящий из диодного моста VD6, конденсатора С1 и переменного резистора R1, формирует управляющее напряжение, которое поступает на базу транзистора и открывает его. Если в момент включения регулятора в сети оказалось напряжение отрицательной полярности, ток нагрузки протекает по цепи VD2 — эмиттер-коллектор VT1, VD3. Если полярность сетевого напряжения положительная, ток протекает по цепи VD1 — коллектор-эмиттер VT1, VD4.

Значение тока нагрузки зависит от величины управляющего напряжения на базе VT1. Вращая движок R1 и изменяя значение управляющего напряжения, управляют величиной тока коллектора VT1. Этот ток, а следовательно, и ток, протекающий в нагрузке, будет тем больше, чем выше уровень управляющего напряжения, и наоборот.

При крайнем правом по схеме положении движка переменного резистора транзистор окажется полностью открыт и «доза» электроэнергии, потребляемая нагрузкой, будет соответствовать номинальной величине. Если движок R1 переместить в крайнее левое положение, VT1 окажется запертым и ток через нагрузку не потечет.

Управляя транзистором, мы фактически регулируем амплитуду переменного напряжения и тока, действующих в нагрузке. Транзистор при этом работает в непрерывном режиме, благодаря чему такой регулятор лишен недостатков, свойственных тирис-торным устройствам.

Выходной трансформатор на 3,6 ком

Подходит для однотактников на тех же лампах (6С4С, ГУ50 и пр.)
Первичка – 2400 витков ПЭВ-2 0,35 мм. Три секции по 5+10+5 слоёв, в
каждом слое 120 витков. R акт – 108 ом.
Вторичка тем же проводом 120 витков, отвод для 4-х ом от 85-го витка.
Две секции по четыре параллельных слоя. Всего восемь параллельных
слоёв.
R акт вторички – 0,7 ома. Приведённое – 280 ом.
КПД – 89%.
И ещё один выходной трансформатор для однотактника.
Кто-то скажет 2400 витков – мало. Согласен. Но ведь и сопротивление
первички надо бы удерживать хотя бы в пределах 100 ом.Вот ещё один вариант — компромиссный.
Первичка – 3120 витков провода ПЭТВ-2 0,315 мм. Три секции (6+12+6
слоёв по 130 витков в слое). R акт – 182,5 ома.
Вторичка – 113 витков ПЭТВ-2 0,41 мм, отвод от 80-го витка для
4-хомной нагрузки.
Две секции по шесть параллельных слоёв. Всего – двенадцать
параллельных вторичек.
R акт вторички – 0,33 ома. Приведённое – 250 ом.
Приведённое к аноду сопротивление первички – 6,53 ком.
КПД = 93,4%.
Такой транс работал у меня с УО186 (Ri = 1,1 ком).

Список элементов

Усилитель

R1, R1A — 1 кОм,
R2, R2A — 470 кОм,
R3, R3A — 150 кОм,
R4, R4A — 1-1,5 кОм,
R5, R5A — 150-200 кОм
R6, R6A — 470 кОм,
R7, R7A — 1 кОм,
R8 — 500-1000 Ом, отрегулируйте ток сетки, чтобы он не превышал 5 мА,
R9, R9A — 120-180 Ом, подберите для получения нужного тока катода,
R10, R10A — 5-20 кОм,
R11 — 10-20 кОм,
P — 2×47 кОм / логарифмический,
C1, C1A — 100 мкФ / 16 В,
C2, C2A — 100-220 нФ / 250 В,
C3 — 100 нФ / 400 В,
C4 — 47 мкФ / 400 В,
C5, C5A — 100 мкФ / 25 В,
C7 — 33-100 пФ, выбрать чтобы он не срезал высокие частоты и сигнал осциллографа был правильным,
C6, C6A — около 1 нФ / 250 В припаять непосредственно к выходам трансформатора громкоговорителя.

Блок питания

R101 — 400-1000 Ом / 5 Вт,
R102, — 3-5 кОм / 1 Вт,
R103 — 270 кОм / 0,5 Вт,
R106 — 0,8-1,5 кОм чтобы светодиод светил достаточно ярко,
R104, R105 — 100 Ом,
C101 — 100 нФ / 400 В, C102, C103, C104, 105 — 100 мкФ / 400 В,
C106, C107 — 47 мкФ / 400 В,
M1 — диодный мост выпрямитель 5-10 А / 600 В,
трансформатор питания 220 В / 250 В — 0,15 А, 6,3 В — 2,5 A.

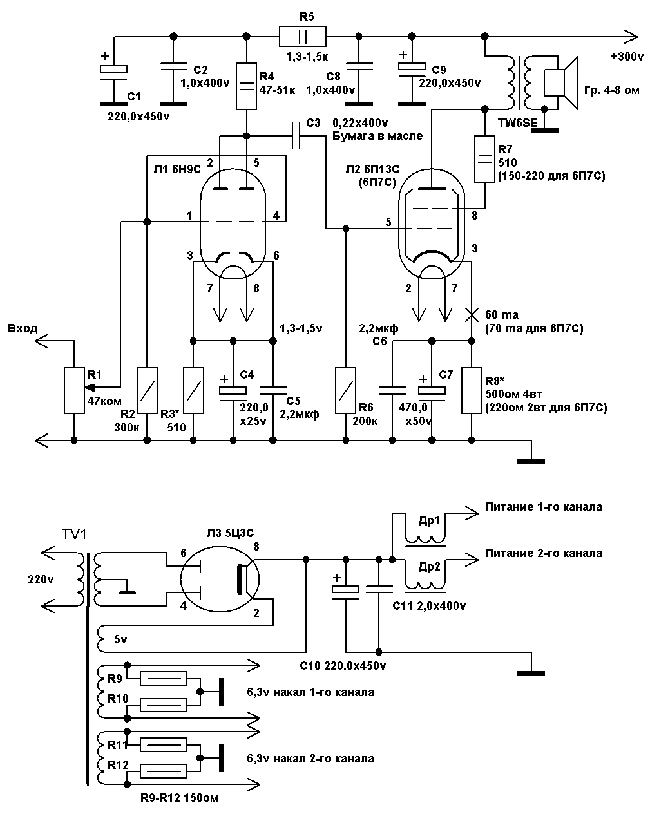

Схема очень проста. На рисунке показан один канал, другой идентичен. Сигнал со входа через потенциометр P подается на триоды малой мощности (L1), работающие в схеме с общим катодом. После усиления на пентод (L2) подается через конденсатор C2. Трансформатор громкоговорителя (его анодная обмотка) является нагрузкой для этой лампы. Вторичные обмотки трансформатора позволяют питать динамик или наушники.

Усилитель охвачен петлей отрицательной обратной связи, которая уменьшает искажения и расширяет частотную характеристику. Однако это делается за счет усиления. Обратная связь берется с выхода динамика трансформатора и через резистор R10 подается на катод первой лампы (L1). Конденсатор С7 используется для возможной фазовой коррекции. Конденсаторы C3, C4 и резистор R11 образуют фильтр для предотвращения возбуждения усилителя. Аналогичную роль играют резисторы R1 и R7 в цепях ламповых сеток.

Радиолампа L2 может работать в двух режимах — пентод и триод. Режим пентод более мощный, с большим искажением. Режим триода менее эффективен, но имеет меньше искажений. Изменение режима работы может быть сделано с резистором R8. Он в режиме триода должен иметь небольшое значение — обычно это 100 Ом. Если хотим использовать режим пентод для работы усилителя, подключаем R8 как показано на схеме. Можно дать и более высокое значение но так, чтобы ток, протекающий через сетку 2, был немного меньше 5 мА. Как правило значение резистора составляет 500-1000 Ом.

Для подключения громкоговорителей необходим трансформатор, который изменит высокое напряжение в анодной цепи подходящим для сопротивления динамиков или наушников. Для этой цели идеально подходят популярные и простые в добыче трансформаторы из старого лампового телевизора. Естественно понадобится два, по одному на канал.

Можете поэкспериментировать с другими лампами, вместо 6П14П использовать более мощные пентоды (например 6L6 или другие) но помните, что это требует изменения напряжения питания, силовой трансформатор должен иметь также большую мощность. Значения элементов, определяющих рабочую точку лампы, тоже должны быть соответствующим образом подобраны, и трансформаторы АС должны быть адаптированы к типу ламп. Схемы таких усилителей можно легко найти на нашем сайте.

Разновидности

Когда потребность промышленного или бытового оборудования в вопросе уровня напряжения определена, нужно обратить внимание на выбор разновидности аппарата. Различают следующие виды:

Тороидальный. Сердечник получил форму тора. Прибор характеризуется малым весом, незначительными габаритами. Широко применяется в радиоэлектронике.
Стержневый. Применяются для оборудования высокой или средней мощности. Простота конструкции отличает устройство сердечника.
Броневой. Относятся к категории маломощных конструкций. Магнитопривод как броня охватывает контуры.
Многообмоточный. Имеет две и более обмотки.
Трехфазный. Применяется в промышленной сети. Прибор призван понижать напряжение с 380 В до приемлемого потребителем уровня. В некоторых случаях применяется в бытовых целях.
Однофазный. Подключаются к однофазной сети. Это одна из наиболее востребованных разновидностей.

Многообразие представленных конструкций позволяет применять их в различных сферах деятельности человека. Стоимость оборудования зависит от мощности аппаратуры, сложности конструкции, области применения. Про понижающие трансформаторы 380/220 мы уже писали на этой странице.

Видео: Силовой понижающий трансформатор с несколькими вторичными обмотками.

Архивы

Май 2022
Март 2022
Январь 2022
Декабрь 2021
Ноябрь 2021
Сентябрь 2021
Август 2021
Август 2020
Ноябрь 2019
Февраль 2019
Январь 2019
Ноябрь 2018
Август 2018
Июль 2018
Июнь 2018
Апрель 2018
Март 2018
Декабрь 2017
Ноябрь 2017
Октябрь 2017
Сентябрь 2017
Август 2017
Июль 2017
Июнь 2017
Май 2017
Апрель 2017
Март 2017
Февраль 2017
Декабрь 2016
Ноябрь 2016
Октябрь 2016
Сентябрь 2016
Август 2016
Июль 2016
Июнь 2016
Май 2016
Апрель 2016
Февраль 2016
Январь 2016
Декабрь 2015
Ноябрь 2015
Октябрь 2015
Август 2015
Июль 2015
Июнь 2015
Май 2015
Апрель 2015
Март 2015
Февраль 2015
Январь 2015
Декабрь 2014
Ноябрь 2014

Масса, габариты, мощность трансформатора

Чем мощнее звуковой трансформатор, тем больше его размер и вес. Самыми большими и тяжелыми являются трансформаторы, предназначенные для работы в ламповых усилителях, их мощность 2…7 Вт.

Для элекростимулятора хватит трансформатора мощностью до 1 Вт, в промышленных стимуляторах применяются трансформаторы мощностью 0,25 Вт.

В звуковых трактах советских ламповых телевизоров широко применялись трансформаторы марок ТВЗ (Трансформатор Выходной Звука). Марки ТВЗ-Ш, ТВЗ-1-9, ТВЗ-1-1 и другие можно без труда найти на интернет барахолках. Цена за штуку около 300 руб.

Трансформаторы ТВН-2

Можно посмотреть и в сторону иных трансформаторов от старой советской теле- и радиоаппаратуры, например, трансформаторы ТВН-2 от ламповых радиол. Его коэффициент трансформации 29, мощность 2 Вт.

Самый распространенный трансформатор ТВЗ-1-9 имеет коэффициент трансформации — 37, его звуковая мощность — 7 Вт. Весит ТВЗ-1-9 около 500 грамм.

Трансформаторы ТВЗ-1-9

Выпускается и современный аналог ТВЗ 1-9 Люкс с коэффициентом трансформации 25. Цена на Люкс очень высока, более 3 000 руб.

Трансформаторы ТВЗ 1-9 Люкс

Применение громоздких трансформаторов с переизбытком мощности в переносных устройствах может быть не оправдано. Все промышленные образцы стимуляторов содержат малогабаритные трансформаторы мощностью около четверти ватта.

Применение трансформатора ТВЗ 1.6 в бытовых целях

Трансформатор ТВЗ 1.6 – это устройство, которое может быть очень полезным в бытовых целях. Его основное предназначение – преобразование напряжения переменного тока. Он может использоваться для разных целей в быту, обеспечивая надежное и безопасное электропитание различных устройств. Ниже перечислены некоторые области применения трансформатора ТВЗ 1.6 в бытовых целях.

Питание холодильников и морозильников: Трансформатор ТВЗ 1.6 может использоваться для стабилизации напряжения и обеспечения надежного питания холодильников и морозильников. Это особенно полезно в регионах с неравномерной сетью электроснабжения, где может происходить изменение напряжения и частоты. Трансформатор помогает избежать повреждения и сбоев в работе холодильного оборудования.
Подключение осветительных приборов: ТВЗ 1.6 может быть использован для подключения осветительных приборов, таких как лампы, люстры или светодиодные осветительные устройства. Он обеспечивает стабильное напряжение, что позволяет избежать скачков и перепадов света, а также защищает приборы от повреждений, вызванных изменением напряжения в сети.
Подключение бытовой электроники: Трансформатор ТВЗ 1.6 может быть использован для подключения различной бытовой электроники, такой как телевизоры, компьютеры, игровые консоли и зарядные устройства для устройств. Он обеспечивает стабильное и безопасное питание для этих устройств, защищая их от возможных повреждений при перепадах напряжения.
Зарядка аккумуляторов и устройств: ТВЗ 1.6 может использоваться для зарядки различных типов аккумуляторов, таких как автомобильные, мотоциклетные, велосипедные аккумуляторы и даже аккумуляторы для портативных устройств. Он обеспечивает безопасное и эффективное зарядное напряжение для аккумуляторов, продлевая их срок службы.
Использование электротехнических приборов: Трансформатор ТВЗ 1.6 может использоваться для подключения и питания различных электротехнических приборов, например, паяльных станций, электродрелей, промышленных насосов и других устройств, которые требуют стабильного и надежного электропитания.

Важно отметить, что трансформатор ТВЗ 1.6 должен быть установлен и подключен к электрической сети в соответствии с инструкцией производителя

При работе с электрическим оборудованием всегда следует соблюдать меры предосторожности для предотвращения возможных аварий и повреждений

Схема на 6Ж8

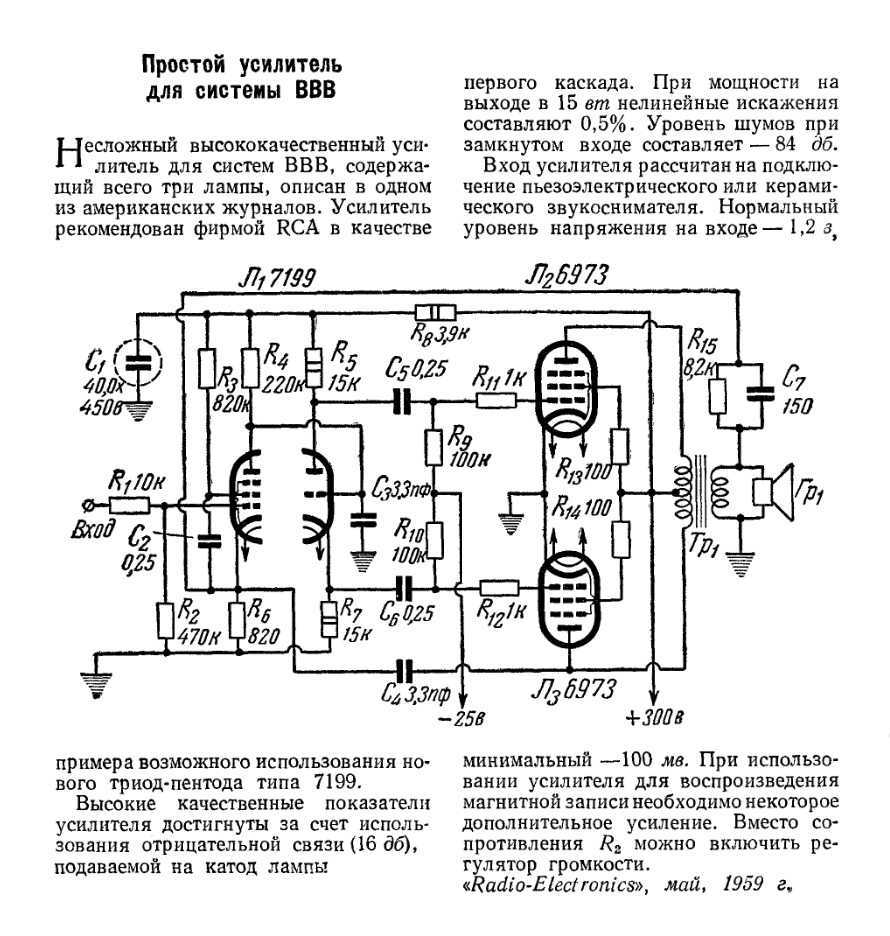

Из принципиальной схемы усилителя видно, что между анодом предоконечного каскада Л1 и выходным двухтактным каскадом Л2, Л3 отсутствует переходной конденсатор, который вносил бы фазовый сдвиг. Это обстоятельство позволило применить весьма глубокую отрицательную обратную связь без опасности самовозбуждения усилителя. Большая величина отрицательной обратной связи резко снижает коэффициент нелинейных искажений, который при выходной мощности около 6 Вт не превышает 1%. Напряжение обратной связи снимается с обмотки II выходного трансформатора и через сопротивление R8 подается на катод лампы Л1. Цепь обратной связи также не содержит реактивных элементов, которые вносили бы фазовый сдвиг.

Вследствие того что анод лампы Л1 связан гальванически с сеткой лампы Л2, нормальная работа ламп Л2 и Л3 обеспечивается тщательным подбором их режима при помощи сопротивлений R3, R6 и R7 таким образом, чтобы напряжение на управляющих сетках ламп Л2 и Л3 по отношению к их катодам было равно—12 В. При этом оконечный двухтактный каскад работает в режиме класса А. Напряжение на экранную сетку лампы Л1 подается с общего катодного сопротивления R7 ламп Л2 и Л3. Усилитель потребляет ток около 100 мА. Напряжение НЧ, усиленное лампой Л1, подается на сетку лампы Л2. На катоде этой лампы возникает напряжение низкой частоты в – такой же фазе, что и на ее управляющей сетке.

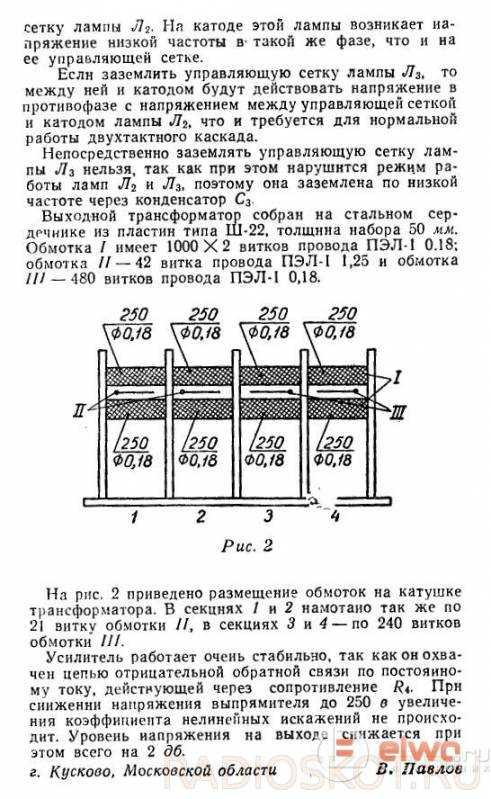

Если заземлить управляющую сетку лампы Л3, то между ней и катодом будут действовать напряжение в противофазе с напряжением между управляющей сеткой и катодом лампы Л2, что и требуется для нормальной работы двухтактного каскада. Непосредственно заземлять управляющую сетку лампы Л3 нельзя, так как при этом нарушится режим работы ламп Л2 и Л3, поэтому она заземлена по низкой частоте через конденсатор С3.

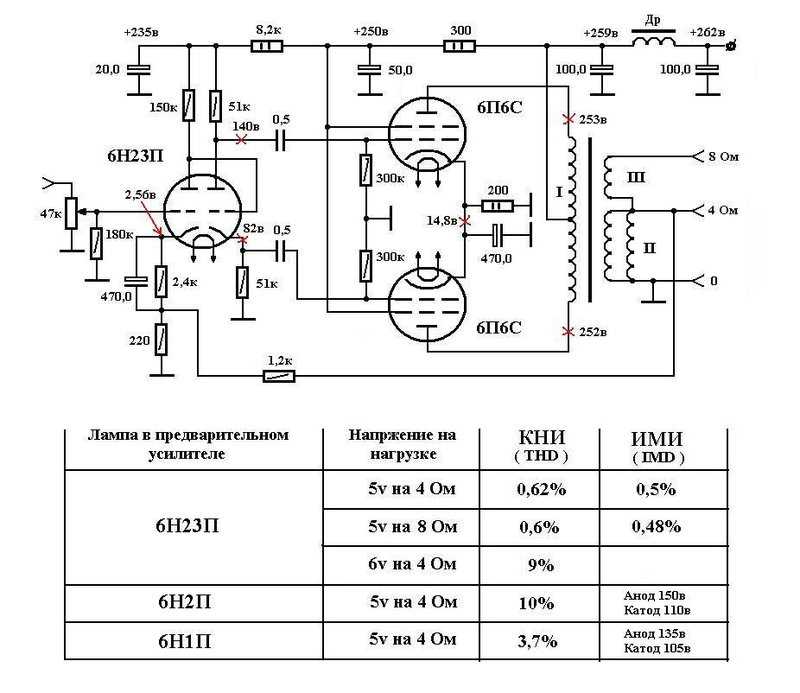

Трансформаторы звука поставил ТВЗ-1-6, с ними на всех приводимых АЧХ всегда подъем от 10 кГц. Это результат действия функции компенсации. Из результата измерений «усилитель + соединительные кабеля» вычитается результат кабелей, что приводит к такому эффекту. Надо сделать себе хороший кабель, тогда такого не будет. При снижении анодного напряжения Кни слегка увеличивается, при увеличении уменьшается.
