Нюансы установки и подключения трансформатора ПРТ-АУ3

Установка и подключение трансформатора ПРТ-АУ3 требует соблюдения определенных нюансов и правил, чтобы обеспечить правильную работу и безопасность.

Ниже приведены основные этапы установки и подключения трансформатора ПРТ-АУ3:

Выбор места установки:

Место установки должно быть сухим и хорошо проветриваемым.
Рядом с трансформатором не должно быть легковоспламеняющихся материалов.
Необходимо учитывать требования к пространству для трансформатора, указанные в инструкции.

Подготовка монтажного места:

Очистите место от препятствий и мусора.
Установите необходимый основание или фундамент под трансформатор.

Монтаж:

Поместите трансформатор на подготовленное место.
При необходимости, воспользуйтесь подъемным оборудованием для установки трансформатора.
При монтаже обратите внимание на правильное закрепление трансформатора, чтобы избежать его падения или повреждения.

Подключение:

Ознакомьтесь с электрическими параметрами и требованиями к подключению трансформатора, указанными в инструкции.
Выполните подключение согласно указаниям и диаграмме в инструкции.
Перед подключением обязательно проверьте отсутствие напряжения на подводящих проводах.

Проверка и настройка:

Проверьте правильность подключения и закрепления всех соединений.
При необходимости, выполните настройку параметров трансформатора в соответствии с требованиями и целями использования.
Выполните проверочные испытания и контрольные измерения для проверки работоспособности трансформатора.

Важно помнить, что установка и подключение трансформатора ПРТ-АУ3 должны быть выполнены квалифицированными специалистами с соблюдением всех норм и правил безопасности

Преимущества использования трансформатора ПРТ в автоматическом устройстве защиты

Трансформатор ПРТ (потенциально-разделительный трансформатор) играет ключевую роль в автоматическом устройстве защиты. Это устройство имеет ряд преимуществ, благодаря которым его использование является необходимым для обеспечения безопасности и надежности работы электрооборудования.

1. Изолирование от опасного напряжения.

Одним из основных преимуществ трансформатора ПРТ является его способность изолировать цепь с низким напряжением от цепи с опасным высоким напряжением. Трансформатор ПРТ позволяет измерять и контролировать высокое напряжение через низковольтную цепь, предотвращая возможность поражения электрическим током.

2. Увеличение безопасности персонала.

Использование трансформатора ПРТ в автоматическом устройстве защиты значительно повышает безопасность персонала, работающего с электрооборудованием. При подключении трансформатора ПРТ и устройства защиты, персонал может безопасно контролировать и измерять параметры электрической сети, минимизируя риск поражения электрическим током.

3. Разделение гальванических цепей.

Трансформатор ПРТ обеспечивает разделение гальванических цепей между изолированной низковольтной цепью и опасной высоковольтной цепью. Это позволяет избежать неконтролируемого переноса электрического заряда и помех между цепями, а также уменьшает возможность электрических аварий и их последствий.

4. Улучшение точности измерений.

Трансформатор ПРТ также позволяет улучшить точность измерений параметров электрической сети, таких как напряжение и ток. Благодаря изоляции от высокого напряжения и гальваническому разделению, трансформатор ПРТ не вносит искажений в измерения и обеспечивает более точные результаты.

5. Простота установки и использования.

Установка и использование трансформатора ПРТ в автоматическом устройстве защиты относительно просты. Трансформатор обычно подключается к входам и выходам устройства защиты, передавая измеренные значения напряжения или текущей нагрузки. Нет необходимости в дополнительных настройках или сложных процедурах, что делает использование трансформатора ПРТ удобным и эффективным.

Сравнение преимуществ использования трансформатора ПРТ в автоматическом устройстве защиты
Преимущества
Описание

Изолирование от опасного напряжения
Предотвращение поражения электрическим током за счет высоковольтной изоляции

Увеличение безопасности персонала
Минимизация риска поражения при контроле и измерении параметров электросети

Разделение гальванических цепей
Избежание переноса заряда и помех между цепями

Улучшение точности измерений
Повышение точности результатов из-за изолированности и гальванического разделения

Простота установки и использования
Минимальные настройки и сложности в процессе установки и использования

Схема подключения трансформатора ПРТ к автоматическому устройству защиты

Трансформаторы ПРТ (переносные резистивные трансформаторы) являются важной частью автоматических устройств защиты, которые используются для контроля электрических параметров и обнаружения неисправностей в электропитании. Чтобы правильно подключить трансформатор ПРТ к автоматическому устройству защиты, необходимо следовать определенной последовательности шагов

Шаг 1: Идентификация трансформатора ПРТ. Перед началом подключения необходимо убедиться, что используется правильная модель трансформатора ПРТ, совместимая с автоматическим устройством защиты.

Шаг 2: Подготовка трансформатора ПРТ. Убедитесь, что трансформатор ПРТ находится в надлежащем состоянии и не имеет механических повреждений. Проверьте, что все соединения на трансформаторе правильно установлены и надежны.

Шаг 3: Подключение трансформатора ПРТ к автоматическому устройству защиты. Перед подключением устройства, убедитесь, что питание отключено и безопасность работников не нарушается. Подключите выходные контакты трансформатора ПРТ к входным контактам автоматического устройства защиты.

Шаг 4: Защита подключения трансформатора ПРТ. Чтобы избежать повреждения трансформатора ПРТ от возможных перегрузок или коротких замыканий, установите защитные предохранители или автоматические выключатели на соответствующих цепях питания.

Шаг 5: Тестирование и проверка работоспособности. После подключения трансформатора ПРТ к автоматическому устройству защиты, необходимо выполнить тестирование и проверку работоспособности обоих компонентов. Убедитесь, что автоматическое устройство защиты правильно реагирует на изменения электрических параметров, определяемых трансформатором ПРТ.

Следуя указанным выше шагам, вы сможете правильно подключить трансформатор ПРТ к автоматическому устройству защиты и обеспечить надежную защиту электрической системы.

Трансформатор ПРТ и его особенности

Трансформатор ПРТ (потенциальное реле тока) – это электрическое устройство, используемое в автоматических системах защиты для измерения тока и передачи измеренных значений в защитное устройство. Он называется «потенциальным» потому, что вход сигнала и защитного устройства заземлены постоянно, а измеряемая нагрузка находится в высоковольтной сети.

Особенности трансформатора ПРТ:

Токовые трансформаторы ПРТ оснащены специальными обмотками, которые обеспечивают отображение реальной величины тока на низкое напряжение.
Трансформатор ПРТ преобразует ток высокого напряжения в пропорциональный ток низкого напряжения, который затем передается в защитное устройство.
Трансформаторы ПРТ имеют номинальное отношение трансформации, которое определяет соотношение между током в высоковольтной сети и током, передаваемым в защитное устройство.
Исходя из требуемой точности измерений тока, можно выбрать различные типы трансформаторов ПРТ с разными отношениями трансформации.
Помимо измерения тока, трансформаторы ПРТ также выполняют функцию изоляции для защитного устройства.
Трансформаторы ПРТ обладают высокой степенью надежности и долговечности, так как они изготавливаются из специальных материалов, обеспечивающих защиту от перегрузки и короткого замыкания.

Таким образом, трансформатор ПРТ является неотъемлемой частью автоматической системы защиты, обеспечивая надежное и точное измерение тока в высоковольтной сети и передачу этой информации в защитное устройство.

Нюансы установки и настройки схемы подключения

Выбор места установки: Трансформатор ПРТ должен быть установлен на уровне постоянного напряжения. Нужно избегать установки на местах, где есть возможность падения трансформатора или механических повреждений.

Правильное подключение: Следует строго соблюдать указания по подключению к источнику питания и нагрузке, указанные в технической документации. Ошибки могут привести к неправильной работе системы защиты или даже повреждению оборудования.

Настройка чувствительности: В зависимости от требуемого уровня защиты, требуется настроить чувствительность трансформатора ПРТ. Это позволит определить пороговые значения тока или напряжения, при достижении которых срабатывает система защиты.

Проверка работоспособности: После установки и настройки схемы подключения необходимо провести проверку работоспособности всей системы

При наличии возможности, это можно сделать с помощью специального испытательного оборудования.

Обучение персонала: Важно обучить персонал, ответственный за эксплуатацию и обслуживание системы, правильной установке, настройке и обслуживанию схемы подключения трансформатора ПРТ. Это позволит предотвратить неправильную работу и повреждения оборудования.

Приведенные выше нюансы помогут обеспечить правильную установку и настройку схемы подключения трансформатора ПРТ для автоматического устройства защиты. Следование им позволит гарантировать надежную работу системы и защиту оборудования от повреждений.

Основные шаги для подключения трансформатора ПРТ-АУ3

Подключение трансформатора ПРТ-АУ3 является важным этапом установки и требует соблюдения определенных шагов. Ниже приведены основные этапы подключения:

Выберите место установки трансформатора. Оно должно быть безопасным, удаленным от влажности и химических веществ.
Проверьте технические характеристики трансформатора и удостоверьтесь, что он соответствует требованиям вашей системы.
Определите необходимую мощность и напряжение, которые должны быть поданы на вход трансформатора.
Подготовьте необходимые инструменты и материалы для подключения, такие как провода, зажимы, изоляционная лента и т.д.
Отключите питание системы и убедитесь, что оно отключено перед началом работ.
Следуйте инструкциям, предоставленным вместе с трансформатором, для правильного подключения. Проверьте правильность соединений и убедитесь, что они надежно закреплены.
Проверьте заземление трансформатора и удостоверьтесь, что оно соответствует стандартам безопасности.
Проверьте подключение к выходным устройствам, таким как осветительные приборы или датчики, и убедитесь, что они работают правильно.
Включите питание системы и проверьте работу трансформатора. При необходимости отрегулируйте напряжение или мощность.
Проверьте работу трансформатора на протяжении некоторого времени, чтобы убедиться в его надежности и стабильности.

Важно следовать инструкциям производителя и проводить подключение трансформатора только в соответствии с техническими требованиями. При необходимости консультируйтесь со специалистами, чтобы избежать возможных проблем или повреждений оборудования

Как сфазировать обмотки трансформатора?

На электрических схемах принято отмечать жирной точкой начало намотки отдельных катушек трансформатора, если это необходимо. Но, выводы катушек реального трансформатора могут не иметь вообще никакой маркировки.

При прозвонке неизвестного трансформатора, может понадобиться определить начало намотки некоторых катушек.

Например, если две отдельные части первичной обмотки включить навстречу друг другу, то они просто могут выйти из строя. На картинке изображён трансформатор, у которого первичная обмотка состоит из двух частей и эти части подключены в противофазе, что недопустимо (!).

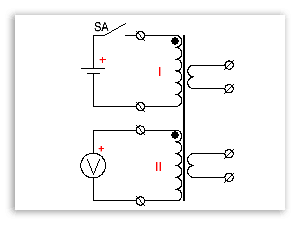

Для фазировки обмоток можно использовать стрелочный вольтметр постоянного тока и батарейку (химический элемент питания) включённые по приведённой схеме.

Диапазон измеряемого напряжения вольтметра нужно подобрать так, чтобы было хорошо заметно движение стрелки. Начинать лучше с большего диапазона.

Если при замыкании выключателя, стрелка вольтметра отклонилась в прямом направлении, то за начало фазируемых обмоток нужно принять «+» (плюс) батареи и «+» вольтметра.

Если стрелка отклонилась в обратном направлении, обмотки подключены в противофазе относительно «+» батареи и «+» вольтметра.


	to see this player.

Нужно иметь в виду, что при замыкании выключателя, стрелка вольтметра будет отклоняться в одну сторону, а при размыкании в противоположную, из-за возникшей ЭДС самоиндукции. Ориентироваться нужно по отклонению стрелки именно в момент включения выключателя.

При подключении катушек витых стержневых или штампованных стержневых трансформаторов, у которых два симметрично расположенных каркаса, нужно иметь в виду, что силовые магнитные линии выходят из одного каркаса, но входят в другой.

На картинке изображён трансформатор, у которого первичная обмотка состоит из двух симметричных катушек с выводами 1, 2 и 1’, 2’. Катушки расположены на двух симметрично расположенных друг относительно друга каркасах.
