Струбцина: делаем в домашних условиях различных видов

Алгоритм рабочих процессов

Как правило, детали скрепляются под прямым углом с помощью струбцин. Однако при необходимости в конструкции можно задать и наклон.

Металлические приспособления крепко держат заготовку, являются более устойчивыми и надежными.

Необходимо соблюдать порядок действий:

Создают корпусную часть, на производство основания используют сплавы с толщиной в 10 мм. Зажимы делают из уголков, которые приваривают или крепят болтами.
На прижимное устройство подойдет металлический стержень, консоль или скрепленные друг с другом несколько гаек. На кронштейне сверлят отверстия, накручивают резьбу

Фиксируют к основе болтами.
Когда формируют угол, обращают внимание на прижимные скобы. Соединяют только одинаковые по размерам уголки

Надежной конструкцией будет зафиксированная муфта с уголком, установка 2 такого же элемента, прижатого к скобам и скрепленного сваркой.
Правильный монтаж подвижного устройства. С боковых сторон идет крепление направляющих, по ним будет осуществляться передвижение внутреннего основания. Вырезают паз по направлению луча, разделяющего конструкцию с угла на 2 равные части.
Дрелью делают отверстия, шуруповертом закручивают болты с гайками и шайбами.
Метиз выбирают с резьбой на стержне, которая накручена не до головки.

Можно проверить эти рекомендации на практике:

• вырезать из металлического листа 3 полосы шириной 45 мм, и длиной равной 110, 260 и 510 (мм.);
• подготовить прямоугольные железные пластинки;
• приварить 1 лист на основание;
• 2 стальной лист сваривают с меньшей стороной;
• соединяют сваркой шайбы;
• прикладывают гайки к подвижной детали.
• ножку стержня устанавливают в параллельном положении;
• сварку первого стального прямоугольника выполняют к наружной стороне;
• передвижную часть фиксируют внутри устройства с торцов;
• шайбы приваривают к стержню.

Обычное приспособление вызывает проблемы при выполнении некоторых работ. Это связано с ограниченным позиционированием инструмента, который может работать только под прямым углом. Это ограничение устраняется с помощью разъемного болтового соединения, регулируемого зажимного болта. Угол выбирается с помощью металлического крепежа, после чего заготовки фиксируются.

Струбцина быстрозажимная своими руками

Быстрозажимной струбциной можно произвести фиксацию изделия для обработки молниеносно. Такие модели не оснащены ходовым винтом, или он выполняет второстепенную функцию: задаёт требуемую ширину или толщину деталей, которые требуется обработать.

Основой в них является рычажный зажим. Чтобы зафиксировать такую струбцину на детали, нуждающейся в обработке, не потребуется закручивать винт. Нужно лишь нажать на подвижный упор сверху, чтобы прочно прижать деталь. Так же легко можно и освободить предмет. Стоит только надавить вновь сверху на упор, и зажатый предмет освободится.

Самодельную быстрозажимную струбцину можно тоже изготовить в собственной мастерской. Для этого понадобятся два деревянных бруска, мебельная гайка с фиксатором для дерева, 4 прочные шпильки из закалённой стали, 4 шайбы для упора, 4 гайки, резьба которых соответствует резьбе шпилек.

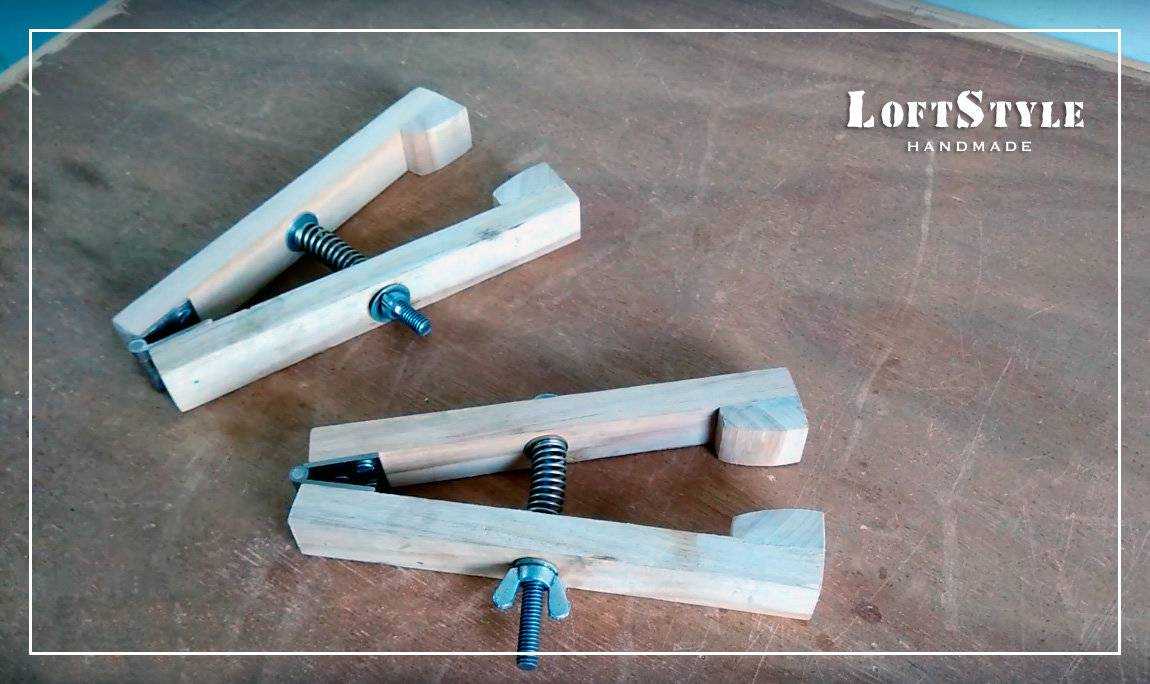

Самодельные быстрозажимные струбцины бывают также пружинные. Струбцину можно сделать из стальной профильной трубы, пластины стальной, прутка стального, удлинённой и барашковой гайки, длинного болта, 2 увеличенных шайб, проволоки пружинной, тонкой стальной проволоки, обрезков доски. Что касается оборудования, то понадобятся такие инструменты как болгарка, шуруповёрт, диск отрезной и диск лепестковый для зачистки, станок для сверления и сварочный аппарат, штангенциркуль, рулетка, карандаш и угольник.

Сначала от стального квадрата нужно отрезать небольшой кусок, а затем соединить детали под прямым углом сварочным аппаратом. Швы зачистить. Затем отрезается кусок профильной трубы и кусок стального прута. Все части соединяются между собой и с удлинённой гайкой.

Следующий шаг – изготовление губок. Материалом для них берётся профильная труба. На ней наносится разметка, и вырезаются 2 детали. В них проделываются отверстия. Болт вставляется в гайку. Затем отверстия просверливаются в корпусе. С ними соединяются отверстия в губках, и вставляются заклёпки из стальной проволоки.

Из шайбы изготавливается упор для пружины: в ней вырезается квадратное отверстие, а затем она приваривается к заготовке. Надевается пружина, и приваривается шайба. Срезается шляпка болта, в основании сверлится отверстие. Приваривается барашковая гайка с противоположной стороны.

Процесс изготовления струбцины

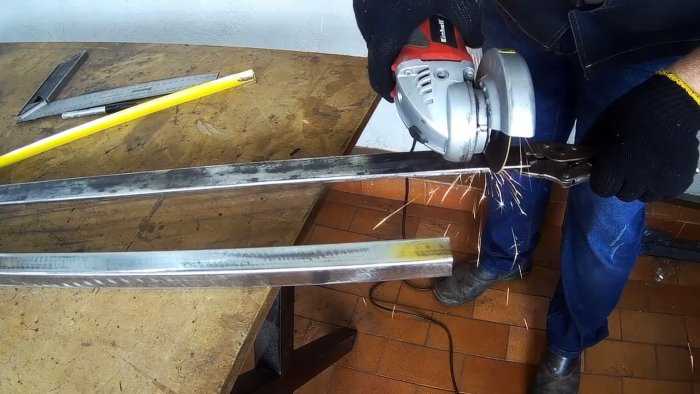

Для станины струбцины необходимо отпилить отрезок профильной трубы длиной 500 мм. Одна ее сторона обрезается под 45 градусов.

Оптимально делать сразу пару струбцин, тогда все детали готовятся в двух комплектах. Из этой же трубы отпиливается вторая деталь станины, также с запилом под 45 градусов, но уже длиной 120 мм.

Из уголка 30х30 мм необходимо отрезать заготовку длиной 40 мм, и 2 по 50 мм. Если собирается 2 струбцины, то деталей нужно соответственно в 2 раза больше.

Из профильной трубы делается заготовка длиной 55 мм.

Ее необходимо подрезать с торца внутрь так, чтобы прикладывать в разрез грань гайки под шпильку.

Также нужен отрезок прута 6 мм длиной 100 мм.

Одинаковые отрезки уголка нужны, чтобы сделать из них трубку, которая будет скользить на станине. Для этого в них стачивается внутренний угол, чтобы убрать кругловатость. Также требуется их заузить, срезав лишнюю ширину.

Запиленные под 45 градусов части станины свариваются. Швы нужно зачистить до идеала. На торец короткой стороны приваривается уголок. Это будет губка для зажатия заготовок.

Из подрезанных уголков длиной по 40 мм нужно сварить трубку на станину. Чтобы та скользила, между ними прокладывается бумага для создания зазора.

На заготовку с профильной трубы с запилом внутрь нужно приварить 2 гайки, накрученные на шпильку, чтобы их шаг резьбы совпадал. Полученный шов зачищается.

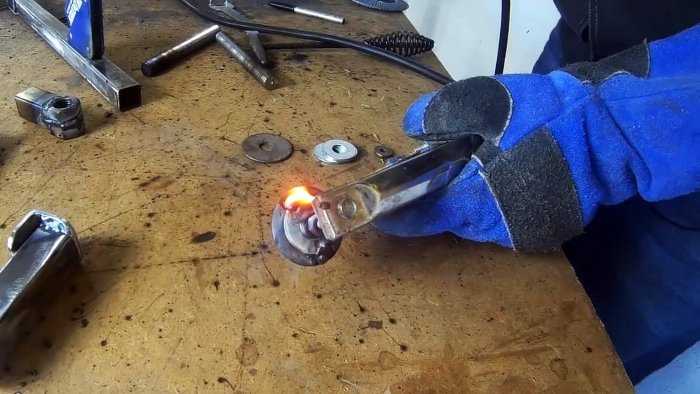

Далее делается опорная тарелка струбцины. Для этого свариваются пирамидкой шайбы разного диаметра.

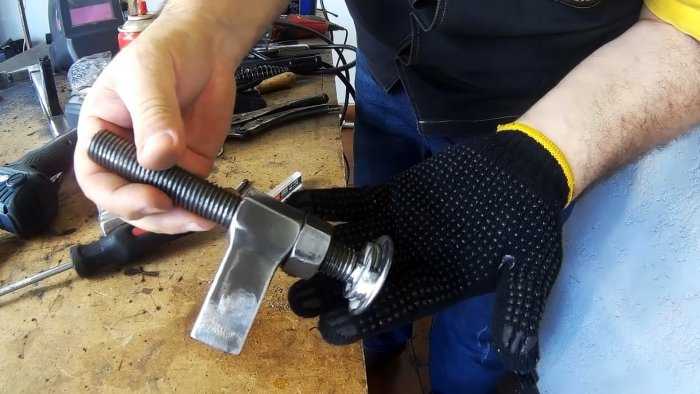

В торце шпильки просверливается отверстие под тонкий винт, и в ней нарезается резьба. Таким образом, можно прикрутить тарелку к шпильке винтом. Шляпка последнего скроется в широких отверстиях больших шайб, так что мешать не будет.

Второй край шпильки нужно просверлить поперек под ручку из прутка 6 мм. Любые сверла на АлиЭкспресс со скидкой — http://alii.pub/5zwmxz Чтобы сверло не соскользнуло, можно ее перед этим проточить, сняв резьбы на 10 мм. На самой ручке нарезается резьба по краям, чтобы ставить гайки ограничители.

Открытый торец станины необходимо заглушить. Чтобы не искать пластиковую заглушку, можно срезать 3 стенки трубки на 25 мм, и подогнуть оставшуюся. Образованный зазор заваривается.

Полученный винт приваривается креплением к скользящей трубке на струбцине строго под прямым углом. Все, инструмент можно красить и использовать по назначению.

Последним штрихом будет вкручивание на верхний конец станины болтика, чтобы скользящая часть не слетала. Как видите, если постараться, то выглядит такая струбцина совсем как покупная, но себестоимость ее изготовления в разы ниже.

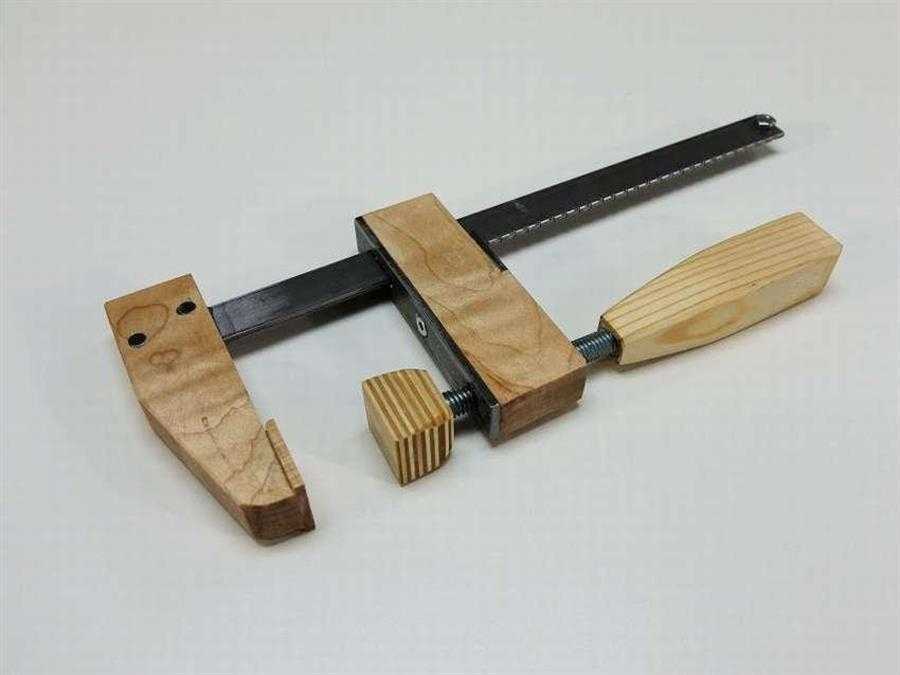

Классическая F образная струбцина

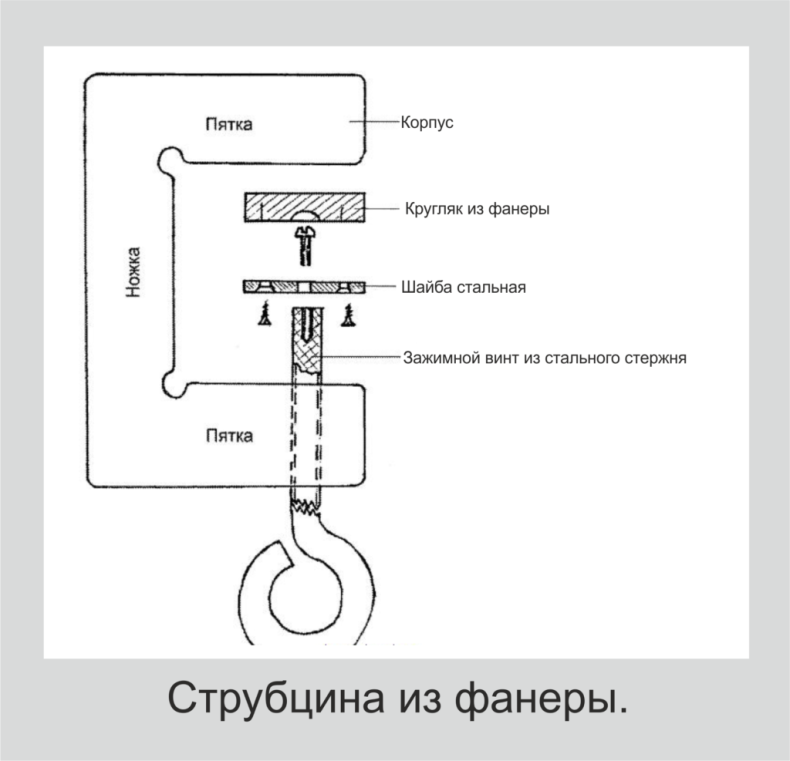

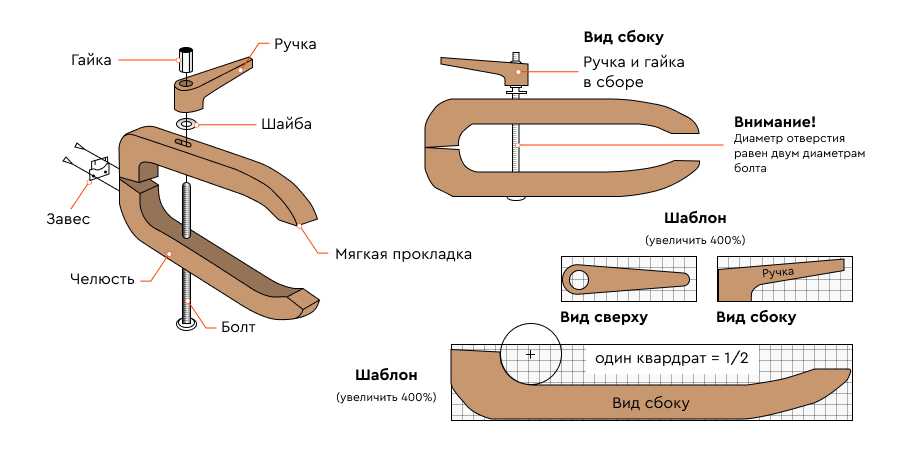

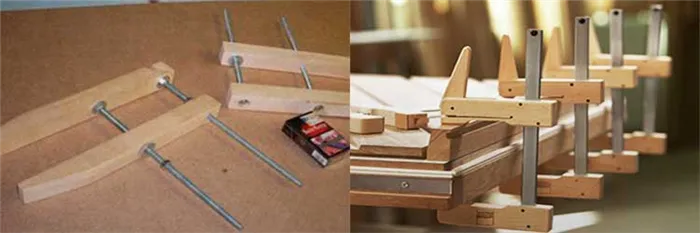

Конструкция простейшей деревянной струбцины выглядит, как латинская буква F. Вертикальная и верхняя горизонтальная планка представляют собой одно целое – неподвижную направляющую, соединенную упором одной из губок. Центральная перемычка буквы F — это подвижная или ответная часть губок, которая приводится в движение ходовым винтом. Третья часть струбцины с приводным винтом изготавливается в съемном варианте. Зажим можно переставлять по длине направляющей планки, расстояние между губками сделать меньше или больше, насколько позволяет длина базовой рейки.

Общий вид струбцины приведен на фото.

Первоначально нужно сделать направляющую рейку. Для этих целей подойдет лиственница или еловая доска. Все остальные детали струбцины можно сделать из любой древесины, кроме мягких сортов, – тополя, липы, березы.

Базовую планку вырезают по длине будущего приспособления. На опорную неподвижную часть губок зажима приходится львиная доля нагрузки, поэтому лучше всего сделать направляющую из самой прочной древесины или применить небольшую хитрость.

По боковому торцу рейки вырезают полукруглый паз, в который укладывают стальной прут, диаметром 8-10 мм. С одной стороны конец загибается вокруг торца, на другом конце прут соединяют с неподвижной губкой гайкой, навернутой на предварительно нарезанную резьбу.

1. Неподвижную часть губок приклеивают к направляющей планке столярным клеем, после высыхания клея опорную поверхность тщательно подрезают по углу в 90о к направляющей планке. Эту деталь можно сделать клееной, или пропилить монтажный паз с помощью ручной циркулярной пилы.
2. Ответную или подвижную часть губок вырезают вместе с опорой под винт из одного бруска. Далее в обеих заготовках нужно сделать П-образные пропилы, позволяющие посадить детали на направляющую планку.
3. После снятия заусенец заготовки устанавливают пакетом в сверлильный станок и сверлят отверстие под ходовой винт.
4. Если предполагается достаточно интенсивное использование струбцины, то в отверстие под винт необходимо запрессовать латунную трубку, сделать подшипник скольжения. В противном случае ходовой винт достаточно быстро разобьет отверстие на 2-5 мм, что сделает инструмент непригодным для работы.

Гидравлическая струбцина

Гидравлические струбцины представляют собой полезный инструмент, используемый для сжатия, удерживания и фиксации предметов во время различных строительных и ремонтных работ. Создание гидравлической струбцины своими руками может быть интересным проектом для любителей самостоятельного изготовления инструментов.

Список материалов:

1. Большой тиски (например, размером 150 мм)
2. Металлическая трубка диаметром 25 мм и длиной около 1 метра
3. Гидравлический цилиндр, способный выдерживать необходимое давление (можно приобрести в специализированном магазине)
4. Гидравлический насос с ручкой
5. Гидравлический шланг
6. Металлические пластины различных размеров
7. Винты и гайки
8. Инструменты (например, сверло, болгарка, ключи и т. д.)

Подготовительные работы:

• Закрепите большой тиски на стабильной поверхности, чтобы он был надежно закреплен и не двигался во время работы.
• Подготовьте все необходимые материалы и инструменты.

Создание рамы струбцины:

• Измерьте и отрежьте металлическую трубку на четыре одинаковых отрезка, каждый примерно по 25 см.
• С помощью сверла и болгарки сделайте отверстия в трубках для последующего соединения их в прямоугольную раму.
• Соедините четыре отрезка трубки в прямоугольную раму, используя винты и гайки.

Установка гидравлического цилиндра:

• На одном из углов рамы закрепите гидравлический цилиндр, чтобы его шток был направлен внутрь рамы.
• Убедитесь, что цилиндр надежно закреплен и не двигается.

• Присоедините гидравлический насос к цилиндру с помощью гидравлического шланга.
• Убедитесь, что все соединения плотные и без утечек.

Установка подвижной пластины:

• Закрепите одну из металлических пластин на штоке гидравлического цилиндра.
• Убедитесь, что пластина надежно закреплена и не двигается.

Финальная настройка и тестирование:

• Убедитесь, что все соединения и компоненты правильно закреплены.
• Проверьте работу гидравлической струбцины, нажимая на рукоятку гидравлического насоса и наблюдая, как подвижная пластина прижимается к фиксированной пластине.

Разновидности

Цель этой заметки не в том, чтобы создать что-то вроде энциклопедии крепежных зажимов — существует множество типов и еще больше патентов на новые, «супер-пупер» зажимы. Наша цель — показать вам, какие из наиболее распространенных винтовых зажимов нужны вам дома, и лучший способ сделать винтовой зажим, не тратя много материалов и времени.

Наиболее распространенные типы зажимов, используемых в ремеслах, показаны на рисунке:

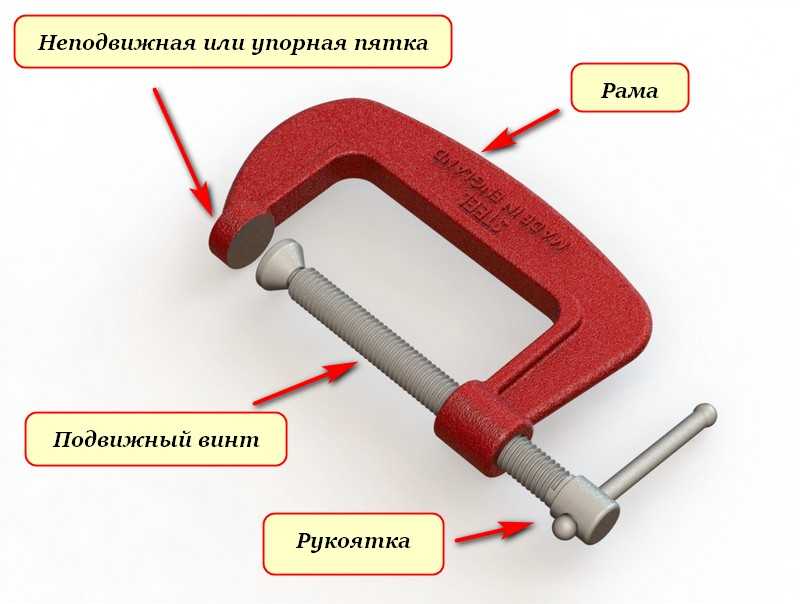

G-зажим (G-Cramp, G-Clamp) — самый быстрый, надежный и дешевый из универсальных зажимов. Недостатки: Зажатие занимает много времени и может привести к скручиванию свариваемых деталей, если шарнир плохого качества или не обслуживается должным образом

Последнее очень важно: нестабилизированный клеевой слой является неплохой смазкой, и нежелательно, чтобы клеевые поверхности разъединялись и снова прижимались друг к другу, так как это значительно снижает прочность высушенного соединения. Поскольку обычный G-образный зажим плохо удерживает круглые детали, для зажима труб или круглых профилей для сварки или пайки используется специальный трубный зажим (см

рисунок ниже). Изготовленный из стандартной низкоуглеродистой стали, s=(2,5-4) мм, этот трубный хомут гарантирует надежное зажатие труб диаметром до d(120-150)x(1,5-4) мм.

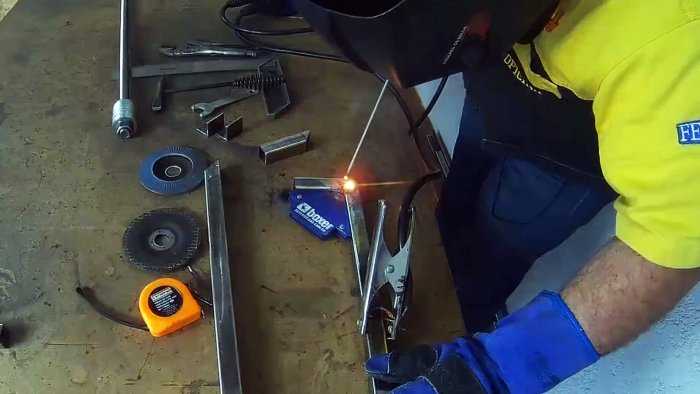

Сварка и сварочный пистолет

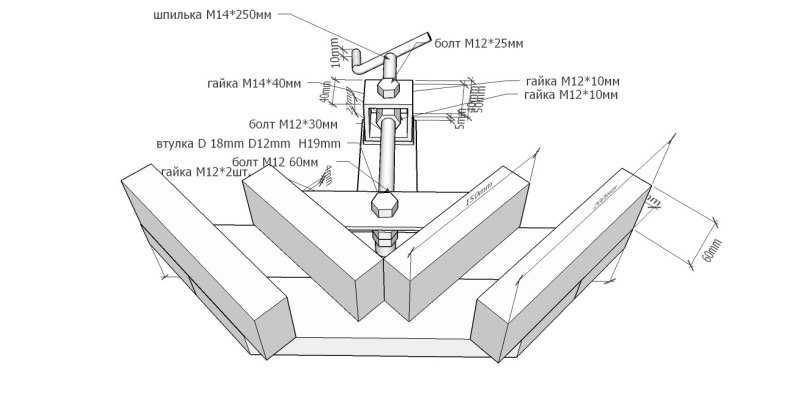

Набор инструментов для сварки под углом

Порядок действий:

• От семидесяти трех миллиметровой трубы отрезается пара кусков. Их длина должна соответствовать пяти сантиметрам;
• По разметке просверливается пара отверстий в каждой заготовке и прорезается паз. Для обработки краев используется напильник.
• Два куска пятьдесят на пятьдесят отрезается два уголка, которые привариваются напротив паза;
• Следующие отрезанные подобные уголки крепятся к заготовкам, выполненным из трубной части;
• К каждой из четырех отрезанных пластин приваривают куски от квадратного прута вместе с длинными муфтами;
• Пластины присоединяются сваркой к уголкам, после чего изготавливаются винты вместе с прижимами. Для них пригодятся как болты, так и прижимные пятаки наряду с отрезками профтрубы.

Вариант №2

Также довольно простая модель струбцины. Она своими руками делается сравнительно быстро. Устройство приспособления понятно из рисунка. Все, что понадобится – металлический уголок и пара длинных винтов или резьбовых шпилек.

Если изготовить несколько подобных струбцин, то с их помощью получится выполнять различные столярные работы. Например, склеивать длинные заготовки. Для этого достаточно выставить зажимы с определенным интервалом, а между упорами и обрабатываемым образцом проложить металлические полосы или рейки из дерева твердой породы. Как вариант – закрепить сборку на верстаке. То же самое касается и раскроя заготовок.

Перед распиловкой они фиксируются на столешнице, и их неподвижность будет гарантирована. Такую конструкцию можно и доработать, приварив к уголкам металлические пластины. Этим значительно увеличивается площадь прижима.

По сути, для бытового применения такая модификация столярной струбцины – одна из лучших. У опытных мастеров под рукой всегда имеется готовый комплект из нескольких приспособлений с разными габаритами. В зависимости от специфики работы, может понадобиться прижимное устройство из уголка или на 25, или 45.

Универсальность подобной модификации в том, что она из металла, следовательно, характеризуется достаточной прочностью. В отличие от струбцин деревянных, здесь можно регулировать силу прижима в большом диапазоне, да и работать не только с древесиной, а и с другими материалами – стеклом, пластиками, «железом». Чем в быту нередко и приходится заниматься.

Такую конструкцию можно несколько видоизменить. Например, при обработке бревен на мини-пилораме (роспуск на доски, распиловка) их необходимо также фиксировать. В этом случае подойдет усовершенствованная модификация такой столярной струбцины. Достаточно за ее основу взять полосовое железо, на концах которого приварить те же уголки.

Материал изготовления зажимов

Струбцины заводского производства изготавливаются из металла. В качестве сырья используется дюралюминий и различные сплавы на его основе. Такие приспособления изготовлены по стандарту, поэтому технические характеристики и общие размеры у них одинаковы.

Использование этого инструмента не требует больших усилий от пользователя. Работать с ним легко и быстро.

Изделия заводского производства стоят немало. Если требуется провести сварочные работы или осуществить сборку мебели, одним зажимом не обойтись. Покупка нескольких струбцин существенно ударит по бюджету, поэтому многие мастера предпочитают их изготавливать самостоятельно.

В классическом виде конструкция выглядит как простой и компактный мебельный зажим, который позволяет фиксировать составные конструкции под прямым углом.

Материал самодельных зажимов подбирается с учетом работ, которые предстоит выполнить. Струбцины, используемые для сборки мебели, обычно делаются из древесины. Для сварочных работ пригодны только металлические зажимы. Если же требуется разово провести какую-нибудь операцию, можно ограничиться изделиями из листовой фанеры.

Угловые мебельные струбцины применяются для сборки мебели. Это их главное, обобщающее назначение.

Для создания деревянных зажимов используется древесина:

• лиственницы;
• граба;
• бука;
• березы.

Она имеет высокие прочностные характеристики, обладает упругими свойствами и способностью восстанавливать первоначальную форму. Древесина этих пород гораздо тверже, чем материл, из которого выполнено большинство мебельных конструкций. Чтобы не повредить заготовки, желательно использовать защитные набойки. Они бывают деревянными, кожаными, войлочными. Допускается применение резины светлых тонов, чтобы на поверхности не оставалось цветного следа.

С помощью струбцины можно фиксировать практически любые детали, которые подходят под допустимые размеры инструмента.

Зажимы в виде рамок изготавливаются из металла. Для этого обычно используются профильные трубы или стальные уголки. Металлические детали предварительно нужно зачистить, чтобы на заготовках в процессе сборки не появлялись царапины. После этого изделие покрывается краской. Это необходимо для того, чтобы металл не повреждался коррозией и не оставлял следов ржавчины на поверхностях, с которыми соприкасается. После этого на раме закрепляются деревянные планки.

Инструмент, изготовленный в домашних условиях, может быть железным или деревянным.

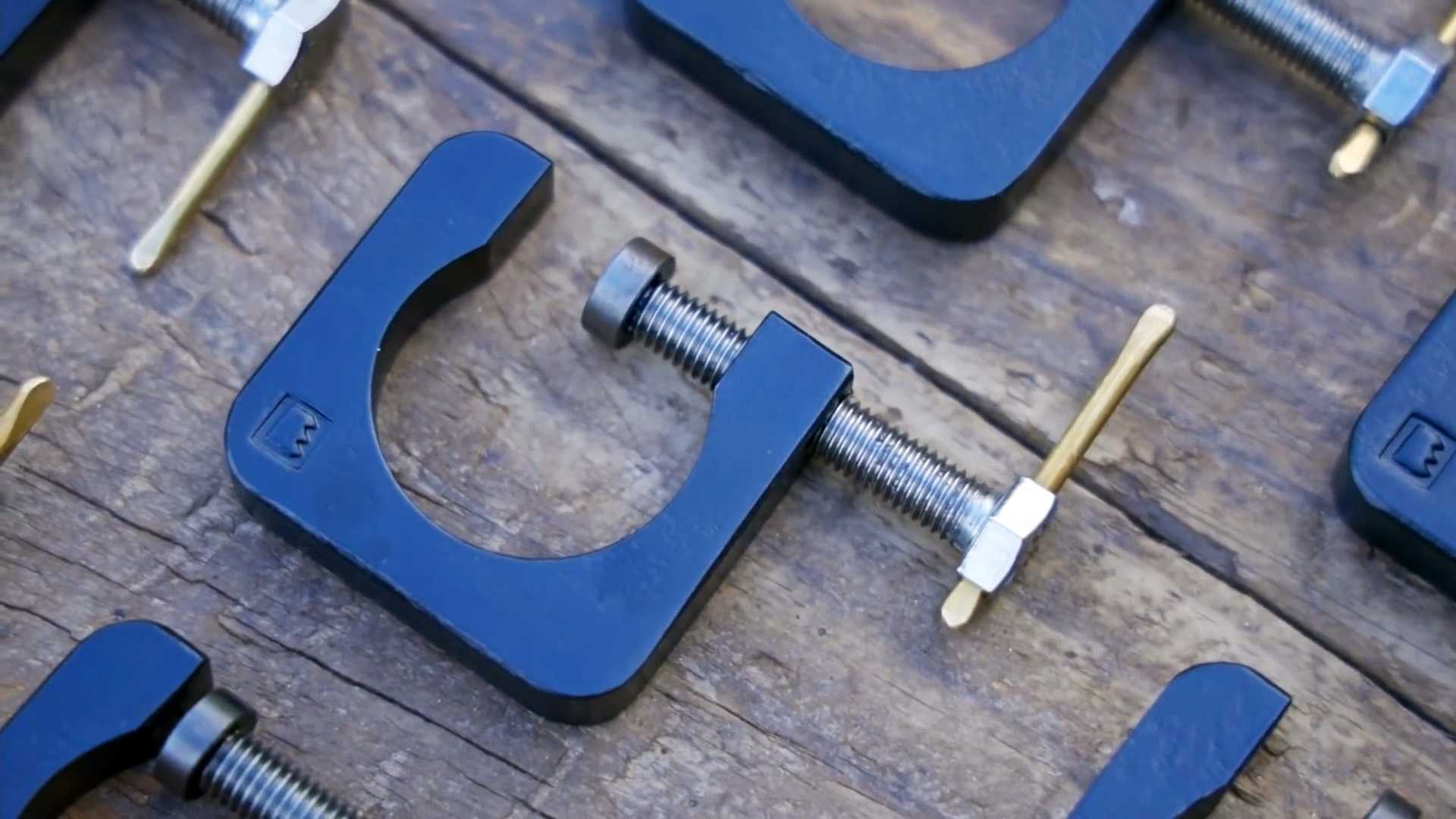

G-образные

Станины G-струбцин фабричного производства выполняются литыми. В гараже или сарае, даже в кузне на своем участке, организовать сталелитейку нельзя. Поскольку G-струбцины как самые «хваткие» применяются преимущественно в слесарно-сварочных работах с довольно длинными и/или тяжелыми деталями, то и самодельную G-образную струбцину нужно делать из металла на сварке или цельной.

Мастера-умельцы часто сваривают себе струбцины из листовой стали, поз. 1 на рис.:

Самодельные G-образные струбцины

Видимо, копируя профиль станин заводских изделий, что в данном случае неправильно. Профили литых станин струбцин показаны на поз. 2

Обратите внимание на зализы и галтели (показаны стрелками). Сглаживание профиля необходимо во избежание концентрации механических напряжений: они «любят» углы и щели, как постельные клопы. Но сварочный шов не работает, как галтель! Нет, струбцина скорее всего не сломается и не погнется

Однако отдачей зажатой детали станину немного поведет, и добиться точной фиксации будет трудно, причем не исключается и проворот детали при затягивании зажима

Но сварочный шов не работает, как галтель! Нет, струбцина скорее всего не сломается и не погнется. Однако отдачей зажатой детали станину немного поведет, и добиться точной фиксации будет трудно, причем не исключается и проворот детали при затягивании зажима.

Вполне надежны самодельные струбцины из отрезков швеллера (поз. 3). Недостатки – трудоемки, несоразмерно тяжелы сравнительно с шириной захвата. Резать швеллер на станины струбцин можно, если вам нужно будет сжимать детали очень сильно. Оптимальный вариант станин струбцин для обычных работ – из профильной трубы квадратного сечения, поз. 4. В зависимости от типоразмера и толщины стенок заготовки струбцины из профтрубы можно делать на ширину захвата до 1 м и более, см. видео:

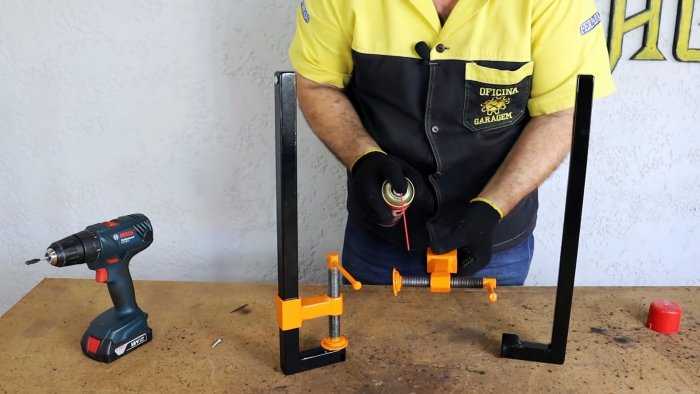

Видео: струбцины из профильной трубы

https://youtube.com/watch?v=8R1fXWCJTds

Разновидностью G-струбцины является поджимная, которую условно можно бы назвать GE-струбциной. Поджимные струбцины хорошо известны строителям маломерных судов из дерева, однако будут весьма полезны и в малом деревянном строительстве (напр. дачного или каркасного дома, хозблока и т.п.).

Чертежи поджимной струбцины и способ их применения показаны на рис.:

Чертежи и порядок применения поджимных струбцин

К примеру, при зашивке, скажем, ригеля (стропильной конструкции) крыши каждая следующая доска сначала плотно прижимается к предыдущей, а уж затем крепится к стропильным балкам. Соответственно, надежность и долговечность всего кровельного пирога намного возрастают.

Струбцина быстрозажимная своими руками

Иногда в работе с деревом требуются струбцины, с помощью которых можно сделать фиксацию или прихват детали к рабочему столу или месту в течение буквально нескольких секунд.

Для того чтобы сделать быструю струбцину, потребуются деревянные доски или фанера толщиной 16-18 мм. Первоначально калька деталей переносится на дерево и вырезается с помощью электролобзика. В ведомых частях потребуется сделать пропилы под заход ответной детали.

По размеченным точкам осей нужно сделать отверстия диаметром 20 мм.

Из круглой заготовки вырезаются шарнирные оси, шлифуются и запрессовываются в отверстия. Получается конструкция струбцины, чем-то напоминающая ножницы. Для привода используется стандартный ходовой винт диаметром 6 мм.

Зажим для удержания и фиксации мелких деталей

Аналогичным способом можно сделать зажим для фиксации особо мелких деталей. Предварительно потребуется разметить и вырезать из ОСБ или фанеры две половинки устройства, похожего на пинцет или медицинский зажим.

Серповидные заготовки соединяются между собой с помощью деревянной оси, поэтому в каждой из деталей струбцины необходимо сделать отверстие соответствующего диаметра. Для корпуса зажима можно использовать ясень или ель, ось необходимо сделать из более твердого материала — дуба или бука.

Струбцина из прута арматуры и дерева

Используя арматурный прут, длиной 50-60 см и диаметром 8 мм, можно сделать очень прочную и одновременно легкую рамку универсального назначения.

В основе конструкции используется опорный деревянный блок из твердых сортов древесины. Размеры блока 150х50х30мм. Размеры могут изменяться в зависимости от толщины и радиуса изгиба арматурного прута. Крючок из куска арматуры можно согнуть тяжелым молотком на стальной трубе. Изгиб нужно сделать так, чтобы согнутая арматура была плоской.

Далее в блоке сверлится сквозное отверстие 7,5 мм, и забивается готовый арматурный крюк, по линии нужно сделать отверстие под ходовой винт и собрать струбцину.

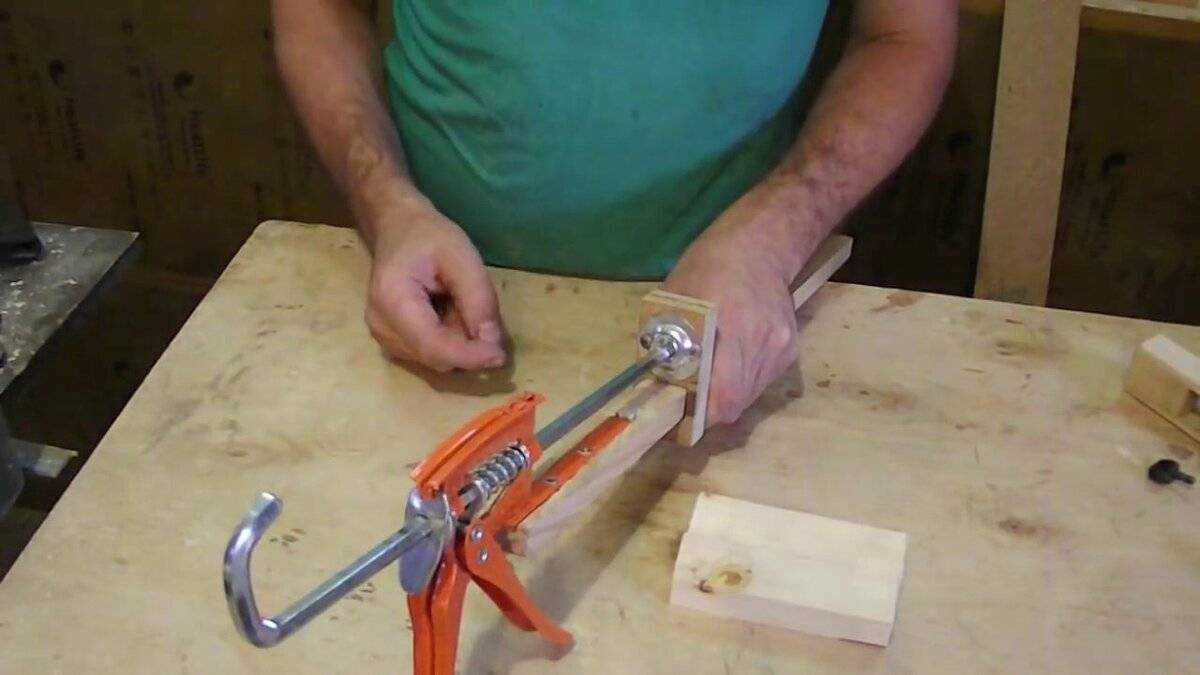

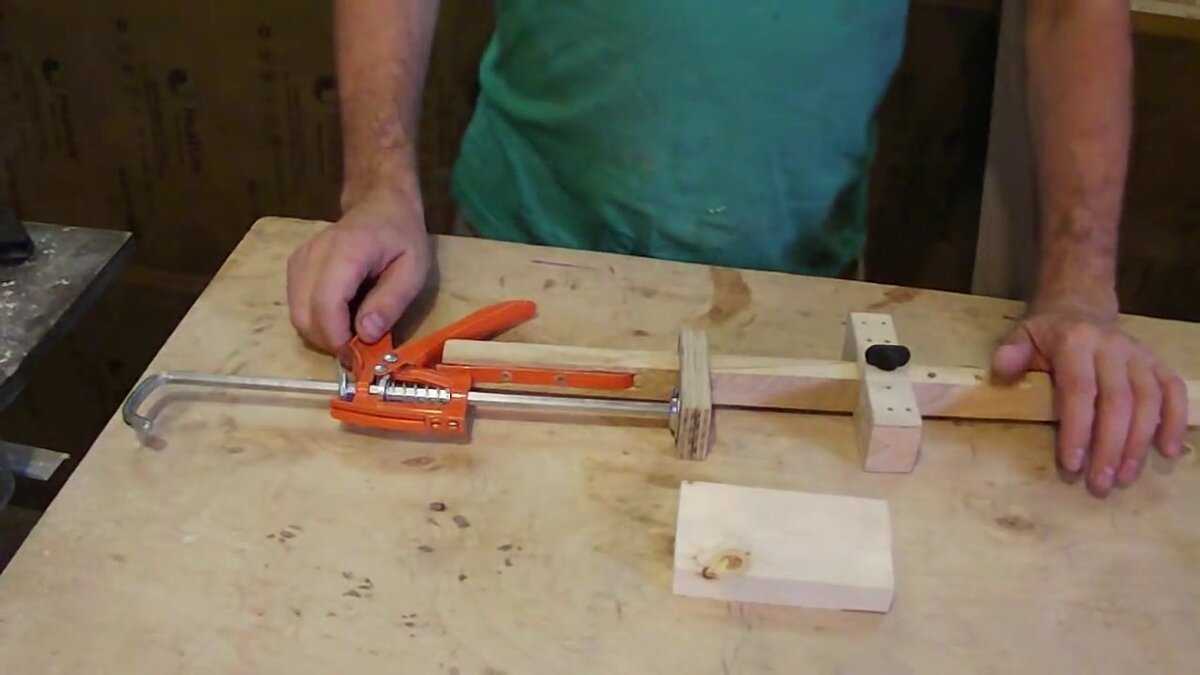

Быстрозажимная струбцина – самоделка

В арсенале мастеров столярного дела, которые выполняют большой объем работ по склеиванию, имеются корпусные струбцины, такие как Bessey KR Revo, струбцины GROZ, быстрозажимные или трубные струбцины.

Сложно представить замену профессиональному столярному зажиму, но что же делать, когда струбцины нет под рукой, негде ее купить или нет возможности заказать доставку.

Решение этой проблемы предлагает японский мастер по деревообработке и по совместительству блогер с YouTube канала Self-Build. Свое видение того, как создать крафтовые DIY струбцины он показал в новом ролике.

Идея заключается в том, чтобы для изготовления использовать самые обыкновенные материалы: обрезки деревянного бруса различных размеров и простейшие крепежные элементы — такие как перфорированные пластины и болты с гайками. Зажимной механизм струбцины надежно зафиксирует детали, при этом, его легко подстроить под различную длину заготовок.

https://youtube.com/watch?v=9rfioNDOfpk

Основные виды

В домашних условиях можно сделать простое ручное устройство для столярных работ.

В конструкцию инструмента войдут основные детали:

• рама;
• зажимные муфты;
• подвижная часть;
• винты или рычаги.

Самодельная струбцина из металла

Фиксатор не дает перемещаться зажатой заготовке, для этого настраивают уровень сжатия. По форме захвата обрабатываемых материалов, установки названы:

• угловыми;
• монтажными;
• винтовыми;
• ручными;
• быстрозажимными.

Для практичности инструмент делают с максимальным раздвижением и плавным рабочим ходом. В зависимости от способа скрепления струбцина может быть:

1. G-образной – самой популярной у мастеров из-за простоты конструкции и эксплуатации. Металлическая скоба имеет по одну сторону упорную площадку, по другую, вкрученный в резьбу регулировочный винт. На нем внутри находится рабочая губка, сверху приварена рукоять. Механизм удобен для обработки тяжелых, крупных, но простых по форме заготовок.
2. F-образной, универсальной с опорной поверхностью, прикрепленной к длинному стержню и скользящим по нему блоком с муфтой. Фиксирует зажим вспомогательный винт.
3. Трубной для крепления крупных деталей. Регулируют уровень захвата по длине стержня на опорной площадке со скользящими губками. Трубные зажимы позволяют работать с объемными предметами.
4. Угловой соединяют элементы. Для создания при стыковке прямого угла имеется установка из 2 опорных и рабочих поверхностей. Это могут быть 2 перпендикулярных винта или на одном установлен угловой блок. Иногда устройства создают для расположения деталей под разными углами.
5. Ленточной с зажимом, сделанным из прочного синтетического материала с блоком натяжения. Подгоняют углы дополнительными пластиковыми приспособлениями. Такое устройство применяют для обработки заготовок, закругленных с большим диаметром, когда нужно зафиксировать многоугольные соединения.

Струбцина своими руками может быть изготовлена из древесного и металлического сырья. Для домашней мастерской больше подойдут устройства:

• винтовые;
• быстрозажимные;
• трубные.

Где используют самодельные зажимы

В гараже, помещении для столярных работ мастер собирает комплект инструментов, которые понадобятся для различных поделок. Часто необходимо заготовки устойчиво крепить к столу или верстаку, чтобы выполнить отделку материала.

Нужна будет струбцина для сохранения устойчивого положения деталей в следующих случаях:

• при мебельной сборке, когда склеивают доски, щиты, нужно удержать части элементов;
• во время установки эхолотов на торцах лодок, рыболовы используют для закрепления приманки;
• настольный светильник легче повесить на стену, различные предметы быта, которые нужно держать одной рукой;
• установка пильного диска на болгарку происходит с дополнительным держателем;
• древесную напольную стяжку делают с удерживающим приспособлением;
• ремонтируют крылья машины с применением устройства;
• делопроизводители пользуются самостоятельно изготовленными зажимами, чтобы сделать переплеты на крупных бухгалтерских журналах;
• закрывают крышки на часах мастера по ремонту с помощью миниатюрных, поддерживающих установок;
• сапожники используют в мастерских самодельные зажимные приспособления.

Сварщикам тоже часто требуется устойчивый, надежный держатель с металлическим корпусом, чтобы свободно работать обеими руками.

Специальные конструкции струбцин

Освоив навыки изготовления струбцин простой формы, можно совершенствовать их и делать приспособы для соединения сложных деталей.

Встречаются самодельные струбцины, сделанные из деревянной вешалки, которую распиливают на части. Комбинируют дерево и сталь, выполняют более удобные ручки, позволяющие быстро закручивать винт

Это особенно важно, если надо часто менять положение или использовать несколько струбцин одновременно. В случае сложных заготовок можно вначале вырезать их из бумаги, а затем перенести на фанеру. Хотя более надежными являются сварные изделия из металла, деревянные конструкции тоже применяют не только для столярных, но и для токарных, плотницких работ

Не нужно иметь особых навыков для создания струбцины. Сделать такое изделие из дерева можно в неограниченном количестве своими руками. Потребуется лишь уделить процессу изготовления определенное время

Хотя более надежными являются сварные изделия из металла, деревянные конструкции тоже применяют не только для столярных, но и для токарных, плотницких работ. Не нужно иметь особых навыков для создания струбцины. Сделать такое изделие из дерева можно в неограниченном количестве своими руками. Потребуется лишь уделить процессу изготовления определенное время.

Импровизированные зажимы

Зачастую в столярной работе или при сборке деревянных конструкций не хватает времени на изготовление полноценных струбцин и зажимов. Тогда на помощь приходит смекалка и опыт.

Например, заготовку круглого сечения можно зафиксировать с помощью нескольких колец, набитых на рамку.

Арматурный прут или водопроводную трубу можно зажать с помощью импровизированной струбцины из нескольких брусков и скотча.

Обычный фиксирующий шнур багажника поможет стянуть подобно ленточному зажиму набор из десятка деревянных планок.

Из шприца-пистолета для герметика и скотча можно легко сделать настоящий зажим под доску.
