Как сделать сращивание стропил по длине

Выбор вида соединения

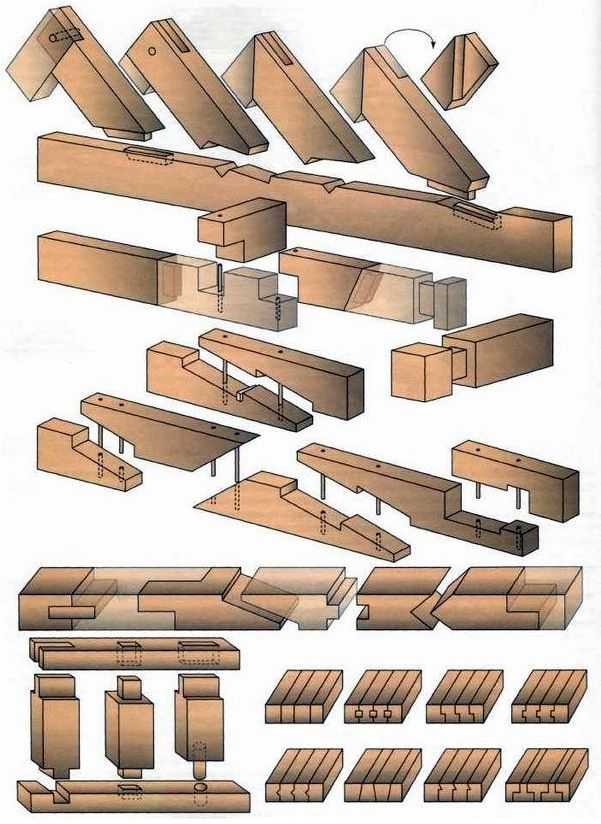

Вообще, видов соединений деревянных заготовок существует огромное количество, поэтому рассказать можно только о некоторых из них, наиболее распространенных.

Одним из самых простых способов нарастить деревянную деталь (брус, бревно, доску), увеличить ее ширину является торцевое соединение. Существует несколько вариантов его реализации. Часто применяют простой и функциональный метод в половину толщины (вполдерева). В зависимости от предполагаемой нагрузки на деталь срез может быть ровным или косым. В отдельных случаях стык укрепляют с помощью фигурных вырезов – замков. Данный тип соединения препятствует растяжению, скручиванию, изгибу. Так сращивают брус между собой с целью удлинения.

Создание объемных рам или деревянных каркасов требует надежных соединений под различными углами. В этом случае рационально использовать соединение типа шип-паз или шип-проушина. Узлы в месте стыка деталей выдерживают нагрузку смещения, изгиба и сжатия. Если конструкции необходима высокая стойкость на разрыв, вырезы делают трапециевидной формы.

Дополнительные связи каркасных изделий, придающие жесткость конструкции, реализуют с помощью Т-образных или крестообразных соединений. Основная нагрузка на стыках – сжатие, смещение и разрыв. В особых случаях конструкцию дополнительно усиливают металлическими уголками, шурупами или гвоздями.

Для соединения досок между собой в коробчатые конструкции под прямым углом удобно использовать специальный ящичный паз. Как понятно из названия, данный способ часто применяют для создания объемных конструкций, в том числе ящиков для мебели. Качественно изготовленный ящичный стык выглядит монолитно, имеет привлекательный вид и выдерживает внушительные нагрузки. При создании деревянной мебели часто используют соединение на шкантах, нагелях и домино (когда паз имеет продолговатую форму, в отличие от круглого шканта).

Металлические крепежи для бруса

Крепеж для бруса – это специальные элементы, выполненные из легированных сплавов, применяющиеся для соединения деревянных конструкций. Они могут быть как отечественного, так и зарубежного производства. Среди множества крепежных изделий можно выделить сложные детали: опоры, уголки, муфты и шайбы, и простые элементы: анкера, шурупы, гвозди и скобы.

Сложный крепеж

Опора – крепежная перфорированная деталь, изготавливаемая из стального профиля толщиной от 2 мм и подвергаемая нанесению антикоррозионного слоя цинка. Представляет собой уголковообразную конструкцию и служит для крепления балок перекрытия к стене дома. Опору по виду конструкции можно разделить на крепеж открытого и закрытого типа. Соединяют ее с брусом шурупами, саморезами или гвоздями. Выпускаются опоры для всех типоразмеров бруса.

Муфты с шайбами представляет собой гайку М20 со шпилькой приваренную к металлической пластине. Основным назначением является компенсация усадки бруса.

Уголки соединительные, производятся из листового проката толщиной от 2 мм и оцинковываются. Угловой крепеж выпускается в перфорированном варианте длиной от 120 до 175 мм. Выбор изделий осуществляется в зависимости от веса конструкции.

Простой крепеж

Нагели могут быть металлическими и деревянными. В качестве материала для из производства используют арматуру. Они применяются для скрепления венцов из бруса между собой. Металлические нагели обладают высокой прочностью и в состоянии предотвратить любую деформацию лесоматериала. Однако ввиду рифленой поверхности, которая может нарушить структуру деревянного массива, и несовместимости металла и дерева целесообразнее применять деревянные нагели.

Они изготавливаются, как правило, из березы или других твёрдых пород древесины. Прочность деревянных элементов почти не уступает надежности металлических изделий, при этом идеально подходят для дома из бруса, предотвращая его деформацию. Производятся нагели из дерева круглого и квадратного сечения.

Пружинный узел «Сила»

Изделие представляет собой болт с пружиной и резьбой по дереву, изготовленный из высокопрочного антикоррозионного сплава. Крепление бруса таким элементом, как Узел «Сила», обеспечивает прочность и устойчивость соединения, и отсутствие деформации и кручения. Кроме этого, изделие дополнительно нагружает сами венцы, что препятствует образованию трещин и зазоров в процессе усадки. Рекомендуемая установка крепежных узлов на один брус не менее 4 штук.

Гвозди, металлические скобы

Гвозди, равно как металлические скобы, являются неплохим крепежным изделием, но не для бруса. Применение их для соединения бруса ошибочно. Гвозди поддаются коррозии и приходят в негодность, при этом портя древесину. Исходя из этих недостатков, следует отказаться от применения гвоздей и металлических скоб.

Поскольку при помощи гвоздей любая конструкция скрепляется накрепко, ими лучше соединять детали, а не сколачивать стены.

Деревянный тип — имеет такие свойства, как впитывать и отдавать влагу, поэтому соединение бруса должно быть подвижным.

Расчеты

Расчет сечения позволит не сомневаться в прочности и жесткости конструкции. При этом определяется максимальная длина, которая допускается при каком-либо сечении. Чтобы выполнить расчёт, нужны следующие данные:

• длина деревянной балки перекрытия (точнее, расстояние между несущими стенами);
• расстояние между балками (их шаг);
• нагрузка на конструкцию.

Для расчета нужно знать расстояние между балками, ширину пролета и нагрузку на конструкцию

Нагрузка складывается из двух значений: постоянного и временного. Постоянное включает в себя массу самих балок (пока предварительную), утепление, подшивка потолка, черновой и чистый пол. Временная нагрузка — это масса людей и мебели. По нормативным документам для жилых помещений она принимается равной 150 кг/м2. Для чердака можно взять меньше, но рекомендуется — такую же. Это не только обеспечит определенный запас прочности, но и даст возможность в будущем переоборудовать свой чердак в мансарду без реконструкции несущих элементов.

Балочный каркас следует рассчитывать по таким формулам:

• Mmax = (q*l2)/8;
• Wтреб = Мmax/130.

В этих формулах q — это нагрузка на кв. м перекрытия, которая включает в себя массу конструкций и 150 кг полезного значения. При этом указанные величины требуется умножить на расстояние между балками. Это вызвано тем, что для вычислений нужно нагружение на погонный метр, а изначально величина рассчитана на квадратный. l2 — расстояние между несущими стенами, на которые опирается прогон, взятое в квадрате.

Зная Wтреб, можно подобрать сечение перекрытие. W = b*h2/6. Зная W, можно легко составить уравнение с одной неизвестной. Здесь достаточно лишь задать одну геометрическую характеристику b (ширину сечения) или h (его высоту).

Чаще всего деревянная балка уже имеет известную ширину. Удобнее изготавливать ее из доски шириной 50 или 100 мм. Также можно рассмотреть вариант с составным сечением. Его изготавливают из нескольких досок толщиной 50 мм.

Расчетом в указанном случае находят необходимую высоту элемента. Но бывают такие случаи, что нужно вписаться в определенный пирог перекрытия, чтобы не уменьшить высоту помещений. В этом случае в качестве известной величины в уравнение добавляют высоту сечения, а находят ширину. Но чем меньше высота, тем более неэкономичным будет каркас перекрытия.

Для стягивания двух или трех досок между собой удобно использовать металлические шпильки. При этом при закручивании гаек обязательно используют более широкие шайбы. Они предотвращают вдавливание металла в более мягкое дерево. Между деревом и стальными крепежами нужно обязательно предусмотреть изоляцию. Для этого можно использовать такой материал, как ТЕХНОЭЛАСТ марки ЭПП.

Деревянные бруски перед монтажом необходимо гидроизолировать

Перед использованием деревянных элементов их обрабатывают антисептическим составом. Это нужно для предотвращения заплесневения и загнивания. Также рекомендуется выполнить обработку антипиренами, которые повысят пожарную безопасность. При опирании прогонов на стену из кирпича или бетона их концы оборачивают техноэластом, линокромом, гидроизолом или рубероидом.

Выбор сырья для получения клееных пиломатериалов

Качество конечной продукции напрямую связано с качеством сырья. Несмотря на то, что клееная древесина подразумевает использование несортовых отходов, для большего выхода качественной продукции все-таки существуют критерии отбора к сырью. Склеить можно и опилки, но тогда это будет совсем другая продукция. Поскольку нашей задачей является получение качественных пиломатериалов, то с целью снижения себестоимости при выборе сырья надо придерживаться определенных норм:

• Древесина, в которой слишком много сучков, потребует слишком больших трудозатрат по ее подготовке, и большая ее часть уйдет в отходы. Поэтому берем только древесину первого и второго резов.
• Подбираем заготовки такой длины, которая даст возможность получить приемлемое качество изделия. Слишком короткие обрезки увеличат расход клея и понизят качество. Плюс к этому значительная часть такого сырья в процессе изготовления превратится в опилки.
• В переработку принимать древесину с припуском, размер которого исключает образование дополнительных отходов производства.

Правильная технология сращивания включает в себя весь цикл производства. Имеет значение все, начиная от правильно отведенных мест под сырье и полуфабрикатов до количества и качества изготовленной продукции и процента отходов.

Расчёт длины и сечения стропил, подготовка материала

Прежде чем приступить к соединению стропил между собой, нужно определиться с длиной материалов.

Точность необходимых расчётов влияет на все последующие этапы в сооружении и обустройстве крыши: укладке изоляции, утеплении и монтаже кровли. Поэтому к данному этапу следует относиться с особой серьёзностью.

Определение длины

Это то, как можно вручную рассчитать длину стропил на стадии проектирования всей конструкции крыши. При расчётах используется обыкновенная теорема Пифагора, известная всем ещё со школы. Таким образом, крыша представляет собой прямоугольный треугольник, а стропило – его гипотенузу. Для того чтобы рассчитать длину стропил для крыши, нужно разделить длину катета на косинус противолежащего угла.

Для ясности рассмотрим это на конкретном примере.

Допустим, имеется двухскатная крыша для дома с шириной 6 метров, наклон ската её кровли равен 45 градусам, а длина козырька примерно составляет 0,5 метров. Обозначим длину стропил буквой L и подставим все значения в формулу:

L = 6 / 2 / cos 45.

В итоге выходит примерно 4,24 метра.

К этому результату прибавляем длину козырька и получаем приблизительное значение – 4,74 метра.

Все вычисления можно производить и при помощи специальных программа, куда вводятся все данные и параметры, а система рассчитывает всё сама.

Определение сечения

Сечение балок определяется по расстоянию между двумя соседствующими стропильными ногами, а также по размеру нагрузок на элементы.

Усреднённые значения для определения сечения:

Длина стропил, м	Расстояние между стропилами, см	Размер сечения бруса стропил, см
До 3 До 3 До 4 До 4 До 4 До 6 До 6	120 180 100 140 180 100 140	8 x 10 9 x 10 8 x 16 8 x 18 9 x 18 8 x 20 10 x 20

Нагрузка создаётся весом кровли, которая может быть изготовлена из керамики или шифера. В случае с такими материалами могут потребоваться доски с увеличенным сечением.

Подготовка материала

При сращивании редко применяются металлические стропила, соединять которые приходится путём приваривания или соединения болтами.

При выборе материала желательно склоняться к древесине хвойных пород. Стропилы из таких досок перед применением пропитывают огнезащитным составом.

Используемые материалы могут отличаться некоторыми особенностями. Чаще всего на практике можно столкнуться с элементами, изготовленными из брусьев. Они соединяются методом врубки, но иногда встречаются и стропила из бревен.

Как правило, в ход идут одинарные балки, которые сращиваются методом встык или внахлёст. В некоторых случаях используются варианты стропил, которые являются досками, попарно сшитыми друг с другом, – применяется метод внахлёст или же способ, при котором стыковочная линия при сращивании размещается в разбежку.

Углы без остатка

Многие домашние мастера хотят сэкономить материал, поэтому применяют способ стыковки бруса 100х100 (самый распространенный) без остатка. В данном случае соединение более холодное, углы больше продуваются, пиломатериал не выглядывает из-за угла стены, а располагается вровень с ним.

К угловым соединениям без остатка относятся крепления:

• Встык;
• При помощи шпонки;
• Коренной шип;
• Теплый угол;
• Ласточкин хвост;
• В лапу;
• В полдерева.

Встык

Соединение бруса в стык — самое простое. Заготовки прикладываются друг к другу под прямым углом. Пазы отсутствуют.

При возведении строений ряды смещаются друг относительно друга, и стыки чередуются между собой. Чтобы сцепление было более прочным, их скрепляют скобами или стальными пластинами.

Строительный материал не обрабатывается. Со временем углы отходят друг от друга, продуваются. Внутрь щелей может попасть вода. Поэтому для жилых строений такой способ стыковки не используется. Соединение в стык подойдет для хозяйственных построек, временных сооружений, навесов. Такие строения легко разбираются. Материал можно использовать повторно.

При помощи шпонки

Шпонка — это небольшой брусок, изготовленный из деревьев твердых пород. Соединителем скрепляют два паза, вырубленных на торце и сбоку бруса. Ширина паза на торце равна одной трети его ширины. Расстояние до паза боковой части идентично ширине паза на торце. Клин-соединитель в виде шпонки ставится вертикально, горизонтально и под углом. Самое надежное соединение, когда шпонка вставляется в паз, вырезанный под углом. Даже при сильных нагрузках пиломатериал будет прочно соединять детали. Использовать такое сращивание можно для обустройства наружных углов и внутренних стен. Трудоемкое соединение, требующее профессионального подхода.

В коренной шип

Соединение в коренной шип похоже на сращивание с помощи шпонки. Только в данном случае посторонние детали не используют. На одном из брусьев делается паз прямоугольной или трапециевидной формы. На другой заготовке вырубается паз таким образом, чтобы он был с внутренней стороны стены. Шип повторяет форму паза. Он выполняется не на всю толщину материала, а только на его половину. Потеря тепла исключается: нет сквозных щелей со стороны улицы. Такой способ используется для наружных углов дома.

Соединение бруса в теплый угол

Теплый угол-это способ углового соединения шип-паз. При соблюдении размеров стыковка элементов герметична, между ними нет зазоров, им не страшны мостики холода.

Расскажем, как соединить брус в теплый угол правильно. Для того, чтобы шип-паз точно подходили друг к другу, намечают линии точно по строительному уровню. Прочерчивают вертикальную линию, а затем с помощью угольника проводят другую черту.

После разметки делают несколько пропилов циркулярной пилой. Пропилы получаются ровные и точные. Циркулярная пила не рвет древесину. Стамеской убираются ненужные части древесины. Цепной пилой выравнивается дно. Стыкуемый паз выпиливается на боковой стороне одного бруса на некотором расстоянии от края.

Шип размечают на торце второго бруса и запиливают цепной пилой. Шип стыкуется с пазом и утепляется джутом.

Самый распространенный — ласточкин хвост

Паз имеет трапециевидную форму, которая препятствует разъезжанию частей. Шип повторяет форму паза. Он расширяется к краям пиломатериала. Его часть с шипом напоминает ласточкин хвост, отсюда и его название. Это разновидность теплого угла.

В лапу

Соединение в лапу производится следующим образом:

• На одной заготовке вырубается паз с уклоном. Он выполняется с торца на половину толщины бруска;
• Второй элемент делается с шипом. Шип расширяется к краю;
• При стыковке шип и паз должны совпасть, чтобы между ними не было щелей;
• Угловое соединение следует укрепить нагелем или использовать шпонку.

Этот вид сращивания похож на предыдущий. Только вырубку паза и шипа производят под прямым углом. Вырубленная часть занимает половину глубины строительного материала. Обе заготовки накладываются друг на друга. Чтобы стыковка была надежной, делают отверстия и скрепляют брусья нагелями.

Основные правила сращивания стропильных ног

Удлиняются стропила врубкой с дополнительной фиксацией места соединения болтами, гвоздями и (или) скобами. Врубку нужно сделать, чтобы две части стропила максимально плотно прилегали друг к другу. Если есть возможность выбора, нужно всегда выбирать наиболее простой способ врубки. Место врубки нужно дополнительно скрепить, чтобы она смогла выдержать все нагрузки, а при необходимости и усилить металлическим креплением.

Сращивание стропил можно выполнить 3 способами: соединением встык, сращиванием “косым прирубом” и удлинением внахлест. Окончательный выбор способа делают непосредственно во время монтажа стропильной системы. При выборе нужно обязательно учитывать квалификацию выполняющего сращивание, имеющийся в наличии строительный материал (доска или брус) и вид крыши (скатная, полувальмовая или вальмовая). Независимо от выбранного способа, для удлинения стропил понадобятся инструменты:

Инструменты для сращивания стропильных ног.

• топор;
• пила-ножовка;
• поперечная пила;
• лучковая пила;
• молоток;
• киянка;
• рубанок;
• шерхебель;
• долото;
• стамеска;
• ручная или электродрель с набором сверл.

Несмотря на довольно внушительный список инструментов, в самом процессе сращивания нет ничего сверхсложного.

Для сращивания встык соединяемые торцы брусков или досок обрезают под углом строго в 90º. В месте стыковки торцов с двух сторон крепятся накладки длиной минимум 50 см. Накладки крепятся гвоздями в шахматном порядке – минимум 8 гвоздей на накладку (по четыре в каждый из соединяемых торцов). В последнее время гвозди все чаще заменяют длинными саморезами или же, если соединяются торцы досок, взятыми на болты с гайками металлическими пластинами.

Важная деталь: для предохранения места соединения от случайных боковых нагрузок в торцах соединяемых частей высверливаются отверстия, в которые вставляется железный штырь. Более простой, но и более трудоемкий способ – стыковка с шипом.

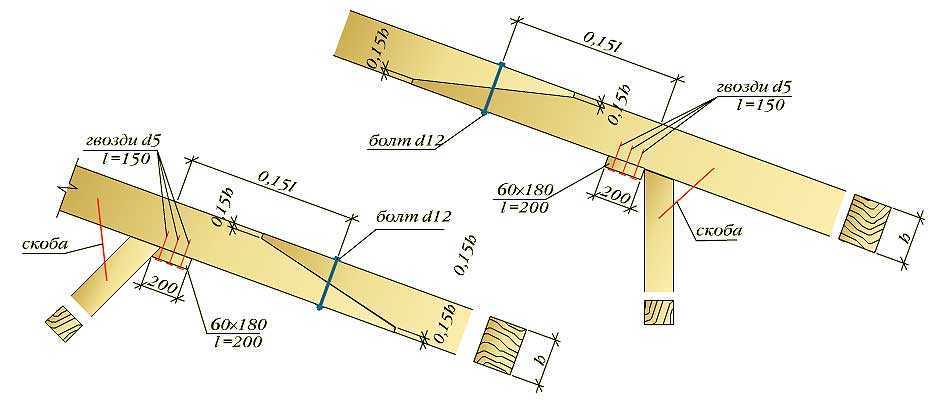

Схема сращивания стропильных ног.

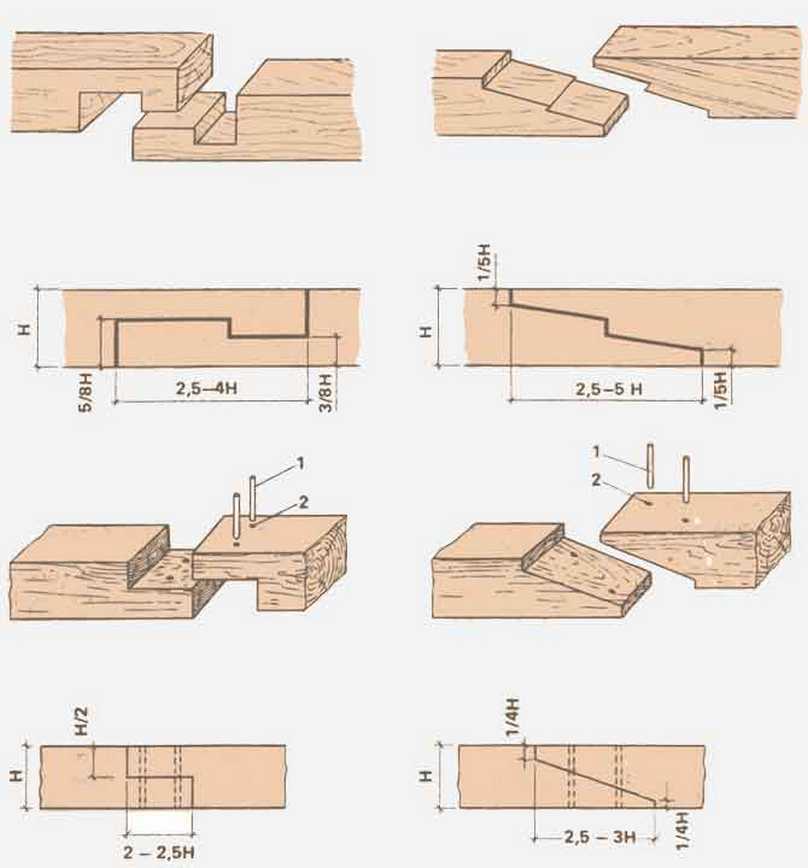

При этом способе на торце одной части вырезается шип, а на торце другой – выдалбливается паз. Вставленные друг в друга, они, как и железный штырь, будут препятствовать боковым нагрузкам.

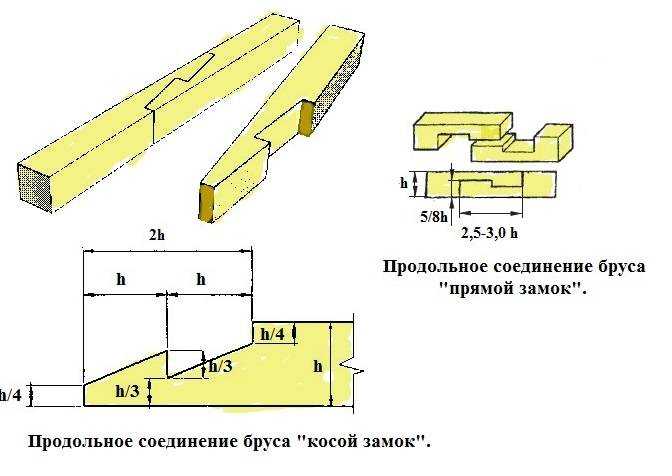

Чтобы срастить стропилину “косым прирубом”, соприкасающиеся торцы частей стропила подрезают под углом в 45º, после чего срезы накладываются один на другой, и посредине места соединения скрепляются болтом диаметром 12 или 14 мм. Для этого в месте крепления высверливается сквозное отверстие, размер которого должен соответствовать диаметру болта. Если отверстие будет больше, в месте крепления появится люфт, создающий дополнительную нагрузку на прогиб.

Техника удлинения стропил внахлест подразумевает нахлест одной части стропил на другую минимум 1 м, затем, как и в случае использования способа “встык”, соединенные элементы скрепляются гвоздями в шахматном порядке. Иногда для крепления используют металлические шпильки, на которые с обоих концов закручивают гайки с шайбами. Этот способ хорош тем, что не нужно соблюдать идеальную точность в торцах соединяемых элементов.

Соединение внахлест чаще применяют при использовании в качестве стропильных ног досок. Соединение в “косой прируб” обычно используют при удлинении бруса большого сечения. Соединение встык можно использовать в обоих случаях.

При любом способе сращивания место стыковки становится своеобразным пластичным шарниром.

Но поскольку стропилина должна быть равномерно жесткой по всей своей длине, то сращивание нужно выполнять на расстоянии, не превышающим 15% длины пролета от точки опоры, на которую устанавливается стропилина (прогон, мауэрлат или промежуточная опора).В этом случае прогиб стропилины в месте соединения будет максимально приближаться к нулевой отметке.

Преимущества домов из бруса и нормативная основа для их строительства

Традиционно деревянные дома, то есть дома построенные из бруса, пользуются неизменной популярностью у частных застройщиков. Такие строения имеют красивый вид, при этом очень легко придать каждому особую индивидуальность.

Они также являются наиболее экологичным видом жилища, а для загородного строительства – это, пожалуй, один из самых оптимальных вариантов, так как вписываются органично в окружающий ландшафт. Кроме того, деревянные коттеджи позволяют создать полноценный архитектурный ансамбль, состоящий непосредственно из дома и других хозяйственных и бытовых пристроек.

Основные требования к перекрытиям

Что такое перекрытие? Так называется горизонтальная конструкция, которая разделяет пространство сооружения по высоте. Именно благодаря ему можно ставить в помещениях сколько угодно мебели, размещать оборудование. Кроме того, соединение балок прочно связывает несущие стены, делает сооружение более устойчивым. Деревянные балки перекрытий бывают цокольные, подвальные, чердачные и междуэтажные.

Балка перекрытия из дерева должна соответствовать следующим требованиям:

1. Прочность. Поскольку речь идет о достаточно серьезных нагрузках, материал должен выдержать их. Учитывайте постоянное давление и переменное.
2. Жесткость. Насколько используемый материал способен сопротивляться изгибу?
3. Тепловая и звукоизоляция.
4. Пожарная безопасность.

Как правильно класть брус

Пиломатериал имеет квадратное или прямоугольное сечение, поэтому соединения прочные. Он состыковывается гораздо проще, чем оцилиндрованное бревно. Брус легко размечать, выпиливать в нем пазы.

Во время укладки строительного материала при строительстве дома из бруса своими руками следует большое внимание уделить его креплению по углам и по длине. Недостаточно прочно зафиксированный брус может переворачиваться. Поэтому вместо металлических гвоздей применяются деревянные

Они называются нагелями. Лучше из березы. Можно использовать черенки и напилить их в нужный размер по длине. Их вбивают вертикально через каждые 1,5-2 м в заранее подготовленные отверстия. Диаметр нагелей ориентировочно 20 мм. Сверлить под них отверстия надо на пару миллиметров больше, чтобы свободно забивались и не препятствовали дальнейшей усадке стен

Поэтому вместо металлических гвоздей применяются деревянные. Они называются нагелями. Лучше из березы. Можно использовать черенки и напилить их в нужный размер по длине. Их вбивают вертикально через каждые 1,5-2 м в заранее подготовленные отверстия. Диаметр нагелей ориентировочно 20 мм. Сверлить под них отверстия надо на пару миллиметров больше, чтобы свободно забивались и не препятствовали дальнейшей усадке стен.

Березовые нагели

На фундамент обязательно укладывают гидроизоляцию. Это могут быть два листа рубероида или гидроизоляционная мембрана. Можно комбинировать материалы: сначала нанести обмазочный слой, а затем положить рулонный.

Брус и нагели обрабатывают антисептическими средствами и антипиренами. Перед укладкой венцов убирают бракованные пиломатериалы. Подготавливают крепеж.

Укладывают первый венец. Чтобы добиться идеально горизонтального расположения первого венца, под брус ставят деревянные подкладки и выравнивают его с помощью строительного уровня. Затем фиксируют первый венец анкерами. Угловое соединение в первом ряду на шпонке, а с внутренней стороны дома используют металлические уголки.

Как правильно соединять доски по длине вставной планкой

Планка укрепляет соединение по всей длине, выполняя при этом две функции: она увеличивает вдвое площадь стыковочных участков, покрываемых клеем, так как проникает внутрь обеих досок, что придает соединению дополнительную прочность, а благодаря противоположному направлению волокон в планке по отношению к волокнам в основных деталях соединение более устойчиво к нагрузкам.

Использование фанеры

Для планки, которая должна быть очень тонкой, самый подходящий материал — фанера. Если, к примеру, вы возьмете планку из цельного дерева, то расположение волокон в планке и досках окажется параллельным. При этом будет достигнута высокая прочность соединения, но сама планка не выдержит нагрузки и сломается, если доски начнут прогибаться. Можно использовать планку с поперечным направлением волокон. Она хорошо выдерживает нагрузку при прогибании досок и придает большую прочность соединению, но такие планки ограничены по длине и крайне ненадежны при продольных нагрузках. Многослойная фанера компенсирует недостатки планок из цельного дерева, обеспечивая соединению прочность.

Альтернатива рейке — вставные шипы, которые располагают с посадкой на клей на расстоянии 10-20 см друг от друга. Сначала в одной доске высверливают отверстие для шипов, затем специальными маркерами помечают расположение шипов на другой доске.

Левая планка длиннее, средняя — толще, чем нужно, правая выполнена правильно. Она должна быть короче общей высоты пазов, чтобы осталось место для клея.

Глухое соединение с использованием планки из многослойной фанеры. Планка полностью скрыта, а доски в торцах сохраняют целостность.

Делаем соединение встык

Сращивание стропил по длине можно производить, соединяя их торцы. Такой метод, называемый встык, можно применять как для досок, так и для брусьев. А как правильно удлинить стропила этим способом? Для этого нужно сделать следующее:

Первым делом подготавливаем торцы. Их нужно тщательно выровнять, чтобы не было никаких зазоров и рубцов; Далее, торцы состыковываются и сращиваются с помощью накладок

После чего закрепляются гвоздями; Чтобы соединение стропил было надежным, важно правильно выбрать длину накладок. Тут все будет зависеть от материала. Если для стропил применяются доски, то длина накладок в месте сращивания должна быть как минимум в три раза больше, чем ширина доски

В случае использование деревянных брусьев, за основу нужно брать их сечение; Длина накладки при сращивании также зависит от количества используемых гвоздей. Их вбивают в шахматном порядке. При этом следует помнить, что они могут расщепить тонкую накладку

Если для стропил применяются доски, то длина накладок в месте сращивания должна быть как минимум в три раза больше, чем ширина доски. В случае использование деревянных брусьев, за основу нужно брать их сечение; Длина накладки при сращивании также зависит от количества используемых гвоздей. Их вбивают в шахматном порядке. При этом следует помнить, что они могут расщепить тонкую накладку.

Если надо удлинить стропила из брусьев, то для крепежа можно вместо гвоздей применять болтовое соединение. В таком случае берется подходящая накладка, желательно из металла, и просверливаются сквозные отверстия. После этого, вставляется болт и закручивается с другой стороны гайка. В обязательном порядке следует использовать шайбу. Такой способ сращивания полностью исключает риск деформации соединения стропил.

Видео по теме:

Конструктивные особенности сращивания стропил

Разработано множество различных способов того, как нарастить стропила, и каждый из них выполняется в зависимости от особенностей строительства.

Прямая стыковка

Для такого метода подходят доски с любой длиной, накладки при этом тоже выбирают различные: доски или фанеру.

Последовательность действий:

• концы досок отрезают только под прямым углом, а обрезки используют как накладки, которые должны быть в четыре раза больше ширины доски;
• доску помещают на бруски, стоящие на ровной поверхности;
• обрезанный конец доски стыкуется с другой половиной. Их плотно прижимают и обкладывают накладками, которые фиксируются шпильками не менее 8 миллиметров;
• используются большие шайбы, их утапливают вглубь древесины;

Допускается использовать фанеру. Её лучше всего обжать струбцинами со всех сторон пока полностью не высохнет клей.

Косой прируб

Метод соединения косым прирубом позволяет использовать балки с большим сечением. Соединяющиеся части досок подрезают под углом.

Для начала определяется расстояние, через которое будут выполнять прируб и отмечают на обоих концах балок место для подрезания. Это осуществляется при помощи стусла для определения совпадения углов, обычно это угол в 45 градусов. Затем подрезанные концы балок стыкуют друг с другом и закрепляют при помощи струбцины.

Затем просверливают отверстие сквозь бруски, размером меньше шпильки на один миллиметр. Это делается для того, чтобы саморез входил с усилием и не сильно раздвигал волокна древесины. Полученный прируб стягивают шпильками.

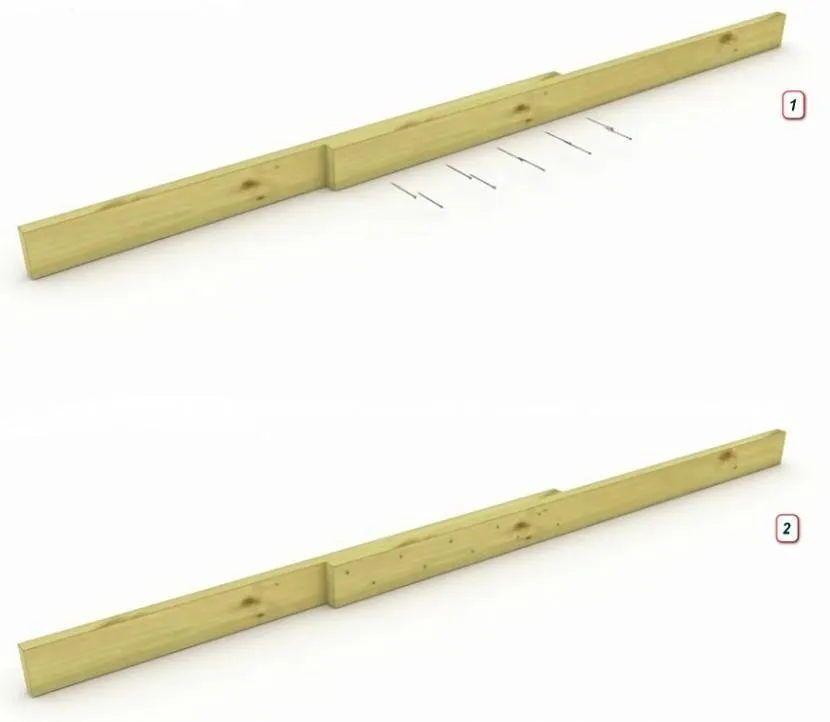

Как сделать соединение внахлёст

К сращиванию стропил по длине внахлёст прибегают, когда используются балки длиной не более 6,5 метров. При слишком большом пролете нагрузка на кровлю будет больше, чем такое соединение может выдержать.

Этапы метода:

• Две балки укладываются друг на друга внахлёст, предварительно уложенные на подставку из брусьев.
• Затем их подгоняют между собой и присоединяют друг к другу по длине, расположив их параллельно.
• При этом длина нахлёста – один метр, а длина двух балок в сумме равна длине стропильной ноги с прибавлением нахлёста с обеих сторон.
• Торцы соединяют шпильками шахматными рядами.

Таким способом можно не только срастить стропила по длине, но и выполнить спаривание стропил.

Соединение встык

Плюсом этого метода является то, что соединённые стропилы не портятся и не деформируются. Если соединять торцы досок, то их тоже можно срастить. Для сращивания встык выполняется следующая последовательность действий:

• Первое – подготовка торцов: их как следуют выравнивают, чтобы не осталось рубцов.
• Затем при помощи накладок торцы стыкуют друг с другом, их скрепляют при помощи гвоздей в шахматном порядке.
• Для того чтобы обеспечить прочность крепления, нужно правильно измерить длину накладки. Если для стропил используются доски, то накладки в месте соединения должны быть в 3 раза больше ширины доски.

Если вместо досок используются брусья, то в качестве крепления используются болты. Берётся металлическая накладка, проделывается отверстие, в которое вставляется болт, а с другой стороны размещают гайку и закручивают её.

Метод двойного сращивания

Ещё одним способом, при помощи которого можно соединить стропила, является двойное сращивание, которое применяется для досок и их коротких обрезков. Таким образом сокращается количество отходов, которые остаются после строительства.

Этапы данного метода:

• Производят замеры доски, которую будут удлинять, а также подготавливают ещё две, не забывая про нахлёст.
• Первая доска обкладывается двумя другими, оставляют нахлёст до одного метра, фиксируют обычным креплением.
• В остающиеся между досками щели закладываются короткие обрезки досок на расстоянии до 50 сантиметров, фиксируя каждый брусок креплением в шахматном порядке.
• Полученную стропилину устанавливают на мауэрлат.

Такие стропильные ноги используют при строительстве ломаных или вальмовых крыш. За счёт двойного основания обеспечивается большая прочность и надёжность конструкции.
