РАСПОЛОЖЕНИЕ ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ (примеры)
1 — петля ПВ1-100 для
внутренних створок и полотен типов С и Р; 2 — петля ПВ2-100-1 для наружных
створок и полотен типа Р; 3 — петля ПВ3-1 для типа С; 4 — стяжка СТ для типа С;
5 — упор УО для типа Р; 6 — завертка ЗР2-1
Черт. 1
1 — петля ПВ1-100 для
внутренних створок и полотен типов С и Р; 2 — петля ПВ2-100-1 для наружных
створок и полотен типа Р; 3 — петля ПВ3-1 для типа С; 4 — петля ПВ2-100-2 для
фрамуг; 5 — прибор фрамужный ПФ2; 6 — фиксатор ФК1 для типа С или ФК3 для типа
Р; 7 завертка ЗР2-1; 8 — стяжка СТ для типа С; 9 — упор УО для типа Р; 10 —
ручка РС80.
Черт. 2
Примечания к
черт. 1 и 2
1. Приборы для
окон и балконных дверей должны соответствовать ГОСТ 538-78, ГОСТ 5087-80, ГОСТ 5088, ГОСТ
5090-79 и ГОСТ 5091-78.
2. Наружные
створки должны навешиваться на петли типов ПВ2 с вынимающимися стержнями.
3. Завертки
показаны в открытом положении.
4. Ручки РС80
устанавливают на наружных створках с внешней стороны здания на высоте 1000 мм
от порога.
5. Фрамужный
прибор показан условно.
6. Угольники
устанавливают в соответствии с п. 2.13 ГОСТ
23166-78.
7. Стяжки СТ
располагают на створках со стороны помещения.
8. Фиксаторы
устанавливают на узкие створки окон жилых и общественных зданий.
9. В случае
применения заверток со съемными ручками типа Р2 число ручек на изделие
устанавливают по согласованию изготовителя с потребителем, но не менее одной.
Общие требования по ГОСТ

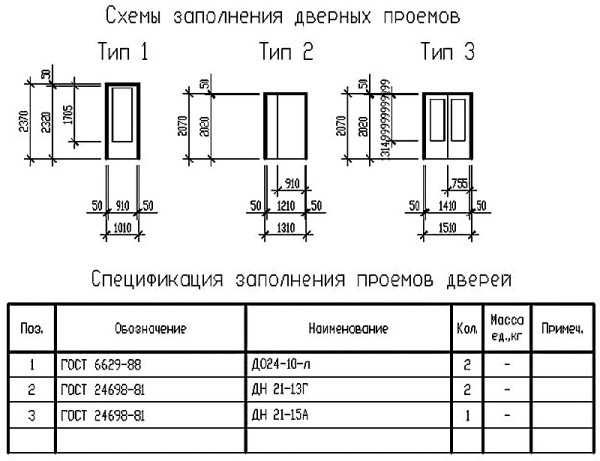

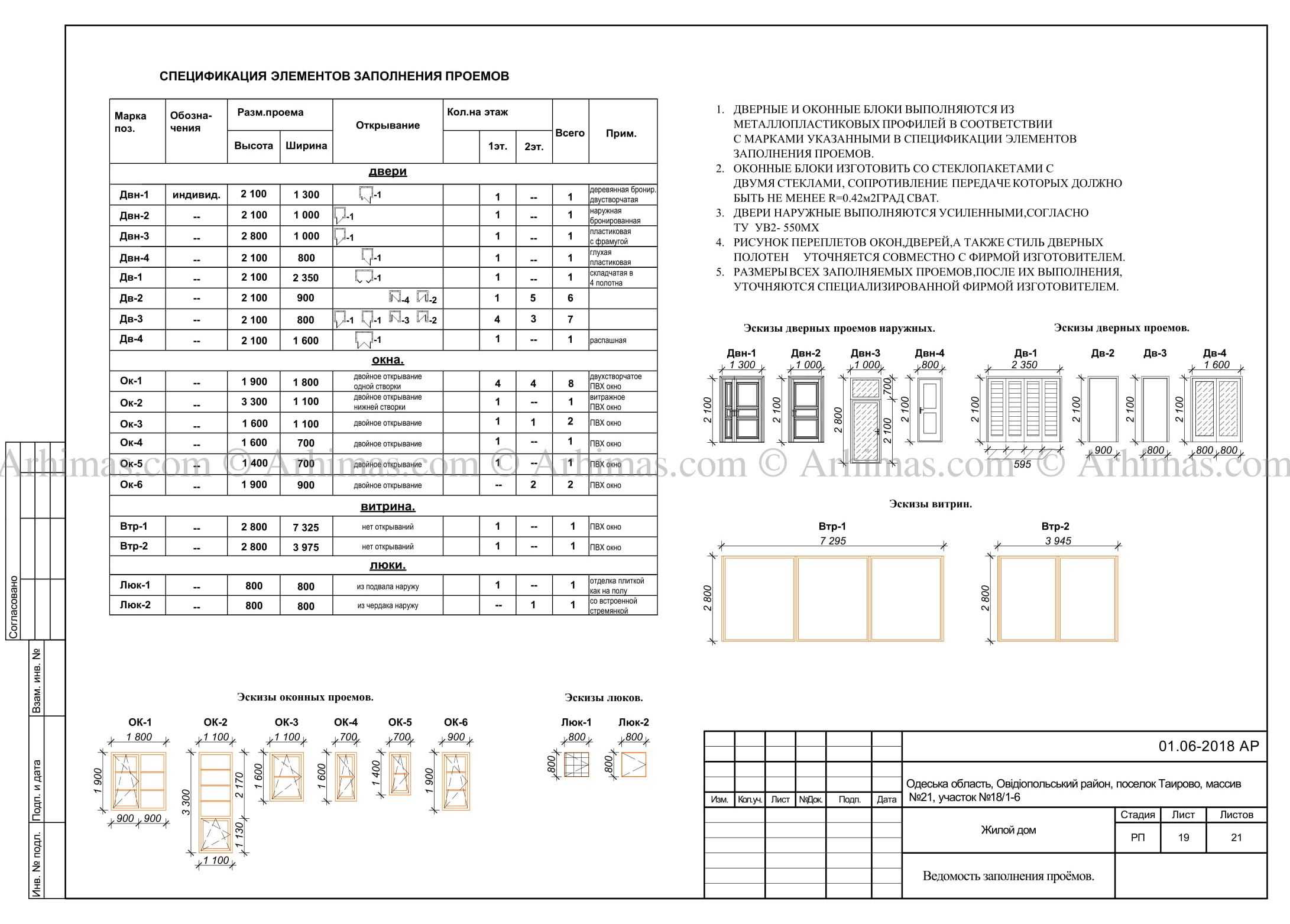

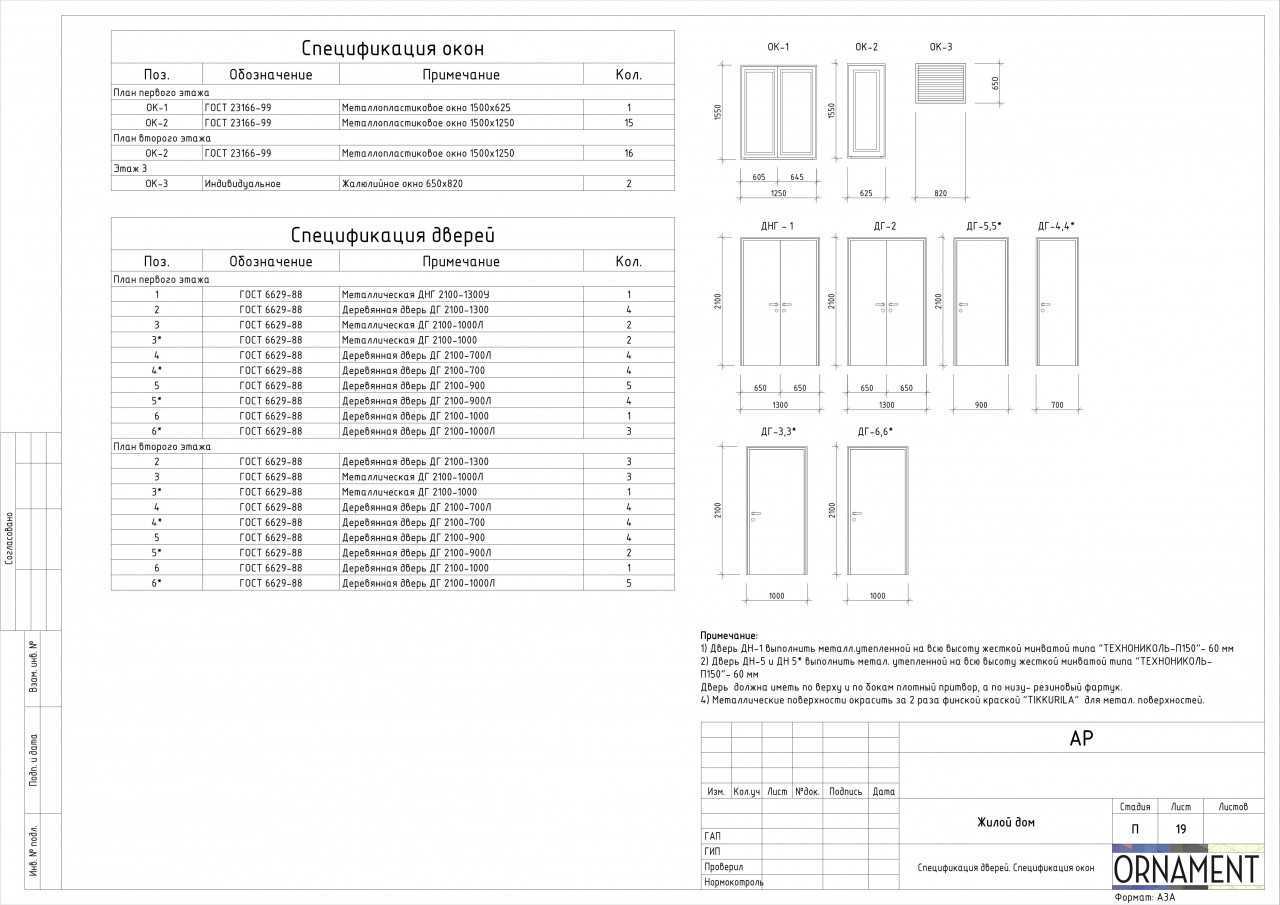

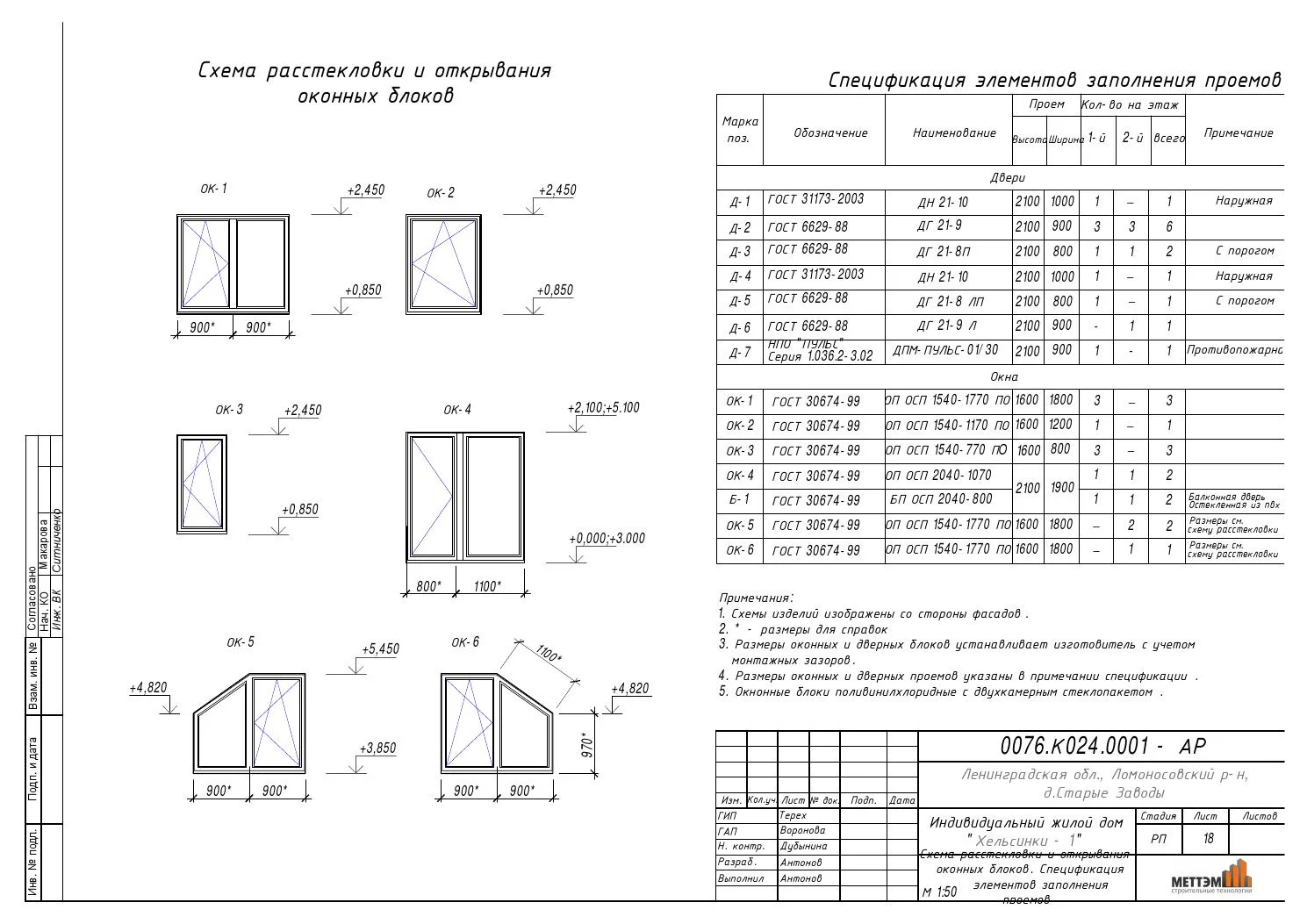

Для того чтобы форма спецификации элементов заполнения проемов соответствовала ГОСТ, необходимо тщательно изучить стандарт номер 21.101. Здесь описываются общие положения относительно правил выполнения проектной документации при возведении здания. Обязательно нужно составить подробные чертежи, в комплекте с которыми и должна идти спецификация. Соответствующие обозначения позволяют более точно представить картинку будущего строения.
Также следует обратиться к ГОСТ 21.501. Этот параграф растолковывает правила составления непосредственно самих чертежей. Оба стандарта содержат множество подпунктов. Что касается непосредственно дверных проемов, они здесь упоминаются в отдельности
При выполнении спецификации на чертежах важно соблюдать и особые требования касательно размеров таблицы. Здесь отведены конкретные размеры для колонок и расстояния для строк
В целом же для человека, не имеющего специальных навыков или образования в данной сфере, будет довольно трудно в сжатые сроки разобраться во всех тонкостях составления проектной документации, в том числе и спецификации.
ГОСТ 21.501 — документ, регламентирующий правила составления спецификации
Стандартные размеры оконных проемов: как определяется ширина и высота оконного проема?
У оконных проемов размеры регламентируются ГОСТ 11214-86. Этим стандартом также определяются и габариты балконных дверей. В соответствии с ним ширина окон может составлять от 870 до 2670 мм, а высота от 1160 до 2060 мм. На величину этих параметров оказывает влияние площадь помещения, требуемый уровень освещенности, а так же архитектурные особенности здания в целом и помещения в частности. Как правило, площадь окна выбирается пропорционально площади комнаты, а так же размерам всего дома.
Размер проема влияет на схему остекления окна, количество створок и фрамуг. ГОСТ 11214-86 определяет и габариты дверей для выхода на балкон или лоджию. Балконные двери имеют стандартную высоту 2755 мм, но в зависимости от количества створок и особенностей полотна могут быть шириной 870, 1170 и 1778 мм.
Окна являются одним из важных составных элементов, влияющих на архитектурный облик здания, и поэтому они выбираются таким образом, чтобы они органично и соразмерно смотрелись на его фасадах. Стандартные габариты окон используются для всех типовых решений, хотя в индивидуальных проектах допускается применение других размеров, позволяющих выделить оригинальное архитектурное решение.
Размеры проемов для межкомнатных дверей и стандартный дверной проем входной двери
Говоря о стандартном дверном проеме необходимо учитывать и размер дверного полотна. Это взаимосвязанные параметры, влияющие на удобство входа и выхода из помещения. В соответствии с ГОСТ 6629-80 ширина проема принимается от 670 до 1872 мм, а дверного полотна от 600 до 1802 мм. При этом глухие двери имеют несколько меньшую ширину, чем остекленные. Высота проемов может составлять 2071 и 2371 мм, а у полотна эта величина равна 2000 и 2300 мм соответственно.
Существует зависимость, которую учитывают при выборе обычных распашных дверей. Сначала определяется чистовые габариты проема под дверь, размеры которого на 70-80 мм больше чем полотно. Исходя из этого соотношения, и выбирается дверь. Высота и ширина межкомнатных дверей в соответствии с существующими стандартами и требованиями меньше чем входных. Это связано с необходимостью обеспечения более свободного прохода и проноса крупногабаритных предметов.
Размеры проема для раздвижных дверей регламентируются тем же стандартом, при этом дверное полотно имеет несколько иные габариты. В отличие от обычных дверей раздвижные на 50-60 мм больше соответствующего параметра проема. Это связано с тем, что в данном случае полотно перемещается параллельно стене и должно полностью перекрывать вход в помещение.
Замеряем пластиковые окна: как правильно определить размер
Пластиковые окна на сегодняшний день уже не роскошь, а необходимость. Во-первых, они эстетически хорошо выглядят, а во-вторых, защищают дома от шума, пыли и конечно, холода.
Как правило, в обычных домах устанавливают пластиковые окна стандартных размеров. Эти размеры определяются строго по ГОСТУ и строительным нормам и правилам.
Нормативные документы содержат информацию об оптимальных размерах окон в обычных домах, и учитывают:
- Требования для освещенности помещения;
- Размеры помещения;
- Назначение помещения, они могут быть жилые или не жилые;
- Уровень освещения естественным путем;
- Пропускную способность окна.
Но, несмотря на это стандартные размеры пластиковых окон в панельных домах могут незначительно отличаться, буквально на несколько сантиметров.
Это важно!
На рынке окон существуют размеры для пластиковых окон в кирпичных, панельных или сталинских домах.
Поэтому строя новые здания, застройщики стараются не сильно отходить от заложенных стандартов, чтобы не создавать проблему себе и жильцам этих домов.
К примеру, в новом кирпичном доме, устанавливают пластиковые коричневые окна стандартные размеры которых составляют 1300 мм в высоту и 1400 мм в ширину. Тогда как хрущевских домах, эти параметры варьируются от 1300 мм до 1500 мм.
Из этого можно сделать вывод, что стандартные размеры пластиковых окон – это очень размытое понятие и точных цифр для этого нет.
Таким образом, если знать тип постройки, можно приблизительно просчитать стоимость стеклопакета.
Но все же, не все знают, как правильно замерить пластиковое окно, поэтому в данном случае, лучшим выходом будет обращение к специалисту, который выполнит для вас эту работу максимально быстро и качественно.
Если все же вы хотите самостоятельно научиться правильно, замерять пластиковое окно, вам необходимо будет учитывать некоторые особенности, а именно: стеклопакет должен быть чуть шире или одинаковым по размеру, в местах, где рама соприкасается с откосами; стеклопакет должен быть немного уже, чем сам откос.
Для того чтобы пластиковое окно было замерено правильно по высоте, вам потребуется:
- От основания оконного проема до наружного верхнего откоса необходимо отнять 2 сантиметра;
- К полученному результату необходимо прибавить примерно 1,5-2,5 сантиметра, это нужно для того, чтобы окно зашло в верхнюю четверть;
- При применении подставочного профиля, который является обязательным условием при монтаже окон, необходимо отнять 3 сантиметра от полученного окна.
Размеры стеклопакета, как правило, должны быть меньше оконного проема примерно на 3-8 сантиметров. Это потребуется для монтажного шва.
Если у вас четверть получилась более чем 5 сантиметров, тогда придется использовать добавочный профиль.
Если вы все еще не знаете, как правильно замерить пластиковое окно, тогда вам понадобится помощь специалиста.
Обратите внимание!
Размеры стеклопакета должны быть меньше оконного проема примерно на 3-8 сантиметров.
В основном пластиковые окна, стандартные размеры, которых прописаны в ГОСТЕ, по стоимости обходятся гораздо дешевле, чем нестандартные окна, для частных домов, которые проектировали по индивидуальному заказу.
Благодаря новейшим технологиям изготовить такие окна можно за максимально короткий срок, при этом качество нисколько не пострадает, и окна будут радовать вас долгое время.
ТИПЫ, РАЗМЕРЫ И МАРКИ
1.1. Окна и балконные двери, изготовляемые по
настоящему стандарту, подразделяют на типы:
С — со спаренными створками и дверными полотнами;
Р — с раздельными створками и дверными полотнами.
1.2. Габаритные размеры окон, балконных дверей и
размеры проемов для них должны соответствовать:
для жилых зданий — указанным на черт. 1 и в приложении 1;
для общественных зданий — указанным на черт. 2 и в приложении 2.
Окна и балконные двери, приведенные на черт. 1,
допускается применять и для общественных зданий.
1.3.
Окна размерами 9-13,5; 12-13,5; 15-13,5; 18-13,5 и 21-13,5 модулей (модуль
М-100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой
кладки по требованию потребителя допускается изготовлять шириной на 80 мм
больше указанных, за счет увеличения широких створок, а окно размерами 15-6
модулей — шириной на 70 мм меньше указанного, при этом маркировку изменяют
соответственно на 9-14; 12-14; 15-14; 18-14; 21-14 и 15-5.
1.4. Для жилых зданий, возводимых в IV
климатическом районе, допускается применять окна с узкой створкой (без
форточки).
1.5. По требованию потребителей одностворные окна и
балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться
также и левыми, а окна многостворные с несимметричным рисунком — в негативном
изображении.
1.6. Устанавливают следующую структуру условного
обозначения (марки) окон и балконных дверей:
В
конце марки окон и балконных дверей с одинарным остеклением, перед обозначением
стандарта, добавляют цифру 1 через тире.
Пример условного обозначения окно типа С для проема высотой 15 и шириной 9 дм, с
правой навеской створок:
ОС 15-9 ГОСТ 11214-86
То же, с левой навеской створок:
ОС 15-9Л ГОСТ 11214-86
Дверь балконная правая типа С для проема высотой 22 и
шириной 9 дм:
БС 22-9 ГОСТ 11214-86
То же, окно типа Р для проема высотой 18 и шириной 18
дм, с несимметричным рисунком окна (вариант В):
ОР 18-18В ГОСТ 11214-86
То же, в негативном изображении:
ОР 18-18ВН ГОСТ 11214-86
То же, окна типа С для проема высотой 15 и шириной
13,5 дм, с форточной створкой:
ОС 15-13,5 ГОСТ 11214-86
То
же, правой балконной двери типа С для проема высотой 22 и шириной 7,5 дм с
правой навеской полотна:
БС 22-7,5 ГОСТ 11214-86
То же, левой балконной двери:
БС 22-7,5Л ГОСТ 11214-86
СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ
Тип С
|
Марка |
Размеры, мм |
Количество |
|
|
Высота |
Ширина |
||
|
ОС 12-9В |
980 |
695 |
2 |
|
ОС 12-12В |
980 |
995 |
2 |
|
ОС 12-13,5В |
980 |
1145 |
2 |
|
ОС 12-15В |
980 |
775 385 |
2 2 |
|
ОС 18-9В |
1050 395 |
695 |
2 2 |
|
ОС 18-12В |
1050 395 |
995 |
2 2 |
|
ОС 18-13,5В |
1050 395 |
1145 |
2 2 |
|
ОС 18-15В |
1580 1050 395 |
385 775 |
2 2 2 |
|
ОС 18-9Г |
1580 |
695 |
2 |
|
ОС 18-12Г |
1580 |
995 |
2 |
|
ОС 18-13,5Г |
1580 |
1145 |
2 |
|
ОС 18-15Г |
1580 |
775 385 |
2 2 |
|
ОС 12-18В |
980 |
465 995 |
2 2 |
|
ОС 12-21В |
980 |
565 1195 |
2 2 |
|
ОС 18-18В |
1580 1050 395 |
465 995 |
2 2 2 |
|
ОС 18-21В |
1580 1050 395 |
565 1195 |
2 2 2 |
|
ОС 18-24В |
1580 1050 395 |
1030 |
2 2 2 |
|
ОС 18-18Г |
1580 |
465 995 |
2 2 |
|
ОС 18-21Г |
1580 |
565 1195 |
2 2 |
|
ОС 18-24Г |
1580 |
1030 |
4 |
|
ОС 21-21В |
1880 1350 395 |
565 1195 |
2 2 2 |
|
ОС 21-24В |
1880 1350 395 |
1030 |
2 2 2 |
|
ОС 21-21Г |
1880 |
565 1195 |
2 2 |
|
ОС 21-24Г |
1880 |
1030 |
4 |
|
ОС 18-27В |
1580 1050 395 |
1180 |
2 2 2 |
|
ОС 18-27Г |
1580 |
525 1175 |
4 2 |
|
ОС 21-27В |
1880 1350 395 |
1180 |
2 2 2 |
|
ОС 21-27Г |
1880 |
525 1175 |
4 2 |
|
ОС 21-9В |
1360 395 |
695 |
2 2 |
|
ОС 21-12В |
1350 395 |
995 |
2 2 |
|
ОС 21-13,5В |
1350 395 |
1145 |
2 2 |
|
ОС 21-9Г |
1880 |
695 |
2 |
|
ОС 21-12Г |
1880 |
995 |
2 |
|
ОС 21-13,5Г |
1880 |
1145 |
2 |
|
ОС 21-15В |
11880 1350 395 |
385 775 |
2 2 2 |
|
ОС 21-18В |
1880 1350 395 |
465 995 |
2 2 2 |
|
ОС 21-45Г |
1880 |
385 775 |
2 2 |
|
ОС 21-18Г |
1880 |
465 995 |
2 2 |
|
БС 38-9 |
1350 395 |
695 |
2 2 |
|
БС 28-12 |
1350 395 |
995 |
2 2 |
|
БС 28-18 |
1350 395 |
750 |
4 4 |
Тип Р
|
Марка |
Размеры, мм |
||||||
|
внутренние |
наружные |
||||||
|
Высота |
Ширина |
Количество |
Высота |
Ширина |
Количество |
||
|
ОР 12-9В |
980 |
695 |
1 |
930 |
615 |
1 |
|
|
ОР 12-12В |
980 |
995 |
1 |
930 |
915 |
1 |
|
|
ОР 12-13,5В |
980 |
1145 |
1 |
930 |
1065 |
1 |
|
|
ОР 12-15В |
980 |
385 775 |
1 1 |
930 |
315 705 |
1 1 |
|
|
ОР 18-9В |
1050 395 |
695 |
1 1 |
1015 350 |
615 |
1 1 |
|
|
ОР 18-12В |
1050 395 |
995 |
1 1 |
1015 350 |
915 |
1 1 |
|
|
ОР 18-13,5В |
1050 395 |
1145 |
1 1 |
1015 350 |
1065 |
1 1 |
|
|
ОР 18-15В |
1580 1050 395 |
385 775 |
1 1 1 |
1530 1015 350 |
315 705 |
1 1 1 |
|
|
ОР 18-9Г |
1580 |
695 |
1 |
1530 |
615 |
1 |
|
|
ОР 18-12Г |
1580 |
995 |
1 |
1530 |
915 |
1 |
|
|
ОР 18-13,5Г |
1580 |
1145 |
1 |
1530 |
1065 |
1 |
|
|
ОР 18-15Г |
1580 |
385 775 |
1 1 |
1530 |
315 705 |
1 1 |
|
|
ОР 12-18В |
980 |
465 995 |
1 1 |
930 |
395 925 |
1 1 |
|
|
ОР 12-21В |
980 |
565 1195 |
1 1 |
930 |
495 1125 |
1 1 |
|
|
ОР 18-18В |
1580 1050 395 |
465 995 |
1 1 1 |
1530 1015 350 |
395 925 |
1 1 1 |
|
|
ОР 18-21В |
1580 1050 395 |
565 1195 |
1 1 1 |
1530 1015 350 |
495 1125 |
1 1 1 |
|
|
ОР 18-24В |
1580 1050 395 |
1030 |
1 1 1 |
1530 1015 350 |
960 |
1 1 1 |
|
|
ОР18-18Г |
1580 |
465 995 |
1 1 |
1530 |
395 925 |
1 1 |
|
|
ОР 18-21Г |
1580 |
565 1195 |
1 1 |
1530 |
495 1125 |
1 1 |
|
|
ОР 18-24Г |
1580 |
1030 |
1 |
1530 |
960 |
2 |
|
|
ОР 18-27В |
1580 1050 395 |
1180 |
1 1 1 |
1530 1015 350 |
1110 |
1 1 1 |
|
|
ОР 18-27Г |
1580 |
525 1175 |
2 1 |
1530 |
455 1105 |
2 1 |
|
|
ОР 21-27В |
1880 1350 395 |
1180 |
1 1 1 |
1830 1315 350 |
110 |
1 1 1 |
|
|
ОР 21-27Г |
1880 |
525 1175 |
2 1 |
1830 |
455 1105 |
2 1 |
|
|
ОР 21-21В |
1880 1350 395 |
565 1195 |
1 1 1 |
1830 1315 350 |
495 1125 |
1 1 1 |
|
|
ОР 21-24В |
1880 1350 395 |
1030 |
1 1 1 |
1830 1315 350 |
960 |
1 1 1 |
|
|
ОР 21-21Г |
1880 |
565 1195 |
1 1 |
1830 |
495 1125 |
1 1 |
|
|
ОР 21-24Г |
1880 |
1030 |
2 |
1830 |
960 |
2 |
|
|
ОР 21-9В |
1350 395 |
695 |
1 1 |
1315 350 |
615 |
1 1 |
|
|
ОР 21-12В |
1350 395 |
995 |
1 1 |
1315 350 |
915 |
1 1 |
|
|
ОР 21-13, В5 |
1350 395 |
1145 |
1 1 |
1315 350 |
1065 |
1 1 |
|
|
ОР 21-9Г |
1880 |
695 |
1 |
1830 |
615 |
1 |
|
|
ОР 21-12Г |
1880 |
995 |
1 |
1830 |
915 |
1 |
|
|
ОР 21-13,5Г |
1880 |
1145 |
1 |
1830 |
1065 |
1 |
|
|
ОР 21-15В |
1880 1350 395 |
385 775 |
1 1 1 |
1830 1315 350 |
315 705 |
1 1 1 |
|
|
ОР 21-18В |
1880 1350 395 |
465 995 |
1 1 1 |
1830 1315 350 |
395 925 |
1 1 1 |
|
|
ОР 21-15Г |
1880 |
775 385 |
1 1 |
1830 |
705 315 |
1 1 |
|
|
ОР 21-18Г |
1880 |
995 465 |
1 1 |
1830 |
925 395 |
1 1 |
|
|
БР 28-9 |
1350 395 |
695 |
1 1 |
1315 350 |
615 |
1 1 |
|
|
БР 28-12 |
1350 395 |
995 |
1 1 |
1315 350 |
915 |
1 1 |
|
|
1350 |
2 |
1315 |
735 685 |
1 1 |
|||
|
БР 28-18 |
395 |
750 |
2 |
350 |
735 685 |
1 1 |
|
Размеры окон жилых помещений
Не редко имеют место быть случаи, когда размеры окон в панельном доме могут отличаться на 10-15 см, причем речь идет об одном и том же доме. То есть о точности говорить не приходится. Именно поэтому, в случае необходимости замера размеров окон нужна квалифицированная помощь.
Однако, существуют стандартные размеры окон в типовых домах, к которым нужно стремиться при проектировании, чтобы в последствии не усложнять жизнь жильцам и компаниям, занимающимся монтажом окон. Двустворчатое стандартное окно должно соответствовать размерам 1300 в высоту и 1400 в ширину. Трехстворчатое окно — ширина от 2050 до 2070, высота — 1400.
Что касается хрущевок, то тут ситуация другая. Так, размер окна в хрущевке напрямую зависит от ширины подоконника. В случае с широкими подоконниками, размер составляет 1450×1500 для двух створок и 2040×1500 для трех. Узкие подоконники предполагают размеры окон 1300×1350 и 2040×1350 соответственно.
Рассчитывая размеры мансардных окон , обычно исходят из стандартных параметров, но так же нужно учитывать угол уклона кровли. Существует закономерность, состоящая в том, что высота окна напрямую зависит от пологости кровли. Что касается расстояния между стропилами, то оно должно быть не меньше чем на 4-6 см шире оконной коробки.
Исходя из вышеуказанного, становится совершенно очевидно, что размеры окон даже в типовых домах не совпадают, но отталкиваясь от типа дома, можно на вскидку определить и размеры окон. Как бы там ни было, но угол падения солнечных лучей, играет определяющее значение в вопросах оконных размеров.
Графа для примечаний
Помимо основных положений ГОСТ предполагает наличие в форме спецификации дополнительной графы – «Примечания». В этом разделе могут делаться краткие пометки относительно важных проектных моментов, которые не вошли в общий перечень колонок. К таковым, прежде всего, относятся:
- габариты дверей;
- размеры конструкции обрамления проема;
- материал, из которого изготовлен элемент заполнения;
- стоимость товара;
- общий вес.
Спецификация позволяет полнее охватить перечень предстоящих работ и указывает на список необходимых материалов для завершения строительства и оформления проемов. Это очень удобно в том случае, когда нужно предоставить смету по каждому пункту.
Как правильно задать размеры окон на этапе проектирования
Только соблюдая стандарты и нормативы ГОСТа можно сделать остекление качественным, надежным и практичным
К примеру, если вы решили строить загородный дом с панорамным остеклением, то стоит принять во внимание тот факт, что окна должны быть не больше 6 м2
В этом случае вы избавитесь от многих проблем, да и производителя найти не составит труда. Практически все компании смогут предложить решения по остеклению такого дома.
Если вы решили купить уже готовые окна на производстве или у строительной компании, то обратите внимание на площадь открывающихся элементов. Если она будет больше 2,5 м2, то проверьте наличие сертификатов на проведение специализированных испытаний по безопасности, т.к
площадь свыше указанной нормы не подпадает под действие стандартов.
При выборе стеклопакетов обратите внимание на вес открывающихся створок, он не должен превышать 80 кг. В противном случае это может привести к превышению критической части
Для справки: Створка трехкамерного стеклопакета (3 стекла 4 мм) площадью 2,5 м2 весит около 75 кг.
Створки распашных окон должны открываться внутрь помещения во всех жилых помещениях, кроме помещений первого этажа и окон, выходящих на балконы и лоджии. Иные случаи открывания должны прописываться в проектной документации.
Что заносить в схему
Согласно ГОСТ существует заранее проработанная форма, предназначенная для заполнения спецификации. В ней учитывается наличие всех необходимых граф для внесения параметров изделий. Есть категория обязательных наименований, которые нельзя удалять из формы. В некоторых случаях их бывает вполне достаточно для базового описания ситуации. Если же нужно указать какие-либо специфические данные, для такого рода информации допускается добавление вспомогательных граф.
В целом в схему заносятся следующие параметры:
- номер пункта;
- наименование изделия;
- количество единиц.
Дополнительно могут указываться конкретные единицы измерения, вес предметов, записанных в спецификации, конкретная марка или модель.
Для дверных проемов обычно в перечень спецификации входят всего несколько составляющих. В первую очередь – это, конечно же, полотно и коробка двери либо арка. Дополнительно к ним могут приписываться доборы, порожек и наличники, а также другие элементы оформления проема. В некоторых случаях в описи присутствуют также отдельные фрагменты самого полотна. Например, это могут быть стекла и витражи. В форму также необходимо записывать защитные конструкции, такие как решетки и подъемные роллеты.
Пример оформления спецификации дверей согласно ГОСТ
