Что такое расклинцовка щебня?

Требования к щебню для расклинцовки

В нормативных актах, которые посвящены описываемой процедуре, описаны нюансы самой технологии, требования к эксплуатационным характеристикам щебня, требования к проверке результатов работы, сведения об оптимальном расходовании материалов.

Государственные стандарты для расклинцовки:

• ГОСТ 8267-93 (для щебня из плотных горных пород);
• ГОСТ 25607-94 (для песчано-щебеночных смесей);
• ГОСТ 3344-83 (для шлакового щебня);
• СНиП 3.06.03-85.

В нормативных актах особый акцент сделан на так называемом коэффициенте уплотнения продукции. Характеристика показывает, сколько сырье потеряет в объеме при усадке. На основе этого показателя можно правильно рассчитать количество щебня. Например, для гранитного сырья с фракцией 40–70 мм коэффициент уплотнения составляет 1,36, а для отсева 0–5 мм коэффициент составляет 1,46. Другими словами, чем меньше зерна, тем выше уровень уплотнения.

Основные этапы

Расклинцовка щебня проводится в несколько этапов. Каждый из них стоит рассмотреть подробнее, чтобы разобраться в особенностях проводимых работ.

Первый этап

Его также называют подготовительным. В этом случае происходит подготовка грунта, на котором планируется возвести здание или устроить дорогу. Поверхность грунта тщательно очищают от мусора и выравнивают, используя необходимые геодезические приборы и инструменты.

В некоторых случаях на подготовительном этапе требуется подготовка котлована. Например, в случае прокладки дорожного полотна этот момент будет обязателен. При этом дно котлована перед засыпкой щебня покрывают геотекстилем – специальным полотном, обеспечивающим защиту от воздействия грунтовых вод.

После того как грунт будет очищен, а необходимые котлованы вырыты, почву засыпают песком, образуя слой толщиной до 20 см.

Второй этап

Когда будет утрамбован песок, строители приступают к укладке щебеночного слоя. Для него берут крупный щебень, размер частиц которого составляет 40-70 мм, иногда он может быть увеличен до 120 мм. Чтобы добиться равномерности образованного слоя, по окончании работ его укатывают специальной техникой.

Третий этап

Чтобы расклинцевать щебень, требуется несколько слоев, каждый из которых будет отличаться размером фракций. Второй щебеночный слой подразумевает использование небольших камней, трамбование которых также осуществляется дорожными катками.

Четвертый этап

Считается последним в расклинцовке щебня, когда строители выкладывают камни мелкой фракции. В результате с помощью такого зерна удается заполнить воздушные пустоты и добиться максимального уплотнения всех слоев. Для достижения необходимого результата после укладки последнего слоя требуется пройти по нему минимум три раза с использованием тяжелой строительной техники.

Когда машинист дорожного катка отметит, что в процессе трамбовки перестали образовываться волны, и была устранена усадка, подвижность камней, он остановит технику. Это означает, что слои щебня уложены и утрамбованы качественно. Расклинцовка заканчивается на данном этапе.

Суть расклинцовки щебня – это возведение надежной и долговечной подушки, способной справиться с высокими нагрузками и предотвратить деформации основания в процессе эксплуатации. Оценить качество уплотнения образованных слоев на глаз не получится. Для проверки надежности проделанной работы обычно используют измерительный прибор.

Принцип работы устройства – динамическое зондирование. Для получения результатов проводят серию ударов по слоям щебенки. Такой подход позволяет определить степень усадки, которую впоследствии сравнивают с существующими нормами. Если усадка входит в пределы установленных параметров или меньше их, работа выполнена хорошо. В противном случае потребуется дополнительная трамбовка щебеночных слоев.

Когда расклинцовка считается законченной, рабочую поверхность последнего слоя засыпают небольшим количеством песка. Особенно важен этот процесс, если затем не планируется бетонирование покрытия.

Что это такое?

Расклинцовка представляет собой процесс трамбования щебеночных слоев разных фракций с целью достижения идеального уплотнения материала и предотвращения возникновения пустот между частицами. Если не выполнить процедуру, в пустоты впоследствии попадет вода, которая зимой замерзнет и приведет к разрыву дорожного покрытия или формированию трещин в фундаменте.

Процедуру проводят не только для последующей прокладки взлетно-посадочных полос. Расклинцовка также востребована при:

• возведении конструкций из железобетона;

• устройстве фундаментов под специальные здания и сооружения;

• прокладке трасс.

Что такое расклинцовка щебня и для чего она нужна

Речь идет о трамбовке гранул разных размеров в надежный слой, который бы мог отличаться однородностью. Чем однороднее слой после расклинцовки, тем лучше. Основная задача описываемой операции – укрепить и выровнять грунт под основанием дома, под строящейся автомагистралью. Никакие дополнительные материалы не понадобятся. Нужен лишь щебень разных фракций.

Гранулы щебня не могут сцепиться друг с другом по понятным причинам. Поэтому при давлении фракции проседают или раздвигаются в стороны. При таких условиях добиться надежного основания для того или иного сооружения невозможно. Да, можно добавить битум или цемент, но это не всегда оправдано. Лучше всего применять именно расклинцовку.

При трамбовке мелкие фракции заклинивают крупные гранулы. Следовательно, наша задача – расположить небольшие камешки в пространстве между большими фракциями. В этом случае при нагрузках щебенка не будет двигаться. Мы получим устойчивый и упругий монолит, способный выдерживать колоссальное давление. Грамотно проведенная расклинцовка – гарантия того, что фундамент не будет проседать. Он также будет защищен от трещин и других деформаций.

При неправильно проведенной расклинцовке щебень приводится в движение. Это особенно актуально при ремонте или строительстве дорог. Движение щебня обязательно скажется на асфальте – на нем появятся трещины. А трещины – это прямая угроза благополучию автолюбителей.

Основные этапы расклинцовки щебня:

1. Грунт очищают от мусора (веток деревьев, корней, арматуры и др.) и выравнивают. Если есть такая необходимость, роется котлован. Также может быть сформирована насыпь.
2. Грунт накрывают геотекстилем. Можно использовать тканые и нетканые полотна. Геотекстиль позволяет добиться армирования почвы. Также благодаря ему предупреждается эрозия. Затем геотекстиль засыпают песком (слой – от 10 до 50 см).
3. Укладка и трамбовка. Каждую фракцию насыпают отдельно. Сначала идет крупная, потом – средняя и мелкая. В процессе слои смачивают водой. Трамбовка производится не менее 10 раз. Ставку делают на комбинированные, вибрационные или пневматические катки. Как только щебенка перестала давать усадку, этап считают завершенным.
4. Проверка качества. Испытание проводится с помощью плотномера (динамическое зондирование). Прибор показывает динамический модуль плотности щебенки. Контроль может проводиться после укладки буквально каждого слоя.
5. Составление акта на расклинцовку щебня. В этом сопроводительном документе прописано следующее: Ф. И. О. проводивших процедуру лиц, перечень инструментов и техники, документы по щебню, методы тестирования качества, этапы проведенных работ.

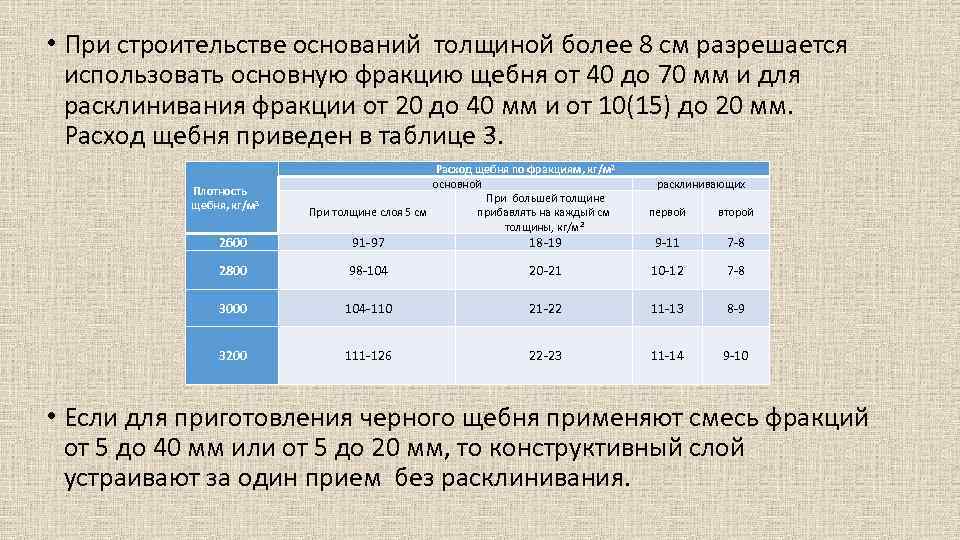

Расход щебня при расклинцовке

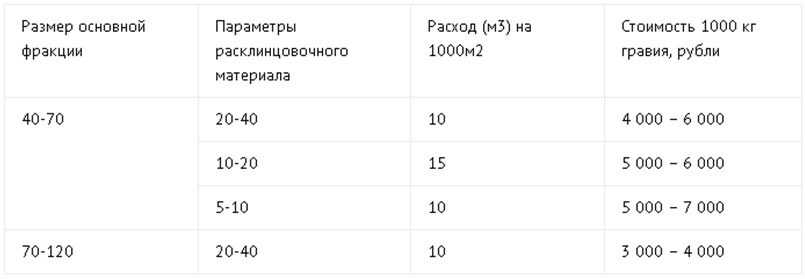

Расход щебня определяется дорожными нормативами. Прежде всего нужно изучить ГОСТ 8267. На тысячу квадратных метров площади берется 15 м3/м фракции 40–70 мм, 10 м3/м фракций 10–20 мм и 5–10 мм.

Государственные нормы при расклинцовке:

Расклинцовка – это трамбовка щебня разных фракций в единый и устойчивый монолит. Процедура может применяться в частном строительстве, при возведении дорог, промышленных объектов и высотных зданий. Как правило, берется прочный щебень из магматических пород. Это габбро, гранит или диорит. Осадочные породы являются менее прочными, поэтому их применяют только для неответственных строительных операций. Расчет объемов щебня при расклинцовке описан в ГОСТ 8267. После проведения операции оформляется специальный акт на расклинцовку.

Технология укладки

При укладке подушки сыпучий материал различных фракций укладывают несколькими слоями. Весь рабочий процесс выполняется в три этапа:

• Подготовка почвы.
• Укладывание щебня.
• Контроль качества.

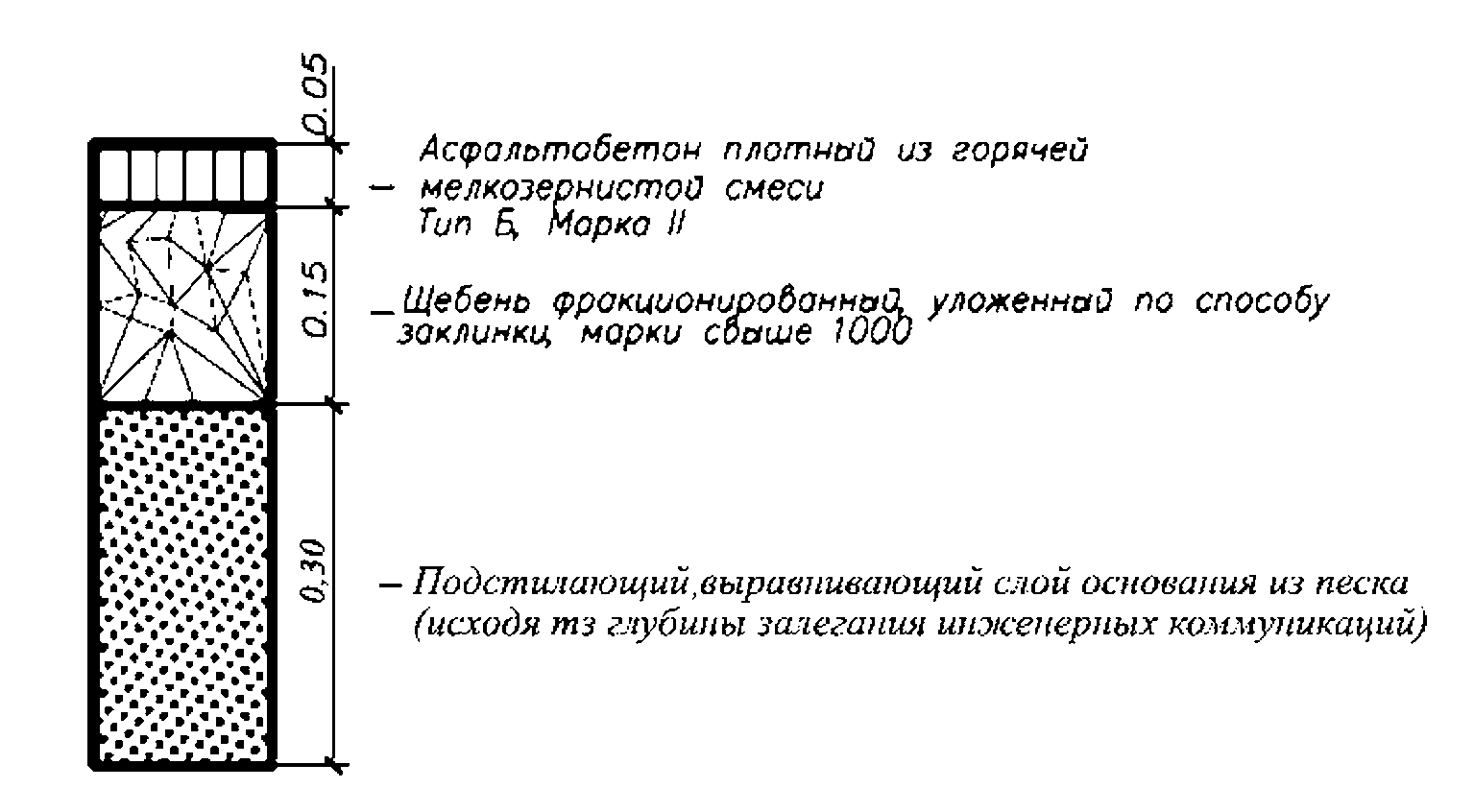

Щебень под асфальт – схема укладки

Подготовительные работы

Перед тем, как осуществить укладку щебенки, необходимо выполнить следующие действия:

• Выравнивание почвы. Срезают верхний слой земли и уплотняют грунт. При необходимости нужно вырыть котлован требуемых размеров.
• Гидроизоляция. Для исключения негативного влияния влаги, на щебень выровненную поверхность застилают геотекстилем.

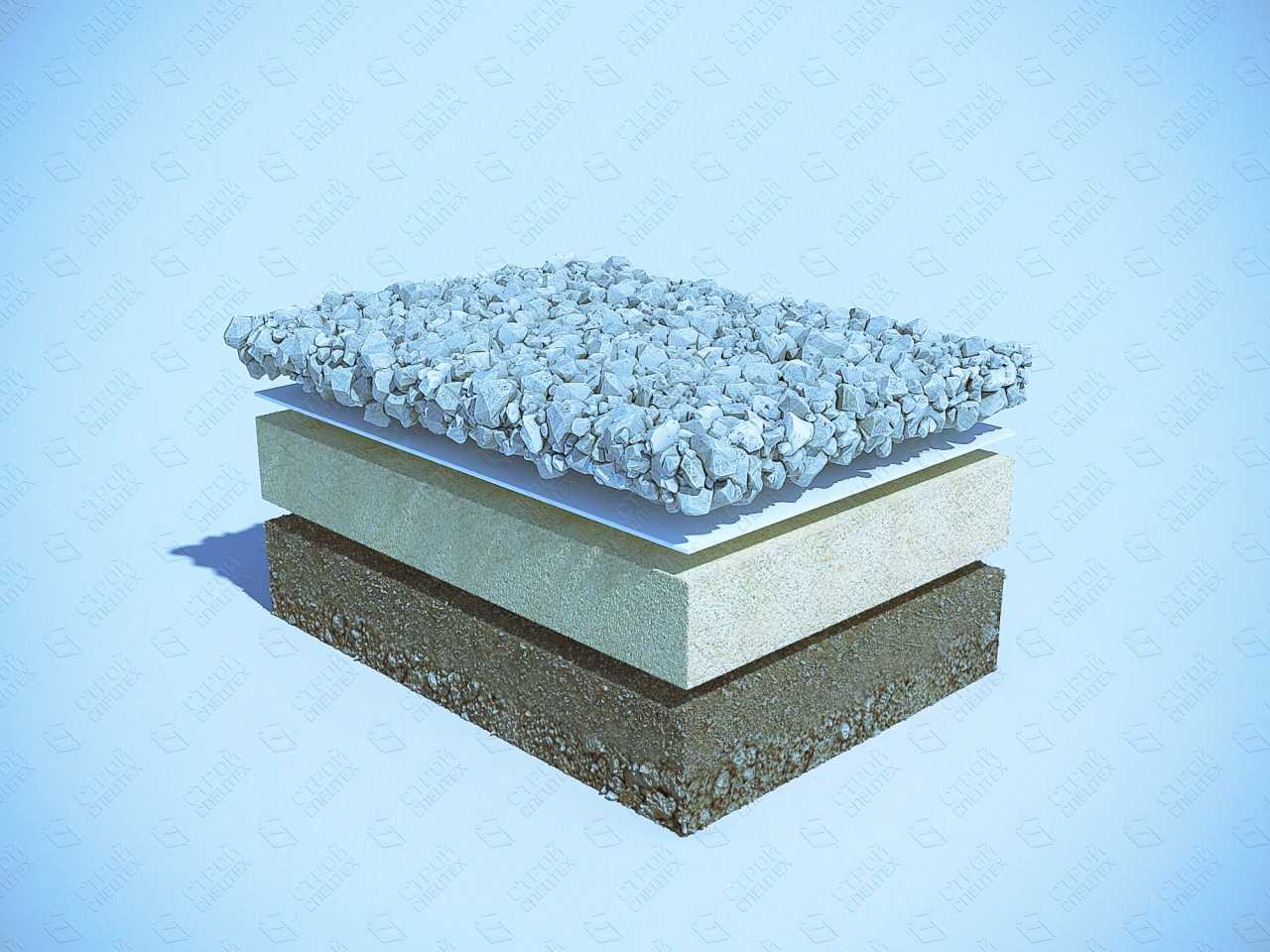

• Закладка песчаной подушки. Дно котлована засыпают слоем песка толщиной от 0.2 до 0.5 метра.

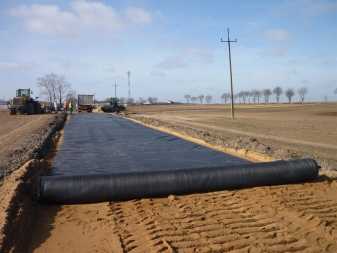

Застилка геотекстилем выровненной поверхности

Укладка

Расклинцовка щебенки осуществляется следующим образом. Сначала насыпают слой материала, имеющего размеры зерен от 20 до 70 миллиметров. После этого производят утрамбовку камней.

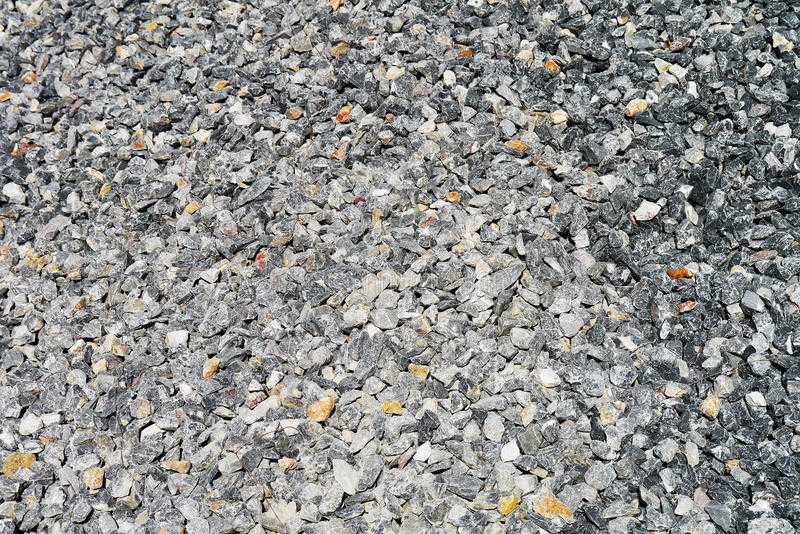

Фракции щебенки

Следующим шагом является создание второго слоя. Для него используются зерна размером от 20 до 40 миллиметров. Трамбуют покрытие при помощи специализированной техники, такой как катки или виброплиты. Во избежание нагрева материала, в результате трения частиц друг об друга, его периодически смачивают водой.

На заключительном этапе проводят отсыпку полотна мелкой фракцией. Ее частицы имеют размеры от 5 до 20 миллиметров. Так удается заполнить все пустоты, находящиеся между зернами щебенки. После трамбовки окончательного слоя образуется устойчивое полотно, которое способно выдерживать высокие нагрузки на протяжении длительного времени.

Контроль

Плотность и прочность расклинцованного материала проверяется на всех этапах. Проверка производится при помощи специализированного устройства. Оно подвергает щебень динамическим нагрузкам и фиксирует уровень его усадки. Если показатели не выходят за рамки нормы, то можно засыпать следующую фракцию или заканчивать работу. При превышении допустимых отклонений, потребуется проводить повторную трамбовку.

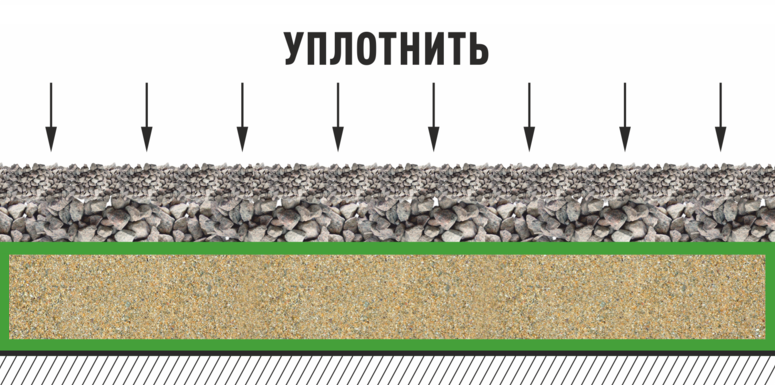

Уплотнение щебня

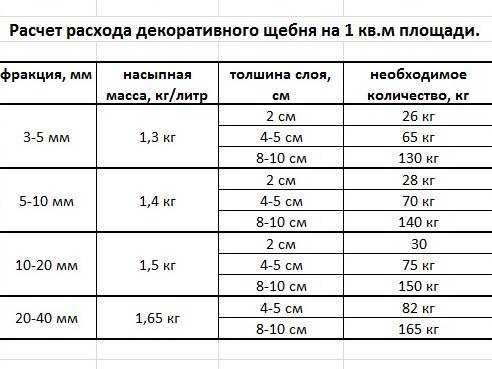

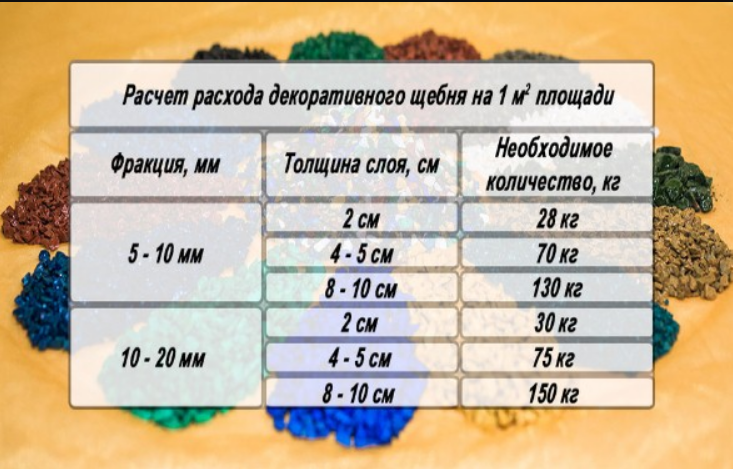

Расход щебня

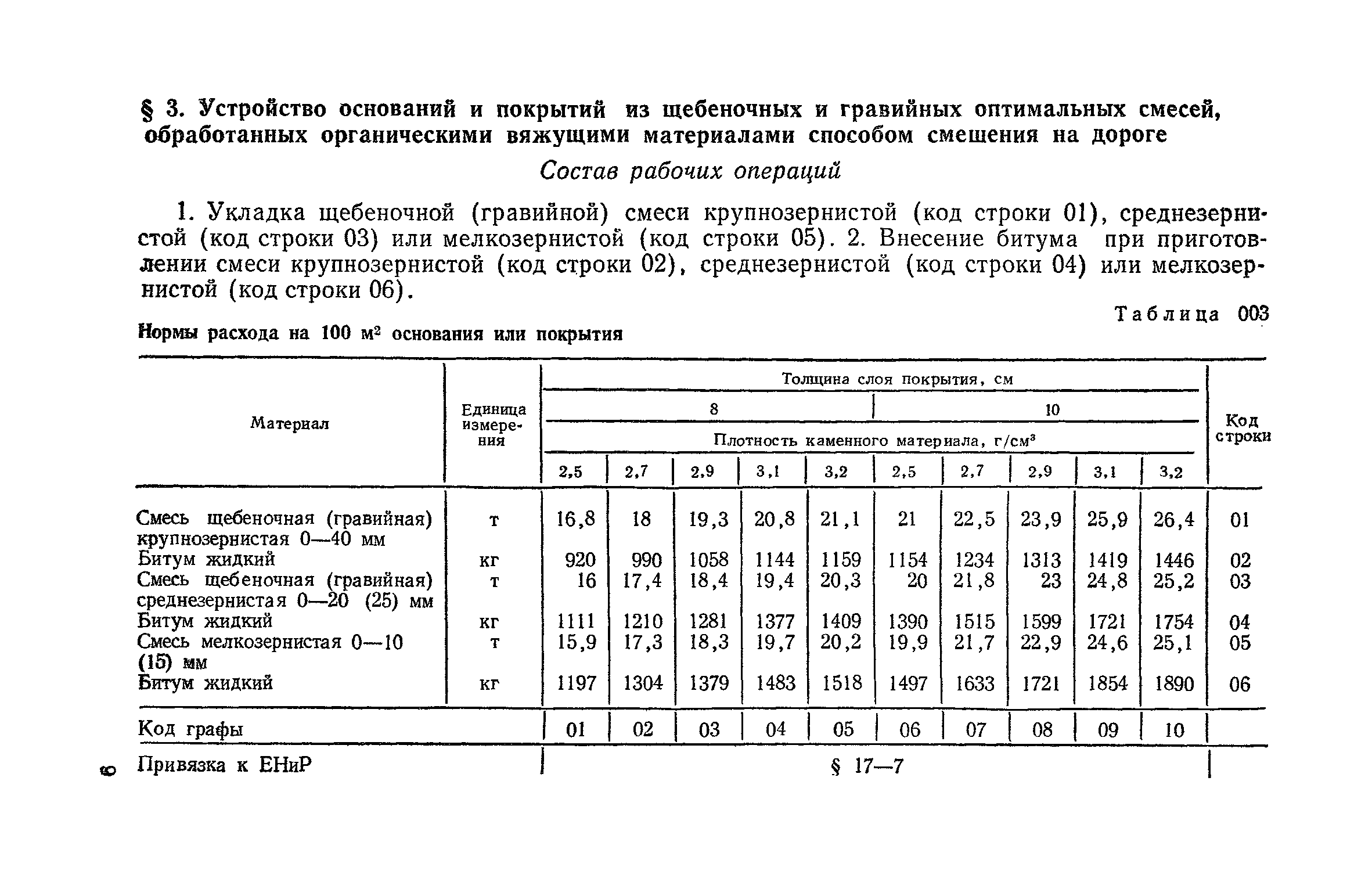

Количество щебня для расклинцовки также прописано в нормативных документах. Найти подробную информацию можно в ГОСТ-8267. Регламент определяет, какие фракции щебня подойдут для проведения определенных работ.

Например, при обустройстве фундаментной подушки потребуется щебенка фракцией от 70 до 120 мм для формирования первичного слоя. Чем выше слой от поверхности грунта, тем меньше фракция требуется. Например, самый верхний щебеночный слой состоит из частиц, размер которых не превышает 5 мм.

Для расклинцовки используют следующие виды щебня:

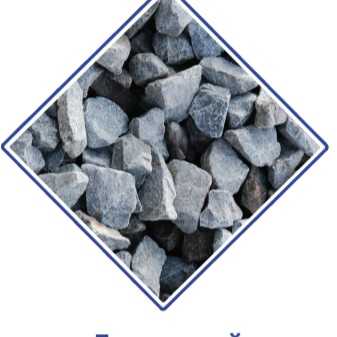

• гранитный;

• гравийный;

• известняковый.

Первые два отличаются высокими показателями прочности, а последний востребован в домашнем хозяйстве, так как стоит дешевле остальных вариантов.

Применение основы

Расклинцовка материала применяется при подготовке основания для различных строительных объектов:

Расклинцовка щебеночной основы

• Жилые и нежилые многоэтажные здания. Основа выдерживает большой вес бетонных конструкций.
• Автомобильные магистрали. Дает возможность содержать асфальтовое покрытие в хорошем состоянии, независимо от пропускной способности трассы.
• Аэродромы. Выдерживает огромные нагрузки при взлете или посадке самолетов различной грузоподъемности.
• Железобетонные конструкции. Позволяет устанавливать ответственные конструкции, имеющие большую массу.

Из вышеперечисленного следует, что расклинцовка щебня необходима для получения качественного покрытия. Полученная по окончанию работ основа отличается высокой плотностью и надежностью. На ней можно выполнять укладку асфальта для автомобильных магистралей с высокой пропускной способностью или возведение других строительных объектов.
