Ливневая канализация

Основные официальные документы сметчика

При составлении сметы на дренажные лотки, специалисты обязательно опираются на ряд государственных нормативных документов.  Основной ГОСТ на водоотводные лотки:

ГОСТ 32955-2014 Дороги автомобильные общего пользования. Лотки дорожные водоотводные. Технические требования

ГЭСН

Государственные Элементные Сметные Нормы применяемые во время работы над сметой водоотводных бетонных лотков.

1.       ГЭСН 27-02-007-01-Устройство водосбросных сооружений с проезжей части из открытых лотков на обочинах

2.       ГЭСН 27-07-009-01 Устройство водоотводных лотков из композиционных полимерных материалов весом до 10 кг/м в комплекте с решеткой (крышкой) на подготовленные основания

3.       ГЭСН 01-02-047-03Устройство упоров при укреплении откосов земляного полотна бетонными плитами: монолитных

4.       ГЭСН 09-06-001-02 Монтаж: лотков, решеток, затворов из полосовой и тонколистовой стали

ФЕР

 Федеральные единичные расценки используемые при планировании и оценке работ по установке водоотводых локтов и решеток.

1.       ФЕР 30-07-030-04  «Устройство железобетонных водоотводных лотков междупутных глубиной до 0,75м» учтена работа по разработке грунта в траншеях.

2.       ФЕР 27-02-004-01 Устройство водосбросных сооружений с проезжей части из лотков в откосах насыпи» и бетон по «ФЕР06-01-005-03 Устройство бетонных фундаментов общего назначения объемом: более 25 м3»

3.       ФЕР 07-02-002-07  Установка лотков между сооружениями сечением: до 0,5 м2

4.       ФЕР09-06-001-02 Монтаж: лотков, решеток, затворов из полосовой и тонколистовой стали

Список содержит основные нормативные документы для сметы. В зависмости о тсложности проета могут применятся ряд смежных нормативов лдля уточнения расчётов.

Преимущества использования:

1. Лоток с решеткой правильно подобранного сечения оперативно отводит стоки с поверхности и тем самым защищает от преждевременного разрушения асфальтного слоя.
2. Усиленные серии дренажных лотков продаются в основном комплектами, которые сразу готовы к использованию, нет необходимости совершать подбор элементов по отдельности.
3. Выдерживает большие нагрузки – поэтому обладает практически неограниченным количеством мест монтажа (учитывайте индивидуальные параметры места установки, погодных условий и количества отводимой воды).
4. В конструкции предвидены точки / шаблоны для подключения канализационных труб, что облегчит сборку системы.
5. Легкие. Просто транспортируются и устанавливаются.

Если у Вас остались любые вопросы по назначению, особенностях конструкции или необходимо помочь с выбором или проектированием системы водоотвода – обращайтесь! С радостью ответим и поможем.

Сортамент лотков

При производстве этих изделий, широко используемых для отвода сточных вод, используется либо литейная технология (если они делаются из чугуна или бетона), либо термопластичная экструзия (если их изготавливают из пластика). В результате производители предлагают на рынке лотки, значительно отличающиеся между собой как по прочности, так и по другим эксплуатационным характеристикам. Поэтому при классификации лотков чаще всего их разделение основывают на типе конструкционного материала, из которого они изготовлены.

Полимерные лотки

При их производстве используются конструкционные полимеры, в качестве которых обычно выступает полипропилен, имеющий минеральное наполнение. Применение подобных композитных материалов придает получаемому продукту высокие эксплуатационные качества: их трудно поцарапать, а, кроме того, они инертны по отношению ко многим химическим реагентам и обладают большой прочностью (некоторые сорта способны выдерживать нагрузку достигающую 60 т/м2). Рабочая температура полимерных лотков колеблется в диапазоне -50…+120 °C. С их помощью можно организовывать водоотвод, как возле жилых домостроений, так и вблизи железнодорожных полотен.

Типовые модули полимерных желобов обычно имеют:

А)        вес — 9…14 кг;

Б)        ширину — 14…50 см;

В)        длину — 100 см;

Г)         высоту — 6…79 см;

Д)        условный проход — 10 см.

Лотки бетонные

Их производят, используя бетон, в который для его армирования добавляют либо стальную проволоку, либо полимерные нити, либо стекловолокно, применяя при этом метод вибрационного литья. При такой технологии форму с еще не затвердевшей массой устанавливают на специальном вибрационном стенде. Водоотводные бетонные лотки применяют в комплекте с чугунными щелевыми решетками.

Бетонные лотки обладают повышенной по сравнению с обычными железобетонными изделиями прочностью. Поэтому их используют не только для выполнения поверхностной дренажной системы жилых объектов, но и при организации водоотвода на автострадах или на объектах промышленного назначения.

Типовые бетонные лотки имеют:

А)        длину желоба в пределах 50…400 см;

Б)        габариты по сечению от 14×15 см до 43×88 см;

В)        пропускное отверстие с величиной условного прохода, равной DN 100.

Характеристики этих бетонных изделий должны соответствовать отраслевым стандартам и ТУ производителя.

Лотки чугунные

Они (и их решетки) могут изготавливаться либо из чугуна марки ISO 185, имеющего графитовые зерна пластинчатого типа, либо из чугуна марки EN1563, у которого графитовые зерна в виде сфероидов. Так как такой материал, как чугун, подвержен коррозии, то готовые лотки (а в некоторых случаях и их решетки) дополнительно могут защищаться от ржавления с помощью горячего цинкования. Но в большинстве случаев эти изделия поставляются потребителям без защитного цинкового покрытия.

Так как чугунные лотки хорошо выдерживают как поперечные, так и продольные нагрузки, то их используют для организации водоотвода в основном в ответственных случаях, например, в аэропортах или в местах стоянок большегрузного автомобильного транспорта и т. п., в которых это экономически оправдано.

Лотки и решетки из чугуна обладают:

А)        максимальной длиной равной 50 см;

Б)        наибольшей шириной — 20 см;

В)        толщиной решетки — не менее 5 см;

Г)         размерами пропускного отверстия с условным проходом DN100 или более.

Завершение монтажа и сдача объекта

После завершения монтажа водоотводного лотка необходимо провести контрольные работы и выполнить процедуру сдачи объекта. Данный этап важен для обеспечения качества установки и безопасности эксплуатации системы. В этом разделе рассмотрим основные шаги, которые следует выполнить перед сдачей объекта.

1. Проверка положения лотка и соединений

В первую очередь необходимо проверить правильное положение водоотводного лотка. Он должен быть ровным и горизонтальным. Также стоит проверить крепление соединений труб и решеток, убедившись в их надежности и отсутствии протечек.

2. Очищение и проверка системы

Следующим шагом является очищение системы от возможных загрязнений, обломков строительного мусора и других препятствий. После очистки следует проверить работоспособность системы, проливая воду по каналам и убедившись, что она свободно стекает и не создает задержек.

3. Завершающие работы

После того, как система прошла проверку и все необходимые монтажные работы выполнены, следует завершить установку. Это включает в себя финишную обработку поверхности покрытия, обустройство отмостки, установку и регулировку дополнительных элементов (например, сливных канав).

4. Проверка безопасности и контрольные испытания

На этом этапе необходимо провести проверку безопасности эксплуатации системы, чтобы исключить возможность возникновения аварийных ситуаций. Также рекомендуется провести контрольные испытания для оценки производительности системы и удостовериться, что она соответствует требованиям и нормам.

5. Сдача объекта

После того, как все работы выполнены и система прошла проверки, можно приступать к сдаче объекта. Это процесс передачи системы заказчику или заказчику субподрядчика, который будет заниматься дальнейшей эксплуатацией и обслуживанием.

В процессе сдачи объекта необходимо предоставить заказчику все необходимые документы, включая схемы установки, гарантийные талоны, сертификаты соответствия и протоколы испытаний.

Также рекомендуется провести небольшой инструктаж для пользователя, чтобы ознакомить его с принципом работы системы, основными требованиями по обслуживанию и рекомендациями по эксплуатации.

Завершение монтажных работ и сдача объекта являются важными этапами проекта. Правильное выполнение всех процедур позволит обеспечить надежную и безопасную работу водоотводной системы на протяжении всего ее срока службы.

ФЕР 2001-30 Федеральные единичные расценки на строительные работы. Сборник 30. Мосты и трубы

Индексы пересчета. Обновления баз ГрандСмета. Обновления оболочки ГрандСмета. Обновления баз ГрандСтройИнфо.

Монтаж водоотводных лотков для систем поверхностного водоотвода

Железобетонные лотки применяются для монтажа теплотрасс в условиях грунта. К показателям прочности такой продукции выдвигаются особые требования, поэтому лотки изготавливают из тяжелого бетона и сверхпрочной стали категорий Bp-1 и A Основная цель применения ЖБИ лотка — прокладка инженерной сети. Кроме того, лотки аккумулируют воздух вокруг теплотрассы, способствуя энергосбережению, а также защищают сети от разрушения под воздействием грунтовых вод.

Телефон отдела сбыта. Ежедневно с до Основная масса жилых домов, общественных и промышленных зданий в России подключена к системам центрального отопления. Чтобы обеспечить передачу тепла от генерирующих предприятий к потребителям, строятся новые и реконструируются существующие теплотрассы. Для нормальной эксплуатации и возможности ремонта наружных тепловых сетей, их прокладка производится в сборных каналах, с использованием железобетонных изделий заводского изготовления.

Важные аспекты поддержки и обслуживания бетонных лотков

• Регулярная очистка: Бетонные лотки нуждаются в регулярной очистке, чтобы предотвратить скопление мусора и загрязнений. Это не только помогает поддерживать эстетический вид, но и предотвращает засорение и затруднение водоотвода.
• Инспекция и обслуживание решеток: Решетки, установленные на бетонных лотках, имеют ключевую роль в предотвращении попадания крупных предметов и возможного засорения. Инспектируйте и чистите решетки, чтобы убедиться, что они не повреждены и находятся в хорошем состоянии.
• Контроль наличия коррозии: Бетонные лотки могут быть подвержены коррозии, особенно если они находятся в окружении химически агрессивной среды. Регулярно проверяйте лотки на наличие коррозии и принимайте соответствующие меры по защите и восстановлению поврежденных участков.
• Поддерживайте правильный уклон: Бетонные лотки должны быть правильно установлены с учетом нужного уклона для эффективного стока воды. Проверяйте уклон регулярно и в случае необходимости вносите корректировки.
• Проверка на наличие трещин: Трещины в бетоне могут произойти из-за неблагоприятных погодных условий, механических воздействий или из-за роста деревьев поблизости. Инспектируйте бетонные лотки на наличие трещин и в случае обнаружения принимайте меры по их ремонту, чтобы избежать дальнейшего повреждения.
• Следуйте инструкциям по уходу: Производители бетонных лотков часто предоставляют рекомендации по уходу и обслуживанию. Внимательно изучите эти инструкции и следуйте им, чтобы сохранить долговечность и эффективность лотков.

В совокупности, правильная поддержка и обслуживание бетонных лотков помогут сохранить их функциональность, эффективность и внешний вид на протяжении многих лет. Регулярная очистка, инспекция решеток и мониторинг состояния бетона являются ключевыми аспектами обслуживания, которые необходимо учитывать.

Классификация дренажных решеток

Параметры водоприемных сеток – размеры обязаны соответствовать лоткам, какие они прикрывают. Водоприемные сетки бывают – DN95, DN100, DN200, DN300, DN400, DN500.

Подбор габаритов ливневой сетки находится в зависимости лишь от ширины гидравлического разреза водоотводной емкости.

Категория нагрузки дренажных сеток, зависит от допускаемой нагрузки на них.

Для проходных мест подойдут ливневые сетки категории перегрузки А (до 1,5 т.) и В (до 12,5 т.), прекрасно себя зарекомендовали для парковки на даче, дорожек и площадок.

Если вы планируете , что на вашей парковке на даче, или на участок будут заезжать тяжелые автомобили, скажем для выгрузки плодородного грунта, целесообразно сипользовать водоприемные сетки класса С (до 25 т.).

Для местности с усиленным перемещением грузового автомобильного транспорта – АЗС, грузовые терминалы, промышленные места, каскады – имеются дренажные сетки класса D (до 40 т.) и Е (до 60 т.).

Наиболее большая категория перегрузки F (до 90 т.) – рациональность применения подобных ливневых сеток обоснована лишь в местностях с весьма значительной нагрузкой на путевое покрытие, подобных как аэропорты, промышленные объекты. При проектированнии дренажных систем на придомовых территориях – не используется

Материал, из которого производятся ливневые дренажные сетки, разнообразен – пластик, покрытая цинком и нержавеющая сталь, медь, чугун. Подбор сырья водоприемной сетки обычно зависит от допускаемой для нее перегрузки и зачастую наружного вида.

Устройство водоотводных лотков из композиционных полимерных материалов: весом до 10 кг/м в комплекте с решеткой (крышкой) на подготовленные основания — 100 м

Состав работ:

1.	Разгрузка материалов.
2.	Сборка лотков в секцию по 5 штук, снятие и обратная установка решеток (крышек).
3.	Обрезка по размеру.
4.	Устройство водоотводных лотков из композиционных полимерных материалов в комплекте с решеткой (крышкой) на подготовленные основания.

Ресурсы:

Код	Наименование	К-во	Ед.
1-100-36	Затраты труда рабочих (Средний разряд – 3,6)	38.86	чел.-ч
2	Затраты труда машинистов	0.34	чел.-ч
91.14.02-001	Автомобили бортовые, грузоподъемность до 5 т	0.34	маш.-ч

Сравнить расценки

Вы можете сравнивать 2 или 3 расценки из одной базы. Перейдите на страницу нужной расценки и нажмите кнопку “Добавить” – будет сформирована кнопка на страницу с результатом.

Все Расценки Таблицы

Таблица 27-07-009. Устройство водоотводных лотков из композиционных полимерных материалов в комплекте с решеткой (крышкой) на подготовленные основания

Номер расценки	Наименование и характеристика работ и конструкций	чел./ч	маш./ч
ФЕР27-07-009-01	Устройство водоотводных лотков из композиционных полимерных материалов: весом до 10 кг/м в комплекте с решеткой (крышкой) на подготовленные основания — 100 м	38.86	0.34
ФЕР27-07-009-02	Устройство водоотводных лотков из композиционных полимерных материалов: весом свыше 10 кг/м до 30 кг/м в комплекте с решеткой (крышкой) на подготовленные основания — 100 м	46.7	1.01

Сборник сметных цен на Машины и механизмы

91.14.02-001	Автомобили бортовые, грузоподъемность до 5 т
91.05.05-015	Краны на автомобильном ходу, грузоподъемность 16 т
91.01.01-035	Бульдозеры, мощность 79 кВт (108 л.с.)
91.05.01-017	Краны башенные, грузоподъемность 8 т
91.06.06-048	Подъемники одномачтовые, грузоподъемность до 500 кг, высота подъема 45 м

Сборник сметных цен на Материалы

Лотки кабельные

Согласно принятому среди специалистов в области строительства определению, лоток железобетонный представляет собой изделие, изготавливаемое из тяжелых марок бетона и арматурного каркаса, имеющее П-образное сечение и широко используемое при сооружении различных гидротехнических объектов, укладке кабелей и монтаже тепломагистралей. Производятся железобетонные лотки согласно действующему стандарту ГОСТ Несколько видов железобетонных лотков выпускает любой крупный завод жби. Санкт Петербург и другие города страны располагают несколькими предприятиями аналогичного профиля, производящими дренажные, водоотводные, автодорожные лотки, а также лотки для теплотрасс и дождевые лотки.

Изготовление лотков для ливневой канализации своими руками

Несмотря на относительно низкую цену пластиковых водоотводных лотков, существует вариант обустройства системы еще дешевле – это изготовление желобов своими руками. Это даст возможность не только сэкономить финансы, но и получить изделие с параметрами, которые в точности соответствуют потребностям вашего участка. Изготовление водоотводного лотка своими руками начинается с производства формы. Для этого обычно используются доски или ламинированная фанера толщиной в 10-15 мм. Из этих материалов изготавливается П-образная форма, элементы которой для большей прочности могут быть скреплены между собой с помощью металлических уголков. Если вы используете для опалубки доски, то их толщина не должна превышать 25 мм, а поверхность должна быть лишена сучков. Соединять между собой их лучше всего с помощью шурупов по дереву, они хорошо скрепляют доски под действием бетона. После того как основная часть формы для изготовления желоба готова, делается формовочная часть. Лучше всего для этого подходит обычная пластиковая водопроводная труба, разрезанная пополам. Главное, чтобы ее поверхность была максимально гладкой, так как именно по полукруглой части желоба будет течь вода. В готовую форму заливается бетонная смесь.

Изготовление бетонного лотка для ливневой канализации

Для формирования прочного бетона рекомендуется использовать следующие материалы:

• отфильтрованный песок без посторонних примесей;
• щебень средней или мелкой фракции;
• портландцемент М400, который характеризуется высоким уровнем морозостойкости и прочности (при желании можно использовать другие сорта цемента);
• арматуру диаметром 6 мм.

Чтобы бетонные водоотводные лотки, монтаж которых вы будете осуществлять в систему ливневой канализации, получились максимально прочными, соотношение цемента, песка и щебня должно быть 1:2:4 или 1:3:5. Во втором случае количество получившегося бетона будет больше, но его прочность будет немного ниже.

Рассчитывая итоговый размер железобетонного водоотводного лотка, необходимо учитывать и установку арматуры. Это могут быть отдельные прутья или же сетка. Последнюю можно смонтировать своими руками, располагая прутки арматуры на расстоянии 5-10 см друг от друга и соединяя при помощи электросварки или проволоки. После этого в форму заливается полученная бетонная смесь, в которую сразу же вдавливается разрезанная пластиковая труба. Разбирать форму и извлекать трубу можно через сутки после заливки смеси.

Ровная внутренняя поверхность лотка способствует быстрому и эффективному отводу дождевой воды

Время полного застывания бетона составляет 28 дней. После этого каждый лоток нужно тщательно осмотреть на предмет дефектов, ямок и трещин. При их отсутствии можно приступать к монтажу системы ливневой канализации. Из плюсов самостоятельного изготовления можно отметить не только точно необходимый вам размер бетонных водоотводных лотков, цена также будет значительно ниже, чем при покупке готового изделия. Однако если вы решили купить для ливневой канализации пластиковые водоотводные лотки – это точно сэкономит ваше время. Так что решение о том, покупать или делать желоба собственноручно, зависит только от ваших личных предпочтений.

Монтаж водоотводных лотков

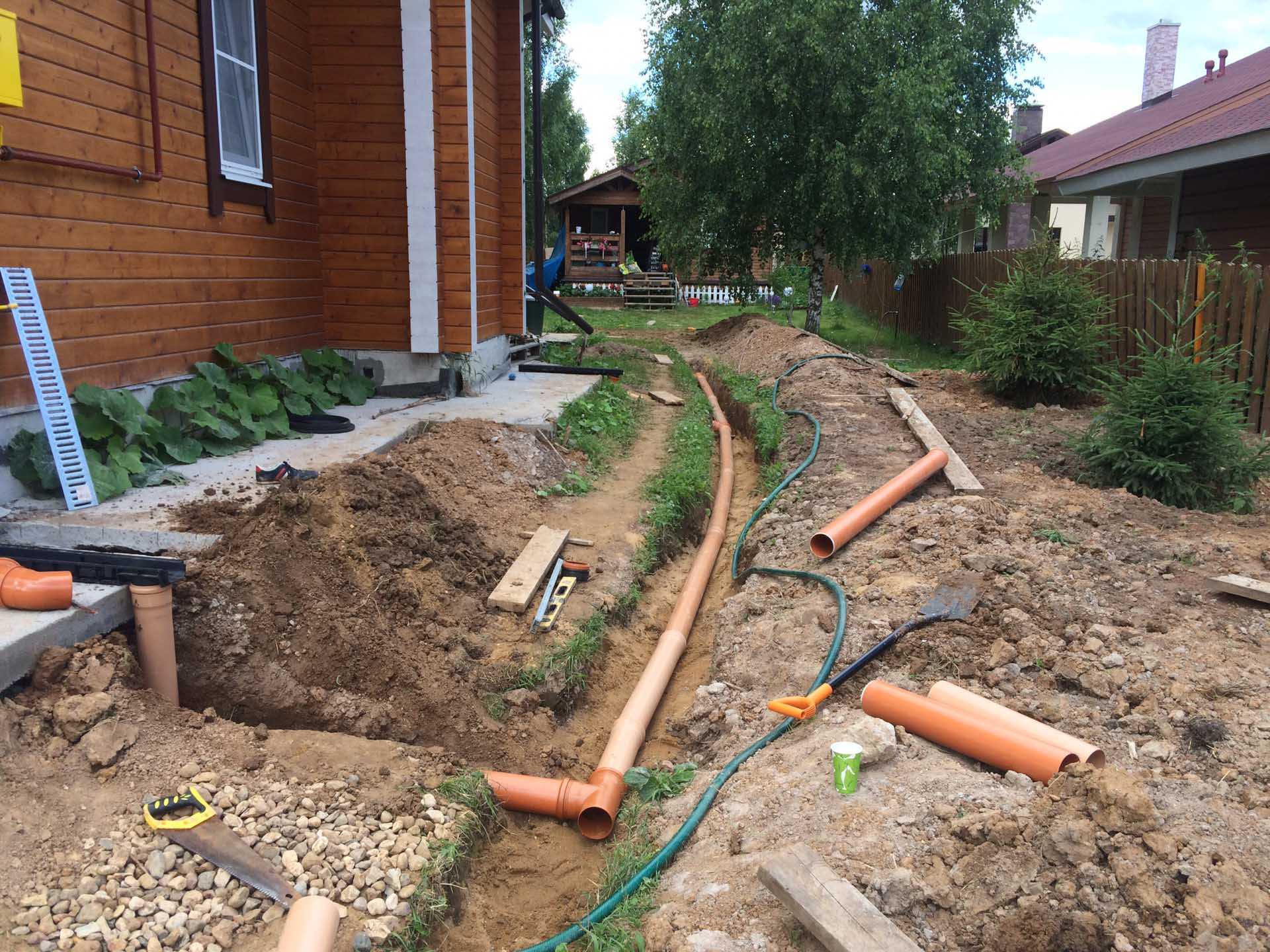

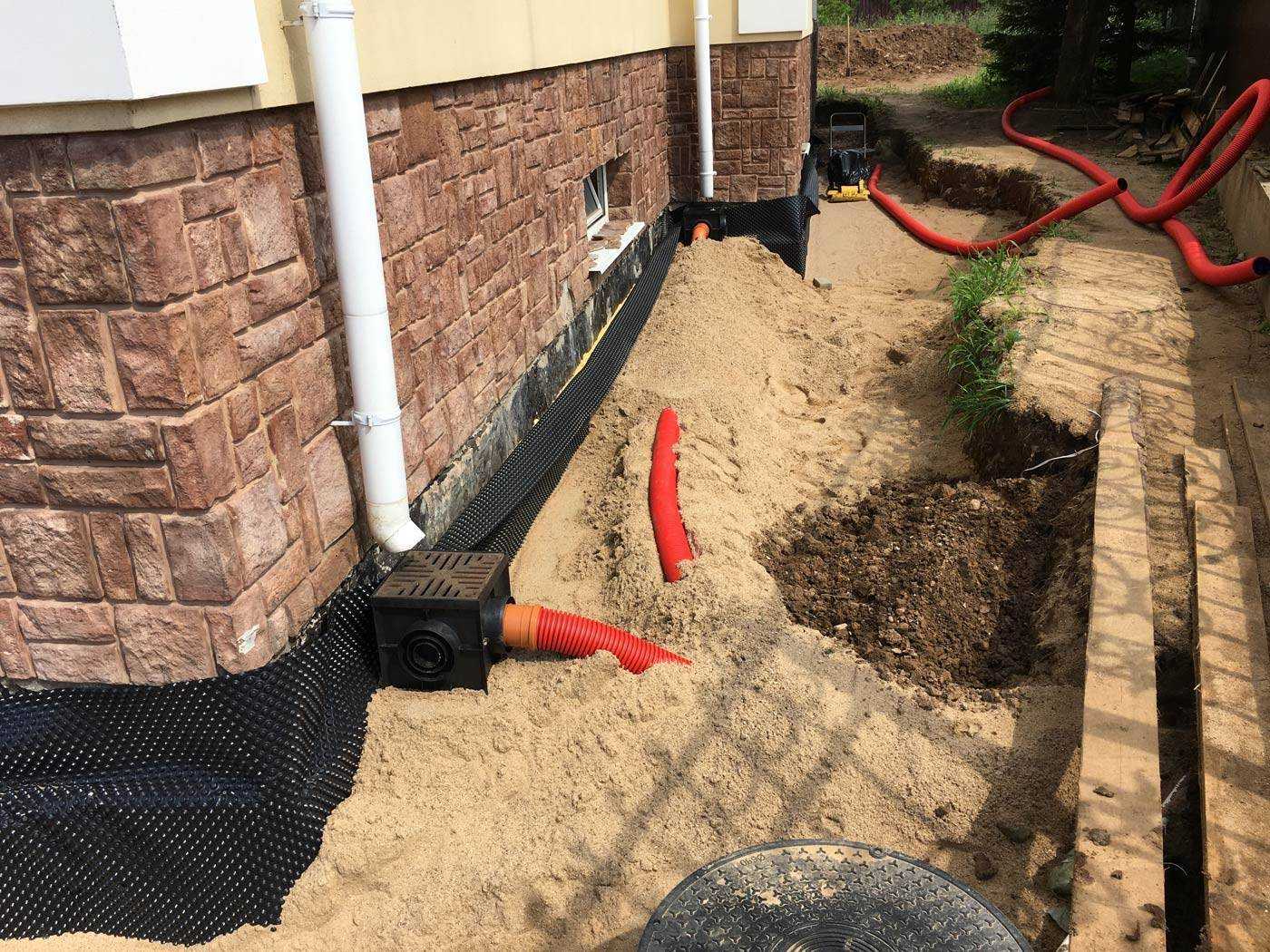

До того, как начать монтаж лотков ливневой канализации, предварительно прорабатывается проектная документация, где отмечаются места расположения водоводов и их частей, комплектация системы, конечная смета за проект.

Монтаж водоотводных каналов выполняется в несколько этапов:

1. Подготавливаются траншеи соответствующих размеров. Они должны быть больше, нежели габариты лотков. Это необходимо для укрепления грунта в месте залегания конструкций. Грунт в траншеях утрамбовывается до достижения необходимой плотности.
2. В траншеи засыпается слой песка.
3. Поверх песчаной подушки укладывается слой бетона, который впоследствии будет служить опорой для бетонных лотков.
4. Посредством погрузочной техники изделия устанавливаются в траншеи, на бетонный слой. Такая подстилающая подушка не позволяет желобам смещаться при возникновении нагрузок.
5. Каждый лоток дождевой бетонный укрепляется по сторонам жидким бетонным раствором.
6. Для предотвращения расползания лотки между собой скрепляются пазовыми соединениями. Если необходимо герметично заделать стыки между соседними элементами, используется акриловый или битумный герметик.
7. Поверх полученных каналов устанавливаются решетки, защищающие систему от попадания в нее мусора.
8. Система водоотвода подключается к ливневой канализации. Обычно в конце лотков устанавливается пескоуловитель.

Монтаж водоотводных лотков

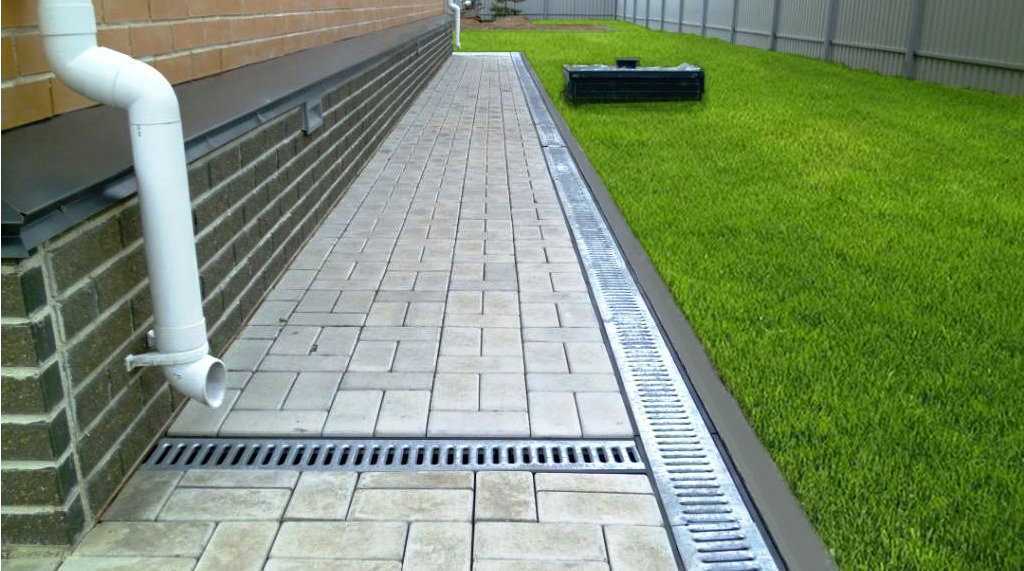

Следует отметить, что уровень верха установленной решетки обязательно должен находиться ниже уровня поверхности покрытия минимум на 5 мм. Для обеспечения самотека попадающей в каналы воды необходимо обеспечить уклон по направления дренажного колодца или центрального приемника воды.

Установка систем отвода воды может производиться как на заново создаваемое основание, так и на уже существующее покрытие. Если толщина уже имеющегося основания является недостаточной для устойчивого размещения элементов системы, выполняется его усиление методом наращивания толщины бетонной подушки.

Грамотно смонтированная система водоотведения с использованием бетонных лотков с решетками обеспечит своевременный отвод с покрытия поступающей воды и защитит любое покрытие от разрушения.

Технология монтажа бетонных лотков вручную

Монтаж бетонных лотков является важной частью строительных и инженерных работ. Он выполняется для создания системы водоотвода и защиты от дождевых стоков

Комплекс работ по монтажу бетонных лотков требует строгого соблюдения технологических процессов и норм расхода материалов.

Данный раздел посвящен технологии монтажа бетонных лотков вручную. Этот метод удобен для случаев, когда доступ к месту монтажа ограничен, техника не может быть использована или ее использование нецелесообразно.

Перед началом монтажа бетонных лотков вручную, необходимо подготовить рабочую площадку. Это включает очистку от мусора, удаление растительных покровов и выравнивание поверхности. Для обеспечения правильного отвода воды, поверхность должна быть максимально горизонтальной или иметь заданный уклон.

Далее следует выполнить следующие этапы монтажа бетонных лотков:

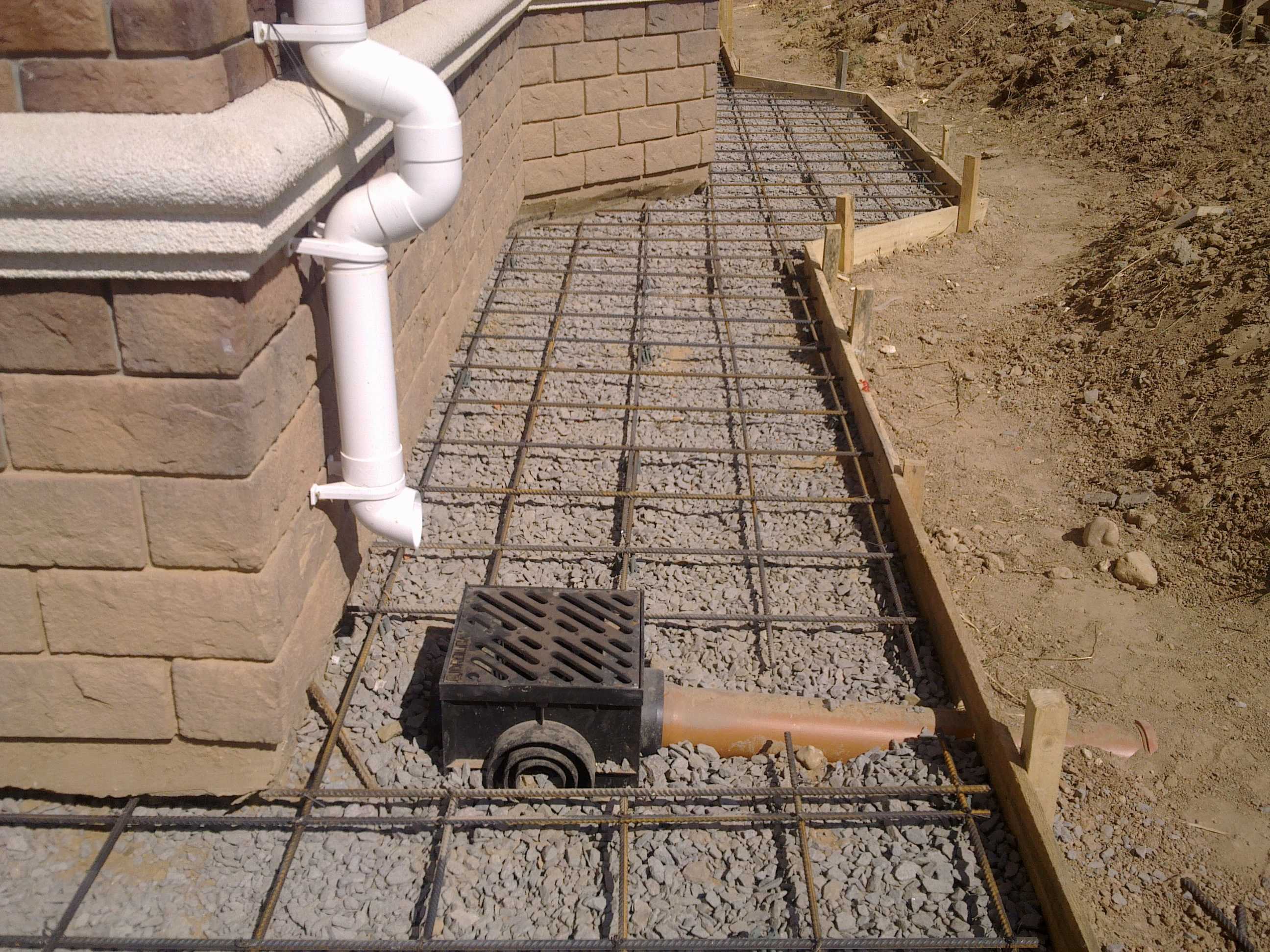

1. Установка опалубки. Опалубка представляет собой временную конструкцию, созданную для формирования желаемой формы лотка. Она должна быть установлена так, чтобы гарантировать правильные размеры и уклон.
2. Размещение арматуры. Арматура укрепляет бетонный лоток, повышая его прочность и стабильность. Для установки арматуры следует придерживаться проектных решений и действовать согласно требованиям нормативных документов.
3. Подготовка раствора бетона. Для этого требуется смешать цемент, песок, щебень и воду в определенных пропорциях. Приготовленный раствор должен соответствовать требованиям прочности и пластичности.
4. Наполнение опалубки бетонным раствором. Рекомендуется использовать ёмкость или насос для более удобного наполнения опалубки и исключения возможности повреждения опалубочных элементов.
5. Уплотнение и выравнивание раствора. После наполнения опалубки необходимо уплотнить раствор, чтобы исключить образование воздушных пустот. Также следует выровнять поверхность раствора с помощью рейки или другого инструмента.
6. Снятие опалубки. После затвердевания бетона (обычно через 24 часа) опалубку следует снять. Тщательно проверьте, что бетон достаточно прочный, чтобы выдержать этот процесс. При необходимости можно использовать дополнительные инструменты для удаления опалубки.
7. Завершение монтажа. После снятия опалубки следует осмотреть и протестировать установленные бетонные лотки. Если требуется, произведите корректировку или дополнительные работы.

Важно действовать согласно инструкциям и рекомендациям производителя бетонных лотков, а также с учетом условий и требований конкретного проекта. Следуя технологическому процессу монтажа бетонных лотков вручную, можно обеспечить надежность и долговечность системы водоотвода
