Крепление шпильки к потолку

Крепим к пенобетону

Пеноблок имеет большое количество положительных качеств, проявляющихся при строительстве дома. Но, есть у него и минусы, требующие несколько иного подхода к креплению к нему различных предметов и материалов, чем у плотных и прочных бетонов.

Какой бывает крепеж

Перед тем, как рассказать о процессе, нужно узнать, с чем можно работать:

• простой дюбель;
• саморез;
• дюбельный гвоздь.
• анкер;
• винт М4;
• химический анкер.

Любой из них можно использовать на разных этапах строительства. Обычно их применяют после завершения основных работ, например, в отделке.

Совет: если вы хотите облицевать наружную часть строения, вам необходимо приобрети анкер, покрытый антикоррозийным составом. Тогда он не будет ржаветь в стене и не потеряет своих эксплуатационных свойств.

Крепление сэндвич панелей к бетону специальным шурупом

Что следует учитывать

Ячеистые бетоны являются довольно мягкими материалами, легко поддающиеся обработке.

Поэтому при выборе крепежных элементов следует брать во внимание следующее — какую возможную нагрузку на их поверхность будет создавать отделочный материал

1. Для легкого подойдут небольшие гвозди, саморезы для бетона, так как они хорошо выдерживают нагрузку. Первые должны быть клиновидные, что обеспечит устойчивость на вырывание. В работе это не доставит хлопот.
2. У шурупов резьба должна быть по всей длине. К примеру, тяжелые предметы типа навесных шкафчиков крепите с помощью металлических или пластмассовых дюбелей, имеющих соответствующую несущую способность.

Совет: крепежные элементы должны обладать антикоррозионной защитой или быть из нержавеющей стали или обработаны горячим цинком.

Крепление к пенобетону дюбелями

Дюбель

Для пустотелых материалов бывают:

1. Нейлоновый опрокидывающийся.
2. Пружинный раскрывающийся.
3. Металлический опрокидывающийся.
4. Пружинный раскрывающийся с крюком.
5. Опрокидывающийся из металла с крюком.

https://youtube.com/watch?v=be1hpT6BKMA

Лучше всего себя зарекомендовали нейлоновые, так как они имеют более долгий срок эксплуатации.

Монтаж к потолку с помощью шпильки

Зачастую для крепления кабельных лотков к потолку используются шпильки и П-образные монтажные профили. В данном случае в процессе установки необходимо учитывать нагрузку на лотки. От этого показателя будет зависеть способ крепления: непосредственно на шпильку или профиль, подвешенный на данный крепежный элемент. Во втором случае трасса на основе кабельных лотков может быть проложена в несколько рядов. Она сможет выдерживать значительные нагрузки. Но при этом увеличивается время и стоимость монтажных работ. Использование одной лишь шпильки существенно ускоряет процесс монтажа, однако при этом задает крайне жесткие ограничения относительно несущей способности конструкции.

Крепление при помощи шпильки предусматривает использование специальных скоб, которые способствуют облегчению монтажных работ. Применение скобы в качестве поддерживающего элемента предполагает ее переворачивание. В углубление этого элемента помещается лотков, а шпилька проходит через отверстия в «ушках». Такой способ монтажа актуален для прокладки трасс из проволочных и листовых лотков.

Как закрепить анкерный болт

Закрепить анкерный болт в стене, в полу или потолке не сложно. Большинство монтажников как опытных, так и начинающих, не испытывают с этим проблем. Простота и гениальность конструкции этого крепежа подразумевает работу на автомате. Необходимо точно наметить отверстия. Будьте внимательны! Отверстия под анкер обычно имеют такие размеры, что исправить ошибки будет сложно. Самый важный момент на данном этапе — правильный размер сверла, бура

Важно подобрать не только верный диаметр, но и длину. Диаметр должен соотноситься с диаметром крепежа как один к одному, а сам бур не должен быть короче анкера

Лучше не полениться и сделать все замеры дважды. Так проще, чем доставать крепеж из стены. Это не самая простая работа, а место крепления придется досверливать. Отверстие нужно продуть, чтоб избавить его от мелкой пыли. И лучше делать это не ртом, это не самое приятное занятие. Анкер не должен легко входить в место крепления. Вы либо что-то напутали с диаметром, либо пользовались некачественным сверлом. В идеале метиз должен входить в стену с помощью легкого удара молотка. Анкер необходимо расклинить вращением гайки. Конусный расклинивающий элемент распирает анкерную гильзу, и крепеж жестко фиксируется в устанавливаемой поверхности. Теперь гайку можно открутить, повесить на шпильку то, что задумывалось, и закрутить гайку обратно, основательно ее затянув.

Ваша работа завершена.

Как видите, нюансов здесь немного. Поэтому анкерный болт имеет такую популярность в монтажном деле и строительстве. Главное: не покупайте некачественные метизы. Удачного вам ремонта!

Почему именно древесина

Любой домашний мастер подтвердит, что чаще всего во время ремонта или строительства приходится соединять между собой брус и бетон. Например, к фундаменту при постройке деревянного дома или при установке лаг для будущего пола, а также выполнение работ по облицовке стен и потолка. Везде нам приходится решать одну и ту же проблему – как надежнее присоединить дерево к бетону.

Крепление кабель канала к бетонной стене с помощью дюбелей

Как прикрепить брус к фундаменту

При возведении сруба или каркасного дома вопрос надежного соединения венцового бруса с бетонным основанием является главным, так как от его положительного решения будет зависеть устойчивость всего сооружения.

Для этого можно использовать два всем известных метода:

• с помощью жесткой фиксации:
• используя накладную установку.

Как крепить ОСБ к бетонному полу самостоятельно

Жесткое крепление

В этом случае необходимо приготовить анкерные болты, которые можно устанавливать лишь после полного затвердевания основания. Перед началом работ на ленточном или плитном фундаменте проведите подготовительные работы. Это можно делать на стадии их возведения или сразу после завершения заливки или установки.

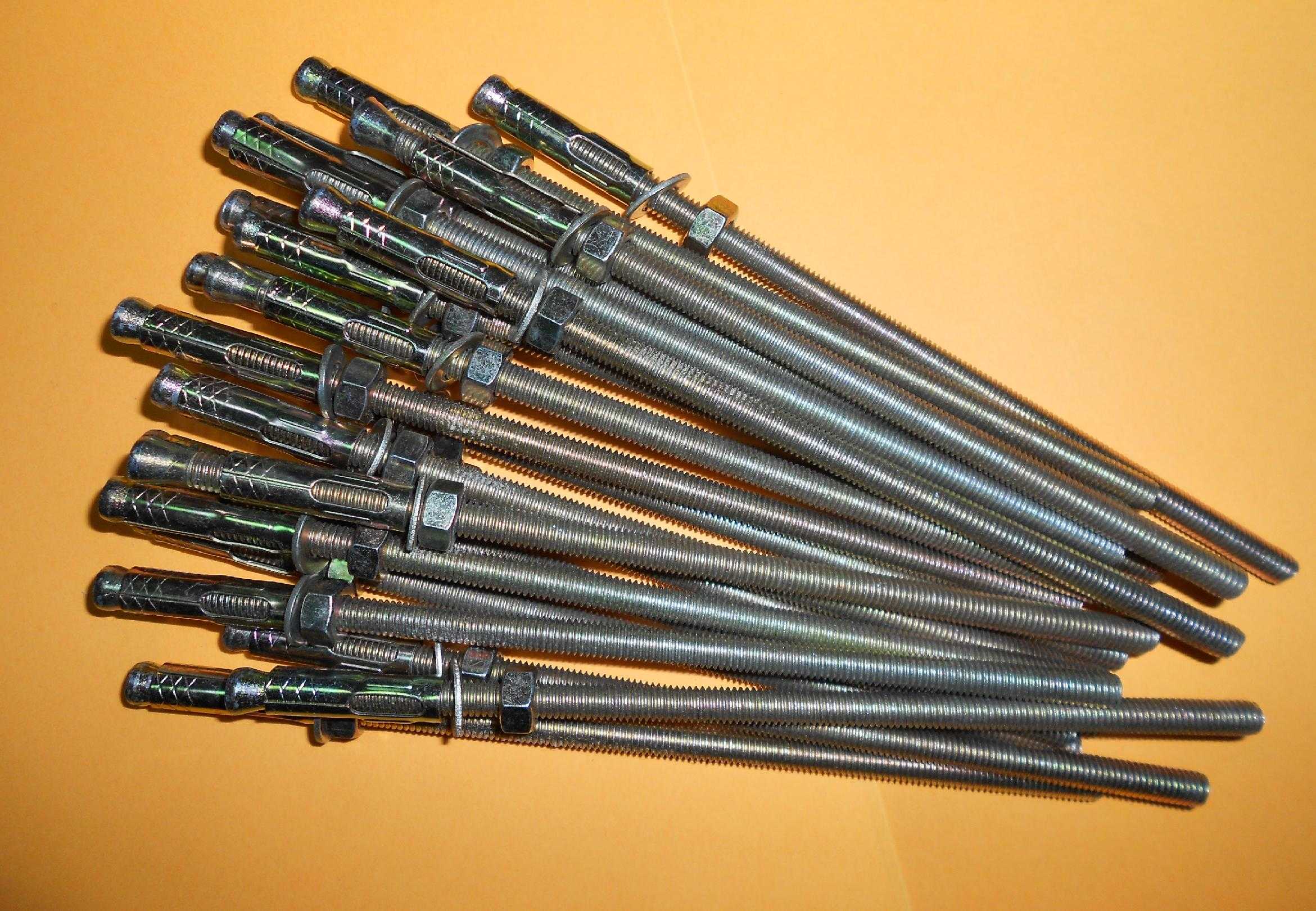

Как крепить брус к бетону шпилькой

Они заключаются в установке специальных фундаментных болтов шпильками вверх. Затем к ним и будет крепиться брус конструкции. В нем предварительно нужно сделать отверстие, посадить ним на шпильку и притянуть контргайкой. Таким образом, у вас получится надежное соединение.

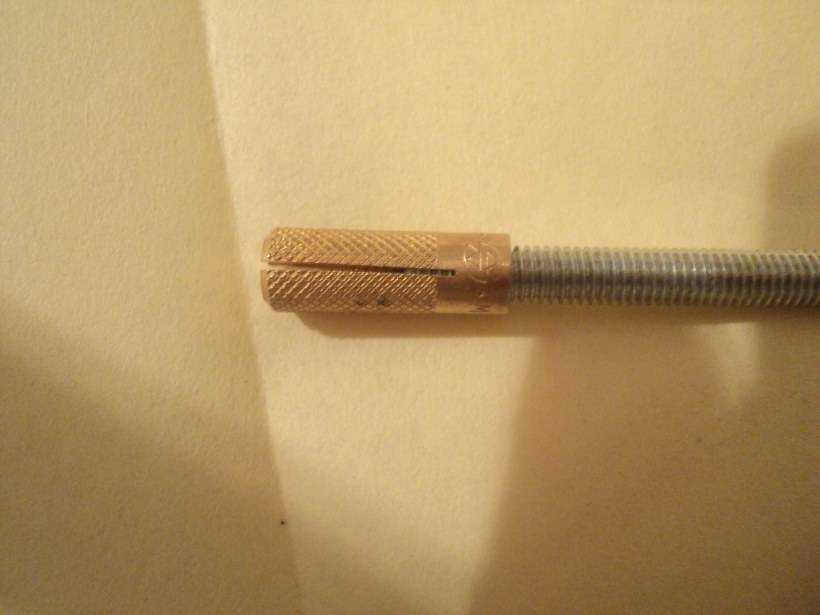

Как происходит крепление шпильки в бетоне

Установка креплений

Если выбраны такие способы крепления, как саморезы, подвесы или кронштейны, то их установка производится так:

1. размечается область фиксации крепежа;
2. просверливаются отверстия;
3. вкручиваются (вбиваются) фиксирующие саморезы (болты).

Установка анкерных болтов своими руками выполняется так:

1. в отмеченном месте просверливается отверстие, размеры которого полностью совпадают с размерами болта;
2. в отверстие вставляется анкерный болт. Если он входит не полностью, то отверстие требуется дополнительно углубить;
3. болт фиксируется предусмотренным способом (поворачиванием болта или крюка, путем дополнительно вбивания для расширения клина).

Схема установки анкерного болта

Как закрепить люстру на потолке, смотрите на видео.

При выборе способа крепления рекомендуется создать запас дополнительной прочности подвешиваемого устройства. Это позволит избежать проблем в критических случаях.

Виды анкерных болтов

Анкерный болт с гайкой

Имеет четыре основные части: шпильку с утолщением в виде клинового распора, металлическая втулка(анкер),шайба и гайка. В ходе крепления гайка за счет своего навинчивания на шпильку расклинивает втулку, разжимая ее в месте установки и распирая ее края. Анкерный болт плотно садится в отверстие и изъять его, не повредив место крепления, уже невозможно. Как вы понимаете, материал стены или потолка должен быть достаточно твердым и плотным. Обычно такие болты применяют в бетоне, природном камне и полнотелом кирпиче. Это стандартный образец среди представителей своего вида. Об исключениях скажем позже.

Анкерный болт с крюком

Аналог своего брата, о котором уже говорилось. Принцип установки не коим образом не отличается от анкерного болта с гайкой. На крюк удобно цеплять несущий провод,трос,канат или вешать груз. Такой анкерный болт удобен также тем, что дает возможность снять груз, если это нужно.

Анкерный болт с кольцом

Тело этого болта заканчивается кольцом, которое вращается, как и предыдущие варианты. Метод установки так же схож с предидущими анкерами. Анкерный болт с кольцом — лучший вариант, если вам необходимо повесить на потолок тяжелую люстру. Также он подходит для растяжек, которые упоминались в начале статьи.

Распорный анкерный болт

Такой болт отличается от других своей конструкцией. Монтируется он также по-иному. Здесь нет никаких гаек или головок, зато имеется шток, благодаря которому и осуществляется крепление. Сильным ударом молотка по штоку вы заставляете его расклинить трубку, что приводит к его надежной фиксации. Поэтому его также называют «ударным». Этот метиз используется только для крепления в бетон. Уже после расклинивания и закрепления на поверхности, в анкер закручивается болт, винт или шпилька с гайкой, создавая тем самым резьбовое соединение с помощью которого можно крепить конструкцию или закрепить груз. По сравнению с другими богатырями этот крепеж не выдерживает высоких нагрузок, однако он оптимален для бытового применения.

Двухраспорный анкерный болт

Это усовершенствованная версия анкерного болта с гайкой. Ее отличие заключается в особенностях конструкции: этот крепеж снабжен двойной металлической трубкой, осуществляющей усиленный распор, который происходит ближе к концу и середине метиза, позволяя правильно распределить нагрузку на крепеж.

Этапы установки потолка Клип-ин

Разметка потолка и установка первичного каркаса из U-профиля

1. Делаем разметку:а) на потолке делаем разметку для подвесов. В качестве подвесов используется резьбовая шпилька М6. По длинной  стороне стены подвесы крепятся с шагом не более 1800 мм, по другой стороне с шагом не более 1500 мм. Расстояние от стены до первого подвеса должно быть не более 450 мм

Внимание, разметку следует проводить с особой тщательностью, подвесы должны располагаться строго на одной линии!

 б) по периметру стены на необходимой высоте отмечаем уровень нашего потолка. Далее крепим пристенный угловой молдинг BPM 215013, BPM 215014, BPM 215015 или основной С-канал BPT 1938 в зависимости от проекта (на чертеже BPM 215013).

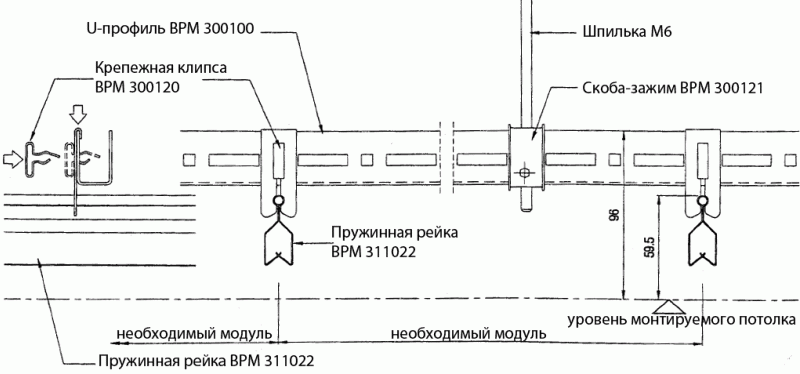

2. Закрепите U-профиль на резьбовых шпильках М6 при помощи скобы-зажима BPM 300121. Далее с  помощью лазерного уровня следует выровнять их на необходимой высоте в одной плоскости. Также следует помнить, что проштампованные  отверстия в U-профилях должны находятся на одной линии.


Совет: чтобы быстро получить правильный уровень U-профиля, возьмите за начальную отметку пристенный угловой молдинг. Верхний край U-профиля находится ровно на 96 мм выше уровня нашего потолка.

а) U-профили сращиваются между собой при помощи 2-х штук крепежных клипс BPM 300120 и 2-х болтов.

б) все торцы U-профилей крепятся к периметру стены с помощью Универсального анкера BPM 300140 для предотвращения бокового движения и выпадения плит потолка.

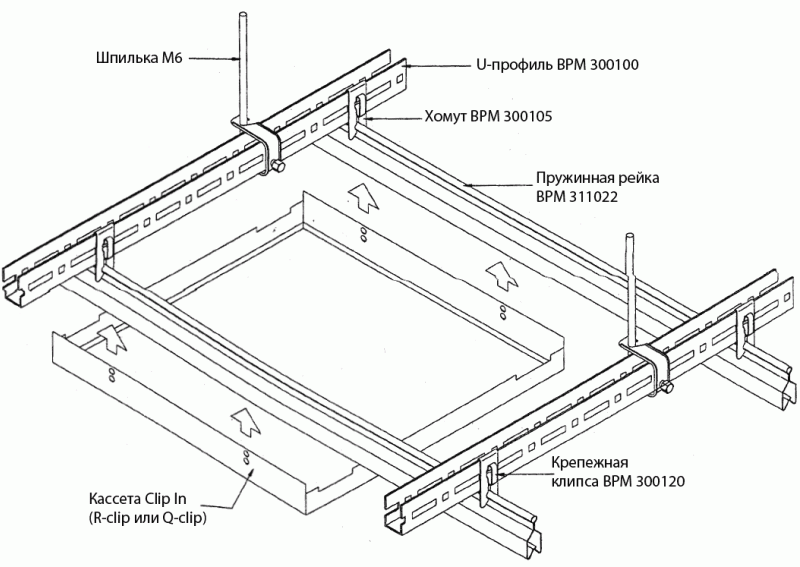

Установка пружинных реек и кассет

3. После установки первичного каркаса из U-профилей приступаем к установке пружинной рейки (А-профиля) BPM 311022. Для этого на неё рекомендуется одеть 2 хомута BPM 300105G и, повесив на U-профиль позиционируем пружинные рейки с шагом согласно выбранной модульной системы (в нашем случае 600 мм). После чего фиксируем их с помощью крепежной клипсы BPM 300120 чтобы предотвратить движение.

а) Пружинные рейки (А-профиль) сращиваются между собой с помощью соединительного штифта BPM 300138

б) Торцы реек крепятся к стене с помощью универсального анкера BPM 300140

4. После установки пружинных реек устанавливаем в них металлические кассеты, при этом необходимо соблюдать, чтобы все стыки находились ровно на одной линии.

Крайние панели по периметру замеряем и аккуратно подрезаем по месту.

Подрезанные панели закрепляем в периметральном профиле с помощью прижимной пружины BPM 311081.

Ну и наконец, перед сдачей объекта проверьте, чтобы все панели были чистые, а их стыки располагаются на одной линии.
Для демонтажа кассет необходимо использовать специальный инструмент для демонтажа BPM 311046

• Выбрать металлические кассеты для потолка со скрытым каркасом
• Комплектующие каркаса для потолков Clip-in

Заказать монтаж подвесных потолков Армстронг с металлическими кассетами Clip-in по тел. 8(495)504-30-51

Подбор креплений

Потолочное крепление побирается в зависимости от следующих параметров:

• вида крепежного элемента;
• типа потолочного покрытия;
• веса фиксируемой конструкции.

Разберем различные виды крепежных элементов и возможность их установки в тех или иных условиях. Основными видами крепежей для потолка являются:

Правила выбора саморезов

Самый простой способ крепления конструкций – это использование саморезов.

Саморезы по предназначению разделяются на два вида:

• саморезы по дереву;
• саморезы по металлу.

Саморезы, предназначенные для дерева, используются исключительно при фиксации элементов небольшого веса на деревянные потолочные перекрытия (например, в дачных домах). Крепежные элементы бывают трех видов:

1. стандартные с разным шагом резьбы. Если саморезы имеют черный цвет, то металл, из которого они сделаны, каленый (более прочный). Саморезы желтого и серого цветов менее прочны, так как материал не подвергался закалке;

Стандартный крепежный элемент для деревянных поверхностей

1. оснащенные пресс-шайбой. Такие саморезы отличаются меньшими размерами, но за счет увеличения площади фиксации способны выдерживать более сильную нагрузку;

Крепеж по дереву для более тяжелых изделий

1. оснащенные шестигранной головкой. Саморезы с головкой закручиваются гаечным ключом. Они более прочные, но перед установкой требуется сверление отверстий.

Крепежи для дерева с шестигранной головкой

Если требуется произвести крепление к металлической поверхности потолка, то используются саморезы по металлу. Крепежи для металлических поверхностей бывают:

стандартными с частым шагом резьбового наконечника. Используются для фиксации к металлу, толщина которого не превышает 0,7 мм;

Стандартные крепления к металлической поверхности

оснащенными специальным наконечником, который позволяет закрепить изделие без предварительной сверловки. Изделия могут быть использованы для любых поверхностей.

Крепежный элемент, устанавливаемый без сверления

Если потолок, к которому требуется закрепить какое-либо приспособление, изготовлен из бетона или кирпича, то применяются саморезы, дополненные дюбелями, так как вкрутить в кирпич (бетон) крепежный элемент без дюбеля не получится.

Крепежи для фиксации к бетону или кирпичу

Использование анкерных болтов

Если требуется закрепить конструкции, отличающиеся большим весом, то применяются специальные анкерные болты, которые могут быть следующих видов:

с шестигранной головкой. Крепежные устройства отличаются простотой монтажа и могут быть использованы для фиксации различных конструкций, например, гипсокартона;

Устройства для крепления тяжелых конструкций

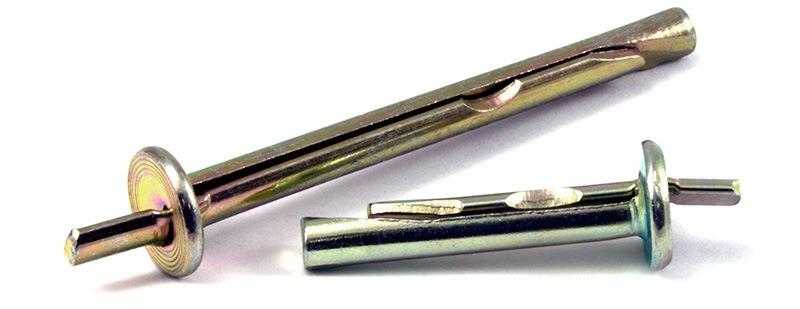

анкеры-клины. Используются для фиксации подвесных конструкций (например, карниза). Просты в использовании, отличаются невысокой стоимостью и прочностью;

Болты с клиньями для надежной фиксации

анкера с крюками. Применяются при необходимости подвешивания к потолку различных предметов. Например, для боксерской груши. Стоимость таких изделий выше, но отсутствие необходимости оснащения крепежного элемента дополнительными конструкциями полностью перекрывает этот отрицательный фактор;

Крепеж для подвешивания тяжелых приспособлений

анкер с цангой. Крепление используется в случае необходимости подвешивания тяжелых конструкций к основанию потолка через его отделку. Например, при помощи такого устройства можно прикрепить к основанию потолка через натяжное полотно телевизор.

Элемент для крепления к основанию потолка

Разновидности подвесов и критерии выбора

Для отделки потолка какими-либо материалами (стеновыми панелями, гипсокартоном и так далее) используются специальные устройства – подвесы, которые позволяют закрепить конструкцию на определенном расстоянии от основания. Подвесы могут быть:

простыми. Изготавливаются из металлических пластин разной толщины. Чем больше толщина металла, тем больший вес сможет выдержать крепежное устройство;

Крепление для потолочной отделки

регулируемыми. Преимущественно используются для потолков, которые требуется опустить на относительно большое расстояние.

Крепежи для потолочной отделки

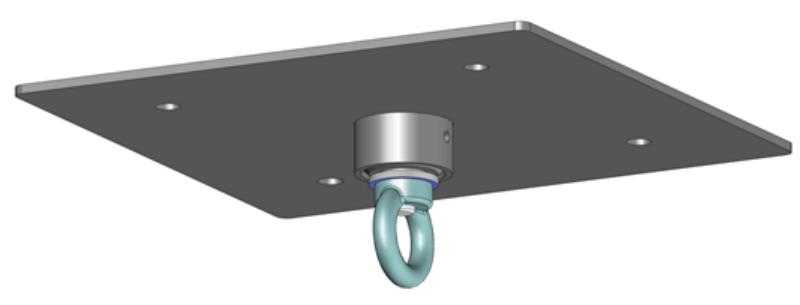

Кронштейны

Для крепления проектора, телевизора, люстры и иных приспособлений преимущественно применяются подвесные кронштейны.

Кронштейны состоят из:

• одного или нескольких фиксирующих болтов;
• специальной пластины, к которой закрепляется необходимое устройство.

Устройство для крепления люстры

Расходка для пистолетов Hilti GX120 и Hilti BX3

Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB

• одевается непосредственно в направляющую, благодаря чему обеспечивается удобный монтаж. Свободной рукой не нужно придерживать площадку.
• диаметр закрепляемого материала от 8мм до 40мм

Держатель электрокабеля X-ECT MX

Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.

• выполнен из негорючего материала
• подходят все кабельные стяжки шириной включительно до 9мм
• одевается непосредственно на “носик” пистолета

Держатель для кабелей, без хомутов и стяжки X-EKB MX

• очень удобен для применения на потолке
• не требует наличия дополнительных стяжек
• можно крепить одновременно несколько кабелей под один держатель

Крепеж под кабельный канал X-ET MX

Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.
Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

Зажим для кабелей или легких труб X-EKS 16-40 MX

Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

Двойной фиксатор X-DFB MX

• применяется при параллельной прокладке кабелей или труб
• подходит для гофры и труб d=16-28мм
• при монтаже не раскалывает бетон под основанием фиксатора

Подвесной элемент под электрику X-EHS MX, X-HS CC MX

• подвес производится на резьбовую шпильку
• широко применим для крепежа по потолку кабельных лотков, проволочных конструкций
• не предназначен для длительной работы на улице, только в помещении
• для организации одного подвеса требуется не менее 5 элементов подобного крепежа
• один элемент выдерживает нагрузку до 10кг

Текстильная крепежная лента X-TT

• изготовлена из прочного материала полиэстера
• ширина ленты 19мм, толщина 1,2мм
• в основном распространен при крепеже по полу
• забивается непосредственно гвоздями в закрепляемую поверхность
• подходит для крепления любого материала – кабель, гофра, трубы как пластиковые, так и металлические. Самое простое, дешевое и универсальное крепление.

Держатель пучка кабелей X-ECH

• позволяет организовать аккуратное групповое крепление пучка кабелей на одном элементе
• простая разборная конструкция с защелкой
• применима как на потолке, так и на стенах
• максимальное количество кабелей в держателе до 30шт

Разъемный хомут под трубы X-EMTSC MX (СКРИН С ХИЛТИ USA)

• оцинкованный с антикоррозийной защитой
• рекомендованная нагрузка для одиночного зажима до 5кг
• рассчитан на диаметры закрепляемого материала от 13 до 25мм

Одиночный гвоздь шпилька X-M6-7 B3 P7

Новинка от компании Хилти. Усовершенствование технологии DX Kwik применяемой на пороховых пистолетах. Для них при вбивании шпильки в материал, предварительно требовалось засверливаться ограничительным сверлом. Тратилось лишнее время и дополнительные аксессуары.

Данная же шпилька при наличии аккумуляторного пистолета Hilti BX3 загоняется в бетон или металл простым одиночным выстрелом. А уже дальнейшее решение, что закрепить на этой резьбе, зависит от ваших фантазий и потребностей.

• длина хвостовика шпильки от 7мм до 14мм для металлических поверхностей и от 7мм до 24мм для бетона
• оцинкованная поверхность защищающая от коррозии
• скорость монтажа в 10 раз быстрее по сравнении с предварительным засверливанием
• диаметр резьбы 6мм
• рекомендуемая нагрузка для одиночной шпильки – 5кг для бетона и 20кг при креплении в стали
• для того чтобы шпилька не провернулась, затягивать гайку на ней можно с усилием не более 3Нм.

И в конце приведем обобщенную таблицу для облегчения выбора крепежа при использовании монтажного пистолета Hilti BX3:

Крепление кабеля с помощью монтажных пистолетов

Применение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа.

Гвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм.
Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:

Крепим люстру

Поле приобретения новой люстры актуальным встанет вопрос о ее надежном и правильном креплении к бетонному потолку. Мы не будем сейчас касаться безопасного и верного ее соединения с электропроводкой дома. Вы можете это сделать своими руками, не обращаясь к посторонней помощи.

Необходимо подготовить инструмент для монтажа и воспользоваться рекомендациями ниже. Есть два способа крепления – с помощью монтажной планки и потолочного крюка в виде анкера. Рассмотрим оба способа.

На фото видно как крепить профиль к бетонной стене

Монтажная планка

Инструкция поможет разобраться в процессе:

1. Примерьте люстру к месту, где она будет подвешена. Ее декоративный элемент, закрывающий участок крепежа и проводку, должен прилегать к потолку плотно, без люфта и зазоров.
2. Подогните старый крюк на месте установки к потолку, так он не будет мешать работе.

Совет: не нужно срезать его, так как он может понадобиться для вашего следующего светильника.

Крепление люстры к бетонному потолку с помощью монтажной планки

1. Сделайте разметку под крепеж монтажной планки и установите на потолке крепеж для люстры:

• • приложите его так, чтобы он не мешал подключению проводки;
  • карандашом разметьте место крепления;
  • просверлите отверстия (или пробурите перфоратором);
  • вбейте в них дюбеля.

1. Закрепите планку к потолку шурупами.

Как прикрепить плинтус к бетонной стене самому

Вмонтировать в потолок вы можете его самостоятельно, а цена его небольшая:

1. Просверлите или пробурите под него отверстие.
2. Подготовьте и ввинтите в него металлический анкер. Его диаметр должен быть таким, чтобы он плотно заходил в отверстие в момент вкручивания.

Совет: обязательно заизолируйте металлический крюк, чтобы обезопасить себя.

Анкерный крюк для крепления светильника

Крепление проводов с помощью перфоратора и дюбелей, скоб, хомутов

Сначала рассмотрим первый способ с помощью привычного всем перфоратора.

Самые ходовые и распространенные виды крепежа для прокладки кабеля в квартире в этом случае:

Дюбель-стяжка для крепления одиночного плоского или круглого кабеля

Принцип крепления – сверлится отверстие диаметром 6мм, внутрь хомута закладывается кабель и хомут заталкивается, забивается в отверстие.
Преимуществ у данного крепления несколько – экономично, быстро, никаких лишних выпирающих деталей, если вам придется заделывать крепеж в штробе. Кроме этого данным крепежом можно крепить и гофру.

Кабельная стяжка с отверстием под дюбель

Минимальные затраты на расходку. Достаточно иметь пластиковый дюбель и более ничего. Занимает минимум места на поверхности.

Монтажная квадратная площадка

Сверлите отверстие на 6мм, забиваете чопик или пластиковый дюбель хомут и шурупом прикручиваете площадку к стене. После чего кабельной стяжкой притягиваете кабель к площадке.

Клипсы под гофру

Крепление клипсы осуществляется дюбелем и саморезом. Клипсы подбираются в зависимости от диаметра гофры. Достоинством клипс является то, что их можно собирать в блоки (для этого сбоку имеются специальные замки) и прокладывать одновременно несколько трасс кабелей.

Металлические скобы

Если кабель прокладывается в металлорукаве, то для крепления используйте металлические скобы. Опять же размер подбирается исходя из диаметра металлорукава.

Самоклеющаяся площадка

Если требуется проложить участок кабеля по металлической поверхности, и эту поверхность нельзя или не желательно сверлить, воспользуйтесь самоклеющимися площадками. Площадка имеет самоклеющуюся подложку, которая после удаления защитного слоя легко приклеивается на чистую поверхность. Кабель крепится к площадке опять же нейлоновой стяжкой. Такой крепеж часто используется при монтаже проводки в большой электрощитовой.

Схема подвеса лотка к потолку с использованием шпильки М8

1 — Шпилька М8 L= 1000 мм., оцинкованная (01981) или Шпилька М8 L=2000мм, оцинкованная (01982).

2 — С — подвес (03470, 03471, 03472, 03473, 03474).

3 — П-профиль 12*30*2500мм, толщ. 1мм (01176), П-профиль 30*30*2500мм, толщ. 2мм (01177) или Планка опорная (01232, 01233, 01234, 01235, 01236, 01237).

4 — Кабельный металлический лоток.

А — Монтаж проволочного и перфорированного кабельного лотка.

Б — Монтаж проволочного и перфорированного (при монтаже без крышки) кабельного лотка.

В — Монтаж проволочного, перфорированного и глухого кабельного лотка.

Крепление проволочного лотка к потолку при помощи шпильки и П профиля или опорной планки

1 — Шпилька М8 L= 1000 мм., оцинкованная (01981) или Шпилька М8 L=2000мм, оцинкованная (01982).

2 — Проволочный лоток.

3 — П-профиль 12*30*2500мм, толщ. 1мм (01176), П-профиль 30*30*2500мм, толщ. 2мм (01177) или Планка опорная (01232, 01233, 01234, 01235, 01236, 01237).

4 — Гайка М8 с фланцем, с зубчатой насечкой (00782).

5 — Универсальный соединитель к проволочным лоткам (01648) или Крепежный комплект М6х20 для кронштейнов к проволочным лоткам (00907).

Монтаж лотка к потолку шпилькой М8 и подвесом для шпильки

1 — Шпилька М8 L= 1000 мм., оцинкованная (01981) или Шпилька М8 L=2000мм, оцинкованная (01982).

2 — Проволочный лоток.

3 — Подвес для шпильки к проволочным лоткам (01310).

4 — Гайка М8 с фланцем, с зубчатой насечкой (00782).

Крепление к стене металлического лотка настенным кронштейном

1 — Кронштейн (00949, 00951, 00954, 00957, 00960, 00962, 00965, 00967).

2 — Лоток проволочный, перфорированный.

3 — Крепежный комплект М6х20 для кронштейнов к проволочным лоткам (00907) или Универсальный соединитель к проволочным лоткам (01648).

Варианты монтажа лотка при помощи шпильки

А — Одноярусный центральный монтаж. С использованием шпильки (01981) и подвеса (01310).

Б — Многоярусный центральный монтаж. С использованием шпильки (01981) и подвеса (01310).

В — Двухсторонний монтаж. С использованием шпильки (01981) и П профиля (01176).

Крепление резьбовых шпилек забивными анкерами

1 — Шпилька М8 L= 1000 мм., оцинкованная (01981) или Шпилька М8 L=2000мм, оцинкованная (01982).

2 — Забивной анкер M8, L=30mm Стальной (00791) или Забивной анкер M8, L=40mm Латунный (00792).

При выполнении отделочных работ жилого помещения или установке каких-либо приспособлений для комфортного проживания требуется знать, какими способами можно выполнить крепление к потолку тех или иных элементов. Рассмотрим самые популярные крепежные элементы, правила выбора крепежей и способы их установки более подробно.

Устройства для фиксации различных конструкций на потолке
