Как собрать полуавтоматический сифон
Полуавтоматический сифон для ванны состоит из двух переливов, соединенных между собой трубой и тросиком, патрубка для подключения канализации, фильтров для переливных отверстий и уплотнительных прокладок.

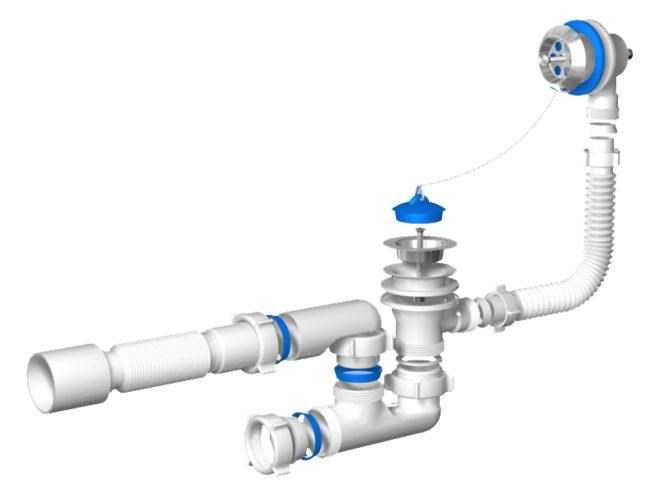

Конструкция полуавтоматического сифона
Пошаговая инструкция, как производится сборка автоматического сифона для ванны:
- К центральному переливу подсоединяется патрубок для канализации. На месте стыка уже установлена прокладка, поэтому дополнительно ничего уплотнять не нужно. Труба должна вставляться в отверстие до упора, чтобы не допустить дальнейших протечек;
- Также на нижний перелив устанавливается фильтр для сливного отверстия. Прокладка-бабочка (широкий двойной уплотнитель) крепится на слив ванной, туда же устанавливается металлический фильтр;
- Для обеспечериния автоматического отвода воды к сливным отверстием крепятся плоские металлические крышки. Предварительно они при помощи винтового соединения подключаются к подвижному тросику, который будет регулировать их работу;
- Собранная конструкция подключается к переливам при помощи болтовых соединений. В каждом открытом отводе запрессована латунная резьба. На местах стыков обязательно устанавливаются прокладки различной конфигурации (для центрального перелива – бабочка, как сказано выше, для бокового – обычный тонкий уплотнитель).
Подключение ванны к канализации — доступные способыы и варианты
- Цепочка, соединенная с пробкой, крепится к крышке отверстия для перелива.
- Отводную трубу с вложенным в нее резиновым уплотнителем подводят снаружи к сливу ванны.
- Изнутри резервуара вставляется защитная решетка, оснащенная уплотнителем, который желательно обработать герметиком. Соединение фиксируют медным винтом и гайкой, не допуская затяжки. Все работы выполняются с помощью широкой отвертки.
- Аналогично собирают переливной слив. Для крепления к сифону используется гофрированный шланг, на который заранее надевают конусообразные резиновые прокладки и стяжные гайки.
- К отводному отверстию крепится съемное колено, которое будет выполнять функцию гидрозатвора и мусоросборника.
- В другой конец колена вставляется переходник для соединения с канализацией.

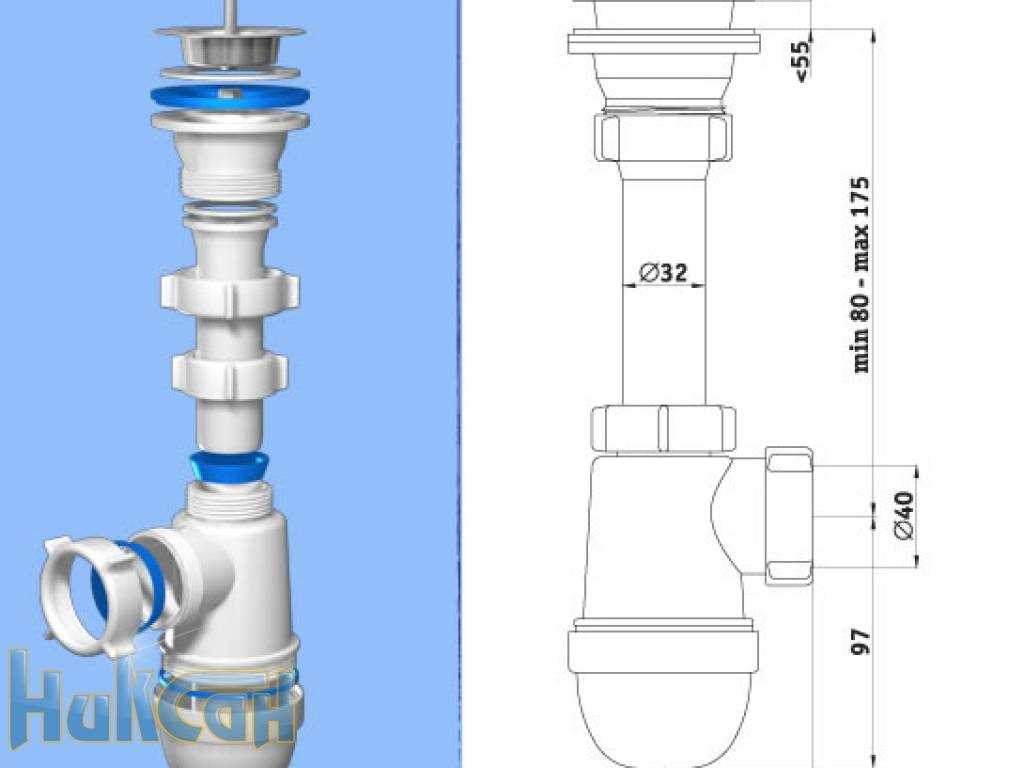

Как собрать обычный сифон правильно

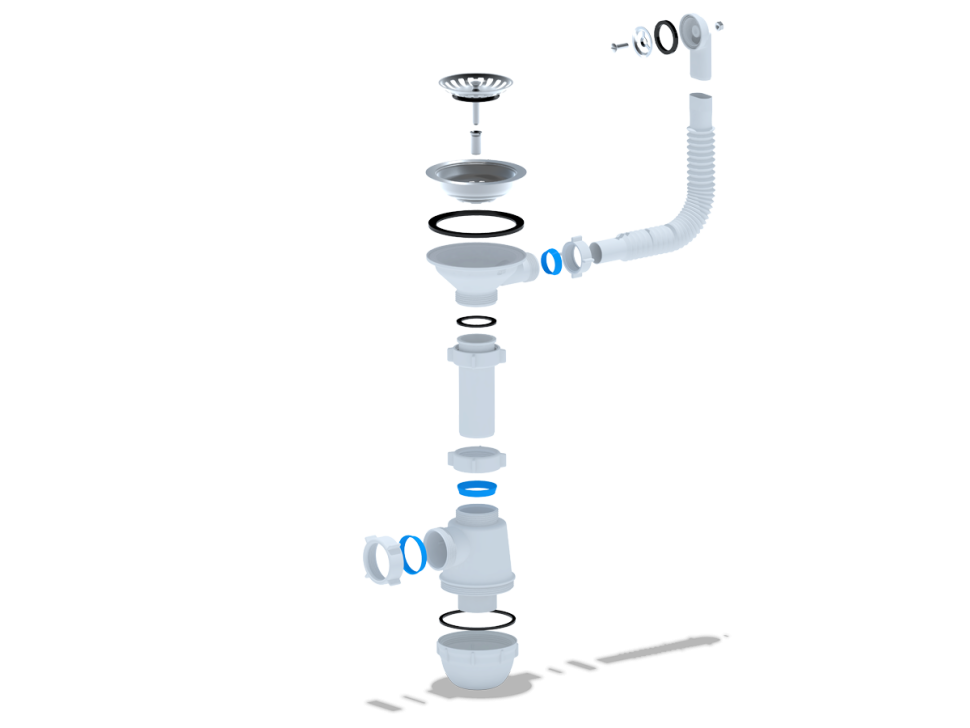

Придя в магазин за новым сифоном, мы получаем на руки набор отдельных элементов, упакованных в полиэтиленовый мешочек. Ну, если брать дорогую модель, то упаковка будет фирменной и из картона. Сути это не меняет — сборку следует осуществлять по приложенной производителем инструкции. Действуем по порядку:
Все выполненные из резины уплотнители сделаны под конус. Постарайтесь не перепутать, когда будете их ставить: широкую их часть обращайте в сторону гайки, а узкую — направляйте на горловину.

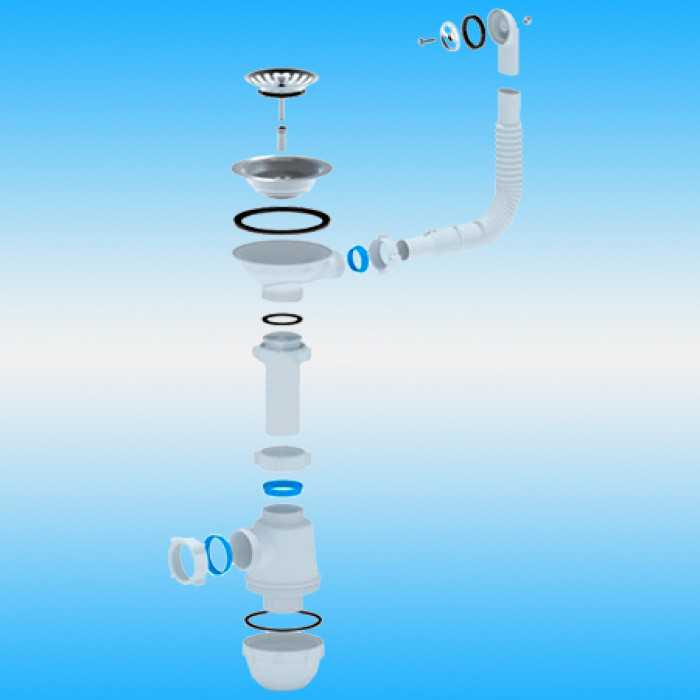

С внутренней части ванны вставляем решётку в отверстие для слива, на решётке также имеется уплотнитель из резины. Проверяем, насколько ровно лежат прокладки и закрепляем их винтовым соединением. Более старые модели имеют пробку с резьбой. Такая пробка просто вкручивается в патрубок.

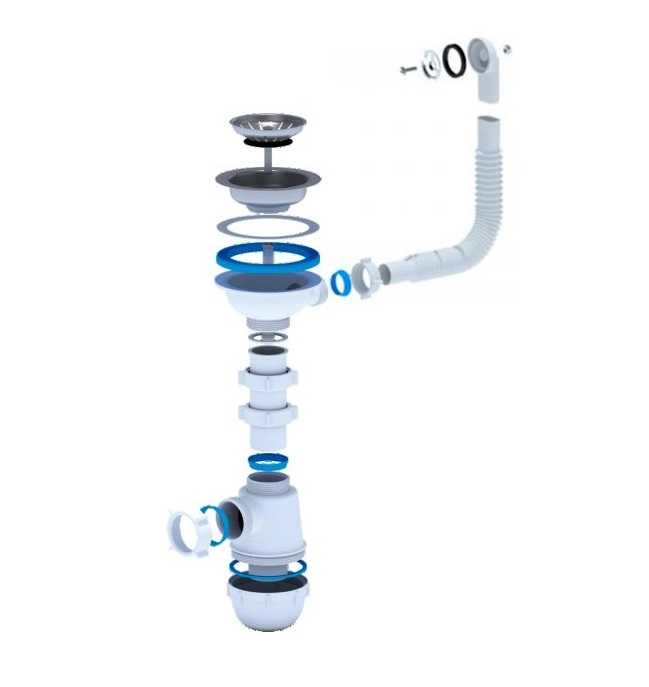

Переливной слив монтируется аналогично. При помощи гофры он присоединяется к сифону. Не забудьте заранее надеть на шланг конусовидные шайбу и гайки.

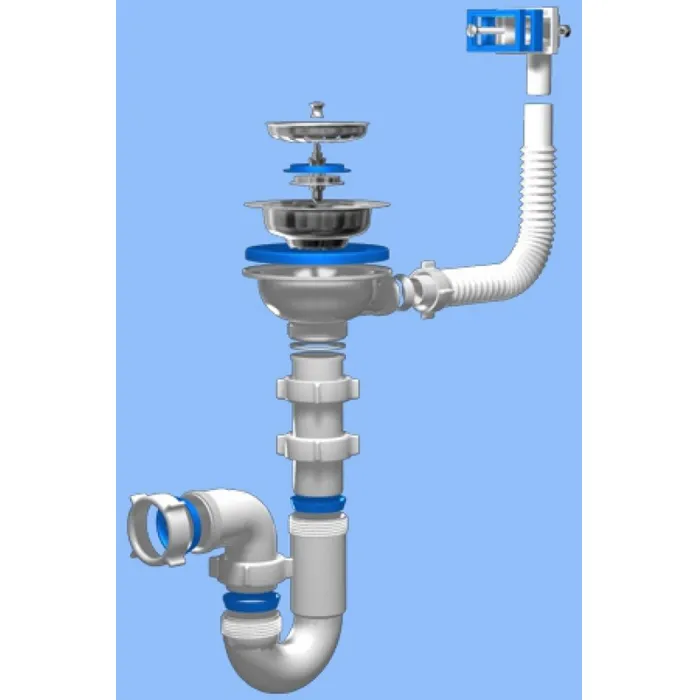

К основному отверстию слива прикрепите съёмное колено. Оно создаёт внутри себя гидрозатвор и не даёт поступать в комнату неприятным канализационным «ароматам». Кроме того, в нём собираются различные нечистоты. Это значит, что время от времени его нужно будет чистить.

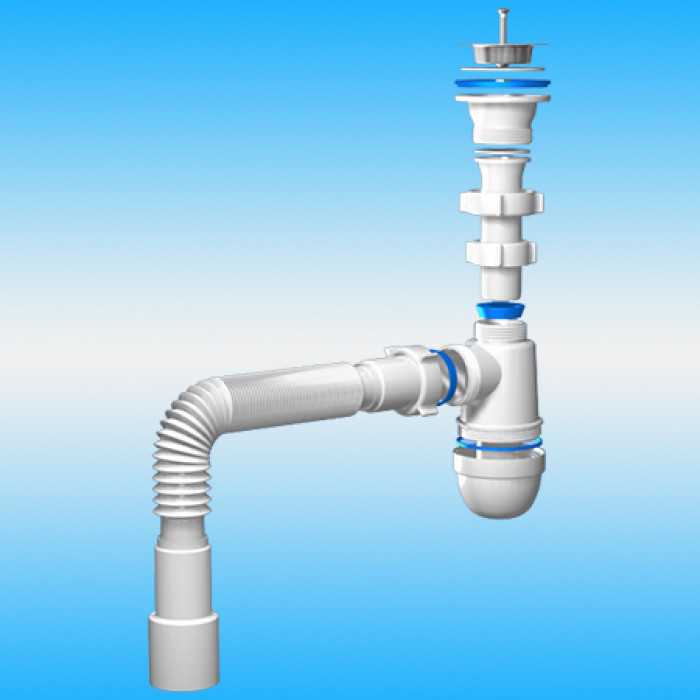

Надеваем переходник на обратную сторону колена. Эта часть будет соединяться с канализацией. Обе части крепим гайками из пластика, не забыв предварительно под них установить конусовидные прокладки.
Классификация сифонов по конструкции слива
- Сливной блок, который крепится под ванну и предназначен для спуска воды.
- Переливная труба. Ее наличие препятствует сливанию жидкости через верх. Отверстие перелива располагается в торце резервуара недалеко от краев.
В зависимости от того, каким способом регулируются открытие и закрытие отверстия для стока, выделяют 3 вида сифонов: механические, полуавтоматические и автоматические.
Механические
Устройства имеют самую простую конструкцию — сливной канал перекрывается пробкой, выполненной из резины или пластика. Она с помощью цепочки соединяется с отверстием переливной трубы. Такие переходники просты в сборке, отличаются надежностью, долговечностью и низкой ценой.
Полуавтоматические
В сифонах полуавтоматического типа регулировка осуществляется с помощью запорного клапана, размещенного на переливе выше уровня воды. Он может иметь форму кнопки, поворотного кольца или фигурного вентиля. Управление происходит с помощью троса или рычажного механизма, соединенного с крышкой отверстия.
При покупке рекомендуется выбирать арматуру ведущих производителей, поскольку от этого зависят долговечность и бесперебойность работы механизмов.
Автоматические
В приборах этого типа процесс наполнения ванны регулируется встроенной автоматикой. При остывании жидкости происходит ее слив и вливание теплой воды до необходимого объема. Такие системы нуждаются в регулярном обслуживании и отсутствии перебоев в электропитании. Выпускают автоматические сифоны в 2 исполнениях:
- С системой click-clack. Пробка фиксируется на штыре, который приводится в действие простым нажатием.
- С ручкой, расположенной рядом с переливным отверстием. От полуавтоматов устройства отличаются встроенной системой защиты.
Изготавливают их из сплавов латуни и меди, покрытых для защиты слоем хрома.
Особенности установки других моделей
Кроме сифонов из пластика, на магазинных прилавках можно найти металлические неразборные модели. Можно купить полностью автоматический сифон или полуавтоматический.
Основное, на что следует обращать при монтаже подобных устройств — это точное соблюдение угла, под которым входит труба сифона в канализационное отверстие. Его нужно сделать как можно меньшим.
Это необходимо, чтобы исключить протекание воды, которое не устранит никакое герметизирующее средство. В особо тяжёлых случаях понадобится прогуляться по магазинам и прикупить дополнительные элементы. Монтируется сифон на герметик, при постепенном затягивании резьбового соединения.
Полуавтоматические модели в монтаже ничем не отличаются, кроме дополнительных управляющих элементов. Их легко установить благодаря инструкции, которая идёт в комплекте.
Полностью автоматизированные сифоны, особенно если у них есть электронный управляющий блок, — довольно сложные устройства. Их монтаж должны производить специалисты продающей фирмы или разработчика. Конечно, можно постараться и самостоятельно всё поставить, но в этом случае гарантия на них будет аннулирована.
