ГOCT 3187-76: тканые сетки с «нулевыми» просветами ячеек
Сетки, изготовленные в соответствии с требованиями ГОСТ 3187-76, представляют собой ткань из проволоки, так как просветы в этих сетках фактически отсутствуют. В качестве расходного материала для производства сеток используется только термообработанная проволока:
- низкоуглеродистая (ТУ 14-4-1563);
- из легированных сталей: 10Х17Н13М2Т,12Х18Н9Т, 08Х18Н10, 12Х18Н9, 10Х17Н13М3Т, 12Х18Н10Т (ТУ 14-4-1571-89);
- по требованию покупателя, тканая сетка по ГОСТ 3187-76 может производиться из проволоки с защитным покрытием, а также из других металлов и сплавов.
Используется тканая сетка с нулевым просветом для фильтрования мелкодисперсных сред, сушки смесей или композитов, в специальном оборудовании (экструдерах) для производства полимеров и др.
По типу плетения сетка разделяется:
- П, полотняное переплетение; проволоки основы расположены на расстоянии и переплетаются с проволокой утка через одну, причем между проволоками утка просветов нет.
- С, саржевый тип одностороннего плетения; проволоки основы переплетаются через две проволоки утка, между проволоками утка зазор отсутствует.
- СД, двустороннее саржевое плетение: проволока основы переплетается через две и через одну проволоку утка поочередно. Проволоки основы расположены на расстоянии друг от друга, утка — без просветов.
Аббревиатура «П», «С» и «СД» используется при обозначении номера сетки.
Основные параметры и размеры:
- Размер ячеек: нулевой.
- Стандартный размерный ряд ширины сетки: 1000 мм, но по согласованию с заказчиком, допускается выпуск сетки шириной 600, 1200 и 1300 мм.
- Количество проволок основы на 1 дм: от 24 до 200 шт, номер сетки определяется числом проволоки основы на 1 дм.
- Диаметр проволоки основы/утка: от 0,18/0,12 до 1,2/0,7 мм.
Теоретический вес тканой
сетки с нулевой ячейкой
ГОСТ 3187-76
| Сетка полотняного плетения | Сетка саржевого одностороннего плетения | Сетка саржевого двустороннего плетения | |||||
| № сетки | Вес 1 м², кг | № сетки | Вес 1 м², кг | № сетки | Вес 1 м², кг | № сетки | Вес 1 м², кг |
| П24 | 3,49 | П64 | 2,03 | С48 | 7,00 | СД32 | 6,19 |
| П28 | 3,39 | П68 | 2,07 | С56 | 5,82 | СД40 | 4,96 |
| П32 | 3,47 | П72 | 1,82 | С64 | 4,69 | СД48 | 4,28 |
| П36 | 3,33 | П76 | 1,83 | С72 | 4,10 | СД56 | 3,42 |
| П40 | 3,18 | П80 | 1,62 | С80 | 3,24 | СД64 | 3,31 |
| П44 | 2,61 | П90 | 1,53 | С90 | 3,18 | СД72 | 2,67 |
| П48 | 2,63 | П100 | 1,48 | С100 | 2,79 | СД80 | 2,41 |
| П52 | 2,64 | П120 | 1,46 | С120 | 2,62 | СД120 | 2,30 |
| П56 | 2,54 | П160 | 1,44 | С160 | 2,56 | СД160 | 2,05 |
| П60 | 2,58 | П200 | 1,24 | С200 | 2,45 | СД200 | 1,89 |

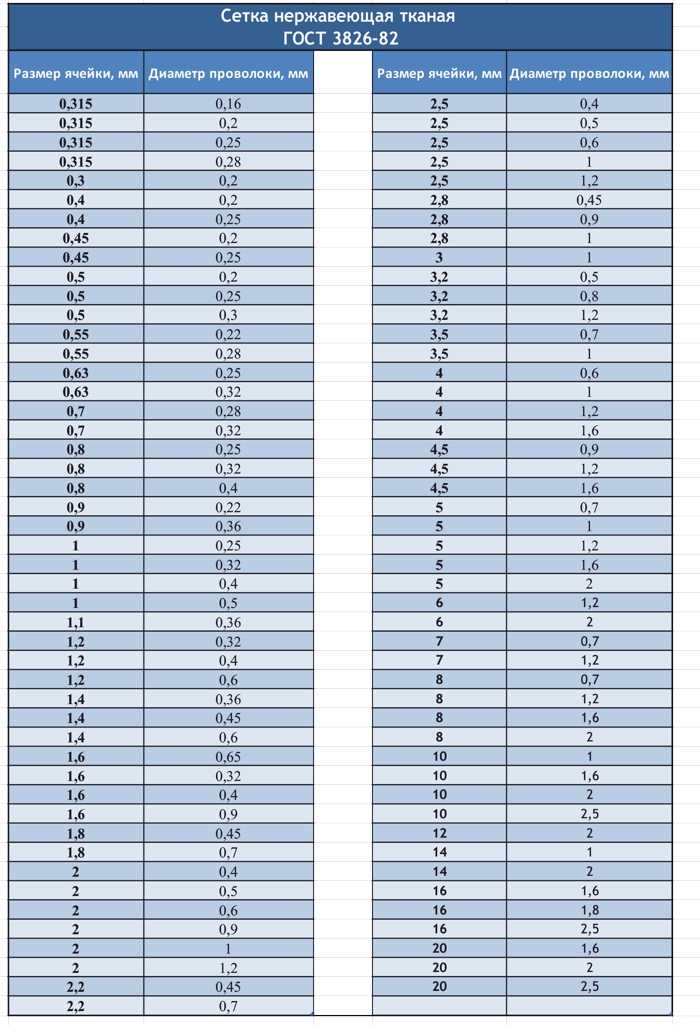

Основные параметры и размеры сетки ГОСТ 3826-82
1.1. Сетки тканые ГОСТ 3826-82 по точности размера ячейки подразделяют на группы 1 и 2.
- Сетки группы 1 применяются для просеивания сыпучих материалов, в которых требуется обеспечение точного гранулометрического состава просеиваемых материалов.
- Сетки группы 2 применяются для рассева сыпучих материалов, арматуры ограждения, при теплоизоляции промышленного оборудования, воздухоочистки.
1.2. Номер сетки, размер стороны ячейки в свету, номинальный диаметр проволоки должны соответствовать указанным в таблице 1.
Таблица 1
|
Номер сетки/размер ячейки |
Размер стороны ячейки в свету, мм | Диаметр проволоки на выбор, мм |
| 04 | 0,40 | 0,20; 0,25 |
| 045 | 0,45 | 0,20; 0,25 |
| 05 | 0,50 | 0,20; 0,25; |
| 0,30 | ||
| 055 | 0,55 | 0,22; 0,28 |
| 063 | 0,63 | 0,25; 0,32 |
| 07 | 0,70 | 0,22; 0,28; |
| 0,32 | ||
| 08 | 0,80 | 0,25; 0,32 |
| 09 | 0,90 | 0,22; 0,36 |
| 1 | 1,00 | 0,25; 0,32; |
| 0,40 | ||
| 1,1 | 1,10 | 0,28; 0,36 |
| 1,2 | 1,20 | 0,32; 0,40 |
| 1,4 | 1,40 | 0,36; 0,45; |
| 0,65 | ||
| 1,6 | 1,60 | 0,32; 0,40 |
| 1,8 | 1,80 | 0,45; 0,55; |
| 0,70 | ||
| 2 | 2,00 | 0,40; 0,50; |
| 0,60; 1,00; | ||
| 1,20 | ||
| 2,2 | 2,20 | 0,45; 0,70 |
| 2,5 | 2,50 | 0,40; 0,50; |
| 0,60 | ||
| 2,8 | 2,80 | 0,45; 0,90 |
| 3,2 | 3,20 | 0,50; 0,80; |
| 1,20 | ||
| 3,5 | 3,50 | 0,70; 0,90; |
| 1,00 | ||
| 4 | 4,00 | 0,60; |
| 1,00; 1,20 | ||
| 4,5 | 4,50 | 0,70; 0,90; |
| 1,80 | ||
| 5 | 5,00 | 0,70; |
| 1,20; 1,60; | ||
| 2,00 | ||
| 6 | 6,00 | 0,70; 1,20; |
| 2,00 | ||
| 7 | 7,00 | 0,70; 1,20; |
| 1,80 | ||
| 8 | 8,00 | 0,70; 1,20; 1,60; 2,00 |
| 9 | 9,00 | 1,00; 2,00; 2,20 |
| 10 | 10,00 | 1,00; 2,00 |
| 12 | 12,00 | 1,00; 1,20; 2,00 |
| 14 | 14,00 | 1,00; 1,40; 2,00 |
| 16 | 16,00 | 1,60; 2,50 |
| 18 | 18,00 | 1,80; 2,50 |
| 20 | 20,00 | 1,60; 2,00; 2,50 |
1.3. Допускаемые отклонения для среднеарифметического размера стороны ячейки в свету, размера стороны отдельной увеличенной ячейки и допускаемое число ячеек с максимально увеличенными размерами сторон в свету должны соответствовать указанным в таблица 2.
Таблица 2
|
Размер стороны ячейки в свету, мм
|
Допускаемое отклонение от номинального размера для среднеарифметического размера стороны ячейки в свету, % | Максимальное допускаемое отклонение от номинального для размера отдельной увеличенной ячейки в свету, % | Допускаемое число ячеек с максимально увеличенными размерами сторон в свету, %, не более | |||
| Группы 1 | Группы 2 | Группы 1 | Группы 2 | Группы 1 | Группы 2 | |
| От 0,4 до 4,5 | ±6 | ±9 | 25 | 40 | 8 | Не нормируется |
| » 5,0 » 12,0 | ±6 | 20 | 8 | |||
| » 14,0 » 20,0 | ±5 | 15 | 6 |
1.4. Сетки должны изготовляться шириной 1000, 1300, 1500, 1800 и 2000 мм. Допуск на ширину ±1,0 %. По согласованию изготовителя с потребителем сетки могут изготовляться промежуточной ширины кратной 50 мм, а также шириной менее 1000 мм.
Примеры условного обозначения. Сетка с номинальным размером стороны ячейки в свету 5 мм, из проволоки диаметром 1,2 мм, низкоуглеродистой стали, группы 2:
Сетка тканая 2-5-1,2 НУ ГОСТ 3826-82
То же, из высоколегированной стали марки 12Х18Н10Т, группы 2:
То же, оцинкованной по группе С, группы 1:
Сетка тканая 2-2-0,4 С ГОСТ 3826-82
То же, высоколегированной стали марки Х20Н80, группы 2:
Сетка тканая 2-3,2-1,2 С ГОСТ 3826-82
Стандартная ширина сетки тканой составляет 1000 мм.
