Сани для снегохода своими руками из пластиковых труб

ЧаВо. Сани-волокуши для мотобуксировщика

Какие сани-волокуши лучше использовать для мотобуксировщика?

На этот вопрос нельзя ответить однозначно, поскольку волокуши пользуются большой популярностью у владельцев мотособак и количество их конструкций ограниченно лишь человеческой фантазией. Если вы не хотите тратить собственное время, экономия денег вас тоже не особо заботит, то купите готовые пластиковые сани для мотобуксировщика. Они отлично зарекомендовали себя в эксплуатации. Если же душа просит креатива, и руки растут, откуда надо, а в кармане не найдется лишнего рубля, то можно попытаться сделать всё самостоятельно. Поищите в сети, рекомендаций уйма, есть и фото, и видео информация, отзывы об эксплуатации той или иной модели. На нашем сайте подобные материалы также выкладывались, поэтому подробно рассматривать конструкции саней для буксировщика не будем.

Дадим лишь несколько небольших советов:

• Конструкция и габариты самодельных санок должны полностью отвечать предъявляемым требованиям.
• Если планируется перевозка грузов, то хорошо бы побеспокоится о достаточной высоте бортов и возможности закрепления транспортируемых предметов.
• Если вы планируете ездить на рыбалку в компании друзей-пассажиров, то не лишним будет сделать сани более комфортабельными для поездок, предусмотреть дополнительные посадочные места.
• Волокуши для мотобуксировщика и снегохода несколько отличаются по конструкции.
• Лыжи или накладки на них, выполненные из металла, отличаются повышенной прочностью, но при езде по лужам или талым водоемам в морозную погоду быстро покрываются льдом и теряют скользящие свойства.

Какие оптимальные размеры саней для мотобуксировщика?

Подобный вопрос мы уже рассматривали выше. И тут вряд ли удастся найти «золотое сечение», для каждого пользователя мотособаки оптимальные размеры саней свои. Волокуши должны полностью отвечать требованиям владельца и условиям эксплуатации буксировщика. При этом нужно учитывать и возможности транспортного средства, которое будет использоваться в качестве тягача: мотобуксировщик или снегоход.

Как заделать трещину в пластиковых санях мотособаки?

К сожалению, сани для мотобуксировщиков, изготовленные промышленными предприятиями, чаще всего делаются из композитного морозостойкого полиэтилена. Это отличный материал, он хорошо себя зарекомендовал в эксплуатации. Но если на нем образуется трещина, то заклеить ее вряд ли удастся. Т.е. заклеить получиться с помощью полиэфира или эпоксидки, но долго подобная конструкция не продержится. Выход один – ремонт с помощью заплаты из пластика или алюминия, закрепленной с помощью клепок.

Как и чем подшить сани-волокуши для мотобуксировщика?

Стандартные сани, которые продаются для мотобуксировщиков, хороши всем, но при небольшой доработке они могут стать еще лучше. И будут служить еще дольше. В частности, опытные владельцы мотособак рекомендуют после покупки пластиковых санок сделать для них подшивку, которая представляет собой накладку на полозья или днище волокуш. Эта небольшая доработка, не отнимет у вас много времени, но существенно увеличит срок эксплуатации саней. Чаще всего для этого используют полипропиленовые трубы, трубы ПНД или канализационные пластиковые трубы. Из них вырезаются накладки, с помощью которых подшиваются сани. Крепление накладок происходит или с помощью заклепок, или саморезов с потайными головками.

Как усилить сани-волокуши для мотобуксировщика?

Один из вариантов усиления саней – это подшивка полозьев, о которой мы рассказывали выше. Но можно пойти и еще дальше. Сделать для саней отбойную раму по периметру корыта волокуш, которая в какой-то степени защитит ваше транспортное средство и продлит ему жизнь. Для изготовления рамы можно использовать металлопластиковую трубу или алюминиевый профиль. Можно, конечно, воспользоваться и стальной трубой, но она несколько тяжеловата. Крепление отбойной рамы с волокушами осуществляется с помощью заклепок, ботовым соединением или саморезами с потайными головками.

Какое приспособление для сцепки саней лучше подходит для мотобуксировщика?

Конструкций сцепных устройств, применяемых на мотобуксировщиках, просто огромное количество и каждая из них успешно работает. Начиная от простейшего карабина, который можно купить в любом хозяйственном магазине за 30 руб., и заканчивая серьезной конструкцией для жесткой сцепки с амортизирующим элементом. Естественно, что последняя конструкция более предпочтительна и удобна в эксплуатации.

Том №2: Подготовка к основному действу

На этом этапе я позаботился о наличии всего необходимого инструмента и составлении чертежа.

Приготовление принадлежностей

Кроме непосредственно самих труб и фитингов из поливинилхлорида вам потребуются также металлические болты и определённый набор инструментов, большую часть из которых хороший хозяин найдёт в своей мастерской:

• Ножовка или специальные ножницы для резки труб;
• Трубный паяльник для стыковки ПВХ изделий;

Аппарат для пайки пластиковых труб

• Строительный фен. Он потребуется для того чтобы можно было разогревать пластик, делая его тем самым более податливым для сгибания;
• Хорошо заточенный нож;
• Дрель для создания отверстий под болты;
• Наждачная бумага, напильник, кстати, под рукой тоже не помешает;
• Карандаш с рулеткой для нанесения разметки;
• Алюминиевые или хотя бы стальные уголки, совсем без металла сани лучше не оставлять.

Чертёж

Если вы желаете, чтобы размеры всех сторон и отдельно взятых элементов конструкции совпали, то лучше отметьте их на чертеже. К тому же совсем необязательно «придумывать велосипед». В интернете легко можно найти много подробных схем саней, выбрать ту, которая вам подходит больше всего, и при необходимости внести свои поправки. Лично я так и поступил.

Пример чертежа саней

Сани для снегохода с лыжами

Это более сложный в плане конструкции вариант. Но оно того стоит. Благодаря использованию лыж сани становятся более устойчивыми и более стабильно ведут себя на высокой скорости. Так же при использовании лыж сам корпус саней не соприкасается со снежным покровом, а значит прослужит значительно дольше.

Вариант 1 — стальной каркас и лыжи.

Прочные и объёмные сани для снегоходов.

• Для каркаса используется труба квадратного сечения, диаметр 20мм х 20мм.
• Труба режется болгаркой и соединяется с помощью сварки.
• Передний лист из металла толщиной 2мм. Служит для защиты от снега и мелких препятствий. Приваривается к каркасу сваркой.
• Лыжи сделаны из листового металла, по краям с дополнительными ребрами жесткости (сделали с помощью листогиба)
• Жесткая сцепка (дышло) сварино из профиля 20х20мм, как и основной каркас саней.
• На конце используется пружина для амортизации при разгоне и торможении. Без пружины вы рискуете быстрым износом фаркопа и его крепления к снегоходу.

Чертёж саней:

Направляющие нужны для нормальной управляемости саней, т.к. на плоских лыжах сани сильно заносит на поворотах.

Если вы делаете своими руками то к металлической лыже можно приварить небольшой уголок или стальной прут небольшого сечения (примерно 10мм для лыжи шириной 20см).

Как сделать санки для рыбалки своими руками

Собрать такую конструкцию сможет любой желающий. Главное, определиться с тем, какие именно нужны санки и с какими функциональными возможностями. Если нужны санки для того, чтобы доставить к месту рыбалки рыболовные принадлежности, то их можно изготовить на основе дерева, пластмассы, алюминия или железа. Все зависит от возможностей рыбака и назначения санок.

Санки из металла можно сделать как разборными, так и не разборными. Совсем недавно других конструкций просто не существовало. Конструкция из металла – это жесткая и прочная основа, сверху которой располагается площадка из деревянных досок или из фанеры. Это, так называемая, грузовая площадка, которая служит для перевозки груза. Единственный их недостаток, это трудности при эксплуатации на заснеженных площадях. Из-за того, что полозья узкие, они проваливаются в снегу и человеку нужно затрачивать немало сил, чтобы их перемещать, да еще и груженые.

Подобные санки из пластмассы сделаны в виде корыта. Имеют неплохие эксплуатационные характеристики. Они без проблем передвигаются как по льду, так и по снегу

В данном случае, следует обращать внимание на размеры конструкции и качество изготовления. Хотя многие утверждают, что подобную конструкцию не сложно сделать самостоятельно

Широкой популярностью пользуются именно деревянные санки. Это самый доступный и легко обрабатываемый материал, а конструкции из него прослужат долгие годы. Главное, иметь под рукой следующие инструменты и материалы:

• сосновые доски;
• клей для дерева;
• наждачную бумагу;
• электролобзик;
• электродрель и т.д.

Технология изготовления

1. Нужно взять две доски, из которых сделаются двое полозьев. На них следует нарисовать соответствующую форму и вырезать электролобзиком.
2. Полозья нужно скрепить между собой. Для этого используются поперечные бруски соответствующего размера. Соединение может состоять из клея и круглых шипов.
3. Чтобы усилить конструкцию, спереди и сзади полозьев крепятся дополнительные поперечные планки, посаженные на клей и на шипы.
4. Для более эстетического внешнего вида, все лишнее отрезается и хорошо зачищается.
5. Доску, которая послужит в дальнейшем грузовой площадкой, подготавливают к последующему креплению, вырезая все необходимые пазы и просверливая соответствующие отверстия.
6. На задней части 2-х полозьев закрепляют дополнительный брусок для крепления.
7. Места закругления полозьев усиливают полосками из алюминия или железа. Это необходимо для того, чтобы различные препятствия не портили полозья санок.
8. Перед окончательной сборкой лучше проверить все детали на соответствие размеров. При этом, нужно позаботиться о том, чтобы все элементы были отшлифованы и покрыты водостойким лаком.

После того, как сани будут собраны, их следует испытать на прочность, уложив на них все приспособления, которые применяются на зимней рыбалке. Только после этого, имеет смысл брать их с собой.

Как я сделал толкач из мотобуксировщика своими руками

В прошлый раз, когда я делился с вами своей радостью по поводу изготовления своего первого буксировщика-толкача, я обещал рассказать технические подробности . Что же, попробуем.

Мне страшно повезло, и у меня в хозяйстве имелась старая рама от мотоцикла «Минск», поэтому мне не пришлось изобретать самый сложный и ответственный узел — шарнир соединения переднего корыта и дышла буксировщика. Я думаю, что тут подойдет даже велосипедная вилка, так как нагрузки в данном узле незначительны. От моей ржавой рамы я просто отрезал под корень рулевой стакан вместе со всеми потрохами и пока отложил его в сторону.

После этого мне предстояло определиться с конструкцией дышла. Я много думал, прикидывал, и читал о том, что мастерят другие люди. И во всех конструкциях, что кустарных, что серийных — дышло крепилось к буксировщику шарнирно. То есть сам буксировщик мог свободно качаться. Это, конечно, очень хорошо, и толкач при таком способе соединения его с корытом, по идее, должен иметь лучшую проходимость. Но во-первых, узел получается очень громоздким и сложным в изготовлении (в хорошем неколхозном исполнении); и во-вторых, такое соединение требует очень точных расчетов развесовки конструкции, так как буксировщик должен ехать по снегу по возможности горизонтально, не зарываясь ни носом, ни кормой.

Как сделать лыжи для саней

Для изготовления полозьев удобно использовать канализационную трубу диаметром 100мм.

Как распрямить трубу для лыжи снегохода:

Аккуратно разрезаем вдоль и нагреваем промышленным феном или горелкой ( с открытым огнем нужно быть очень внимательными, что бы не расплавить трубу).

• Распрямляем с помощью двух досок (куски фанеры) положив на пол и придавив ногой или тяжелым предметом. Так же можно использовать тиски или пресс-станок.
• Сразу всю длину трубы нагреть не получится, поэтому прогреваем и разгибаем небольшими участками по 30-40см. Так вам не потребуется больших усилий.
• Что бы закрепить трубу на полозьях есть один нехитрый приём.
• Способ крепления подойдет для любых типов и материала лыж.
• Толкаем нагреваемую трубу сверху, благодаря этому она плотно ложится на место и сразу же прокрепляем саморезами.
• Рассмотреный вариант идеально подойдет если нужно обшить металлические лыжи пластиковой трубой.

Самодельные сани для снегохода из пластиковых труб: 10 шагов к мечте

Полимерные трубы – универсальный материал, который прекрасно подходит для обустройства систем водопровода, канализации и отопления в доме или квартире.

Однако в руках домашнего мастера, который обладает недюжинной фантазией и неуемным желанием что-то мастерить самостоятельно, ПВХ-детали могут превратиться в довольно замысловатые, но от этого не менее полезные изделия.

Например, в сани для снегохода из пластиковых труб, о процессе изготовления которых пойдет речь ниже.

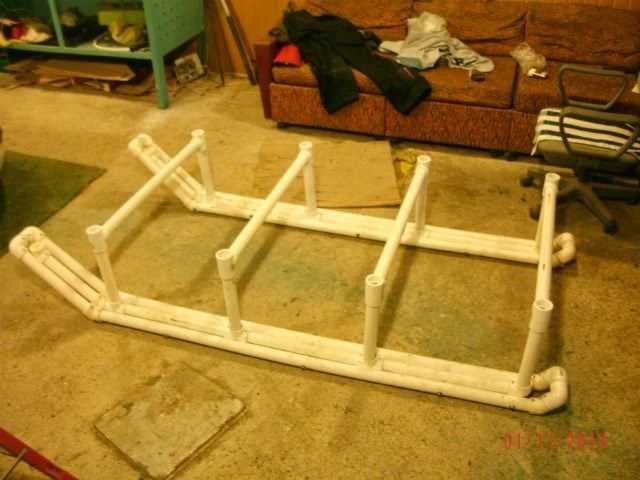

Сани из пластиковых труб можно изготовить и самостоятельно

Волокуши

Очень распространенный вид саней. Их конструкция чрезвычайно проста. Они продаются во всех специализированных туристических магазинах и стоят сравнительно недорого.

Волокуши имеют один большой недостаток – из-за своих особенностей у них очень часто повреждается передняя кромка и сцепное устройство.

Но и преимущества налицо:

• маленький вес;
• низкий центр тяжести;
• быстрая погрузка и выгрузка поклажи;
• отсутствие обмерзания корпуса;
• возможность транспортировать небольшой груз по воде.

Волокуши абсолютно не предназначены для транспортировки людей. Вся поверхность корпуса контактирует со снегом, в связи с чем установить амортизаторы не представляется возможным. Кроме того, в отличие от моделей с лыжами, эти сани воспринимают удары камней, сугробов и неровностей всем корпусом, что, несомненно, сказывается на комфорте.

Сани-волокуши

Пассажирские

Мало распространены в нашей стране из-за отсутствия соответствующей инфраструктуры (оборудованных снежных трасс и мест стоянки). Часто такие сани изготавливают самостоятельно любители зимних рыбалок.

Они представляют собой пластиковый или фанерный корпус, установленный на полозья. Кабина может быть оборудована обогревателем и осветительными приборами.

Недостаток – большой вес, потому для транспортировки нужно использовать мощные снегоходы, оборудованные четырехтактным силовым агрегатом.

Пассажирские сани для снегохода

Конструктивные особенности саней

До того как начинать работу по конструированию, необходимо разобраться, из каких основных элементов состоят сани. Дело в том, что процесс изготовления включает в себя несколько этапов, на каждом из которых делается какая-то узловая часть.

Необходимо, чтобы вы хорошо понимали назначение каждой из них:

Основная деталь любых саней – каркас, который является базовым опорным элементом для всей конструкции.Он должен быть максимально прочным, так как от него зависит:

• • безопасность эксплуатации самодельных саней;
  • длительность безаварийной работы;
  • надежность устройства в целом.

Учитывая, что сани для снегохода будут использоваться в сложных условиях, каркас должен хорошо переносить отрицательные температуры окружающего воздуха, а также удары, которым постоянно подвергаются сани при езде по лесу или кустарнику.

Конструкция саней: 1 – каркас, 2 – полозья, 3 – стойки, 4 – место спайки

В противном случае вы будете неприятно удивлены, когда груженые сани разваляться на части во время езды и вывалят весь ваш скарб на снег посреди лесной поляны.

Второй важный элемент – полозья. Здесь также очень важна прочность, однако, еще одна немаловажная деталь – легкость управления. От этого зависит, будут ли опрокидываться сани при прохождении поворотов или нет.

Последний момент – размеры конструкции. Этот параметр подбирается индивидуально исходя из задач, которые предполагается решать с ее помощью.

Сани могут быть небольшими, но маневренными и легкими. Либо это будет прочная надежная конструкция, предназначенная для перемещения значительных грузов. Решать вам.

Инструменты и материалы

Как только вы определились с размерами, можно приступать к работе.

Для того чтобы изготовить сани для снегохода из труб ПВХ, понадобятся следующие инструменты и материалы:

• полимерные трубы для саней (их приобретают в магазине, но можно использовать и старые, оставшиеся после ремонта или демонтажа отслужившей водопроводной системы);
• ножовка по металлу или специальные ножницы для порезки пластиковых труб;
• аппарат для сваривания труб и фитингов;
• промышленный фен, с помощью которого будут разогреваться, и гнуться пластиковые трубы;
• острый слесарный нож;
• шлифовальная бумага, напильник;
• маркер для разметки деталей;
• болты и гайки для закрепления деталей;
• металлические уголки, которые укрепят узловые места сборки.

Пластиковые трубы для изготовления саней

Строение саней

Сани – это, прежде всего конструкция, которая состоит из деталей, поэтому сперва нужно разобраться в её строении. Для примера возьмём розвальни. Почему именно их? Потому что, розвальни – это нечто среднее между дровнями и выездными санями. При желании, достаточно лишь незначительной модернизации, чтоб получить одно или другое.

Рассмотрим строение деревянных розвальней, которые изготавливались Голицынским обозостроительным заводом.

Рис.1 Сани – розвальни. Общий вид.

а) вид сбоку;

б) вид сверху.

• полоз;
• подрез;
• кованая скоба;
• копыл;
• болт для крепления полоза;
• планка;
• рама;
• боковой отвод;
• настил;
• щиток;
• передний брусок;
• стальной пруток;
• скалка;
• поперечина боковых отводов;
• верёвка;
• поперечные доски щитка.

Основной частью любых саней являются полозья (1). Как видно на рис.1, длина полозьев в уже загнутом состоянии составляет 2250 мм, а высота загнутой части не превышает 800 мм. Сечение бруса, из которого выгнуты полозья в пределах 80 мм, расстояние между их средними точками 570 мм – это ширина колеи. От подреза (2) до крайней точки дуги полозьев расстояние должно быть не более 600 мм, а от места крепления полозьев к переднему бруску (11) до крайней точки дуги – 420 мм.

Длина рамы (7) составляет 2100 мм, а настил (9), который крепится к раме, должен быть в пределах 1500х700 мм. Расстояние между крайними точками отводов (8) не должно превышать 1300 мм.

Рис.2. Сани — розвальни. Рама и крепление

а) конструкция рамы;

б) крепление рамы;

в) кованая скоба для оглобли.

• поперечный брусок;
• продольный брусок;
• полоз;
• крепёжная скоба;
• копыл;
• стальная планка.

Рама к полозьям крепится с помощью копыл сечением 30х15 мм (5), крепёжных скоб сечением 50х3 мм (4) и стальных планок сечением 50х3 мм (6). Расстояние между полозьями и рамой варьируется от 100 до 300 мм. В раме заранее должны быть сделаны отверстия для копыл.

Рама усиливает конструкцию и становится жёсткой благодаря равномерному креплению поперечных брусков (1) к продольному брусу (2). В этом моменте главное соблюдать строгие параллели, чтобы в дальнейшем сани не уводило в сторону и не опрокинуло.

Чтобы защитить человека от снега, которые летит из-под копыт лошади, устанавливается щиток (10), нижним концом который крепится к полозьям, а верхний к переднему бруску (11) – это место жёсткого крепления загнутых концов полозьев. Впереди этого бруска прикреплена скалка (13), на которой держатся передние концы боковых отводов. Чтобы детали 10, 11 и 13 в месте соприкосновения хорошо держались, их укрепляют стальными прутками (12) и протягивают через верхнюю конструкцию к раме, где и закрепляют в самих полозьях. В боковых отводах, как и в настиле, необходимо заранее сделать отверстия для вплетения веревки (15).

К каждому полозу также прикрепляется стальная скоба (рис.1а – 3, рис.2в), которая предназначена для крепления оглоблей.

1.Немного истории

Возраст самых старых саней относят ко второму тысячелетию до нашей эры. Считается, что территориально первые сани появились на севере. Полозья прообразов современных саней были найдены в Финляндии. Устройство первых саней было довольно простым, но самое главное то, что за тысячи лет его принцип существенно никак не изменился. Две жерди связывались между собой. Передние концы привязывали к собаке или лошади, а задние волочились по земле. Так появились волокуши. Так выглядели Карельские экспедиционные волокуши в XIX веке. Данные волокуши тащил сам человек, а не животное. В дальнейшем трансформировавшиеся в дровни. Те в свою очередь — в розвальни, сани и возки.

В допетровской Руси вследствие неудовлетворительности дорог и улиц, а также сравнительной дешевизны сани были чрезвычайно распространенным видом транспорта. Причем не только зимой, но даже в летнее время. В болотистых и лесистых местах Архангельской, Вологодской, Олонецкой и Костромской губерний сани употребляются летом по сей день. Само слово «сани» является русским. Уже позже его заимствовали в свои языки многие другие народы, в первую очередь славянские. Лингвисты утверждают, что слово образовано от термина «сань», что буквально означает «змея». Аналогия здесь со следом от полозьев, который напоминает очертаниями змею.

В XVII веке получили распространение сани с парусом — буера. Народы Скандинавии использовали их для передвижения по ледяным озёрам. Климат 17 и 18 веков сильно отличался от климата нашего времени, в Европе тогда зимы были гораздо холоднее. В Северной Европе замерзали каналы и озера. Поэтому, к примеру, гранд-канал Версаля использовался как санный ипподром. Традиции богато украшенных саней пошли с XVII века.

Из дерева начали вырезать резные скульптуры, особой популярностью пользовались мифические божества и обитатели воды: тритоны, дельфины.

Во времена Петра I активное внедрение в российскую жизнь европейских мастеров и веяний наложило свой отпечаток и на развитии конструкции саней и богатство их убранства.

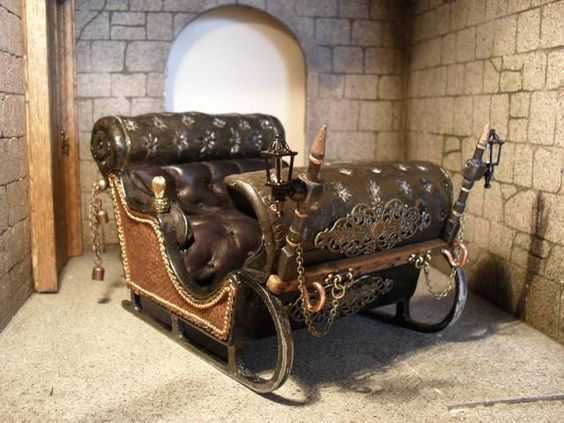

Сани времен Екатерины II:

В конце XIX века в конструкции саней активно начинают применять металл. В первую очередь для полозьев.

Современные сани отличаются изяществом линий и обилием разнообразных материалов:

Современные рождественские сани:

Дуга для лошади

Сани готовы, оглобли к ним пристёгнуты, осталось сделать дугу для лошади, к которой крепятся оглобли, соединяя весь механизм саней в единое целое.

Для дуги понадобится брусок дерева сечением 50х70 мм длиной 1,5-2 метра. Подготовка дерева перед сгибанием такая же, как для деревянных полозьев. Однако после окончательного загиба, концы дуги стягиваются и связываются плотным жгутом. В таком зафиксированном положении изделие отправляется на просушку, которая длится до 40 дней. Затем дерево грунтуется, покрывается лаком или краской, и украшается росписью.

Какой бы вид саней не был выбран, для их изготовления нужно немало терпения, выдержки и сил. Не зря говорится, что готовить сани нужно летом, ведь времени для этого требуется не каких-нибудь пара – тройка часов. Но в тот морозный день, когда из-за сугробов не будет видно собственного забора, когда транспорт будет абсолютно бесполезный из-за заметенных дорог, прогулка на санях по заснеженным окрестностям окупит все труды, которые были затрачены на изготовление чудесного изделия.

Из чего состоят сани

1. Прочный и надежный каркас . Основа – прежде всего в любом транспортном средстве. Каркас должен быть удобным и крепким, иначе вся конструкция развалится в самый неподходящий момент.
2. Крепкие полозья, способные не только хорошо скользить . Полозьями должно легко управлять, ведь от этого зависит еще и безопасность едущего.
3. Размер средства тоже имеет значение . Чересчур маленькие и короткие сани, так же, как и слишком большие и тяжелые будут менее маневренными.

Металлические сани

Промышленным способом изготовляются, как правило, из алюминия. Это классический вариант, знакомый с детства каждому. Сиденье из разноцветных деревянных дощечек, съемная спинка и крашеный каркас, который облезал в первый же сезон использования.

Предшественниками алюминиевых санок можно назвать тяжелые, сваренные из чугуна или стали, мощные и неповоротливые конструкции. Современное поколение ими уже не пользовалось, а вот люди постарше вполне могут вспомнить.

Деревянные аналоги

Корни их изобретения идут еще в те далекие времена, когда без этого транспорта наши предки не представляли свою жизнь. Как правило, такие сани делались из твердых пород дерева – дуба или бука. Внешне привлекательные, но имеют один недостаток – слишком тяжелы, и подходят больше для перевозки грузов.

Надувные сани

Стали выпускаться сравнительно недавно, и в основном для детей. Легкие и мягкие, но почти не управляемые, едут сами по себе, и о высоких скоростях и безопасности поездки тут говорить не приходится. На любом повороте заносит, и седок просто вылетает из них.

Пластиковые санки

Первые их экземпляры очень напоминали пластмассовое корыто или тазик. Дети очень любят кататься на них, однако, они достаточно непрочные, жесткие и плохо управляемые.

Для небольших безопасных горок подходят хорошо, а вот для дальних перевозок пригодятся вряд ли.

Итак, разновидностей и видов достаточно много. Но выбрать зачастую бывает довольно сложно. Если у вас маленькие дети, то можно приобрести для них простой вариант, легкий и достаточно безопасный.

А вот для хозяйственных целей или для профессионального катания подобрать снаряд непросто. Поэтому, попробуйте изготовить его самостоятельно. Очень хорошо подойдут для этой цели .
