Попугай для самогонного аппарата: своими руками, устройство и конструкция

Как сделать аксессуар своими руками?

Домашние умельцы предлагают
несколько способов, как изготовить попугай для самогонного аппарата своими
руками в домашних условиях.

Способ 1. Для изготовления изделия потребуются:

Воронка;
Термоклей;
Силиконовый шланг – 40 см;
Пробирка из меди, стали или стекла.

Технология изготовления:

В пробирке сверлят в одно из стенок два отверстия,
одно из которых на высоте 1 см от дна, второе – 0,5 см от горловины;
Шланг вставляют одним концом в нижнее отверстие и
регулируют его остаток, подставляя пробирку под змеевик;
Остаток шланга используют в качестве патрубка для
отвода дистиллята в емкость для сбора;
В верхнее отверстие также вставляют силиконовый шланг,
а для испытания устройства можно использовать обычную воду и если оно работает,
то его можно подсоединить к аппарату.

Способ 2. Необходимые составляющие:

Крышка от жестяной банки;
Гипс;
Термоклей;
Силиконовый шланг – 20 см;
Медицинский шприц (50,0 мл) – 2 шт.

Этапы изготовления попугая:

Из шприцов достают поршни и с помощью термоклея
соединяют их полости так, чтобы один шприц был немного выше другого;
На отверстия, предназначенные для иглы, надевают
отрезки силиконового шланга;
На расстоянии 1 см от верхнего края шприца, который
находится ниже по уровню, делают отверстие;
К шприцам с помощью термоклея крепят ножки, которые
сделаны из поршней, которые ставят на жестяную крышку и фиксируют гипсом;
Колпачок от иглы обрезают так, чтобы получилась
миниатюрная трубка, которую вставляют в нижнее отверстие шприца, который
находится ниже и герметизируют его клеем.

Способ 3. Чтобы изготовить попугай в согласии с этим способом, понадобятся:

Нержавеющая трубка – 50 см;
Воронка;
Деревянный брусок;
Металлическая скоба с гвоздями.

Технология изготовления
попугая:

Трубку сгибают так, чтобы одна ее часть составляла 20
см, а вторая – 30 см;
Короткая часть трубки соединяется с воронкой, а чтобы
она надежно держалась, от нее отрезают кусок в размере 5 см от верхней части, с
одной стороны;
Длинная часть сгибается в 15 см от края, благодаря
чему получается своего рода носик и отвод для готового дистиллята;
Там где выполнен сгиб длинной части трубки, делают
небольшой надрез, в который можно будет поместить ареометр;
Устройство прикрепляют к деревянному бруску при помощи
металлической скобы;
В подставке делают незначительное углубление и
устанавливают туда попугай, после чего скобу накладывают на трубу и закрепляют
молотком;
Воронку устанавливают в верхнюю трубу, после чего
тестируют изделие.

Изготовление попугая для
самогонного аппарата не требует значительных вложений средств или времени.

Преимущества и недостатки попугая

Изготовленный на производстве и самодельный попугай для самогоноварения обладает рядом преимуществ:

Рекомендуем : Как сделать сухопарник (дефлегматор) своими руками: для чего нужно устройство и пошаговое изготовление, какие бывают виды

Попугая можно установить на любую модель аппарата, даже на самодельную, ректификационную колонну.

Однако такое устройство дает погрешность, до 3%. Чтобы этого избежать, температура измеряемой жидкости не должна превышать +20оС. Помимо этого, чтобы получить точные данные, требуется стоячая жидкость, а этого не может быть во время изготовления самогона. И самый последний минус – показания на измерительном приборе появляются не моментально, с небольшой задержкой, это минута – две.

Несмотря на эти минусы, пользование приспособлением вполне оправдано и не позволит пропустить отбор «хвостов».

Как сделать попугая своими руками

Попугай для самогонного аппарата своими руками можно изготовить практически из любого материала: меди, пластиковых шприцов, стеклянных сосудов, нержавеющей стали. Некоторым удается использовать даже полипропилен или пластиковые сантехнические трубы. Но, помните, что спирт и химические вещества являются страшным соединением, вредным для здоровья.

Из шприца

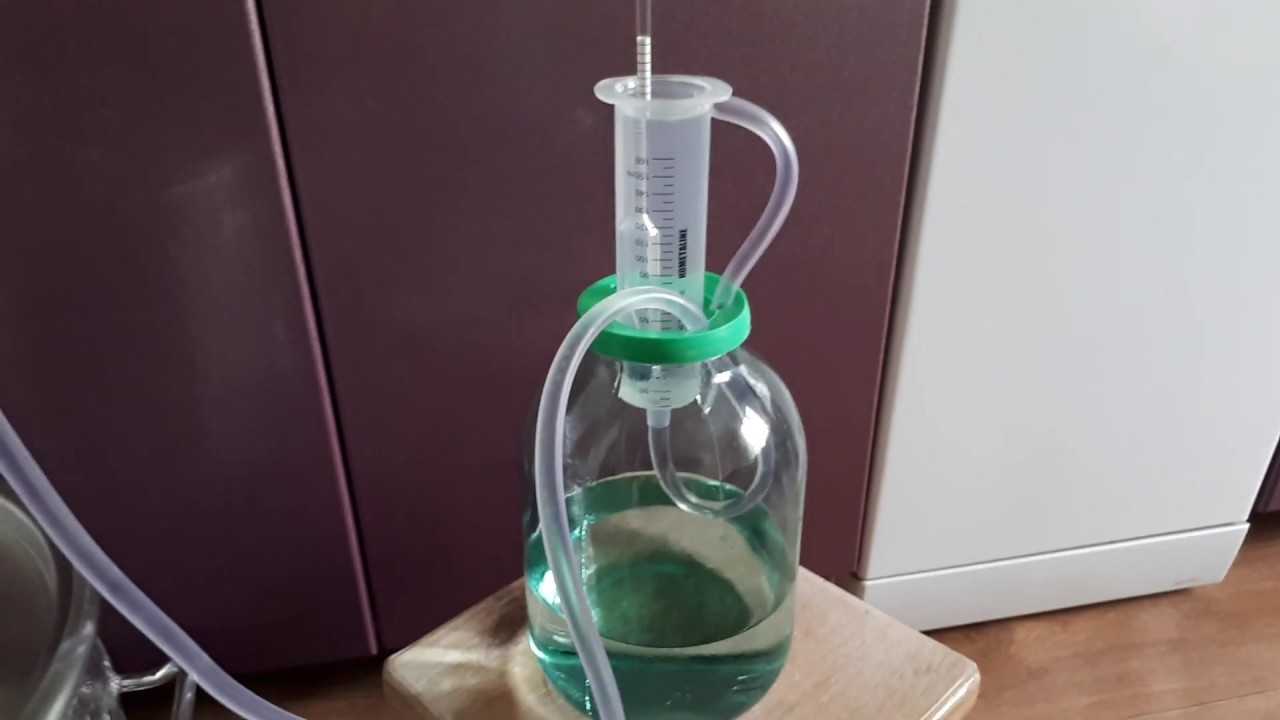

Проще всего сделать попугай своими руками для самогона из шприцов. Для изготовления потребуется:

2 шт. шприцов с объемом по 50 мл;
1 капельница;
гипс;
клей;
металлическая крышка;
зажигалка.

Изготовление начинается с устранения поршней из шприцов. Концы шприцов соединяются капельницей. Оптимальная длина 10-15 см. Далее:

срежьте закрытую часть колпачка, это будет трубочка;
в одном из шприцов проделывается отверстие, которое по диметру должно соответствовать диаметру колпачка для иглы;
при помощи зажигалки следует оплавить конец колпачка и смонтировать на корпус шприца, дополнительно рекомендуется пройти по шву клеящим пистолетом;
корпуса шприцов соединяются, шприц который с трубкой от крышки из-под иглы, припаяйте в районе отметки 50, то есть практически на уровне дна.

Резиновые прокладки с поршней шприцов подойдут в качестве ножек, которые крепят по бокам корпуса при помощи клея. В металлическую крышку помещают разведенный гипс, сверху попугая – это будет подставка.

После застывания, попугай для самогона своими руками готов к использованию. В нижний шприц необходимо поместить ареометр. Верхний корпус монтируют под выходной патрубок холодильника. Не забудьте под трубку носика установить емкость, куда будет собираться исходящий самогон, это может быть бутылка или банка.

И другие чертежи

У бывалых самогонщиков часто можно встретить попугай медный для самогона. Его несложно изготовить, он долго прослужит. Для изготовления потребуется:

медные трубы, с диаметром 7-10 см, которые следует подобрать по схеме (чертеж приводится ниже);
медные переходники разного диаметра;
заглушка, которая в дальнейшем будет играть роль подставки;
сварочный аппарат.

Диаметр и высоту самой большой трубки подбирают в зависимости от размеров ареометра. Самый стандартный размер измерительного прибора 22Х2см.

Сваривать детали можно в любом порядке.

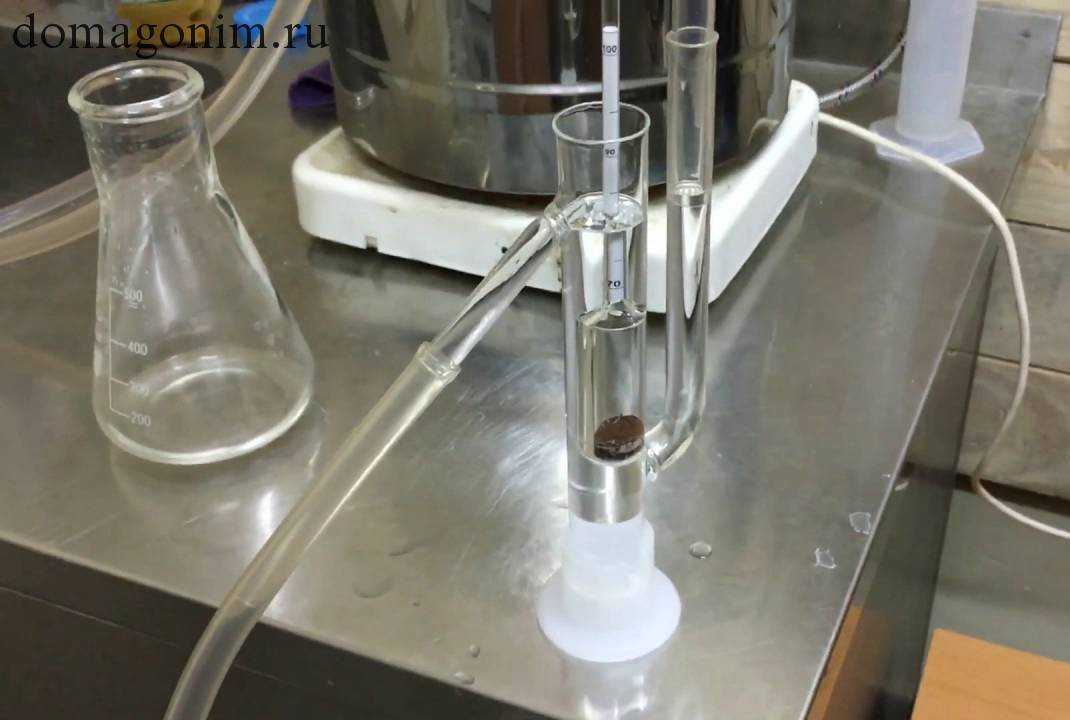

Стеклянный попугай также пользуется спросом у самогонщиков. Стекло обладает химической инертностью, следовательно, абсолютно никак не влияет на вкусовые качества конечного продукта. Но есть и огромный минус, стекло является хрупким материалом, поэтому самодельные модели обычно оснащают тонкой рубкой из силикона, а не из стекла.

Для изготовления потребуется:

мерная пробирка, обязательно шире и выше ареометра;
силиконовый шланг;
воронка, обязательно с длинным носиком;
термоклей, без токсичных соединений.

В колбе необходимо сделать два отверстия. Одно внизу, буквально в 1 см от дна. Другое на противоположной стороне колбы, но вверху. Диаметр обоих отверстий должен равняться диаметру силиконовой трубки.

Небольшой фрагмент силиконовой трубки смонтируйте в нижнее отверстие, с таким расчетом по длине, чтобы воронка доставала до выходного отверстия холодильника аппарата для изготовления самогона. Затем следует установить воронку в трубку, но так, чтобы носик не касался ареометра и не мешал ему.

Другой отрезок шланга смонтируйте в верхнее отверстие. Именно эта часть приспособления будет отвечать за поступление жидкости в емкость для ее сбора.

Все места соединения следует промазать термоклеем. А чтобы входная трубка не болталась, допускается ее приклеивание к самой стенке колбы.

Перед тем, как установить стеклянного попугая на самогонный аппарат, проверьте его на обычной воде. Тщательно проверяйте все стыки, ни в коем случае не должно быть никакой течи, в противном случае все усилия будут сведены к нулю.

Для изготовления приспособления из нержавеющей стали потребуется только гофрированная труба, длиной 50 м. Трубу изгибают таким образом, чтобы она была поделена на 2 части, которые расположены параллельно друг другу. С одной стороны сделайте отверстие для ареометра и для воронки. В качестве подставки может выступать любой деревянный брусок, после установки на который, попугай готов к эксплуатации.

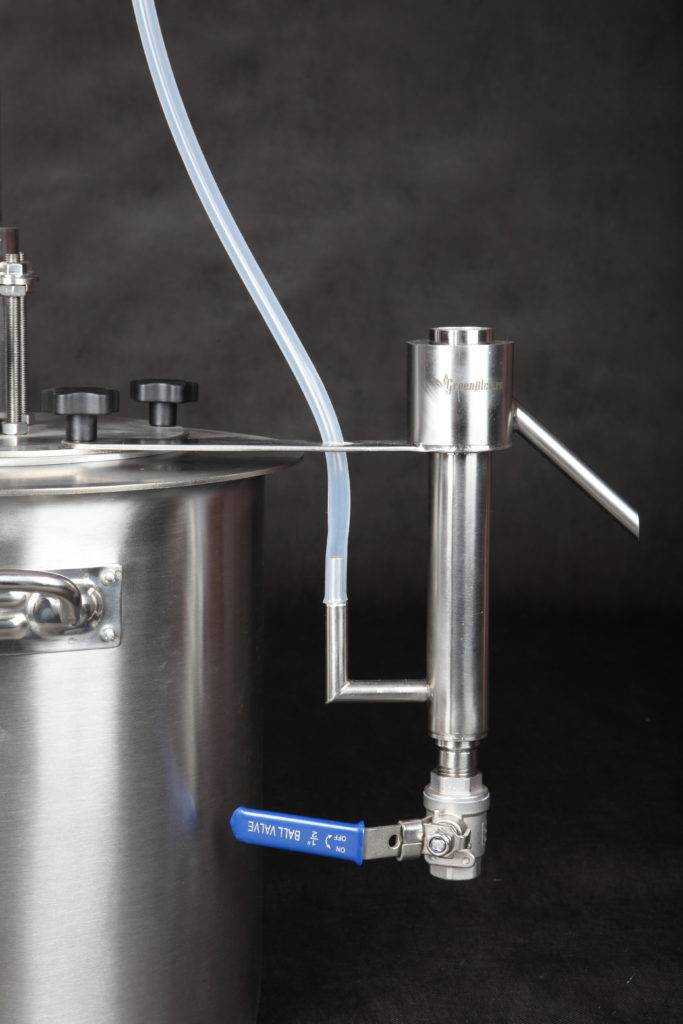

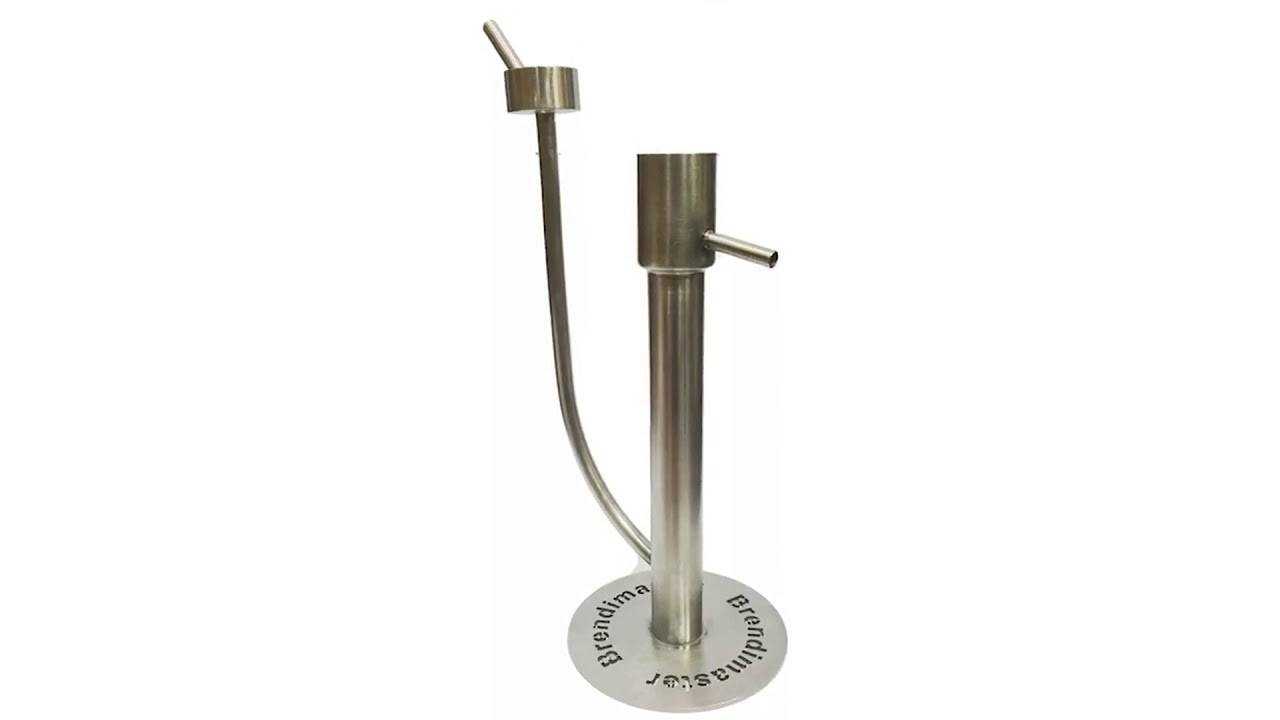

Покупные попугаи

Можно не ломать голову над схемами и конструкциями для самодельных попугайчиков и купить готовый заводской вариант. Стоимость моделей в зависимости от сложности и функциональности колеблется от одной до пяти тысяч рублей. Высокая цена обусловлена тем, что заводские приборы выпускаются из металлов.

Недостатком таких конструкций является их полная непрозрачность, в результате спиртомер придется доставать каждый раз, когда потребуется узнать крепость самогона. Вместо металлических колб, можно приобрести стеклянные, которые продаются в специализированных магазинах, снабжающих химические лаборатории.

В любом случае, покупной попугай или же, сделанный своими руками, он станет хорошим помощником при производстве алкоголя

Ведь знать правильную крепость спирта при перегонке важно для уверенности в том, что самогон избавлен от вредных примесей

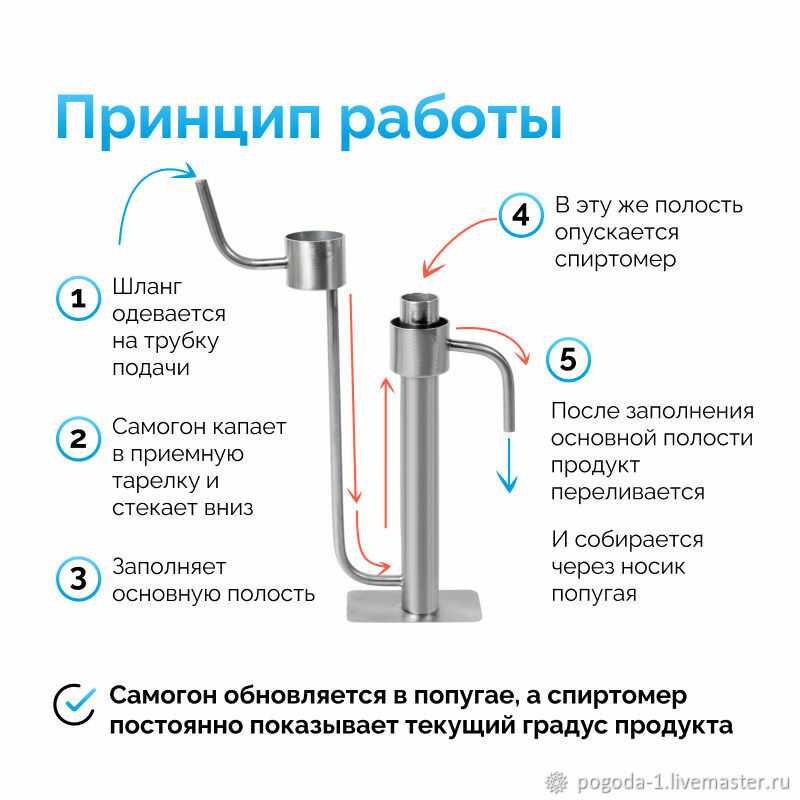

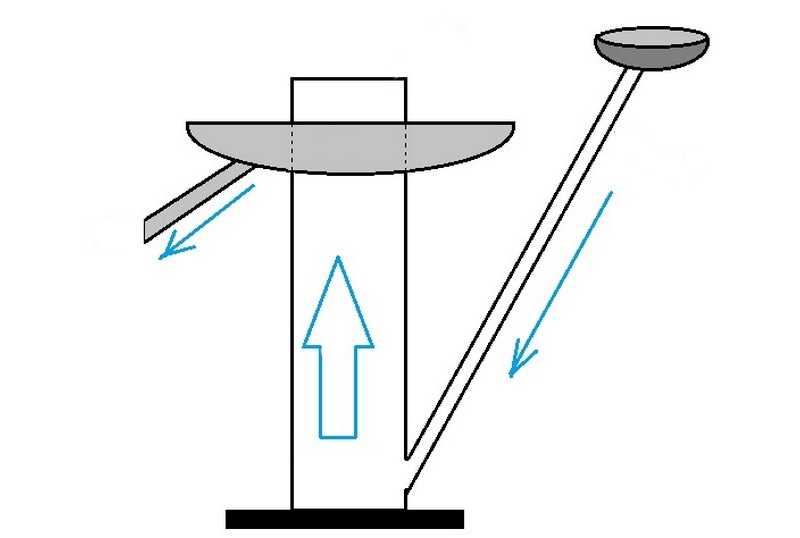

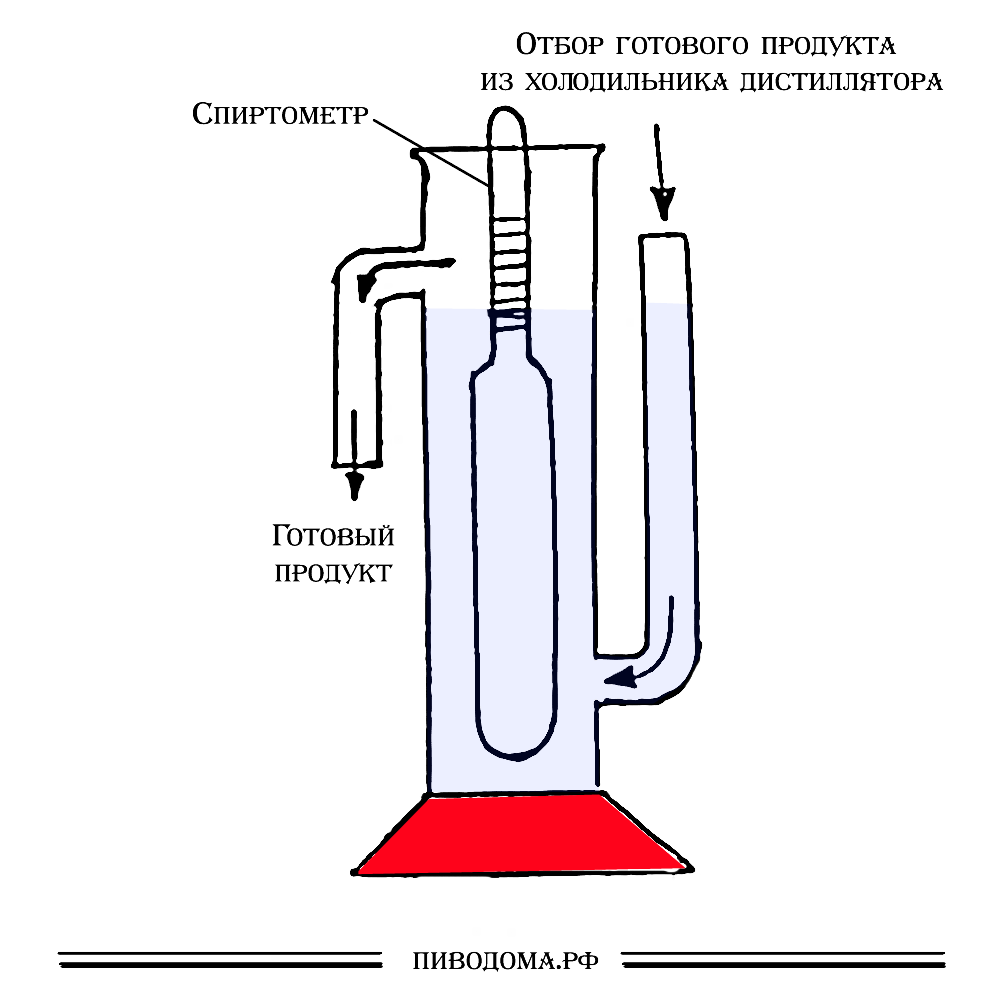

Попугай для самогонного аппарата – представляет собой устройство для непрерывного контроля крепости самогона на выходе из модуля охлаждения самогонного аппарата. Основная часть прибора выполнена в виде наполненного самогоном цилиндра, в котором плавает ареометр. Также, для более точного измерения, «попугай» снабжают термометром, измеряющим температуру получаемой жидкости, а потом делают поправку на крепость в зависимости от температуры.

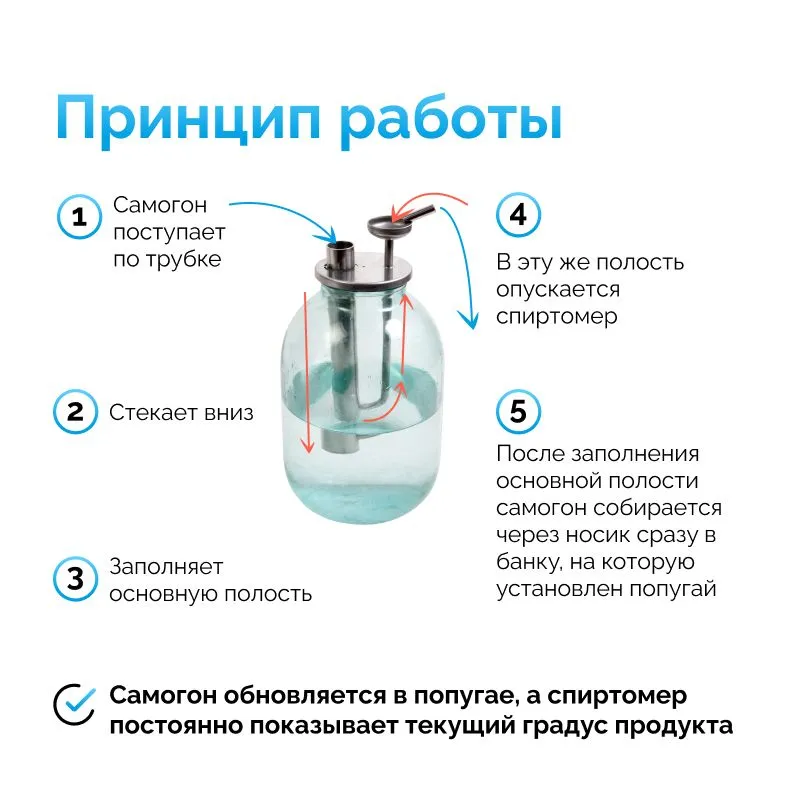

Дистиллят из холодильника поступает в первую трубку и согласно закону сообщающихся сосудов заполняет вторую большего диаметра, которая почти у самого верха имеет отводное отверстие и воронку для ареометра. Водно-спиртовая смесь переливается в предохранительную воронку и через сливную трубку вытекает в емкость для сбора.

Подводящая самогон трубка соединена с сосудом внизу, отводящая трубка – сверху. Теоретическая база основана на элементарной физике – законе сообщающихся сосудов и архимедовой силе.
Своей формой готовая конструкция напоминает птицу, поэтому и название – «попугай».

Эта самоделка за 50 рублей поможет контролировать крепость самогона на стадии «изгнания» и потребует немного усилий.

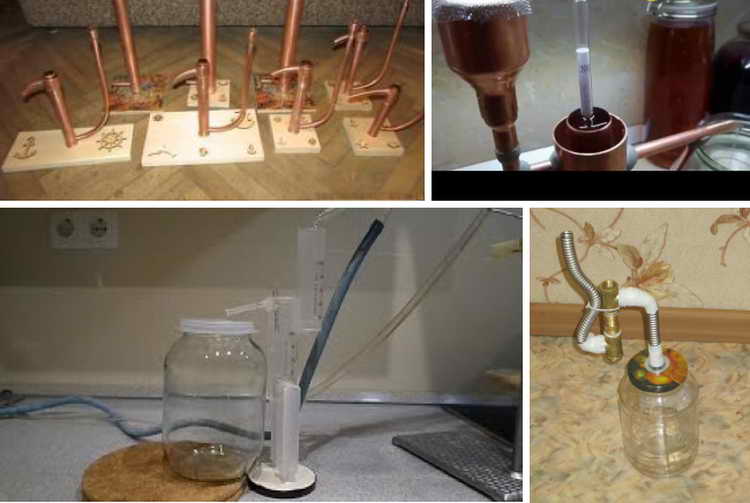

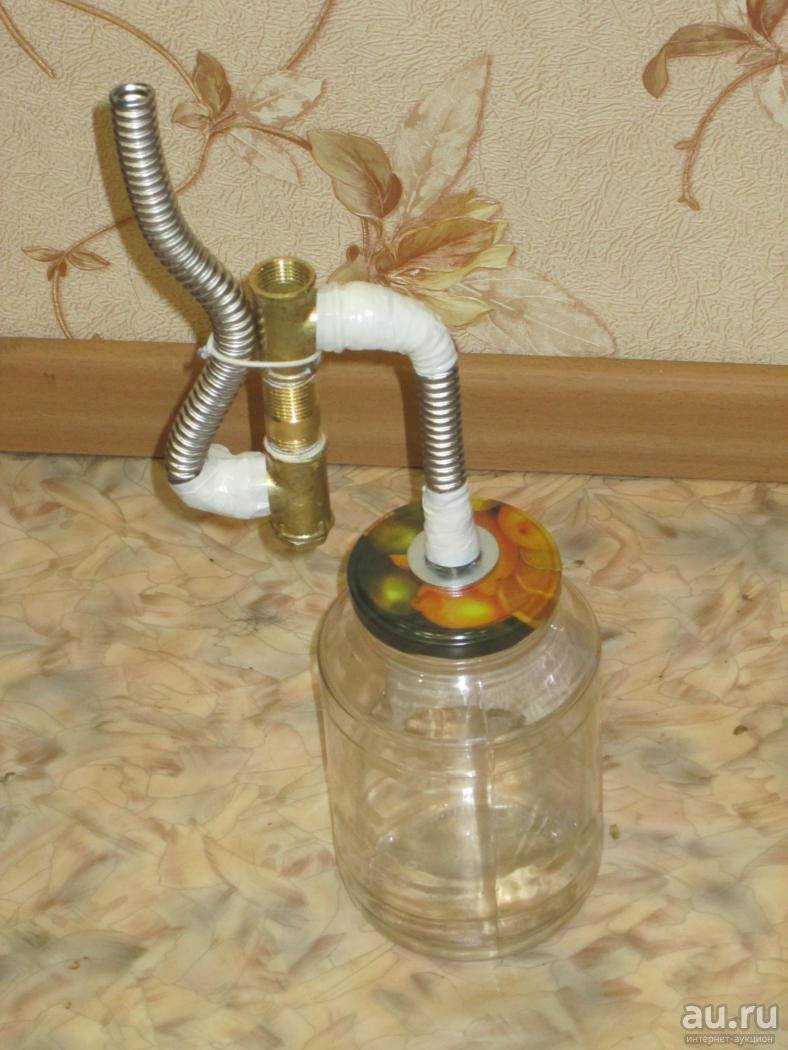

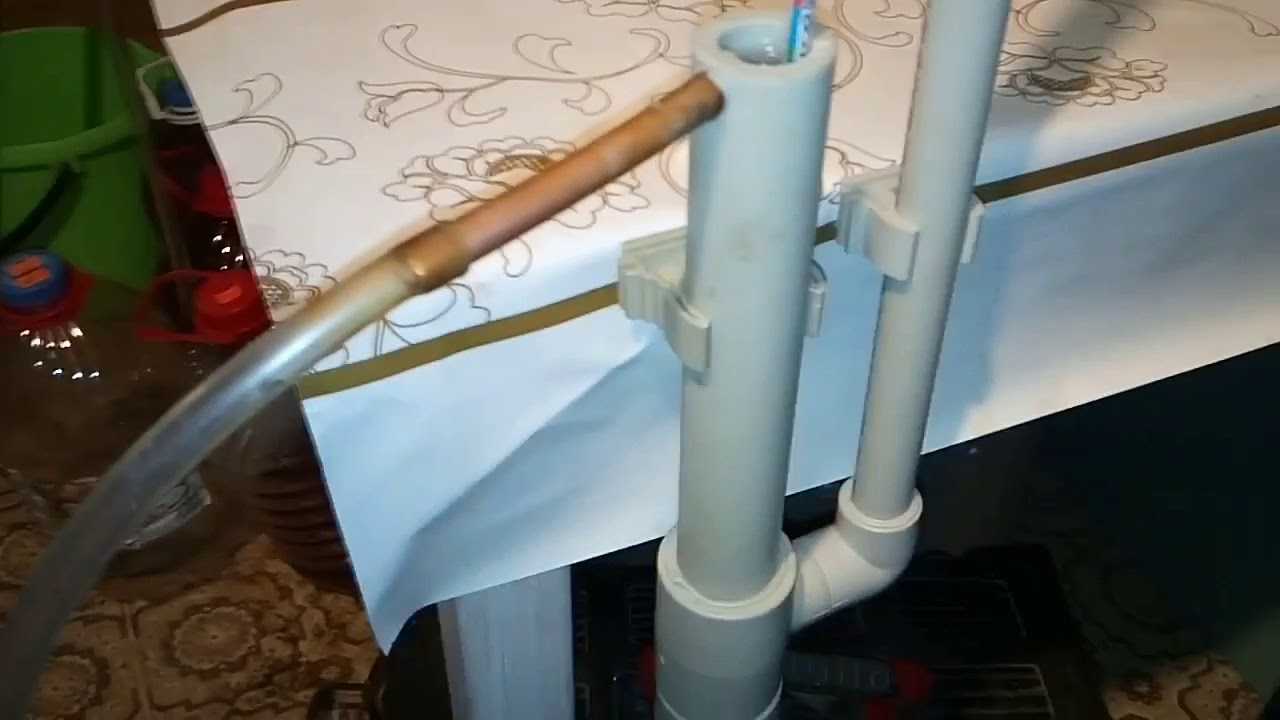

Некоторые делают «попугай» из гофрированной водопроводной трубки, пластмассовых цилиндров, шприцев, полипропилена, силикона, ПВХ и других подручных средств. Внешне это может быть действительно похоже на «попугая», и работать так же. Но некоторые материалы при контакте с дистиллятом выделяют вредные вещества, в результате чего появляется неприятный привкус и запах.

Для изготовления попугая для самогона своими руками, потребуется:

два шприца объемом 50 мл (можно – три, если нужен высокий попугай
заправленный клеевой пистолет
капельница
мини газовая горелочка или зажигалка
металлическая крышка (накручивающаяся) для банки.

Теперь самое интересное:

Иголки и поршни пока убираем.
На кончики (куда вставляют иголку) обеих шприцов одеваем трубочку от капельницы длиной сантиметров 10 – 15.
Берем футлярчик, в котором прячется иголка и превращаем его в трубочку (отрезаем глухой конец).
В верхней части одного шприца, прямо под бортиком сверлим дырочку по размеру получившейся из футлярчика трубочки.
Нагреваем мини газовой горелочкой отверстие и вставляем туда трубочку – «впаивая» ее под углом градусов 40. Это – носик попугайчика.
Дополнительно проклеиваем носик с помощью клеевого пистолета.
На отметке 50 приклеиваем второй шприц к первому, соединенному с ним трубочкой. Второй – выше того, что с носиком.
Из поршней делаем ножки, отсоединив резинки, «работающие» внутри шприца при инъекциях. Приклеиваем ножки с обеих сторон шприца с носиком.
Для стойкости конструкции разводим гипс, наливаем в крышечку и закрепляем в нем ножки попугайчика.
Такой попугайчик не упадет. Работает так: верхний шприц подставляют под приемную трубку, из которой капает дистиллят, постепенно наполняя попугайчик. В нижний шприц ставят спиртометр, а самогон, в котором плавает прибор, сливается в банку через клювик. Процесс под контролем!

Попугай для самогона своими руками видео смотреть.

Основные виды попугаев

Приведу только самые популярные.

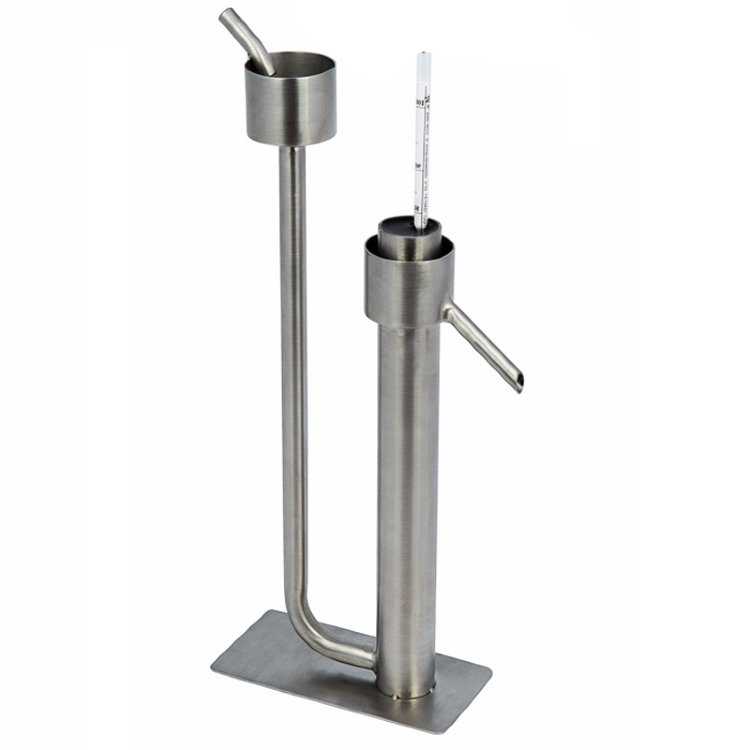

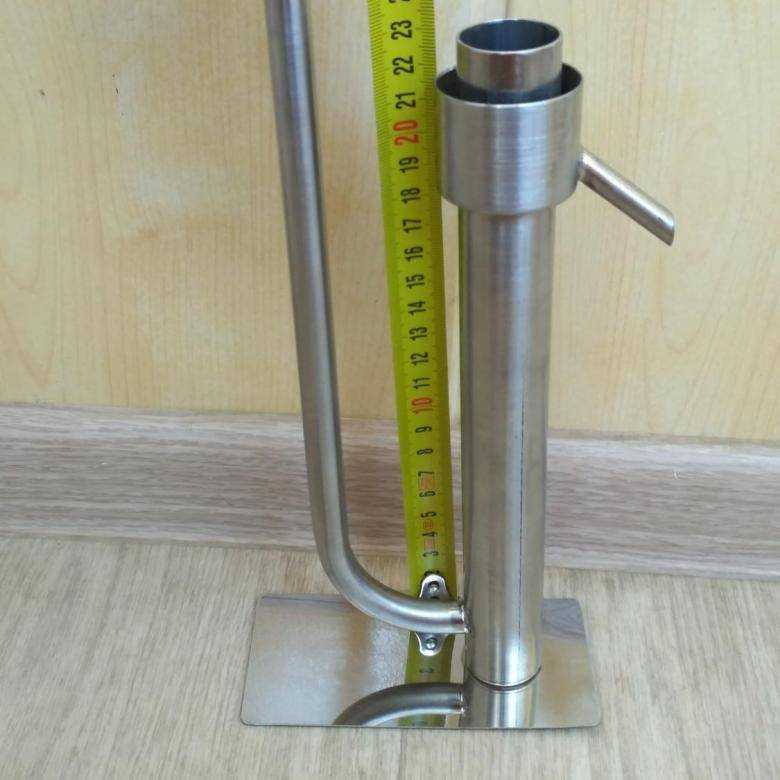

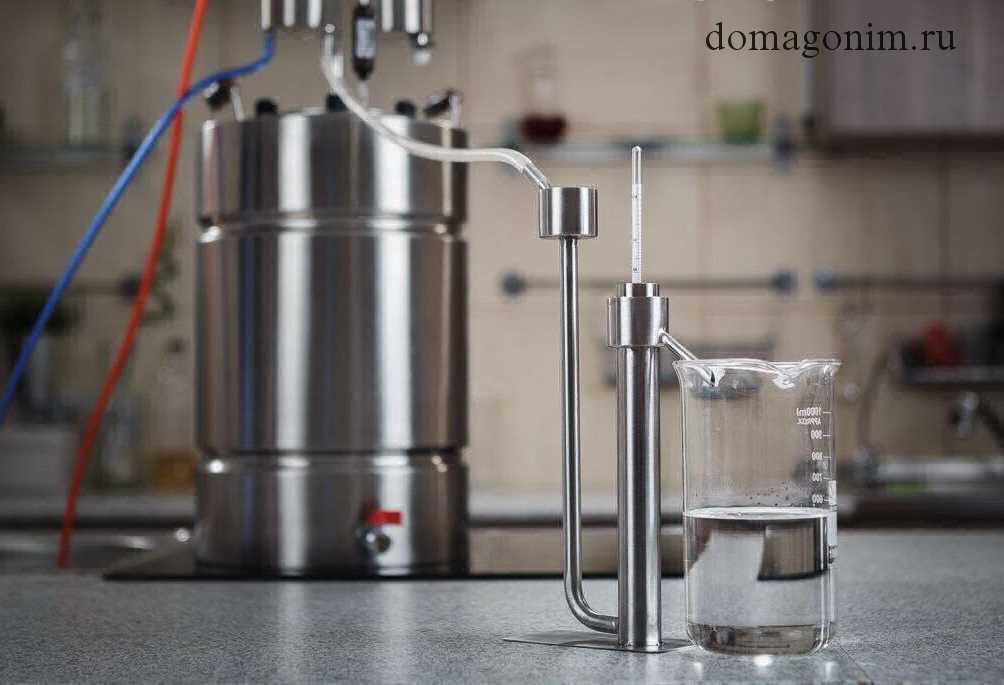

1. Из нержавейки

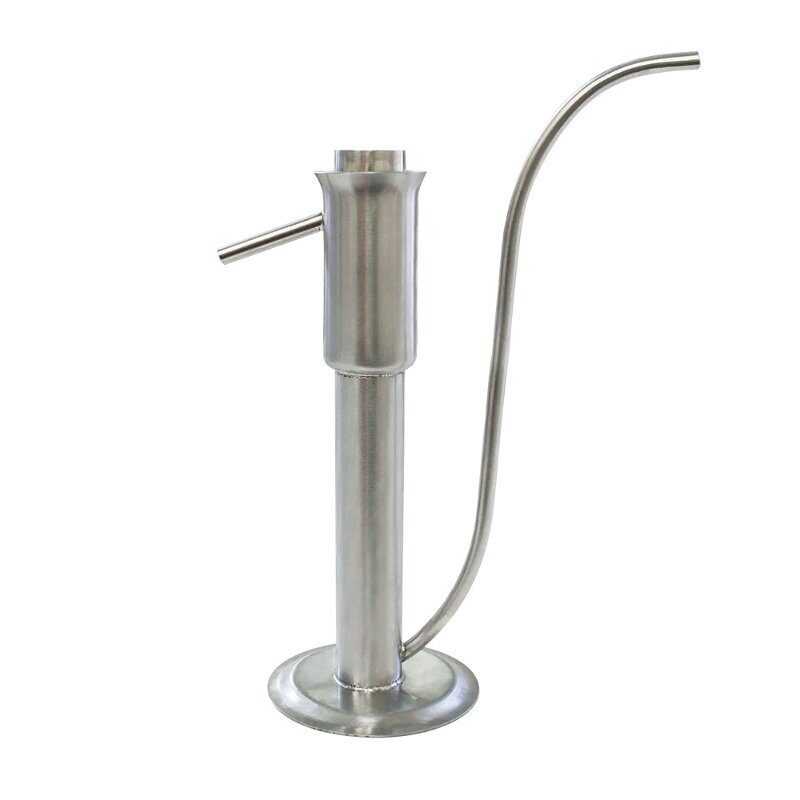

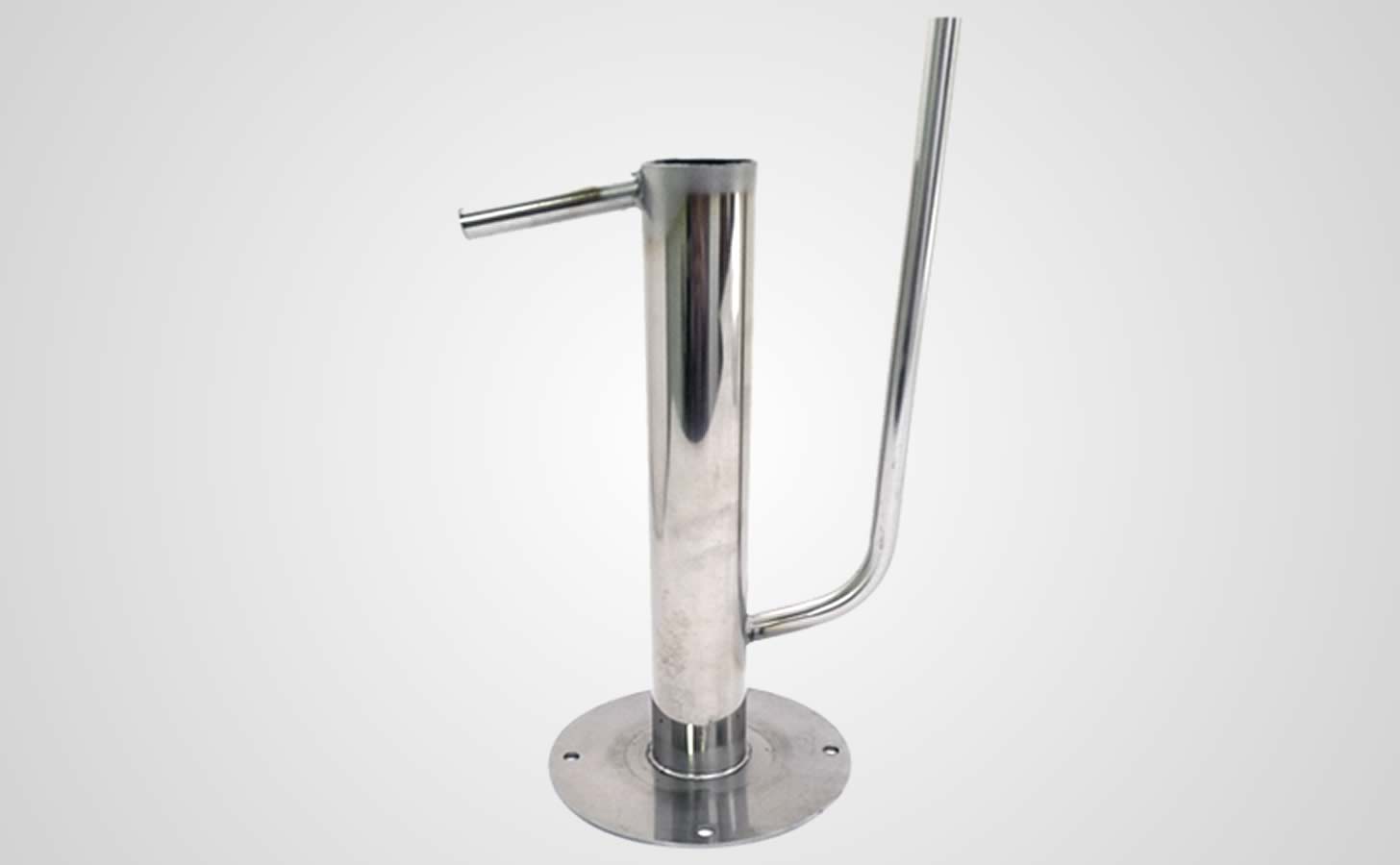

Классический попугай из нержавеющей стали. Долговечен, устойчив, надежен. Кого-то может смутить цена, но в целом отличный вариант, если перегонять часто и помногу.

2. Стеклянный

Главное преимущество устройства — его невысокая по сравнению с другими цена. Недостаток — хрупкость. Стоит уронить 1 раз — и в магазин за новым попугаем.

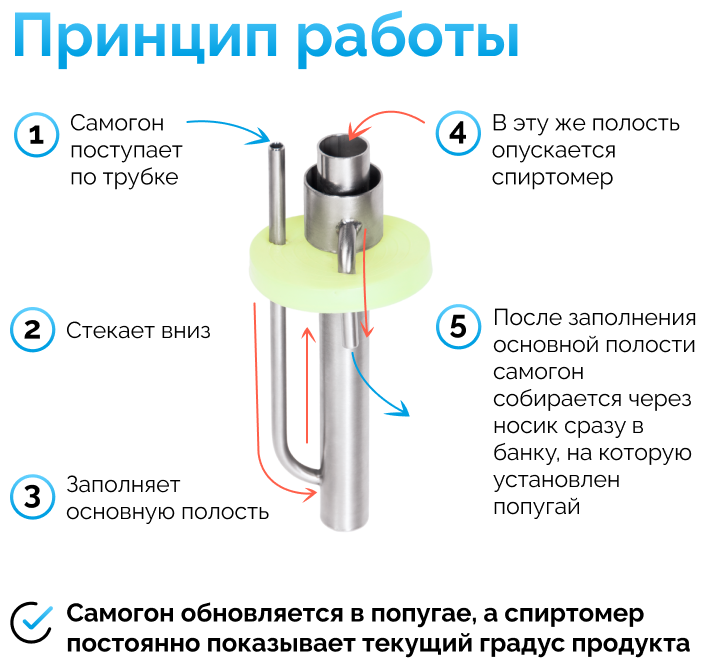

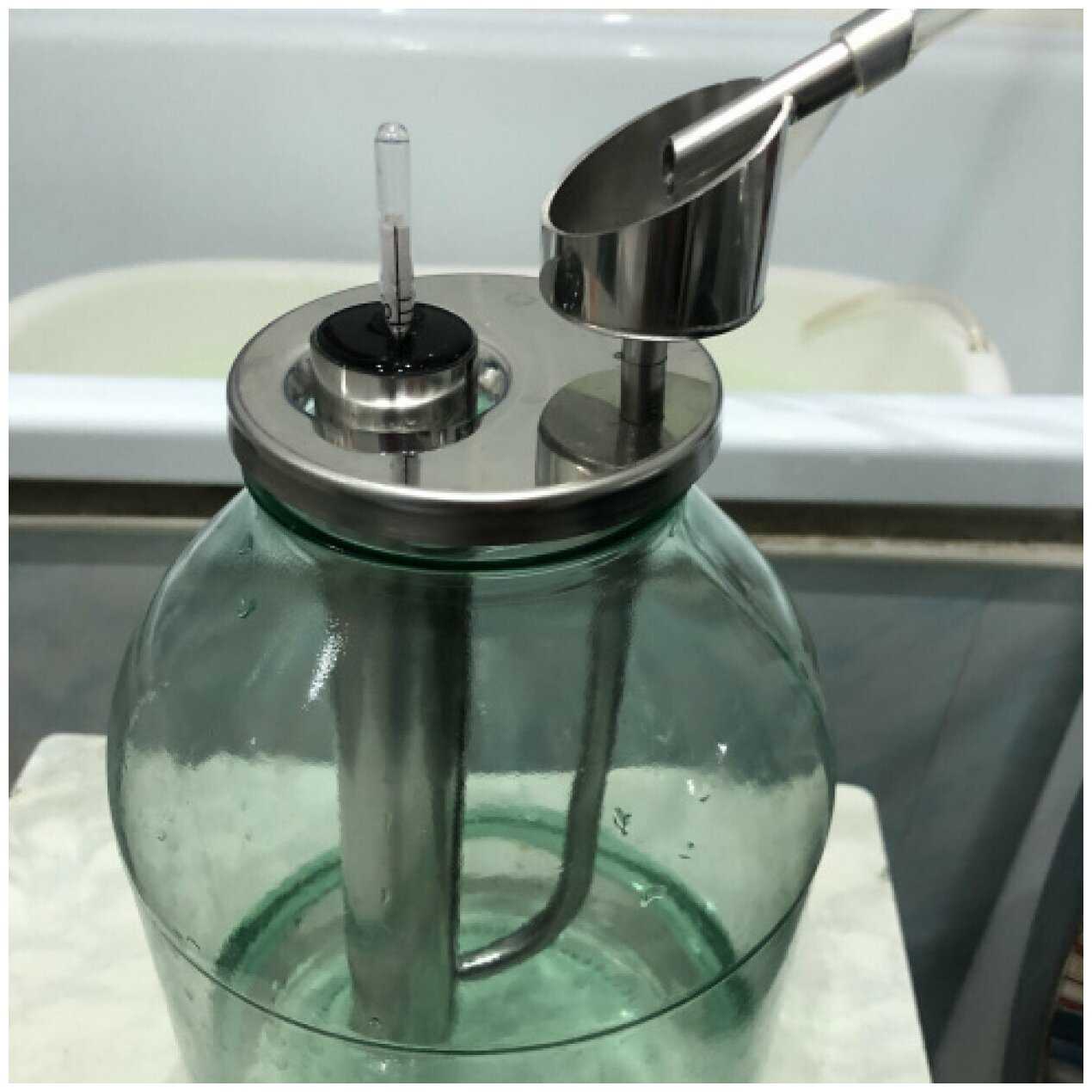

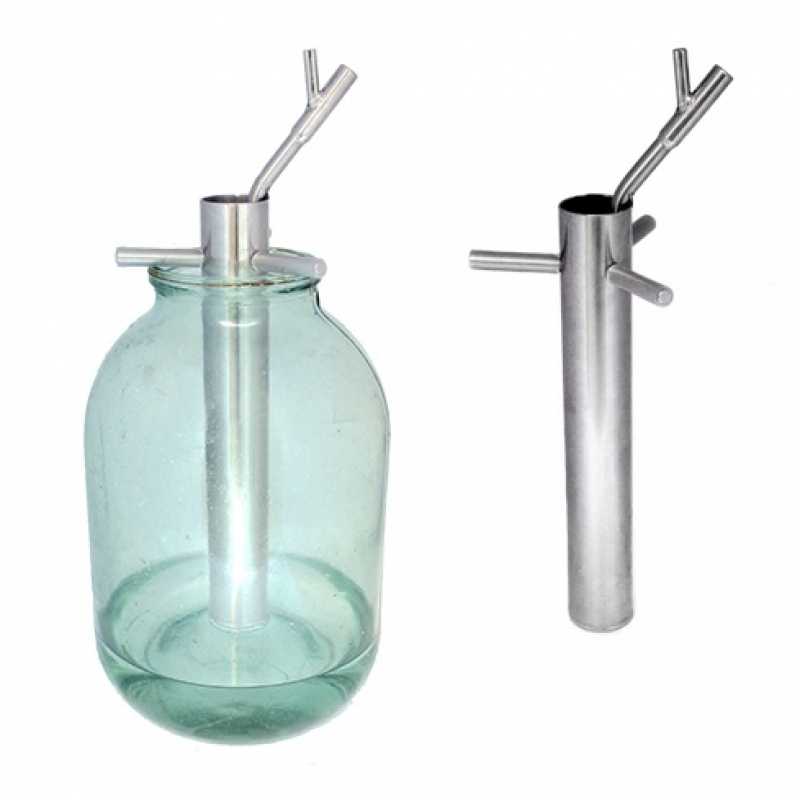

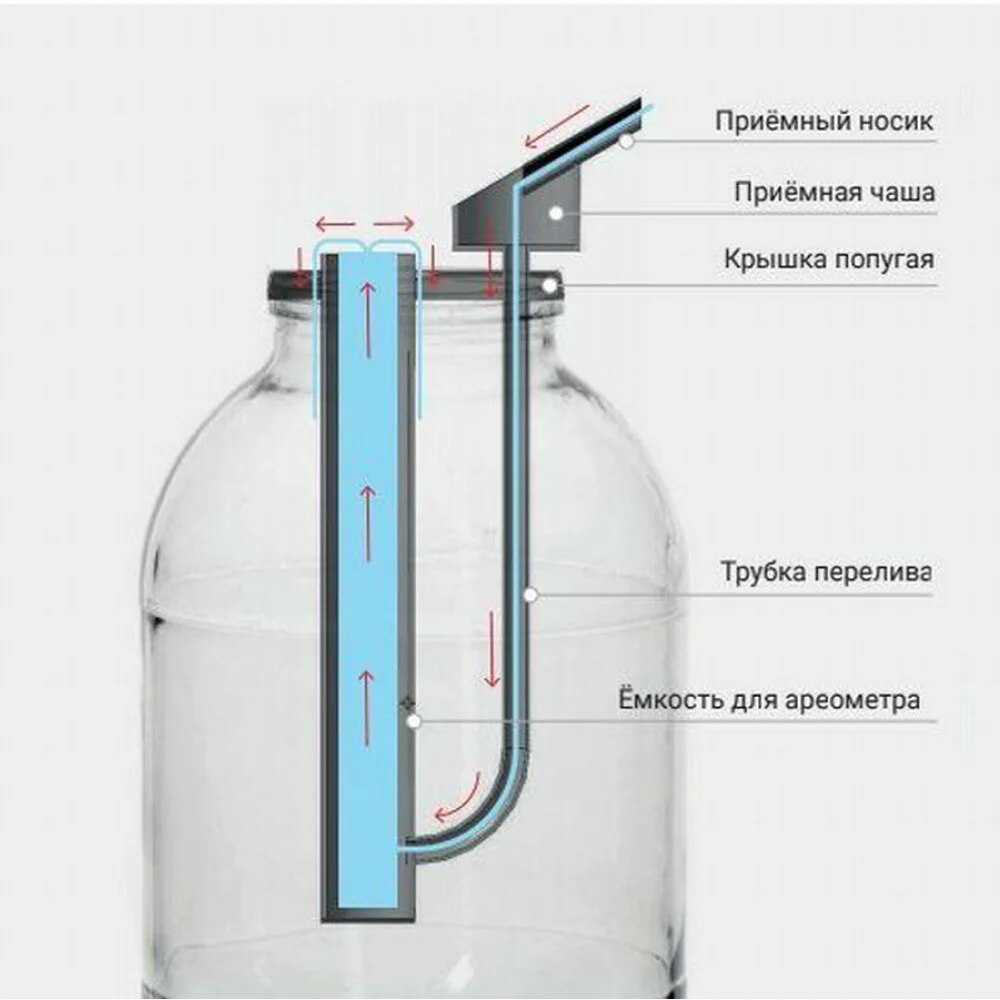

3. Погружной

Главный плюс в том, что попугай устанавливается на горловину приемной емкости. Как правило — на банку. Жидкость вытекает из попугая и попадает сразу в приемную емкость. По мнению многих самогонщиков, это самый удобный из всех видов попугаев. Он устойчив, прочен и продается по адекватной цене.

Для чего нужен попугай для самогонного аппарата

При приготовлении самогона, важно регулярно измерять крепость напитка. Это помогает своевременно «отсечь хвосты» и получить качественный продукт. Чтобы выполнить соответствующую манипуляцию, используют попугаи для самогонного аппарата

Данный элемент можно приобрести в готовом виде или сделать самостоятельно. Главное – знать правила изготовления прибора

Чтобы выполнить соответствующую манипуляцию, используют попугаи для самогонного аппарата. Данный элемент можно приобрести в готовом виде или сделать самостоятельно. Главное – знать правила изготовления прибора.

Для чего нужен попугай в самогонном аппарате

Попугай – дополнительный элемент для самогонного аппарата, который помогает следить за крепостью напитка. Устройство не входит в комплектацию агрегата, поскольку не влияет на перегонку браги. При необходимости конструкцию приобретают отдельно.

Предназначение попугая – контроль крепости дистиллята, который выходит из охлаждающего элемента аппарата.

Попугай для самогона имеет следующие преимущества:

легко сделать своими руками;
простота применения;
низкая стоимость заводского элемента;
подходит для любого вида самогонного аппарата.

Помимо преимуществ, устройство имеет и некоторые недостатки:

Неточность измерений. Погрешность показателей составляет +/-3 градуса, что влияет на качество напитка.
Медленная скорость определения крепости напитка. При этом дистиллят подается с охлаждающего элемента агрегата непрерывно. В результате крепость продукта может отличаться от показателей самогона, который сочится из аппарата на данный момент. Чем быстрее поступает напиток, тем больше будет разница.
Чтобы попугай показал правильные данные, нужно, чтобы самогон имел температуру +200 С. Такого показателя нереально добиться, поскольку продукт поступает из охлаждающего элемента агрегата. Однако даже с такой температурой можно получить относительно достоверную информацию. Сделать это помогает корректирующая таблица или онлайн-калькулятор. Необходимо термометром измерить температуру жидкости на выходе из охлаждающего элемента и посмотреть данные в таблице или программе.

Несмотря на недостатки, попугай востребован у пользователей. Дело в том, что прибор дает более достоверные сведения, чем иные подобные устройства.

Используют прибор двумя способами:

приставляют воронкой к самогонному аппарату, откуда поступает жидкость;
присоединяют к агрегату соединительными трубками.

У каждого способа есть преимущества. В первом случае – универсальность и мобильность. Конструкцию устанавливают возле агрегата при необходимости, а после приготовления напитка убирают. Соединение устройства с аппаратом с помощью трубок отличается надежностью, поскольку отсутствует риск опрокидывания прибора во время измерений.

Как сделать своими руками

Попугай продают в готовом виде, но можно сделать устройство и самостоятельно. Для изготовления устройства используют различные материалы. Это позволяет выбрать удобный способ производства прибора.

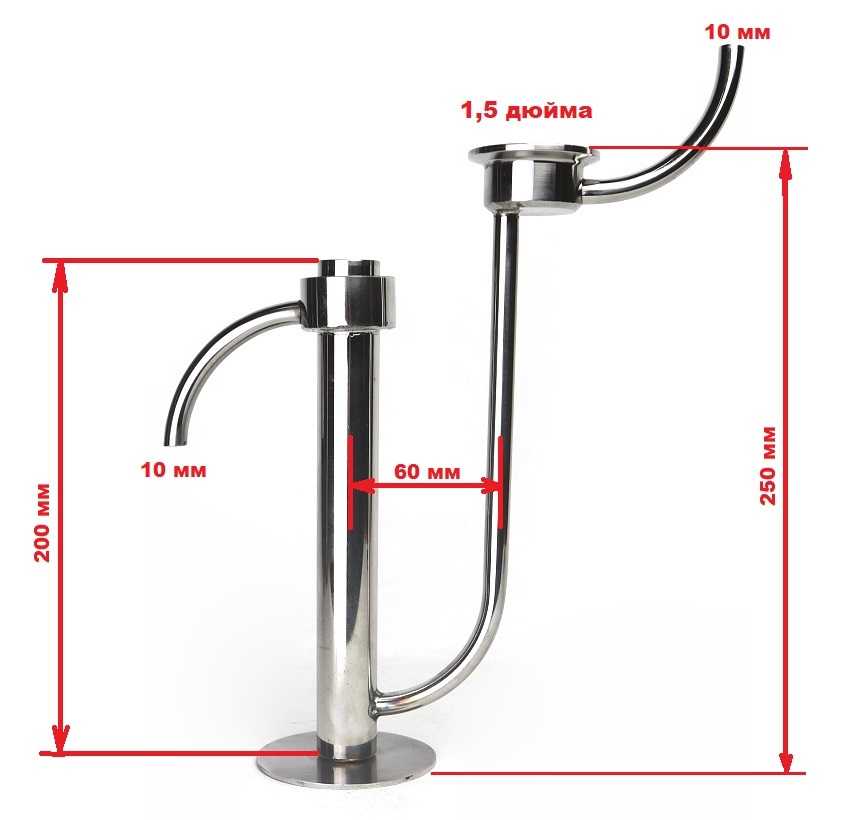

Из нержавеющих труб

Чтобы сделать попугая для самогонного аппарата этим способом, потребуется гофрированная труба, изготовленная из не ржавеющей стали, длина которой составляет 50 м.

Алгоритм работы в этом случае будет таким:

согните изделие так, чтобы трубы «шли» параллельно друг другу;
один цилиндр отогните и выполните в трубке отверстие для ареометра, кроме того, здесь же сделайте отверстие для воронки.

Чтобы изготовить подставку для попугая для измерения крепости самогона, используйте деревянный брусок. На основании сделайте углубление, размером с ширину трубки. Поместите в него прибор, и устройство будет готово.

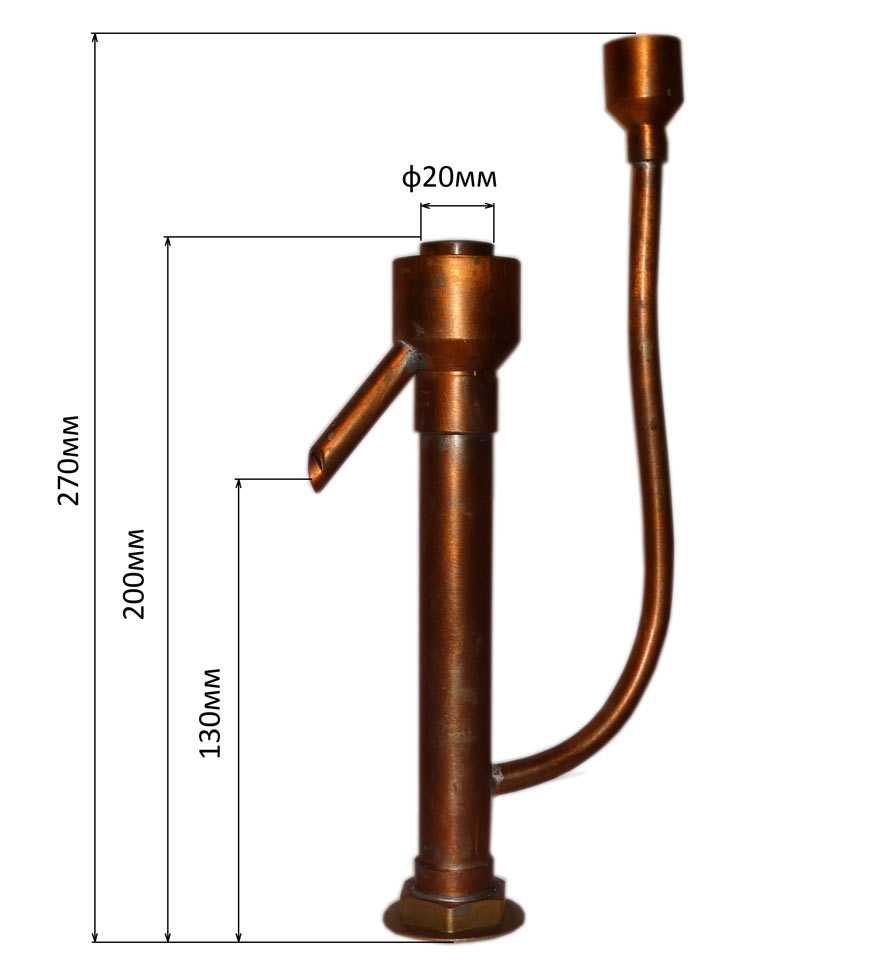

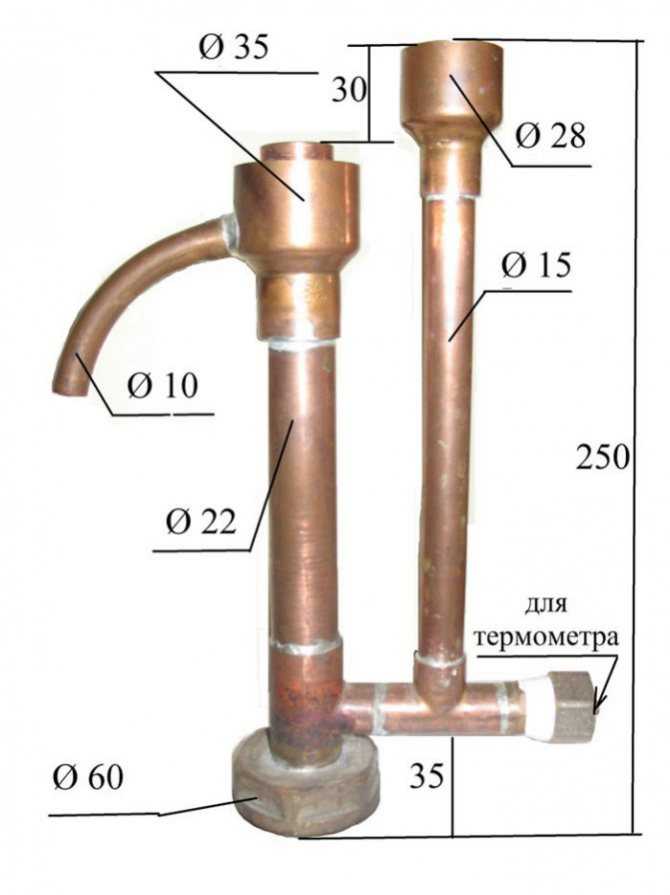

Из медных труб

Это еще один способ изготовления попугая для измерения крепости самогона.

Для производства конструкции потребуется:

труба, выполненная из меди, габариты которой составляют 20*220 мм;
труба, выполненная из меди, диаметр которой составляет 10 мм;
переходники;
заглушка – такой элемент требуется для трубы большего диаметра;
сварочный или паяльный аппарат.

Собирать такую конструкцию можно в любой последовательности. Главное, соединить трубки таким образом, чтобы элемент, принимающий жидкости находился выше детали большего размера. В остальном к конструкции не предъявляется четких требований.

Попугай для самогонного аппарата – устройство, которое позволяет измерить крепость напитка. Следует помнить, что прибор дает неточные показания. Для получения более достоверных сведений, рекомендуется использовать корректирующую таблицу или онлайн-калькулятор.

Только в этом случае можно получить качественный самогон нужной крепости.

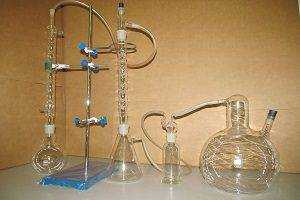

Особенности стеклянного самогонного аппарата

Особенность стеклянного самогонного аппарата лежит в его материале. Стекло не входит в ряд рекомендуемых материалов для самогонных аппаратов. Оно хрупкое, ненадежное. Формы таких самогонных аппаратов часто причудливы. Особенность в том, что их сборкой нужно заниматься самостоятельно, а сухопарник в комплект часто не входит. Небольшие дистилляторы часто используются в лабораторных условиях. Сроки службы устройств из стекла ограничены. Но почему такие аппараты все еще используются?

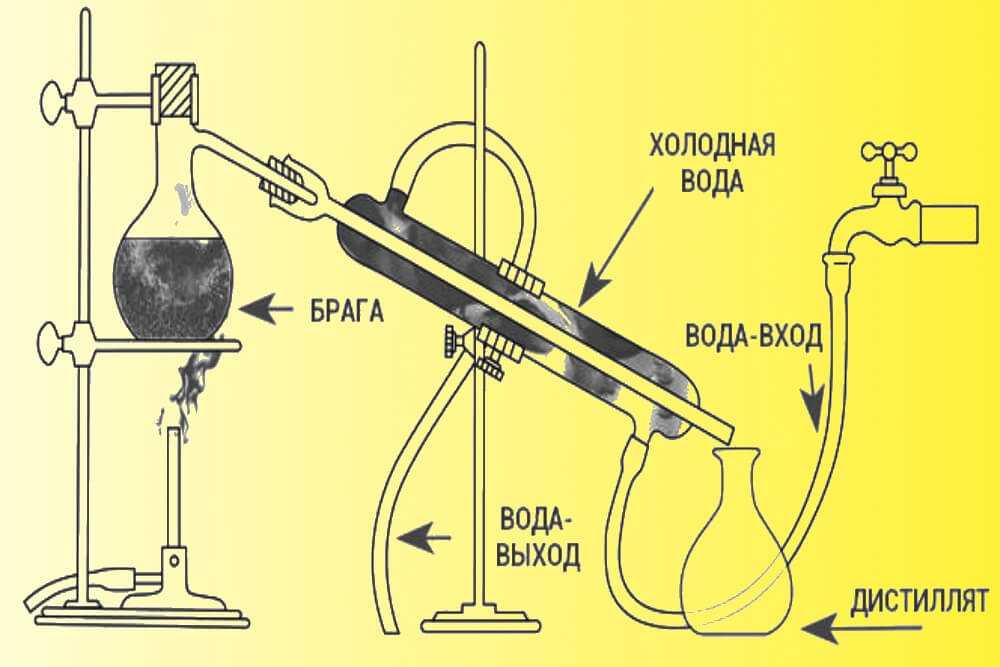

Принцип работы

Суть работы лежит в отделении спирта от воды и масел под воздействием температур. При нагреве бражки начинается испарение спиртосодержащих паров. При этом вода остается в емкости, так как температура ее кипения значительно выше. По сосудам пар переходит к холодильнику, где происходит конденсация. В большинстве аппаратов на пути к холодильнику еще есть очистительные части – сухопарник или барботер. В них происходит частичная конденсация и очищение паров. Они попадают в небольшую емкость, где остывают, конденсируются. Под воздействием вновь прибывшего пара опять происходит нагревание, и более чистый пар выходит по сосуду к конечной точке перегонки – холодильнику.

Конструкция

Конструкция имеет все основные элементы, которые есть в металлических самогонных аппаратах. Но из-за особенного материала есть некоторые изменения, которые никак не влияют на работу винокура и качество самогона.

Основные элементы любого дистиллятора:

Перегонный куб – емкость, в которой происходит нагрев бражки. Объем и формы могут варьироваться.
Змеевик – трубки, в которых пар охлаждается и конденсируется.
Емкость для сбора дистиллята.

В продаже имеются современные модели стеклянных самогонных аппаратов, которые имеют металлический куб. Назвать такое устройство полностью стеклянным нельзя. Но это один из способов обезопасить пользователя и облегчить ему работу. Также соединительные элементы могут изготовляться из пластика или силикона.

Обычно максимальный объем куба из стекла – 6 л.

Комплектация самогонного аппарата из стекла:

Перегонный куб с термометром.
Дефлегматор.
Змеевик.
Колба Бунзена – лабораторная колба для фильтрования.
Сухопарник.
Закрепляющие штативы.

Преимущества и недостатки

У каждого материала есть свои преимущества и недостатки. В случае со стеклянным самогонным аппаратом нужно начать с преимуществ, так как их намного меньше, чем недостатков.

Преимущества:

Стекло – чистый материал, который не вступает в реакцию со спиртосодержащей жидкостью при нагреве. Поэтому за здоровье можно не опасаться при надлежащей очистке

Таким самогоном сложнее навредить здоровью.

А вот ряд недостатков, которые заставят пересмотреть свое решение о покупке:

Хрупкость и ненадежность – самый главный недостаток таких самогонных аппаратов. Нужно не только правильно обращаться со стеклом, но и правильно хранить его, выделив соответствующее место.
Нельзя за один раз получить много самогона. Для стеклянных дистилляторов используют небольшие перегонные кубы, в основном до 6 литров. Большие объемы плохи тем, что стекло для них более тонкое.
Стеклянную колбу нельзя обогревать электрической плитой или газовой конфоркой

Придется купить спиртовую горелку.
В такой перегонный куб нельзя вставить термометр – а это важное дополнение к любому дистиллятору.

Попугай для самогонного аппарата: как сделать своими руками и зачем он нужен

Большинство самогонщиков предпочитают точно контролировать крепость дистиллята во время перегонки. Делают это с помощью специального устройства под названием «попугай».

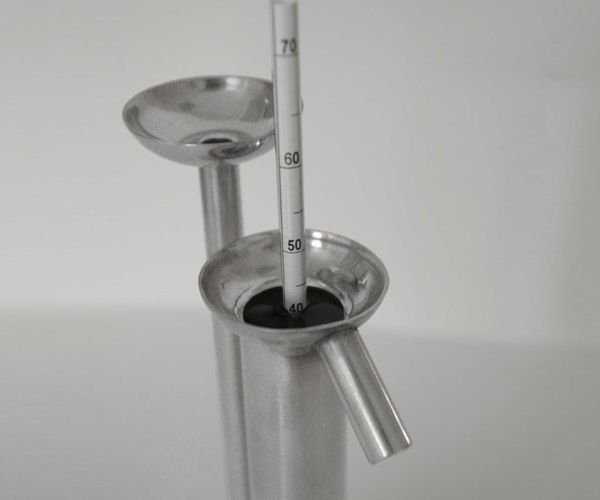

Свое имя девайс получил за отдаленное сходство с экзотической птичкой. Прибор представляет собой два совмещенных вертикальных цилиндра, работающих по принципу сообщающихся сосудов. Через узкую трубочку самогон поступает в широкую, где в специальной воронке плавает ареометр. С его помощью винокур непрерывно отслеживает спиртуозность продукта.

Дистиллят после прохождения через устройство свободно вытекает через отводную трубку в приемную емкость.

Зачем нужен «попугай»

Измерение крепости требуется для четкого разделения самогона на фракции: «голову», «тело» и «хвосты». Опытные самогонщики часто делают это «на глазок», используя народные методы, подручные средства или ориентируясь на запах. Попугай позволяет более точно определять границы фракций по содержанию спирта в производимом продукте, что значительно упрощает процесс перегонки. Прибор универсален: подключать его можно как к традиционным аппаратам, так и к ректификационным колоннам.

Во время измерений допускается небольшая погрешность – до 3 °C. Она может быть вызвана отклонениями от рекомендуемой температуры среды (20 °C) и невозможностью мгновенного реагирования ареометра на изменяющуюся крепость. Чтобы снизить погрешность, можно оснастить попугай термометром и корректировать показания с учетом температуры. Прибор покупают или делают самостоятельно. Изготовить его в домашних условиях совсем несложно.

Как сделать прибор «попугай»

Самодельные попугаи конструируют из разных материалов: нержавеющих и медных труб, стеклянных колб, шприцев, пластиковых цилиндров, водопроводной трубки и т. д. При выборе основы стоит ориентироваться на ее безвредность при контакте с дистиллятом. Лучше всего подходят нержавейка, медь и стекло.

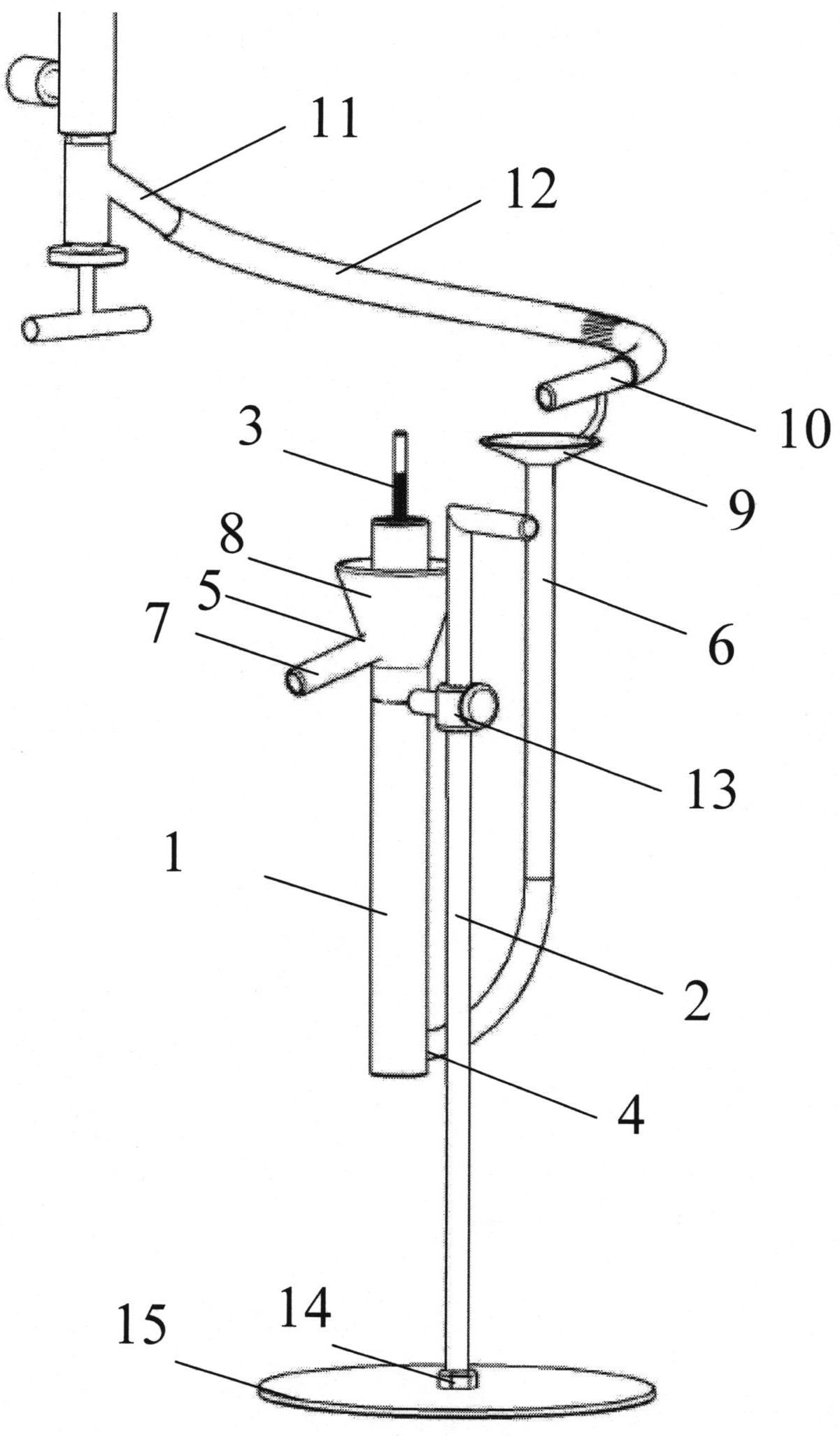

Общая схема выглядит следующим образом:

Главные правила, которые нельзя нарушать в процессе изготовления устройства:

Приемная воронка находится выше края основной трубы (широкого цилиндра), а сливное отверстие – ниже.
Ширина и длина цилиндра достаточна для свободного размещения спиртометра, чтобы он мог свободно подниматься и опускаться. При этом колба не должна быть слишком просторной, иначе снизится скорость реагирования прибора. Оптимальные размеры трубки: примерно на 2-3 см выше и шире спиртометра.

Перед использованием устройство рекомендуется проверить на герметичность, перегоняя воду.

Попугай из шприцев

Самый дешевый вариант устройства, с которым придется немного повозиться. Верхний резервуар во время перегонки подставляют под приемную трубку, в нижний помещают спиртомер.

Материалы

2 шприца объемом 50 мл
Металлическая отвинчивающаяся крышка для банки
Гипс
Термопистолет
Трубка от капельницы (10–15 см)
Газовая горелка/зажигалка

Инструкция по изготовлению

Извлечь шприцы из упаковки и освободить от поршней.
Соединить кончики резервуаров шлангом от капельницы.
Футляр для иглы превратить в трубочку, отрезав глухой конец.
В верхней части одного из шприцов (между упорами для пальцев) сделать отверстие.
Подогреть края дырки газовой горелкой/зажигалкой, вставить в нее тонкий конец футляра, чуть-чуть наклонив его вниз, крепко зафиксировать. Герметизировать место стыка термоклеем.
У второго шприца срезать упоры для пальцев.
Склеить оба резервуара таким образом, чтобы их кончики находились внизу, а шприц без упоров был выше шприца с носиком-трубочкой. Место соединения должно находиться на отметке 50 мл нижнего резервуара, а общая стенка – быть длиной примерно 2 см.
Шланг от капельницы приклеить к стенкам резервуаров.
С поршней для шприцов аккуратно срезать части с резинками.
Приклеить поршни с двух сторон нижнего шприца, чтобы получились ножки (широкими концами вниз).
В крышку для банки налить разведенный гипс, погрузить в него ножки, дать массе затвердеть.

Попугай из медной трубки

Размеры элементов приведены в расчете на классический ареометр АСП-3. По необходимости их корректируют. Если соединение с аппаратом не планируется, потребуется воронка для сбора дистиллята, поступающего из холодильника, и направления его в приемную трубку попугая.
