Вентиляция перемешиванием
При смешивании приточный воздух подается одним или несколькими потоками в рабочую зону и вовлекает в движение большие объемы воздуха внутри помещения. Рабочая зона находится в зоне возвратного потока, где скорость воздуха составляет примерно 70% от скорости приточного потока.
Вентиляция перемешиванием имеет ряд характеризующих ее параметров.
Длина струи — это расстояние от источника-распределителя до того сечения воздушной струи, где скорость ядра потока падает до 0,2м/с.
Длина струи боковым фронтом подачи.
Длина струи при потолочной подаче.
Эжекция — это процесс смешения двух каких-либо сред, в котором одна среда, находясь под давлением, оказывает воздействие на другую и увлекает ее в требуемом направлении. В нашем же вопросе под эжекцией понимают способность диффузоров подмешивать в струю приточного воздуха прилегающий воздух помещения.
Схема эжекции.
К одним из приточных устройств с высокой степенью эжекции можно отнести диффузоры струйного типа, где воздух, проходя на большой скорости сквозь сопла, закручивается. Такие диффузоры применяются для устройств перемешивания, тогда как вытеснение использует приточные устройства с низкой степенью эжекции.
Для того, чтобы снизить эффект сквозняков при температуре приточного воздуха ниже температуры воздуха помещения, диффузоры должны иметь как можно большую степень эжекции.
Настилающий эффект. В случае если приточное отверстие вентиляции находится слишком близко от плоской поверхности, струя приточного воздуха стремится отклониться в сторону этой поверхности и течь непосредственно по ее плоскости. Данный эффект достигается благодаря разряжению атмосферы между приточной струей и ограничивающей плоской поверхностью, а так как нет возможности подмеса воздуха в приточную струю, то она отклоняется в сторону этой поверхности.
Настилающий эффект по поверхности потолка.
Если воздухообмен требует создания настилающего эффекта, то приточное отверстие должно располагаться на расстоянии не более 30 см от ограничивающей поверхности.
Скорость воздуха и температура. Одним из немаловажных факторов ощущения комфорта в помещении является отсутствие сквозняков. Данный эффект достигается при скорости движения воздуха менее 0,18 м/с и его температуре в пределах 20…22°С. При этом скорость движения воздуха в помещении зависит от таких факторов как геометрия помещения, температура воздуха в рабочей зоне, назначение помещения, интерьер и т. д.
Скорость и температура воздуха в рабочей зоне.
Препятствия. При проектировании вентиляции необходимо учитывать наличие физических препятствий. К физическим препятствиям можно отнести потолочные светильники, перекрытия, ярусы (если потолок многоярусный) и др. Струя приточного воздуха с большой долей вероятности способна обогнуть препятствие, если оно не превышает 2% от высоты потолка.
Дополнительные материалы по вентиляции
|
Для дома и офиса
Для производства и промышленности
|
Типы систем вентиляции
Существует несколько основных типов систем вентиляции, которые могут быть использованы для изменения климатического комфорта в помещении:
| Тип системы | Описание |
|---|---|
| Естественная вентиляция | Основана на использовании естественных физических процессов, таких как термосифон и конвекция, для обеспечения воздушного обмена. Работает без применения специального оборудования. |
| Приточно-вытяжная вентиляция | Организует воздухообмен с помощью систем притока и вытяжки. Приточная вентиляция обеспечивает подачу свежего воздуха, а вытяжная вентиляция удаляет отработанный воздух и загрязнения. |
| Механическая вытяжная вентиляция | Основана на использовании механических систем вытяжки для удаления отработанного воздуха и загрязнений. Подача свежего воздуха происходит естественными путями или с помощью отдельной системы притока. |
| Механическая приточная и вытяжная вентиляция с рекуперацией тепла | Использует механические системы притока и вытяжки с рекуперацией тепла для эффективного вентиляционного обмена. Рекуперация тепла позволяет сохранить значительную часть тепла отработанного воздуха и использовать его для предварительного нагрева или охлаждения подаваемого воздуха. |
Выбор конкретного типа системы вентиляции зависит от особенностей помещения, требуемого уровня комфорта и бюджета. Консультация с профессионалами в области вентиляции может помочь определить наиболее подходящий вариант в каждом конкретном случае.
Особенности вентиляционных систем для кухонь
При выборе вентиляторов важно учитывать не только размер и производительность. Вентиляция на кухне должна быть оснащена специальной сеткой, предотвращающей посещение дома насекомыми из вентиляционной шахты. Важным требованием клиентов является и снятие лицевой панели для обеспечения удобной уборки
Чтобы в квартиру через вентиляционные каналы не проникали запахи из чужой кухни, необходимо подобрать устройство, имеющее обратный клапан, направленный на предотвращение противоположной тяги
Важным требованием клиентов является и снятие лицевой панели для обеспечения удобной уборки. Чтобы в квартиру через вентиляционные каналы не проникали запахи из чужой кухни, необходимо подобрать устройство, имеющее обратный клапан, направленный на предотвращение противоположной тяги.
Самодельная вентиляция на кухне может быть дополнена выключателем на шнуре.
О естественной вентиляции
Естественная вентиляционная система стала популярна ещё при построении частных домов старого типа. Минут системы по такой схеме в необходимости постоянной проверки тяг вентиляционных каналов. Для правильной проверки используют два варианта.
- Если естественный прибор установлен под потолком, то достаточно приложения листа бумаги: когда вы закроете им вентиляцию, листок прилипнет и отобразит рабочее состояние вентиляции в частном доме.
- Помимо листка, систему проверяют зажженной спичкой или зажигалкой. При рабочей системе вентиляции пламя поменяет направление.
Проверить тяг вентиляционных каналов можно с помощью зажигалки
При отсутствии результата помочь справиться с проблемой смогут только специалисты. К слову, используя естественные схемы вентиляции, можно «наградить» себя массой проблем из-за недостатков устройства и неэффективности работы.
Минус естественной вентиляционной системы с отсутствующими вспомогательными вентиляторы в том, что она может привести к опрокидыванию тяги из-за воздействия внешних факторов либо изменения направления воздуха. Именно потому лучше обеспечить каналам нахождение на улице – например, на крыше.
Важным этапом такого процесса является утепления труб и воздуховодом, проходящих мимо холодных мест. При вентиляционных каналах, выведенных на улицу, их работа будет выполняться только, когда вентилятор включен.
О принудительной системе
Принудительная вентиляция не напоминает естественную, ведь является поистине самой эффективной системой, которая участвует в достаточном воздухообмене частного дома, кухонных помещений и т.п. При правильном подборе параметров, когда учтена кратность воздухообмена, работа принудительной кухонной вентиляции будет эффективной и долгосрочной.
Принудительную вентиляционную систему обустраивают при проблематичной организации естественного типа и неэффективности других вентиляционных устройств. Принудительным устройством кухонное помещение оснащается в определенных случаях. Когда отдельно монтируются приточные клапаны, которые обеспечивают воздухообмен, и устанавливаются вытяжные вентиляторы у входа в веншахту. И то, и другое устройство работает по принципу механического нагнетания воздуха.
Если мы проводим принудительную систему, то важно помнить о разнообразии существующих вариантов, некоторые из них являются полностью автоматическими, а некоторые имеют специальные датчики, направленные на определения уровня влажности и температуры. Подобное дополнительное обустройство нужно для более экономичного расчёта электроэнергии. Выбирая технику в домашний уголок, учитывайте некоторые факторы
Выбирая технику в домашний уголок, учитывайте некоторые факторы.
- При установке принудительной системы вентиляционных каналов лучшим выбором станет наборная вентиляция. Она устроит не только частный дом, но и другие крупногабаритные площади. Несмотря на то что существуют и менее габаритные варианты, для низких потолков ни один из них не подойдёт.
- Можно остановить выбор на моноблочной принудительной вентиляции. Подобное вентиляционное устройства полностью автоматизировано, имеет нагнетающий и вытягивающий воздух вентилятор, фильтры, направленные на тонкую и грубую очистку и удаление грязи, калорифер и охладительную секцию.
Совместить сказанное можно, подведя итоги о работе принудительной системы. Установленный вентиляционный принудительный прибор необходим для домов с нерабочей естественной системой. Необходимость в вентиляционном устройстве принудительно типа есть и у тех, у кого воздух не поступает из улицы в дом, не подвергается очищения, не выходит на улицу.
2 Классификация систем вентиляции

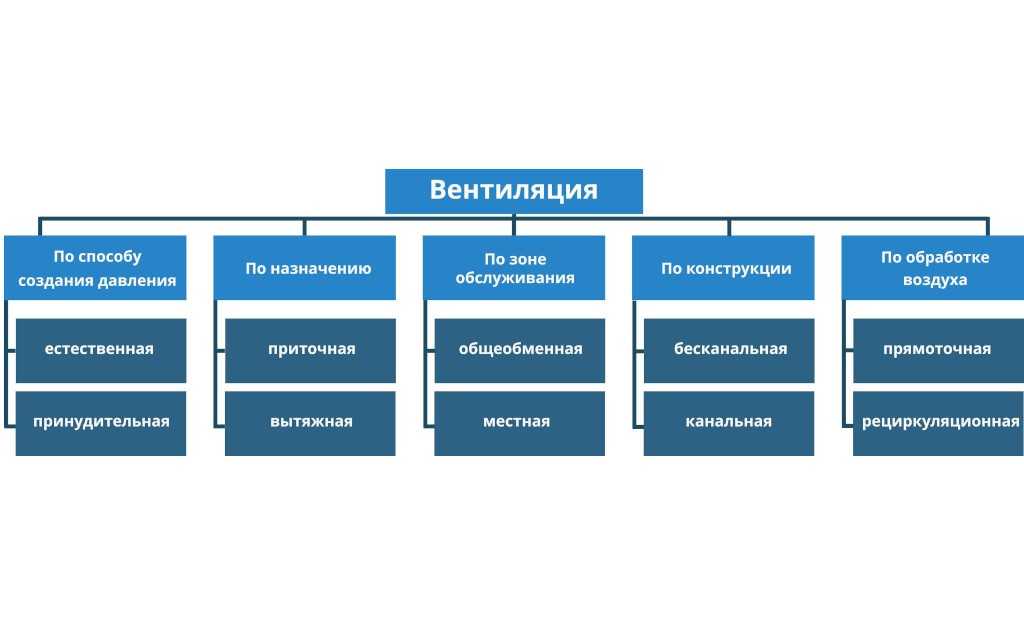

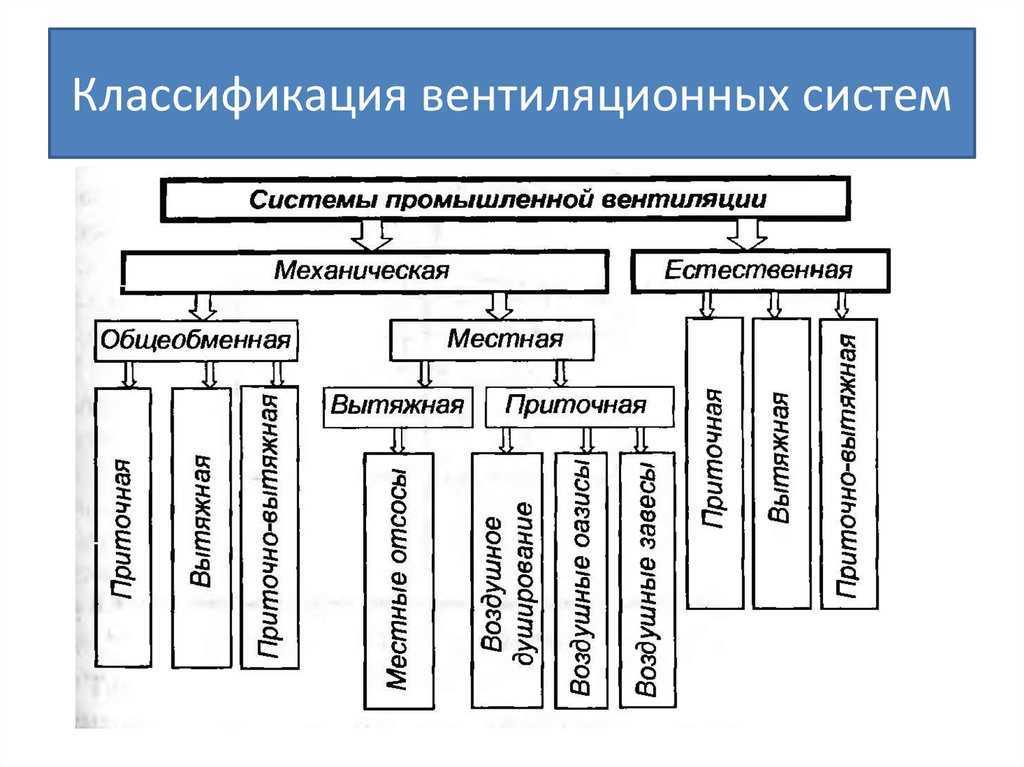

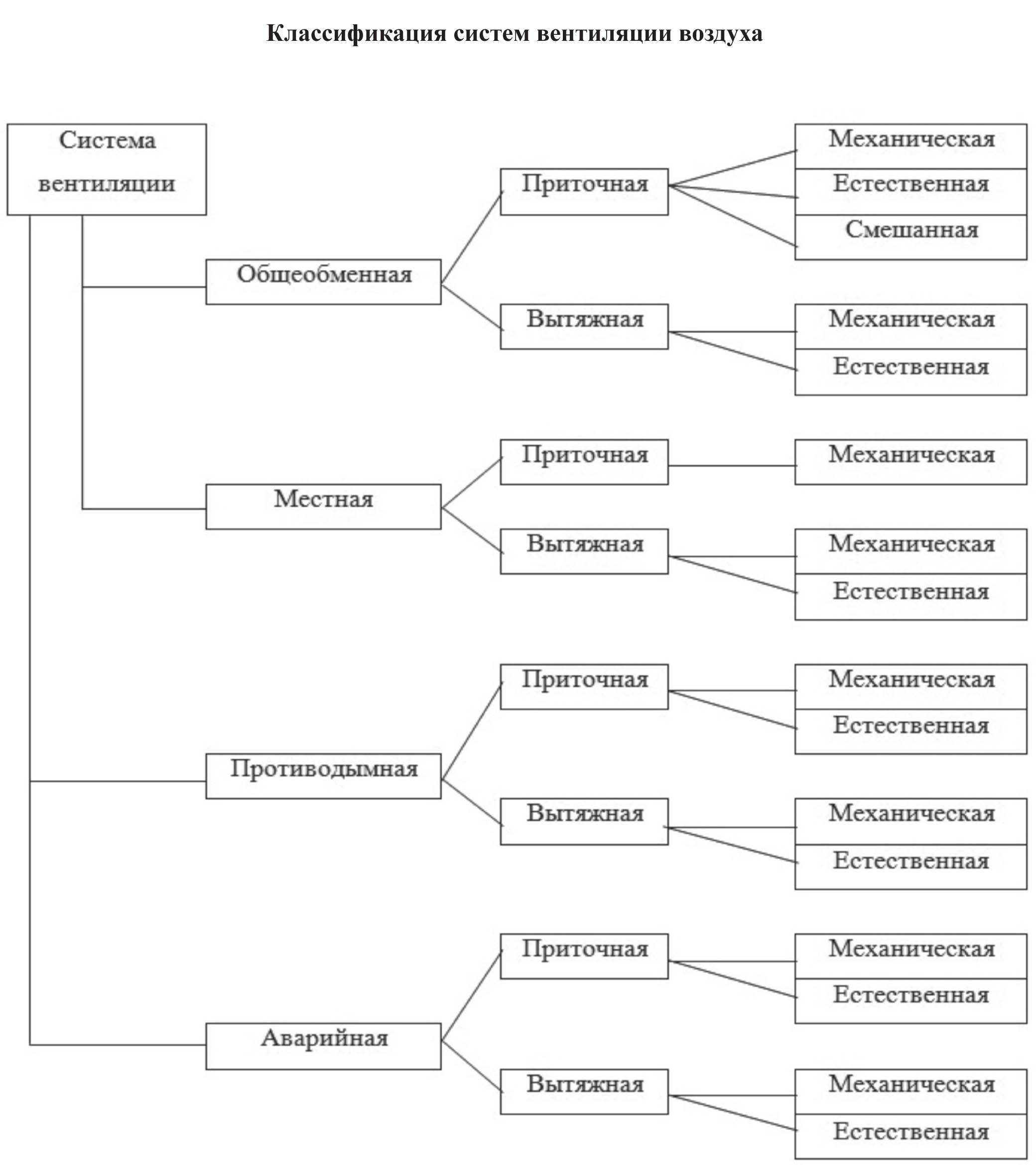

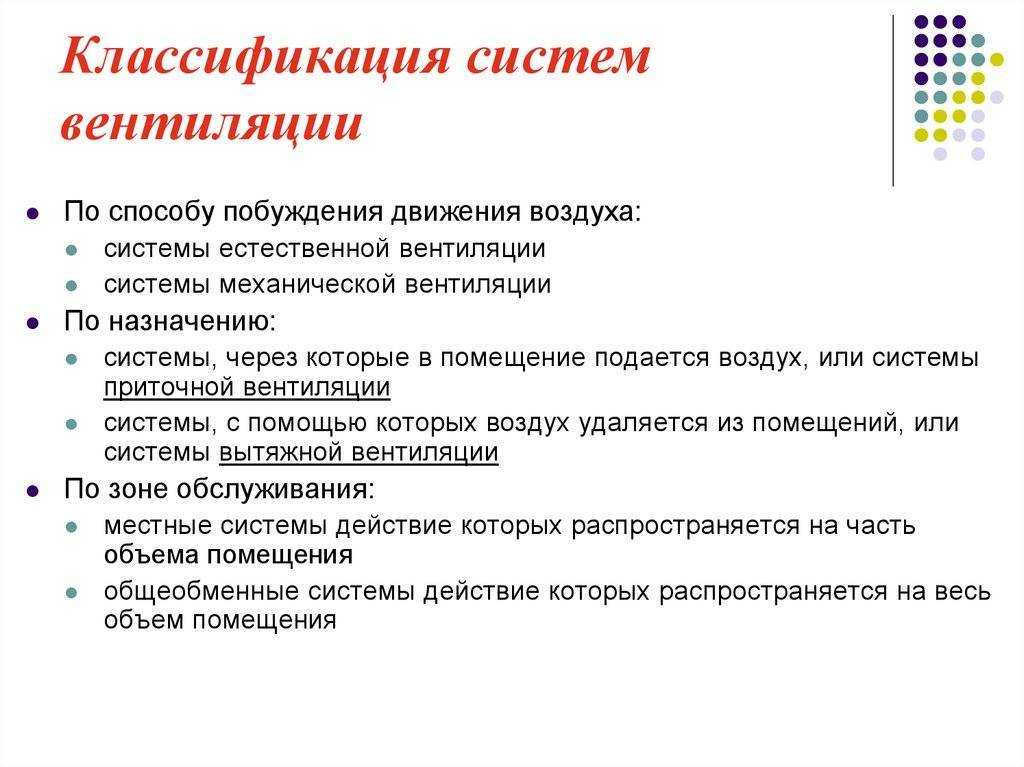

Системы вентиляции классифицируются по следующим основным признакам:
- по способу перемещения воздуха — естественная или искусственная (механическая) система вентиляции;
- по назначению — приточная или вытяжная;
- по зоне обслуживания — местная или общеобменная;
- по конструктивному исполнению — наборная или моноблочная.

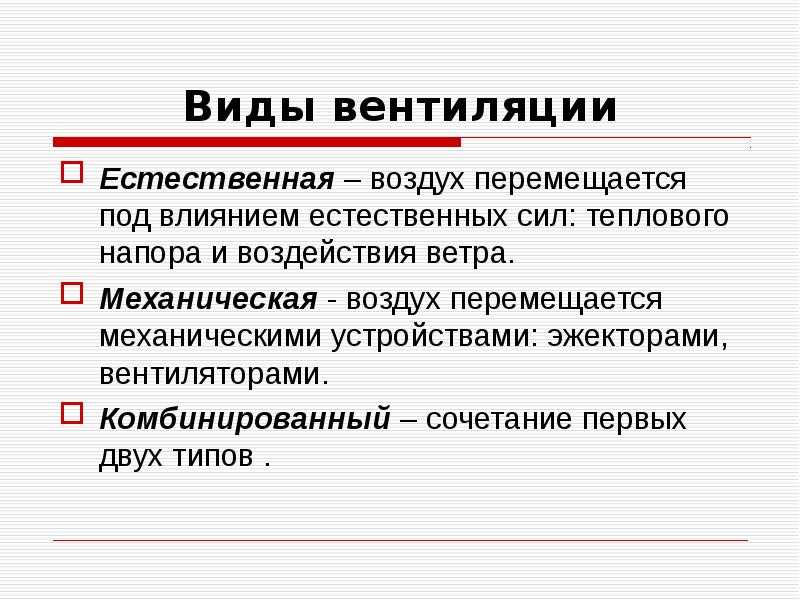

2.1 Естественная и механическая вентиляция
Естественная вентиляция — это система вентиляции, не содержащая электрооборудования (вентиляторов, двигателей, приводов и т.п.). Перемещение воздуха в ней происходит за счёт разности температур, давления наружного воздуха и воздуха в помещении, ветрового давления. Естественная вентиляция существует во всех многоэтажных домах — это система вертикальных каналов (воздуховодов) с вентиляционными решётками на кухнях и в санузлах. Воздуховоды выводятся на крышу, там на них установлены специальные насадки — дефлекторы, которые усиливают отсасывание воздуха за счёт силы ветра. Приток свежего воздуха должен осуществляться через щели в дверях и оконных проёмах, открытые форточки. Эффективность работы естественной вентиляции очень сильно зависит от случайных факторов — направления ветра, температуры воздуха. Кроме того, воздуховоды со временем забиваются грязью, пылью, мусором, а приток свежего воздуха заметно уменьшается после установки в квартирах пластиковых окон.
В механических системах вентиляции используется оборудование и электроприборы, позволяющие перемещать воздух на значительные расстояния, а также при необходимости очищать и нагревать его. Механические системы способны обеспечить нужный уровень воздухообмена независимо от внешних условий, но и стоят они недёшево, и затраты электроэнергии на их работу могут быть довольно большими.
На практике часто используется так называемая смешанная вентиляция, т. е. одновременно естественная и механическая. Так, например, иногда достаточно бывает установить небольшие вентиляторы в вентиляционные каналы на кухне и в санузле. Существуют «умные» вентиляторы с автоматическим управлением, например, вентилятор для ванной, включающийся, когда уровень влажности превысит установленный предел, вентилятор для туалета, подсоединяемый к выключателю света. А для улучшения приточной вентиляции можно установить в фурнитуру окна или в стену приточные клапаны, через которые, за счёт разницы давления и температуры, будет поступать воздух с улицы. Клапан обычно оборудован диафрагмой, регулирующей количество поступающего воздуха. Он может также содержать фильтр для очистки поступающего воздуха, понижать уровень шума.
В каждом конкретном проекте только специалист сможет определить, какой тип вентиляции является наиболее эффективным, более экономичным и технически рациональным.
2.2 Приточная и вытяжная вентиляция
Приточная система служит для подачи в помещение свежего воздуха. Приточный воздух может подвергаться специальной обработке — очистке, нагреванию, увлажнению. Вытяжная система удаляет из помещения отработанный воздух. Обычно в помещении предусматриваются как приточные, так и вытяжные системы; их производительность должна быть сбалансирована, иначе будет образовываться недостаточное или избыточное давление, что приведет к неприятному эффекту «хлопающих дверей».
В помещениях может быть также предусмотрена только вытяжная или только приточная система вентиляции. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проёмы. А также удаляется из данного помещения наружу или перетекает в смежные помещения. Как приточная, так и вытяжная вентиляция могут устраиваться на рабочем месте (местная вентиляция), или для всего помещения (общеобменная вентиляция).
2.3 Наборная и моноблочная системы вентиляции
Наиболее распространёнными являются наборные системы вентиляции. Они собираются как конструктор из отдельных элементов (вентилятора, фильтра, шумоглушителя, воздуховодов и т.д.), причём элементы эти могут быть от разных производителей. Наборная система может быть спроектирована для любого помещения, от небольшой квартиры до целого здания, но грамотно рассчитать и спроектировать её сможет только специалист.
Моноблочная установка — это готовая система вентиляции, находящаяся целиком в одном корпусе. В моноблочной системе нередко установлен рекуператор – устройство, в котором происходит теплообмен холодного приточного воздуха с тёплым воздухом, удаляемым из помещения, что позволяет экономить от 30 до 90% электроэнергии. Установка моноблочной системы занимает несколько часов и не требует большого количества расходных материалов, но её удастся вписать далеко не в каждое помещение.
Местная вытяжная вентиляция
Местную вытяжную вентиляцию применяют, когда места выделений вредностей в помещении локализованы и можно не допустить их распространение по всему помещению. Местная вытяжная вентиляция в производственных помещениях обеспечивает улавливание и отвод вредных выделений: газов, дыма, пыли и частично выделяющегося от оборудования тепла. Для удаления вредностей применяют местные отсосы (укрытия в виде шкафов, зонты, бортовые отсосы, завесы, укрытия в виде кожухов у станков и др.).
Основные требования, которым они должны удовлетворять: место образования вредных выделений по возможности должно быть полностью укрыто; конструкция местного отсоса должна быть такой, чтобы отсос не мешал нормальной работе и не снижал производительность труда; вредные выделения необходимо удалять от места их образования в направлении их естественного движения (горячие газы и пары надо удалять вверх, холодные тяжелые газы и пыль — вниз);
Конструкции местных отсосов делят на группы: полуоткрытые отсосы (вытяжные шкафы, зонты) — объемы воздуха определяются расчетом; открытого типа (бортовые отсосы) — отвод вредных выделений достигается лишь при больших объемах отсасываемого воздуха. Основными элементами такой системы являются местные отсосы — укрытия (МО), всасывающая сеть воздуховодов (ВС), вентилятор (В) центробежного или осевого типа, ВШ — вытяжная шахта.
При устройстве местной вытяжной вентиляции для улавливания пылевыделений удаляемый из цеха воздух, перед выбросом его в атмосферу, должен быть предварительно очищен от пыли. Наиболее сложными вытяжными системами являются такие, в которых предусматривают очень высокую степень очистки воздуха от пыли с установкой последовательно двух или даже трех пылеуловителей (фильтров).
Фильтры карманные Серии ВЕНТС ФБК
Местные вытяжные системы, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования или выделения, не давая им распространиться в помещении. Благодаря значительной концентрации вредных веществ (паров, газов, пыли), обычно удается при небольшом объеме удаляемого воздуха достичь хорошего санитарно-гигиенического эффекта.
Местные системы не могут решить всех задач вентиляции: не все вредные выделения могут быть локализованы этими системами, например, вредные выделения, рассредоточенные на значительной площади или в объеме; подача воздуха в отдельные зоны помещения не может обеспечить необходимые условия воздушной среды, если работа производится на всей площади помещения или она связана с перемещением и т.д.
Общеобменные системы вентиляции, как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части. Такие системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения.
Механическая или искусственная вентиляция
В случаях, когда мощности естественной вентиляции недостаточно – необходима установка искусственной. Основа ее работы заключается в применении специальных устройств для вынужденного перемещения использованного воздуха и замене его на чистый. Одним из отличительных качеств этих систем является обработка воздуха. В зависимости от показаний происходит увлажнение, очистка, нагрев или охлаждение. Устройства, обеспечивающие выполнение этой работы: фильтры, пылеуловители, нагреватели, различные виды вентиляторов и воздуховодов. Проектирование зданий с данным видом вентиляции несет в себе большой объем работ еще перед установкой. На этом этапе должны присутствовать техническое, экономическое и санитарно-гигиеническое обоснование проекта. Важным является правильное определение того, какой вид вентиляции создает оптимальный микроклимат.
Схемы вентиляции жилых домов
В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.
В этом случае вентиляционные шахты не соединяются между собой, улучшается , а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.
К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:
- поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
- быстрое загрязнение общей трубы вентиляции;
- отсутствие шумоизоляции.
Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.
Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком
К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.
Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.
Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.
Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.
Общая информация
Слово «вентиляция» происходит от латинского «ventilatio», что в переводе означает проветривание. Под ней понимают регулируемый с помощью технических средств воздухообмен с целью создания наиболее благоприятных и комфортных условий для человека в жилых, производственных и других помещениях.
Обычно в любых помещениях за счет неплотности окон, дверей и прочих ограждений всегда происходит инфильтрация наружного воздуха, то есть происходит естественный воздухообмен, который принято называть неорганизованным. Вентиляция представляет собой организованный воздухообмен с применением различных технических средств — приточно-вытяжных установок, вентиляторов, систем чиллер-фанкойл и так далее.
К основным характеристикам воздухообмена можно отнести такие параметры как объем и кратность воздухообмена. Под объемом понимают количество воздуха в кубических метрах, поступаемого в помещение в течение часа. Минимальной нормой воздухообмена на одного взрослого человека считается 30 м³/час, на ребенка — 20 м³/час.
Кратность воздухообмена — это сколько раз меняется воздух в замкнутом помещении в течение часа. В зависимости от типа и назначения помещения устанавливаются нормы кратности воздухообмена. Так, например, для жилых комнат рекомендована кратность 0,5-1,0, а в кухнях воздух должен меняться более интенсивно и рекомендованная кратность составляет 3,0. Для производственных помещений данный показатель может сильно отличаться в зависимости от типа производства или деятельности, осуществляемых в данных помещениях.
При кратности воздухообмена менее 0,5 в час, человек начинает чувствовать себя некомфортно, появляется ощущение духоты, снижение работоспособности и т.д.
Вентиляторы
Вентиляторы можно устанавливать в любой комнате. Количество и мощность приборов зависит от метража помещения и его потребностей в воздухообмене. Вентиляторы устанавливаются в отверстия вытяжных каналов, в окна или стены с выводом на улицу.
Вентиляторы бывают вытяжные и приточные, с низкой, средней и высокой мощностью. Для работы приборов нужен доступ электричества.
Стоимость вентиляторов не очень высокая. Форма и размер подбирается индивидуально, в зависимости от того, куда планируется монтаж. Установить вентилятор в вентиляционный канал можно самостоятельно. Устанавливать прибор в стену сложнее, нужно пробивать отверстие под размер. Если нет специального инструмента, понадобиться помощь строителей.
