Ремонт проточного водонагревателя атмор своими руками (много фото!)

Ремонт проточного водонагревателя Атмор

Однако, в процессе эксплуатации проточный водонагреватель может столкнуться с различными проблемами, требующими ремонта. В случае, если вы обнаружили неисправность своего устройства, необходимо приступить к диагностике и ремонту. К счастью, ремонт проточного водонагревателя Атмор возможно выполнить своими руками.

Перед тем, как начать ремонт, необходимо проанализировать причину неисправности. Это может быть, например, неправильная настройка или засорение фильтров. Если вы не уверены в своих навыках ремонта, лучше обратиться к профессионалам. Они смогут провести полную диагностику устройства и определить причину неисправности.

Если вы решились на самостоятельный ремонт проточного водонагревателя Атмор, следуйте следующим рекомендациям:

Подготовка инструментов. Для ремонта проточного водонагревателя потребуются следующие инструменты: отвертка, гаечные ключи, мультиметр, труборез, ножницы для резки проводов, клещи, уровень.
Отключение электропитания. Перед началом ремонта необходимо отключить электропитание проточного водонагревателя. Во избежание несчастных случаев, отключите выключатель домашней электросети или выньте предохранитель.
Проверка элементов. Перед тем, как разбирать устройство, проведите проверку всех его элементов. Если у вас нет опыта, лучше всего обратиться к специалистам. В случае поломки контроллера или нагревательного элемента, их необходимо заменить новыми.
Очистка фильтров. Если проточный водонагреватель Атмор работает неправильно, причиной может быть засорение фильтров. Снимите фильтры и очистите их от накопившейся грязи и известковых отложений.
Проверка датчиков. Проверьте работу датчиков проточного водонагревателя. Их неправильная работа может вызывать неисправность устройства. При необходимости, замените датчики новыми.
Сборка и проверка. После выполнения всех ремонтных работ, соберите проточный водонагреватель и подключите его к электросети. Проверьте его работу и убедитесь, что все проблемы устранены.

Помните, что самостоятельный ремонт проточного водонагревателя Атмор требует определенных знаний и навыков. Если вы не уверены в своих силах, лучше всего обратиться к профессионалам.

Принцип действия и разновидности проточных водонагревателей

Как следует из названия – проточный водонагреватель успевает нагреть воду за то непродолжительное время, за которое она через него протекает. Для этого используются мощные нагревательные элементы – от 3 до 30 кВт, для разных моделей нагревателей. Если сравнить это с мощностью накопительных водонагревателей (как правило, от 1 до 3 кВт), то очевидно, что у проточного водонагревателя она заметно выше.

Однако, это далеко не всегда справедливо. Проточный водонагреватель работает только тогда, когда расходуется вода из крана – при закрытом кране он выключен, а накопительный водонагреватель поддерживает в нагретом состоянии воду постоянно – он включается даже тогда, когда вы не пользуетесь горячей водой. Поэтому, расход электроэнергии у проточного и накопительного водонагревателя – вполне сопоставим, зависит не только от мощности, но и от расхода воды, и в различных случаях преимущество может оказаться как у одного, так и у другого.

Проточные водонагреватели бывают двух разновидностей:

Однофазные;
Трехфазные.

Однофазные водонагреватели имеют небольшую мощность, и предназначены для использования, как правило, с одной точкой отбора воды – краном или душем. Они имеют небольшие габариты, и устанавливаются непосредственно рядом с местом отбора воды.

Внешний вид проточного водонагревателя на примере одной из моделей фабрики Атмор

Трехфазные водонагреватели обладают большей мощностью, соответственно способны нагревать больший объем воды за единицу времени, и могут использоваться для обеспечения горячей водой нескольких точек водоотбора.

Сильное изначальное охлаждение воды

Изначальное охлаждение воды может быть вызвано недостаточным давлением в системе водоснабжения или неправильной работой клапана смесителя. Если вода подается в водонагреватель слишком холодной, нагревательный элемент может не справиться с ее нагревом до нужной температуры.

Чтобы исправить эту проблему, вам необходимо убедиться, что вода, поступающая в водонагреватель, достаточно горячая. Проверьте давление в системе водоснабжения и убедитесь, что смеситель правильно работает. Если проблема не исчезает, возможно, необходимо обратиться к сервисному центру Atmor или вызвать специалиста для диагностики и ремонта вашего водонагревателя.

Диагностированные проблемы с электрическим водонагревателем

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 28.02.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Водонагреватель, установленный в большинстве домов, будет использовать либо природный газ (иногда пропан), либо электричество для нагрева воды. Некоторые из типичных проблем, которые возникают, являются общими для обоих типов, но другие проблемы уникальны для электрических водонагревателей.

Как работают электрические водонагреватели

Электрические водонагреватели используют мощность 120 или 240 вольт (чаще 240 вольт) для питания металлических нагревательных элементов, которые выступают в бак водонагревателя через боковую стенку.

Что может пойти не так?

Совершенно новый водонагреватель будет работать безотказно долгие годы, но по прошествии времени могут возникнуть общие проблемы.

Осадок : со временем на нижней половине бака может образоваться слой осадка из воды, который со временем может покрыть нижний нагревательный элемент. Это может значительно снизить эффективность водонагревателя, так как отложения эффективно покрывают нижний нагревательный элемент и не позволяют ему передавать свое тепло воде. На данном этапе, вероятно, пришло время заменить водонагреватель. Хотя регулярная промывка бака может в первую очередь предотвратить образование осадка, к тому времени, когда нижний нагревательный элемент будет закрыт, будет уже слишком поздно. На данный момент есть несколько вариантов, кроме замены водонагревателя.
Нагревательные элементы также могут перегореть : Самый очевидный симптом этой проблемы, если вы вдруг заметили, что обычно горячая вода, текущая из кранов, стала только теплой. Когда это происходит, вероятно, неисправен верхний нагревательный элемент. Вышедший из строя нижний элемент проявляет несколько иной симптом: вода, поступающая из крана, сначала идет довольно горячей, но затем быстро становится холодной. Замена нагревательного элемента — довольно простая работа, доступная большинству домашних мастеров.
Термостат : Термостат представляет собой устройство, установленное на передней части водонагревателя и позволяющее регулировать температуру воды, подаваемой в краны. У электрических водонагревателей он обычно находится под панелью доступа сбоку от водонагревателя или может располагаться спереди. Решение проблемы с горячей водой может быть таким же простым, как изменение настройки температуры. Также проверьте кнопку сброса на термостате — красную кнопку, расположенную в верхней части термостата. Иногда простой сброс этого дна приводит к тому, что нагреватель снова начинает работать. Однако проблема с термостатом довольно необычна — гораздо более вероятно, что проблема связана с перегоревшим нагревательным элементом.

Советы по самоделке

Как и в случае любого электрического проекта, который вы пытаетесь выполнить самостоятельно, всегда отключайте питание цепи перед началом работы с водонагревателем и соблюдайте все остальные правила электробезопасности.

При замене нагревательных элементов убедитесь, что они соответствуют напряжению и номинальной мощности, указанным на паспортной табличке элемента. Например, никогда не заменяйте элемент на 120 вольт элементом на 240 вольт. Если вы не уверены в мощности, отнесите старый нагревательный элемент в ближайший магазин сантехники и попросите подходящую замену.

Если вам нужно заменить термостат или нагревательные элементы, обязательно нарисуйте схему подключения проводов при удалении старых или пометьте каждый провод при его отсоединении.

Возможные неисправности проточного водонагревателя

Проблемы возникающие в процессе эксплуатации свойственны всем электронагревательным приборам с тэнами. Со временем на тэне (нагревательном элементе) появляется накипь, и чем жестче вода(большое содержание солей), тем быстрее тэн обрастает плотным слоем накипи. Накипь снижает теплоотдачу тэна. Вода не успевает прогреваться, а сам тэн наоборот – перегревается. В результате на трубке тэна могут появиться трещины, вода попадает на спираль, которая находится под напряжением сети. И если ваш водонагреватель подключен к сети, а заземление к нему не подключено, то в лучшем случае вы почувствуете неприятное пощипывание от электрического тока, а про худшее сами догадайтесь! Кстати это касается не только проточных водонагревателей, заземлять обязательно нужно все электроприборы, у которых тех.условиями предусмотрена возможность заземления.
Маленький совет тем, кто пользуется электрическими водонагревателями, проточными и не только!
Главное! Обеспечьте водонагреватель надежным заземлением и автоматом защиты, а еще лучше подключить его через УЗО. Доверьте эту работу хорошему специалисту — электрику, и не стоит надеяться на авось…

Обслуживание проточного электрического водонагревателя

Чтоб не допускать преждевременного выхода из строя тэна, нужно через какое-то время (месяц – полгода — год) произвести чистку от накипи. А для этого нужно:

Обесточить водонагреватель и отключить подачу воды
Разобрать корпус водонагревателя (2 винта сверху и 2 снизу).
Вынуть колбу с тэнами.
Открутить крышку крепления тэнов
Вынуть тэны и прокипятить в лимонной кислоте.

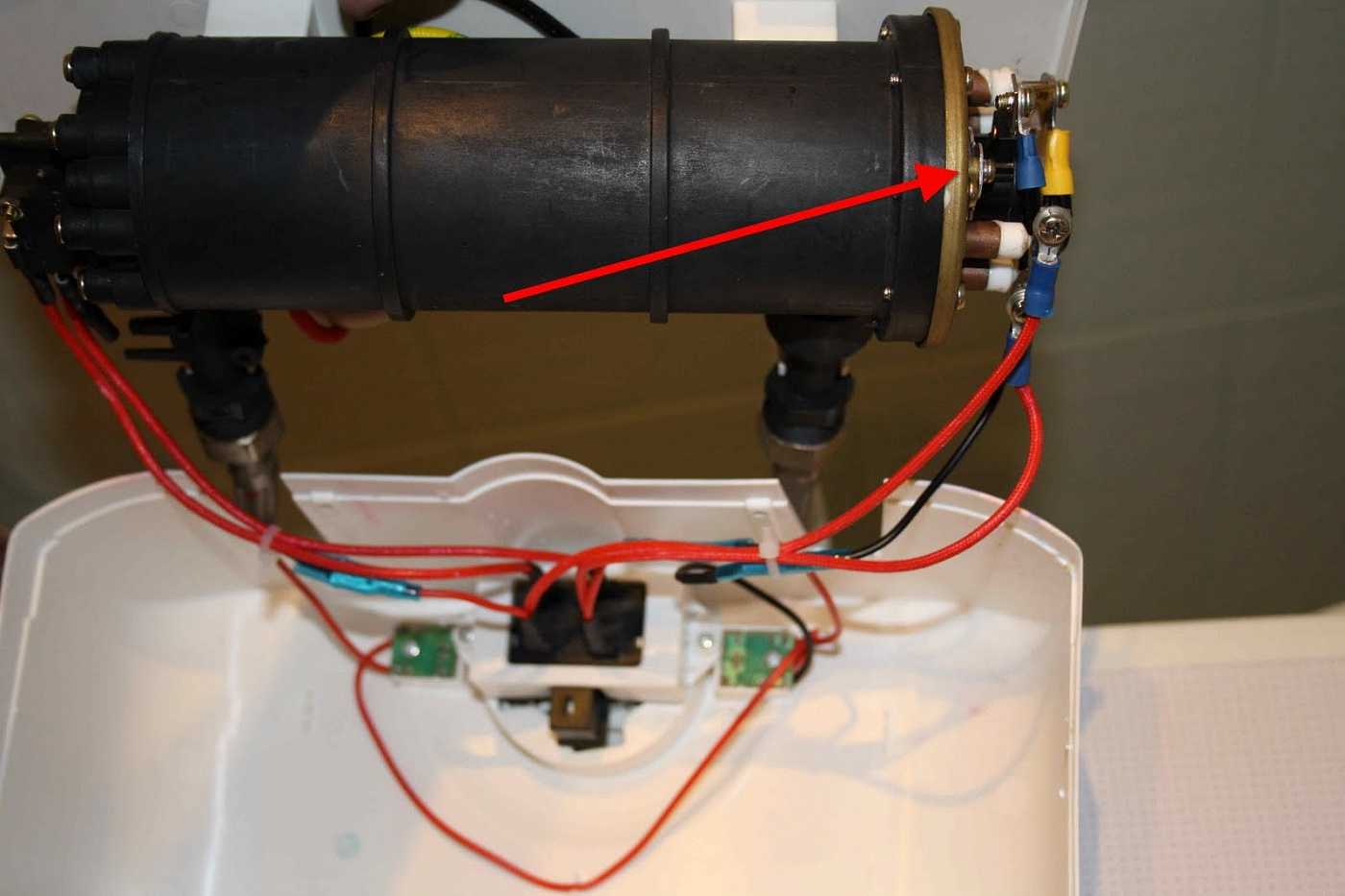

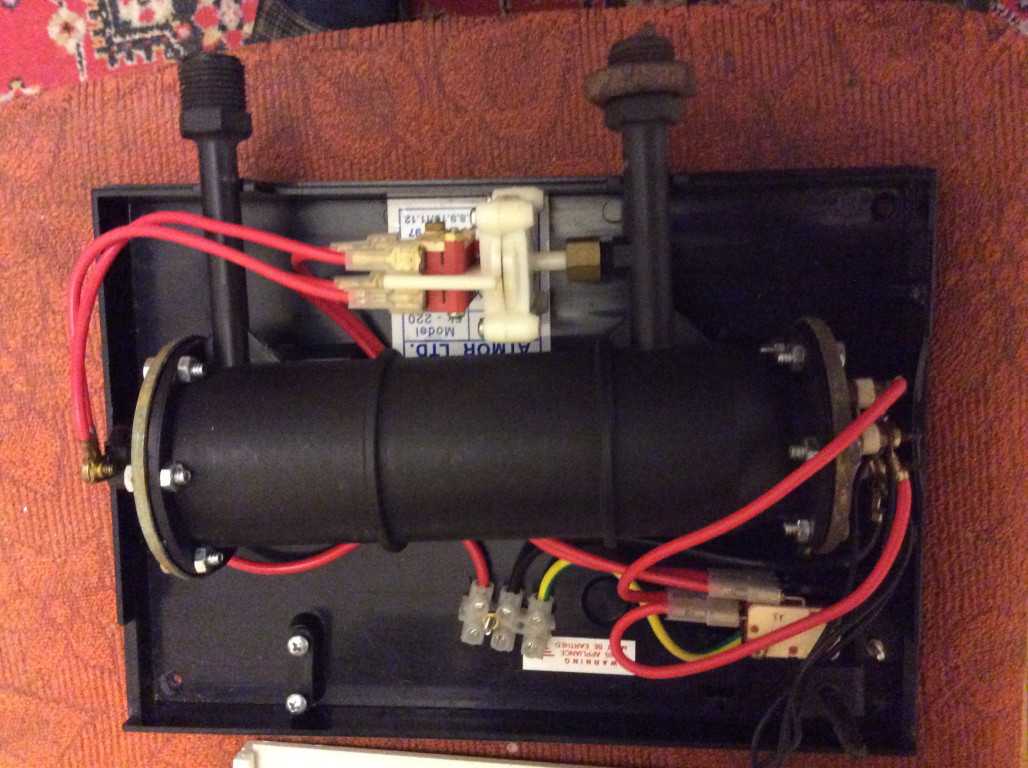

Проточный электрический водонагреватель Atmor со снятой крышкойДатчик давления водонагревателяГайка крепления теновТак «обрастают» накипью тены проточного водонагревателя

После кипячения в растворе лимонной кислоты, накипь размягчится и тогда её можно удалить. Ножом отковыривать накипь не стоит, чтобы не повредить трубку тэна. Можно использовать щетку. Вместо лимонной кислоты можно использовать «Антинакипин». После очистки внимательно осматриваем тен, а при наличии трещин и деформаций обязательно его нужно заменить. Купить новый в наше время не проблема, например в магазине «Озон». Там есть, как отдельно новые тены, так и в сборе с колбой — бачком. Если неисправен или работает не правильно датчик давления, то его следует также заменить. Датчик давления должен срабатывать при подаче воды в кран определенного давления. Можно услышать негромкий щелчек при открытии крана подачи.Также рекомендуется сменить на новое уплотнительное кольцо ТЭНа (можно подобрать в магазине сантехники).

Когда будете разбирать водонагреватель, то сфотографируйте или зарисуйте расположение и подключение проводов, чтоб при сборке не перепутать их местами

При сборке обращаем внимание чтобы не было оплавленных проводов и контактов.
Как часто следует чистить тэн у нагревателя? Тут каждый решает самостоятельно, ведь многое зависит от интенсивности использования нагревателя и от жесткости воды

Особенности использования проточных водонагревателей

Проточные водонагреватели чувствительны к расходу воды – при большом напоре они могут не успевать ее нагревать, и кроме того, имеет значение температура холодной воды на входе – если летом она может быть около 15С, то зимой бывает и 5С.

Пример комплектации проточного водонагревателя от производителя Атмор

Естественно, чем выше мощность водонагревателя – тем с большим расходом воды и с более низкой ее исходной температурой он может справиться. Поэтому, если проточный водонагреватель вам необходим для того, чтобы иметь возможность принять теплый душ на даче летом – вам вполне хватит и 3кВт, а если вы планируете пользоваться им зимой – понадобится мощность побольше.

Проточный водонагреватель значительно удобнее накопительного при применении в загородном доме или на даче, хотя бы потому, что слив воды из него и консервация на зимний период представляет значительно меньшую проблему, и он может работать при меньших напорах воды.

И еще важный момент – хотя проточные водонагреватели устанавливаются в непосредственной близости от точек водоотбора, необходимо исключить попадание на них потока воды или водяных брызг – об этом прямо говорится в инструкциях по эксплуатации.

Возможные причины нагревания воды проточным водонагревателем Atmor

Проточные водонагреватели Atmor пользуются большой популярностью благодаря своей эффективности и надежности. Однако, иногда пользователи сталкиваются с проблемой, когда вода не нагревается или нагревается недостаточно быстро. В данном разделе мы рассмотрим возможные причины таких проблем и способы их решения.

1. Низкое давление воды

Одной из главных причин недостаточного или отсутствия нагрева воды в проточном водонагревателе Atmor является низкое давление воды. Низкое давление может быть вызвано различными факторами, такими как засорение фильтров и пробки. Рекомендуется регулярно чистить фильтры и проверять состояние водопроводных труб. В случае необходимости, можно обратиться к профессионалам для ремонта или замены труб.

2. Неправильная настройка температуры

Еще одна возможная причина проблем с нагреванием воды может быть связана с неправильной настройкой температуры на водонагревателе. Убедитесь, что температура установлена достаточно высокой для получения горячей воды. Возможно, вам понадобится скорректировать настройки на приборе или проконсультироваться с производителем.

3. Неисправность нагревательного элемента

Одна из самых серьезных причин недостаточного нагрева воды может быть связана с неисправностью нагревательного элемента в проточном водонагревателе Atmor. В этом случае, лучше всего обратиться к сервисному центру производителя или к квалифицированному специалисту для диагностики и ремонта устройства. Обычно неисправный нагревательный элемент требует замены.

4. Недостаточная мощность

Еще одна возможная причина проблем с нагреванием воды может быть связана с недостаточной мощностью проточного водонагревателя Atmor. Если у вас крупное помещение или потребление горячей воды больше обычного, возможно, вам понадобится более мощный водонагреватель. Рекомендуется обратиться к производителю или квалифицированным специалистам для выбора подходящей мощности.

5. Другие факторы

Кроме вышеперечисленных причин, недостаточное или отсутствие нагрева воды в проточном водонагревателе Atmor может быть связано с другими факторами, такими как неправильный монтаж, повреждение прибора или проблемы с электрическим подключением. В этих случаях, необходимо обратиться к производителю или сервисному центру для диагностики и решения проблемы.

В целом, если у вас возникли проблемы с нагреванием воды проточным водонагревателем Atmor, рекомендуется проверить вышеперечисленные причины и принять соответствующие меры для их решения. В случае необходимости, всегда лучше обратиться к производителю или специалисту для получения консультации и помощи.

Ремонт проточного водонагревателя своими руками: элементарное содействие технике

Бытовые проточные водонагреватели отличаются компактностью при мощности до 15 кВт. Перед установкой получают разрешительные документы, превышение лимита нагрузки на электросети приводит к срабатыванию защиты, многоквартирный дом окажется обесточенным.

Высокая потребляемая мощность проточных водонагревателей связана с потребностью нагревать большое количество воды. 2 кВт хватит для мытья рук или посуды. 3,5 кВт порадуют чуть теплой водой для душа. Электропроводка стандартной «хрущевки» ограничена 5 кВт.

Рассмотрим некоторые аспекты самостоятельного ремонта проточных водонагревателей.

Неизолированные спирали в проточных водонагревателях

Неизолированные спирали в накопительных водонагревателях представляют серьезную угрозу жизни человека. Устранять неисправность нагревательного элемента, просто наматывая нихромовую проволоку поверх стержня, категорически запрещено.

Конструкция проточного водонагревателя принципиально отличается от накопительного: бак как таковой отсутствует, ТЭН помещен в емкость размера чуть большего, нежели сам нагревательный элемент, сделанную из меди. Устройство оборудовано двумя степенями защиты: термостат, поддерживающий температуру воды; проточный датчик, выключающий ТЭН, когда подача воды прекращается.

С электричеством и водой не шутят, когда речь идет о человеческих жизнях. Запрещено, как пишут порой, помещать неизолированные спирали нихрома в медные баки, которые часто соединяются медными трубками

Это называется убийство по неосторожности

Наконец, довод читателям! Специально покрывается нихром керамикой, чтобы поменьше образовывалось накипи. Металл – непревзойденная основа для отложения солей. Его снабжают инертной оболочкой не случайно.

Электрические проточные водонагреватели

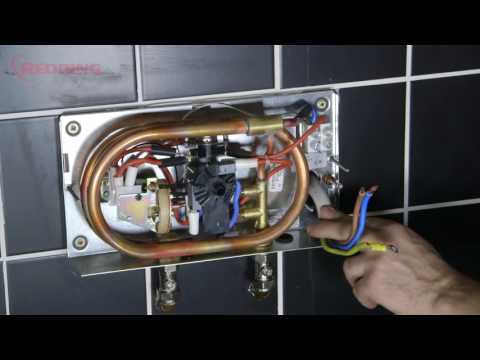

Электрические проточные водонагреватели устроены по-другому, нежели накопительные. Бак маленький, резервуар медный, поэтому не требуется магниевый анод, что дополнительно экономит место. В проточном водонагревателе минимум две степени защиты:

Традиционный термостат, контролирующий температуру воды.
Проточный датчик, защищающий от включения при отсутствии расхода.

Две ступени дублируют друг друга. Если включить пустой накопительный водонагреватель, прибор сгорит, если щуп термостата не контактирует со спиралью.

Особенности проточных водонагревателей:

В проточных водонагревателях используются керамические спирали. При отслоении части покрытия, срабатывает дифференциальный автомат защиты.
Использование керамических спиралей в проточных водонагревателях экономически выгодно: КПД составляет 98,5%, накипь образуется в мизерных количествах. Водонагреватели с керамическими спиралями изготавливают неразборными.
Съемным ТЭНом укомплектованы не все модели. Починка несъемного нагревательного элемента подразумевает вскрытие медной оболочки, которую потом вновь заваривают или запаивают.

Хотя электрические проточные водонагреватели подключаются через автомат защиты, при прекращении подачи воды предохранитель отключит нагрев не сразу. Кусок проволоки несколько минут выдерживает нагрузку, ограничивая потребление тока.

Газовые проточные водонагреватели

Устройствам требуется регулярное техобслуживание: смазка внутренних клапанов, предотвращающих утечку газа и протечку воды. Подвижные штоки периодически смазывают, заменяют резиновые или силиконовые прокладки.

При проведении работ вентили перекрывают. После обработки узлы обмыливают, чтобы убедиться в герметичности соединений.

При переводе водонагревателя на новый тип газа, тривиальная подстройка давления не дает нужный результат. Приходится покупать новые комплектующие, например, сопло запальной горелки. Без дополнительной регулировки водяной клапан работает некорректно: сильный поток газа может отжать пружину, и при отсутствии подачи воды поступление газа на главную горелку продолжится.

Газовые проточные водонагреватели

Утечка воды: как не потерять горячее водоснабжение?

Утечка воды в системе горячего водоснабжения может стать серьезной проблемой, которая приведет к потере горячей воды и неудобствам в хозяйстве. Часто утечка возникает из-за поломки узлов и деталей проточного водонагревателя. Чтобы предотвратить потерю горячего водоснабжения, необходимо принять решительные меры по устранению утечки.

Как только вы обнаружили утечку воды, первым шагом должно быть выключение горячего водоснабжения. Для этого вы можете закрыть кран подачи горячей воды к проточному водонагревателю или главный кран водоснабжения в вашем доме. Это позволит предотвратить дальнейшую утечку и потерю горячей воды.

Далее необходимо выявить причину утечки и принять меры для ее устранения. Одной из самых распространенных причин утечки является повреждение трубопроводов или соединительных элементов проточного водонагревателя. В таком случае необходимо заменить поврежденные детали или ремонтировать трубопроводы.

Однако перед началом ремонта рекомендуется обратиться к специалисту, который сможет диагностировать причину утечки и предложить наиболее эффективное решение. Постоянная утечка воды может свидетельствовать о серьезных поломках, которые требуют квалифицированного ремонта или замены водонагревателя.

Для предотвращения утечек рекомендуется проводить регулярную проверку системы горячего водоснабжения. Это включает в себя осмотр труб, соединительных элементов и клапанов проточного водонагревателя. При обнаружении любых повреждений или слабого крепления деталей рекомендуется немедленно принять меры для их устранения.

Не забывайте, что регулярное техническое обслуживание и профилактические работы помогут избежать множества проблем с системой горячего водоснабжения, включая утечки и потерю горячей воды. Следуйте рекомендациям производителя и проводите технические осмотры в соответствии с графиком.

Проточный водонагреватель Атмор

Комфортные бытовые условия сложно представить без горячего водоснабжения. Тем не менее, систематическими перебоями с подачей ГВС по графику или без графика мало кого удивишь. Надоело терпеть временно отсутствие горячей воды в городской квартире, обходиться без теплого душа на даче или просто захотелось наладить быт в частном доме? Все эти проблемы решаются элементарной установкой проточника или бойлера. Один обеспечивает бесперебойную подачу воды при необходимости, а другой, решая аналогичную задачу, поможет еще и сэкономить на оплате счетов за электричество.

В настоящее время существует огромное количество торговых марок, занимающихся производством проточных водонагревателей. Хорошей репутацией пользуется израильский бренд Атмор. Проточный водонагреватель, выпускаемый этой компанией обладает неплохими эксплуатационными показателями, отличается удобством и безопасностью использования. Особенности водонагревательного оборудования Atmor, инструкция по установке, ремонт своими руками и отзывы покупателей – обо всем этом читайте далее.
