Регулировка дверей-купе своими руками

2 Дверь открывается легко, но с отчётливым звуком трения

Иногда проблема возникает из-за небрежного монтажа декоративного карниза — если эту деталь выравнивали с помощью мягких подкладок, то зазор между ней и полотном мог со временем сойти на нет. Таким образом, прежде всего следует осмотреть карниз и при необходимости приподнять его с помощью новых подкладок из дерева или обрезков фанеры.

Возможно, что полотно покоробилось и стало задевать за напольный плинтус. Тогда придётся заменить плинтус на более узкий, или увеличить относ трека и флажка от стены, или заменить полотно.

Наконец, шум может быть вызван загрязнением трека и роликов либо износом подшипников. Чтобы осмотреть рельс и каретки, нужно снят ь полотно, выкрутив винты подвесов из кареток. Если шумят подшипники, скорее всего, придётся покупать новый механизм (впрочем, есть шанс найти в продаже каретки того же типоразмера).

Регулируем двери шкафа-купе

Для начала рассмотрим, в каких случаях может потребоваться регулировка дверей шкафа купе:

• Перекос двери, при котором между ее торцом и боковой стенкой шкафа в месте примыкания образуется зазор в верхней или нижней части.
• Неправильная работа стопора-фиксатора. При этом закрываемая дверь может самопроизвольно открываться либо не закрываться до конца.

Разберем подробно, как устранить каждую из указанных проблем.

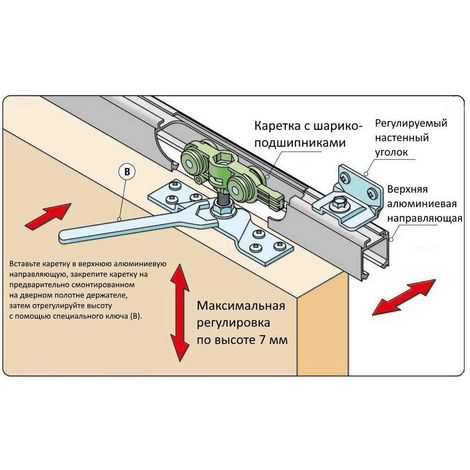

Как устранить перекос двери-купе

Существует несколько типов фурнитуры для шкафов-купе, поэтому не существует единого способа регулировки, подходящего для каждого из них. Мы представим инструкцию по регулировке наиболее распространенного типа фурнитуры, который устанавливают в шкафах-купе в большинстве случаев. Итак, работы выполняют следующим образом:

1. С нижней части торца проблемной двери, примыкающего к боковой стенке шкафа, отклеивают (при наличии) клейкую ленту-уплотнитель, предоставляя тем самым доступ к регулировочному отверстию.
2. Вставляют в отверстие ключ-шестигранник подходящего размера и производят вращения. Если необходимо приподнять регулируемый край двери, ключ вращают по часовой стрелке, если опустить – против нее.

О необходимости подъема или опускания можно узнать по расположению зазора. Если он находится в верхней части примыкания, данный край двери нужно опустить, если в нижней части – приподнять.

3. Выполнив оборот шестигранника в ту или иную сторону, проверяют изменение зазора. Уменьшение щели будет означать, что направление регулировки выбрано верно.
4. Регулировку продолжают до получения желаемого результата, после чего приклеивают уплотнитель на прежнее место.

Как зафиксировать открывающуюся дверь шкафа-купе

Удерживание дверей шкафа на месте достигается за счет такого элемента фурнитуры, как стопор-фиксатор. Он представляет собой металлическую скобу, которая вставляется в паз, служащий направляющим для роликов двери. Скоба имеет 2 усика, между которыми образуется углубление. Попадая в него, ролик фиксируется на месте и предотвращает тем самым самопроизвольный откат двери.

Изменением положения фиксатора в пазу можно устранить произвольное открывание двери

Задача регулировщика состоит в том, чтобы выбрать правильное положение стопора в пазу, а также оптимальную глубину желоба, образуемого усиками скобы.

Выполняется регулировка сдвижной двери согласно следующей инструкции:

1. Закрывают дверь шкафа до конца и намечают место пребывания дверного ролика.
2. Открывают дверь и передвигают стопор так, чтоб его углубление совпало с намеченным местом. Таким образом, достигают фиксации двери в нужном положении.
3. Далее регулируют глубину выемки, образованную усиками. При помощи, например, отвертки каждый из усиков понемногу выгибают вверх и проверяют результат. В итоге, дверь при резком закрытии должна не по инерции открываться, а останавливаться и фиксироваться в заданном положении.

Особенности ремонта в зависимости от конструкции

В соответствии с требованиями заказчика устанавливают 2 вида конструкций: с пеналом и без него. Ремонт каждого типа имеет свои особенности.

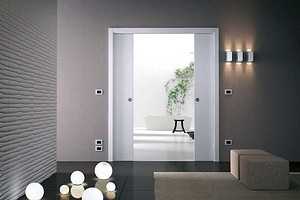

Дверь с пеналом

Конструкция с пеналом имеет сходство с видеокассетой. При монтаже удаляют внутреннюю часть стены и обрамляют ее в жесткий короб. Внутри устанавливают раздвижную систему. Полотно заезжает в освобожденное пространство подобно кассете, которая прячется в коробку. Образовавшиеся выемки прикрывают листами гипсокартона, а затем чистовыми строительными материалами — штукатуркой, краской или обоями.

Во время ремонта раздвижной автоматической двери владелец может снять дверное полотно. Это преимущество позволяет избежать повреждения деталей. Регулировку рельс проводят с использованием уровня. Направляющие располагают строго в горизонтальном положении, иначе конструкция перекосится и перестанет закрываться.

Дверь с наружным скольжением

К наружному типу скольжения относят системы в душевых кабинах. Естественный износ элементов ускоряется агрессивными моющими средствами и жесткой водой. Под их действием вымывается смазка, забиваются мелкие отверстия, растрескивается пластик, на металлических деталях появляется коррозия

При замене роликов, в кабине обращают внимание на их тип. Фиксированные механизмы используют в квадратных и прямоугольных кабинках, поворотные — в округлых

Раздвижные системы открывания устанавливаются также в шкафах-купе. Ремонт проводят с помощью регулирующих ножек под нижней планкой корпуса.

При возникновении проблемы с движением створок, нужно пересмотреть содержимое шкафа. Возможно, конструкция не закрывается из-за избытка вещей, и ремонт не понадобится.

4 Поломка дверного доводчика

В большинстве конструкций регулировочные гайки и фиксаторы ограничителей хода доступны без снятия полотна: достаточно отвинтить декоративный карниз. Фото: Владимир Григорьев/Burda Media

Сегодня наиболее распространены устройства на основе пружин растяжения и кручения; иногда (впрочем, крайне редко) эти пружины обрываются, и тогда приходится менять доводчик. Старые модели с противовесом боятся грязи и пыли — чтобы заедающий механизм снова заработал, достаточно почистить его и слегка смазать оси блоков.

О способах монтажа

Обычно сдвижную дверь монтируют открыто (схема «вдоль стены») или сооружают для неё пенал, который становится частью межкомнатной перегородки.

Если выбрана схема «вдоль стены», то рельс крепят над проёмом и закрывают декоративным карнизом. Механизм легко снять для осмотра и ремонта. Если же дверная створка убирается в пенал, то рельс крепят к верхним деталям металлического каркаса этой конструкции. Добраться до механизма двери с пеналом без демонтажа листовой обшивки можно, только если предусмотрен съёмный рельс (запатентован фирмой Eclisse).

Как заменить сломанный замок в двери своими руками, если отремонтировать его нельзя

На это устройство приходится главная нагрузка, поэтому они очень часто выходят из строя. Признаки того, что его пора ремонтировать или менять: очень плохо закрывается, ручки прокручиваются. Это говорит о том, что личинка запирающего устройства непригодна и пришла пора его сменить.

• Первое что необходимо сделать — вынуть личинку, для этого на торцевой планке выкручиваются шурупы, после чего она снимается достаточно просто;
• демонтируются декоративные планки вместе с ручками;
• оставшиеся крепежи аккуратно открутить, вынуть корпус устройства;
• после чего покупается новое запирающее устройство, подходящее по размеру (чтобы не сверлить новые отверстия) или аналогичную модель, и монтируется в замочный проем.

Более детально процесс ремонта показан в видеоролике:

4 Поломка дверного доводчика

В большинстве конструкций регулировочные гайки и фиксаторы ограничителей хода доступны без снятия полотна: достаточно отвинтить декоративный карниз. Фото: Владимир Григорьев/Burda Media

Сегодня наиболее распространены устройства на основе пружин растяжения и кручения; иногда (впрочем, крайне редко) эти пружины обрываются, и тогда приходится менять доводчик. Старые модели с противовесом боятся грязи и пыли — чтобы заедающий механизм снова заработал, достаточно почистить его и слегка смазать оси блоков.

О способах монтажа

Обычно сдвижную дверь монтируют открыто (схема «вдоль стены») или сооружают для неё пенал, который становится частью межкомнатной перегородки.

Если выбрана схема «вдоль стены», то рельс крепят над проёмом и закрывают декоративным карнизом. Механизм легко снять для осмотра и ремонта. Если же дверная створка убирается в пенал, то рельс крепят к верхним деталям металлического каркаса этой конструкции. Добраться до механизма двери с пеналом без демонтажа листовой обшивки можно, только если предусмотрен съёмный рельс (запатентован фирмой Eclisse).

Источник

Крепление стопоров и доводчиков

Стопоры предназначены для того, чтобы останавливать движение дверного полотна по направляющей и не дать соскочить кареткам из паза. Эти элементы нужно правильно разместить. В особенности это касается складной многостворчатой двери. Благодаря стопорам створки будут сходиться неплотно, и соединение между ними не повредится.

Такими ограничителями служат специальные заглушки, изготовленные под профиль направляющей рейки или имеющие вид шпилек, которые крепятся к направляющей в определенном месте.

Ограничители должны иметь упоры, изготовленные из резины или мягкого пластика. Это предотвратит механизм от ударов при открытии двери, благодаря чему он дольше прослужит.

Сдвижные двери в квартире: 4 самые частые поломки и способы их исправить

Простейший механизм сдвижной однопольной двери с верхним подвесом состоит из верхнего направляющего рельса (трека), оснащённого боковыми стопорами (ограничителями хода), двух роликовых кареток и напольного направляющего флажка, который предотвращает раскачивание полотна. У двупольной (раздвижной) двери соответственно флажков два, а кареток четыре. Обе конструкции всё чаще оборудуют доводчиком — устройством, автоматически плавно закрывающим дверь.

Накладной рельс сравнительно легко демонтируется, в отличие от встроенного в потолок. Фото: Tre-P & Tre-Piu

Поломки могут быть связаны как с недостатками механизма, так и с монтажным бpaком. Итак, рассмотрим наиболее распространённые проблемы.

Регулировка готовой раздвижной двери

Поскольку основная настройка реек в горизонтальном положении для устранения самопроизвольного открывания или закрывания двери была произведена ранее, то настройка собственно дверного полотна выполняется для правильного визуального восприятия. Дверное полотно должно четко прилегать к ограничителям и быть параллельным полу. Произведя такую настройку, можно визуально подкорректировать неровность поверхности пола и стены.

Когда все этапы сборки раздвижной межкомнатной двери будут закончены, нужно окончательно проверить легкость и плавность ее хода и работу запирающего механизма и замка. Если все работает четко и слаженно, то установку раздвижной двери можно считать успешной.

Что такое рельсовый механизм, преимущества и недостатки

Рельсовый механизм – это главная деталь любой раздвижной двери, который позволяет откатывать полотно для её открывания. Данный механизм имеет ряд неоспоримых преимуществ:

• Простота эксплуатации двери.
• Полотно не провиснет под собственным весом.
• Дверь будет плотно закрываться даже при наличии сквозняков.

• Простота устройства запирающих конструкций.
• Возможность изготовления полотна с нестандартными габаритами.
• Дверь не занимает полезную площадь при открывании.
• Возможность использования одной или двух рельсовых опор.

Несмотря на плюсы, подобная система открывания двери также имеет ряд существенных недостатков:

• Необходимость периодической очистки полозьев.
• При креплении полотна на верхние и нижние рельсы, появляется лишний порог в межкомнатном проёме.
• Роликовые опоры требуют обслуживания при эксплуатации.
• Дверь с подобной конструкцией требует наличия простенка, ширина которого не меньше габаритов полотна.

• Высокая стоимость механизмов.
• При устройстве дверей-пеналов со скрытыми полозьями, когда полотно задвигается в тело простенка, пользователь сталкивается с низким уровнем ремонтопригодности и сложностями в обслуживании изделия.

Учитывая, что большинство минусов носят субъективный характер, рельсовые механизмы пользуются стабильным спросом, и многие владельцы жилой и коммерческой недвижимости нередко отдают предпочтение раздвижным дверям.

3 При резком закрывании или открывании дверь сошла с рельса, выбив стопор

Благодаря роликам с мягкими ободками и пружинным амортизатором хода современные механизмы почти бесшумны. Фото: Владимир Григорьев/Burda Media

Увы, неудачная конструкция и надёжная фиксация ограничителей хода — «болезнь» многих бюджетных механизмов. Можно попробовать прикрепить эту деталь винтом, просверлив сквозное отверстие в треке. При этом на неё стоит наклеить резиновый «бампер», чтобы уменьшить силу удара при остановке полотна. Снизить вероятность поломки, а заодно несколько улучшить звукоизолирующие качества двери помогает упорный брус с щёточными уплотнителями, который привинчивают к стене у края проёма.

Как правильно установить выдвижную навесную гармошку?

«Гармошка» – это отличный вариант и в офисные помещения, и в квартиры. Стоят они сравнительно недорого, и, как любая другая дверь-купе, ассоциируются с компактностью.

«Базой» для данных изделий служат массивы из различных пород деревьев, но, минусом таких дверей является то, что они весьма нелегкие. «Заменителем» дверей-гармошек из массивов являются пластиковые двери. Минус – «хлипкость» конструкции. Плюс – цена изделия.

Для работы, прежде всего, нужно подготовить дверной проем должным образом – несомненно, можно вмонтировать дверь-гармошку и в уже существующую дверную коробку, однако, такой шаг может заметно уменьшить ширину уже имеющегося проема.

Целесообразно будет, все-таки, убрать старую дверь и коробку, и убрать всю затирку под ней до бетона или кирпича (материала, из которого и построен Ваш дом). И затем лишь, необходимо замерять проем, и сверять его с номинальными размерами двери при разном количестве составляющих.

Данные размеры написаны в документе к двери. Учитывайте лишь ширину доборов. В итоге, Вы разбираетесь, что делать с проемом: расширить или же наоборот, сузить, при помощи строительной пены, доборов и брусьев.

Заранее подготовленные доборы вначале отрезают для выполнения коробки без порожков. Затем сверлят отверстия двухмиллиметровым сверлом, на месте саморезов, и ставят саморезы, прикрепляют перекладину вверху, там, где располагаются вертикальные доборы.

По окончании строительства коробки, ее необходимо вставить в проем, с помощью брусьев. Чтобы прикрепить к стене доборы, используют длинные анкерные болты – по 3 шутки слева и справа, и 2-3 наверху.

Берем монтажную пену и запениваем отрезок между добором и стеной, ждем, пока она застынет. А позже начинаем установку самой двери.

Как и в установке любой раздвижной двери, начинать нужно с направляющих. В комплекте с дверью уже идет такой профиль. Надо измерить выбранную длину профиля, а излишек отрезать.

Также нужно отрезать профиль глухой области и место со стороны ручки двери. Необходимо проверить все размеры, прислонив профиля, но, не устанавливая их. Затем нужно проделать отверстия в профилях 3 мм, причем в верхнем профиле делать отверстия нужно с расстоянием около 6 см, а на боковых – около 16-17 см.

Если профиль крепится специальными клипсами, то приступайте к их монтажу по всей необходимой площади двери. Наверху у Вас должно получиться около 7 клипс, а по бокам 4-5.

Приступаем к сборке дверного полотна. Следует запомнить, что все полосы должны быть одинаковыми по высоте, а при установке необходимо оставлять зазор внизу около 10 мм – для вентиляции.

Как нужно собирать данный вид дверей, обычно пишут в паспорте к ней. Если Ваша будущая дверь пластиковая, то панели в ней соединяются при помощи пазов или с помощью дополнительных прокладок.

По окончании соединения всех составляющих, необходимо собрать и закрепить всю фурнитуру. Остается лишь установить собранную дверь в проем.

Чтобы это сделать, дверь нужно прикрепить роликами в направляющий профиль, затем сложить и расположить в центре профиля, таким образом, легче установить направляющую в дверном проеме.

Если Вы используете клипсы, то и направляющая прикрепляется на них. Затем нужно приступить к установке боковых профилей. Осуществляется проверка легкости хода двери и плотности ее прилегания к ответному профилю со стороны ручки.

Если с этим все в порядке, нужно закрепить ручку. Во время того, когда дверь закрыта, отмечают местонахождение замка с другой стороны, и на это место приделывают защелку с магнитом.

Когда все готово, закрепляются наличники.

Лишняя их часть отрезается ножовкой под острым углом. Закреплять их можно жидкими или специальными гвоздями с невидимыми шляпками. Установка двери-гармошки готова.

Инструменты для корректного монтажа раздвижных межкомнатных дверей

При самостоятельном монтаже межкомнатных раздвижных дверей, владельцу объекта недвижимости потребуется следующий набор инструментов и оборудования:

1. Для нанесения разметки и снятия замеров:

Лазерная или механическая рулетка.

• Линейка, столярный уголок.
• Лазерный или пузырьковый уровень.
• Капроновая шнурка с грузом для отвеса.
• Карандаш с мягким грифелем.

2. Для раскроя деталей механизма и полотна:

• Ножовка по металлу и стусло.
• Болгарка с абразивным диском.
• Торцовочный станок с поворотной базой.

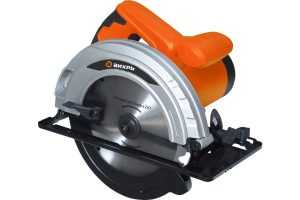

• Циркулярная пила с фиксирующейся станиной.

3. Для монтажа механизмов:

• Перфоратор с набором свёрел для устройства отверстий.
• Шуруповерт с битами для фиксации саморезов.

• Молоток.
• Резиновая киянка.
• Плоскогубцы.
• Внутренние шестигранники.
• Гаечные ключи – при наличии болтов.

4. Для проведения пусконаладочных работ:

• Миниатюрные отвертки для регулировки фурнитуры.
• Маслёнка-дозатор или спрей для смазки.
• Удлинённые плоскогубцы с рычагом и фиксатором для захвата регулировочных винтов.

Рекомендуется приобретать инструмент только от проверенных производителей, продукция которых пользуется высоким спросом и имеет множество позитивных отзывов на форумах в сети.

Сдвижные двери в квартире: 4 самые частые поломки и способы их исправить

Простейший механизм сдвижной однопольной двери с верхним подвесом состоит из верхнего направляющего рельса (трека), оснащённого боковыми стопорами (ограничителями хода), двух роликовых кареток и напольного направляющего флажка, который предотвращает раскачивание полотна. У двупольной (раздвижной) двери соответственно флажков два, а кареток четыре. Обе конструкции всё чаще оборудуют доводчиком — устройством, автоматически плавно закрывающим дверь.

Накладной рельс сравнительно легко демонтируется, в отличие от встроенного в потолок. Фото: Tre-P & Tre-Piu

Поломки могут быть связаны как с недостатками механизма, так и с монтажным браком. Итак, рассмотрим наиболее распространённые проблемы.

1 Полотно стало откатываться с усилием

Чаще всего причина кроется в ненадёжном креплении рельса или несущего бруса. Со временем под воздействием массы полотна трек смещается вниз, и полотно начинает задевать за опорную площадку направляющего флажка. В этом случае можно попробовать отрегулировать роликовый подвес, если только это предусмотрено конструкцией колодок. Регулировочные гайки расположены непосредственно под каретками; вращая их, нужно приподнять полотно на несколько миллиметров. Если же подвес не регулируется, скорее всего, придётся демонтировать несущий брус или кронштейны и устанавливать их заново. Если гарантия на монтаж не закончилась, ремонт обязаны осуществить бесплатно. Правда, есть небольшая вероятность того, что дверь подклинивает из-за локального вспучивания напольного покрытия (на такие случаи гарантия не распространяется). Установить, всё ли в порядке с полом, поможет обычный пузырьковый уровень или метровая линейка-правило.

Варианты монтажа

Независимо от системы раздвижных дверей, способы установки могут быть:

Самый простой вариант монтажа — двери-купе. Их можно устанавливать самостоятельно, причем не только на стадии ремонта, но и после него

Важно только чтобы проем был ровным, а стена имела нормальную несущую способность. Недостаток такой системы в том, что вплотную к стене в том месте, куда откатывается дверь, ничего не поставишь

Есть и еще один: очень низкая звукоизоляция. Объяснить это просто: если взглянуть с торца, по бокам остается зазор в несколько миллиметров. Он необходим, чтобы полотно не «шаркало» по стене. И через него отлично проникают все звуки, становясь лишь немного тише.

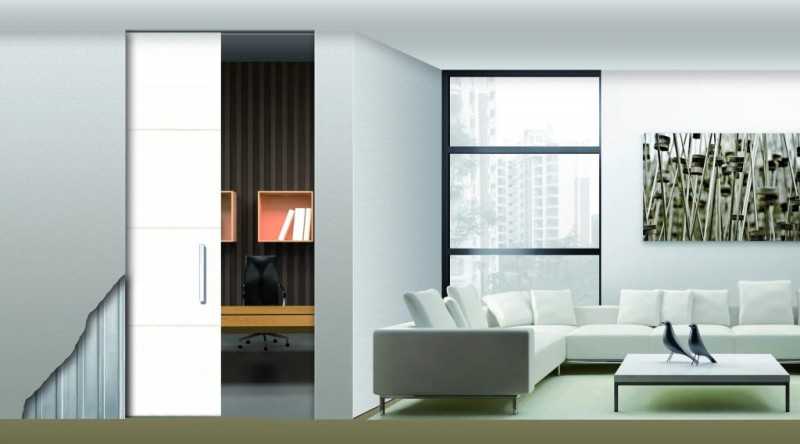

Кассетные двери хороши тем, что в открытом состоянии полотно находится в нише стены и не мешает. Второй плюс — по периметру проема можно устанавливать уплотнители, которые дают гораздо более высокие показатели по звукоизоляции. Минус монтажа раздвижной двери в нише — его можно делать только на стадии ремонта. Второй недостаток: чтобы сделать пенал под раздвижные двери, обычно ставят фальшстену, а это — сворованные сантиметры площади.

Каскадные — одна из разновидностей дверей-купе. Просто имеет большее количество направляющих: по числу подвижных дверных полотен. Монтаж, пожалуй, самый сложный: много деталей и требуется высокая точность установки. Системы относятся к категории элитных, и на установке экономят редко: ремонт обойдется дороже.

Основные элементы конструкции

Купейный шкаф состоит из нескольких частей:

• корпуса;
• систем хранения (полок, штанги с вешалками, ящиков или корзин);
• раздвижных механизмов;
• комплектующих элементов, фурнитуры.

У наружной коробки шкафа-купе правильная геометрическая форма в виде квадрата, прямоугольника, многоугольника или треугольника. Она выпускается с ножками либо без и устанавливается на полы. Корпус должен быть прочным, собранным максимально жестко, в противном случае его поведет, крепеж ослабнет, возникнут деформации. Наиболее крепкие шкафы изготавливаются из натуральной древесины, изделия из МДФ, ЛДСП не так прочны.

Дверцы снабжены направляющими рельсами из металлопрофиля. Они прикручиваются к полотнам шурупами, винтами, болтами. К верху и низу створок крепятся колесики. Большая часть механических нагрузок приходится на нижние ролики и рамку, зафиксированную в коробе конструкции. Они чаще всего выходят из строя и нуждаются в ремонте.

Корпус Системы хранения Раздвижной механизм Комплектующие элементы

Необходимые материалы для самостоятельного изготовления конструкции

Для самоличного конструирования дверей купе потребуется приобрести минимальное количество материалов. При создании простой модели в домашних условиях используется не более 3-4 составляющих.

Ламинированное ДСП, применяемая в качестве дверок.

Роликовая система направляющих панелей

Делаем выбор роликовых направляющих

Их применение позволяет конструировать двери купе, которые бесшумно и легко скользят вдоль стен.

На рынке представлено огромное количество роликовых систем, предназначенных для конструкций любых размеров и форм.Применение этой разновидности направляющих отличается от аналогичных систем принципом работы – дверки закрепляются на прочной рейке, а не висят на ней подобно стандартным моделям. Вся нагрузка при этом приходится на нижний профиль.

Подбираем фурнитуру

Фурнитура для дверей купе

При конструировании дверей купе используются врезные ручки и, по необходимости, замок (см. Врезка замка в межкомнатную дверь – советы профессионалов).

В этом случае используются фурнитура нестандартных форм. Так, ручки имеют вид утопленных в поверхность дверки держателей. Замки при этом оснащены не стандартными задвижками, а крючками.

Саморезы. С помощью которых к поверхности пола, стен или потолка крепятся системы направляющих.

Для монтажа дверей купе, помимо стандартного набора строительных материалов и элементов, требуются инструменты, среди которых: электрический лобзик или циркулярная пила, шуруповерт, фрезер, исправный строительный уровень и набор из отверток, плоскогубцев, отверток и молотка.
