Монтажная планка для смесителя

Устройство и предназначение

Смесительные планки представляют собой металлические или полипропиленовые устройства, состоящие из одного или двух водорозеток, расположенных под прямым углом к лицевой поверхности конструкции. Внутренняя часть фитингов снабжена резьбой, часто изготавливается из латуни и служит местом присоединения эксцентриков. В верхней части элемента находятся отверстия, предназначенные для закрепления планки к стене. Их число может варьироваться от 2 до 4 штук и зависит от дизайна и разновидности модели. Нижняя часть оборудована выходами для подключения труб. Смесительные планки могут быть установлены на все виды стен, включая каменные, бетонные, шлакоблочные и деревянные основания, а также перегородки из гипсокартона и гипсоволокна.

Производят они из чугуна, стали, сплавов меди и бронзы, а также полиэтилена, поливинилхлорида и полибутена. Наиболее долговечными и практичными считаются модели из полипропилена и латуни. Такие изделия обладают высокими антикоррозийными свойствами, хорошей термоустойчивостью, лёгкостью в уходе и монтаже, а также прочностью и небольшим весом.

Классификация

Смесительные планки классифицируются по нескольким признакам.

• По виду подводки планки бывают нижнего подключения и проточного типа. Первые представляют собой устройство, в котором выходы для подключения трубопровода находятся снизу. Такие модели могут иметь как металлическое, так и полипропиленовое исполнение и являются классическим вариантом. Проточные виды представляют собой две параллельные трубы с закреплёнными на них коленами и используются в случаях, когда нижнее подключение смесителя невозможно.
• Материал изготовления. Планки могут иметь металлическое и неметаллическое исполнение. Первые предназначены для монтажа на металлопластиковый трубопровод, соединение с которым обеспечивают компрессионные фитинги. Вторые используются в сочетании с трубами из полипропилена, соединение с которыми осуществляется при помощи специального аппарата с применением стыковой сварки.

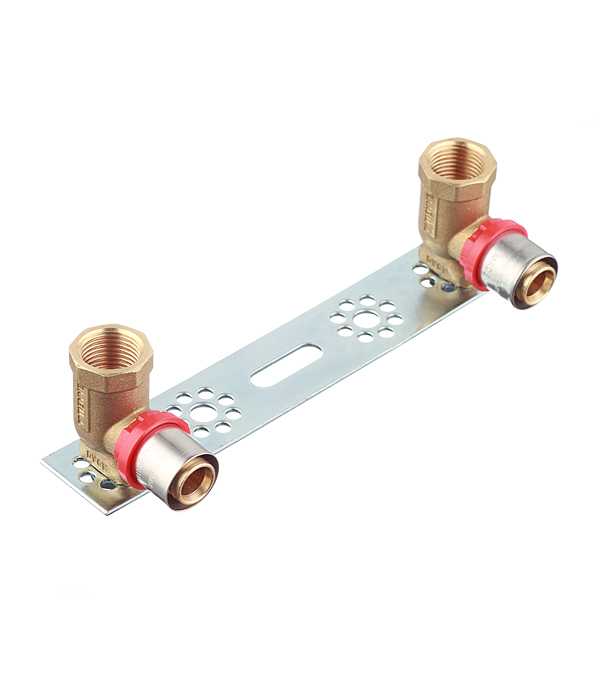

1. Универсальные планки выполнены в виде перфорированной металлической скобы, через отверстия в которой осуществляется прикручивание элемента к стене и закрепление водорозеток. Такие модели используются для монтажа нестандартных или самодельных смесителей, в случаях, когда межосевое расстояние между фитингами отличается от типового. Конструкция планок и позволяет закрепить на них водорозетки на расстоянии 75, 115 и 155 мм друг от друга. Многочисленная перфорация даёт возможность устанавливать на них фитинги с центральным, прямым и угловым типом крепления. Важным преимуществом универсальной планки является возможность её установки в стену методом скрытого монтажа. Это позволяет спрятать корпус детали в стене и освобождает интерьер ванной комнаты от излишнего нагромождения элементов трубопровода.

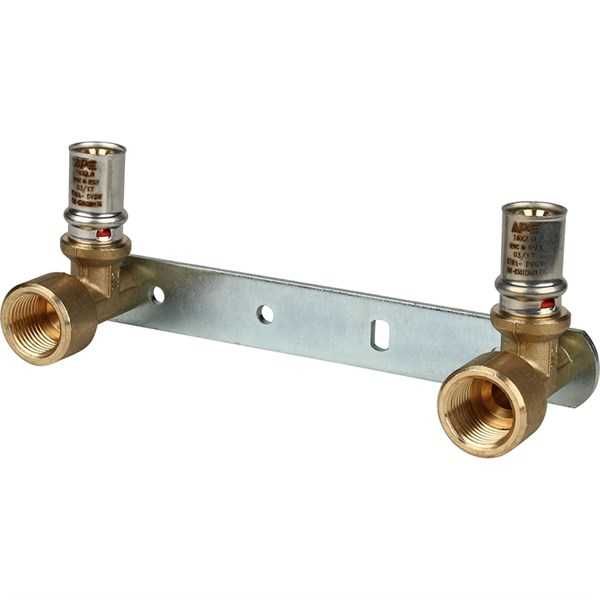

2. Простая монтажная планка изготавливается из металла, имеет два отверстия под крепление и оснащена двумя отверстиями под стандартные фитинги с типовым расстоянием между ними.

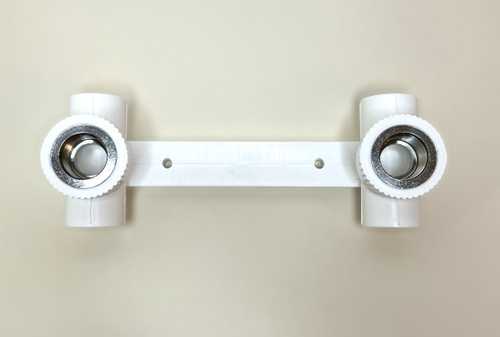

3. Третий вид изделий представлен моделями для ПВХ труб и представляет собой одинарную или двойную конструкцию, в которой водорозетка впрессована в пластиковый корпус. Такие планки являются полностью готовыми к монтажу и не требуют самостоятельной сборки. Водорозетки в таких планках полностью совместимы со смесителями, выполненными в традиционных типоразмерах, где расстояние между осями гаек соответствует 150 мм, а размеры магистральных труб и их соединений равны значениям 20х1/2 и 25х1/2. Благодаря этой конструктивной особенности необходимость в оцентровке точек соединения отпадает, а проблем при установке планок не возникает.

Экономия времени и ресурсов благодаря монтажной игле Бир Пекс Eagle BP

Монтажная игла Бир Пекс Eagle BP – это незаменимый инструмент для монтажа одной водорозетки, который позволяет значительно сэкономить время и ресурсы при проведении работ.

Одной из основных проблем при монтаже водорозеток является необходимость протаскивания трубы через стены или перекрытия. Этот процесс требует больших физических усилий, времени и иногда использования дополнительного оборудования. Однако, с монтажной иглой Бир Пекс Eagle BP все эти проблемы легко решаются.

Монтажная игла Бир Пекс Eagle BP представляет собой гибкую и прочную проволочную иглу с удобной пластиковой рукояткой. Она имеет специальное острие, которое легко просверливает стены и перекрытия, позволяя без проблем протащить трубу.

Одним из главных преимуществ монтажной иглы Бир Пекс Eagle BP является экономия времени. Благодаря этому инструменту, время монтажа значительно сокращается, так как нет необходимости искать и просверливать отверстия вручную. Кроме того, используя монтажную иглу Бир Пекс Eagle BP, можно сэкономить значительное количество ресурсов, так как нет необходимости покупать и использовать дополнительное оборудование.

Кроме экономии времени и ресурсов, монтажная игла Бир Пекс Eagle BP обладает рядом других преимуществ:

• Удобство использования: благодаря своей форме и рукоятке игла легко и комфортно держится в руках, что позволяет проводить монтажные работы без лишних усилий;
• Надежность: монтажная игла выполнена из прочных материалов, что гарантирует ее долговечность и надежность;
• Универсальность: игла подходит для монтажа различных типов водорозеток, что делает ее универсальным инструментом для электромонтажных работ;
• Экологичность: игла изготовлена из безопасных материалов и не содержит вредных веществ, что обеспечивает экологическую безопасность при ее использовании.

Итак, монтажная игла Бир Пекс Eagle BP – это удобный, надежный и экологически безопасный инструмент, который позволяет с легкостью и быстротой провести монтаж одной водорозетки. Благодаря этому инструменту, можно значительно сэкономить время и ресурсы, что является важным фактором в современных условиях строительства и ремонта.

Виды водорозеток

Водорозетки, устанавливаемые или уже имеющиеся на смесительных планках, также подразделяются на несколько видов.

• Резьбовые фитигни соединяются с трубами посредством резьбы и отличаются долговечностью, простотой монтажа, хорошей герметичностью соединения и ударопрочностью.
• Обжимные водорозетки соединяются с трубопроводом при помощи специальной втулки, установленной между наружной и внутренней частью фитига и носящей название «цанга». Данный вид отличается низкой стоимостью, долгим сроком службы, быстрым монтажом, возможностью повторной разборки-сборки и высокой герметичностью соединения.

• Опрессовочные водорозетки соединяются с водопроводом посредством спаивания, выполняемого специальным прибором. Модели характеризуются универсальностью, низкой ценой, надёжностью соединения и небольшими размерами.
• Самофиксирующиеся водорозетки изготавливаются из латуни и крепятся на смесительную планку при помощи заклёпок. Модели отличаются простотой монтажа, разборностью устройства, возможностью повторного использования и прочностью соединения.

Тонкости монтажа

Установку смесительной планки следует осуществлять на этапе ремонта ванной комнаты. Это обусловлено необходимостью штробирования стены под трубы, что является необходимым условием для утопления планки. В случаях, когда спрятать планку не получается, её закрепляют непосредственно на стене. Сборно-разборные виды изделий простого и универсального типа собираются до начала установки. Для этого на планку следует установить водорозетки, не затягивая их и проверяя соответствие межосевого расстояния между фитингами с межосевым расстоянием смесителя. Убедившись в полной совместимости элементов конструкции, водорозетки можно затянуть.

При установке устройства под гипсокартонную перегородку фиксация планки производится на деревянную пластину, которая укрепляется между направляющими профиля, либо на брусовую стойку, предварительно установленную в кармане на нужной высоте. Толщина деревянной прокладки рассчитывается так, чтобы размещённая на ней планка полностью располагалась в углублении, а торцы фитингов находились в одной плоскости с поверхностью стены.

Для установки смесительной планки на кирпичные или бетонные основания на месте закрепления прибора следует выдолбить нишу глубиной 4–5 см, после чего нанести разметку и очертить место расположения планки с отмеченными местами для крепёжных отверстий. Разметку рекомендуется проводить при помощи строительного уровня, который поможет расположить устройство в строго горизонтальном положении. Затем на обе водорозетки следует навинтить небольшие куски прямых труб, необходимых для выравнивания планки при закручивании и предотвращения попадания раствора внутрь фитингов при последующем шпаклевании ниши. После того как планка будет установлена, необходимо ещё раз проверить её расположение при помощи уровня и зашпаклевать карман густым раствором. После полного высыхания шпаклёвочной смеси можно приступать к установке смесителя.
