Реле сухого хода: регулировка и установка своими руками

Установка датчика защиты

Алгоритм работ:

монтируйте прибор вместе с устройством, измеряющим уровень давления. Правила подсоединения — согласно инструкции производителя;
найдите фрагмент, где будет располагаться изделие. Профессионалы советуют крепить реле на трубопроводе — в месте выхода из помпы. Сначала монтируют датчик давления, потом — контроля;
в зоне установки прибора поставьте тройниковый фитинг;
слейте остатки жидкости. Отсоедините вкладыш, зафиксируйте его на фитинге. Фиксацию укрепите сантехническим скотчем;
в точке питания помпы сделайте разрыв. Сюда нужно монтировать реле. При размыкании контактов питание к насосу не поступает и оборудование отключается самопроизвольно.

Схема монтажа:

Защита от перелива:

Подключение сразу нескольких датчиков:

Необходимость установки мембранного бака

Не зная схему подключения глубинного насоса к гидроаккумулятору, можно сделать вывод, что гидробак просто пропускает через себя поступающую жидкость. Однако это утверждение нельзя назвать абсолютно точным. Подобное устройство выполняет функцию стабилизатора давления воды в системе водоснабжения. Кроме того гидробак способствует увеличению эксплуатационного периода насоса и защищает всю систему от гидроударов. В случае падения напряжения в электрической сети запас воды в накопительном отсеке позволит определенное время не испытывать проблем с чистой водой.

Подробнее преимущественные моменты подключения гидроаккумулятора к скважине можно описать следующим образом:

Защита насоса от преждевременного износа. Наличие в мембранном баке определенного количества воды позволяет некоторое время удовлетворять потребности жильцов. Насос включается только после опустошения мембранного бака. Каждый насос имеет заводские настройки, благодаря которым устройство включается и выключается определенное количество раз в течение одного часа. Если гидроаккумулятор настроен на аналогичные или меньшие значения, то срок службы насоса может быть увеличен при условии правильного подключения скважинного насоса к гидроаккумулятору.
Поддержание стабильных значений давления воды. При одновременном включении нескольких кранов может наблюдаться снижение давления и температуры воды в системе. Такая ситуация может доставить дискомфорт человеку, который в это время принимает душ. Наличие гидробака позволяет поддерживать стабильные значения давления воды в водопроводной системе в частном доме.
Гидроудары в большинстве случаев возникают в момент включения насоса и наносят непоправимый вред трубам и другим элементам системы водоснабжения. Установленный мембранный бак сводит риск возникновения гидроударов к минимуму.
Запасы воды. Большинство загородных домов имеет автономную систему водоснабжения, поэтому проблема с водой может возникнуть по разным причинам. Например, перебои с электричеством существенно снижают эффективность работы насоса, а в некоторых случая устройство вообще не выполняет свои функции. Такая ситуация заставляет регулярно запасать воду в дополнительной емкости. При использовании схемы подключения гидроаккумулятора к водопроводу такая проблема не возникает, так как в устройстве постоянно есть определенное количество воды.

Устройство и элементы индикации

Дисплей с индикацией текущего давления в системе и режимов настройки.
Система индикации для обнаружения аварийных режимов.
Возможность регулировки параметров настройки.
Интерфейс для перехода в режим настройки и переключения опций.
Подключение к системе водоснабжения с помощью стандартного соединения G1/2″.
Регулировка различных параметров настройки, таких как давление включения и выключения.
Индикация состояния питания электросети и работы насоса.
Вилка для подключения реле давления к электросети.
Розетка для подключения насоса к реле давления.

Эти функции и компоненты обеспечивают удобство использования, контроль и настройку работы реле давления в системе водоснабжения.

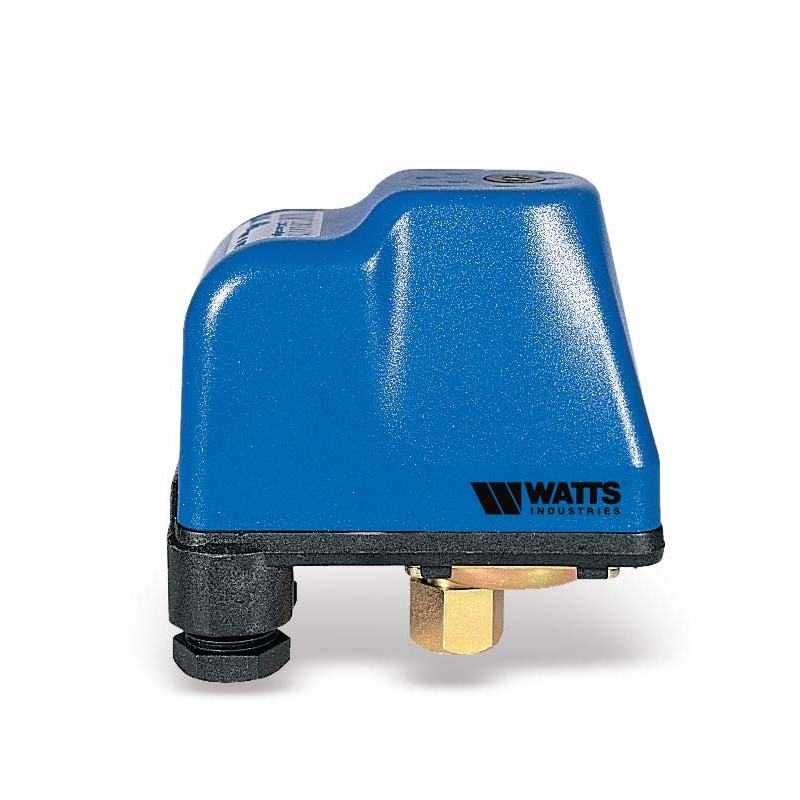

Защитные реле LP 3 – описание и характеристики

Устройство этой модели типа hydrostop используются в системах водоснабжения, и предназначается для отключения скважинных и поверхностных насосов в автоматическом режиме. Отключение приборов осуществляется открыто сразу же после падения уровня жидкости ниже допустимых пределов. К основным техническим характеристикам реле относится:

Максимальный уровень коммутируемого тока – 16 А;
Диапазон температур перекачиваемой воды – от 1 до 40 °C;
Диапазон давлений при работе – от 0,5 до 2,8 атмосфер;
Электрическая защита класса IP44.

На эту модель реле типа производитель предоставляет гарантию сроком на 1 год. Устройство показывает надежность и эффективную защиту насосов при эксплуатации.

Регулировка

Подстройка реле осуществляется вращением гаек на шпильках пружинных регуляторов, для чего с устройства необходимо снять крышку.

Если вращать гайку большой пружины по часовой стрелке, значения давлений P1 и P2 будут увеличиваться, при вращении в обратную сторону уменьшаться.

Если вращать по часовой стрелке гайку малой пружины, будет увеличиваться только давление P2 – этот регулятор, как было сказано выше, определяет величину рабочего диапазона давлений dP.

Если вам не известно, на какое давление настроено реле, это легко проверить опытным путем, наблюдая за манометром. Если показания на манометре перестали расти, а насос все не выключается, значит давление отключения оказалось слишком высоким.

Необходимо вручную отключить насос, вынув провод из розетки, снять крышку с реле и понемногу отпускать гайку малой пружины, пока контакты не разомкнутся. Это будет означать, что давление выключения соответствует максимальному напору, который может обеспечить насос.

Теперь нужно открыть любой из водопроводных кранов и помалу сливать воду, опять же следя за манометром. Если давление упало до минимальной по вашему усмотрению отметки, а контакты все еще не замкнулись, нужно закрыть кран и подтянуть гайку на большой пружине, пока контакты не щелкнут.

Если же они замкнулись слишком рано, большую пружину, наоборот, нужно ослабить.

Не забывайте, что при затягивании большого регулятора давление отключения тоже подрастет и снова выйдет за пределы возможностей насоса.

Поэтому после регулировки большой пружины снова нужно будет обратить внимание на малую. Также следует учесть, что давление P1 увязано с давлением воздуха в пустом (!) гидроаккумуляторе – оно (давление P1) должно быть больше примерно на 10%

Также следует учесть, что давление P1 увязано с давлением воздуха в пустом (!) гидроаккумуляторе – оно (давление P1) должно быть больше примерно на 10%.

Работа с реле сухого хода

Реле сухого хода позволяет преобразовать сигнал с датчика давления в управляющий сигнал для другого оборудования. Оно измеряет давление в системе и переключается при достижении заданного уровня, что позволяет контролировать процессы и защищать оборудование от избыточного или недостаточного давления.

Работа с реле сухого хода носит довольно простой характер и требует некоторых условий для своего правильного функционирования. Для начала необходимо установить реле в соответствующем месте системы, где необходимо контролировать давление. Затем подключить датчик давления к реле, так чтобы они взаимодействовали и передавали информацию друг другу.

После этого необходимо настроить реле сухого хода на нужный уровень давления. Для этого часто используется регулировочная гайка, которая позволяет изменять пороговое значение давления. При достижении этого значения реле переключает контакты и включает или отключает соответствующее оборудование.

Важно отметить, что работа с реле сухого хода требует аккуратности и внимания. Неправильная настройка реле может привести к неправильной работе системы и возникновению непредвиденных ситуаций

Поэтому рекомендуется проводить настройку и тестирование реле сухого хода с помощью специалистов, чтобы исключить возможность ошибок и обеспечить надежную работу системы.

Чем опасен сухой ход

При холостом режиме работы возникают так называемые зону устойчивой кавитации. То есть под действием возникающих повышенных температур происходит изменения конструкции некоторых узлов и деталей именно насоса. Вот почему все чаще звучит такой термин, как защита от сухого хода для насосной станции.

Деформированное рабочее колесо насоса

Все дело в том, что перекачиваемая вода является охлаждающей средой для таких деталей насосного оборудования, как рабочее колесо (крыльчатка), уплотнительные манжеты и направляющие аппараты (сопло, входной патрубок). Кстати, необходимо отметить, что рабочее колесо – это достаточно дорогая деталь, и заменить ее не так просто

Очень важно понимать, что само рабочее колесо располагается в отдельном отсеке. И зазор между его краями и корпусом отсека не очень большой. При термической нагрузке крыльчатка расширяется и начинает соприкасаться с корпусом

При термической нагрузке крыльчатка расширяется и начинает соприкасаться с корпусом

Это и есть аварийная ситуация. Кстати, именно она может вывести из строя электродвигатель, что гораздо хуже и дороже

При термической нагрузке крыльчатка расширяется и начинает соприкасаться с корпусом. Это и есть аварийная ситуация. Кстати, именно она может вывести из строя электродвигатель, что гораздо хуже и дороже.

Поэтому вне зависимости от устройства локального водопровода, приобретенной целиком или собранной своими руками насосной станции, рекомендуется установка реле сухого хода. Исключение может быть в некоторых случаях: при непостоянной работе насоса, например на даче, при осуществлении постоянного контроля за устройством, забор воды производится из неиссякаемого источника, потребитель имеет большой опыт эксплуатации устройства. Но даже в этих случаях многие специалисты все же рекомендуют установить предохранительное реле, чтобы полностью исключить вероятность поломки.

Причины

Если говорить о внешних причинах появления сухого хода, то можно сказать, что их достаточно много. Но все они сконцентрированы на одном – это полное или частичное отсутствие воды в рабочем отсеке насоса. Что касается частичного отсутствия, то вследствие этого внутри рабочей камеры появляются воздушные пузыри. Именно в них и образуются зоны повышенной температуры. Специалисты отмечают, что критическая производительность насосной станции, при которой можно говорить о сухом ходе, это 5 л/мин. Что на это может повлиять.

Отсутствие воды в гидротехническом сооружении.
Разгерметизация подающего шланга или трубопровода, за счет чего внутри системы насос начинает подсасывать воздух.
Забился обратный клапан.
Упало напряжение в питающей сети электроэнергии.

Детали насоса после работы в режиме сухого хода

Кстати, необходимо отметить, что трение вращающихся деталей приводит к повышению температуры. Это из курса школьной программы по физике. Недостаточное количество воды, которая протекает внутри рабочей камеры насоса, становится причиной ее закипания. Хорошо, если крыльчатка изготовлена из металла, но сегодня многие производители перешли на пластик, который уменьшает стоимость изделия. Но именно полимерный материал негативно реагирует на насыщенный пар, который деформирует пластиковую крыльчатку.

Принцип работы

Реле сухого хода — электромеханическое устройство, которое используется для контроля уровня жидкости или газа в резервуаре или емкости. Оно имеет два основных состояния: сработанное, когда уровень достигает заданного минимального или максимального значения, и отключенное, когда уровень находится в пределах нормы.

Для превращения реле сухого хода в реле давления необходимо внести определенные изменения в его конструкцию. Вместо положительного или отрицательного электрического контакта, используемого для обнаружения минимального и максимального уровня жидкости или газа, в реле давления устанавливается специальный датчик давления.

Датчик давления обычно представляет собой устройство, которое может измерять разницу давления между двумя средами, например, воздухом и жидкостью. Когда давление достигает определенного порогового значения, датчик передает сигнал на управляющую панель, которая включает или выключает соответствующие системы или устройства.

Превращение реле сухого хода в реле давления позволяет точнее контролировать давление в системе и автоматически включать или выключать оборудование в зависимости от заданного порогового значения

Это особенно полезно в промышленных и коммерческих системах, где точность контроля давления имеет важное значение для безопасной и эффективной работы оборудования и процессов

Технические характеристики

Характеристики	АРД-1
Напряжение сети	220-230 В / 50 Гц
Максимальная мощность насоса	1,5 кВт
Номинальный ток нагрузки	6,5 А
Размер присоединительных патрубков	G1/2”
Степень защиты	IP 65
Защита от сухого хода	есть
Автоматический перезапуск для проверки наличия воды	есть
Защита от утечки	есть
Защита от разрыва трубопроводов	есть
Защита от частого включения	есть
Режим «полив»	есть
Давление включения насоса	от 1 до 9,8 бар
Давление отключения насоса	от 1,1 до 9,9 бар
Пороговое давление сухого хода	от 0 до 9,7 бар
Длительность проверки системы на утечку	от 0 до 99 минут

Таблица характеристик

Защита скважинного насоса от сухого хода

Этот прибор состоит из герметичного корпуса, в который помещён свободно перемещающийся стальной шарик и контакты-размыкатели тока. Датчик-поплавок подключается к разрыву питающей электроцепи, точно также, как и поверхностные модификации. Поплавок опускается в воду вместе с погружным насосом, с которым он соединён тросом.

Поскольку такой прибор легче воды, что можно уже понять из названия «поплавок», он всегда стремится всплыть, но тросик не даёт ему это сделать. Поэтому датчик пребывает под таким наклоном, что шарик давит на рычажок замыкателя электроконтактов.

В этом положении оборудование спокойно включается и функционирует. Но когда уровень воды опускается ниже расположения насоса, прибор свободно повисает на крепёжном тросике, и шарик перекатывается на другую сторону корпуса, освобождая подпружиненный рычажок. Контакт размыкается, и подача электричества к двигателю блокируется.

Кроме поплавковых реле, для скважинных модификаций насосов используются и обычные, поверхностные реле. Сравнительно недавно на рынке появились также электронные приборы, отслеживающие изменение уровня воды внутри скважины, и автоматически отключающие подачу электричества насосу.

Принцип работы реле защиты от сухого хода

Речь идет о контролирующем приборе, следящим за уровнем давление внутри водопровода. При его слишком низком падении происходит мгновенная остановка насоса путем размыкания питающей цепи.

Устройство реле сухого хода

В конструкцию защитного прибора входит:

Мембрана. Эту роль выполняет стенка внутренней камеры реле.

Контакты. Они замыкают или размыкают сеть питания насосного двигателя.

Пружина. Уровень ее сжатия указывает границу срабатывания предохранителя (фабричные настройки находятся в пределах 0,1-0,6 атм.).

Чаще всего местом подключения реле является поверхность земли (место должно быть сухим). Однако в продаже встречаются также приборы в герметичном корпусе, которые устанавливаются вместе с насосом в скважину.

Реле защиты от сухого хода функционирует на следующих принципах:

При нормальном давлении в системе происходит выгибание мембраны, и она замыкает контакты. Это позволяет электричеству беспрепятственно двигаться по цепи, обеспечивая нормальный режим работы насоса.

В случае ослабления напора воды, или полного прекращения ее подачи, мембрана выпрямляется, размыкая при этом электрическую цепь. Как результат, насосная установка мгновенно останавливается: возобновление работы возможно только в ручном режиме, прежде заполнив аппарат водой.

Датчики давления характеризуются более широким диапазоном работы. Они способны реагировать на понижение давления от 1-го бара. Обычно таким образом комплектуются бытовые насосные установки центральных трубопроводов (конкретнее – системы тушения пожаров и подачи воды).

Датчик давления воды: манометр и реле давления

Чтобы защититься от холостой работы насоса, были разработаны также некоторые другие устройства:

«Поплавок». Хороший вариант предохранения от холостого хода, когда вода перекачивается с другой емкости или колодца. Здесь отслеживается не давление, а уровень воды внутри контура. Одна из разновидностей поплавков реагирует только на уровень заполнения: размыкание контактов и остановка насоса происходит только после достижения назначенной границы заполнения. Откровенно говоря, такое приспособление скорее защищает от перелива, а не от сухого хода. Более подходящим вариантом являются поплавки, фиксирующие уровень опорожнения. В этом случае размыкание контакта происходит после опускания воды в емкости или колодце ниже определенного уровня, который ориентируется по месту монтажа поплавка. Недостатком такого решения является то, что скважина или трубопровод не всегда умещает такой датчик.

Поплавковый датчик уровня воды

Реле уровня. Более современной модификацией устройств, реагирующих на изменение уровня воды, являются электронные датчики. Ими оснащают ствол скважины или колодца в нескольких точках: когда вода опускается ниже контрольного устройства, находящегося сразу над точкой монтажа насоса, посылается команда на его остановку. После восстановления уровня воды происходит автоматический запуск оборудования. Такие приборы контроля сухого хода отличаются высокой надежностью: их нередко используют при откачивании воды из емкости. При этом установка самого реле уровня осуществляется внутри помещения.

Реле контроля уровня воды размещают на нескольких точках глубины колодца

Датчик протока. Основной работы этого устройства является измерение потока воды через насос. В состав прибора входит клапан и переключатель. Клапан оснащен пружиной и магнитом на одной стороне. Водный напор приводит в движение лепестки клапана, что провоцирует сокращение спирали и активизацию магнита. Соединенные контакты обеспечивают приток электроэнергии, и насос запускается. Когда водный поток иссякает, происходит разжимание спирали и перемещение магнита в исходное положение. Как результат, контакты реле разъединяются, и двигатель останавливается.

Датчик протока воды

При этом обычно наблюдается некоторая задержка в реагировании после прекращения потока, однако работоспособность насоса от этого особо не страдает. Как правило, датчики протока используются для защиты от сухого хода повышающего оборудования небольшой мощности. Основным их преимуществом являются компактные размеры и небольшой вес. Диапазон фиксируемого давление здесь – от 1,5 до 2,5 бар.

Мини АКН. Ими оснащаются однофазные аппараты для обеспечения защиты от холостого хода и управления: на это влияют параметры тока и мощность устройства. Популярность мини АКН объясняется их эффективностью, простотой установки, малым потреблением электроэнергии и надежностью.

Мини АКН

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
засорился насосный фильтр;
насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.

Какими бывают реле защиты

Изделия защиты бывают трех видов:

стрелочные;

электромеханические;

электронные.

По принципу действия и функциональному предназначению датчики классифицируют по нескольким типам устройств. Рассмотрим их более детально.

Протоковые устройства

Прибор представляет собой клапан лепесткового типа, который смонтирован в проточной части помпы. Его предназначение состоит в реагировании на водные потоки различной силы.

Пружинящий лепесток реле под давлением проходящих потоков воды приводит пружину в сжатое состояние. Магнит который установлен у изделия наверху, контактирует с герконовым реле. Происходит соединение контактов, от которых запитана помпа. При мощном напоре лепесток постоянно лежит в отклоненном положении, а двигатель помпы функционирует.

Если в трубопроводе нет воды или ее поток ослаблен, лепесток и магнит занимают первоначальное положение. Контакты размыкаются, насос останавливается.

Преимущества протоковых реле — маленький вес и компактный размер.

Поплавковые модели

Датчики контроля порога воды поплавковой модели рассчитаны как на заполнение бака, так и на его опорожнение.

Принцип функционирования следующий. Поплавок устройства смотрит вверх — помпа может безопасно работать. Когда уровень наполнения жидкости уменьшается, поплавок опускается. Благодаря этому размыкается контактор. Пока порог наполнения не станет нормальным, станция не запустится.

Однокамерные модели

Их изготавливают с 1-4 штифтами. Практически все модели работают при минимальном давлении. В простых модификациях применяют проводной контактор, запитанный от обычной сети.

Первую гайку размещают на штифте. Чтобы поднять давление, винт вращают в направлении часовой стрелки.

Схема:

Двухкамерные устройства

Двухкамерные модификации комплектуются контактами пониженной проводимости. Их оснащают 3-5 штифтами. Гайки располагают вверху прибора — на корпусе. Величина выходного патрубка — не менее 44 мм. Такие версии идеальны для защиты мощного оборудования.

Читайте еще: Устройство и виды фекальных канализационных погружных насосов, критерии выбора

Имея проводные контакты, двухкамерные устройства включаются от модуля. Каркас делают из металла. Давление в системе повышается вращением винта. Зажимная пластина локализуется ниже контактора. У основания реле есть уплотнитель. У многих моделей имеются специальные крышки — чтобы смазывать штифт.

Модели на три камеры

Приборы на три камеры — самые точные. Они идеально регулируют внутреннее давление оборудования. Пуск осуществляется от модуля. Подключают реле с использованием кольцевых переходников. Такие версии целесообразно монтировать на насосы мощностью более 4 квт.

Отдавайте предпочтение модификациям, сделанным на приводах. Хорошо, если есть две зажимные пластинки. Отводящий провод идет от контактора. Питание — от стандартной электрической сети.
