Как правильно собрать дверной замок

Как установить врезной сувальдный замок

Врезные cувальдные замки крепятся шурупами с внутренней стороны двери к обвязке. Все детали замка должны быть плотно пригнаны по всей поверхности касания, зазоры могут быть не более 0,5 мм.

В местах прирезки замка не должно быть сучков. Размеры отверстия для засова, защелки в запорной планке должны быть больше высоты засова, защелки на 4…6 мм и толщины (ширины) засова, защелки — на 1…3 мм.

Сувальдные замки ещё называют по имени изобретателя замков Шубба. Для таких замков характерно наличие прорезей различной глубины на бородке ключа.

Накладки под ручки для врезных замков 3-го и 4-го классов закрепляют винтами с внутренней стороны двери.

Для повышения охранных свойств сувальдных замков изготавливают насечки на сувальдах в виде ложных пазов или применяют систему перекодирующихся сувальд, а также используют элементы секретности цилиндрового механизма.

Профиль ключевых отверстий в корпусе сувальдного замка должен совпадать с профилем ключа и обеспечивать ввод ключа в определенном положении. Ввод защелки в корпус замков типов ЗВ4, ЗВ7 может осуществляться как от фалевой ручки, так и от ключа.

Для повышения охранных свойств замки могут комплектоваться дополнительно защитными накладками, цепочками, а также кодовыми, электромеханическими, магнитными и другими устройствами.

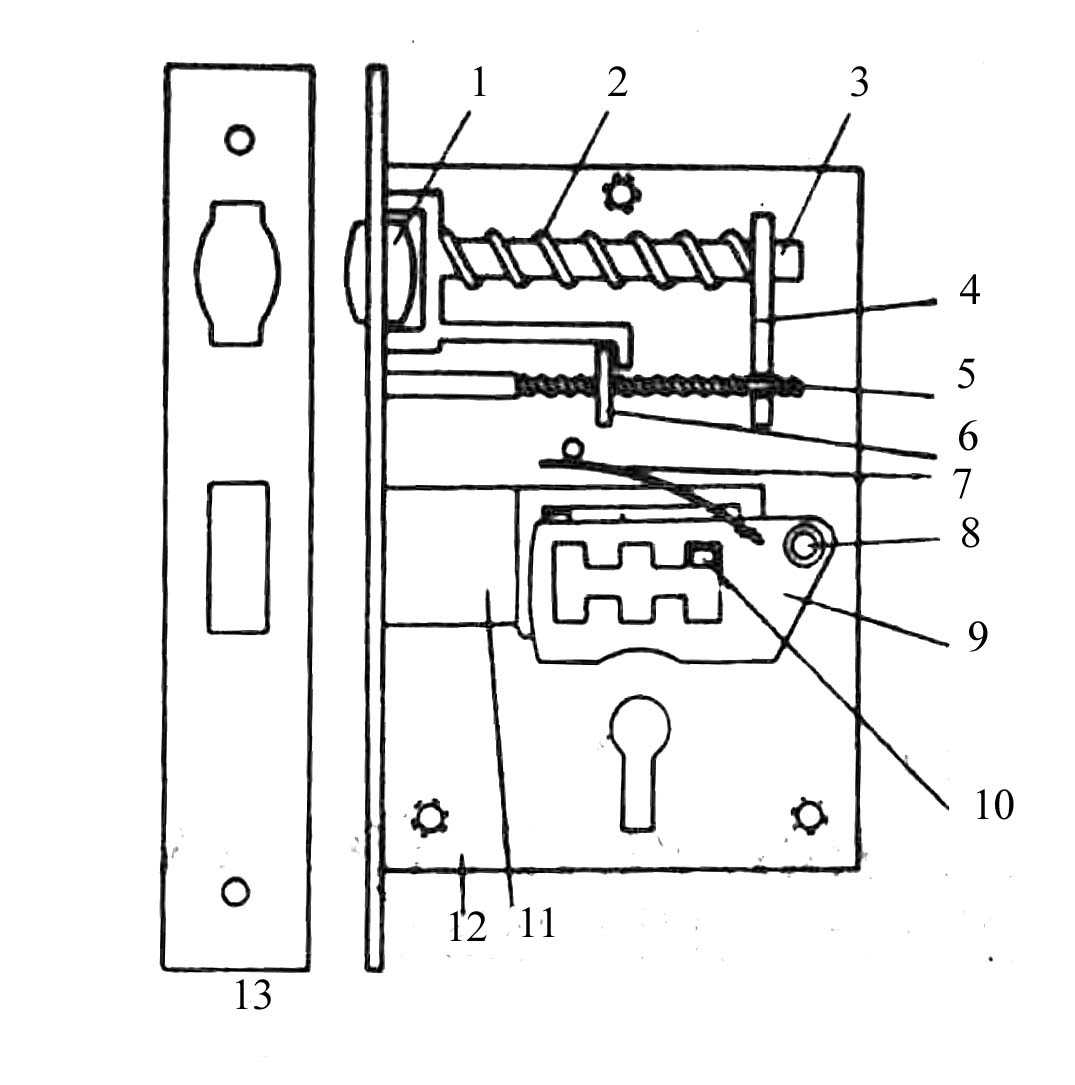

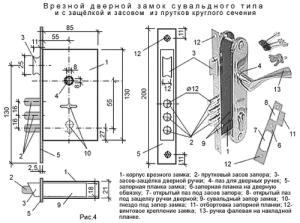

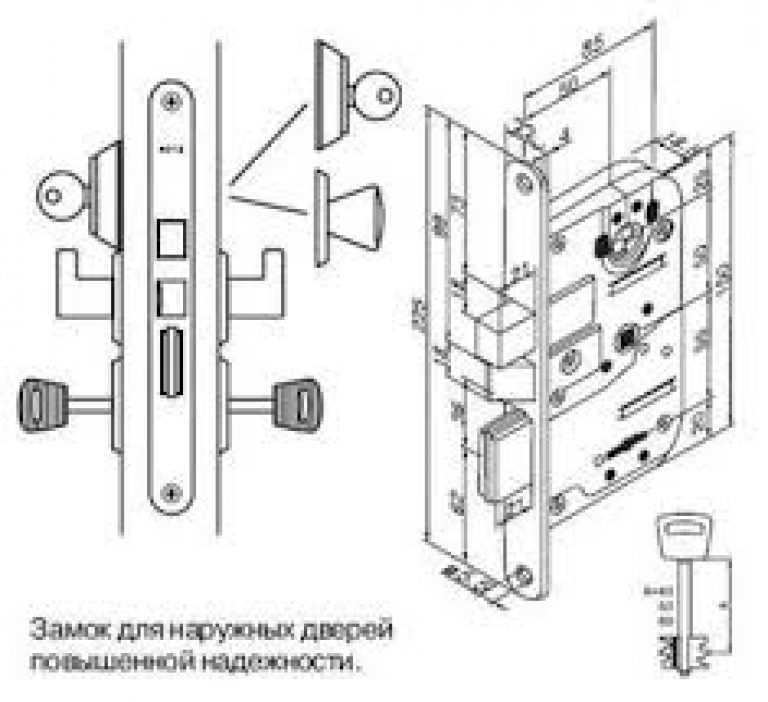

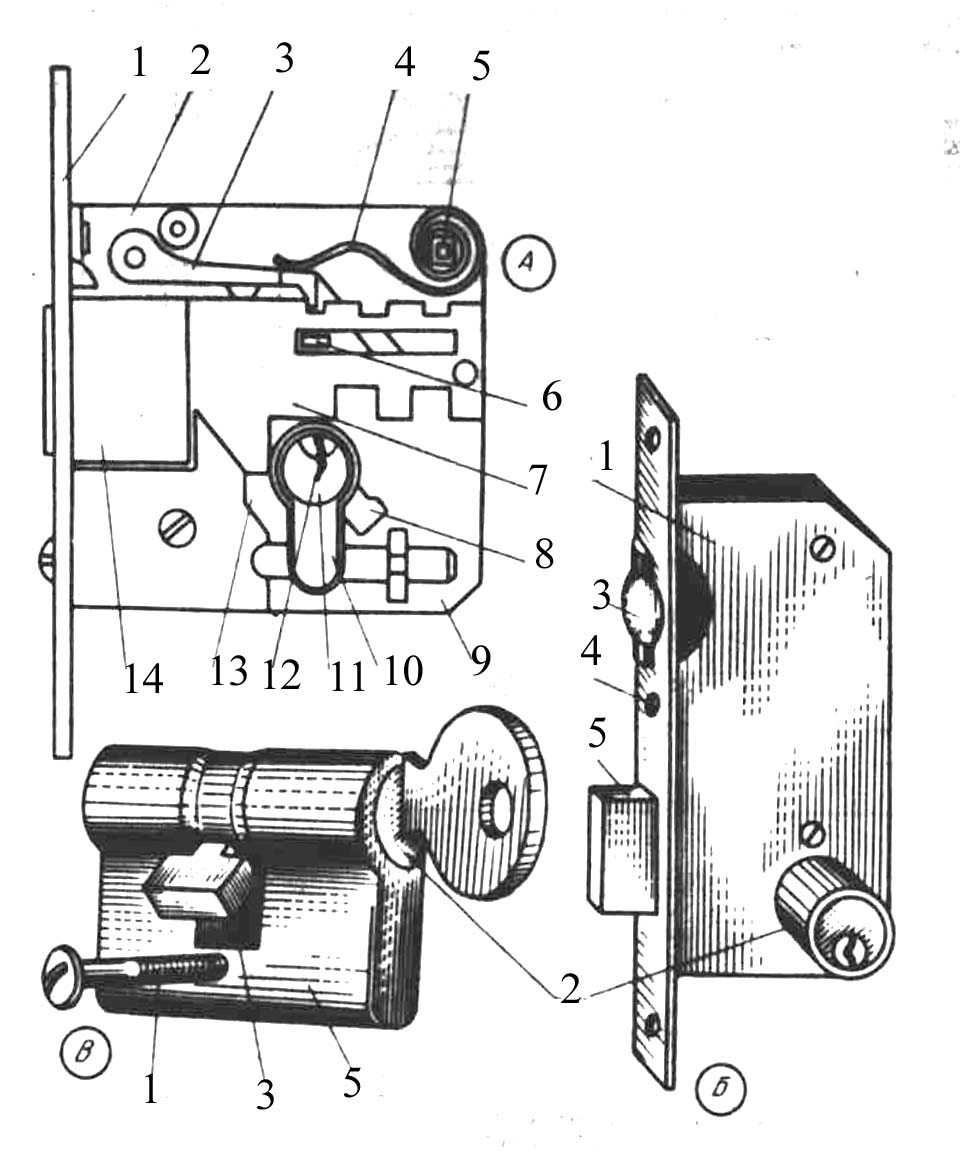

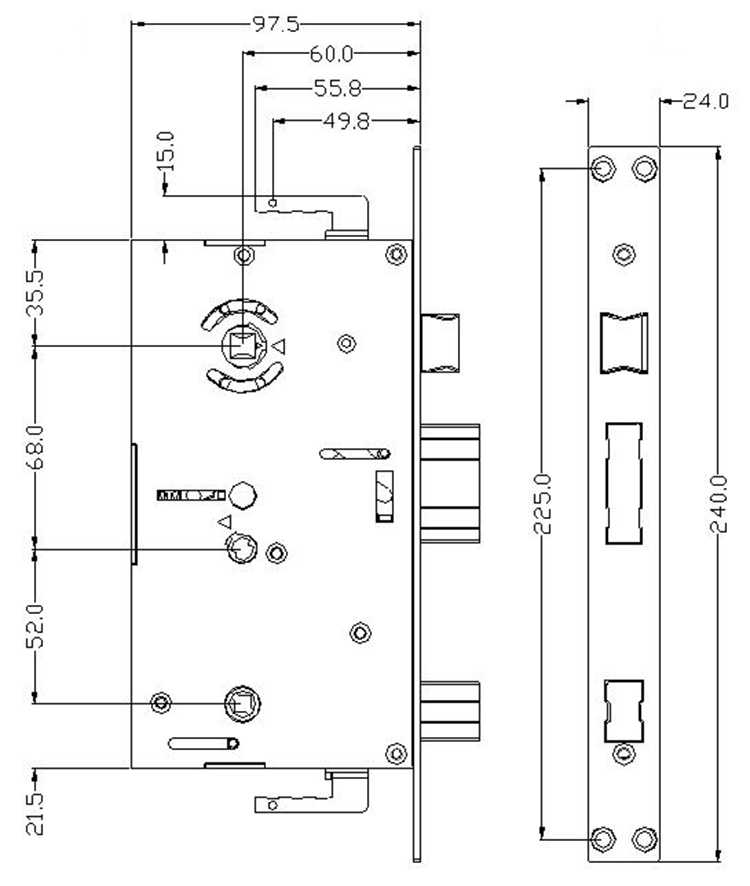

Схема врезного дверного замка сувальдного типа ЗВ9 с защелкой и засовом из прутков круглого сечения показан на рис.4.

Установку врезного замкавыполняютВсе детали замкаплотно пригнанызазоры0,5 мм

При установке врезного замка необходимо выполнить следующие работы:

1. Прежде всего, с наружной (или внутренней, как кому удобней) стороны двери размечают место установки корпуса врезного замка (рис.4 поз.1).
2. Разметку места установки выполняют с таким учётом, чтобы паз под штифт (рис.4 поз.4) для фальцевых ручек на накладной планке (рис.4 поз.13) находился на расстоянии 800-1100 мм от пола.
3. Одновременно с этим, шилом или карандашом размечают места для сквозных отверстий под сувальдный запор (рис.4 поз.10).
4. Затем делают вырубку под корпус замка (рис.4 поз.1) с помощью сверла и стамески.
5. После примерки гнезда под замок, замок снова вынимают и теперь просверливают сквозное отверстие для стержня (рис.4 поз.4), на который будут позже насаживаться фалевые ручки с планками (рис.4 поз.13).
6. Также высверливаются отверстия и под запоры замка (рис.4 поз.10).
7. Корпус замка (рис.4 поз.1) снова вставляют в гнездо и через сквозное отверстие (рис.4 поз.10) вставляют цилиндровый запор замка (рис.4 поз.9).
8. Корпус замка закрепляют двумя шурупами на двери.
9. Через сквозное отверстие с наружной стороны двери в паз (рис.4 поз.4) устанавливают в гнездо штифт (квадратный стержень) вместе с накладкой и дверной ручкой (рис.4 поз.13).
10. А затем с внутренней стороны двери на прошедший через паз штифт надевается вторая накладка (рис.4 поз.13) с одновременным совмещением в пазах цилиндрового запора (рис.4 поз.9).
11. Устанавливают вторую ручку (рис.4 поз.13) на планку внутри помещения и закрепляют их шурупами, причём ручка закрепляется отдельно на штифте (рис.4 поз.4).
12. Проверяется работа замка и только после этого затягивают все шурупы на двери.
13. После установки дверного замка с ручками размечают место установки запорной планки (рис.4 поз.6) на дверной коробке (обвязке).
14. Затем делают вырубку пазов под засов запора (рис.4 поз.7) и защелку (рис.4 поз.8).
15. Проверяют работу замка в пазах и после этого закрепляют запорную планку (рис.4 поз.6) на обвязке и снова проверяют работу замка.

Если что-то пошло не так разбирают замок и повторяют операции снова. Главное надо помнить, что вырезать лишнее можно всегда, сложнее это лишнее потом вставить обратно, поэтому и говорится, что сто раз отмерь — один раз отрежь.

Проверку работы подвижных деталей изделий проводят вручную, выполняя не менее пяти раз циклы работы изделия. При необходимости следует предусматривать смазку узлов изделия.

Проверка работоспособности и регулировка

После сборки дверного замка Schloss 2041 необходимо проверить его работоспособность и в случае необходимости произвести регулировку для достижения оптимальной работы.

Для начала, убедитесь, что все детали замка правильно собраны и закреплены. Проверьте, что ригель свободно двигается внутри корпуса замка и не застревает.

Затем, не закрывая дверь, попробуйте повернуть ключ в замке. Убедитесь, что ключ легко поворачивается и замок легко открывается и закрывается. Если ключ застревает или замок не открывается/закрывается гладко, может потребоваться регулировка.

Для регулировки замка Schloss 2041, используйте отвертку соответствующего размера и отключите замок от электрического питания, если такое присутствует.

Внимательно изучите инструкцию по эксплуатации для определения места и способа регулировки вашей модели замка. Обычно это связано с регулировкой расположения ригеля и/или силы замыкания.

Подберите правильное положение ригеля и проверьте его работоспособность, поворачивая ключ. Если замок начинает работать гладко, значит, регулировка выполнена верно.

Не забудьте снова проверить работоспособность замка, открыв и закрывая дверь, а также проверив, что ключ поворачивается легко.

Если после регулировки замка Schloss 2041 проблема с работоспособностью все еще сохраняется, рекомендуется обратиться к специалистам или производителю для дальнейших инструкций и решения проблемы.

Нюансы в сборке запирающих устройств

Многие считают, что собрать замок после ремонта довольно просто и недооценивают сложность данной работы. На самом деле все намного сложнее, чем может показаться на первый взгляд. Придерживаясь следующих советов, можно избежать всех нюансов, которые могут возникнуть в процессе этой работы:

1. После того как вы самостоятельно собрали замок, не забудьте проверить его на работоспособность при помощи ключа.
2. Расположение внутренних элементов должно совпадать со схемой.
3. Не стоит перетягивать крепежи, это может негативно отразиться на работе всего устройства.
4. Если обнаружены нерабочие элементы, их нужно заменить. Если такая возможность отсутствует, меняйте все запирающее устройство.

На межкомнатной двери запирающие устройства, как правило, не ставят. На ней используют обычную ручку для фиксации.

Настройка и проверка замка

Шаг 1: После установки замка Schloss 2041 у вас возникнет необходимость настроить его подходящим образом. Для этого необходимо настроить рециркуляцию руки замка.

Шаг 2: Откройте дверь и установите ручку замка в горизонтальное положение. Увидите высокую точку (символ), которая находится у основания ручки. Это позволяет вам определить направление вращения ключа.

Шаг 3: Поместите ключ в замок и вращайте его по часовой стрелке, чтобы увидеть два небольших белых символа через отверстия для ключа.

Шаг 4: Обратите внимание на данное положение и зажмите стержень, чтобы убедиться, что он должен быть повернут против часовой стрелки на 90 градусов. Шаг 5: Если стержень находится в неправильной позиции, используйте бюгель ключа или другой подходящий инструмент, чтобы повернуть его

Шаг 5: Если стержень находится в неправильной позиции, используйте бюгель ключа или другой подходящий инструмент, чтобы повернуть его.

Шаг 6: Поверните ключ еще раз по часовой стрелке до поворота вал и выполните проверку защелки. Замок должен быть настроен правильно и должен легко закрываться и открываться с помощью ключа.

Обратите внимание, что при настройке и проверке замка Schloss 2041 необходимо быть осторожным и следовать указаниям производителя внимательно. Неправильная настройка может привести к неполадкам и потере функциональности замка

Подготовка к установке нового замка

Перед установкой нового замка schloss 2041 необходимо выполнить некоторые предварительные шаги, чтобы обеспечить правильную работу и долговечность установленного замка. Вот что нужно сделать перед установкой:

1. Проверьте, что дверь, на которой будет установлен замок, находится в хорошем состоянии и не имеет видимых повреждений. Если обнаружены повреждения, следует их устранить до установки нового замка.
2. Убедитесь, что замок schloss 2041 соответствует требованиям безопасности и надежности, необходимым для двери, на которую он будет устанавливаться. Приобретайте замок у надежных поставщиков и проверяйте сертификаты и гарантии перед покупкой.
3. Изучите инструкцию по установке, прилагаемую к замку schloss 2041. Подготовьте все необходимые инструменты и материалы для установки замка, чтобы избежать задержек и неудобств в процессе монтажа.
4. При необходимости, снимите старый замок с двери. Внимательно прочитайте и выполните инструкцию производителя по снятию старого замка, чтобы избежать повреждений двери и подготовить ее к установке нового замка.
5. Проверьте совместимость нового замка schloss 2041 с дверной ручкой или дополнительными элементами существующей дверной конструкции. При необходимости подберите совместимые элементы или закажите их у производителя замка.

Правильная подготовка к установке нового замка schloss 2041 позволит обеспечить его эффективную и безопасную работу в дальнейшем. Будьте внимательны и следуйте инструкциям производителя, чтобы избежать возможных проблем и повреждений при установке.

Нюансы сборки запирающих устройств – советы специалистов

К сборке замка многие люди относятся достаточно вольно, считая это занятие весьма простым. На самом деле подобная работа скрывает множество подводных камней. Чтобы их обойти, нужно воспользоваться следующими советами специалистов.

• После самостоятельной сборки замка не забывайте проверять его работоспособность, вставив в него ключи.
• Проверяйте расположение элементов внутри замка согласно схеме.
• Не перетягивайте крепежные элементы, это может нарушить работу секрета.
• Сувальды должны крепиться в замке достаточно плотно, если они выпадают, значит, вы сделали что-то не так.
• Обнаружив поврежденные элементы в замке, замените их, если замены не нашлось, меняйте замок. Никогда не устанавливайте неисправное запирающее устройство на дверь.

Если вы задумались о том, как собрать дверной замок схема вам в помощь. Ведь именно схема к конкретному запирающему устройству содержит исчерпывающую информацию, которая необходима вам для успешной его сборки/разборки. Помните также, что далеко не всегда нужно самостоятельно лезть в недра замка и терять время на проблему, которую вы не можете решить. Доверяйте подобную работу специалистам, не будьте скупы.

Готовимся к сборке дверного запирающего устройства

Обычно для того, чтобы установить или починить замок, требуется его сборка и разборка. Перед установкой замок разбирают для того, чтобы убедиться в отсутствии бракованных элементов секретного механизма и для удаления инородных предметов из него. Ну а для того, чтобы осуществить ремонт, без разборки замка обойтись просто невозможно.

Многие обыватели, пытаясь разбирать замок, допускают распространенную ошибку, которая приводит к тому, что собрать воедино все детали устройства они, потом не могут. Казалось бы, что может быть глупее? Но на самом деле, как утверждают специалисты, которым приходится часто общаться с такими «горе-мастерами», такое происходит сплошь и рядом.

Впросак можно попасть даже в том случае, если запирающее устройство было разобрано без демонтажа корпуса с дверного полотна, просто для профилактической чистки механизма от пыли. Стоит не заметить пружинку, случайно вылетевшую из недр секрета и вот вам проблема. Чтобы не сталкиваться с подобными неприятностями не стоит спешить вскрывать корпус замка. Сначала достаньте очень важный предмет под названием схема дверного замка, естественно того, который вы разбираете.

Если схема не шла в комплекте с замком, ее можно раздобыть в сети Интернет. Изучив схему, вы будете знать:

• комплектность элементов, содержащихся в корпусе устройства;
• их расположение;
• о том, как один элемент крепится к другому;
• каковы функции каждого элемента.

Схема запирающего устройства – это далеко не все, что нам может потребоваться для его разборки и сборки. Голыми руками замок не разберешь, нужны инструменты и смазка.

1. Отвертки, которые нужно подбирать в соответствии с используемыми в замке крепежными элементами.
2. Оригинальный ключ, который потребуется для проверки работоспособности секретного механизма.
3. Пинцет, шило и лупа. Инструменты, которые требуются для работы с мелкими деталями.
4. Специальная смазка, рекомендуемая производителем, либо WD-40. Также для смазки дополнительно хорошо использовать графитовый порошок.
5. В зависимости от целей сборки/разборки нужны: комплектующие к замку для его ремонта, кисточка или пылесос для чистки от пыли и так далее.

Подготовка к сборке

Перед началом сборки замка schloss 2041 необходимо правильно подготовить все необходимые инструменты и детали. Все компоненты замка должны быть включены в комплект поставки, поэтому перед началом сборки следует убедиться в наличии всех необходимых элементов.

Для сборки замка schloss 2041 потребуется следующий инструмент и материалы:

Перед началом сборки рекомендуется проверить все детали замка на наличие повреждений и отсутствие дефектов. Если вы обнаружили какие-либо проблемы, свяжитесь с производителем для получения замены деталей.

Также перед сборкой необходимо обеспечить чистую и правильную рабочую поверхность. Убедитесь, что на рабочем столе или другой рабочей поверхности нет грязи, пыли или других загрязнений, которые могут повредить детали замка.

Подготовка к сборке замка schloss 2041 включает в себя правильное расположение инструментов и материалов, а также проверку всех деталей перед началом работы.

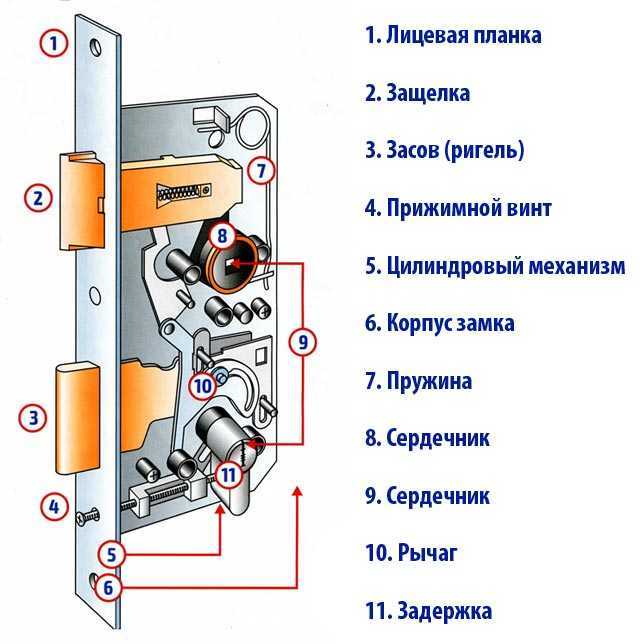

Общий порядок сборки/разборки цилиндрового замка

Если не трогать сам цилиндр, то есть секретную часть запирающего устройства, то разобрать такой замок ничего не стоит. Личинки выходят из строя довольно часто и причин тому много, но замену сломавшемуся механизму секретности найти несложно. У большинства цилиндровых замков имеется три важнейших конструкционных элемента:

• корпус;
• ригели;
• личинка.

Сколь мощным бы ни был корпус и ригели замка, они ничто без личинки. Ведь именно личинка представляет собой секретный механизм, который управляет ригелями. Чтобы заменить личинку необходимо открыть дверь и внимательно осмотреть торцевую часть дверного полотна в районе выходных отверстий под ригели. Именно там, скорее всего, находится небольшой крепежный элемент, удерживающий цилиндр в корпусе, чтобы не ошибиться, сверьтесь со схемой.

Выкрутив крепежный элемент (если он один), для удобства извлечения личинки вставьте ключ в замочную скважину. Затем повернув его немного в сторону, извлеките вместе с личинкой из недр замка. Если личинка не вышла с первого раза, попробуйте ее немного покачать.

Чтобы установить новую личинку, потребуется лишь повторить порядок работы в обратной последовательности. Гораздо сложнее, когда требуется разобрать личинку, например для того, чтобы перекодировать ее, или для того, чтобы сделать по ней ключ. Нельзя сказать, что разобрать личинку невозможно, однако без специальных приспособлений лучше за это не браться. Специалисты советуют людям, не имеющим опыта, попробовать произвести работу в следующем порядке.

1. Вытаскиваем цилиндр из корпуса замка.
2. Извлекаем стопорное колечко.
3. Засовываем ключ в замочную скважину и поворачиваем его примерно на 180о.
4. Двумя спицами фиксируем пины, располагающиеся в нижней части секрета.
5. Теперь вынимаем верхние пины и производим необходимые действия.

Разбираем/собираем сувальдный замок своими руками

Секрет сувальдного замка гораздо больше по размеру, чем личинка цилиндрового запирающего устройства. Получить доступ к элементам секрета гораздо проще, а значит собрать и разобрать до конца подобный замок можно без специальных инструментов. Однако перед демонтажем секрета сверьтесь со схемой, ведь положение сувальдных пластин в разных замках может отличаться.

Чтобы разобрать сувальдный замок нужно подготовить отвертку, подходящую смазку и ветошь. Прежде всего, выкручиваем крепежные элементы, удерживающие крышку корпуса замка. Снимаем крышку, обнажая тем самым секретный механизм и остальные элементы, находящиеся в корпусе. Нас будет интересовать подпружиненная стопка металлических пластин с причудливыми вырезами, это и есть секрет замка.

Отводим пружины в сторону и извлекаем стопку пластин из корпуса

Обратите внимание, что пластины нанизаны на специальные крепежные элементы и непосредственно соприкасаются со стойкой хвостовика. Благодаря этому собрать пластины как-то иначе довольно трудная задача

Произведя с пластинами нужные нам манипуляции, собираем секрет обратно. Пластины в стопке располагаются в определенном порядке, изменение этого порядка приведет к перекодировке секрета. Значит нужно собрать пластины в той же последовательности. Вставляем пластины по одной в крепежные элементы секрета и поочередно подпружиниваем. Как только все элементы будут установлены, можно закрывать и привинчивать крышку корпуса замка.
