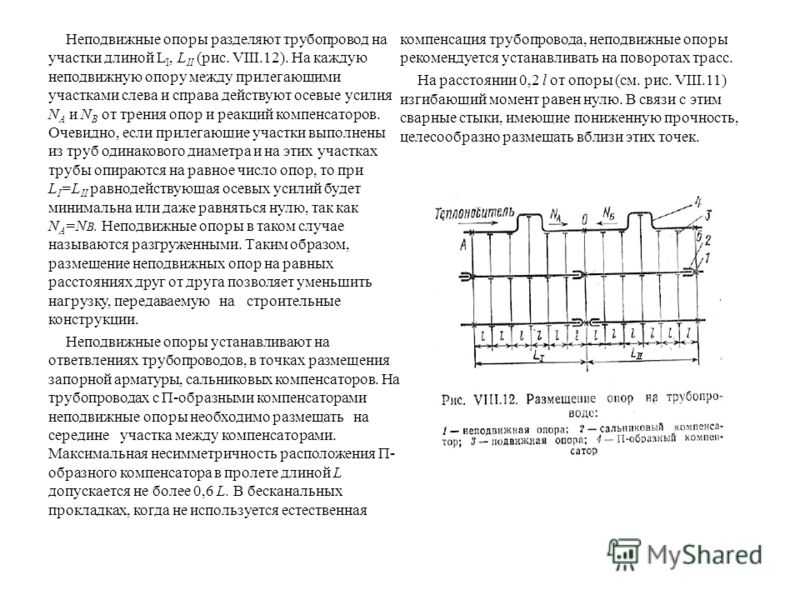

Правила расстановки неподвижных опор в отоплении

Требования к креплению трубопроводов

Крепление трубопроводов имеет важное значение для обеспечения их надежности и безопасности. В процессе монтажа трубопроводов следует придерживаться следующих требований:

1. Качество использования крепежных элементов. При монтаже следует использовать качественные и надежные крепежные элементы, такие как болты, гайки, шайбы и т.д. Они должны быть изготовлены из устойчивого к коррозии материала и иметь достаточную прочность для выдерживания воздействия нагрузок.
2. Установка путей крепления. Пути крепления трубопроводов следует устанавливать с учетом их длины, диаметра, материала и условий эксплуатации. Пути могут быть вертикальными, горизонтальными или наклонными в зависимости от требований проекта и особенностей конкретного трубопровода.
3. Расстояние между точками крепления. Расстояние между точками крепления трубопровода должно быть определено в соответствии с нормативами и рекомендациями производителя. Оно зависит от диаметра и материала трубопровода, а также от вида и направления нагрузок, которые воздействуют на него.
4. Надежность крепления. Крепление трубопровода должно быть достаточно прочным, чтобы выдерживать нагрузки, возникающие в процессе эксплуатации. При монтаже следует обеспечить правильное затягивание крепежных элементов и исключить возможность их разворота.
5. Изоляция крепления. Крепление трубопровода следует устанавливать с учетом его изоляции от поверхностей, к которым он прилегает. Это поможет предотвратить повреждение трубопровода и обеспечить его долговечность.

Соблюдение требований к креплению трубопроводов является важным условием для обеспечения их надежной и безопасной эксплуатации. При монтаже следует учитывать особенности конкретного проекта, рекомендации производителя и нормативные требования.

2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 12.3.009-76 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности

ГОСТ 12.3.020-80 Система стандартов безопасности труда. Процессы перемещения грузов на предприятиях. Общие требования безопасности

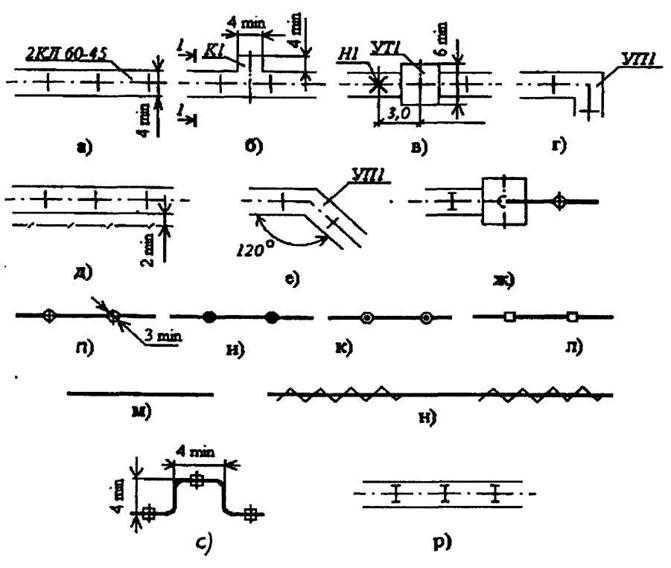

ГОСТ 21.705-2016 Система проектной документации для строительства. Правила выполнения рабочей документации тепловых сетей

ГОСТ 14254-2015 (IEC 60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP)

ГОСТ 22235-2010 Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ

ГОСТ 23118-2012 Конструкции стальные строительные. Общие технические условия

ГОСТ 26653-2015 Подготовка генеральных грузов к транспортированию. Общие требования

ГОСТ 30732-2006 Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия

ГОСТ 31416-2009 Трубы и муфты хризотилцементные. Технические условия

ГОСТ Р 54468-2011 Трубы гибкие с тепловой изоляцией для систем теплоснабжения, горячего и холодного водоснабжения. Общие технические условия

ГОСТ Р 55596-2013 Сети тепловые. Нормы и методы расчета на прочность и сейсмические воздействия

ГОСТ Р 56227-2014 Трубы и фасонные изделия стальные в пенополимерминеральной изоляции. Технические условия

СП 18.13330.2011 «СНиП II-89-90* Генеральные планы промышленных предприятий» (с изменением N 1)

СП 30.13330.2016 «СНиП 2.04.01-85* Внутренний водопровод и канализация зданий»

СП 42.13330.2016 «СНиП 2.07.01-89* Градостроительство. Планировка и застройка городских и сельских поселений»

СП 45.13330.2017 «СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты»

СП 61.13330.2012 «СНиП 41-03-2003 Тепловая изоляция оборудования и трубопроводов» (с изменением N 1)

СП 68.13330.2011 «СНиП 3.01.04-87 Приемка в эксплуатацию законченных строительством объектов. Основные положения»

СП 70.13330.2012 «СНиП 3.03.01-87 Несущие и ограждающие конструкции» (с изменением N 1)

СП 71.13330.2017 «СНиП 3.04.01-87 Изоляционные и отделочные покрытия»

СП 72.13330.2016 «СНиП 3.04.03-85 Защита строительных конструкций и сооружений от коррозии»

СП 74.13330.2011 «СНиП 3.05.03-85 Тепловые сети»

СП 124.13330.2012 «СНиП 41-02-2003 Тепловые сети»

СП 129.13330.2011 «СНиП 3.05.04-85* Наружные сети и сооружения водоснабжения и канализации»

СП 131.13330.2012 «СНиП 23-01-99* Строительная климатология» (с изменением N 2)

Примечание — При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования — на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

Расстояния между опо­рами трубопроводов по таблице СНИП

Правильно подобранная дистанция между опорными креплениями является одним из условий эксплуатации системы. Опоры позволяют распределить нагрузку, минимизировать напряжение, а в определенных случаях – при обустройстве тепломагистралей, например, распределить температурную нагрузку.

Нормы СНиП включат в себя требования по расстоянию между опорами для трубопроводов с разным диаметром, толщиной стенки и назначением. Такие данные заносятся в специальные таблицы, что значительно облегчает расчеты. Стоит помнить, что таблица содержит не рекомендованные данные, а точное указание, соответствующие СНиП, сколько и какие конструкции нужны.

Таблица расстояния между опорами трубопр­оводов, приведенная в статье, касается скользящих конструкций для стальных труб.

Наружный диаметр, мм	Толщина стенки, мм	Максимальное расстояние между опорами, м	Принимаемое расстояние при наземной и подземной укладке, м	Принимаемая дистанция при подземной укладке в непроходимых каналах, м
25	2,5	2.5	1,9	1,9
32	2,5	3,2	2,7	2,7
40	2,5	3,9	3,0	3,0
57	2,5	4,9	3,8	3,8
76	3,0	6,4	4,9	3,8
89	3,0	6,9	5,3	4,1
108	3,5	8,3	6,4	4,9
133	4,0	9,6	7,4	5,6
159	4,0	10,4	8,0	6,1
219	4,0	12,8	9,8	6,4
273	4,5	14,7	11,3	7,9
325	5,0	16,6	12,8	8,3
377	5,5	18,3	14,1	9,2
426	6,0	19,8	15,2	9,9
530	7,0	22,7	17,5	11,4
630	8,0	25,6	19,7	12,8
720	8,5	27,7	21,3	13,9
820	9,5	30,3	23,3	15,2
920	10,0	31,9	24,5	16,0
1020	11,0	33,6	25,8	16,8

Расстояния между опо­рами стальных трубоп­роводов при равной величине стенок определяются диаметром. Также влияют характеристики грунта при подземной укладке. Кроме того, при монтаже тепловых трасс согласно СНиП на дистанцию влияет температурная деформация. Для тепломагистралей используют только подвижные опоры с тем, чтобы создать монтажное смещение для компенсации теплового расширения.

Основные требования к производству работ

Таблица 177. РАССТОЯНИЕ МЕЖДУ ОПОРАМИ СТАЛЬНЫХ ТРУБОПРОВОДОВ

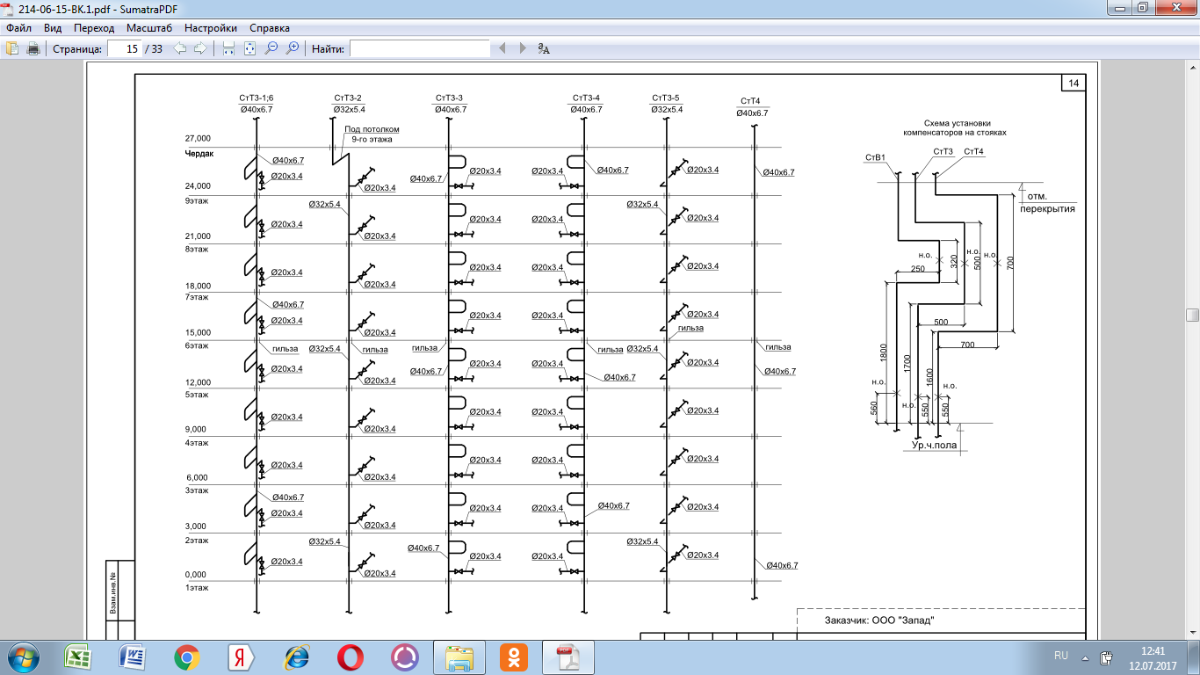

В жилых и общественных зданиях стояки из стальных труб прокладывают при высоте этажа до 3 м без креплений, а при высоте этажа более 3 м — с установкой креплений на половине высоты этажа. В производственных зданиях стояки крепят через каждые 3 м.Крепления горизонтальных чугунных канализационных труб устраивают через 2 м, а для стояков — одно крепление на этаж, но не более 3 м между креплениями. Крепления чугунных труб располагают под раструбами.Стальные трубопроводы с теплоносителем, имеющим температуру 40—105° С, в местах пересечения ими перекрытий, стен и перегородок необходимо заключать в гильзы для свободного перемещения труб при температурных изменениях. При температуре теплоносителя выше 105° С трубопроводы, проходящие через сгораемые или трудносгораемые конструкции, заключают в гильзы из несгораемого материала. Зазор между гильзой и трубой должен быть не менее 15 мм при заполнении его асбестом и не менее 100 мм без заполнения. Гильзы должны выступать на 20—30 мм выше отметки чистого пола. Края гильз необходимо располагать заподлицо с поверхностями стен, перегородок и потолков.

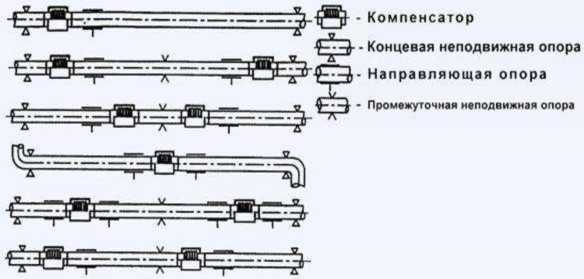

Монтаж неподвижных опор теплотрассы снип

СНиП 3.05.03-85 ________________ Зарегистрирован Росстандартом в качестве СП 74.13330.2011. — Примечание изготовителя базы данных.

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА

Дата введения 1986-07-01

РАЗРАБОТАНЫ институтом Оргэнергострой Минэнерго СССР (Л. Я. Мукомель — руководитель темы; канд. техн. наук С. С. Якобсон).

ВНЕСЕНЫ Минэнерго СССР.

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Главтехнормированием Госстроя СССР (Н. А. Шишов).

УТВЕРЖДЕНЫ постановлением Государственного комитета СССР по делам строительства от 31 октября 1985 г. N 178.

С введением в действие СНиП 3.05.03-85 «Тепловые сети» утрачивает силу СНиП III-30-74 «Водоснабжение, канализация и теплоснабжение. Наружные сети и сооружения».

СОГЛАСОВАНЫ с Госгортехнадзором СССР 15 апреля 1985 г.

Настоящие правила распространяются на строительство новых, расширение и реконструкцию действующих тепловых сетей,

транспортирующих горячую воду температурой t и пар температурой t

200 град.С и давлением 440 град.С и давлением

2,5 МПа (25 кгс/кв.см) 6,4 МПа (64 кгс/кв.см)

от источника тепловой энергии до потребителей тепла (зданий, сооружений).

3 Термины, определения и сокращения

3.1 В настоящем своде правил применены следующие термины с соответствующими определениями:

3.1.1 бесканальная прокладка: Прокладка трубопроводов непосредственно в грунте.

3.1.2 мнимая опора: Условная точка бесканально проложенного трубопровода, не совершающая перемещений.

3.1.3 предизолированный трубопровод: Трубопровод, изолируемый на предприятии-производителе.

3.1.4 сильфон: Осесимметричная упругая оболочка, разделяющая среды и способная под действием давления, температуры, силы или момента силы совершать линейные, сдвиговые, угловые перемещения или преобразовывать давление в усилие.

3.1.5 сильфонное компенсационное устройство; СКУ: Устройство, состоящее из одного или нескольких сильфонных компенсаторов, заключенных в корпус или ряд корпусов, обеспечивающих выполнение компенсаторами своих функций и защищающих компенсаторы от внешних воздействий.

3.1.6 сильфонный компенсатор; СК: Устройство, состоящее из сильфона (сильфонов) и ограничительной арматуры, способное поглощать или уравновешивать относительные движения определенных значения и частоты, возникающие в герметично соединяемых конструкциях, и проводить в этих условиях пар, жидкости и газы.

3.1.7 система оперативного дистанционного контроля; СОДК: Система, предназначенная для контроля состояния теплоизоляционного слоя пенополиуретана предизолированных трубопроводов и обнаружения участков с повышенной влажностью изоляции.

3.1.8 стартовый сильфонный компенсатор: Сильфонное компенсационное устройство, срабатывающее один раз при пуске тепловой сети.

3.1.9 тепловая сеть: Совокупность устройств (включая центральные тепловые пункты, насосные станции), предназначенных для передачи тепловой энергии, теплоносителя от источников тепловой энергии до теплопотребляющих установок.

3.1.10 фасонная часть (деталь): Деталь или сборочная единица трубопровода или трубной системы, обеспечивающая изменение направления, слияния или деления, расширения или сужения потока рабочей среды.

3.2 В настоящем стандарте применены следующие сокращения:

* В словосочетании «ПИР изоляция».

ПОС — проект организации строительства;

** В словосочетаниях «ППМ изоляция», «ППУ изоляция».

ППР — проект производства работ;

** В словосочетаниях «ППМ изоляция», «ППУ изоляция».

СОДК — система оперативно-диспетчерского контроля;

ЦТП — центральный тепловой пункт.

4 Общие положения

4.1 Требования настоящего свода правил распространяются на проектирование новых, реконструкцию и капитальный ремонт существующих тепловых сетей с применением:

— стальных труб с ППУ или ППМ тепловой изоляцией с постоянно действующей максимальной температурой теплоносителя не более 150°С и рабочим давлением не более 1,6 МПа;

— гибких гофрированных труб из нержавеющей стали с ППУ изоляцией с максимальной температурой теплоносителя 135°С (допускается кратковременное воздействие температуры до 150°С, допустимое время работы на повышенной температуре принимают согласно рекомендациям предприятия-производителя) и рабочим давлением не более 1,6 МПа и гибких гофрированных труб из нержавеющей стали с ПИР изоляцией с максимальной температурой теплоносителя 160°С (допускается кратковременное воздействие температуры до 180°С) и рабочим давлением не более 1,6 МПа;

— гибких полимерных труб с тепловой изоляцией с максимальной температурой теплоносителя 135°С и рабочим давлением не более 1,0 МПа и гибких полимерных труб с тепловой изоляцией с максимальной температурой теплоносителя 115°С и рабочим давлением не более 1,6 МПа;

— хризотилцементных труб с теплостойкими кольцами при температуре теплоносителя (воды) не более 150°С и рабочим давлением до 1,6 МПа.

4.2 Настоящий свод правил устанавливает требования:

— к безопасности, надежности, а также живучести систем теплоснабжения;

Источник

Типы конструкций

Для газо- и нефтепровода, для технической системы и для подачи горячей воды или сжатого воздуха по понятным причинам используются разные изделия с разными характеристиками. Поэтому первым требованием, которому должны удовлетворять опорные конструкции, выступает соответствие материала. Это не всегда означает полное совпадение, но это означает соответствие задаче: фиксация, гашение вибрации, стойкость к температуре и так далее.

Различают 2 основных типа конструкций: подвижные и неподвижные.

Подвижные – или скользящие, используются для гашения вертикальной нагрузки. Кроме того, они помогают равномерно распределить тепловую деформацию. Этот вид конструкций позволяет изменить положение трубопровода относительно опоры. Для расчетов имеет значение не столько назначение – передача газа, сжатого воздуха, сколько общий вес трубы с содержимым.

Различают несколько видов моделей:

катковые – в конструкцию вмонтированы катки, что обеспечивает линейную подвижность стального трубопровода;

хомутовые – или приваренные. Представляет собой подвески, с помощью которых коммуникации закрепляются на потолок;

опорное кольцо – вариант скользящей системы, в которой подвижность обеспечивается за счет материала конструкции. Это бескорпусная опора, которая выполняется из полимера, то есть, обладает высоким коэффициентом теплового расширения.

Неподвижные – в отличие от подвижных полностью исключают линейные или угловые смещения. Порой конструкционно они очень похожи на скользящие – хомутовые, например, но благодаря жесткой фиксации гарантируют неподвижность трубопровода.

Читайте так же: Какую трубу лучше использовать для канализации в частном доме диаметр

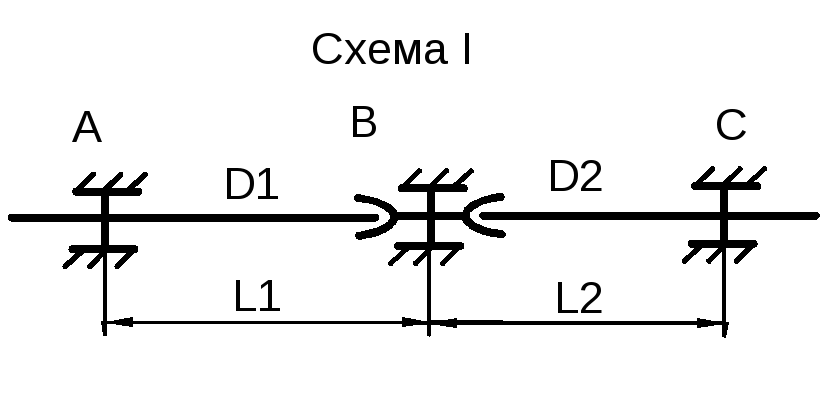

Неподвижная фиксация трубопровода

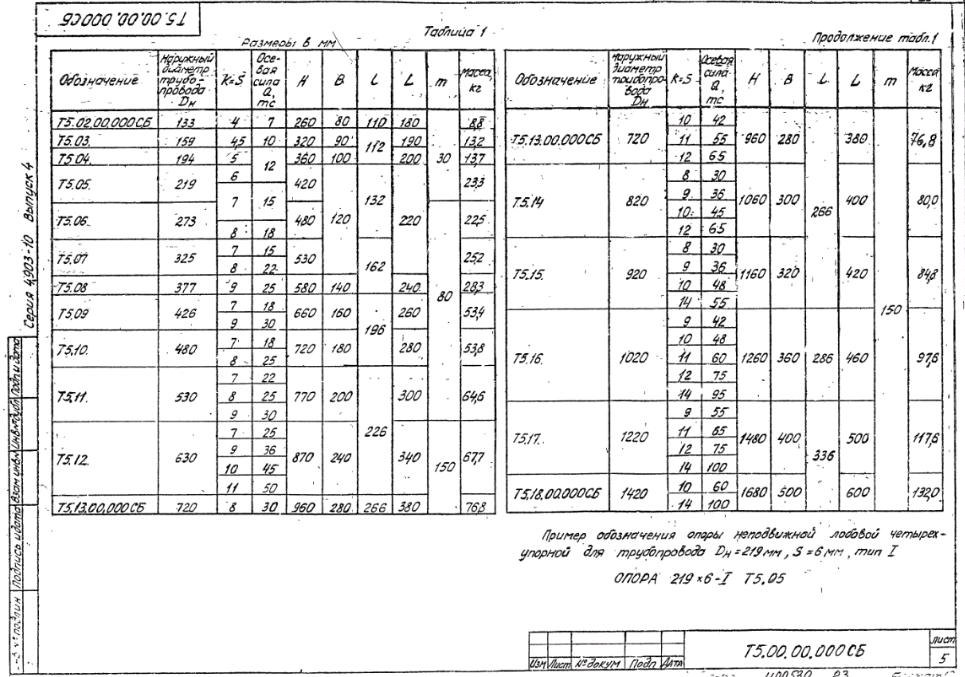

Различают такие варианты неподвижных опор:

• корпусные приварные – конструкции соединяются с трубами посредством сварки. Устройство могут иметь разное, однако с трубопроводом, по сути, образуют единое целое;
• корпусные хомутовые – закрепляются на трубах за счет плоских или круглых хомутов;
• бугельные – разновидность хомутовых: модели оснащены дополнительные ребрами жесткости, что повышает их эксплуатационные качества;
• крутоизогнутые – специальные конструкции, предназначенные для фиксации труб на участках сгиба;
• вертикальные крепления – представляют собой прочные лапы, приваренные к вертикальной поверхности;

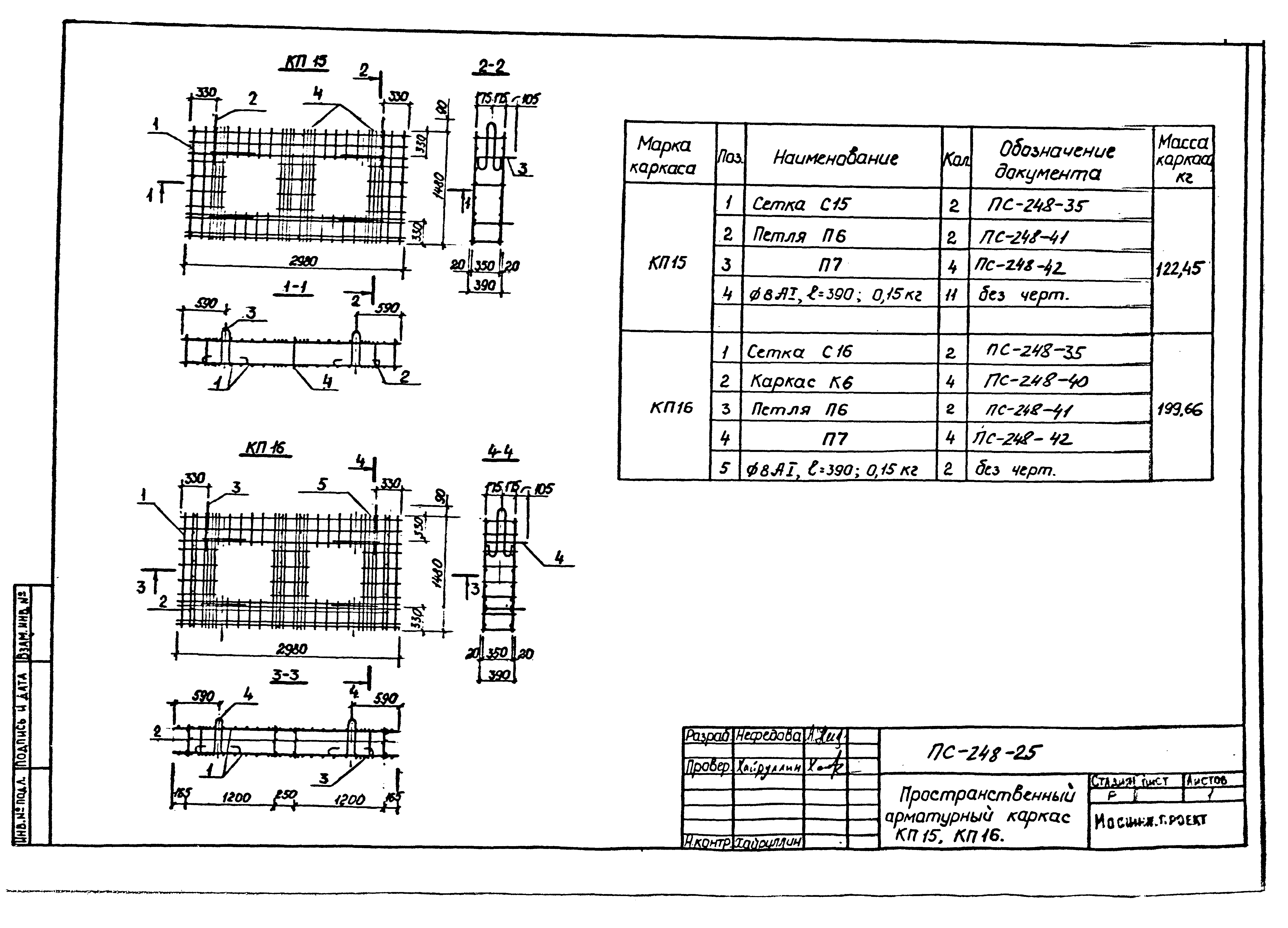

• щитовые – похожи по конструкции на вертикальные, но используются при прохождении коммуникаций сквозь стены.

Различное устройство опорных конструкций предполагает разное расстояние между ними. Однако последнее определяется не только типом изделия, но и характеристиками труб. Для расчетов все эти факторы нужно учитывать.

Расстояние между опорами при их установке: какое оно должно быть?

Часто возникает вопрос, на каком расстоянии друг от друга должны располагаться опоры при их монтаже. Здесь мы приводим сводную таблицу значений этих расстояний между пролетами для скользящих опор стальных трубопроводов при надземной и подземной прокладке.

Расстояние между опорами

Наружный диаметр трубы, мм	Толщина стенки трубы, мм	Предельно допустимое расстояние, м	Принимаемое расстояние при надземной и подземной прокладке в тоннелях, м	Принимаемое расстояние подземной прокладке в непроходных каналах, м
25	2,5	2,5	1,9	1,9
32	2,5	3,2	2,7	2,7
40	2,5	3,9	3,0	3,0
57	2,5	4,9	3,8	3,8
76	3,0	6,4	4,9	3,8
89	3,0	6,9	5,3	4,1
108	3,5	8,3	6,4

4,9
133
4,0
9,6
7,4
5,6

159
4,0
10,4
8,0
6,1

219
4,0
12,8
9,8
6,4

273
4,5
14,7
11,3
7,9

325
5,0
16,6
12,8
8,3

377
5,5
18,3
14,1
9,2

426
6,0
19,8
15,2
9,9

530
7,0
22,7
17,5
11,4

630
8,0
25,6
19,7
12,8

720
8,5
27,7
21,3
13,9

820
9,5
30,3
23,3

15,2

920
10,0
31,9
24,5
16,0

1020
11,0
33,6
25,8
16,8

При монтаже подвижных опор необходим учитывать их мотажное смещение относительно опорных планок на подушках в зависимости от направления температурной деформации.

Расстояние между опорами трубопроводов

При прокладке трубопроводных систем различного назначения используют опоры нескольких видов. В зависимости от нагрузки, которая оказывается на магистраль, а также месторасположение металлоконструкций, подбирается соответствующий тип опор. Также важным параметром выступает расстояние между опорами трубопроводов, которое зависит не только от содержимого труб, но и от их диаметра. Правильно подобранные и установленные конструкции обеспечивают надежность и долговечность систем.

Разновидности

Строительство трубопроводов предполагает просчет всех параметров, оказывающих влияние на состояние магистралей. В зависимости от выявленных особенностей подбираются крепежи и опорные модули.

Существует два основных вида опор:

• Подвижные
• Неподвижные

Каждая разновидность обеспечивает прочность и надежность крепления, а также помогает нивелировать вибрацию. Все подвижные конструкции могут монтироваться только на открытой местности либо при туннельной прокладке

НОП обеспечивают наиболее надежное крепление, что очень важно при прокладке трубопроводных и технологических магистралей. НОП монтируются:

• На поворотах
• На подъемах
• Возле запорной арматуры
• Равномерно по всей длине

Расстояние определяется индивидуально в соответствии с размером труб и способом их прокладки.

Расстояние между опорами трубопроводов таблица СНИП

На государственном уровне существуют стандарты, которые регулируют дистанцию между опорными конструкциями.

Наружный диаметр трубы (мм)	Толщина стенки трубы (мм)	Предельно допустимое расстояние (м)	Принимаемое расстояние при надземной и подземной прокладке в тоннелях (м)	Толщина стенки трубы (мм)
25	2,5	2,5	1,9	1,9
32	2,5	3,2	2,7	2,7
40	2,5	3,9	3	3
57	2,5	4,9	3,8	3,8
76	3	6,4	4,9	3,8
89	3	6,9	5,3	4,1
108	3,5	8,3	6,4	4,9
133	4	9,6	7,4	5,6
159	4	10,4	8	6,1
219	4	12,8	9,8	6,4
273	4,5	14,7	11,3	7,9
325	5	16,6	12,8	8,3
377	5,5	18,3	14,1	9,2
426	6	19,8	15,2	9,9
530	7	22,7	17,5	11,4
630	8	25,6	19,7	12,8
720	8,5	27,7	21,3	13,9
820	9,5	30,3	23,3	15,2
920	10	31,9	24,5	16
1020	11	33,6	25,8	16,8

В строительстве учитываются все параметры, благодаря чему трубопроводы различного назначения сохраняют свою работоспособность в течение не одного десятилетия. В случае несоблюдения норм возможно провисание труб, их сильная деформация, которая ведет к появлению трещин и прочих дефектов. Также неправильный крепеж может привести к нарушению функциональности магистралей. Если трубопроводы выполнены только из стали, то повреждения будут проявляться преимущественно в виде изменения формы. В случае если конструкция включает в себя ППУ, то может произойти серьезное нарушение целостности системы и утечка.

Где можно приобрести опоры

ООО «ЗПИ «ЕВРОПРОМ» имеет большой опыт по изготовлению всех видов подвижных и неподвижных опор. Собственное производство гарантирует высокое качество товаров, представленных в каталоге. Вся продукция имеет сертификаты качества и отвечает международным стандартам. Менеджеры компании проконсультируют по всем возникающим вопросам, а также помогут оформить заказ. После оформления договора товары доставляются собственным транспортом в кратчайшие сроки. На все отгруженные изделия оформляются сопроводительные документы.

Основные этапы и правила

Этапы монтажа неподвижных опор трубопроводов ППУ:

Подготовка места установки опор. В данном этапе проводится очистка и выравнивание территории для установки опор. Также делается маркировка и обозначение мест расположения опор.
Установка опор. В данном этапе осуществляется установка опор на заранее подготовленные места. Опоры должны быть правильно смонтированы и закреплены так, чтобы обеспечить прочность и надежность трубопровода.
Монтаж трубопровода. В этом этапе производится укладка и подключение трубопровода к установленным опорам. Необходимо следить за тем, чтобы трубопровод был правильно прокладан и соответствовал всем необходимым требованиям.
Закрепление трубопровода на опорах. В данном этапе производится закрепление трубопровода на опорах с помощью крепежных элементов. Это необходимо для обеспечения его надежной фиксации и предотвращения деформаций и смещений.
Проверка качества монтажа. После завершения монтажных работ необходимо провести контроль и проверку качества установленных опор и трубопровода

В этом случае следует обратить внимание на правильность установки, качество закрепления, отсутствие дефектов и соответствие всем требованиям безопасности и нормативным документам.

Правила монтажа неподвижных опор трубопроводов ППУ:

Выбор опор должен быть осуществлен на основании расчетов и проекта монтажа. Опоры должны соответствовать требованиям прочности и надежности, а также учитывать особенности конкретных условий эксплуатации.
Монтаж опор должен быть произведен с соблюдением всех технических требований и нормативных документов

Ошибки и нарушения при монтаже могут привести к серьезным проблемам в дальнейшей эксплуатации трубопровода.
Все сварные соединения на опорах и трубопроводах должны быть произведены квалифицированными специалистами, а также пройти обязательные проверки и испытания на герметичность.
Необходимо обеспечить ремонтопригодность и доступность опор для технического обслуживания и ремонта
Это должно учтено при выборе мест установки опор и при их монтаже.
При монтаже следует обращать внимание на безопасность работников и окружающей среды, соблюдать все необходимые меры предосторожности и требования охраны труда.
