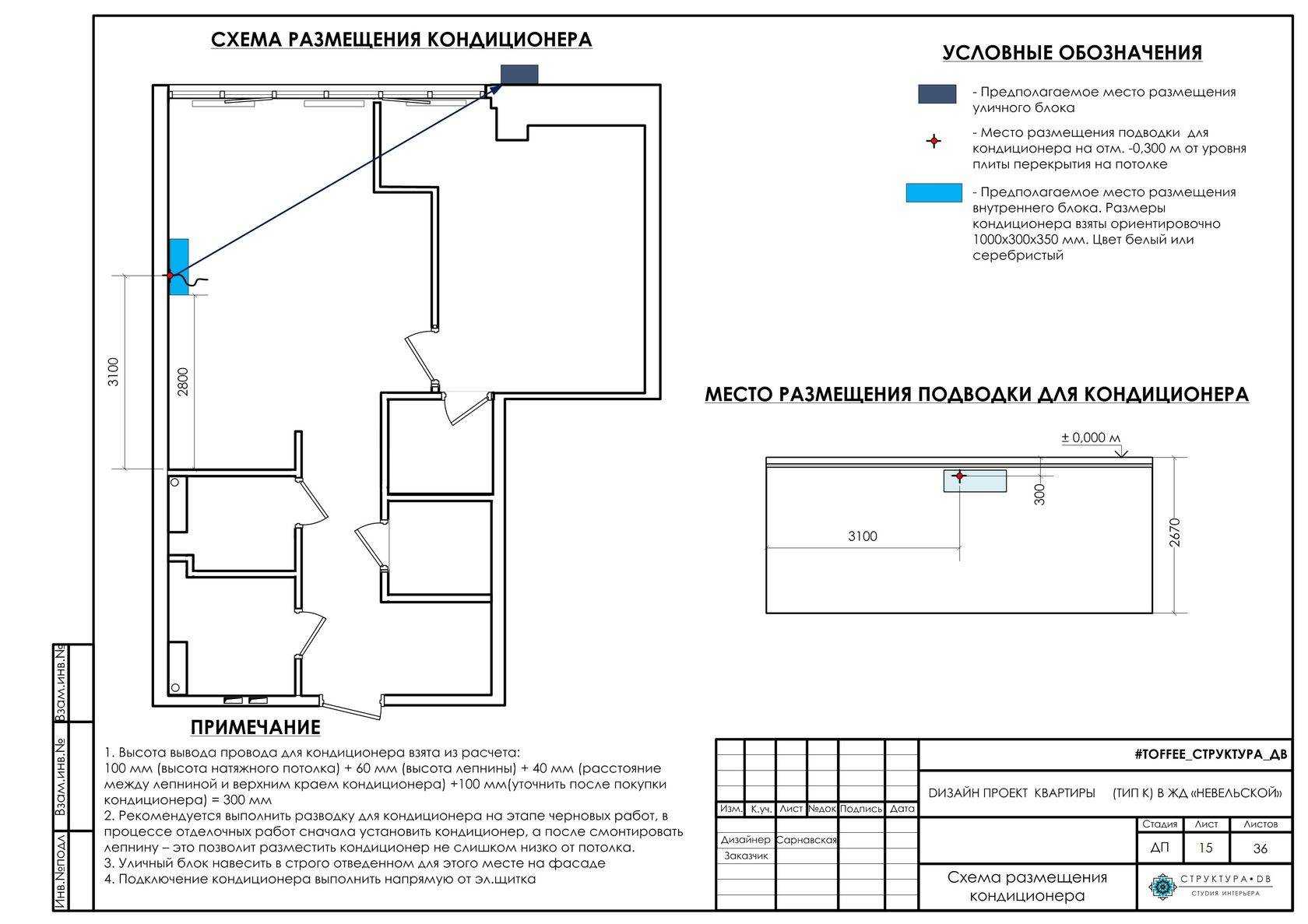

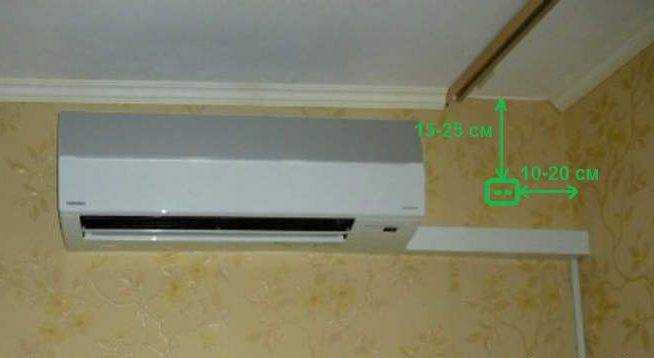

Правила расположения розетки под кондиционер: выбираем место для установки с умом

Требование к линии электропитания

Требования к отдельной линии электропитания:

наличие автомата на линии
наличие заземления
только медные кабели
сечение проводов от 3 Х 2,5 и выше

Также необходимо провести электропитание от внутреннего блока кондиционера к внешнему. если это возможно — кабель можно класть вместе с фреоновой межблочной трассой.

В подключении кондиционера необходимо руководствоваться инструкцией по эксплуатации, в которой, кроме прочего, указано как именно подключать электрические провода. Также в инструкции приведена подробная схема подключения проводов для этой определенной модели.

Второе решение чтобы получить информацию для монтажа конкретного кондиционера — электрическая схема представленная на внутренней стороне крышки блоков кондиционера, либо на самих блоках. В ней в подробностях указано как необходимо соединять блоки кондиционера между собой и как соединять сплит-систему с существующей электросетью.

Рассмотрим самую распространенную последовательность подключения домашнего кондиционера.

Подключаем питающий провод к монтажному блоку. В монтажном блоке кондиционера, подключение питающего провода производиться строго согласно приведенной схеме на крышке.

Черный провод, который идет от автомата подключается к клемме L

Синий провод подключается к клемме N

Желто-зеленый провод подключается на массу кондиционера

Подключение наружного блока необходимо осуществлять следуя руководству пользователя или схеме расположенной на кондиционере. Подключение блоков сплит-системы между собой производиться силовым кабелем, сечением не менее, чем указано на крышке.

Сечения проводов, рекомендованных к использованию при мощности кондиционера до 4,6 кВт — 3 Х 2,5. Поставьте автомат на 20А. Для подключения кондиционера необходимо использовать только медные кабели.

Выполняйте монтаж электрики не торопясь и строго придерживаясь схемы. Электрокабели укладывайте в штробы и декоративные короба не открыто, используйте гофрированную трубу подходящего диаметра. Это позволит демонтировать или заменить провода при необходимости. Если вы кладете дренаж вместе с кабелем — не пренебрегайте прятать кабель в гофрированную трубку.

Подключение системы кондиционирования

точку подключения соединяют непосредственно с распределительной коробкой. В этой ситуации обходятся без розетки и вилки. Но при таком способе соединения следует учитывать, что используемая электрическая проводка должна выдержать нагрузку при одновременной работе всех бытовых устройств подключённых к ней. Распределительный щиток дополнительно оборудуют системой, контролирующей автоматическое отключение в случае возникновения перегрузок;
если устройство кондиционирования устанавливается в процессе проведения общих ремонтных работ, при монтаже наиболее часто применяют закрытую конструкцию. Оборудуется специальный канал в стене. В нём размещается кабель. Один конец соединяют с распределительным щитком, а другой закрепляют к выводу розетки. На окончательном этапе канал заделывается. При этом не портится интерьер помещения. На проводку не оказывают влияние внешние негативные факторы;
установка розетки под кондиционер может осуществляться открытым способом. Такой метод применяется, если ремонт уже завершён и жильцы не хотят дополнительно портить стену. Один из концов проводки соединяют с распределительной коробкой. К другому концу подсоединяется розетка. Кабель находится на поверхности стенового покрытия. Его помещают в декоративный короб.

Этапы установки кондиционера

На каждом этапе понадобятся инструменты и определенные знания. К каждой сплит-системе приложена подробная инструкция, как подключать установку. В нее можно подсматривать как в шпаргалку.

Этап первый – электрическое подключение сплит системы. Электрическая проводка всегда должна быть отдельной, также лучше в электрощитовой выделить для нее отдельный автомат. Любой кондиционер довольно мощное устройство, поэтому нет 100% гарантии, что старая электропроводка справится.

Установка внешнего блока кондиционера

В домах, которым более 20 лет, лучше сразу поменять всю проводку, так как проложенные ранее провода изначально не рассчитывается на усиленную нагрузку.

Этап второй – установка внешнего блока сплит-системы. Необходимо проделать отверстия для фиксации металлических фиксаторов. Если внешний блок планируется расположить на незастекленном балконе, то достаточно стандартных болтов. Если же балкон закрытый или есть желание прикрепить устройство на стену, то понадобятся кронштейны. Все специалисты отмечают, что данное крепежное приспособление способно зафиксировать и надежно держать вес больше веса кондиционирующего устройства. Если жилое помещение находится на верхнем этаже, то систему можно установить на крыше.

Если жилище находится на первом этаже, то лучше вешать его на высоте не менее 2 метров и помещать в решетку. В ином случае недобросовестные люди могут его похитить. Также необходимо монтировать металлический козырек. Он будет спасать устройство от снега или падающих сосулек.

Есть некоторые моменты при установке внешнего блока, на них рекомендуется обратить особое внимание:

Опорная стенка должна быть достаточно твердой и гладкой;
При установке нежелательно перегибать дренажные трубки, по ним функционирует фреон. В ином случае компрессор перестанет его качать.

Установка внутреннего блока кондиционера

Этап третий – установка внутреннего блока сплит-системы. В случае монтирования системы на стену, то она прикрепляется к стене при помощи шурупов, если потолочный, то необходимо будет сначала вмонтировать в стену кронштейны, затем зафиксировать блок. Проверяем прочность установки.

Случай с напольным внутренним блоком самый простой. Он не требует дополнительных средств фиксации. Нужно всего лишь правильно выбрать место его расположения, чтобы сильно не дул и не мешался. После окончания всех работ с коммуникациями двигать его не желательно, чтобы не нарушить процесс функционирования.

Места, где внутренний блок находиться не может:

Над тепловым источником, чаще всего это батарея. В противном случае кондиционирующее устройство будет постоянно функционировать и охлаждать, следовательно, может быстро сломаться. К тому же тепло, постоянно поднимающееся от теплового носителя, есть вероятность, что пластмассовый корпус может расплавиться;
В помещении, где проводятся работы с применением устройств, излучающих высокочастотные колебания. Они сбивают работу процессора, работающего в блоке;
Над постелью, столом или местом для работы. Сильный сквозняк может приводить к постоянным простудным заболеваниям;
В местах затруднения циркуляции воздуха. Стандартное расстояние до каких-либо крупных предметов должно составлять не менее 3 метров. Если расстояние меньше, то охлажденный воздух будет отражаться от преграды и возвращаться обратно с той же исходной температурой;
Если было принято решение подключить сплит систему своими руками, то нужно очень внимательно следить за тем, что устройство «встало» ровно, чтобы находящаяся там вода не вытекала.

Этап четвертый – пробитие отверстий в полу либо стене. Непосредственно перед началом процесса подключения системы к электросети нужно проделать потолочные или настенные отверстия, чтобы подсоединить фреоновые трубки и электропровода.

Если нет желания или возможности штробить, то можно замаскировать провода под плинтусом или поместить в декоративный короб.

Этап пятый – проверка правильности подсоединения сплит-системы при помощи тестирующей программы. Для этого кондиционирующее устройство включается в режим тестовой программы. Пока она проверяет состояние устройства, нужно внимательно прислушиваться к посторонним звукам, смотреть, не дрожит ли корпус.

Подключаем испаритель

Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки — этот блок кондиционера или сплит системы всегда монтируется внутри помещения.

Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная электрическая схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы, чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.

В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.

Удаляем декоративную переднюю панель.
Демонтируем крышку защиты, фиксатор кабеля в нижней части.
Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
Надежно укрепляем провод на выходе из коробки.
Снятую крышку устанавливаем на прежнее место.

После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.

Чего делать не стоит

Подчеркнем, какие существуют базовые требования при установке прибора для кондиционирования воздуха в помещении:

не размещайте устройство рядом с большой мебелью – она будет препятствовать правильному движению воздушных потоков
негативное решение – местонахождение кондиционера связано с плоскостью локализации большого количества людей
холодный воздух не должен быть направлен непосредственно на человека – это будет провоцировать возникновение простудных заболеваний

не стоит устанавливать прибор над постоянно работающими тепловыми приборами – он будет работать «на износ», что негативно повлияет на длительность срока его эксплуатации
в местах с высокочастотными работающими устройствами прибор монтировать тоже нельзя – могут сбиться команды и настройки процессора, отвечающего за работу охлаждающей системы
не монтируйте прибор на участках с затрудненной циркуляционной системой воздухообмена, в ином случае не будет поддерживаться необходимая температура воздуха в помещении: оттолкнувшись от искусственного препятствия, воздух вернется в кондиционер, автоматика которого решит, что необходимые термические условия достигнуты, и попросту отключит прибор
внутренний блок климатического прибора должен устанавливаться максимально ровно, чтобы конденсат стекал через трубку на улицу, а не капал на пол квартиры
если над внешней конструкцией имеется навес, стоит убедиться, что он – не помеха для вывода отработанного воздуха из системы

В целом, существует три базовых схемы введении кондиционера в электросеть. Какую из них выбрать – решать следует ситуативно, исходя из бытовых условий конкретного помещения.

Учитывайте, что самостоятельный монтаж устройства и его подключение к питанию может негативно повлиять на функционирование всей системы. Иногда лучше потратить небольшую сумму и пригласить специалиста, по меньшей мере, для того, чтобы проконсультироваться с ним по поводу установочного процесса.

Руководствуясь приведенными в статье рекомендациями, можно осуществить грамотный монтаж системы климатического контроля в жилом помещении, правильно подключить ее у электрической сети, а также продлить срок ее службы на долгие годы.

Как подключить кондиционер к электросети

Существует два распространенных способа подключения кондиционера к сетевому питанию:

через розетку для однофазных бытовых приборов;
от отдельной линии в основном для промышленных устройств.

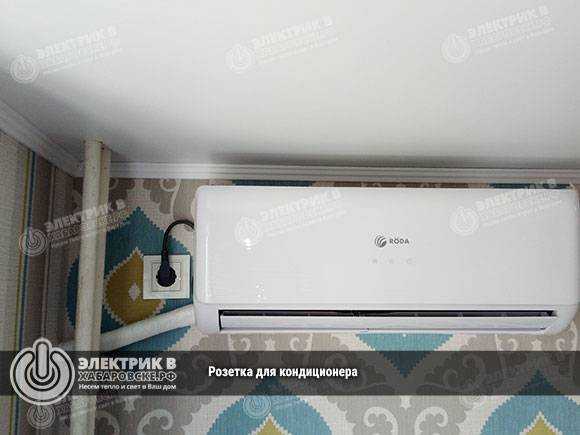

С розеткой

Подвести питание сплит-системы с помощью вилки и розетки – самый простейший способ, который не нуждается в подготовительных электромонтажных работах. Этот вариант выбирают для встроенных в окно кондиционеров, систем небольшой мощности до 4 кВт, а также для временного использования. Необходимо помнить, что розетка под бытовой кондиционер должна быть строго индивидуальной.

Подключение можно выполнять только в том случае, если есть опыт электромонтажных работ с бытовыми приборами. Алгоритм действий будет следующим:

подготовить материалы и инструменты;
изучить схемы в инструкции;
проложить и подключить межблочные кабели (об этом писалось выше);
установить розетку.

Перед пробным пуском сплит-системы нужно проверить схему на правильность подключения.

Розетка должна быть с медными проводами и подключена к щитку по всем правилам электробезопасности.

Прямое подключение к сети

Отдельная линия питания наилучшим образом подходит для мощной сплит-системы. При этом нужно убедиться, возможно ли подключение к электрощитку (обязательно заземленному) дополнительного оборудования. Вариант прямого подключения к сети не нагружает рабочие линии сети: питание подается непосредственно к внутреннему блоку кондиционера.

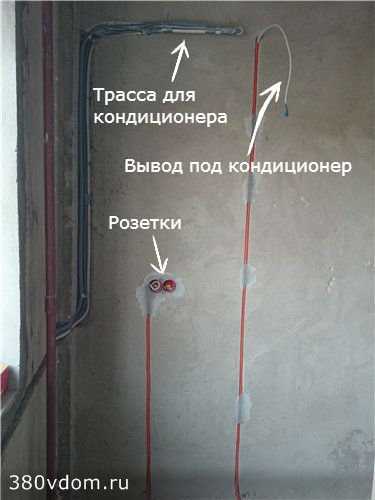

Кабель прокладывается по подготовленному штробу в стене или в коробе по поверхности стены. К щитку кабель протягивается через автомат с рассчитанной мощностью, подробно о котором будет сказано в следующем подразделе. Сечение провода будет зависеть от мощности прибора и удаленности его расположения от щитка.

Инструкция подключения в остальном повторяет первый способ. Данный метод позволяет установить кондиционер в любой точке дома.

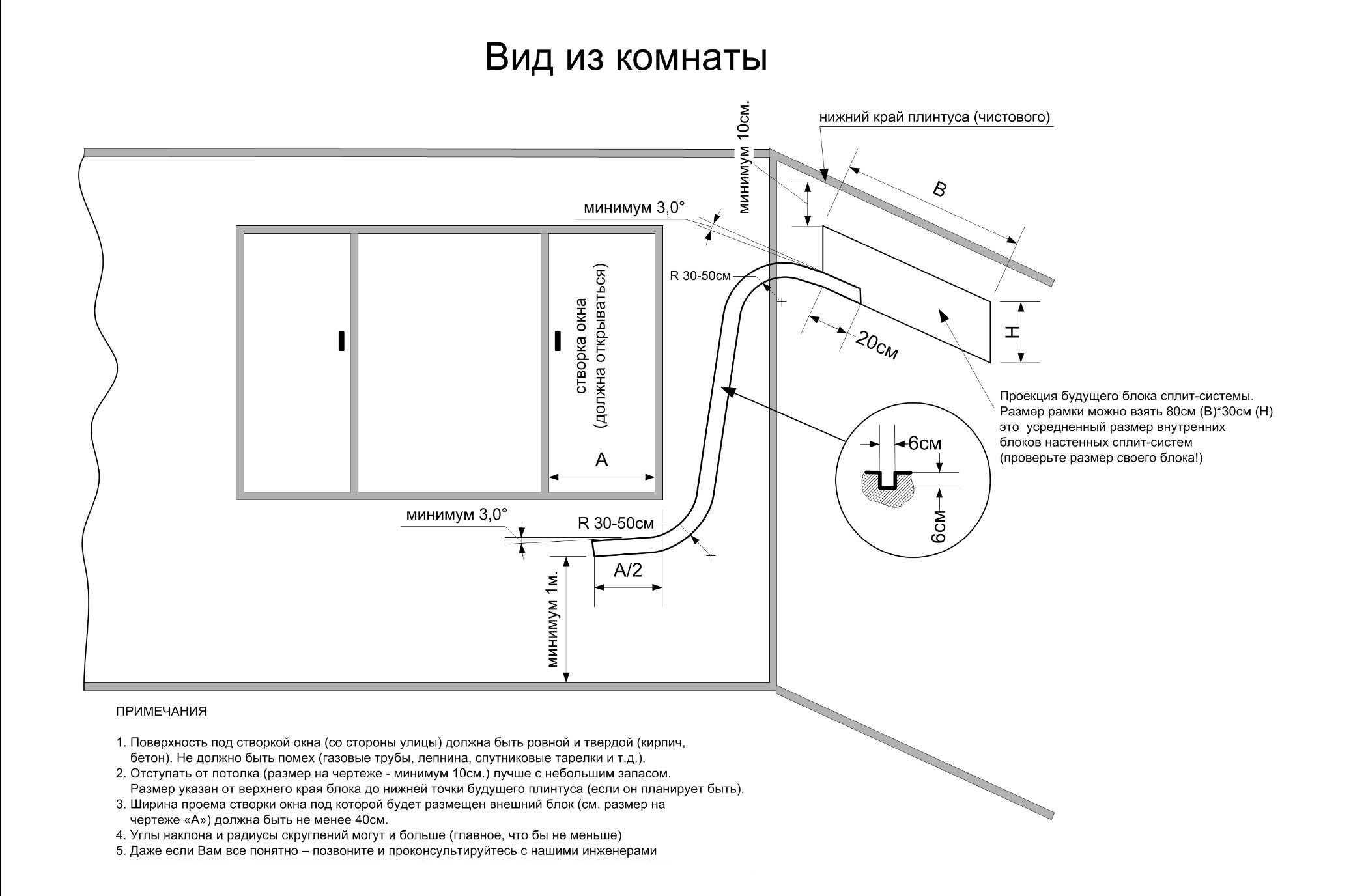

Межблочные коммуникации как сделать

Отверстие в стене для прохождения коммуникаций бурят с помощью перфоратора буром диаметром 4-5 см. Если межблочная трасса будет включать дренажную трубку для отвода конденсата, то канал необходимо сделать с уклоном (5-10 градусов в сторону улицы). Участок трассы от внутреннего блока до места вхождения в стену желательно скрыть в стене. При штроблении образуется много пыли, поэтому если в помещении уже сделан ремонт, то трассу лучше проложить снаружи, закрыв её впоследствии декоративным коробом.

Межблочные коммуникации можно скрыть в декоративном пластиковом корпусе

В межблочную коммуникационную трассу входят медные трубки фреоновой магистрали, провода электропитания и управления оборудованием, а также дренажный трубопровод (конденсат из внутреннего блока по правилам должен отводиться в канализацию, но многие попросту выводят его наружу). Необходимая длина проводки и трубопроводов определяется измерением общей длины трассы (плюс небольшой запас 30-50 см).

Для резки медных трубок необходимо использовать труборез, а не болгарку или ножовку, во избежание образования опилок, способных впоследствии привести к поломке кондиционера. Перед монтажом трубопроводы помещают в теплоизоляционную оболочку, для предотвращения попадания внутрь мусора отверстия трубопровода закрывают пластиковыми пробками. Все составляющие трассы укладываются вместе, перематываются виниловой изолентой, после чего трасса устанавливается на место.

После прокладки межблочных коммуникаций приступают к подсоединению проводов и фреоновой магистрали. Инструкция по установке кондиционера должна содержать схему подключения электропроводки, которой необходимо руководствоваться в работе.

Корректируется длина трубок (отрезаем нужный размер), затем необходимо снять заусенцы (снимаем фаску с помощью римера). После продевания гайки каждый край трубок развальцовывается вальцовкой. Затем края подсоединяют к штуцерам внутреннего и наружного блоков, затягивая гайки динамометрическим ключом (соединения должны быть абсолютно герметичными).

После проверки герметичности из магистрали при помощи вакуумного насоса удаляют воздух, манометрический коллектор даёт возможность контролировать давление

Закончив подключение трассы, проверяют герметичность магистрали и «вакуумируют» её (удаляют влагу и воздух) с помощью вакуумного насоса. Для этого через манометрический коллектор к сервисному порту наружного блока подсоединяют вакуумный насос, который, откачивая воздух из системы, создаёт в ней вакуум. Этот процесс продолжается около 20 минут (зависит от объёма контура). После отключения насоса в течение получаса наблюдают за изменением давления, если стрелка манометра не отклоняется, то система герметична. Только после тщательной проверки герметичности возможно открытие кранов наружного блока и заполнение контура фреоном

Внимание, утечка фреона может стать причиной поломки компрессора, но более важно крайне вредное воздействие фреона на человеческий организм

Итак, система собрана и заполнена хладагентом, остаётся подключение кондиционера к электросети и проверка её работы. Схема подключения кондиционера проста, у большинства бытовых сплит-систем электропитание подключается к внутреннему блоку, для этого необходимо лишь подвести к нему розетку.

Теперь вы имеете общее представление о том, как установить кондиционер своими руками. Речь шла о монтаже сплит-системы, как самой эффективной разновидности бытовых кондиционеров. Поможет разобраться в том, как установить кондиционер видео инструкция, изложенная ниже.

Установка мобильного кондиционера не требует вмешательства высококвалифицированных специалистов: необходимо лишь разместить прибор в пределах 2м от окна (для отвода горячего воздуха), а затем подключить к сети.

Возможные неполадки при подключении системы

Бывает так, что вроде все подключено правильно, а по какой-то причине кондиционер после установки не хочет включаться или производимый им воздух не соответствует заданной температуре. В таком случае стоит проверить:

Контакты подключения электрического провода, возможно, они хорошо не зафиксированы и подача электричества отсутствует;
Количество фреона в кондиционере, при непрофессиональной установке хладагент может быть выпущен при монтаже. В таком случае устройство необходимо дозаправить;
Настройки системы кондиционирования. На пульте управления могли сбиться настройки, в таком случае их просто нужно выставить корректно.

Если после всех проверок и устранения возможных неполадок кондиционер не работает, то нужно вызвать мастера для диагностики неисправности и ремонта.

Почему подключение кондиционера стоит выполнять качественно? Ни для кого не является секретом то, что для долговечности системы кондиционирования мало приобрести устройство популярного бренда. Основным составляющим фактором долгой и надежной службы является корректное подключение кондиционера. Качественно подключенная техника будет служить не один год без всяких нареканий на работу.

Выбор и монтаж трансформатора для подключения кондиционера

Если у вас нет доступной розетки для подключения кондиционера, вам понадобится трансформатор. Трансформатор преобразует высокое напряжение, поступающее из электросети, в низкое напряжение, которое может быть использовано кондиционером. Вот пошаговая инструкция по выбору и монтажу трансформатора для подключения кондиционера без наличия розетки.

Определите мощность вашего кондиционера. Эта информация обычно указана на задней панели или в инструкции к устройству. Мощность измеряется в ваттах (W).
Выберите подходящий трансформатор с учетом мощности вашего кондиционера. Обычно в магазинах предлагаются трансформаторы мощностью от 500 Вт до 3000 Вт. Убедитесь, что выбранный трансформатор имеет достаточную мощность для вашего кондиционера.
Разместите трансформатор вблизи кондиционера, чтобы минимизировать потери электроэнергии во время транспортировки. Распакуйте трансформатор и убедитесь, что все провода и подключения находятся в хорошем состоянии.
Проверьте, что напряжение в электросети соответствует требованиям трансформатора. Обычно требуется напряжение 220 Вольт, но в разных странах может быть разное напряжение. Если напряжение отличается, вам может понадобиться использовать специальный адаптер или выпрямитель для преобразования напряжения.
Подключите основной провод трансформатора к электросети, используя соответствующий кабель и разъем. Убедитесь, что подключение надежно и безопасно.
Подключите второй провод трансформатора к кондиционеру, используя соответствующий разъем или клемму. Убедитесь, что подключение надежно и безопасно.
Проверьте правильность подключения, а затем включите трансформатор и кондиционер. Убедитесь, что они работают корректно и нет никаких проблем с электричеством.

Следуя этим шагам, вы сможете успешно подключить кондиционер к электросети без наличия розетки. Однако помните, что подключение электрического оборудования требует определенных навыков и знаний, поэтому, если вы не уверены в своих способностях, лучше обратиться за помощью к квалифицированному электрику.

Как безопасно провести электропроводку

Правильная проводка является основой безопасности для любого электрического оборудования, включая кондиционеры. Неправильное проведение электропроводки может привести к короткому замыканию, пожару и другим серьезным проблемам. В этом разделе будет

рассказано, как безопасно провести электропроводку для подключения кондиционера без использования розетки.

1. Подготовка к проводке

Перед началом проводки необходимо полностью отключить электрическую подачу на уровне основного щитка. Не забудьте проверить отсутствие напряжения с помощью тестера. При работе с электрическими компонентами всегда используйте предохранители и автоматические выключатели для снижения риска возникновения коротких замыканий и перегрузок.

2. Проводка кабеля

Выберите кабель, подходящий для вашего кондиционера. Учтите его мощность и длину, чтобы убедиться, что он справится с нагрузкой.
Определите точку подключения кондиционера и проложите кабель от основного щитка до этой точки.
Обязательно используйте защитные гофрированные трубы или металлические гофры для кабеля. Это поможет предотвратить повреждение провода и обеспечит безопасность.
Прокладывайте кабель по стене или потолку, вдали от источников влаги, таких как трубы или утечки. Это снизит вероятность короткого замыкания.
Проводку следует проводить в соответствии с требованиями государственных норм и правил. В случае необходимости, проконсультируйтесь с электриком.

3. Подключение кондиционера

Подготовьте провода для подключения кондиционера к электрической сети. Не забудьте оставить достаточный запас длины провода для удобства подключения.
Откройте панель кондиционера и подключите фазные и нулевые провода к соответствующим контактам.
Убедитесь в надежности крепления проводов и отсутствии повреждений изоляции.
Закройте панель кондиционера и убедитесь, что процесс подключения выполнен правильно и плотно.

4. Проверка и тестирование

Перед включением электропитания убедитесь, что все связанные провода находятся в рабочем состоянии и не имеют повреждений.
Включите электропитание и проверьте работу кондиционера.
Убедитесь, что нет никакого перегрева проводов и других необычных симптомов.
В случае обнаружения проблем, немедленно отключите электропитание и обратитесь к специалисту.

Проведение электропроводки – важный и ответственный процесс. Если вы сомневаетесь в своих навыках или не уверены, что можете безопасно провести электропроводку, всегда лучше обратиться к квалифицированному электрику. Это снизит риск непредвиденных ситуаций, а также обеспечит долговечность и безопасность работы вашего кондиционера.

Выводы

Установка кондиционера без розетки возможна, но требует тщательной подготовки и соблюдения правил безопасности

Подключение к обычной розетке может быть ограничено техническими возможностями электросети, поэтому важно проверить ее перед установкой. Если вы не уверены в своих силах, следует обратиться к профессионалам
