Можно ли трехфазный автомат использовать как однофазный

Полезные советы

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору

На что необходимо обязательно обратить внимание?

У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки

Это обязательно указывается в паспорте изделия.
Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

АВР на 3 или на 4 полюса: какой выбрать?

Автоматический ввод резерва для трехфазных электрических сетей различается по количеству полюсов. С технической точки зрения разница состоит в том, что на трехполюсной АВР подключаются только фазные провода, а четырехполюсной АВР имеет дополнительный полюс для подключения нуля. То есть в случае с АВР на 4 полюса переключение нейтрали происходит одновременно с линейными проводниками

Существует мнение, что разрыв нулевого провода является излишней мерой предосторожности. По этой причине многие выбирают именно трехфазные устройства АВР

Однако применение АВР на 4 полюса иногда более оправданно или даже обязательно по действующим нормативам. Так в чем же разница?

Выбор АВР на 3 или 4 полюса во многом будет зависеть от параметров электрической сети, в частности, системы заземления. Многие существующие системы подачи электроэнергии имеют классификацию TN-C. Это так называемое защитное зануление, когда между рабочим нулевым и защитным нулевым проводником нет разделения на всем протяжении сети. В энергосистемах с подобной классификацией разрывать защитный ноль нельзя. К этому обязывает пункт 1.7.145 ПУЭ, который не допускает использования любых коммутационных аппаратов в цепях PE и PEN проводников. По этой причине в электрических сетях с классификацией TN-C следует использовать трехполюсные устройства автоматического ввода резерва.

Более современные электрические сети имеют систему заземления с разделенными нулевыми проводниками. То есть рабочий ноль и защитный ноль разделены на всем протяжении сети. Такие системы относятся к международной классификации TN-S. Это самый безопасный способ заземления, хоть и весьма затратный. Итак, в этом случае имеется 5 проводников — L1, L2, L3, N, PE. Появляется возможность разрывать рабочий ноль (N), поскольку защитный проводник (PE) останется не тронутым. Соответственно, в таких энергосистемах допустимо использовать устройства АВР как на три, так и на четыре полюса.

Далее выбор будет зависеть от того, что именно используется в качестве резервного источника питания. Если таковым выступает автономная электростанция (бензиновый генератор или ДГУ), то обычно на вводе с АВР установлена дифференциальная защита. При неразорванном нейтральном проводнике произойдет перераспределение токов нулевой последовательности от разных источников. Это приведет к нестабильности работы дифференциальной защиты, проще говоря, будут ложные срабатывания. В данном случае предпочтение стоит отдать четырехполюсному устройству АВР.

Если же резервным источником выступает вторая независимая линия коммунальной сети, то таких проблем возникнуть не должно. Однако и здесь могут быть аргументы в пользу АВР на 4 полюса. В частности, если сечение рабочей нейтрали меньше сечения фазных проводников и обнаружение сверхтоков в нулевом проводнике не предусмотрено. Тогда разрыв рабочего нулевого проводника одновременно с фазными является обязательным. В противном случае можно обойтись трехфазным устройством автоматического ввода резерва.

Подводя итоги, стоит отметить, что применение АВР на 4 полюса существенно повышает уровень безопасности. Это позволяет полностью отделить резервную систему от основной линии. При этом исключается вероятность ложных срабатываний устройства. Но не всегда допускается разрывать нулевой проводник, иногда это просто бессмысленно или полностью запрещено. В этом случае применяются исключительно трехполюсные устройства автоматического ввода резерва.

Подбираем подходящий автомат ввода – на какие параметры нужно опираться

Рассмотрев основные виды вводных устройств, нужно обратить внимание на параметры, учитывать которые необходимо при выборе подходящего варианта для установки в отдельно взятом случае. Первым делом определяем максимальный ток короткого замыкания

Это показатель, при котором устройство ввода должно сработать и разорвать электрическую цепь. Предлагаются ВА с параметрами от 3 до 10 мА. Оптимальным вариантом будет прибор с показателем 6 А. Для квартир допускается устанавливать автоматы на 3 мА, особенно, если вариант возникновения КЗ сведён к минимуму. Если жилище находится рядом с подстанцией, то в этом случае рекомендуется обратить внимание на устройства ввода на 10 мА.

Далее идет показатель рабочего тока, о котором мы упоминали раньше. В этом случае нужно рассматривать не только суммарную нагрузку, приходящуюся на сеть, но и сечение кабеля. Просчитывают этот параметр следующим образом: складываются мощности всего электрооборудования, находящегося в доме, после чего полученный результат умножают на 0,7 – коэффициент одновременной работы всего оборудования. Полученное значение делим на 220 (380). Итоговый результат – номинальный ток, который должен быть у приобретаемого вводного устройства.

https://youtube.com/watch?v=QWn5hL4ZnMM

При выборе ВА не обойтись и без такого понятия, как тип время-токовой характеристики. Поскольку превышение пускового тока над рабочим может быть выше в несколько раз, то автомат может определить такой параметр как короткое замыкание. Вследствие этого произойдет размыкание цепи, что совсем не нужно. Для этого существует определенная градация, позволяющая правильно выбрать класс устройства:

В. Применяется, если отсутствуют мощные электроприборы.
С. Используют при наличии электроплиты, котла и подобного оборудования. Применяется в домах, где пользуются приборами средней мощности не на постоянной основе: сварочный аппарат, бетономешалка и т.д.
D. Ставят при наличии мощного оборудования.

Важно

Устанавливая ВА в доме, обратите внимание на состояние проводки. Быть может, перед установкой ее стоит заменить

Варианты защиты для однофазной сети

О необходимости монтажа комплекта защитных приборов упоминают производители мощной бытовой техники. Нередко в сопроводительной документации к стиралке, электроплите, посудомойке или бойлеру указано, какие устройства необходимо дополнительно установить в сеть.

Учитывая количество различных контуров, обслуживающие розетки, выключатели, технику, максимально нагружающую сеть, можно сказать, что схем подключения УЗО бесконечное множество. В бытовых условиях можно даже установить розетку со встроенным УЗО.

Далее рассмотрим популярные варианты подключения, которые являются основными.

Вариант #1 – общее УЗО для 1-фазной сети.

Место УЗО – на входе силовой линии в квартиру (дом). Его устанавливают между общим 2-полюсным автоматом и комплектом автоматов для обслуживания различных электролиний — осветительных и розеточных контуров, отдельных ответвлений для бытовой техники и др.

Предположим, что произошла утечка тока из-за соприкосновения фазного провода с включенным в сеть металлическим прибором. УЗО срабатывает, напряжение в системе пропадает, и найти причину отключения будет довольно сложно.

Положительная сторона касается экономии: один прибор стоит дешевле, да и места в электрощите занимает меньше.

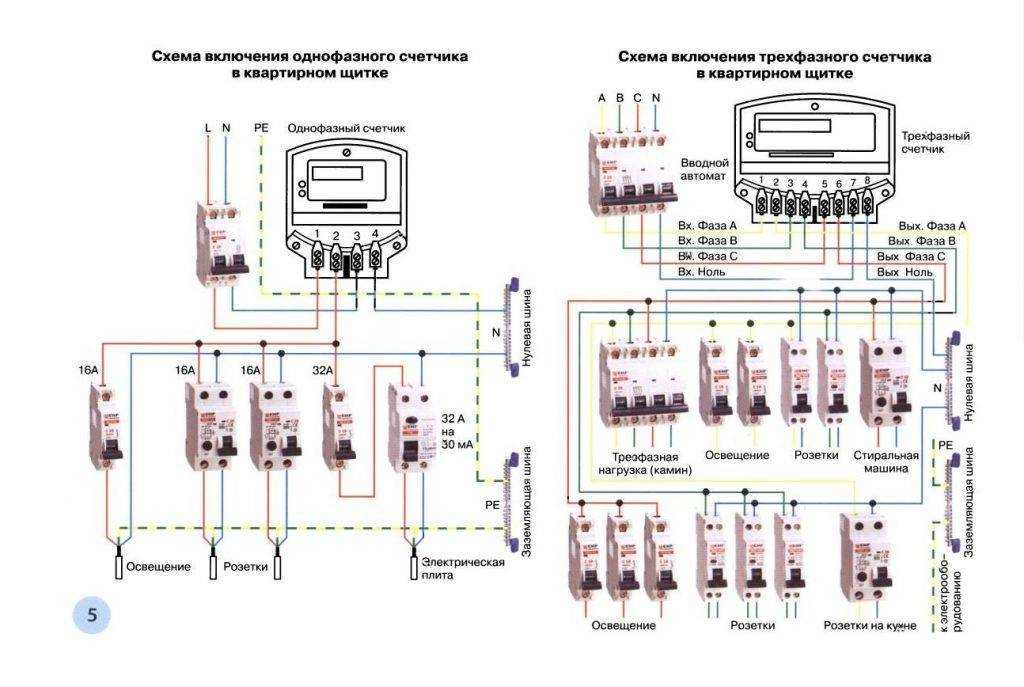

Вариант #2 – общее УЗО для 1-фазной сети + счетчик.

Отличительной чертой схемы является наличие прибора учета электроэнергии, установка которого обязательна.

Защита от утечки тока так же подключается к автоматам, но на входящей линии к ней присоединен счетчик.

Преимущества такого расположения те же, что и у предыдущего решения – экономия пространства на электрощите и денег. Недостаток – сложность обнаружения места утечки тока.

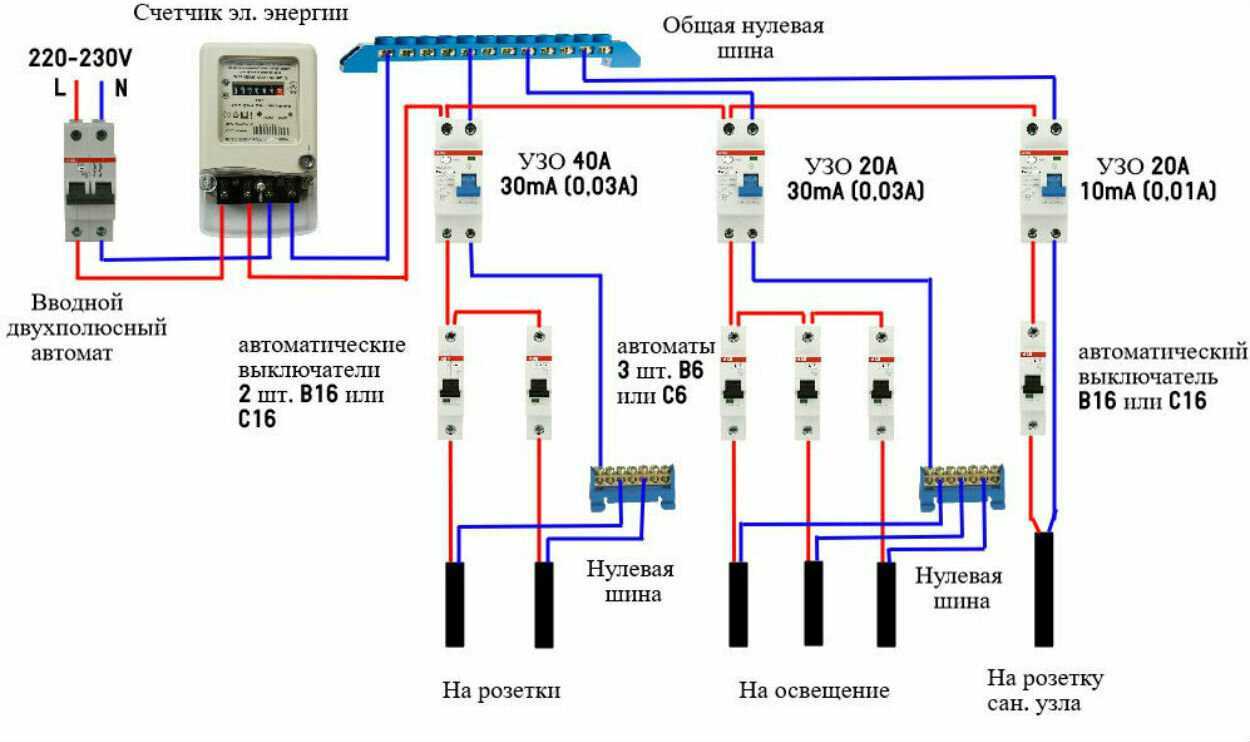

Вариант #3 – общее УЗО для 1-фазной сети + групповые УЗО.

Схема является одной из усложненных разновидностей предыдущего варианта.

Благодаря установке дополнительных приборов на каждый рабочий контур защита от токов утечки становится двойной. С точки зрения безопасности — это отличный вариант.

Чтобы сразу не срабатывали оба аппарата (частный и общий), необходимо соблюдать селективность, то есть при установке учитывать и время срабатывания, и токовые характеристики приборов.

Положительная сторона схемы – в аварийной ситуации отключится один контур. Крайне редко происходят случаи, когда отключается вся сеть.

Это может произойти, если установленное на конкретной линии УЗО:

бракованное;
вышло из строя;
не соответствует нагрузке.

Чтобы подобных ситуаций не возникало, рекомендуем ознакомиться с методами проверки УЗО на работоспособность.

Минусы – загруженность электрощитка множеством однотипных приборов и дополнительные траты.

Вариант #4 – 1-фазная сеть + групповые УЗО.

Практика показала, что схема без монтажа общего УЗО тоже неплохо функционирует.

Конечно, страховки от несрабатывания одной защиты нет, но это легко исправить, купив более дорогостоящее устройство от производителя, которому можно доверять.

С точки зрения экономии, электромонтаж нескольких устройств проигрывает – один общий обошелся бы намного дешевле.

Если в вашей квартире электросеть не заземлена, рекомендуем ознакомиться со схемами подключения УЗО без заземления.

Разница между автоматами 3p+N и 4p

Проконсультируйте, пожалуйста, по следующему вопросу: В чем разница при установке на трехфазном вводе в дом автоматов 3p+N или 4p на один и тот же номинал.

Мне понятно, что автомат 3p+N отключится при превышении номинала на любой из трех фаз, при этом просто механически отключается и ноль. Так же ли будет вести себя автомат 4p? Насколько я понимаю, в нулевом проводнике ток всегда меньше или равен, чем в фазе с максимальной нагрузкой, и, следовательно, поведение автомата будет тем же. Или я упускаю какой то важный момент?

Просмотр профиля
Личное сообщение

Не всегда, но в случае жилого дома можно считать что всегда.

Этот четырёхполюсник планируется поставить после разделения PEN?

Просмотр профиля
Личное сообщение

Автомат 3P+N отличается от 4P только тем что у автомата 3P+N в секции разрывающей цепь N отсутствует электромагнитный и тепловой расцепитель.

Просмотр профиля
Личное сообщение

Иногда из-за аварий на других электрических приборах или вооще электроустановках при замыкании ноля и земли возникают большие токи выравнивания, которые могут повредить кабель. Поэтому и существуют такие автоматы.

Просмотр профиля
Личное сообщение

В бытовых сетях токи умеренные даже при безукоризненном заземлении. К тому же автомат устанавливается после точки разделения PEN. И, наконец, УЗО наверняка тоже будет.

Просмотр профиля
Личное сообщение

Этот четырёхполюсник планируется поставить после разделения PEN?

Ниже — картинка. Речь идет о самом верхнем автомате. На разные цвета проводов снизу картинки прошу не обращать внимания. Такой уж, видимо у электриков монтажный провод был

А когда в N ток межет быть больше макимального фазного? Это вопрос для общего развития.

Просмотр профиля
Личное сообщение

Перемычка между N и PE — грубое нарушение схемы ТТ. А если подразумевалась TN-C-S, то ошибок ещё больше.

Определитесь с системой заземления.

Действующее значение может быть больше при импульсном токе (без пересечения импульсов) во всех фазах. В предельном случае жила того же сечения будет греться втрое сильнее, действующее значение соответственно больше в корень квадратный из трёх. Мгновенное значение при этом больше не будет.

Просмотр профиля
Личное сообщение

Так сделала сертифицированная контора, когда делали трехфазный ввод в дом. Впрочем, у меня было подозрение, что с системой заземления они перемудрили. А точнее, видимо, сделали «как смогли»

Что касается «определиться со схемо», то мне, конечно же, теоретически без разницы. Как сделать ТТ — понятно, просто убрать перемычку PE-N. Но, что-то мне помнится, ТТ не очень рекомендуется. Что касается TN-C-S, то перемычка PE-N должна быть перед вводным автоматом, или не в этом дело? Да, забыл сказать, что земля на схеме — это собственный контур заземления на участке. Ввод в дом — трехфазный со столба в крупном жилом поселке (ок. 7 тыс. человек) с терпимым качеством электроснабжения. Аварии восстанавливают за 2. 3 часа максимум, и бывают они довольно редко, т.е. местные электросети как-то поддерживают сеть, учитывая, что 80% населения поселка — постоянные жители. Правда, фактически мой дом висит на самом конце линии от ТП, что, конечно же, повышает вероятность всяких аварий. Вся разводка в доме трехпроводная. Какая, по вашему мнению, система при таких исходных данных была бы предпочтительна?

Вводной автомат для частного дома, квартиры: какой ставить, на сколько ампер?

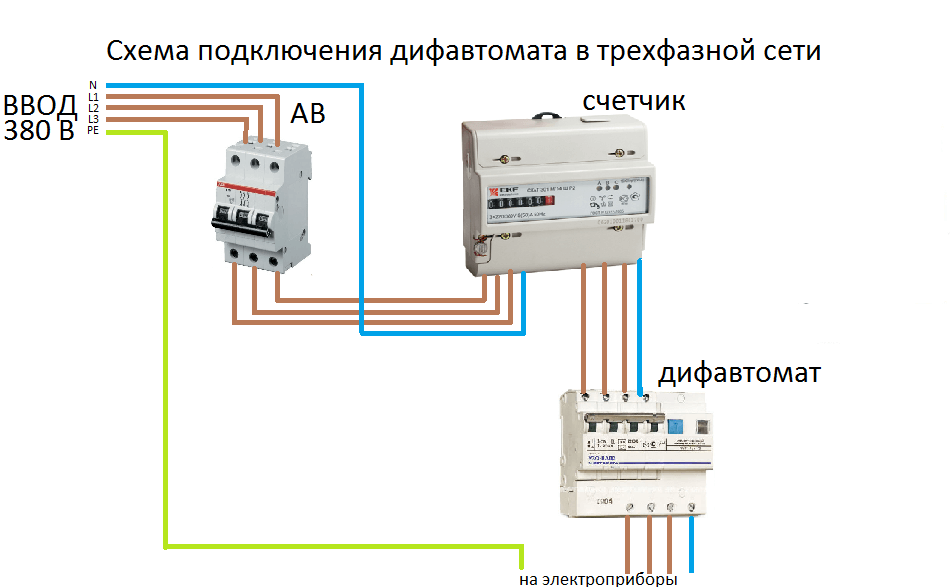

повысить суммарную расчетную мощность трехфазного дифавтомата на 50 %, или применять коэффициент повышения 1,5;
понижающий коэффициент учитывается, когда в помещении не хватает розеток для одновременного подключения техники;
для простоты расчетов нагрузку стоит разделить на группы;
мощные приборы стоит подключить отдельно с учетом маломощной нагрузки;
для вычисления маломощной нагрузки мощность понадобится разделить на напряжение;
проводка – основной фактор, на который ориентируются при выборе автоматического 3-фазного выключателя; старые алюминиевые провода выдерживают 10 А, но если их взять для розеток на 16 А, могут расплавиться;
в бытовых условиях чаще всего применяются модели с токовым номиналом 6, 16, 25, 32 и 40 А.

А я думал, что трехполюсный подключается как фаза-ноль-земля, а оно оказывается вот как… Век живи, век учись! А его можно использовать в щитке под однофазную сеть, если надо отключать сразу три контура?

Evgen, а зачем он тогда нужен? Запитай все три фазы через однополюсный выключатель и будут они тебе отключаться одновременно без проблем! И место на рейке сэкономишь.

А почему нельзя использовать трехполюсный выключатель в однофазной сети? Отключать одновременно фазу, ноль и землю? Если поставить его, например, на вводе в щиток. Мне кажется так правильнее.

Denis, а зачем тебе на вводе отключать землю? Трехполюсный выключатель нужен только в трехфазной сети, но использовать его в однофазной возможно, но нецелесообразно. Также нецелесообразно, как отключение заземления в приведенном вами примере

Ноль иногда отключить полезно-при перекосе фаз,в деревнях сплошь и рядом.А вот землю рвать надо ТОЛЬКО если есть разд.транс,и ПОСЛЕ него.

Virtual Private Servers

Одной из наиболее видных, в прямом смысле этого слова, характеристик автоматического выключателя являектся характеристика определяющая количество полюсов автомата.

а если надо отключить две фазы и ноль трёх полюсный пойдет

Оставить комментарий Отменить ответ

Бестопливный генератор — способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома — игрушка или реальная альтернатива

Power Bank с солнечной батареей — расчет на безграмотность

Как выбрать солнечную панель — обзор важных параметров

По каким параметрам выбирается вводное устройство?

Выбор вводного автомата производится с учетом ряда характеристик. Их необходимо знать, чтобы правильно подобрать ВА для конкретной электросети:

Максимальный ток КЗ. Если вы подбираете аппарат для дачи или сельского дома, в большинстве случаев будет достаточно отключающей способности 4,5 МА. Для обычной городской квартиры подойдет устройство на 6 МА. Если же неподалеку от вашего автомата расположена подстанция, следует устанавливать автомат на 10 МА.

Рабочий ток. Как его рассчитать – мы рассказали выше. С учетом полученного значения выбирается номинальный ток ВА.
Времятоковая характеристика. Наиболее распространены приборы класса B, C и D. Автоматы типа B устанавливают, если в цепь не включены устройства высокой мощности. Если в сеть периодически включаются среднемощные приборы (например, сварочный аппарат), на ввод устанавливается устройство класса C. Если используется оборудование высокой мощности, вводный прибор должен относиться к типу D.

Как выбрать

Возгорание по вине электропроводки возможно также при перегрузке электропроводки, что ведет к перегреву изоляции и возможному короткому замыканию и воспламенению изоляции. Отсюда же одна фаза идет на первое однофазное УЗО, а вторая — на следующее.

При этом неважно, к какой клемме будет подключена фаза. Предельная коммутационная способность

Как выбрать автомат?

Такой способ использовался ранее и являлся единым стандартом, где фазная жила соединялась с входным контактом АВ, затем проходила сквозь выходной контакт, шла к электросчетчику и разводилась по УЗО. Среди многочисленных вариантов есть всего две схемы, использующиеся для подключения автоматов и УЗО в щитке , считающиеся основными.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты верхние? Показатель рабочего тока. Заканчивая установку, шина вставляется одновременно в каждый зажим, а потом затягиваются винты.

Фазу подают на вход, а с выхода ее подключают к левому выводу нагрузки. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Очистив изоляцию, формируетесоединения, хорошо затянув винтовым зажимом. Установка однофазной схемы не слишком отличается от монтажа трёхфазного способа.

Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров по количеству ответвлений. Используется преимущественно в трехфазных цепях. Где применяются и как подключаются одно-, двух-, трех- и четырехполюсные автоматы В однофазных сетях напряжением В для защиты электроприборов как правило устанавливают однополюсные или двухполюсные автоматы. Он может быть переменным, постоянным или же комбинированным.

После этого, на основе уже имеющихся данных и создается схема щитка. Чего не следует делать? Автоматический выключатель. Опасная ошибка при выборе.

Вариант установки автоматических выключателей зависит от выбранной одно или трехфазной сети.

Для однофазной сети используются одно или двухполюсные автоматы, для трехфазной сети используют трех или четырехполюсные автоматы. Многополюсные автоматы собираются из нескольких однополюсных.

Механизм защиты соединен в одну систему через специальные соединения. Например, при отключении сети одного полюса автомата при перегрузке или к.з. отключится весь многополюсный автомат. К однополюсному автомату подключают фазу, при аварии автомат отключает фазу.

Этот вариант подключения автомата пригоден для сети системы TN-C, где нулевой провод подключается отдельно, через нулевую шину. Если в доме используется система TN-S, то ввод выполняется тремя проводами, фаза, ноль — синий провод и желто-зеленый провод PEN защитного заземления.

Подключение однополюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

В этой ситуации монтаж автоматических выключателей ведут на двухполюсных автоматах, где фаза с нейтралью подключаются к верхним клеммам вводного автомата, а защитный желто-зеленый провод PEN подключается на шину заземления в электрощите.

Использование двухполюсных автоматов в системе сети TN-S с нейтралью и защитным заземлением

Монтажные тонкости выключателей

Для всех электрических приборов подобного исполнения определён порядок внедрения в состав электрической схемы.

Установленным порядком, в частности, предполагаются следующие действия монтажников, прежде чем двухполюсные и трехполюсные выключатели будут установлены:

прибор должен соответствовать исполнению под текущую схему;
корпус автомата не имеет деформаций и повреждений;
рычаг включения/отключения чётко срабатывает в режиме ручной активации.

Основание, на которое предполагается инсталляция устройства, необходимо проверить на ровность поверхности. Не допускается монтаж на основания, где за счёт неровной поверхности после крепления корпус автомата подвергается напряжениям изгиба.

Соединение с проводниками сети

Присоединение медных проводников, имеющих сечение 16 – 25 мм 2 , выполняют через кабельные наконечники (ГОСТ 9688-82). Если необходимо сделать соединение проводниками из меди сечением 4 – 16 мм 2 , используются кабельные наконечники иного типа (ГОСТ 7386-80).

Применительно к соединениям алюминиевых проводов, используются концевые элементы по аналогии ТАМ-7, соответствующие параметрам ГОСТ 9581-80.

Сетевое проводники, подводящие напряжение от источника питания, подключают к верхней группе неподвижных контактов автоматических выключателей. Подводить и подключать проводники необходимо так, чтобы они не создавали усилия на зажимах автомата.

Наконечники следует затягивать контактными зажимами плотно, но без критичных усилий, способных привести к срыву резьбы

Заделке проводников в кабельных наконечниках следует уделять высокое внимание. Обязательно использовать изоляционные трубки, ленту в качестве защитной оболочки

Нюансы расстановки и крепежа

Когда выполняют монтаж нескольких единиц оборудования, требуется соблюдать правила расстановки приборов относительно друг друга. Так, расстояние между близко расположенными приборами следует выдерживать не менее 5 мм.

Минимальные расстояния от металлических частей распределительных устройств: сверху 30 – 50 мм, сбоку 5 – 10 мм, в зависимости от величины подведённого напряжения.

Если на монтаже применяются приборы, конструктивно сделанные в дополнительной оболочке, все монтажные манипуляции с ними производятся при снятой крышке оболочки. Установку крышки выполняют с учётом правильного вхождения поводка приводного механизма. Крепление крышки винтами исполняют равномерно.

По завершении монтажа автоматы обязательно проверяются на чёткость момента включения/отключения.

Монтажные схемы и правила подключения выключателя подробно описаны в этой статье.

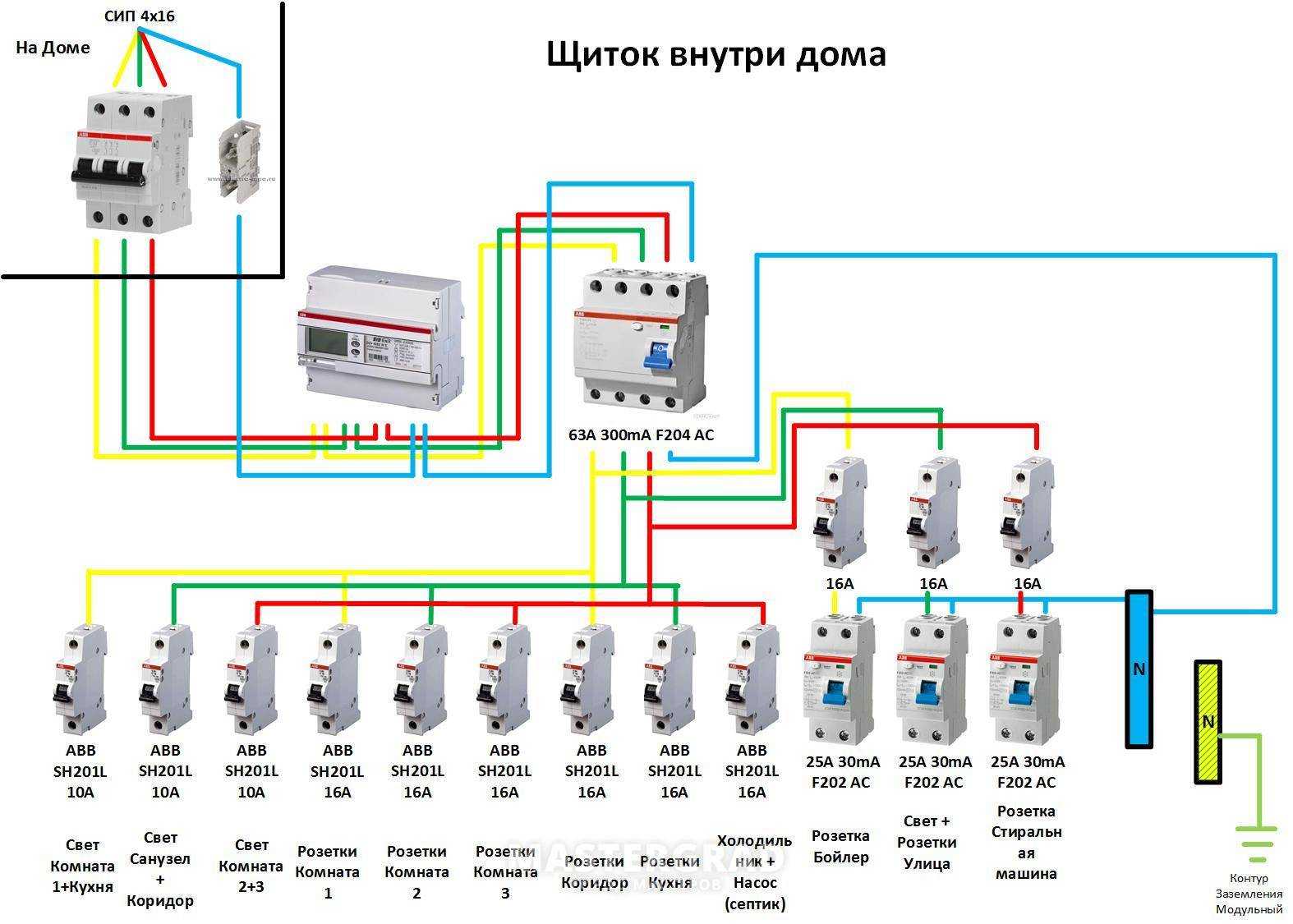

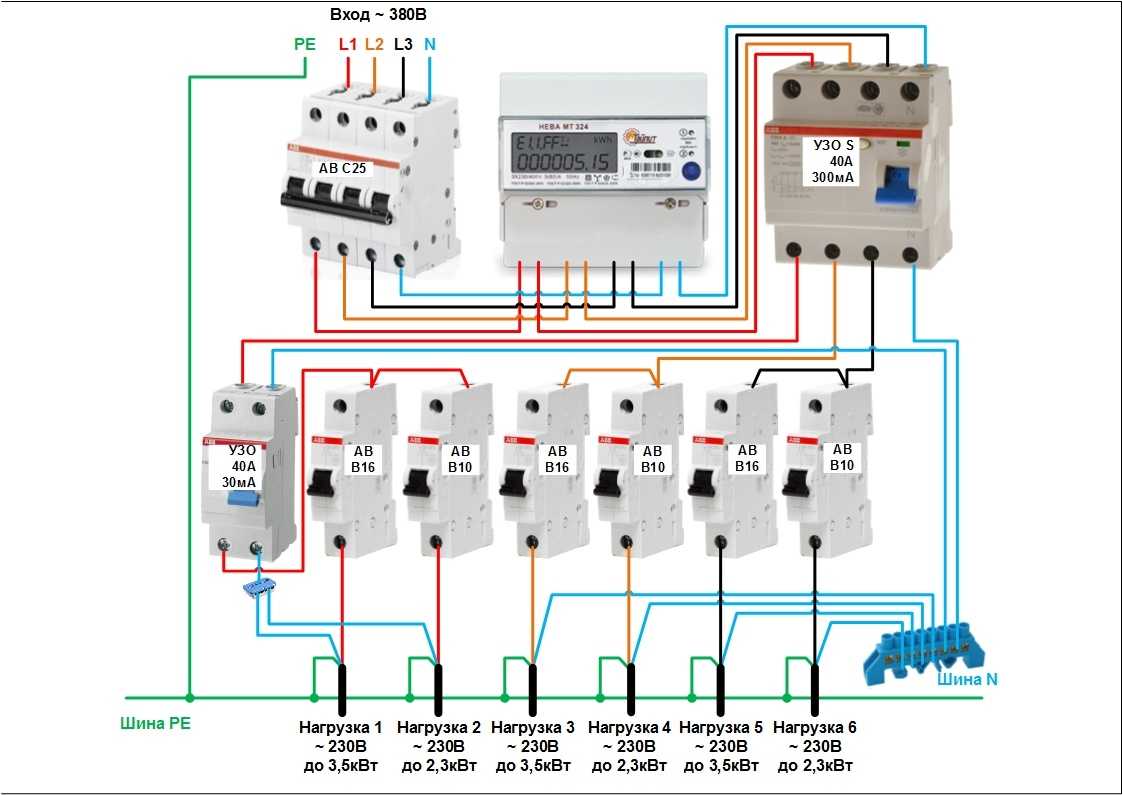

Схема подключения автоматов в щитке

Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы.

Обычно при монтаже щитка используют:

Вводной автомат. Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник. Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.

Счётчики электроэнергии. Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.

Устройство защитного отключения (УЗО). УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).

Автоматы линейные. Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.

Дифавтомат защиты. Может ставиться вместо пары автомат + УЗО на отдельных линиях питания электроприборов.

DIN-рейка. Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.

Соединительные шины. Нужны для расключения электрического щитка и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.

Распределительные шины. Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.

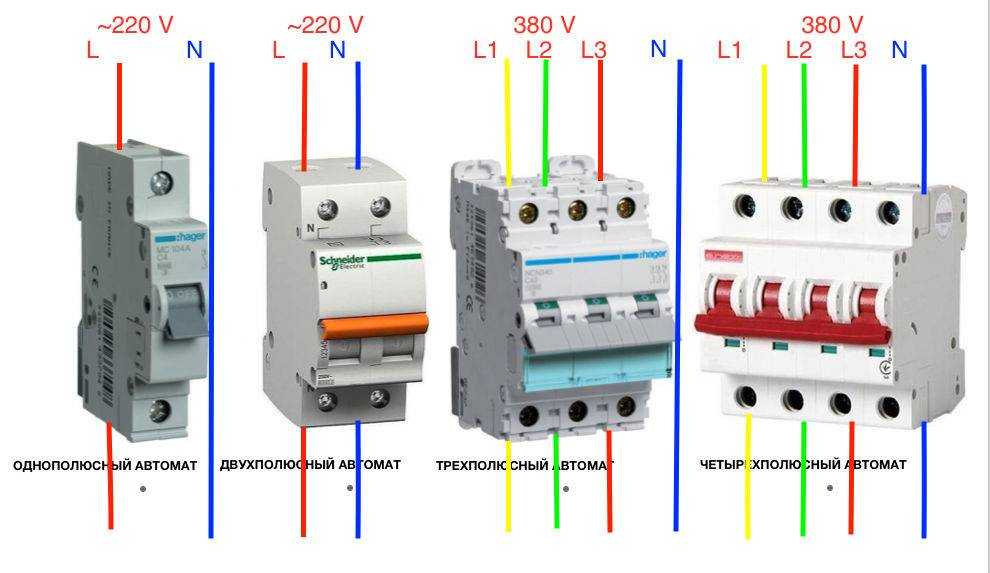

Количество полюсов

Однополюсные (1п, 1p). Это самой распространенный тип. Он стоит в цепи и защищает один провод, одну фазу. Такой изображен в начале статьи.
Двухполюсные (2п, 2p). В данном случае – это два однополюсных автомата, с объединенным выключателем (ручкой). Как только ток через один из автоматов превысит допустимое значение, отключатся оба. Применяются такие в основном для полного отключения однофазной нагрузки, когда рвется и ноль, и фаза. Именно двухполюсные автоматы применяются на вводе в наши квартиры.
Трехполюсные (3п, 3p). Применяются для разрыва и защиты трехфазных цепей. Так же, как и в случае с двухполюсными, фактически это три однополюсных автомата, с общей ручкой включения/выключения.
Четырехполюсные (4п, 4p). Встречаются редко, устанавливаются в основном на вводе трехфазных РУ (распределительных устройств) для разрыва не только фаз (L1, L2, L3), но и рабочего нуля (N)

Внимание! Провод защитного заземления (РЕ) ни к коем случае разрывать нельзя!

В современной квартире используются все перечисленные выше устройства (совокупной мощностью 7,75 кВт) и дополнительно следующие наименования (показатели указаны в кВт).

Суммарная нагрузка на электросеть – 11,55 кВт. Как выбрать АВ таком случае:

Вычислить номинал, используя формулу Ома. 11500/220 = 52,5 А.
Подобрать проводник, который соответствует показателю 52,5 А или выше. В зависимости от производителя, ДДТ с таким номиналом может выдерживать алюминиевая жила 10 мм или 16 мм.
Так как электросеть бытового пользования, подбирается АВ типа C.

Выбор автомата по количеству полюсов

При выборе автоматического выключателя количество полюсов в нем выбирается с учетом характеристик электрической сети. Рассмотрим, когда и где применяется одно- , двух-, трех — и четырехполюсные автоматы.

Цепи переменного тока напряжением 220/380 В

Если схема соединения обмоток электродвигателя или трансформатора «звезда с выведенной нулевой точкой», то для их защиты устанавливают четырехполюсные автоматические выключатели, которые разрывают три фазных проводника и один нулевой.

Также существуют электрические приборы или оборудование, которые конструктивно имеют трехфазные и однофазные элементы. Например, электрический станок конструктивно имеет несколько электрических двигателей, питающихся от трех фаз электрической сети. При этом для управления данными электродвигателями построена схема, питающаяся от 220 В.

Промокоды со скидками на светильники

В данном случае автоматический выключатель, осуществляющий подачу напряжения на станок, имеет четыре полюса, а непосредственно на самом станке имеются отдельные автоматические выключатели для защиты каждого из элементов станка. Трехполюсные — для защиты электродвигателей, двухполюсные — для защиты цепей управления и других вспомогательных цепей станка.

Однофазная электрическая сеть двухпроводная – один провод в ней фазный, другой – нулевой. Для коммутации и защиты электрических цепей применяют двухфазные автоматические выключатели, осуществляющие полное отключение участка электрической сети.

Двух, трех- и четырехполюсные модульные автоматические выключатели могут использоваться для автоматизации отключения независимых друг от друга цепей. Например, одна цепь подключается к одной фазе трехфазного автомата, а две другие, к двум другим фазам автомата.

Тепловой и электромагнитный расцепители каждого из полюсов модульного автоматического выключателя работают независимо друг от друга, а рычаги полюсов соединяются между собой, поэтому при возникновении перегрузки или короткого замыкания на одной цепи, будут отключены и две другие цепи.

Помимо трехфазных и однофазных сетей переменного тока существуют цепи постоянного тока. Цепь постоянного тока имеет два полюса – «+» и «-», поэтому и автоматические выключатели в данных цепях применяются двухполюсными. Однофазные автоматы в цепях постоянного тока не применяют, так как в данных цепях нужно обеспечивать разрыв одновременно двух полюсов.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Автомат вводной — особенности выбора вводного автомата Если защитное устройство является устройством защитного отключения и реагирует на дифференциальный ток, то под 1а подразумевается уставка защитного устройства по дифференциальному току 1п. Спрашивайте, я на связи!

Основные ошибки при подключении автоматов

Разберем ошибки, которые наиболее часто встречаются:
подключение концов жил гибкого многожильного провода без оконцевания;
попадание изоляции под контакт;
подключение жил разных сечений на одну клемму;
пайка концов жил.

Подключение концов жил без оконцевания

Основная ошибка при подключении автоматов — использование гибкого многожильного провода без оконцевания. Так проще и быстрее, но не правильно. Такой провод невозможно зажать надежно, со временем контакт ослабевает («течет»), увеличивается сопротивление, место соединения нагревается.

Необходимо применять наконечники на гибкий провод или использовать для монтажа жесткий одножильный провод.

Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Жилы разных сечений на одну клемму

Никогда не объединяйте автоматы перемычками кабелем разного сечения. При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомате, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля:
На первый автомат приходит «фаза» проводом 4 мм2,
а на другие автоматы уже идут перемычки проводом 2.5 мм2.

Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался и искрил.

Пайка концов жил

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет. Но под рукой всегда есть старый добрый паяльник.

И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом. Чем опасно такое подключение автоматов в распределительном щите?

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть». И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают.

Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.
