Как правильно сделать вентиляцию в бане: схемы и устройство своими руками

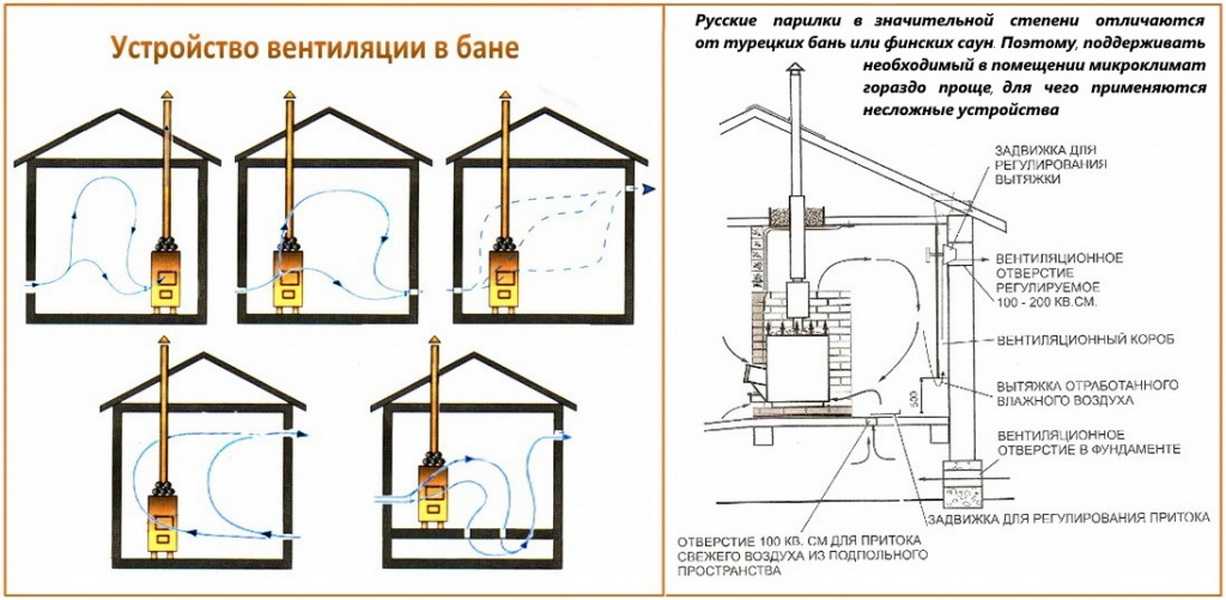

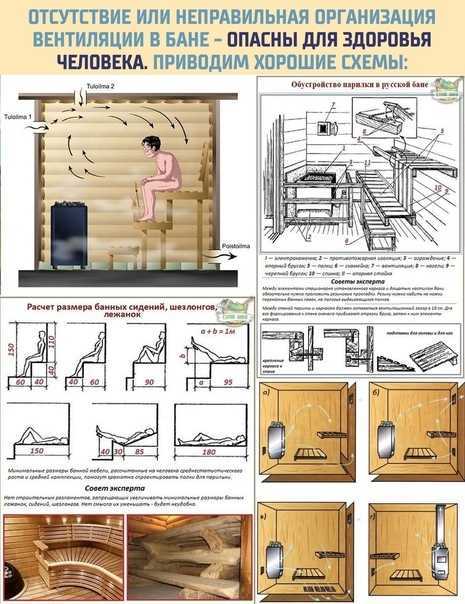

Схемы вентиляции в парной

Баня и, соответственно, сама парная строятся с учетом потребностей того, кто собирается ими пользоваться. Размер, расположение, конкретное устройство вентиляционных каналов должны соответствовать объёму, архитектурной задумке и используемому строительному материалу.

Принцип работы встроенной вентиляции в парилке бани основан на простых законах физики. Холодный воздух, попадая в помещение парной через приточный люк, быстро нагревается и поднимается к потолку, выталкивая уже отработанный горячий воздух в выводящий вентканал.

Основная схема размещения каналов подачи и забора воздуха в парной:

Входное отверстие для поступления воздуха извне устанавливают выше горизонта пола, предпочтительно рядом с печью.
Канал для выхода использованного, загрязненного воздуха должен находиться ниже потолка на 10-12 см.
Для полноценной циркуляции воздушной массы вентканалы целесообразно располагать на противоположных стенах.
Размеры вентиляционных входов и каналов должны быть одинаковыми и зависят от объёма помещения.
Нормы пожарной и санитарной безопасности требуют полную смену воздуха в парной через четыре часа.
Устройство вентиляции в парилке предусматривает жалюзи на входных и выходных отверстиях (для регулирования уровня циркуляции).

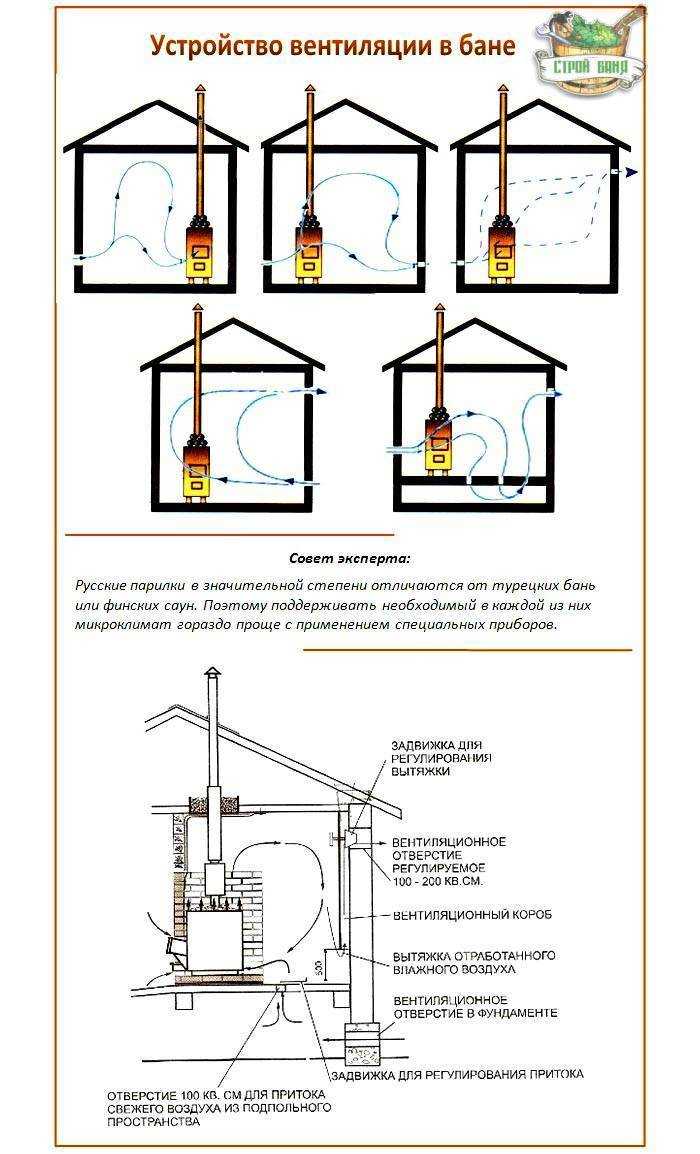

Существует множество способов сооружения вентиляции в парилке в бане. Рассмотрим самые популярные схемы:

Вариант 1

входное отверстие находится сразу за печкой, в полуметре от пола, с естественной вентиляцией и заслонкой;
вытяжка расположена в стене напротив, не выше 20-30 см от пола, с встроенным вентилятором.

Эта схема позволяет регулировать равномерное нагревание воздуха и постоянную циркуляцию.

Вариант 2

воздух попадает в парилку через вентканал с выходом за каменкой (от пола маленькое расстояние, не выше 20 см, с естественной вентиляцией и заслонкой)
отток происходит через люк в стене напротив (от потолка ниже на 20 см, с встроенным вентилятором)

Очень простой принцип действия, так как воздух быстро нагревается и вентилятором протягивается через всё пространство парилки. Минус данной схемы в слабой внутренней циркуляции воздуха.

Вариант 3

труба для поступления воздуха находится в стене напротив печи (на высоте 30 см относительно пола, с естественной вентиляцией и заслонкой)
вытяжка для оттока воздуха размещается на одной стене с приточным люком (ниже уровня потолка на 30 см, с встроенным вентилятором)

Схема подойдет тем, у кого нет возможности располагать выходы на противоположных стенах парилки. Это наиболее неблагоприятный вариант устройства вентиляции в парной, которого следует избегать.

Вариант 4

входное отверстие для поступления воздуха располагают на стене, противоположной печи (над полом не выше 20 см, с естественной вентиляцией и заслонкой)
для оттока воздуха используют трубу печки (воздух вытягивается через затоп и поддувало печи)

Если печка в бане топится постоянно, то такая схема будет приемлемой и позволит сэкономить на монтаже вентиляции в парилке.

Вариант 5

воздух поступает из отверстия позади печки — каменки (на высоте 20 см над уровнем пола, с естественной вентиляцией и заслонкой)
вытягивается воздух через отверстия в полу (необходим сток под полом с выходом на улицу и соединенной с ним вертикальной вытяжной трубой, заканчивающейся чуть выше конька бани)

Данная схема подходит только для парилок с прямоточным сходом воды из парной за пределы бани, но, как и предыдущая, позволяет быстрее смонтировать вентиляцию.

Вариант 6

канал для притока воздуха находится под печкой, с естественной вентиляцией и заслонкой
отток воздуха происходит через короб, расположенный на противоположной стене от каменки. Канал начинается в 30 см от пола, заканчивается выходом на улицу под потолком, с естественной вентиляцией и заслонкой

У схемы есть отдельное название – Басту, так как это система вентиляции шведской парной с электропечью, которая отлично функционирует и в парилке русской бани. Вентиляция Басту позволяет добиться равномерного прогрева воздуха и не даёт неприятным запахам подниматься, вытягивая их на уровне пола. Этот вариант подходит при условии, что воздух будет поступать из того же места, куда будет уходить. Короб вытяжной вентиляции необходимо огородить деревом для исключения возможности ожогов.

Как будет действовать вентиляция под полом

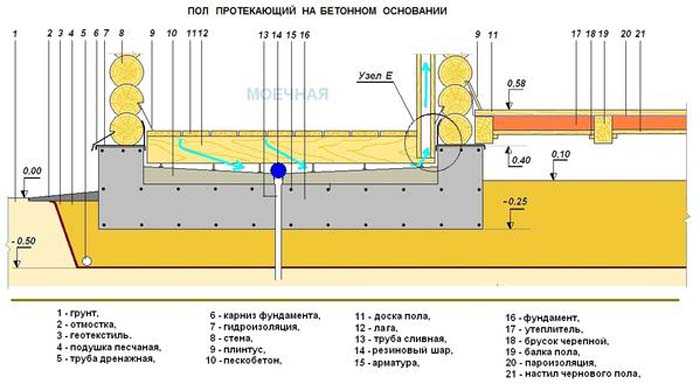

Схема устройство и вентиляции протекающего пола в бане

Работа такой вентиляционной системы, оборудованной своими руками, будет осуществляться достаточно просто:

Все потоки воды, поступающие на пол, просачиваются сквозь оставленные щели и уходят либо в дренаж в цементном полу, либо в сточную трубу.
Два вентиляционных отверстия в летнее время могут быть открыты наполовину или полностью, обеспечивая постоянный поток сухого воздуха в подпол, просушивая тем самым пространство. В холодные времена года задвижки открываются в зависимости от температуры за окном и пребывания людей в парной.

https://youtube.com/watch?v=UWsEDRKpIs8

Какую вентиляцию делать в бане: рекомендации для каждого помещения

Выбор оптимальной разновидности вентиляционной системы для обслуживания бани – тема для многочасовой дискуссии. К примеру, есть естественная вентиляция. Затраты денег, времени и сил на ее обустройство минимальны – работа в буквальном смысле сводится к просверливанию отверстий в стенах, установке коробов/труб и задвижек/решеток.

Какую вентиляцию делать в бане

Однако использовать естественную вентиляцию для обслуживания всех помещений бани нельзя. Конечно, можно было бы сэкономить, но недостаток такого решения станет очевидным с приходом первой же зимы: вместе с притоком свежего воздуха с улицы будет заходить холод, а сочетание морозного воздуха с влажностью известно каждому – все вокруг попросту замерзнет. Поэтому естественную вентиляцию в одних помещениях нужно обязательно комбинировать с прочими существующими вариантами в других комнатах бани.

Если баня укомплектована помывочной или даже собственным бассейном, естественная вентиляция с обслуживанием таких помещений определенно не справится – придется обустраивать вытяжную систему. Да и в целом наличие принудительного притока/оттока свежего воздуха будет полезно как посетителям бани, так и ее помещениям. Рекомендации в отношении оптимального состава воздухообменной системы приведены в таблице.

Таблица. Выбор вентиляционной системы для разных помещений

Помещение	Рекомендованный тип вентиляции	Схема	Описание
Парилка, предбанник или комната отдыха	Естественная приточно-вытяжная, аэрация	Естественная приточно-вытяжная, аэрация	Под аэрацией следует понимать организованный естественный воздухообмен. Вариант наиболее оптимально подходит для применения в условиях бани: поступление воздуха осуществляется снизу печи (для других помещений – на 25-30 см выше пола), отведение отработанного – через отверстие в верхней части помещения. Работа воздухообмена базируется на элементарных физических законах: холодный воздух с улицы вытесняет теплые воздушные массы, имеющие меньший вес, вверх комнаты. Аэрация идеально подходит для использования в комнатах с высокими показателями тепловыделения. Наличие дополнительной влажности способствует еще более выраженному увеличению эффективности работы системы.
Помывочная комната, санузел, комната с бассейном	Вытяжная механическая (с помощью вентилятора) в комплексе с приточной	Вытяжная механическая (с помощью вентилятора) в комплексе с приточной	Система укомплектовывается вентилятором и, при необходимости, очистными фильтрами. Механическая вытяжная вентиляция идеально подходит для использования в помывочной, комнате с бассейном и других влажных и часто посещаемых помещениях бани. Механическая вытяжка обеспечивает эффективное удаление неприятных запахов и избыточной влаги, что делает воздух в обслуживаемом помещении безопасным и чистым. Использовать одну лишь вытяжную вентиляцию нельзя – образуется разрежение воздуха. Для компенсации разрежения обустраивается приток воздуха с улицы или других комнат. Наряду с этим, наличие приточной вентиляции исключит вероятность возникновения сквозняков. Приточная вентиляционная система может быть как естественной, так и механической. В комплексе с механической вытяжной вентиляцией целесообразнее использовать механическую же приточную систему, т.к. возможностей естественного притока может в итоге оказаться недостаточно для компенсации возникающих разрежений. В основе механической приточной вентиляции – нагнетательный вентилятор. Дополнительно его можно укомплектовать воздухонагревателем, что позволит устранить неудобства и решить проблемы вентилирования обслуживаемых помещений в холодное время года. Дополнительно подаваемый воздух может увлажняться либо очищаться при помощи соответствующих приспособлений. Механическая система более сложна в обустройстве по сравнению со своим аналогом, работающим по законам физики: помимо вентиляторов и воздуховодов, в состав системы может включаться дополнительное оборудование и приспособления (диффузоры, воздухораспределительные решетки, средства автоматизации, шумоглушители и т.д.). Это дает прекрасную возможность обустройства системы воздухообмена, в полной мере соответствующей пожеланиям пользователя.

В тамбурах, складах и прочих помещениях подобного назначения делают естественную вытяжку.

Вне зависимости от выбранного типа вентиляционной системы, в бане должны присутствовать условия для простого проветривания. Установите регулируемые окна во всех помещениях, особенности расположения которых позволяют это сделать.

Исправление ошибок

При строительстве печной топки есть несколько распространенных ошибок, которые можно исправить в процессе работы:

При формировании стенок раствор нужно накладывать и разравнивать руками во избежание возникновения полостей.
Кирпичи во время кладки необходимо смачивать водой, чтобы они не вытягивали влагу из раствора.
Если один кирпичный блок сместился, нельзя передвигать его в нужное положение. Его надо снять, очистить от раствора и уложить заново.

Трещины в кладке от перепадов температур затирают раствором. Потрескавшийся кирпич из конструкции вынимают, расчищают место, смачивают его и укладывают подходящий кирпич обратно. Если крепление дверцы непрочно, её снимают, разобрав швы рядом, при необходимости заменяют кирпичные блоки на новые.

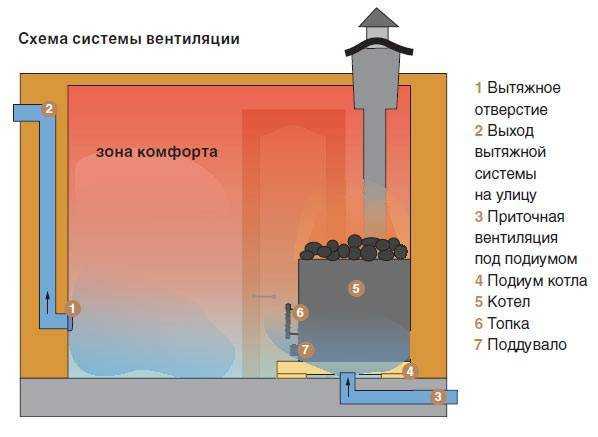

Основные схемы устройства вентиляции в бане

Любая схема вентиляции бани разрабатывается с одной целью – поддержание температуры, влажности и свежести воздуха в парной. Помещения бани, а особенно парилка, подвергаются воздействию воды и пара, поэтому нуждаются в периодическом проветривании и просушке. Но проветривание и просушка будут неэффективны, если не организована в бане правильная вентиляция. Правильная и постоянная вентиляция парной бани значительно снижает последствия того, что древесина впитывает влагу.

Основная задача вентиляции бани – поддержание температуры, влажности и свежести воздуха в парной

Вентиляция пола в бане

Воздухообмену в банных помещениях способствует устройство вентилируемого пола.

Деревянный пол при постоянном контакте с водой теряет годность через 5 лет. Требования, необходимые для осуществления вентиляции через пол:

для создания потока сделать небольшие отдушины в фундаменте бани;
настилать пол, оставляя между досками щели до 1 см;
заложить приточные отверстия в параллельных стенах (не забывая защитить их решётками от грызунов);
чтобы печь работала дополнительной вытяжкой, укладывать чистовой пол выше уровня поддувала;
после использования бани оставлять двери открытыми до тех пор, пока пол в помещении не высохнет.

Схема обустройства вентиляционной системы в сауне

Вентиляция в предбаннике бани

Своими руками, при наличии фото и видео инструкций, вентиляцию в комнате отдыха бани и в предбаннике сделать проще всего, так как в них нет прямого контакта с водой. Используется естественный или комбинированный тип вентиляции, когда свежий воздух поступает по приточному каналу и выводится при помощи вентилятора через вытяжной канал парилки, тамбура или санузла. Также возможна установка проветривателей, для чего понадобится прямой вывод на улицу и подключение электропитания.

В предбаннике можно обустроить естественный или комбинированный тип вентиляции

Вентиляция в моечной бани

Для воздухообмена в моечной чаще делают систему принудительной вентиляции, которая приводится в действие электромотором. Воздушные потоки выводят в сторону тамбура. Приточный и вытяжной канал делают одного сечения, вход первого устанавливают выше уровня грунта (на 2 м), а вывод второго – выше кровли.

Вентиляция в парилке бани

Требования к микроклимату помещения парной особые. Оно должно быстро прогреваться, в нём должен поддерживаться оптимальный уровень влажности и отсутствовать сквозняки. Поэтому для парилки актуальны корректное положение и размеры приточных и вытяжных каналов, которые закладываются при строительстве. Для регулирования притока и оттока воздуха достаточно задвижек в отдушинах, но при большом объёме помещения могут понадобиться нагнетающий или вытяжной вентилятор.

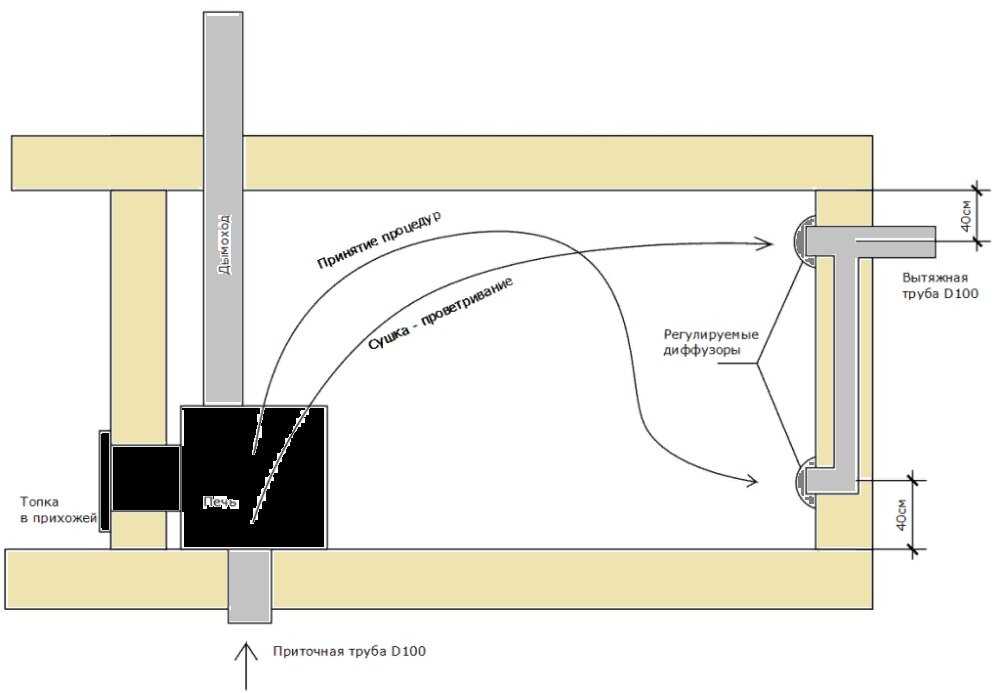

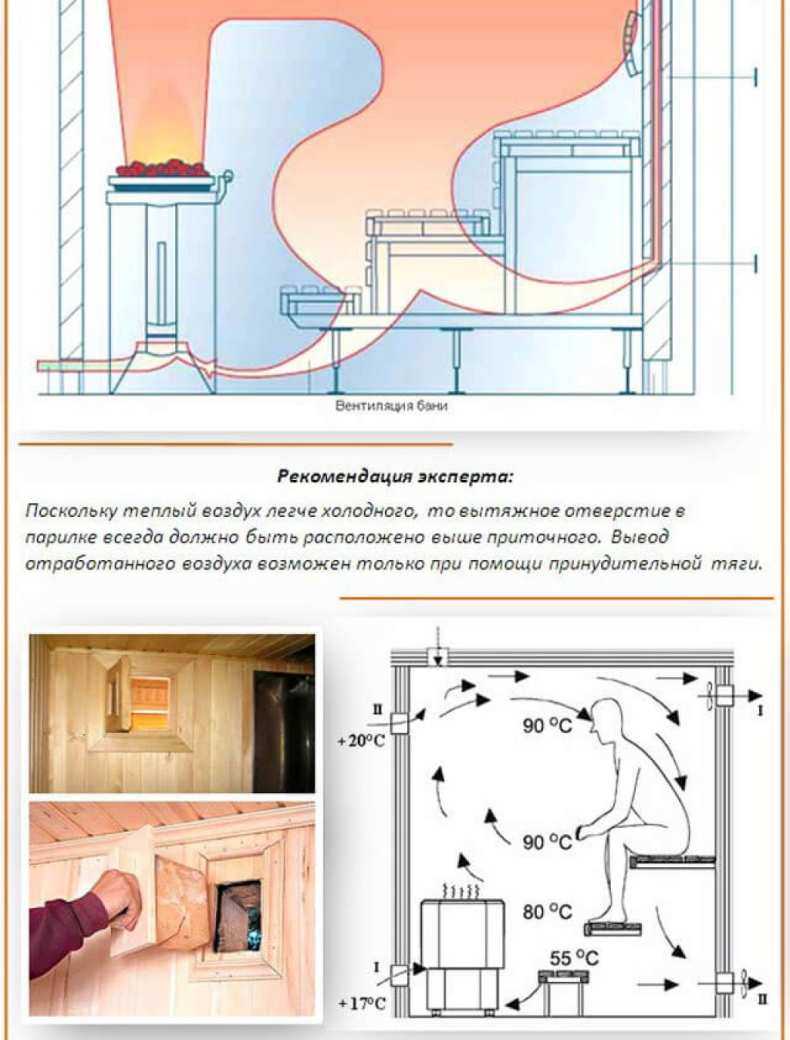

Схема обустройства вентиляции в парной

Изложенные выше общие принципы проектирования вентиляции в бане, видео и фото, приложенные к инструкциям из сетевых или других ресурсов, должны помочь желающим построить баню своими руками довести это желание до конкретного воплощения.

https://youtube.com/watch?v=QxpWPwI2nUs

Как сделать пол в бане тёплым

Кто-то утверждал, что надо делать полы как можно ниже к земле, кто-то наоборот — повыше. Кто-то советовал сделать полы дубовыми или лисвенничными — не сгниют никогда.

Для пытливых умов поясню, почему ни то ни другое делать не стоит.

Низкий пол обязательно сгниёт, так как под ним постоянно будет сырость (и запах). Высокий будет холодным, так как пространство под ним не прогреется.

Дуб и лиственница вообще в баню не годятся. Дуб из-за специфического запаха, а лиственница из-за структуры древесины, которая при частом намокании и высыхании может образовать длинные тонкие и очень крепкие занозы.

Решение вопроса оказалось простым, как всё гениальное, и находилось оно не в полах, а в банной печке.

Именно в ней один маленький прибамбас прогреет и высушит полы, а так же избавит баню от сырости под полом и соответственно от запаха этой сырости.

Суть вопроса в том, что из подполья делается вытяжка. Не естественная циркуляция по цоколыным окошечкам, а именно мощная вытяжка, тоже между прочим естественная.

Не буду «тянуть кота за хвост», такая вытяжка создаётся устройством в печи дополнительного поддувала, которое находится ниже уровня пола, и снабжено заслонкой-шибером.

Вообще-то зачем нужен шибер на дополнительном поддувале я так и не понял. У меня он никогда не закрывался, только создавал угрозу для ног, поэтому я его вовсе убрал, но Вам покажу так, как увидел такую печь изначально.

Ну уж если печь прямотопка, то в ней точно шибер не нужен.

Дополнительное поддувало в этой печи своё название носит незаслуженно, так как по сути оно является основным, так как обычное поддувало при такой конструкции служит только для прочистки колосника и выемки золы.

А из под пола идёт хорошая вытяжка. Тёплый воздух из помещения бани, который при обычной печке вниз к полу ничем не загонишь, принудительно проникает в подпол и нагревает и сушит доски пола.

После всех банных удовольствий, вытяжка не даёт влаге надолго задерживаться в подполе, в результате чего доски пола служат гораздо дольше.

В железной банной печи мощность вытяжки можно ощутимо увеличить, если в качестве дополнительного поддувала вывести под пол трубу d 100-120, и провести её через топку в основной дымоход.

Труба будет нагреваться в топке и тянуть из подпола не хуже пылесоса.

Пол и подпол

Отвод просочившейся влаги, это основная функция, которую обеспечивает вентиляция пола в бане, схема обычно не имеет никаких регулировок и задвижек. Это — несколько отверстий, постоянно открытых. Их предусматривают заранее при строительстве фундамента. Отверстия располагают на противоположенных стенах цоколя. Их сечение примерно такое же, как для гнезд лаг. При заливке бетона можно использовать один и тот же шаблон.

Важно! Для столбчатых фундаментов предусматривать вентиляцию заранее не нужно. Отверстия закладываются только на стадии кладки цокольных стен.

Для бани на винтовых сваях вентиляция подпольного пространства предусматривается только в том случае, если фундамент имеет плотную облицовку со всех сторон

В материале облицовки делаются такие же прямоугольные отверстия, как и в обычном ленточном фундаменте

Для бани на винтовых сваях вентиляция подпольного пространства предусматривается только в том случае, если фундамент имеет плотную облицовку со всех сторон. В материале облицовки делаются такие же прямоугольные отверстия, как и в обычном ленточном фундаменте.

Отдельно стоящая баня: как проветривать?

Древесина – это идеальный материал для строительства бани. Свойство дерева «дышать» обеспечивает естественный воздухообмен. Но даже деревянные строения нуждаются в качественной вентиляции, чтобы дерево после обильного смачивания высыхало как можно быстрее.

Поступление чистого воздуха через дверную решетку

Значение имеет печь в бане – она участвует в процессе воздухообмена. Выталкивание использованного воздуха из парной происходит при помощи остывшего пара, который опускается из-под потолка. Горячий пар попадает туда при попадании воды на каменку печи. «Дышащая» древесина и горячий пар создают оптимальные условия для создания эффективного естественного воздухообмена

При обустройстве вентиляции в деревянной бане важно грамотно организовать поступление свежего и удаление отработанного воздуха без потери комфортной температуры внутри парилки

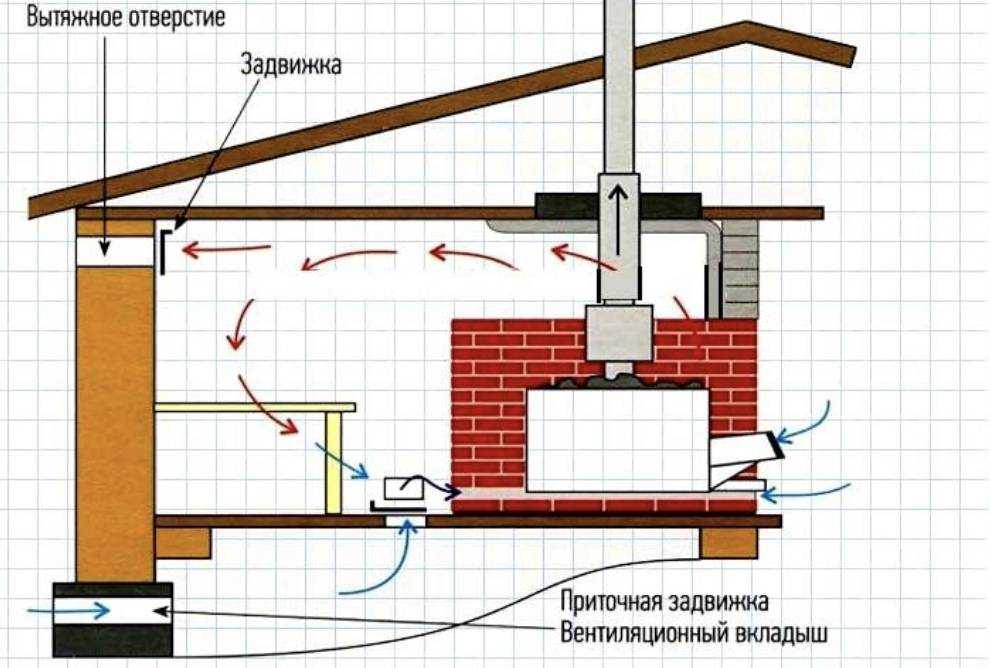

Через отверстие около печи (1) поступает свежий воздух. Его небольшая часть (2) проветривает пространство под полками. Нагретая часть воздуха (3) поднимается наверх. Остывая, она спускается (4). Остывший воздух удаляется благодаря тяге через вытяжное отверстие (5)

При укладке сруба изначально нижние венцы делают свободными для обеспечения свободного проникновения внутрь свежего воздуха. Также воздух проникает внутрь через щели вокруг дверного проема. Чтобы он как можно быстрее нагревался, печь ставят как можно ближе к двери. Для поддержания процесса горения в каменке в просторной парной, потребуется подвести отдельный воздуховод.

Способы вентилирования помещения с печью-каменкой внутри

Куда же удаляется отработанный воздух? Он выходит через дымоход, при условии, что отопление каменки происходит непосредственно в парилке. В этом случае, если печь установлена правильно, дополнительные отверстия монтировать не надо, за исключением небольшого продуха размером 20 х 20 см в стене. На время обогрева парной и помывки его закрывают с помощью плотной затычки. Такое отверстие не потребуется, если в парилке есть окно. Чтобы оптимизировать процесс, можно изготовить окошко в моечную. Из нее обустроить отверстие или окно, выходящее на улицу, чтобы за один раз проветрить и просушить оба помещения.

Таблица. Наиболее распространенные схемы вентиляции парной с печкой каменкой

Иллюстрация
Описание
Вариант 1
Свежий воздух поступает через приточное отверстие, расположенное вблизи к печи на расстоянии 20-30 см от пола. Поднимаясь, холодный воздух вдоль стены поднимает и продвигает более легкий горячий воздух в сторону вытяжного отверстия на противоположной стене. В результате помещение прогревается, а наиболее прогретый воздух концентрируется на верхних полках. Если движения воздуха слабое, то верхнее вытяжное отверстие оснащают вентилятором. В ином случае необходимо предусмотреть наличие задвижки.
Вариант 2
С условием установки вентилятора, приточное и вытяжное отверстие можно расположить на одной стене. Холодный воздух направляется в сторону печи, здесь он смешивается с прогретой воздушной массой и поднимается наверх. Эту схему вентилирования удобно использовать в бане-пристройке, имеющей одну свободную стену.
Вариант 3
Если в бане смонтирован протекающий пол, то можно использовать эту схему вентилирования. Воздух поступает через отверстие около печи. Когда он прогревает верхнюю часть помещения, то устремляется вниз, в щели дощатого настила, попутно избавляя его от излишков влаги. Вытяжное отверстие монтируется в закрытом канале, не совмещенном с парной. Тягу можно повысить с помощью вентилятора.
Вариант 4
Удаление воздуха через дымоход выполняется при непрерывной работе печи. Дымоход выполнял функцию вытяжки для удаления теплого сухого воздуха. Для этого печь-каменку, оборудованную дымоходом, располагают непосредственно в парилке. В нижней части печи есть поддувало – через него удаляется отработанный воздух

Важно при этом обеспечить поступление свежего воздуха в помещение. Для этого в нижних венцах сруба оставляют щели или снизу подрезают дверь на 1 -1,5 см

Можно смонтировать приточное отверстие под полками на противоположной стене.Важно! Чтобы воздух удалялся печь не должна потухать.

Какую систему вентиляции выбрать для сауны

Вентиляция для такого типа помещений может быть трех видов:

механическая;
естественная;
комбинированная.

Вентканал, управляемый в ручном режиме

Первый вид довольно дорогой, поэтому в парных чаще используют принудительный отток. Во время работы вытяжного вентилятора в парилке образуется пониженное давление и через воздухоотводы поступает свежий воздух. Преимущества комбинированной схемы заключаются в том, что для ее установки не нужно перекрестно располагать ветрешетки, что является обязательным правилом для естественной вытяжки.

Виды систем

Естественная вентсистема (приточно-вытяжная). Предполагает наличие приточных и вытяжных клапанов. За счет разницы давления снаружи и внутри сауны воздух попадает в помещение через приточный клапан, прогревается и выходит из него через вытяжной воздуховод.
Механическая вентиляционная система (принудительная). В ней задействованы приборы, управляющие воздушными потоками. В зависимости от расположения вентилятора различают приточную, вытяжную и приточно-вытяжную вентиляцию.

В сауне с электрокаменкой

Сауна с электрокаменкой Harvia Fuga

Для притока свежего воздуха под дверью парной оставляют щель (примерно 5 см).
Приточный клапан в сауне с электрокаменкой должен находиться в стене под печкой, а вытяжные клапаны на противоположной стене: один в метре от пола, другой вблизи потолка.
Отверстия соединяются вытяжным коробом.
Короб выводится в общую вентсистему дома или в дымоход.
В случае отдельного воздуховода сила тяги зависит от его длины: чем выше труба, тем сильнее тяга.
Воздуховоды необходимо оборудовать затворами, чтобы регулировать интенсивность воздушного потока.

Если открыть вытяжное отверстие сильнее, чем приточное, движение воздуха усилится. При скорости воздушного потока 0,3 метра в секунду ощущается сквозняк. В сауне сквозняков быть не должно. Поэтому вентотверстия нужно открывать одинаково.

Вентиляция сауны в коттедже

В коттедже сауну с естественной вентиляцией можно сделать в подвале, в цокольном этаже, в мансарде или в комнате, расположенной рядом с ванной, где уже есть своя система вентиляции

Важно тщательно гидроизолировать эту комнату

Вентиляцией сауны в частном доме не стоит пренебрегать: она предохраняет конструкцию коттеджа от влажности, которая со временем может разрушить несущие стены.

Один из вариантов сауны с бассейном в частном доме

В сауне с бассейном

Без бассейна сауну представить, пожалуй, уже сложно. А если есть бассейн, значит, должна быть организована правильная вентиляция в сауне, чтобы микроклимат в этом помещении был приятным, на стенах не было капель конденсата, плесени, а конструкция строения не разрушалась. Для сауны с бассейном лучше делать принудительную вентиляцию.

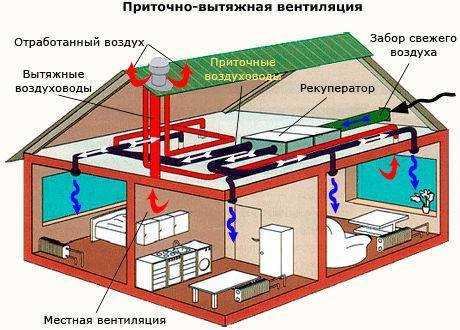

Приточно-вытяжная вентиляция может быть дополнена рекуперацией тепла. Это дороже, но зимой быстро окупается. Воздух, поступающий в сауну извне, нужно очищать фильтр-боксом все время, а зимой нагревать до определенной температуры электронагревателем.

Как сделать вентиляцию в парилке бани — подробная статья.

Поток воздуха в сауну идет по гибким воздуховодам, используется канальный вентилятор, скорость работы которого регулируется.

Если в приточную вентиляцию попадает вода, когда гости сауны ныряют, вода должна отводиться в канализацию.

Вентиляция финской сауны

В отличие от бревенчатой бани, в финской сауне не происходит естественного поступления воздуха в помещение через свободно построенные венцы стен снизу. Теплоизоляция препятствует естественной циркуляции воздуха через стены сауны. Поэтому в них делаются вентотверстия, оборудованные задвижками.

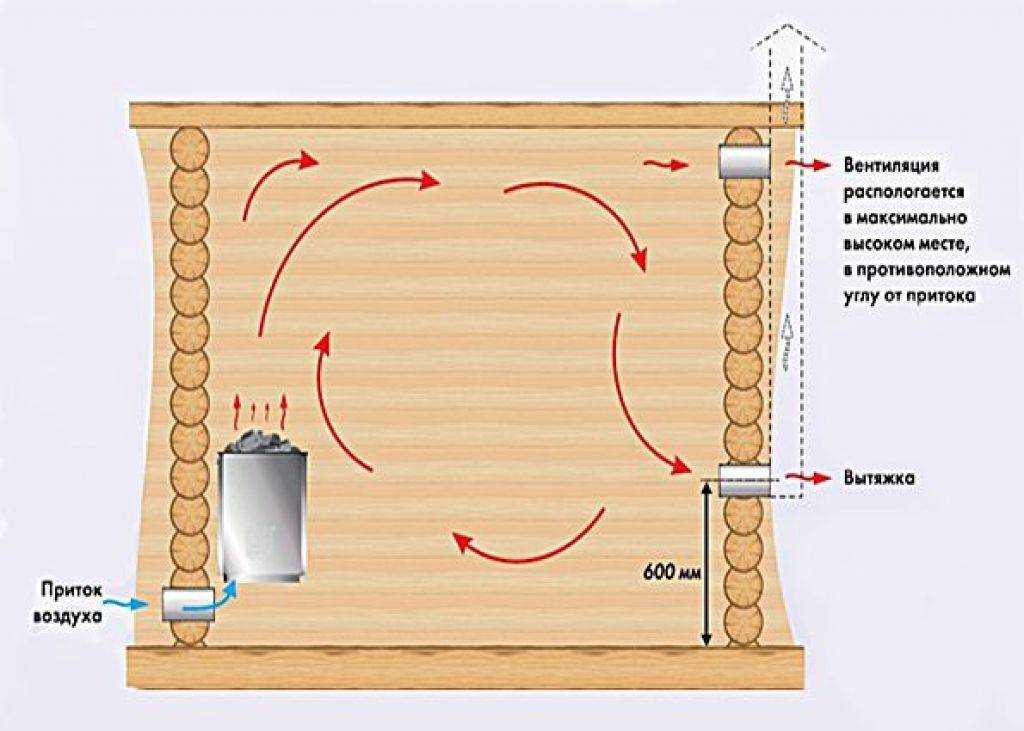

Приточное отверстие — вблизи пола (в 30 см от него), вытяжное — вблизи потолка на таком же расстоянии.

Фото системы вентиляции в финской сауне

Вентиляция в сауне в квартире

При условии естественной вентиляции сауны-кабины, помещение для нее должно вентилироваться принудительно: выходящий из кабины воздух очень горячий.

В стене кабины, под печкой, есть приточное отверстие. Его закрывает вентиляционная решетка из дерева. Нагреваясь, электропечь затягивает в помещение воздух. Он становится горячим и поднимается к верхнему полоку.

Интересный вариант с сауной на балконе квартиры

Температура здесь держится около 100 градусов Цельсия. Температура на уровне нижнего полока на 30 — 40 градусов ниже. Полоки соединяет вентканал, работающий аналогично пылесосу. Частично воздух опускается и оказывается снаружи.

Так воздух в помещении меняется несколько раз в час (6 — 8). Когда сеанс работы сауны заканчивается, в потолке кабины отвинчивается вентклапан, и сауна проветривается.

Варианты и схемы размещения каналов вентиляции

В бане можно использовать разные варианты расположения вентиляционных коммуникаций, предусматривающие естественную циркуляцию воздуха и применение вентилятора.

Различные варианты устройства вентиляции отличаются расположением каналов, но обеспечивают высокую эффективность воздухообмена

Обеспечить комфортное принятие банных процедур позволит одна из предложенных схем естественного воздухообмена, предусматривающих следующие варианты размещения вентиляционных магистралей:

Входной канал выполняется над уровнем пола за печкой. Размещение вытяжной трубы производится в потолочной зоне помещения с противоположной стороны парилки. Этот вариант расположения отверстий обеспечивает нагрев поступающего в парную холодного воздуха при контакте с разогретой печью. Огибающие печь воздушные массы постепенно поднимаются в верхнюю часть парной, циркулируют вдоль потолка и плавно снижаются, выходя через вытяжную магистраль.
Приточный канал размещается на 0,3 м выше уровня пола в противоположной зоне от разогретой печи. При этом поступление и выход воздушных масс осуществляется через приоткрытое поддувало разогретой во время работы банной печи и дымовую трубу. Этот способ обеспечивает воздухообмен в помещении только во время работы печи.
Отверстие входного канала выполняется за печью выше уровня пола на 0,2–0,3 м от его поверхности. Функцию выходного канала выполняют зазоры в досках вентилируемого пола. Поступающие в помещение холодные воздушные массы нагреваются, контактируя с нагретой печкой, и перемещаются к потолку. Находящийся в зоне пола холодный воздух при этом вытесняется через щели между досками и выходит за пределы здания.

Добиться благоприятного температурного режима и комфортной влажности позволяют схемы воздухообмена, предусматривающие установку вентилятора:

Входной канал располагается за отопительным устройством выше уровня пола на расстоянии 0,3 м, а выходное отверстие — в противоположной зоне выше пола на 0,2 м. Вытяжной вентилятор вмонтирован в выходной канал и обеспечивает воздухообмен в помещении.
Вытяжной вентиляционный канал и входное отверстие размещаются в пределах одной стены в её верхней и нижней части. На приточной магистрали, расположенной выше уровня пола на 0,3 м, смонтирован вентилятор необходимой производительности.
Приточное отверстие выполняется на расстоянии 0,3 м от нижней отметки за отопительным устройством и оснащается вентилятором. Вытяжка осуществляется в нижней части противоположной стены на расстоянии 0,2 м от поверхности. Поступающий свежий воздух при циркуляции нагревается разогретой печью и плавно распределяется по помещению парной. Постепенно охлаждаясь, воздушные массы опускаются к полу и покидают помещение через вытяжной канал.

Например, для определения требуемого воздухообмена в парилке площадью 10 м2, имеющей высоту 2 метра, необходимо умножить объём на коэффициент воздухообмена, равный 5 (мы уже говорили выше, что в парилке воздух должен полностью обновляться 5 раз в час). Полученное значение производительности вентилятора составляет 10 х 2х 5 = 100 м3/ч.

Применение механической и комбинированной вентиляции

В парных помещениях обустроить вентиляцию можно несколькими вариантами. Помимо естественной, в парильном отделении используют механическую и комбинированную вентиляцию. Это зависит в основном от планировки, например, если баня пристроена к жилому дому. Когда с улицей граничит только одна стена и все клапаны установлены на ней, тогда вентиляция в бане в парилке без механического побуждения не обойдется.

Чем ниже размещены вентилирующие отверстия, тем больше тепла сохранится в парной. Чтобы достичь хорошего результата необходимо дополнительно оснастить систему вентиляции механическими приборами. Для этого используются в воздуховодах дефлекторы или простые вентиляторы. Воздухообмен идет по прежней схеме, только удаление ненужного воздуха из помещения идет за счет вентилятора. Это комбинированная система. При механическом типе вентиляции и в приточном и в вытяжном канале ставят вентилятор. Индивидуально для каждого помещения подбирается свой тип системы.

Какие условия необходимо соблюдать

Не должен нарушаться температурный режим в парной. Вентиляцией должны правильно распределяться воздушные потоки, не нарушая установленной температуры: горячий воздух вверху и прохладнее ближе к полу.
Для изменения скорости движения воздуха, на каналы следует ставить задвижки с возможностью регулировки.
Поступление новых воздушных масс в парильную должно быть напрямую с улицы. Исходя из особенностей постройки, можно монтировать воздуховоды.
Во избежание обратной тяги не допускайте разницы в площади между вытяжным и приточным каналом.
Для защиты полов от возгорания приточный канал под полом устанавливается около металлического листа печи, обдувая ее холодным воздухом.
По окончании приема бани тщательно просушите полы и все комнаты.
Вентиляционные отверстия снаружи закрывайте решетками для защиты от грызунов.

Особенности проблемы

Пол в бане находится в экстремальных условиях. Активное увлажнение материала идет как снизу (со стороны грунта), так и сверху при эксплуатации заведения. Особенно тяжелые условия создаются в парилке, где насыщенный разогретый водяной пар, контактируя с напольным покрытием, охлаждается и конденсируется. Образующаяся вода проникает внутрь материала, создавая благоприятную среду для различных вредных организмов. Разрушительный процесс ускоряет повышенная температура, которая у поверхности пола может составлять 30-40 градусов.

Не намного лучше условия и в моечном отделении. Здесь на пол льются потоки воды (причем и теплой, и холодной) из душевых кабинок и различных емкостей для поливания. Более того, вода смешана с моющими средствами, что повышает агрессивность воздействия.

Более благоприятная среда возникает в предбаннике и комнате отдыха. Однако и в этих помещениях не следует сбрасывать со счета возможность проникновения пара из парилки через открытую дверь, а также влаги с мокрых ног.

Вентиляция пола в бане предотвращает появление грибка и гнили, а также вытягивает лишний пар

Со стороны почвы увлажнение вызывается естественными условиями. Наиболее опасно наличие высоко расположенных грунтовых вод и подъем уровня воды при длительных осадках, таянии снега и паводковых ситуациях. В принципе для защиты от воздействия этой влаги предназначаются дренажные системы и слои гидроизоляции в конструкции пола, но и они полностью исключить проникновение влаги снизу не могут.

Обеспечивая приток свежего воздуха, она ускоряет высыхание материала в период между банными процедурами. Она не дает возможности накапливаться конденсату на поверхности, не дает активно развиваться микроорганизмам, выводит из помещения загрязненный воздух.

Увеличение мощности.

В похожих клубных условиях потребовалось устроить Парную Баню Курина в довольно большом помещении в 20 м² и высотой 2,7 м. С таким объёмом удачно справляется Печь с двумя топками. Но в данной ситуации стена парилки, которая предназначалась для печи, была размером чуть меньше четырёх метров и не умещала две топки.

Мощность любой печи – это количество единовременно сжигаемых дров. Легко расширить объём топки, чтобы уместилось больше дров. А каменка? Нужно увеличить массу нагреваемых камней для большего производства пара, чтобы хватило на весь объём Парной.

Для этого было разработано ложе для камней, которое перекрывает более широкую топку. В это ложе умещается больше камней, их хватает для производства требуемого количества и качества пара.

Новая Печь Курина с новым ложе заняла то место, которое ей было предназначено. Она светит теплом до противоположной стены почти на 5 метров. За 3,5 часа прогревается весь объём Парной более 50 м³ до 60°.

Важно отметить то, что требования к пару, к организации интерьера, размерам и компоновке пологов ставили профессиональные парильщики. А здесь, как в балете: питерские отличаются от московских

В облицовке стен, потолка, пологов использован красный канадский кедр.

Наиболее распространенные варианты

Наиболее часто при организации вентиляции пола в бане используются следующие достаточно простые решения:

Сделать вентиляцию бане под полом можно, создав воздушную тягу под напольным покрытием. Для этого входное отверстие оборудуется ниже уровня верхнего настила, а сам настил приподнимают над черновым полом на 3-5 см. Между досками настила оставляется зазор 10-15 мм.
Вентиляция по системе Баста. Поступление воздушного потока обеспечивается под печью, при этом выход устраивается на противоположной стороне. Под полом воздушная масса направляется по коробу, облицованному алюминиевой фольгой. Размер такого воздухопровода соответствует размеру дымоходного канала. Таким образом обеспечивается горячая вентиляция пола в бане.
Вентиляционный стояк. Такая система часто применяется в моечном помещении. В этом случае устанавливается асбестовая труба, которая выводится за пределы банной крыши, что создает хорошую воздушную тягу. Подобный стояк, обычно, комплектуется дефлектором.

Вентиляция по системе Баста в парилке
