Что делать, если мигает светодиодная лампочка

Как правильно обнаружить неисправность

Проверка проводки при помощи индикаторной отвертки

Для обнаружения неполадки нужно присмотреться к периодичности вспышек и выполнить поиск фазного и нулевого проводника с помощью индикаторной отвертки. Фаза, подкинутая на контакт выключателя, свидетельствует об исправности сети. Подвод тока к лампе провоцирует мигание.

Если поломка осталась, понадобится:

• поменять переключатель;
• осмотреть проводку на предмет разрыва изоляции или окисления контактов;
• проверить стабильность напряжения, включив отключатель.

При нормальных параметрах осмотра и повторном обнаружении проблемы стоит поставить новую лампочку.

Методы устранения мигания бюджетной лампочки

Простейший способ решения проблемы мигающей лампы – демонтаж подсветки. Для современных переключателей такой вариант не подходит. Если источник света недорогой, можно применить одну из технологий, описанных ниже.

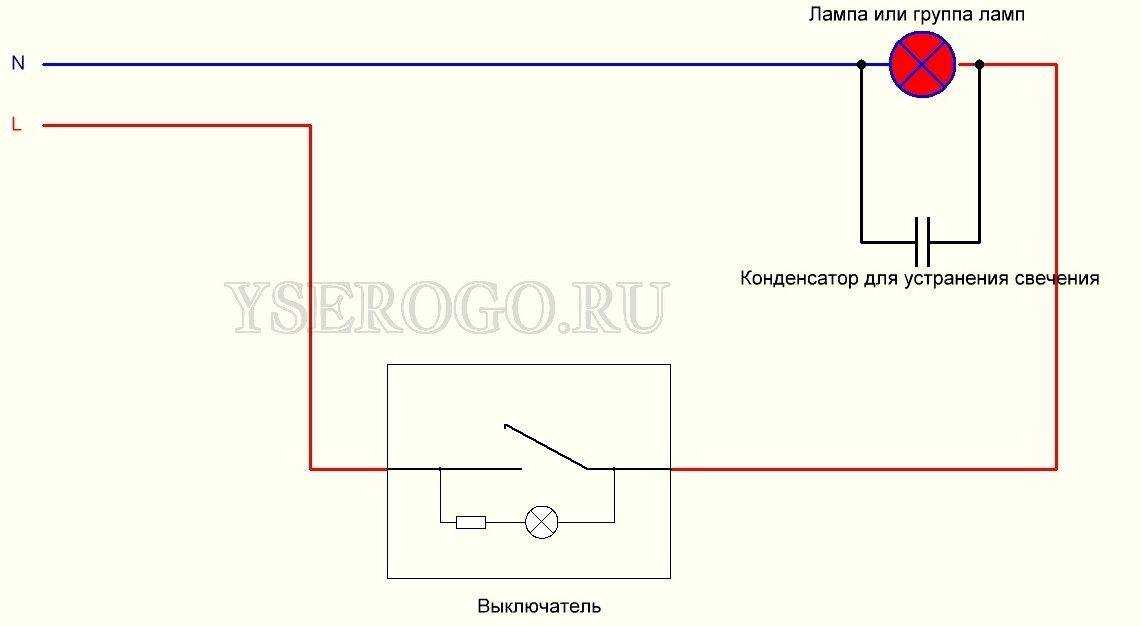

Повышение емкости конденсатора

Отключение светодиода или неоновой лампочки в выключателе

В качестве резистора допускается использовать бумажный или керамический конденсатор емкостью 0,01-1 мкФ с напряжением 630 В. Элемент отличается минимальным энергопотреблением и нагревом.

На один переключатель понадобится припаять два резистора.

Ограничение протекания тока через светодиоды при помощи токогасящего резистора

В схему светодиодного источника света можно включить маломощный резистор на 1-2 Вт. Изделие примет токи утечки, которые заряжают конденсатор.

Установка резистора производится в распредкоробе, поскольку при включении он будет нагреваться. Для дополнительной защиты допускается применять трубку с термоусадкой. При правильном монтаже диоды мерцать перестанут.

Использование самодельных фильтров

В качестве приемника импульса можно установить в соседнее гнездо лампу накаливания малой мощности

Когда моргает светодиодная лампа при выключенном свете, стоит сделать самодельный фильтр. Понадобится лампочка накаливания, вкрученная во второе гнездо, как можно ближе к точке напряжения на входе. Изделие будет своеобразным приемником импульса.

Недостаток технологии – наличие одного гнезда в люстре. Если поставить лампу накаливания с большой мощностью, электричество экономиться не будет. Ситуацию легко исправить, установив в один рожок LED-источник, а во второй – маломощный на 25-40 Вт.

Доработка проводки

Изменение мест фазы и нуля приводит к обрыву последнего на выключателе с дальнейшей подачей фазы на источник света. Даже конденсатор с увеличенной емкостью будет мигать. Решение проблемы заключается в замене фазы:

• изменение места расположения нейтрали и фазы в распределительном боксе на весь дом или квартиру;
• аналогичные работы в распредкоробе помещения.

Замена выключателя

После установки нового переключателя видимое мерцание пропадет. Лампочка будет пульсировать, но без восприятия свечения органами зрения. Минус технологии – повышение утомляемости глаз, негативное воздействие мигания на нервную систему.

Нормальный коэффициент пульсаций составляет не более 5 %.

Удаление диода

Строение выключателя с подсветкой

Технология подходит для моделей без защиты от моргания в режиме отключения. Для работы понадобятся шлицевая или крестовая отвертка, кусачки, пассатижи, указатель напряжения.

Если в конструкции источника света есть диодный резистор на плате, его можно отключить. Понадобится сделать следующее:

1. Обесточить линию через автомат питания.
2. Проверить наличие напряжения на контактах.
3. Извлечь выключатель из короба в стене. Отверткой снимаются подвижные накладки, а потом тянутся с усилием в направлении пола.
4. Удалить шурупы-фиксаторы с усиков переключателя.
5. Произвести отключение диода, разорвав кусачками провод.

Замена коммутатора

Перед проведением любых работ, связанных с электричеством, необходимо выключить питание в электрощитке

Делать замену стоит, когда нет возможности отключить диод на переключателе. Для работы понадобятся большая и маленькая отвертки, кусачки и пассатижи. Процесс замены реализуется так:

1. Обеспечение безопасности мероприятий. Выключается питание в щитке и проверяется сеть на предмет напряжения.
2. Снятие декоративной накладки, извлечение переключатели из ниши в стене.
3. Удаление проводов коммутатора, установка нового переключателя и подсоединение на него кабелей.
4. Укладка жил.
5. Монтаж фурнитуры так, чтобы кабель питания не попал под зажимы.
6. Сборка нового коммутатора в обратной последовательности.

Чтобы не запутаться, промаркируйте проводники и гнезда.

Организация отдельной нейтрали

Способ приемлем на этапе ремонтных работ или при наружном типе проводки. На подсветку понадобится подсоединить индивидуальные фазный и нейтральный провод. Переключатель можно будет легко найти в темноте, мигание лампочки пропадет.

Причины мигания при выключенном свете

Нередки случаи, когда моргает лампочка при выключенном свете. При отсутствии напряжения есть две наиболее распространенные причины. Первая связана с применением выключателя с ночной подсветкой — происходит неполное размыкание цепи, из-за чего малый ток, поступающий на светодиод, со временем заряжает конденсатор изделия, расположенный в драйвере. Появляется небольшое свечение или мерцание.

Вторая причина связана с низким качеством изделия. Брендовые электротехнические приборы не будут мерцать при наличии выключателя с ночной подсветкой, поскольку установленные конденсаторы характеризуются повышенной емкостью. Придется заплатить большую стоимость, но зато полностью исключаются проблемы с миганием.

При установлении причин возникновения мерцания следует ориентироваться на периодичность (частоту) вспышек.

Неисправность и проблемы проводки

При регистрации мигания после отключения подачи электроэнергии проверьте, куда ведет кабель с фазой от распределительного щитка, поступает на контакт выключателя или непосредственно на осветительный прибор.

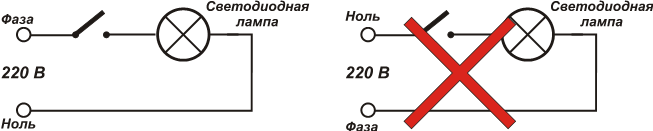

Правильная схема всегда построена через выключатель! В противном случае при соединении со светильником схема попадает под потенциал, поэтому избавиться от мигания не выйдет

Это первое, на что следует обратить внимание

Как только будет установлено правильное подключение, проверьте, перестала ли лампочка мигать. Если мерцание по-прежнему есть, причина кроется в наведенном напряжении. Потенциал на отключенном кабеле может появиться при близком расположении силового провода. Всерьез задумываться о полной замене электрической проводки нужно, если в цепи используется обычный выключатель без ночной подсветки.

Если эксплуатируется выключатель с подсветкой, сначала воспользуйтесь методом, описанным ниже.

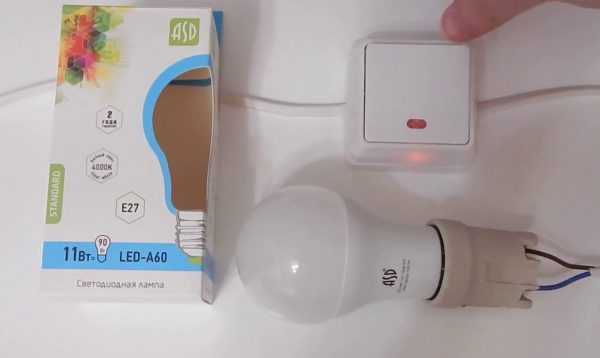

Наличие выключателя с подсветкой

Неприятный сюрприз, связанный с миганием светодиодной лампы в светильнике, нередко связан с наличием выключателя с подсветкой. Возможно, ранее использовалась обычная «лампочка Ильича», на которую подсветка никак не влияла. Светодиодные изделия более чувствительны к такой цепи. Проблема актуальна для любых приборов, оснащенных электронным блоком управления, включая КЛЛ.

Если отсутствует возможность приобретения более дорогостоящего брендового товара, есть другой способ устранения мерцания — параллельное подключение резистора или конденсатора. Электротехнический элемент можно спрятать внутри патрона или с задней части выключателя. Для выключателя необходим конденсатор неполярного типа на 0,1 – 1 мкФ с максимальным напряжением 630 В.

Отличным вариантом станет металлопленочное изделие, на боковой части которого имеется надпись 104 – 630 V или 105 – 630 V. Оно не потребляет активную мощность, не нагревается в процессе эксплуатации и устраняет любые сетевые помехи от остальных приборов.

При подключении к патрону воспользуйтесь резистором на 0,5 – 1 Вт и сопротивлением 1 МОм. Элемент малогабаритен, что играет важную роль при установке в ограниченном пространстве. Характеризуется низкой стоимостью. Для выключателей на две клавиши следует монтировать два конденсатора или резистора.

И резистор, и конденсатор, независимо от электрической схемы, пожароопасные элементы

Важно соблюсти дополнительные меры безопасности — избежать касания с кабелем или корпусом арматуры, выполнить изоляцию термоусадочной трубкой

Достаточно прост выход из ситуации при использовании люстры на множество плафонов: вкрутите в один из патронов обычную лампу накаливания любой мощности, выполняющую функции шунтирующего резистора.

Плохое качество

Причиной мерцания может стать низкое качество источника света. Дешевые светодиодные лампы оснащены блоком питания с гасящим конденсатором, использующимся вместо электронного драйвера. В нем есть емкостный фильтр, прикрепленный к диодному мосту, из-за чего устройство при неблагоприятном внешнем воздействии стабильно не функционирует.

Способы устранения

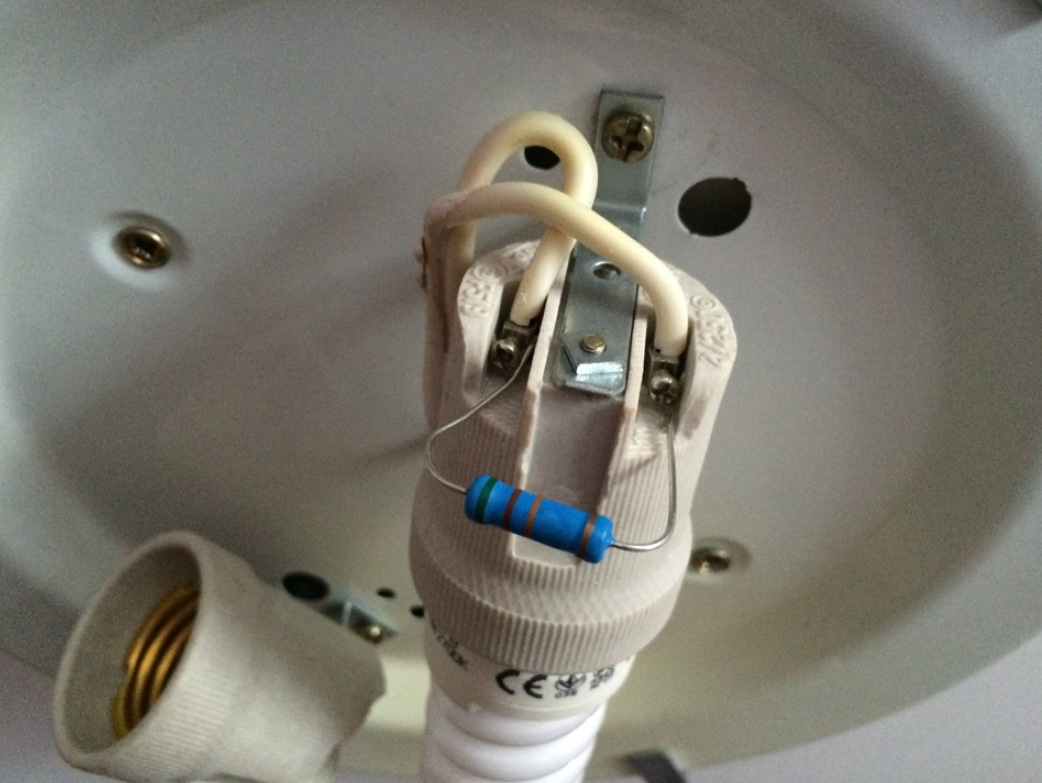

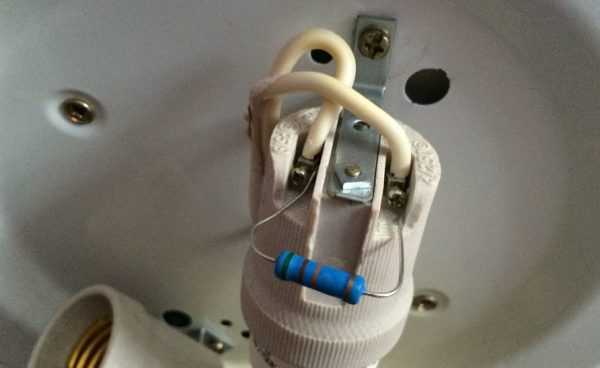

Установка резистора в патроне

Если лампочки мигают из-за подсветки на выключателе, нужно выполнить разрыв цепи. Есть 6 основных способов устранения неполадки:

• шунтирование резистором;
• шунтирование конденсатором;
• подключение подсветки отдельным проводом;
• использование проходного выключателя;
• демонтаж подсветки внутри выключателя;
• включение параллельно светодиодной обычной лампочки.

Отключение подсветки выключателя – это самый простой способ. Для начала переключатель демонтируется, а провода для подсветки отключаются. Также можно выполнить замену старого выключателя на новый. Рекомендуется брать прибор с неоновой подсветкой – она мерцает реже, чем светодиодная.

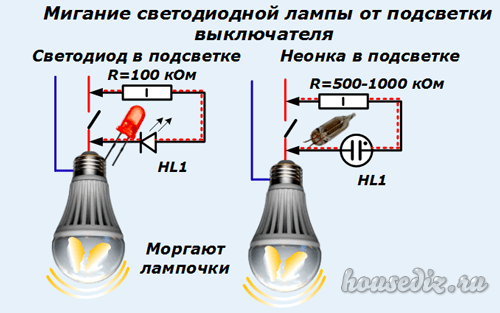

Схема подключения подсветки выключателя через резистор

При моргании группы источников света можно поставить вместо них одну лампу накаливания с небольшой мощностью. Мерцание должно пропасть, но нужно учитывать, что будут нарушены эстетические свойства люстры.

Устранить неполадку помогает установка маломощного резистора на 50 кОм для мощности 2 Вт. Работа должна проводиться качественно, иначе есть риск возгорания. Все контакты надо надежно заизолировать.

Устранить токи утечки можно только при помощи ремонта проблемных участков цепи. Иногда может потребоваться замена всей электропроводки в квартире или доме.

Ошибка в подключении проводов к выключателю

На рис. 5 показана типичная неправильно подключенная цепь освещения, которая может вызвать мерцание при использовании светодиодных ламп.

Основная причина его появления в том, что довольно часто при монтаже силовой проводки используются дешевые кабели с таким же цветом изоляции, по которым сложно определить ноль и фазу.

При этом положение о необходимости подключения фазного провода к выключателю, показанное в правой части этого рисунка 6, не соблюдается.

Некоторые неопытные электрики и домашние мастера не обращают внимания на необходимость соблюдения этого правила, так как с обычными лампами накаливания его нарушение не имеет негативных последствий.

В случае со светодиодной технологией эта ошибка приводит к постоянному наличию фазы в лампе.

Из-за неизбежных токов микроутечек, которые присутствуют даже в ремонтопригодной проводке, конденсаторы драйвера постепенно заряжаются с последующим кратковременным зажиганием лампы.

Для устранения этой неисправности достаточно проверить щупом правильность подключения фазы и при необходимости поменять кабели.

Как выбрать светодиодную лампу

Причины при включенном освещении

Определить этот недостаток визуально труднее, поскольку он не всегда заметен глазу, тем не менее изменения яркости пагубно влияют на зрение и на состояние психики, приводя к бессоннице и быстрой утомляемости. Кроме того, мерцание станет причиной быстрого выхода лампы из строя.

Существуют два способа узнать, почему мерцает светодиодная лампа во время работы:

1. Карандашный тест. Для проведения потребуется абсолютно темная комната, в которой работает только тестируемый светильник. Нужно быстро провести перед ним карандашом: если есть сплошной след, пульсация отсутствует, след прерывистый указывает на то, что лампа мерцает.
2. Тест с использованием видеокамеры, например, мобильного телефона. Следует встать на расстоянии метра от зажженной лампы и навести на нее камеру: если мерцает, то на дисплее появятся темные полосы.

Существует несколько причин мерцания включенной лампы.

Низкое качество осветительного прибора

Поскольку преобразовать переменный ток в идеальный постоянный невозможно, то неизбежные перепады напряжения, поступая на контакты светодиодов, приводят к изменениям яркости свечения лампы.

Если эти изменения незначительны, то есть коэффициент пульсации не превышает 20%, они не воспринимаются глазом, в противном же случае видно, что лампа мерцает.

Малая емкость сглаживающего конденсатора

Причиной может быть несоответствие напряжения в сети параметрам, нужным для корректной работы лампы, либо резкие скачки напряжения. В этом случае придется менять сам светильник на более качественный прибор, имеющий защиту от изменений напряжения или ставить стабилизатор.

Несовместимость с диммером

Имеется в виду устройство, позволяющее изменять яркость свечения. Далеко не все LED -светильники являются диммируемыми, возможна и ситуация, когда лампа несовместима с диммером какой-то конкретной модели.

Чтобы диагностировать эту причину, нужно включить лампу напрямую. Если она работает корректно, возможны несколько вариантов.

Лампа, подключенная к диммеру, будет мерцать, если:

1. Расчетная нагрузка светорегулятора, необходимая для его корректной работы, больше, чем та нагрузка, которую могут обеспечить светодиоды. В этом случае для устранения мерцания можно подключить дополнительную нагрузку.
2. Диммер перегружен. То есть превышена максимальная нагрузка, на которую рассчитано это устройство. Подобное возможно при одновременном подключении сразу нескольких светильников, суммарная мощность которых больше допустимой для диммера.

При расчете количества ламп, которые можно подключать к светорегулятору, многие неопытные пользователи просто делят мощность диммера на мощность одной лампы. Это абсолютно неверно, поскольку такой метод подсчета не учитывает силу пускового тока и его повторяющиеся каждые полпериода скачки. В результате устройство оказывается перегруженным, что и приводит к мерцанию.

Чтобы нормализовать работу светильников, можно включить их напрямую, без диммера, заменить его более мощным устройством или разделить лампы на отдельные группы, используя для каждой из них свой светорегулятор.

Также причиной мерцания может быть:

1. Неисправный выключатель (например, недостаточно плотные контакты).
2. Неграмотная проводка.
3. Несовместимость патрона, в который вкручивается светильник и его цоколь.
4. Повреждение драйвера.
5. Окончание срока службы лампы.
6. Порча самого светильника, возможная при слишком высокой температуре вблизи его корпуса, сильной вибрации, создаваемой системой вентиляции или работой климатической техники, высоких показателях влажности, загрязнении помещения взвесями агрессивных веществ, разрушающих элементы светильника, а также при падении лампы.

Разобравшись с причинами мерцания, можно с помощью паяльника устранить проблему любым из предложенных выше способов.

Часто задаваемые вопросы

Вопрос №1: Как правильно подобрать светодиодную лампочку, чтобы она после выключения не моргала?

На коробке с лампочкой каждый уважающий себя и покупателя производитель делает отметку, для каких именно осветительных приборов она предназначена. Если написано, что лампочка не годится для люстр с подсветкой — ставить ее в осветительный прибор не рекомендуется — быстро перегорит.

Вопрос №2: По какой причине часто возникает мигание лампочки?

Дело в том, что даже после выключения светодиодной лампы, продолжают существовать микротоки. Величина их слишком мала, чтобы обеспечить горение лампы, но вполне достаточно для накопления конденсатором заряда для моргания.

О необходимости ремонта

В завершение статьи хочется отметить, что при возникновении мерцания у светодиодных или энергосберегающих ламп решать проблему необходимо даже в том случае, когда неисправность не мешает. Эксплуатация устройства в таком режиме заметно сокращает срок его службы. Определенный тип лампочек рассчитан на ограниченное количество циклов включения-выключения и каждое моргание является таким циклом. Фактически, мерцающая лампа сокращает срок службы в десятки раз, не принося при этом малейшей пользы.

Во избежание такой ситуации также желательно приобретать лампы, предназначенные для работы с подсвечивающими выключателями. Стоить она, скорее всего, будет немного дороже, но от лишних хлопот избавит.

Мерцание при включенном выключателе

Светодиодная лампа может мерцать при включении или уже во включенном состоянии. Рассмотрим основные причины, почему так происходит.

Слишком низкое напряжение в электросети

Ранее мы уже упоминали эту причину, при включенной лампе она тоже имеет место.  Иногда низкое напряжение – это обычная ситуация, например, в отдельных населенных пунктах, в том числе и в селах напряжение в розетке порой не превышает 200 В вместо номинальных 220 В. Чтобы это не сказывалось на качестве работы и техническом состоянии светодиодного оборудования следует подбирать лампочки с качественным драйвером или просто установить стабилизатор и подключить к нему все электрооборудование в доме. Существует LED-оборудование, поддерживающее работу при широком диапазоне напряжений.

Важно отметить, что при подключении лампы через диммер, низкий уровень напряжения будет более заметен. При первом запуске светодиодной лампы, которая не поддерживает работу через диммер, появится характерное мерцание.
Если лампочка рассчитана на питание от понижающего источника – например, блока питания, то при перепадах напряжения, в частности, при его понижении, это тоже будет отражаться на ее работе, как мерцание

В таких случаях можно попробовать заменить блок питания на более мощный, если напряжение в сети стабильно ниже номинального. Такие ситуации могут возникать при попытке заменить галогенные лампы светодиодными в параллельной цепи.

В любом случае низкое напряжение одинаково плохо действует на все электроприборы, а не только на светодиодные источники света, поэтому оптимальным решением станет установка стабилизатора. Если компания, продающая электроэнергию, не может обеспечить стабильность напряжения на номинальном уровне, это единственный способ избежать порчи бытовой техники.

Моргание светодиодной лампочки

Пришло время, когда и люминесцентные лампы постепенно начинают выходить из нашего быта. Им на замену приходят самые современные светодиодные решения. Они еще более экономные, практически не греются и светят очень приятным для глаз светом, прибавляя еще больше уюта в дома. И, несмотря на их достаточно большую стоимость, они находятся практически везде. Излучатели в светильниках новые, а проблемы остались? Светодиодная лампа мигает даже при разомкнутых контактах в выключателе? Не проблема – решим, почему.

Здесь симптомы немного расширяются – помимо того, что она мерцает, может наблюдаться очень слабое свечение самих кристалликов, однако оно очень заметно в темном помещении и не очень радует глаз.

• Как убрать мигание? Причина все так же в дополнительном освещении в выключателе. Здесь работает тот же принцип – либо заменить выключатель полностью, что очень накладно в сумме, либо физически отключить этот маленький модуль, разобрав выключатель.

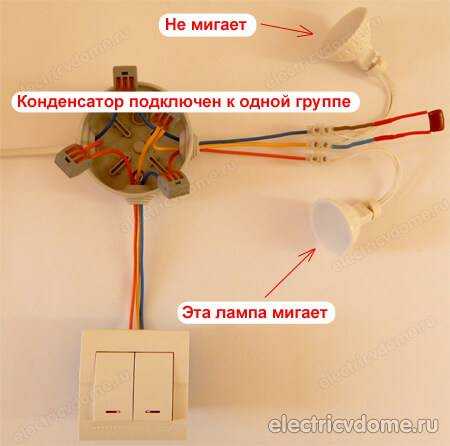

• Почему мигает светодиодная лампа? Для поглощения маленького тока, который плохо влияет на нашу лампочку, помимо резистора также можно использовать маленький конденсатор. Для бытовых целей подойдет вариант, обладающий характеристиками около 600 вольт и емкостью около 0.01 мкФ. Если использовать конденсатор, рассчитанный на стандартное напряжение сети 220 вольт, то он в момент резкого перепада напряжения может выйти из строя, и его придется менять. Лучше сразу взять с хорошим запасом, их стоимость невелика.

Конденсаторы различных модификаций и мощностей

Он не имеет полярности, можно подключать провода к любым его ножкам. Главное, чтобы подключение выполнялось параллельно светодиодной лампочке. Как итог – накопление проскакивающего тока в конденсаторе, получаем немигающую диодную лампочку.

Предыдущий пункт актуален для выключателей, которые имеют только одну клавишу с подсветкой. Однако если таких клавиш две, как убрать мерцание светодиодных ламп? Они управляют каждая своей группой, на эти группы влияет каждый отдельно взятый светящийся модуль в самом выключателе. Поэтому недостаточно подключить резистор или конденсатор только к одной группе. Как устранить мерцание светодиодных ламп в этом случае? Аналогичное действие необходимо выполнить для всех излучателей, которые питаются от каждой клавиши.

Выключатель с двумя клавишами и раздельной подсветкой

• Но бывает и так, что лампа моргает после выключения даже при установке дополнительных модулей. Стандартная схема подключения – при размыкании контактов в выключателе отключается фаза, а вот ноль идет постоянный. Если на лампочку идет постоянная фаза, то устройство находится под постоянной нагрузкой, и пускатель заряжается дальше, даже при обычных выключателях без подсветки. Это частая причина, почему моргает светодиод.
• Если рядом с проводом, подключенным по всем правилам, в стенке пролегает другой силовой кабель со слабой изоляцией, он может передавать потенциал на нашу лампочку. Причем если резистор или конденсатор подключены до точки соприкосновения проводов в стенке, он совершенно никак не поможет избежать неприятного эффекта. Выход – размещать сопротивление как можно ближе к лампочке для устранения мигания.

Почему моргает энергосберегающая лампочка при выключенном выключателе: причины

Энергосберегающие лампы – достойная замена обычным лампам накаливания. Но, не смотря на многие положительные качества, они обладают рядом отрицательных. Наиболее распространённым является мерцание лампы после того, как выключатель выставлен в положение «выключен».

Мерцание может вызвать и некорректный электромонтаж. Это значит, что выключатель в схеме с осветительным прибором в котором происходит мерцание, прерывает не как обычно фазу, а ноль. Данная проблема устраняется легко. Если есть базовые знания электромонтажа, то можно выполнить эту работу самостоятельно. Если навыков нет, можно вызвать для этого профессионала.

Промокоды со скидками на светильники

Возможные причины

Чтобы рассмотреть существующий арсенал причин, по которым может мигать энергосберегающая лампа, необходимо определиться с обстоятельствами, при которых возникает попеременное свечение:

• мигает при выключенном выключателе;
• мигает после включения клавиши выключателя;
• вы не можете определить закономерность мерцания.

Далее рассмотрим принцип действия экономных лампочек, и чем он отличается от классических, свечение в которых обеспечивается только нитями накаливания. Так, в люминесцентных лампочках происходит ионизация паров ртути за счет разогрева нити внутри колбы. С той разницей, что свечение прибора происходит на постоянном токе, а не на переменном.

Люминесцентные светильники подключаются к сети переменного тока напрямую, поэтому и преобразовательный элемент содержится ни в люстре и не в выключателе, а в самой лампе. Пример такого преобразователя приведен на рисунке ниже:

Рис. 1. Блок питания энергосберегающей лампы

Сюда входит выпрямительный мост, компенсирующее и сглаживающее устройство, стартер, все они отвечают за привычное свечение как энергосберегающих, так и светодиодных светильников. Поэтому такая проблема присуща и светодиодным лампам. В большинстве случаев, именно наличие конденсатора в схеме питания осветительного прибора и приводит к тому, что он мигает. Рассмотрим причины перемигивания энергосберегающих светильников более детально.

Подсветка на выключателе

Данная причина возникает при выключенном состоянии выключателя, в котором присутствует сигнализирующий светодиод. Наличие светодиодной подсветки является достаточно удобной опцией, поскольку она позволяет найти коммутатор в кромешной темноте. Но, как показала практика, из-за такой схемы включения и мигает энергосберегающая лампа.

Причина заключается в следующем:

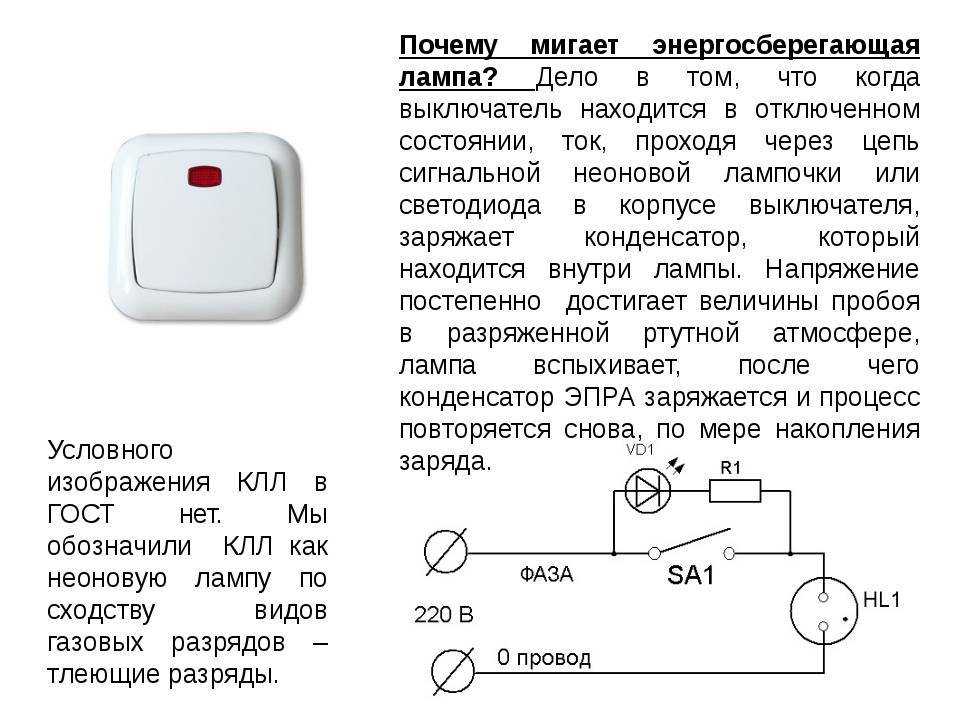

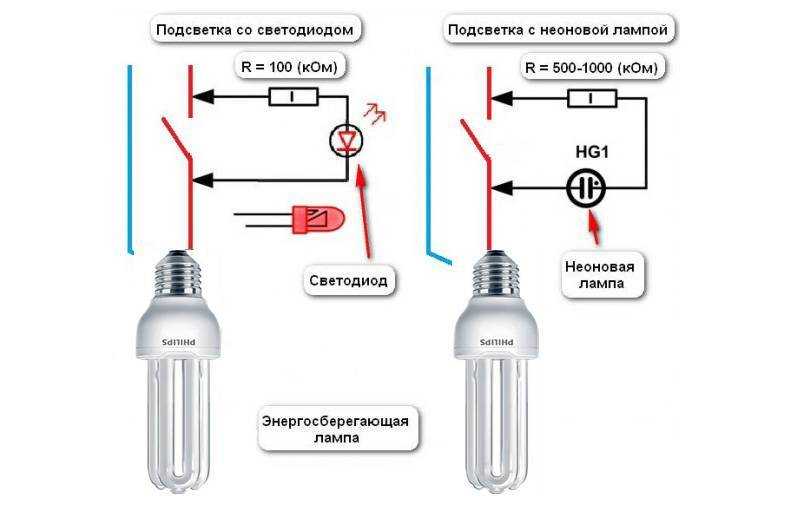

Рис. 2. Схема подключения выключателя с подсветкой

Как видите на рисунке выше, клавиша выключателя работает на два возможных положения – в первом это цепь энергосберегающей лампы, во втором это цепь светодиода, указывающего месторасположение коммутатора. Соответственно, при выключенном выключателе ток будет протекать через фазный вывод на контакты, светодиод и через нулевой вывод обратно в сеть.

Несмотря на то, что энергосберегающая лампа в цепи не задействована, протекание переменного тока обуславливает наличие потенциала и последующий заряд конденсатора. При достижении достаточной величины заряда конденсатор разрядится на свечение лампы, но так как величины напряжения не достаточно для поддержания постоянного горения, лампочка гаснет.

В зависимости от скорости накопления заряда мигания, будет зависеть и частота постоянного мерцания. Причиной в этом случае является дополнительный путь протекания тока, который задействуется в отключенном положении коммутатора.

Ошибки электромонтажа

Если используемый выключатель не содержит никакой подсветки, а лампочка все равно мигает, возможно, были допущены ошибки во время электромонтажа или в процессе эксплуатации.

Среди таких причин следует выделить:

• В разрыв цепи поставлен ноль, а подключение фазы к контактам патрона выполнено глухо, из-за чего потенциал постоянно присутствует на элементах лампы. В таком случае причина, по которой моргают лампочки, идентична описанной выше – происходит заряд конденсатора, который разряжается через энергосберегающую лампу.

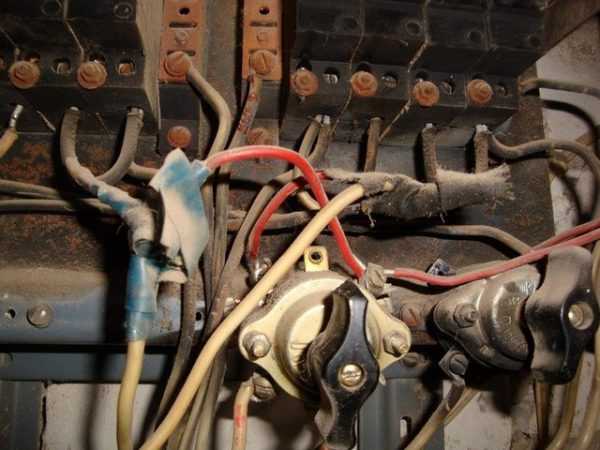

• Плохой контакт в месте подключения проводки к какому-либо из элементов цепи – из-за этого также мигают лампы как во включенном, так и в отключенном состоянии. Но обнаружение неисправности потребует проверки каждой детали.
• Токи утечки из-за плохой изоляции – также приводят к появлению переменного потенциала на обкладках конденсатора, из-за чего энергосберегающие приборы освещения могут мигать.

Некачественная лампа

Если вы недавно поменяли всю электропроводку, выполнили замену люстры и установили обычные выключатели, причина может быть в некачественной энергосберегающей лампе. Существует ряд производителей, которые экономят на комплектующих для осветительного оборудования, из-за чего в процессе эксплуатации могут возникать разнообразные казусы, к примеру, когда лампа мигает.

Эта же причина может проявиться со временем, когда гарантийный срок еще не закончился, а лампочка уже начала барахлить. Следует отметить, что эта причина встречается довольно редко, но все равно имеет место быть.

Световые сигналы после выключения

Такое слабое свечение наблюдается не реже, чем мерцание

Это гораздо более частое явление, которое можно встретить едва ли не в половине домов. Причин, чаще всего, две:

Использование выключателя с подсветкой очень удобно, так как позволяет хорошо ориентироваться в темноте, особенно маленьким детям. Но плохо то, что электроцепь из-за этого постоянно находится в замкнутом состоянии и малые порции напряжения продолжают поступать на блок питания, что и приводит к периодическому мерцанию.

И снова возвращаемся к некачественным моделям с диодным мостом и гасящим конденсатором вместо драйвера. Решает такую проблему приобретение качественной продукции известных производителей – все последние модели оснащены конденсаторами с увеличенной емкостью, соответственно, нет свечения даже при подключении к выключателю с подсветкой.

fsmoke

Здравствуйте, уважаемые форумчане, только что зарегался, специально, чтобы рассказать про нюансы работы ws2812b с esp8266 и их решения.

Лирическое отступление Судьба распорядилась так, что я стал с++ разработчиком, но чисто софтверником, электроника для меня остаётся в качестве хобби. Я не являюсь ардуинщиком, т.к. ввиду своего стажа(~17 лет) и опыта мне проще писать на нативном СИ, но это никак не влияет на тот материал, который я собираюсь здесь изложить.

Проблемы: К сожалению, когда я столкнулся с кристаллом ws2812b я влетел с «шашкой наголо» и думал, что сейчас всё сделаю за пару дней. практически так и случилось, но потом начали возникать проблемы, которые я решал по выходным в течении целого месяца!

Промокоды со скидками на светильники

1) Питание ленты 2) Падение напряжений 3) Логические уровни 4) Помехи

1) Первое, что необходимо уяснить это то, что что кристалл ws2812b достаточно прожорливая штука — токи на одном кристалле судя из даташита, могут доходить до 60 мА! Теперь посчитаем на примере моей ленты 96 светодиодов на метр, лента у меня 2.5 м:

Если выбрать маленькое сечение — у Вас будут греться питающие провода — и возникнет вероятность ВОЗГОРАНИЯ!

НО! У нас кристалл ws2812b — соответственно, открыв даташит — мы с удивление узнаём, что границы лог. нуля и лог. единицы — достаточно разнесены друг от друга. Более того они ещё и зависят от опорного напряжения, которым является напряжение питания.

Исходя из даташита — максимальный уровень лог. нуля 0.3vdd, а минимальный уровень лог. единицы 0.7vdd. Считаем самое интересное уровень лог. единицы: 0.7 * 5.5 вольт = 3.85 вольт — а это значит, что лог. единица должна лежать в диапазоне от 3.85в до 5.5в, естественно esp8266 с её 3.3в ну никак не подходит.

Собственно поэтому решение со стабилитроном понижающим питание и помогает, потому что опорное напряжение тоже снижается(0.7 * 4.5 в = 3.15 в) — но оно неверное(см. пункт 2.). да и к тому же мы получаем предельные 3.15 в — т.е. любая помеха и единица НЕ ПРОЙДЁТ(3.15 очень близко к 3.3в), как результат вы получите те самые мерцания

В интернете полным полно различных схем согласования уровней, например такая классическая схема на мосфете

Но она работать не будет.

Классический подход к решению данных проблем использовать специализированные микросхемы, например SN74LVC1T45 (1-битный шинный приемопередатчик с двуполярным питанием)

как раз должен подойти для этого — но я нашёл более простое, доступное и дешевое решение.

Есть такие микросхемы, как микросхемы логических операций например 74ACT04SC, которая является инвертором, её без проблем можно найти на видеокарточках, материнских платах и пр. она достаточно быстра, дешёва(8 российских рублей если покупать) — и прекрасно справляется с шиной данных ws2812b.

Помогите вылечить моргание ленты WS2812 | AlexGyver Community

В интернете полным полно различных схем согласования уровней, например такая классическая схема на мосфете

Но она работать не будет.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Классический подход к решению данных проблем использовать специализированные микросхемы, например SN74LVC1T45 1-битный шинный приемопередатчик с двуполярным питанием как раз должен подойти для этого — но я нашёл более простое, доступное и дешевое решение. Если же вам что-то непонятно, пишите мне!

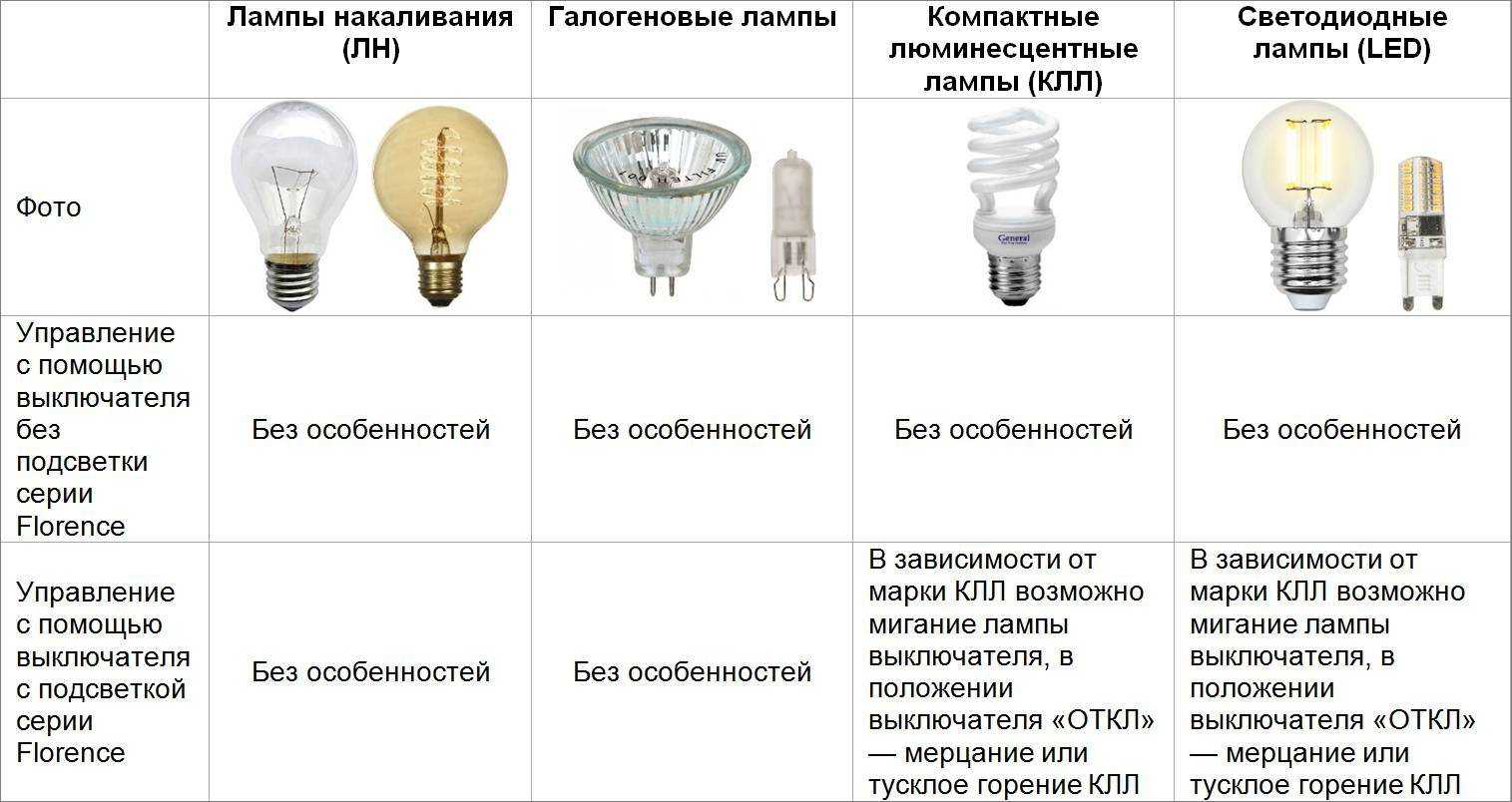

Как убрать мерцание светодиодных ламп и отключить подсветку выключателя

Прекратить мигание, вызванное световым индикатором, проще всего удалением подсветки.

• до начала работ отключить в доме (квартире) подачу электроэнергии;
• извлечь выключатель из коробки;
• отключить от сети подсветку;
• установить на прежнее место переключатель;
• проверить в выключенном состоянии наличие мерцания.

Если конструкция не дает возможности отсоединить индикатор, необходимо заменить выключатель – извлечь из коробки и отсоединить от сети. После подключения нового переключателя он прижимается в гнезде, устанавливается накладка. Чаще всего мерцание прекращается.

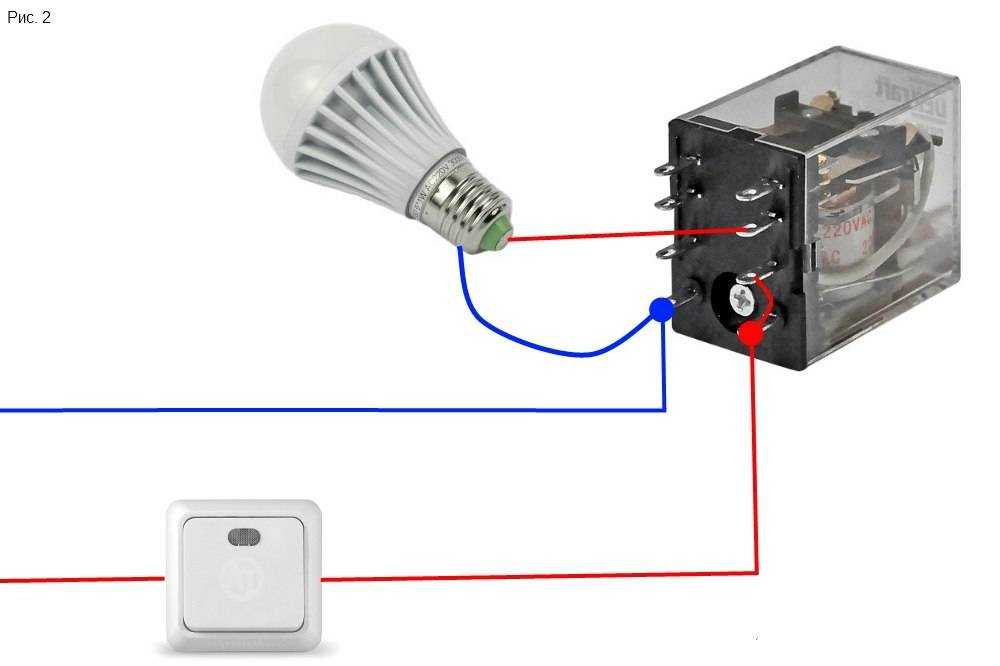

При нежелании удалять индикатор или менять переключатель можно отделить подсветку прямым подключением к сети LED-лампочки. Она будет светиться постоянно.

Другой способ – параллельное подключение к схеме резистора с мощностью 1-2 Вт. Он устранит токи утечки, заряжающие конденсатор. Резистор устанавливается в распределительную коробку, так как при подключении нагревается. Желательно на него надеть термоусадочную трубку. Если установка выполнена без ошибок, диоды перестают моргать в выключенном состоянии.

Резистор можно заменить бумажным или керамическим конденсатором с напряжением 630 В и емкостью 0, 01 – 1 мкФ. Он не потребляет электроэнергию и не нагревается. Надежность шунтирования повышается увеличением емкости. Но оно ограничено из-за одновременного увеличения размеров детали.

Если потолочный светильник с несколькими параллельно соединенными патронами, избавиться от моргания можно заменой одного светодиода на лампу накаливания, которая достаточно хорошо выполняет роль сопротивления, так как забирает лишние импульсы. Чтобы сэкономить, не следует вставлять лампу с большой мощностью (достаточно 25 Вт).

Чтобы исправить ситуацию при неверном соединении, нужно поменять места присоединения фазы и ноля. Это можно сделать в щитке или распределительной коробке отдельного помещения, предварительно отключив подачу электроэнергии в квартире. Чтобы определиться с проводами, используется тестер или специальная отвертка.

Если неисправности вызваны низким качеством лампочки, некоторые пытаются ее усовершенствовать, большинство меняет на другую.

Полезные советы
Схемы для подключения
Принципы работы устройств
Главные понятия
Счетчики от Энергомера
Меры предосторожности
Лампы накаливания
Видеоинструкции для мастера
Проверка мультиметром

Конструктивные особенности изделия

Для работы, энергосберегающие лампы требуют именно постоянный ток, благодаря чему и являются более экономичными. Конструкция состоит из трубки, цоколя и балласта, который находится между ними. Он представляет из себя плату, оснащённую специальным диодным мостом, который выпрямляет и стабилизирует ток, делая его постоянным.

Но несмотря на свои плюсы, такие лампочки имеют значительный дефект. Конечно, не все, но очень часто можно встретить самовольно мигающую лампочку. Причём она будет мигать не только при включённом свете, а даже тогда, когда питание полностью отключено.

В этой статье мы расскажем, почему энергосберегающая лампа мигает после выключения и во время работы, поможем вам разобраться со способами устранения такой проблемы. Дадим основные схемы ремонта и принципы, какие помогут вам устранить неполадки в свете.
