Недорого, быстро и легко: порядовка печи 3 на 3 кирпича, как построить устройство

Выбор места

Прежде чем вплотную приступить к строительству, стоит определиться, где будет располагаться печь. Если имеется только один небольшой свободный участок в доме, с этим уже ничего не поделать. Но для получения максимальной теплоотдачи рекомендуется размещать печь в центральной части дома или комнаты. Таким образом, ни одна из ее элементов не будет касаться уличной стены, соответственно, теплый воздух не выйдет наружу. Помимо этого, при соседстве с несущей конструкцией могут возникнуть перепады температуры, что отрицательно влияет на долговечность отопительного устройства и работу дымохода.

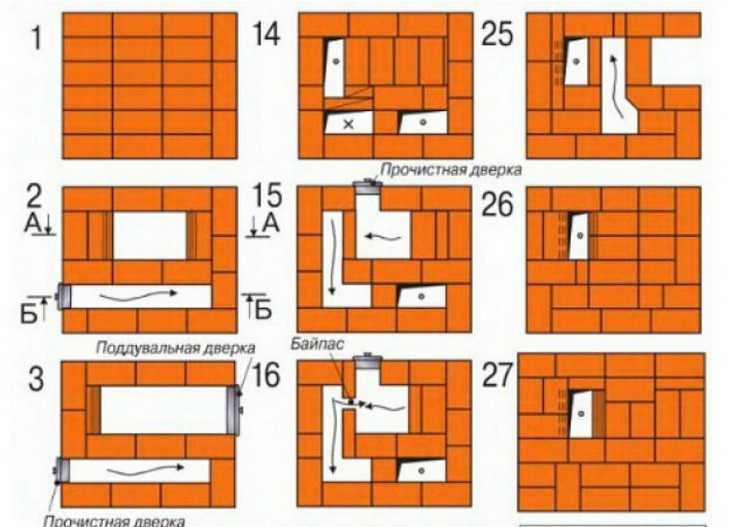

Чертеж с порядовкой

Сконструированная известным печным мастером прошлого века В. Володиным комбинированная отопительно-варочная печь-малютка, при минимально занимаемом пространстве в 0,47 м2, позволяет не только полноценно отапливать помещение в 30 м2, но и:

• Готовить пищу;
• Сушить овощи, ягоды, грибы, травы;
• Использовать для сушки одежды и обуви.

Отличительной чертой конструкции является отдельная вытяжка для варочного отделения. Запах от приготавливаемой пищи или сушащейся одежды не проникает в помещение.

Печь не очень экономична в расходовании топлива (в расчете на дрова) – 4–5 кг на одну топку. Способна сохранять тепло и поддерживать комфортную температуру в помещении 6–8 часов.

В законченном виде печь выглядит так:

Зарубежные производители

На отечественном рынке хорошо зарекомендовали себя и иностранные компании.

Эдилкамин

Печь этого итальянского производителя отличается красивым дизайном и способна прогреть помещение объемом 180 кубометров. Ее стоимость колеблется в диапазоне от 30 до 120 тыс. рублей. В основном такие устройства изготавливаются из нержавеющей стали, но выпускаются также и модели, выполненные из чугуна (печь «Классик 2»).

Эфель

Эти бельгийские агрегаты, обладающие большой мощностью, способны отапливать помещение объемом 400 куб. метров. Они могут работать на брикетах, дровах и каменном угле.

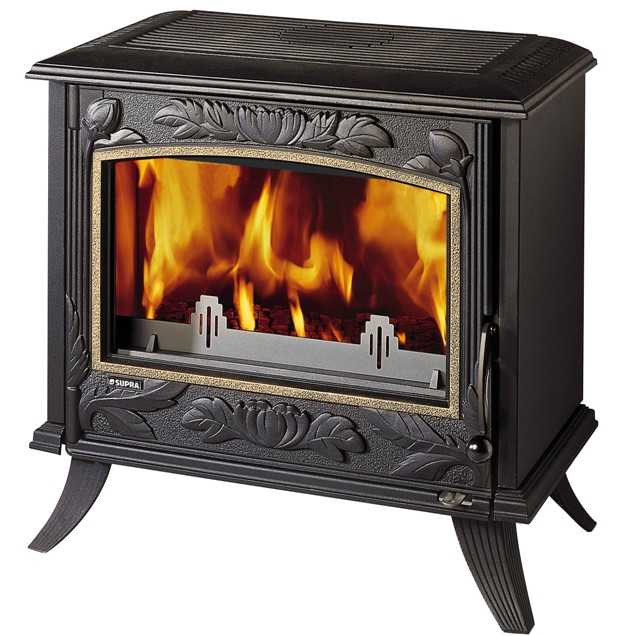

Supra

Для изготовления печи французские мастера используют сталь и чугун. Но применяются также и керамические вставки. Основным топливом являются дрова. Внутренняя часть печи выложена огнеупорным кирпичом. Устройство может выдержать температуру более 750 градусов. Стоимость такого агрегата колеблется в диапазоне от 27 до 120 тыс. рублей.

Гуча Арина

Эта сербская компания уже давно занимается выпуском печей, предназначенных для обогрева домов объемом менее 200 куб. метров. Эти конструкции отличаются высоким коэффициентом полезного действия, который достигается за счет системы повторного дожига образующихся дымовых газов.

КПД 84%, надежность и хороший дизайн сделали эти печи востребованными на отечественном рынке. Они отличаются безопасностью и невысокой стоимостью.

Бавария

Камины этого производителя обладают высокой нагревательной способностью. Они легко обогревают помещение объемом 90 куб. метров. Система длительного горения дает возможность экономить на топливе.

Jotul

Аппараты этого производителя отличаются следующими свойствами:

• прочность;
• длительный срок эксплуатации;
• безопасность;
• красивый дизайн.

Установка такого устройства не вызывает никаких сложностей.

Термофор

Печи этой компании пользуются особой популярностью благодаря высокой технике исполнения. Производитель постоянно занимается улучшением технических характеристик своих изделий и стремится создать печное оборудование наивысшего класса.

Thorma

Печи этого изготовителя отличаются повышенной надежностью, поскольку при их создании используются новейшие технологические разработки.

Топка, щиток и дымоход

Главные отличия грубы от плиты на твердом топливе – более мощная топка и отсутствие в топочной части перевала (дымового зуба). Зуб задерживает горячие газы под варочной поверхностью, что в летней плите позволяет уменьшить расход топлива на приготовление пищи. В грубе он не нужен, т.к. избыточное тепло будет израсходовано на отопление.

Более мощную топку печь грубка должна иметь потому, что щиток оказывает дополнительное сопротивление току дымовых газов. Дымоход с усиленной тягой тут не поможет: газы в щитке сразу расширятся, остынут. Их тепловая энергия перейдет в механическую, которая успешно вылетит в трубу. Образно говоря, топка с дымоходом в печи со щитком работают по принципу тяни-толкай, и «толкай» здесь – топка большей мощности. Именно этим объясняются особые требования к топке и печной фурнитуре грубок, см. далее.

Щитки

В зависимости от назначения грубы отопительные щитки для них выполняются разных типов. Схемы отопительных щитков к печам даны на рис. ниже; топливная часть везде показана условно.

Схемы отопительных щитков к печам

1. Последовательный ход с короткими вертикальными каналами. Наименее материалоемок и наиболее прост для постройки. Сопротивление току газов наибольшее. Компактность и теплоэффективность печи средние. Чаще все применяемая схема;
2. Последовательный ход с горизонтальными каналами. Массогабариты печи те же, что и в пред. случае, но построить щиток с горизонтальными каналами гораздо сложнее. Сопротивление току газов прим. в 1,5 раза меньше. Как следствие – теплоэффективность печи выше. Возможно устройство лежанки, т.е. верхний канал греется не сильно;
3. Последовательный ход с длинными вертикальными каналами. Теплоэффективность как у щитка с горизонтальными каналами, технологическая сложность – как у щитка с короткими вертикальными каналами. Занимает наименьшую площадь, но требует много материалов и хорошего фундамента (см. далее) вследствие большого удельного давления на опору. Оптимальный вариант для домовой отопительной печи на 2-3 комнаты, см. далее;
4. Параллельный ход. Наивысшая теплоэффективность, наименьшая масса на единицу тепловой мощности. Занимаемая площадь и технологическая сложность наибольшие. Возможно использование с топкой уменьшенной мощности. Оптимум для пристройки к существующей плите без ее переделки.

Часто задаваемые вопросы

Вопрос: Достаточно ли в этом проекте сечения дымовой трубы 14х14?Ответ: Мощность устройства – 1760 Вт. При таком параметре сечения дымохода вполне достаточно.

В: На какой раствор лучше класть шамотный кирпич?О: Рекомендуется использовать готовую смесь для огнеупорной кладки, которая продается в любом специализированном магазине. Как правило, на упаковке представлена инструкция по его применению. Можно использовать и обычный раствор, но рекомендуется добавлять в него огнеупорный мертель в количестве, которое указано на упаковке. В нем могут попадаться кусочки, поэтому следует либо просеивать, либо дополнительно измельчать.

В: Мощности такой печи не будет маловато для дома 6х6 м, состоящего из трех комнат? Стены выполнены из саманных блоков либо каркасно-щитовые. Зимой средняя температура составляет -10 °C, однако бывают морозы и до 35-40 градусов ниже нуля.О: Для таких условий этого будет недостаточно. Нужно использовать что-то по размеру шведки.

В: Если печь удлинить на четыре метра, растянув выше колпак, будет ли она нормально функционировать?

О: На практике не встречалось, чтобы печь удлиняли до четырех метров. Конструкция, конечно, предусматривает изменение высоты за счет верхнего колпака, но 4 м – это нужно пробовать.

В: Можно ли печь сделать без фундамента, поставив ее на пол?О: Вес конструкции без учета трубы составляет почти 1,5 тонны. Сможет ли пол такое выдержать, смотрите сами.

В: Можно ли уменьшить высоту?О: Это получится сделать с помощью рядов 19-22 и 27-30. Если из представленного диапазона удалить два любых последовательных уровня, конструкция не нарушится.

В: Подскажите, достаточно ли будет этой печи для прогрева двух комнат (20 м² и 15 м²)?О: Все зависит от того, насколько хорошо утеплен дом и при какой наружной температуре воздуха будете его обогревать. Если собираетесь жить в этом доме зимой, лучше выбрать печь большего размера.

В: Какое преимущество дают 2 заслонки? Можно ли для упрощения конструкции оставить только верхнюю?О: Две задвижки лучше держат тепло. Разрешается поставить одну, но при этом она должна плотно закрываться.

В: Можно ли сделать эти печи полностью из огнеупора? Получится ли занизить топливник и на что это повлияет?О: Кладка печи из огнеупорного кирпича возможна. Топливник делать ниже не стоит. Топливо при этом может сгорать не полностью, будет образовываться сажа.

В: Как решается вопрос с разницей размеров обычного и шамотного кирпича?О: Из-за лучшей геометрии огнеупорного материала при кладке швы получаются тоньше. Это скрадывает разницу в размерах кирпича.

Особые требования

Повторимся: достоинства грубы – компактность и возможность постройки в существующем доме без производства капитальных строительных работ. Но поместить более мощную топку в строении печи в общем тех же размеров не так-то просто, от чрезмерной тепловой нагрузки оно все быстро придет в негодность. Если не соблюдены особые требования к:

• Фундаменту печи.
• Кладочным растворам.
• Способам кладки строения печи.
• Выбору и способам установки печной фурнитуры.

Фундамент

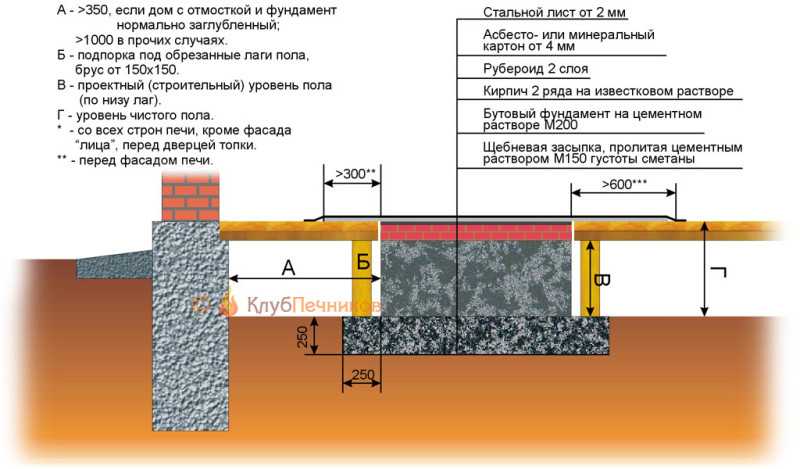

Конструкция фундамента под грубу дана на рис. Щебневая подушка без песчаной подсыпки перед заливкой выравнивается в горизонт. Заливочный раствор М150 – цемент М300 и песок 1:2. Зазор между бутовым фундаментом и настилом пола – 30-40 мм. Не забудьте обрезанные лаги подпереть! Оставление их концов висячими – распространенная, но грубая ошибка. Размеры фундамента в плане должны выступать на контур печи не менее чем на 100-150 мм.

Устройство фундамента печи-грубы

Растворы

Чтобы сложить грубу, используются растворы 3-х видов, см. рис. ниже. Постель на фундаменте и дымоход выкладываются на известковом растворе как сочетающем в себе достаточную тепло- и влагостойкость, но бут нужно укладывать только на вполне влагостойком цементно-песчаном растворе. Песок на глиняный раствор весьма желательно брать горный или овражный, с шероховатыми зернышками. Обычная глина – покупная печная, гарантированной жирности и, главное, чистоты. Самокопаная глина, доведенная до нужной жирности песком, на кладку грубы мало пригодна.

Составы кладочных растворов для печи-грубы

Кладка

Для кладки грубы используется печной и, если порядовкой (см. далее) предусмотрено, шамотный кирпич; красный рабочий пригоден высшего качества – светло-красного цвета (вполне отожженный), без пятен пережога, перекоса и вспучивания. Кирпич сухой формовки непригоден абсолютно. Кладка строения грубы ведется по след. правилам:

• Если вы печник неопытный, каждый ряд кладки сначала выкладывается на сухую; обнаруженные дефекты подрезки/обкалывания кирпичей устраняются.
• Каждый кирпич перед укладкой на раствор замачивается до прекращения выделения пузырьков воздуха. Бухать все кирпичи в бочку огулом нельзя!
• Слой раствора 5 мм наносят на постель и тычок укладываемого кирпича.
• Укладываемый кирпич плавным движением чуть с наклоном кладут и придвигают к предыдущему, чтобы в шве не осталось воздушных пузырей.
• Кирпич прижимают, пока шов не сойдется до 3 мм; пристукивать нельзя!
• Между шамотной и обычной кладкой начальный шов 8-10 мм; после прижима – 6 мм.
• Шов между кирпичами и металлическими закладными деталями (см. далее) – 10 мм.
• Выдавившиеся из шва излишки раствора снимаются кельмой (мастерком).
• Обнаруженные после уборки лишнего раствора выемки в швах заполняются раствором вдавливанием без поперечных движений, но не затиранием!

Предпочитающие учиться наглядно видеоурок по кладке отопительно-варочных печей могут посмотреть ниже:

Видео: кладка отопительно-варочной печи

Фурнитура

Неправильная установка печной дверцы

Фурнитура и колосники для грубы нужны чугунные литые; дверцы и задвижки – с установочной юбкой и отверстиями в ней под диагональные проволочные усы. Фурнитура стальная сварная или чугунная с проушинами под прямые усы (укладываемые вдоль соотв. стены печи) в данном случае непригодна. Однако ставить дверцы/задвижки так, как на рис. справа, в грубу нельзя; это вообще не по печным правилам. Для дачной голландки на 2,5 кирпича в плане, которую топят раз-два в сезон, может быть, и пойдет, но не для грубы.

Нужно, во-первых, обжать усы (проволока – оцинкованная 2-3 мм) накруткой так, чтобы не шевелились. Прижмите сначала не натуго, поставьте на нужный угол (от дальнего конца уса до внутренней стороны кладки должно остаться не менее 12 мм). Затем аккуратно затяните, потрясите дверцу/задвижку слегка. Не уехали? Годится. Затем, во-вторых, нужно плотно обмотать юбку асбестовым шнуром (или из базальтового волокна), и вот только теперь ставить на место. Об установке в печь фурнитуры тоже можете посмотреть следующие видео.

Видео: установка дверцы в печь

https://youtube.com/watch?v=rizCmPF_dZA

Предварительные этапы формирования печки

Различные печи, в процессе создания которых используется разное количество кирпичей, создаются, в основном, по одному принципу. Здесь отличием может быть количество материала и особенности его расположения в ряду.

Чтобы отопительная печь была качественной и долговечной, а также безопасной и надежной, применяется подходящая для ее размеров и параметров схема. Каждый этап, указанный в порядовке, должен выполняться точно и правильно, поскольку иначе можно ожидать существенных ошибок в конструкции. В таком случае кладка должна быть полностью разобрана, чтобы осуществить нужные изменения.

Также важно помнить, что для получения идеального результата работы, в качестве которого выступает отопительная конструкция, необходимо пользоваться качественными материалами и нужными инструментами, которые должны быть в требуемом количестве подготовлены заранее.

Во время работы следует учитывать, будет ли оснащаться печка какими-либо дополнительными элементами и оборудованием, поскольку если они будут иметься, то для них должно быть выделено соответствующее место в порядовке

Грамотная кладка печки 3 на 4 или с другими параметрами, должна учитывать важность правильного формирования первого ряда элемента, поскольку от него зависит ровность и легкость остального процесса работы. Для постоянной проверки ровности и правильности работы важно пользоваться подходящим измерительным оборудованием — уровень или отвес

Кладка

Перед началом кладки не забудьте укрыть бетонную плиту фундамента листами рубероида, расположив их крест-накрест. Края рубероида должны выступать за периметр фундамента не 50 мм.

Раскладку каждого последующего ряда ведут «на сухую» — т. е. раскладывают в соответствии со схемой. В необходимых случаях скалывают или обрезают болгаркой кирпич. Только после этого наносят раствор и кладут по месту.

Учитывая простоту конструкции, даже у неопытного мастера на кладку печи-малютки уйдет 1–2 дня.

Печь-малютка — самый экономичный вариант создания комфортных условий в помещении, не используемом для постоянного проживания.

Материал для строительства

В зависимости от площади помещения и функционального предназначения печи-малютки: отопительная, отопительно-варочная или печь с каменкой для бани/сауны количество красного керамического кирпича может варьироваться от 210 до 370 штук. Шамотного кирпича (для выкладки топки) может потребоваться от 16 до 73 шт. – так же, в зависимости от проекта.

Кроме кирпича понадобится:

• Глина шамотная (огнеупорная) или красная местная глина – 50 кг;
• Песок строительный – 10–15 ведер;
• Дверцы для поддувала и топки;
• Колосниковая решетка;
• Задвижки – 2 шт;
• Армирующий пруток (d 8–10 мм) – 10 погонных метров;
• Цемент марки М300-М400 – 1 мешок;
• Рубероид – 1 погонных метров;
• Если печь планируется облагораживать – штукатурить или облицовывать изразцами – потребность в отделочном материале рассчитывается исходя из площади наружных стен готовой печи.

Что будем строить

Печь, которую предлагаем сложить своими руками, в народе имеет несколько названий: Малютка» или одноколпаковая печь ПТО-2300. Ее размеры составляют 770х510х2380 мм. Такая конструкция хорошо подходит для дачного строительства. Топливник складывается из огнеупорного кирпича. Устройство может работать практически на любом твердом топливе, а именно на дровах, каменном угле, торфе, антраците.

ПТО-2300 является самой компактной из всех толстостенных моделей. Ниже можно увидеть печь 2х3 кирпича с довольно простой конструкцией. Само название говорит о ее мощности, т. е. устройство может выдавать до 2300 ватт в час. Одной топки хватит, чтобы обогреть помещение размером 25 м² или две смежные комнаты площадью 35 м².

В основном подобную конструкцию устанавливают в центральной части дома. Благодаря форме вытянутого прямоугольника она выступает в качестве перегородки между комнатами.

Кирпичные варочные печи для дачи и дома на дровах — 10 идей

Кирпичная печь хорошо сохраняет тепло и долго удерживает его, такой вариант печи достаточно экономичный и доступный. При такой особенности печи из кирпича, можно дополнить её варочной панелью. Варочная печь из кирпича позволит не только согреть дом, но и позволит приготовить различные блюда на плите. Самый доступный и практичный вариант отопления такой печи – это дрова. Ниже будут представлены 10 вариантов варочной печи из кирпича для дома и дачи.

Плиты для печи бывают с открытыми и закрытыми и открытыми комфортами. Закрытые варианты конфорок более современные и меньше подвергаются различным повреждениям, ведь тэн находиться внутри.

Варочная печь из кирпича для дачи обычно выглядит компактно и простенько. Ведь на дачи не очень много места и не всегда есть возможность потратиться на массивную печь.

На печь под плитку можно установить огнеупорный материал, благодаря ему плиткой пользоваться будет безопасно. Тепло передаваемое через такой материал достаточное для полноценной работы плитки.

Плитку печи из кирпича можно утопить в конструкции, но такой плиткой стоит крайне аккуратно пользоваться.

Для постоянной работы печи нужно ощутимое количество дров, поэтому снизу печи можно оставить место для дровяника. Так дрова будут храниться на безопасном расстоянии от топки.

Варочная печь из кирпича на дачи и дома обычно устанавливается в помещениях, где расположены деревянные стены. Для безопасности, между печкой и стеной должен оставаться определенный зазор.

Если варочная  печь из кирпича планируется, как часть стены эту стену можно дополнить кирпичной кладкой. Также в местах соприкосновения покрыть огнеупорным кирпичом. Базальтовый кирпич является не только огнеупорным, но и декоративным.

Плитка может быть установлена в центре варочной печи , получиться компактный вариант для безопасного использования. Печь голландка прямоугольной формы имеет хорошую эффективность благодаря свободному движению газов внутри конструкции.

Варочная плита может быть небольшой отдельной частью печи, это позволит разделить пространство для готовки пользоваться каждым сектором по необходимости.

Сверху варочной плиты можно расположить полку для хранения различных принадлежностей, например, посуды.

Читать полностью (ссылка)

Строительные материалы

Выбираем строительные материалы для возведения. Потребуется красный и шамотный кирпич. Клиновый, можно использовать при желании для постройки свода печи. По раствору можно добавить к вышеперечисленным компонентам, что плюс к ним потребуется вода. Огнеупорный кирпич кладут на огнеупорный раствор, который можно сделать из огнеупорной глины с добавлением измельченного в пыль шамота. Необходим такой печной материал как: дверцы для топки, поддувала, прочистные и вьюшечные дверцы, вьюшка, заслонка, плита на 2 конфорки или без конфорок, колосниковые решетки, проволока, сталь полосовая и угловая, водогрейная коробка.

Справка. Топочные двери имеют размеры 280х270 мм и 250х210 мм, это высота 4 и 3 рядов кладки соответственно. Полудверки у которых размер 270х140 мм находят применение как вьюшечные и поддувальные, по высоте она занимает 2 линии кладки. Прочистных и поддувальных дверок размер составляет 140х140 мм. Перед установкой двери должны быть разработаны на предмет нормальной работы поворота запоров, также необходимо, чтобы дверки плотно закрывались. Вьюшечные задвижки состоят из рамки и движка. На одной из сторон рамки бортик в задних углах сколот, образует паз. Сделано это для свободного выпадения сажи из паза. Сторона со сколотым бортиком – нижняя. До укладки на место вьюшечной задвижки нужно удостоверится, что движок заходит до отказа в рамку.

Двухколпаковая ОВП с духовым шкафом

В коллекции проектов, размещенных на сайте, имеется печь «Шведка» с тремя режимами топки. Эта печь неоднократно повторялась моими читателями и показала неплохие результаты в эксплуатации. Однако следует отметить, что большое количество вопросов в ходе возникало по перевязке керамических и шамотных кирпичей. Несомненно, это является основным недостатком данной печи. В то же время многие, повторяя конструкцию печи, отказывались от трех режимов, оставляя в работе только «летний» ход. Наверно это было оправдано, так как значительно упрощало конструкцию печи.

В этой своей работе я хочу показать, как можно сделать подобную печь свободной от вышеназванных недостатков. Условно данный проект я назвал «Двухколпаковая отопительно-варочная печь с духовым шкафом».

Печь имеет размеры в основании 89х129 см или 3,5х5 кирпичей при высоте 2 м 17 см. Теплоотдача печи составляет 4600 Вт при двухразовой топке, при этом печь способна отопить жилое помещение размером до 45 м2.

Глубина топливной камеры 50 см. Топливная камера имеет «сухой шов» и снабжена герметичной дверцей со стеклом ДТГ-3 «Ками». Топливная камера и камера, в которой размещен духовой шкаф, имеют внутреннюю футеровку из шамотного кирпича не связанную с основным массивом печи.

Проем варочной камеры выполнен в виде арки, для чего использованы 17 специально обработанных кирпичей. Данная арка определяет основной дизайн конструкции.

Как указывалось ранее, печь имеет «летний» ход, который позволяет без проблем произвести растопку печи после ее длительного неиспользования или в холодную погоду.

Для того, чтобы получить представление о том, как устроена печь, посмотрите представленный ниже в статье видеоролик.

В видеоролике не показано то, как правильно выполнить внутреннюю футеровку печи, как обеспечить независимость керамической и шамотной кладок печи, а также некоторые другие моменты строительства. Все это имеется в проекте наряду с детальным описанием каждого ее ряда.

Для того, чтобы отобразить проект в полно экранном режиме, нажмите на значок , находящийся в правом верхнем углу проекта. В открывшемся окне можно ознакомиться с проектом и скачать его в формате

PDF.

По ссылкам, расположенной ниже, можно скачать проект в виде ZIP-архива, содержащего PDF и DOC версии проекта.

Скачать проект.

Источник	Формат файла	Скачать
Я.Диск	zip(pdf,doc)
DropBox	zip(pdf,doc)

Проект данной печи был также повторен мною в программе Scetch Up. Посмотреть, что из этого получилось, можно тут.

< Предыдущая		Следующая >

Голландский кирпич

В ходе подготовительных работ заказчики отказались от использования красного кирпича витебского производства, который предусматривался по проекту, в пользу голландского кирпича ручной формовки Heylen Bricks, имеющего меньшие размеры по отношению к витебскому. Пришлось по ходу дела вносить в проект коррективы. Поэтому представленные фотографии (по кладке кирпича) несколько отличаются от проекта.

Особенно это касается арочного перекрытия дверки ХК, хотя принцип остаётся тот же. Поскольку голландский кирпич имеет меньшие размеры, то в кладке порядовка изменилась, так как его в ряду стало больше.

Это можно проследить на фото, где выложено основание под печь из витебского кирпича. Внутренняя структура кладки изменений не претерпела. Они насаются только внешнего контура. На пяти кирпичах кладки из витебского умещаются шесть кирпичей голландского производства.

Преимущества печи-малютки

Среди основных достоинств отмечают следующее:

1. Простейшая конструкция позволяет самостоятельно возвести печь даже непрофессионалу.
2. Устройство занимает площадь всего 0,4 м². Благодаря таким габаритам этот отопительный прибор пользуется популярностью в дачных домах.
3. Мощный фундамент не требуется, поскольку вес конструкции невелик.
4. Экономичность печи позволяет не делать больших запасов дров. К тому же ее можно топить и другими видами топлива: углем, торфом, антрацитом.
5. Устройство не содержит обогревательных каналов. Их функции выполняет топливный колпак.
6. Может отопить комнату площадью до 35 м². В весенний и осенний периоды для обогрева помещения будет достаточно одной топки, а в зимний – две.
7. Конструкцию можно установить в простенок, тем самым обеспечивая экономию места и равномерный прогрев двух комнат.

Печь Кроха: удобство и комфорт использования

В большинстве случаев печи имеют очень большие габариты, а потому не в каждый дом их можно установить без потери комфорта. Приобретая же или изготавливая маленький кирпичный агрегат, к примеру, печь Кроха, можно обрести хороший отопительный прибор, имеющий компактные габариты. К преимуществам маленьких печей относится и то, что агрегаты, изготовленные из кирпича, долго будут отдавать тепло и поддерживать комфортную атмосферу в доме. Крупногабаритные железные варианты не могут похвастаться этими преимуществами, поскольку быстро нагреваются, но также и быстро остывают. Чтобы изготовить печь Кроху своими руками, необходимо изучить технические характеристики, а также особенности постройки.

Инструмент

Печь-малютка – предельно проста в кладке, поэтому попробовать себя в качестве печника может любой владелец строения. Следует только заранее запастись нехитрым инструментом:

• Киркой;
• Молотком;
• Уровнем;
• Отвесом;
• Мастерком;
• Кельмой – для наружных углов;
• Правилом.

Навыки откалывания кирпича нужной длины или скалывания его на угол – приходят с опытом. Поэтому, чтобы не экспериментировать и не тратить понапрасну купленный поштучно кирпич, лучше воспользоваться угловой шлифмашинкой (болгаркой), с диском по кирпичу или бетону. Это позволит вам получать идеально ровные заготовки, и не мучится с обтесыванием выступающих неровных торцов.

Особенности «малютки»

Уже из названия этой модели ясно, что габариты ее более, чем просто скромные. Например, площадь основания составляет всего 0.4 кв. м. Однако способность отдавать и удерживать тепло у «малютки» весьма внушительная.

Выкладывается конструкция из кирпича, который укладывается или плашмя, или на ребро. Так как вес ее небольшой, фундамент под нее обустраивать не нужно. Ее можно возводить прямо на закрепленном на лагах полу из толстых досок.

Возведенная своими руками, такая печь заменит буржуйку. Причем функциональность «малютки» гораздо интереснее и богаче. Например, на ней дополнительно устанавливается варочная плита, а по желанию ее можно оснастить каминным порталом, так как она имеет дымовой зуб.

Кладется печка невероятно быстро. Причем если сутра начать работу, то вечером уже можно будет осуществить пробную топку.

Преимущества печи-малютки

Среди основных достоинств отмечают следующее:

1. Простейшая конструкция позволяет самостоятельно возвести печь даже непрофессионалу.
2. Устройство занимает площадь всего 0,4 м². Благодаря таким габаритам этот отопительный прибор пользуется популярностью в дачных домах.
3. Мощный фундамент не требуется, поскольку вес конструкции невелик.
4. Экономичность печи позволяет не делать больших запасов дров. К тому же ее можно топить и другими видами топлива: углем, торфом, антрацитом.
5. Устройство не содержит обогревательных каналов. Их функции выполняет топливный колпак.
6. Может отопить комнату площадью до 35 м². В весенний и осенний периоды для обогрева помещения будет достаточно одной топки, а в зимний – две.
7. Конструкцию можно установить в простенок, тем самым обеспечивая экономию места и равномерный прогрев двух комнат.

Конструктивные особенности и характеристика печи кроха

Малогабаритные печи, выполненные из кирпича, остаются актуальными и в современное время. Даже несмотря на то, что современные производители предоставляют альтернативные варианты отопительных приборов, многие новинки считаются слишком затратными с точки зрения не только строительства и подготовки, но и самой покупки оборудования.

Другие же крупногабаритные варианты не могут вписаться в не слишком большие помещения частных домов или дач. Именно по этой причине печи, обладающие малыми размерами, идеально подходят для малых помещений или там, где не подведен газ и часто отключают электричество.

Название печи Кроха уже говорит о компактных размерах. Ее можно поставить в дом, имеющий любую площадь. Если правильно установить и соорудить конструкцию, то она способна отапливать не одну комнату, в которой помещается, но также и соседние, или даже кухню.

Печка также имеет название «простушка», поскольку конструкция максимально проста, и с установкой справится даже начинающий мастер.

Как выглядит печь Кроха

Габариты Крохи составляют всего лишь 640 на 770 мм в основании, а потому она помещается в любую комнату. Конструктором печи стал А. Сушков, который сумел объединить компактность, функциональность, но при этом и элегантность в одну конструкцию. По этой причине, печь Кроха становится не только агрегатом для отопления помещения и приготовления пищи, но и декоративным элементом. Оборудование способно обогреть несколько помещений с площадью 18-20 квадратных метров. Это высокий показатель для такой малогабаритной модели.

Характеристики:

1. Длина и ширина основания печи Крохи — 3 на 2,5 кирпича или 640 на 770 мм.
2. Высота до трубы составляет 2030 мм.
3. Вес варьируется от 1260 до 1280 кг.
4. Глубина топки составляет 746 мм.
5. КПД — 75%.
6. При одноразовой топке теплоотдача составляет 1770 Вт.
7. Варочную панель можно установить одноконфорочную.

Печи имеет следующую конструкцию: до уровня плиты стенки идут в ровном порядке, но выше топочной дверцы, по периметру строения выкладываются выступающие конструкции, разделяющиеся на два отдела – воздушно-газовый, располагающийся сверху, и топливный, что находится снизу. В верхней части имеются специальные каналы, по которым будет циркулировать нагретый воздух. Таким образом, обеспечивается долгое удержание тепла, что продолжительное время не выходит через трубу.

Обустройство фундамента

Построив фундамент, вы обеспечите свою будущую конструкцию надежным основанием. Если использовать любое неподготовленное напольное покрытие, то со времени не избежать его деформации. Это приведет к нарушению целостности кладки, для восстановления которой может потребоваться полная разборка печи. Однако небольшая масса устройства не может не сказываться на требованиях к фундаменту, они гораздо менее строгие, чем к традиционным моделям.

Котлован необходим, но его глубина может достигать всего 45 см. Подушка выполняется из песка, который необходимо плотно утрамбовать. Можно использовать для этих целей воду, только потом придется производить просушку. Объем фундамента армируется металлической проволокой и заливается цементным раствором. Чтобы не образовывалось трещин во время длительного этапа застывания цемента, его поверхность накрывается пористой материей и в течение первых нескольких дней постепенно смачивается.

В заключение

Если груба – ваша первая печь (что вполне возможно), не торопитесь строить, смоделируйте сначала на столе. Вдруг водится немного лишних деньжонок – можно купить набор для моделирования печей со схемами порядовок и пластиковыми кирпичиками в масштабе, продаются такие. Нет – кирпичиков тоже в масштабе можно нарезать из пенопласта. Тогда имитировать швы кладки удобно с помощью полосок плотной бумаги или тонкого картона, смотря по выбранному масштабу.
