Облицовка стен и перегородок по системе кнауф: в чем преимущества, что входит в набор и какая норма расхода материала

Плюсы использования технологии Кнауф

Сборные гипсокартонные системы перегородок Кнауф применяются как в квартирах, так и в общественных местах. Они имеют отличия по типам, размерам. С их помощью создаются стены и перегородки.

Сборка каркаса перегородки кнауф

Главным преимуществом, является материал Кнауф. Пазогребневые гипсоплиты созданы по литиевой технологии.

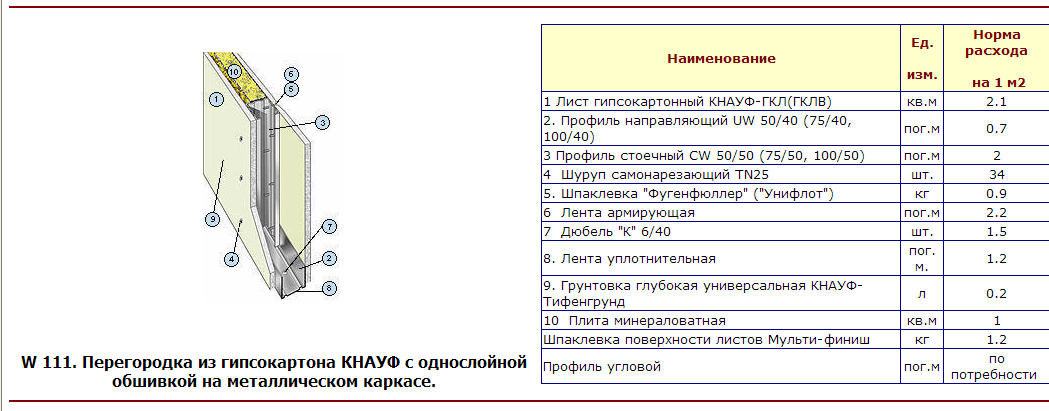

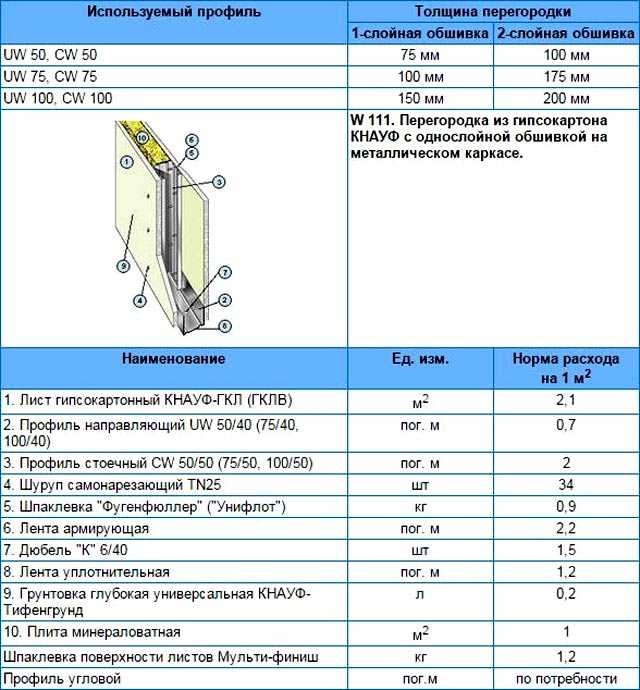

Необходимое количество материалов для монтажа перегородки

Они не горят и являются огнестойкими. Составные плиты не содержат ядовитых примесей, вредных для человека и животного. Такие плиты легко монтируются, поддаются обработке.

1. В данной системе используются комплектующие высокого качества. Для этого есть специальный отдел Кнауф, следящий за качеством выпускаемой продукции.
2. Расчет материала проходит легко, без затруднительных составлений математических формул и их вычитания.
3. Для каждой системы выпускается подробная инструкция для сборки гипсокартонной перегородки.
4. Для создания перегородки из гипсокартона самостоятельно, идёт закупка множества материалов. В готовой системе не требуется в отдельности покупка профилей для гипсокартона или крепежей.

Гипсокартонные перегородки Кнауф отличаются полной комплектацией, что немаловажно в монтаже перегородки и её дальнейшего использования

Виды

Классификация этого материала производится по назначению, техническим характеристикам, а также области использования. По характеристикам существуют такие виды гипсокартона Кнауф: влагостойкий, огнестойкий, перфорированный акустический. Рассмотрим, в чем отличия этих покрытий:

Учитывая, что установка гипсокартона Кнауф может производиться на полу, потолке и стенах, классифицируются листы по такому же принципу. Главным различием между этими типами материала является толщина листов и их вес. Для установки на стены и пол можно использовать листы с достаточно большой массой, т. к. они монтируются на жестком каркасе. Обшивка потолка производится более тонкими панелями.

Технические характеристики разных типов гипсокартона Кнауф:

Какими саморезами пользуются при монтаже ГКЛ?

Для крепления гипсокартона к каркасу применяются шурупы разной длины:

• 25 мм – при монтаже ГКЛ в один слой;
• 35 мм – при обшивке в два слоя.

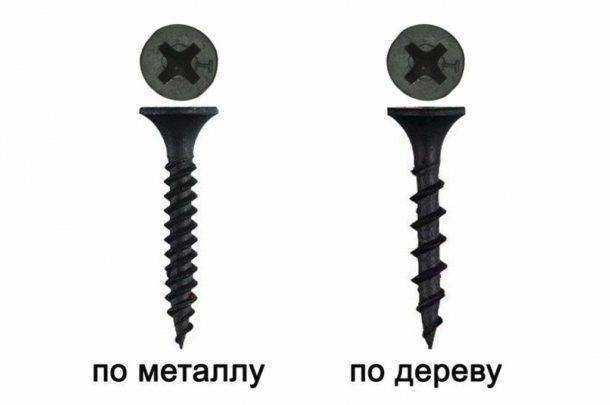

Вид саморезов выбирается исходя из материала каркаса:

• к профилю облицовка крепится шурупами по металлу;
• к брусу – по дереву.

Различить их просто: метизы, предназначенные для работы с металлом, имеют более частую резьбу.

Конструкция крепежа обеспечивает удобство и качество работы:

• От коррозии метизы защищает специальное покрытие, придающее им черный цвет.
• Заостренная спираль резьбы обеспечивает легкое проникновение самореза в металлопрофиль и надежно удерживает его там в дальнейшем.
• Конусная головка утапливается внутрь материала и не мешает последующей отделке.
• Глубокий крестообразный шлиц на ней позволяет вкручивать саморез обычной отверткой или шуроповертом.

Профессионалы используют шуроповерты с автоматической подачей саморезов. Они облегчают и ускоряют процесс монтажа листов гипсокартона в разы. Но стоимость такого инструмента высока, поэтому приобретать его для единичного ремонта нет смысла.

Утепление и обшивка гипсокартоном

Монтаж перегородки “Кнауф” включает в себя и укладку звукоизоляционного слоя. Самый бюджетный вариант позволяет не использовать дополнительные материалы, однако при необходимости можно уложить внутрь каркаса утеплитель на основе фольги или минеральную вату.

После установки каркаса, укладки утеплителя и инженерных коммуникаций можно приступать к прикреплению гипсокартона. Для этих целей применяются специальные саморезы. Следует знать, что соединение листов может осуществляться произвольно, однако предпочтителен шахматный порядок. Благодаря этому на конструкции не будет трещин и получится более прочное соединение.

Перегородки “Кнауф” – конструкции с оригинальными элементами, отличающиеся долговечностью и высоким качеством. Их использование позволит возвести небольшое здание в короткие сроки.

Вундеркинд Макс Лафлин: мы уже живем в параллельной Вселенной Юный вундеркинд Макс Лафлин сделал сенсационное заявление. По его мнению, ранее существовала другая Вселенная, которая была уничтожена, и на ее месте.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети. Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено

Вот список ужасных

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Финишные работы

В конце обшивки производитель предлагает усилить свойства ГКВЛ дополнительной обработкой поверхности гидрофобизирующими составами (грунтовкой Тигенргунд) и шпаклевкой Унифлот или Фугенфюллер.

• Заполнение швов шпаклевкой при помощи узкого шпателя, снятие остатков и лишних утолщений смеси;
• Монтаж шовной ленты;
• Покрытие ленты тонким слоем шпаклевки, спустя 45 минут снятие с ее поверхности остатков;
• Шпатлевание головок винтов;
• Вторичное шпатлевание шва широким шпателем, снятие остатков;
• Ручное шлифование для устранения неровностей;
• Монтаж в области наружных углов алюминиевого наугольника, ПВХ уголком или алюминиевой ленты, шпатлевание;
• Монтаж разделительной ленты Кнауф между листами гипсокартона и внутренним углом, шпатлевание;
• После высыхания материал окрашивают и штукатурят.

При соблюдении всех требований и рекомендаций монтаж перегородки, стен или потолков с использованием материалов Knauf будет успешным и долговечным. Но помните, совершая монтаж ГКЛ. чем ровнее вы выставите конструкцию из профилей, тем ровнее будет в итоге поверхность.

Могут ли завестись грызуны в базальтовой вате? Методы борьбы с грызунами Характеристика клея Момент Столяр, область применения, состав Область применения клея Супер Момент, правила работы с клеевым составом

Сейчас делают достойную пену российские производители, Кудо, Проффлекс, Технониколь, В Волгограде за российской пеной около 70% рынка на 2017г

В первом видео профиля недостаточного качества, во втором очень хочется посмотреть как будут устанавливаться соединители одноуровневые.

Вот решил кухню покрасить водоэмульсионной краской. Очень много разных цветов, никак не могу сделать свой выбор. Как бы узнать: как…

Минеральная вата сама по себе очень как утеплитель запрещена при строительстве объектов, связанных с пищевыми продуктами. Утеплитель очень плохой, боится…

Каталог нормативных документов Самые популярные ГОСТы и строительные нормы

Есть вопросы?Задайте их эксперту

Небольшое описание раздела с вопросами и ответами. На прау предложений для примера

Обшивка стен системой Кнауф для перегородок

1) Проектное положение перегородки размечается по потолку, полу и базовым стенам.

2) Прямо перед тем, как устанавливать профили, следует по стороне, которой они соприкасаются со строительными конструкциями, приклеить специальную ленту или нанести несколькими полосами герметик для перегородок.

3) Профили ПН (направляющие профили каркаса) закрепить к потолку и полу при помощи дюбелей с шагом 1 м (не более!). Стоит следовать инструкциям на официальном сайте Кнауф. К сожалению, большинство рабочих не следуют или попросту не знают о существовании этих инструкция.

4) Стоечные профили, соприкасающиеся с базовыми стенами, установить и закрепить дюбелями.

5) В профилях ПН установить и закрепить профили каркаса ПС шурупами LN или методом просечки, выдерживая расстояние между профилями ПС в районе 60 см.

6) Внутри каркаса смонтировать закладные детали и электрические разводки для последующей установки стационарного оборудования. Если длина гипсокартонного листа меньше высоты перегородки, в местах стыков ГКЛ горизонтально монтируют профили ПН. Следует разносить стыки листов один относительно другого, а на торцевых кромках в районе стыка выполняется фаска под шпаклевку.

7) На одной из сторон каркаса вертикально устанавливаются ГКЛ и закрепляются с шагом 75 см при помощи шурупов TN длиной до 25 мм.

9) С другой стороны каркаса ГКЛ крепятся по аналогичной схеме.

10) После установки гипсокартонных листов заделываются швы, и выполняется грунтование под дальнейшую отделку.

11) После того как сделан чистовой пол, выполняется необходимая декоративная отделка перегородки.

Заделка швов может быть выполнена различными методиками в зависимости от вида кромки ГКЛ и используемой шпаклевки.

На каких поверхностях допустима облицовка

Конструкция Кнауф применима в различных областях: стены, потолки, полы.

Бескаркасной метод применимый для бетонных, кирпичных стен. При установке системы таким методом надо правильно подобрать грунтовку.

Каркасный метод применяют в том случае, если помещение влажное, стены имеют свойство сыреть, есть желание улучшить звукоизоляцию и теплоизоляцию при помощи дополнительного материала.

• есть комплекты для создания подвесных потолков;
• наборы для работы на мансарде – крепление со стороны стропил.

Комплекты ГКЛ КНАУФ монтируют на различные поверхности. К каждой, из которых есть свои требования и выполнение определенных правил.

Перегородка С112

Система Кнауф С112 это состав материалов, которые создают перегородку с двухслойной обшивкой и одним металлическим каркасом. Особенности перегородки:

Учитывая все особенности Кнауф, можно с уверенностью сказать – срок эксплуатации её продолжительный.

Монтаж перегородки С112

Технология монтажа перегородки проводится с соблюдением пошаговой инструкции. Начинать монтажные работы следует проводить тогда, когда окончены все работы с электричеством и . После окончания ремонтных работ с половым покрытием, а также окончание водных процедур в требуемом помещении. Монтаж перегородки кнауф проводится следующим образом:

1. При помощи лазера и обивочного шнура на чистую поверхность пола, стен и потолка наноситься разметка.
2. На линиях отмечаются точки расположения стоечных профилей, а также дверной проём.
3. Первыми крепятся . Для отрезания профиля нужной длины используются ножницы для резки металла.
4. Для улучшения звукоизоляции на НП требуется приклеить уплотнительную ленту, согласно ширине профиля.
5. С помощью дюбелей 35 мм профиль крепится к полу. Шаг крепления не больше 1 метра.
6. Аналогично НП крепиться на потолочном перекрытии.
7. После этого следует измерить длину стоечного профиля от потолка до пола.

   Пример крепления стоечных профилей

8. Длина должна быть на 1 см меньше, чем высота помещения.
9. На стоечные профили, которые крепятся к стене, наклеивается уплотнительная лента.
10. Если стена из гипсокартона Кнауф, тогда профили . Если кирпич или блок из ячеистого бетона, тогда применяются дюбели длиной 35 мм. Шаг крепления дюбелей или саморезов не больше 1 метра.

    Схема крепления листов гипсокартона Кнауф

11. Для дверей, весом 35 кг требуется смонтировать двойной стоечный профиль, методом насадки одного профиля на другой.

    Схема устройство двойного стоечного профиля

12. Монтируются стойки для дверей в направляющих профилях и крепятся саморезами длиной 9 мм.
13. Из направляющего профиля вырезается горизонтальная перемычка для двери. Устанавливается между стоечными профилями двери, вверху по высоте двери и крепится саморезами 9 мм.
14. От получившейся дверной коробки до потолка следует установить вырезанный стоечный профиль в количестве двух штук. Эти стойки крепятся методом просечки с вгибом. Схема соединения стоек
15. От пола до потолка устанавливаются стоечные профили через каждых 60 см, фиксация производится методом просечки.

    Чертеж с размерами для монтажа стоечных профилей

16. Спинки профилей должны быть отвёрнуты в одну сторону, а отверстия для кабелей находились на 1 уровне.

Обшивка гипсокартоном перегородки С112

После смонтированного металлического каркаса начинается . Лист от пола должен крепиться на расстоянии 1 см. При необходимости необходимо использовать строительный нож. Разрезается по намеченной линии картон и надламывается гипс.

С другой стороны картон следует отрезать по получившейся линии сгиба. Обрезанная часть ГКЛ обрабатывается и создаётся фаска 22 градуса. А также для отрезания листа используются резаки – малый (ширина отрезаемого листа 12 см), большой резак-63 см. Монтаж гипсокартона производится при помощи специального устройства. Листы прижимаются к каркасу и . Они должны быть на одинаковом расстоянии друг от друга – 7.5 см, а также от края на расстоянии не больше 15 см. Головка шурупа должна быть утопленной в ГКЛ на 1 мм.

После монтажа гипсокартонных листов, через отверстия в металлических стойках следует протянуть провода электричества и другие кабели.

Следующим шагом является укладка изоляционного материала кнауф инсулейшн с открытой стороны перегородки. И обшивка перегородки гипсокартонными листами. Но, стыки гипсокартона с одной стороны не должны совпадать со стыками с другой стороны. Таким способом создаётся прочность конструкции. После шпатлевания следует приступить к . При этом стыки первого слоя гипсокартона не должны совпадать со вторым уровнем гипсокартонного покрытия перегородки. При помощи специального оборудования на намеченных точках требуется вырезать отверстия для электрокоробок под выключатель и .

Стыки второго слоя гипсокартона требуется заделать при помощи армирующей ленты Кнауф. После высыхания шпатлевки на стыках требуется сделать затирку от лишних кусочков. После выполнения затирки всю поверхность следует прогрунтовать «Кнауф Тифенгрунд».

Если перегородка будет покрашена, тогда перед покраской всю поверхность следует прошпаклевать «Кнауф Мульти-Финиш». Когда поверхность высохнет, её следует затереть и покрыть грунтовкой.

Смотрите в видео процесс монтажа перегородки Кнауф.

Технология монтажа Кнауф: гипсокартон, стены и перегородки

При сборке конструкции надо придерживаться некоторых правил:

1. гипсокартонные листы фиксируют на металлический, деревянный каркас от центра или с угла. Это делают, чтобы лис не деформировался. Для фиксации используют винты НК 11.
2. Для создания прочного стыка между листами, их монтируют вплотную друг к другу, бес оставления зазора.
3. ГКЛ монтируют так, чтобы не было крестообразных швов. Листы на поверхности надо смещать.
4. Для применения бескаркасного способа надо выбирать листы 12.5 мм.
5. Для приклеивания листов используют клей ПЕРЛФИКС. После приклеивания у мастера есть 10 минут для выравнивания листа на поверхности.
6. При прокладке теплоизоляционного материала для крепления ГКЛ к каркасной основе в комплект вложены винты 35 мм для деревянной основы и 25 мм для металлических профилей.
7. Профиль КНАУФ режут ножницами по металлу.
8. На направляющие профили перед фиксацией накладывают звукоизоляционную ленту.
9. Для хорошей звукоизоляции надо от черновой стены до направляющего отступить минимум 50 мм.
10. Если создают перегородку системы Кнауф, при высоте комнаты 2.80 м дверное полотно должно быть шириной 90 см и весом до 25 кг.

Зная эти правила монтируемая сборка будет прочной, жесткой конструкцией.

Основные виды конструкций

Технология монтажа ГКЛ «Кнауф» немного отличается в зависимости от типа используемой перегородки. О характерных особенностях, если они будут, поговорим отдельно, для каждого конкретного сооружения. Различают следующие базовые системы ГКЛ «Кнауф».

Это самая простая конструкция, представляющая собой несущий каркас из стального профиля, обшитый с двух сторон листами гипсокартона, с заполнением изолирующим материалом. Толщина такой перегородки ГКЛ минимальна и равняется сумме ширины несущего профиля и толщине листов материала. Подобная конструкция несет, скорее, декоративный характер, так как не способна выдерживать больших нагрузок и легко может быть разрушена при физическом контакте. Перегородки из ГКЛ по системе «Кнауф» с111 используются в тех местах, где нет необходимости в большом уровне тепло- и шумоизоляции и сама конструкция нужна, скорее, для визуального разделения пространства.

Перегородки из ГКЛ по системе «Кнауф» с112 выполняются схожим образом, их главное отличие в том, что гипсокартон нашивают в два слоя с каждой стороны. Это увеличивает прочность готовой конструкции, улучшая ее эксплуатационные характеристики. Более прочные к механическим воздействиям, они, тем не менее, не могут заменить собой полноценных стен.

Данная разновидность отличается от первых двух тем, что обшивается тремя листами гипсокартона с каждой стороны. Такой подход обычно применяется там, где необходимо комбинирование разных типов ГКЛ.

• обычный;
• влагостойкий (цвет стенок зеленый);
• огнестойкий (цвет стенок красный);
• комбинированный ГКЛВО.

В зависимости от области применения могут использоваться в различных сочетаниях. Например, стены коридоров, предназначенных для эвакуации при пожаре, обшивают огнестойкими листами.

Гипсокартонные перегородки «Кнауф», выполненные по данной системе, представляют собой удвоенный металлический каркас, обшитый двойным слоем листов гипсокартона. Такой подход позволяет увеличить толщину конечной стены, а также повысить ее изолирующие характеристики за счет применения двойного слоя изоляции внутри. Двойной металлический каркас, в свою очередь, делает такую стену достаточно крепкой. Выполненные по этой технологии перекрытия «Кнауф» уже могут считаться полноценной стеной.

Важным моментом является прокладка теплоизолирующей ленты в местах соединения двух металлических каркасов, это нужно для того, чтобы стена не промерзала, в ней не образовывался конденсат и она сохраняла высокие эксплуатационные свойства.

В отличие от системы 115, здесь используются поперечные проставки из ГКЛ, призванные увеличить толщину стены и оставить внутри место для проводки всех необходимых труб и коммуникаций. По сути, внутри стены образуют искусственную полость для технического использования.

Этот тип перегородок выполняется по технологии 113 с той лишь разницей, что между слоями гипсокартона стену обшивают оцинкованной сталью толщиной в полмиллиметра. Такая конструкция призвана сохранить свои потребительские свойства даже при попытке ее сломать. Конечно, против болгарки такая стена не устоит, но чтобы снести ее, потребуется время, так что использование конструкции 118 в целях защиты от проникновения вполне себя оправдывает.

121 и 122

Перегородки ГКЛ «Кнауф», выполненные по этой технологии, представляют собой практически то же самое, что системы 111 и 112, с той лишь разницей, что здесь каркас выполняется из дерева.

Особенности монтажа металлического каркаса С626 Кнауф

Монтаж металлического каркаса С626 Кнауф – это процесс установки системы сухой облицовки стен, которая используется для создания плоских поверхностей перед дальнейшей отделкой. Процесс сборки металлического каркаса является важным этапом в строительстве или реконструкции зданий. В данной статье рассмотрим особенности монтажа металлического каркаса С626 Кнауф.

1. Планирование и подготовка

Перед началом монтажа металлического каркаса необходимо провести тщательное планирование работ. Определите точные размеры и характеристики стен, на которые будет установлен каркас. Подготовьте все необходимые материалы и инструменты.

2. Расстановка маркеров

Для правильного расстановки металлического каркаса необходимо определить места его фиксации на стенах. Нанесите отметки на стенах, указывающие расположение вертикальных и горизонтальных профилей каркаса.

3. Установка вертикальных профилей

Начните монтаж с установки вертикальных профилей. Определите необходимую высоту и расстояние между профилями в соответствии с требованиями С626 Кнауф. Закрепите вертикальные профили на стене, используя специальные крепежные элементы.

4. Установка горизонтальных профилей

После установки вертикальных профилей переходите к установке горизонтальных профилей. Установите профили на необходимой высоте и закрепите их на вертикальных профилях с помощью специальных крепежей. Обеспечьте правильное расстояние между горизонтальными профилями.

5. Закрепление каркаса

После установки всех профилей необходимо проверить их горизонтальность и вертикальность с помощью уровня. Затяните все крепежные элементы и убедитесь в надежности закрепления каркаса. При необходимости корректируйте его положение и уровень.

6. Установка дополнительных элементов

После установки основного каркаса можно приступить к установке дополнительных элементов, таких как дверные и оконные проемы, углы и иные детали. При их установке также необходимо соблюдать точные размеры и требования С626 Кнауф.

7. Завершение монтажа

После завершения монтажа каркаса проведите окончательную проверку и корректировку его положения. Проверьте горизонтальность и вертикальность каждого элемента каркаса. После этого можно приступать к дальнейшей отделке стен с применением выбранного материала.

Все работы должны выполняться в соответствии с требованиями технической документации С626 Кнауф и с учетом особенностей конкретного проекта. Для получения наилучших результатов и долговечности конструкции рекомендуется обратиться к профессионалам, имеющим опыт в монтаже системы С626 Кнауф.

Факторы, влияющие на выбор перегородки

Фирма Кнауф предлагает большой выбор перегородок. И каждая из них уникальная по-своему. Каждая перегородка предназначена для разных помещений, с разной температурой и уровнем влажности

Прежде чем приобрести систему перегородки Кнауф следует обратить внимание:

1. Высота комнаты, где будет монтироваться перегородка.
2. Насколько шумно в помещении, и следует ли убрать этот шум? Если да, тогда требуется кнауф акустическая перегородка.
3. Нагрузка на несущие стены или стена, выровненная гипсокартоном.

   Каркас гипсокартонной перегородки Кнауф

4. Состояние базовой стены.
5. Необходимость сокрытия коммуникаций коробом в перегородке.
6. Будет ли в перегородке дверь.
7. Высота самой конструкции – будет она до потолка или декоративный элемент интерьера помещения.

   Схема крепления гипсокартонной перегородки к стене

8. Температурный режим.
9. Какие функции будет выполнять перегородка.

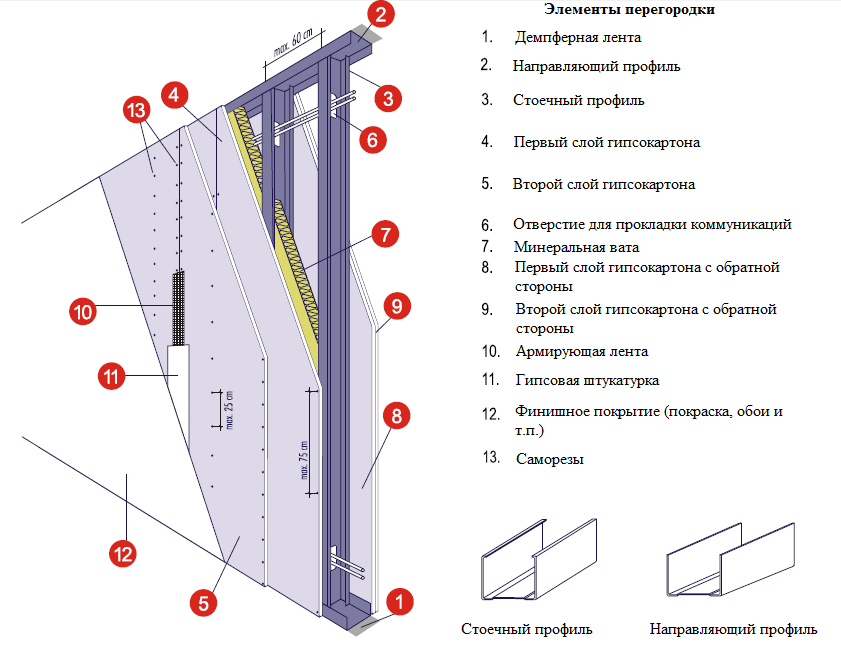

Схема обшивки перегородки листами гипсокартона Выбирая перегородку Knauf, следует все обдумать. Ведь эта конструкция должна вписываться в помещение, а не стать преградой для живущих там людей. Интерьер квартиры должен подчёркивать зонирование комнаты. Перегородку можно снабдить подсветкой, покрыть краской или обклеить обоями. По желанию в перегородке можно сделать сквозные окна или ниши для декора.

Типы облицовок системы KNAUF

Примечание: масса одного кв. метра облицовки рассчитана для случая применения гипсокартонных листов толщиной 12,5 мм.

В зависимости от свойств и области применения листы подразделяются на следующие виды:

• Листы гипсокартонные обычные (ГКЛ) – гипсокартонные листы, применяемые преимущественно для внутренней отделки зданий и помещений с сухим и нормальным влажностными режимами.
• Листы гипсокартонные влагостойкие (ГКЛВ) — гипсокартонные листы, имеющие пониженное водопоглощение (менее 10%) и обладающие повышенным сопротивлением проникновению влаги; применяют в помещениях с сухим, нормальным, влажным и мокрым влажностными режимами в соответствии с действующими нормами по строительной теплотехнике.
• Листы гипсокартонные с повышенной сопротивляемостью воздействию открытого пламени (ГКЛО) — гипсокартонные листы, обладающие большей, чем обычные, сопротивляемостью огневому воздействию; применяют в помещениях с повышенной пожарной опасностью.
• Листы гипсокартонные влагостойкие с повышенной сопротивляемостью воздействию открытого пламени (ГКЛВО) — гипсокартонные листы, обладающие одновременно свойствами листов ГКЛВ и ГКЛО.

При применении листов ГКЛВ и ГКЛВО в помещениях с влажностным и мокрым режимами следует предусматривать вытяжную вентиляцию, обеспечивающую нормальный воздухообмен в соответствии с действующими строительными нормами на отопление, вентиляцию и кондиционирование (Смотрите Узлы KNAUF Автокад ниже).

Влажностный режим помещений зданий и сооружений в зимний период в зависимости от относительной влажности и температуры внутреннего воздуха следует устанавливать по таблице 1 СНиП II-3-79* «Строительная теплотехника»

Размеры и масса гипсокартонных листов

Гипсокартонные листы выпускаются с различными типами продольных кромок

Типы кромок гипсокартонных листов

Заделка стыков ГКЛ с кромками типа УК и ПЛУК выполняется при помощи армирующей ленты.

Кромка ПЛУК, кроме того, позволяет производить заделку стыков ГКЛ без армирующей ленты, что снижает количество операций, расход и номенклатуру материалов.

Кромка ПК служит в основном для формирования второго слоя обшивки в облицовке С626.

Торцевые кромки имеют прямоугольную форму.

Перегородка из ГКЛ на двойном металлическом каркасе с пространством для коммуникаций

Состав комплектной системы – количество на 1 м2:

• (1) КНАУФ-Файерборд – 1,0 м2;
• (2) КНАУФ-лист ГСП-А ( ГСП- H 2, ГСП- DF ) – 3,0 м2;
• (3) КНАУФ-профиль ПН 50×40 (75×40, 100×40) – 1,4 пог.м;
• (4) КНАУФ-профиль ПС 50×50 (75×50, 100×50) – 4,0 пог.м;
• (5) шуруп TN 25 – 18 шт.;
• (6) шуруп TN 35 – 29 шт.;
• (7) шпаклевка КНАУФ-Файерборд Шпахтель для плит КНАУФ-Файерборд или КНАУФ-Унифлот – 0,05 кг;
• (8) шпаклевка КНАУФ-Фуген для КНАУФ-листов – 1,0 кг;
• (9) стекловолокнистая армирующая лента для плит КНАУФ-Файерборд – 0,75 пог.м;
• (10) бумажная армирующая лента для стыков КНАУФ-листов – 1,5 пог.м;
• (11) дюбель К 6/35 – 3,2 шт.;
• (12) лента уплотнительная – 2,4 пог.м;
• (13) минераловатная плита – 1,1 м2;
• (14) КНАУФ-профиль ПУ 31×31 – по потребности заказчика.

Используется в помещениях различного предназначения как внутренняя ограждающая конструкция в новом строительстве и при реконструкции. Данная конструкция кроме высоких показателей прочности и огнестойкости дает возможность скрывать санитарные коммуникации (отопление, водопровод, канализация) и оборудование. После монтажа поверхность таких перегородок нуждается в дополнительной отделке (окраска, оклеивание обоями, облицовка плиткой, панелями и т.п.).

Монтаж

Монтаж перегородки из ГКЛ на двойном металлическом каркасе с пространством для коммуникаций практически полностью повторяет технологический процесс монтажа двухслойной перегородки, только вместе с электропроводкой и оборудованием внутри устанавливаются санитарные коммуникации.

Все работы по монтажу перегородок из ГКЛ по технологии Кнауф выполняются при режиме эксплуатационной влажности и температуре не ниже 15 градусов.

Здравствуйте, уважаемые читатели! Не так давно случилась такая ситуация: знакомому наконец попал в руки альбом типовых чертежей от производителя материалов. Человек впервые узнал, что по технологии Кнауф гипсокартон иногда монтируется на профили в два ряда! Пришел он ко мне за объяснениями, и я сказал, что производитель предлагает разные варианты, чтобы строители могли уменьшить вероятность появления трещин. Если вы не ставите перед собой цели сэкономить на важных нюансах, а хотите установить долговечную конструкцию, изучите все тонкости. Разобраться в них я вам сейчас и помогу, поскольку гипсокартон — мой любимый материал.

Рекомендации по расположению и вкручиванию

Прежде чем подсчитывать, сколько саморезов уйдет на конструкцию, логично ознакомиться с нормами и правилами их размещения. Тут учитываются следующие нюансы:

• Расстояние между соседними шурупами должно быть больше 10 см, иначе при вкручивании начнет крошиться гипс листа.
• При выравнивании стен или монтаже перегородок между точками крепления делают шаг в 25–35 см. Его уменьшают до 15–20 см, если в дальнейшем планируется облицовка поверхности тяжелым материалом, например керамической плиткой.

• На обшивку потолка метизов идет больше, так как крепятся они чаще: шаг составляет 15–20 см. Здесь работает правило: чем толще и тяжелее гипсокартон, тем меньше расстояние между точками крепления.
• При монтаже в два слоя первый крепится реже – через каждые 45–60 см. Саморезы, фиксирующие второй слой, длиннее на 10 см. При вкручивании они дополнительно закрепляют первый. Это уменьшает расход метизов и освобождает от лишних затрат.
• Количество необходимых точек крепления возрастает при возведении криволинейных конструкций. Тут шаг между шурупами выбирается так, чтобы зафиксировать нужную форму поверхности.

Металлический каркас из оцинкованных металлических профилей по ТУ 1111-004-04001508-95

Металлические профили KNAUF изготавливаются в соответствии с ТУ 1111-004-04001508-95 и представляют собой длинномерные элементы, выполненные методом холодной прокатки тонкой стальной ленты толщиной 0,55-0,8 мм на современном оборудовании.

Стандартная длина профиля KNAUF составляет 2750, 3000, 4000, 4500 мм.

Максимальная длина профилей составляет 9000 мм.

Стоечные профили (ПС) имеют С- образную форму и служат в качестве вертикальных стоек каркасов, предназначенных для гипсокартонных облицовок. Монтируется стоечный профиль в паре с соответствующим по размеру направляющим профилем.

ПС-профили KNAUF выпускаются со следующими размерами сечения:

Геометрические размеры стоечных профилей

Допускается соединение стоечных профилей по длине (1.073.9–2.00.1–9). При монтаже в местах нахлеста применяется заклепочное соединение, соединение шурупами типа LN9  или при помощи просекателя — методом «просечки с отгибом».

Величина нахлеста зависит от размера стоечного профиля:

Направляющие профили (ПН) имеют П-образную форму и служат в качестве направляющих для стоечных профилей, а также для устройства перемычек между ними в каркасах облицовок. Монтируются в паре с соответствующим по размеру ПС-профилем.

ПН-профили KNAUF выпускаются со следующими размерами сечений:

Потолочный направляющий профиль (ПНП 28×27) имеет П-образную форму и служит в качестве направляющего для потолочного профиля, а также для устройства перемычек между ними в каркасах облицовки С623. Монтируется в паре с соответствующим по размеру потолочным профилем (ПП 60×27).

Потолочный направляющий профиль (ПНП 28×27) производится с готовыми отверстиями Ф8 мм в стенке профиля с шагом около 250 мм. для крепления его к несущему основанию.

Потолочный профиль (ПП 60×27) имеет С-образную форму и служит в качестве вертикальных стоек каркасов, предназначенных для облицовки гипсокартонными листами. Монтируется в паре с соответствующим по размеру потолочным направляющим профилем (ПНП 28×27).

Составляющие элементы

Фирма Кнауф имеет достаточно широкий ассортимент комплектных систем, каждая из которых имеет определенную цель и место применения.

Листы гипсокартона

В зависимости от условий применения, а также свойств данного обшивочного материала различают:

• обычные листы(ГКЛ);
• огнеупорные (ГКЛВ);
• влагостойкие (ГКЛВ);
• комбинированные (ГКЛВО).

Кроме того, внешне листы отличаются друг от друга типом кромки, зависящей отспособа обработки технологических стыков

• ПК – прямая кромка;
• ЗК – закругленная кромка;
• УК – кромка, утонченная с лицевой стороны;
• ПЛУК – кромка, имеющая утонченный и полукруглый край с лицевой стороны.
• ПЛК – кромка круглая с лицевой стороны.

В зависимости от области применения и требуемых размеров конечного продукта для монтажа перегородок используется гипсокартон различных габаритов:

• Длина: от 2000,0 мм до 4000,0 мм.
• Ширина: 600,0 мм и 1200 мм.
• Толщина: от 6,5 мм до 24,0 мм.

Металлические профили

Представляют собой металлические изделия, выполненные из листа прокатной стали с оцинкованным покрытием. Используются для сооружения каркаса для перегородок из гипсокартона. Стандартная длина этих элементов варьируется в пределах от 2750,0 мм до 4500,0мм.

Для монтажа основы под гипсокартон используют два вида профиля: направляющий (НП) и стоечный (СП). Они должны иметь сопоставимые размеры сечения.

Особенностью направляющих профилей Кнауф следует считать наличие в них отверстий для крепления, что позволяет снизить коэффициент деформации детали и, в значительной степени, сократить время на установку каркаса.

Функциональной задачей данных металлических элементов является удержание стоечных профилей по заданному направлению, а также для придания жесткости перегородки из гипсокартона в целом. Кроме того, он используется для изготовления перемычек внутри конструкции.

Стоечный профиль

Сечение детали имеет С-образную форму. СП устанавливается вертикально.

Фиксируется за счет направляющего профиля одним из трех методов:

• встык;
• методом насадки;
• способом «отсечка с отгибом» (применяется чаще всего).

Боковые стенки стоечного профиля имеют отверстия, предназначенные для удобства монтажа электрических проводов.

Деревянные рейки

Предназначены для изготовления деревянного каркаса гипсокартонной перегородки. Данные элементы, как правило, имеют квадратное сечение. Так же, как и металлический каркас, деревянный имеет направляющие и стоечные детали. Вертикальные делали должны быть установлены на одинаковом расстоянии друг от друга (как правило, шаг крепления стоек равен 30,0 либо 40,0 см).

Влажность материала, применяемого для деревянной основы, должна быть в пределах 10-12 %.

Дополнительные составляющие

Кроме перечисленных основных элементов перегородок системы Кнауф также используются различные крепежные элементы, вид которых будет зависеть от перепада общего уровня базовой плоскости, а также материала, из которого изготовлена поверхность крепления и степень ее изношенности.

Для улучшения звукоизоляционных свойств перегородки пустоты каркаса необходимо заполнять соответственным материалом. Немецкий производитель советует применять наполнители из минерального и стекловолокна, отвечающие санитарно-эпидемиологическим нормам, с высоким показателем индекса шумопоглощения.
