Дымогенератор в домашних условиях своими руками

Простое устройство из старого холодильника

Для создания простого дымогенератора для холодного копчения из старого холодильника потребуются лишь несколько деталей. В качестве корпуса можно использовать верхнюю часть холодильника без двери, а в качестве генератора дыма — кирпичи и дрова. Для создания дыма необходимо поджечь кирпичи, затем на них уложить дрова, которые будут долго и равномерно гореть, образуя необходимый дым. Полученный дым проникает в холодильник и позволяет коптить продукты.

Холодильник можно использовать не только для копчения, но и для сушки продуктов, например, рыбы или мяса. Для этого необходимо создать отверстие в верхней части холодильника, чтобы через него мог выходить дым. После создания отверстия необходимо закрыть его с помощью металлической крышки с отверстием для термометра.

Кроме того, в холодильнике можно создать несколько полок, на которых будут располагаться продукты. Для этого необходимо установить деревянные бруски внутри холодильника. Полки можно сделать из металлической сетки, которая пропускает дым.

Этот метод создания дымогенератора является одним из самых простых и доступных, и может быть использован любым человеком, у которого есть старый холодильник. Однако, следует помнить, что при использовании открытого огня необходимо быть предельно осторожным и соблюдать все меры безопасности.

Схема прибора из металлического ведра

Создание дымогенератора из металлического ведра является еще одним простым способом для холодного копчения. Для изготовления такого устройства потребуются:

• Металлическое ведро;
• Древесный уголь или щепа;
• Кирпичи или камни;
• Трубка для выхода дыма.

Схема устройства довольно проста. Сначала нужно установить внизу ведра решетку из кирпичей или камней. На решетку укладываются древесный уголь или щепа, которые будут сжигаться, образуя дым. Для получения дыма также можно использовать сухие листья или траву.

Далее, на вершину ведра устанавливается трубка для выхода дыма, которая должна иметь достаточную высоту, чтобы дым мог свободно выходить и не затруднять процесс копчения.

Чтобы управлять температурой внутри ведра, можно добавить дополнительную решетку, которая будет разделять ведро на две части. В одной из частей располагается дымогенератор, а в другой — продукты для копчения.

Важно помнить, что для изготовления дымогенератора из металлического ведра необходимо использовать только негорючие материалы, а также соблюдать все меры безопасности при работе с открытым огнем

Таким образом, дымогенератор из металлического ведра является простым и доступным вариантом для холодного копчения продуктов, который может быть создан своими руками в домашних условиях.

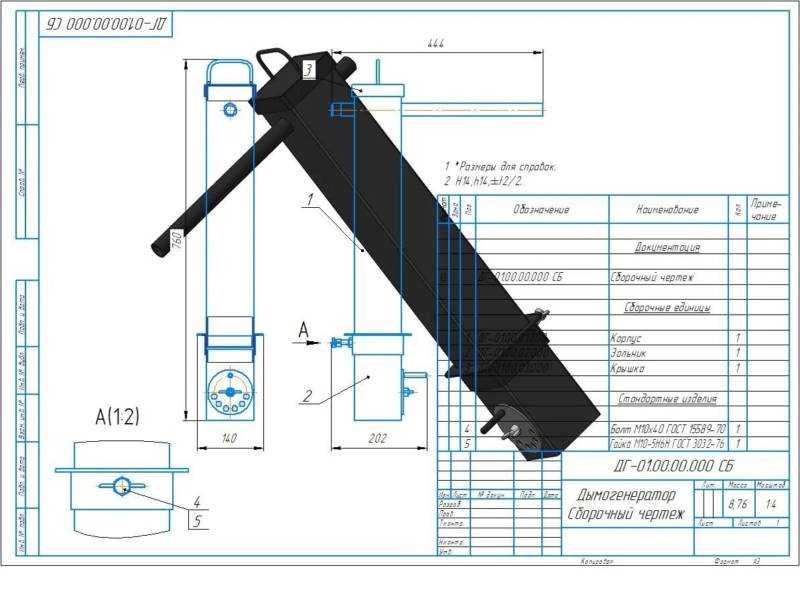

Чертежи для дымогенератора из кастрюли

Для изготовления дымогенератора из кастрюли потребуются следующие материалы:

• Металлическая кастрюля;
• Металлический крышка к кастрюле;
• Листовая сталь или металлический уголок;
• Труба для выхода дыма;
• Шурупы;
• Дрель с дисковой пилой.

Чертеж для дымогенератора из кастрюли состоит из следующих этапов:

1. Измерьте диаметр кастрюли и вырежьте круг из листовой стали или металлического уголка, который будет служить основанием для дымогенератора.
2. Поставьте кастрюлю на основание и установите трубу для выхода дыма в крышке кастрюли. Обрежьте трубу так, чтобы она достигала крышки кастрюли и оставила достаточное расстояние до верхней части крышки.
3. Вырежьте отверстие в основании дымогенератора для установки топки. Отверстие должно быть достаточного размера, чтобы в него можно было поместить топку и в тоже время обеспечить достаточную поддуваемость к топке.
4. Установите топку в отверстие основания дымогенератора. Топка должна быть устойчиво закреплена в отверстии, чтобы она не двигалась в процессе копчения.
5. Соедините основание дымогенератора и крышку кастрюли с помощью шурупов и дисковой пилы. Убедитесь, что все соединения прочные и надежные.
6. В дымогенераторе должны быть отверстия для подачи воздуха в топку. Число и размеры отверстий зависят от размеров кастрюли и топки.
7. Дымогенератор из кастрюли готов к использованию. Для копчения продуктов необходимо зажечь топку и покрыть крышку кастрюли.

Таким образом, чертеж для дымогенератора из кастрюли является простым и доступным способом для создания дымогенератора своими руками в домашних условиях.

Различные приспособления для дымогенератора

Для повышения качества дыма подойдёт дымогенератор с дополнительными приспособлениями.

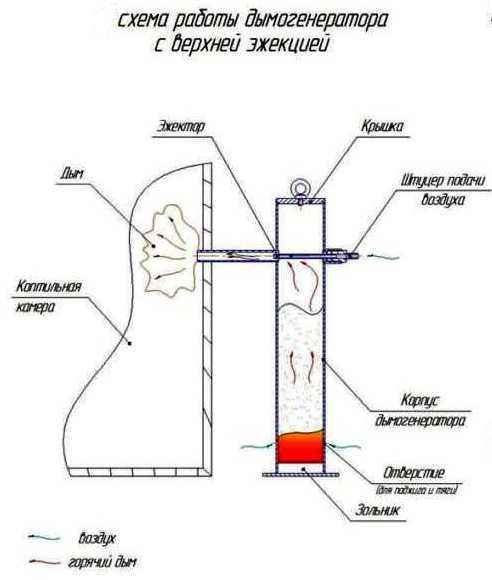

Устройство инжектора дымогенератора

Самой ответственной и сложной частью аппарата является эжектор. От его изготовления и настройки зависит качество и количество дыма и работа всей установки.

Принцип действия этого устройства следующий:

1. поток воздуха, двигающийся по дымоходу, создаёт внутри него пониженное давление;
2. низкое давление в трубе дымохода затягивает дым из дымогенератора и создаёт дополнительную тягу через нижние отверстия.

Таким образом, работа эжектора усиливает поступление дыма в коптильную камеру, тление щепы и интенсивность дымовыделения.

Конструкция и самостоятельная сборка эжектора

Изготовить это приспособление можно из водопроводного тройника. Средняя часть подключается к источнику дыма, одна из крайних — к коптильной камере, а в противоположную вкручивается пробка с трубкой от компрессора. Температура сравнительно невысокая, поэтому материал пробки может быть любым: пластмасса, резина или металл.

Трубка для подачи воздуха в эжектор берётся диаметром 6-10 мм и такой длины, чтобы заходить в дымоход на 8-10 см

Важно обеспечить соосность сопла и дымохода. Для этого оно должно плотно входить в пробку — в резиновую вставляется, а в металлическую вкручивается на резьбе

Кулер для дымогенератора

В холодном копчении используется дым комнатной температуры, а из генератора он выходит до 120°С, особенно при нижнем подключении дымохода. Для снижения его температуры устанавливается охладитель, или кулер.

Это цилиндрическая или квадратная камера размером, аналогичным корпусу дымогенератора. Попадая в эту камеру, дым замедляет движение и остывает. Для большей эффективности вход в охладитель делается сверху, а выход — снизу.

При остывании из дыма выделяется конденсат, который скапливается на дне кулера, поэтому дополнительно к нему необходимо установить сборник конденсата.

Принцип действия и схема работы кулера показаны на картинке.

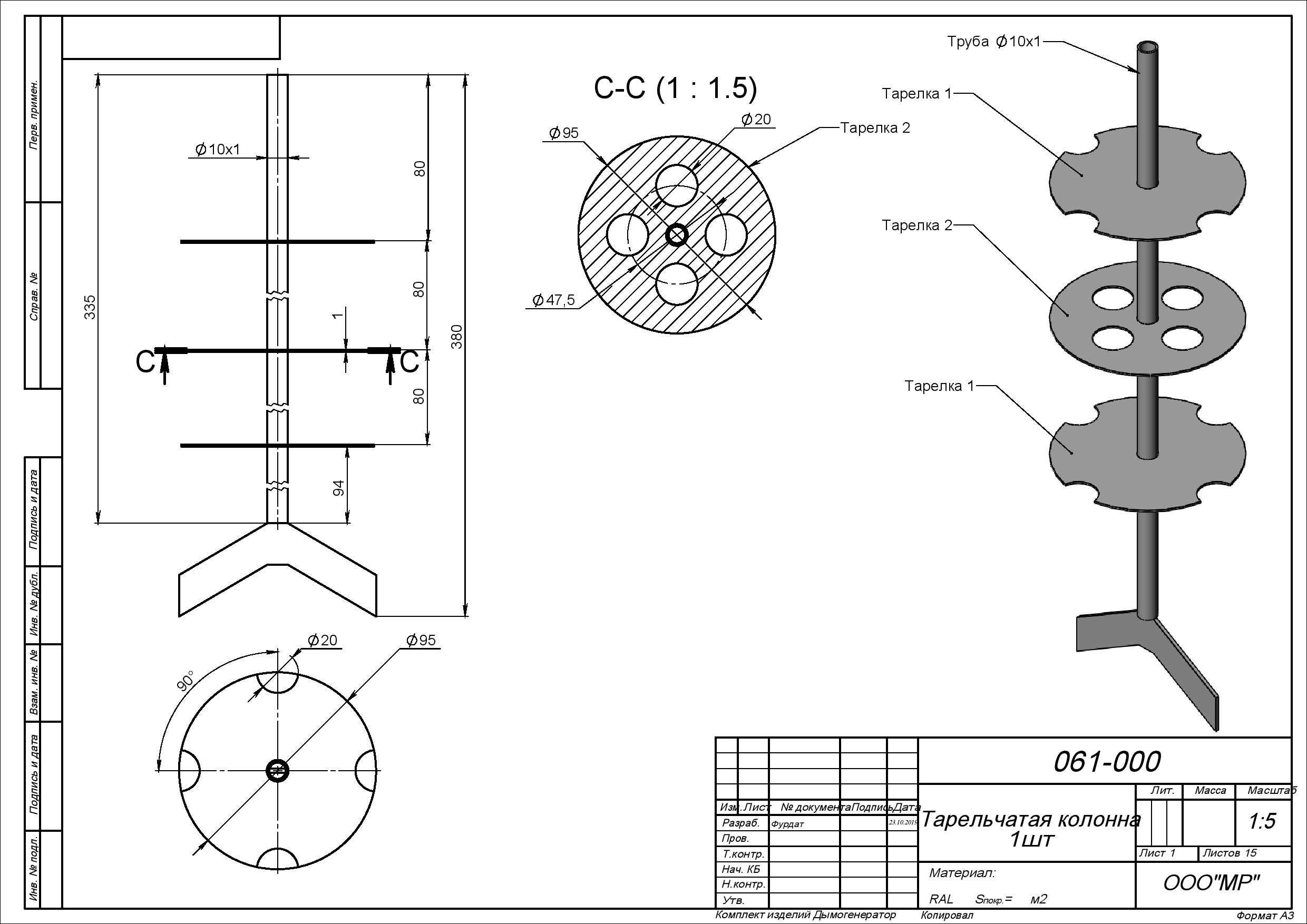

Фильтр для дымогенератора

Для улучшения качества дыма его следует очистить от смол, копоти и других веществ. Для этого в дымоход устанавливается фильтр.

Конструктивно это расширение дымохода, наполненное стальными стружками или металлическими мочалками для мытья посуды. Это расширение может быть выполнено в виде дополнительной камеры с крышкой для замены фильтра или трубой большего диаметра, чем дымоход. В этом случае для замены стружки дымоход придётся подвергать частичной разборке.

Принцип действия показан ниже.

Компрессор для дымогенератора холодного копчения

Один из важных узлов дымогенератора — компрессор. Он направляет поток воздуха через эжектор. Этот поток переносит дым в коптильню, создаёт разрежение в камере сгорания и дополнительную тягу.

Самостоятельное изготовление компрессора

Самый простой компрессор можно сделать из компьютерного кулера и пластиковой бутылки:

1. в дне бутылки вырезается отверстие, соответствующее диаметру кулера;
2. в него вставляется вентилятор и закрепляется скотчем;
3. в крышке проделывается отверстие для соединительной трубки;
4. трубка вставляется в крышку, и место соединения также обматывается скотчем;
5. кулер подключается к любому источнику питания =12 В.

Самостоятельное изготовление компрессора

Жидкость для генератора дыма своими руками

Кроме дымогенераторов, предназначенных для копчения продуктов, есть устройства, создающие дым на театральной и концертной сценах.

В этих аппаратах дым вырабатывается при попадании специального раствора на нагреватель и его испарении, то есть это не дым, а пар.

Состав может быть разным, например:

• глицерин – 15%;
• спирт – 10%;
• дистиллированная вода – 75%.

Естественно, пар от такого раствора не годится для копчения продуктов.

Дымогенератор из подручных средств

Основными рабочими элементами дымогенератора для холодного копчения являются камера сгорания топлива и эжектор. Чем прочнее и устойчивее к высоким температурам материалы, тем дольше прослужит дымогенератор. Все остальное по своей сути — это дополнения и улучшения этого устройства.

Самодельный дымогенератор холодного копчения можно сделать из:

• жестяные банки;
• огнетушитель или железная труба аналогичного размера;
• банка из нержавеющей стали;
• листовой металл (необходим сварочный аппарат);
• кастрюли или ведра;
• перфорированный металл или мелкая сетка.

Диаметр топочной камеры (бункера для дров) должен быть от 10 до 15 см. При меньшем значении топлива во вкладку будет внесено очень мало, его придется менять чаще. А при размерах более 15 см топливо будет производить слишком много дыма.

Расстояние от зольника (дно дымогенератора, место возгорания) до точки выхода дыма не должно превышать 1 метр — если сделать больше, дым потеряет свою температуру и скорость

Использование алюминиевых корпусов не рекомендуется из-за их хрупкости. В дымогенераторе нет открытого горения. Однако и температура беспламенного режима оказывается довольно высокой — алюминиевые стенки камеры сгорания прослужат недолго.

Аналогичная ситуация и с банками. Фактически это единовременное использование генератора. Копченой рыбы с таким устройством хватит на пару раз. Но для регулярного использования лучше сделать что-нибудь более надежное и безопасное.

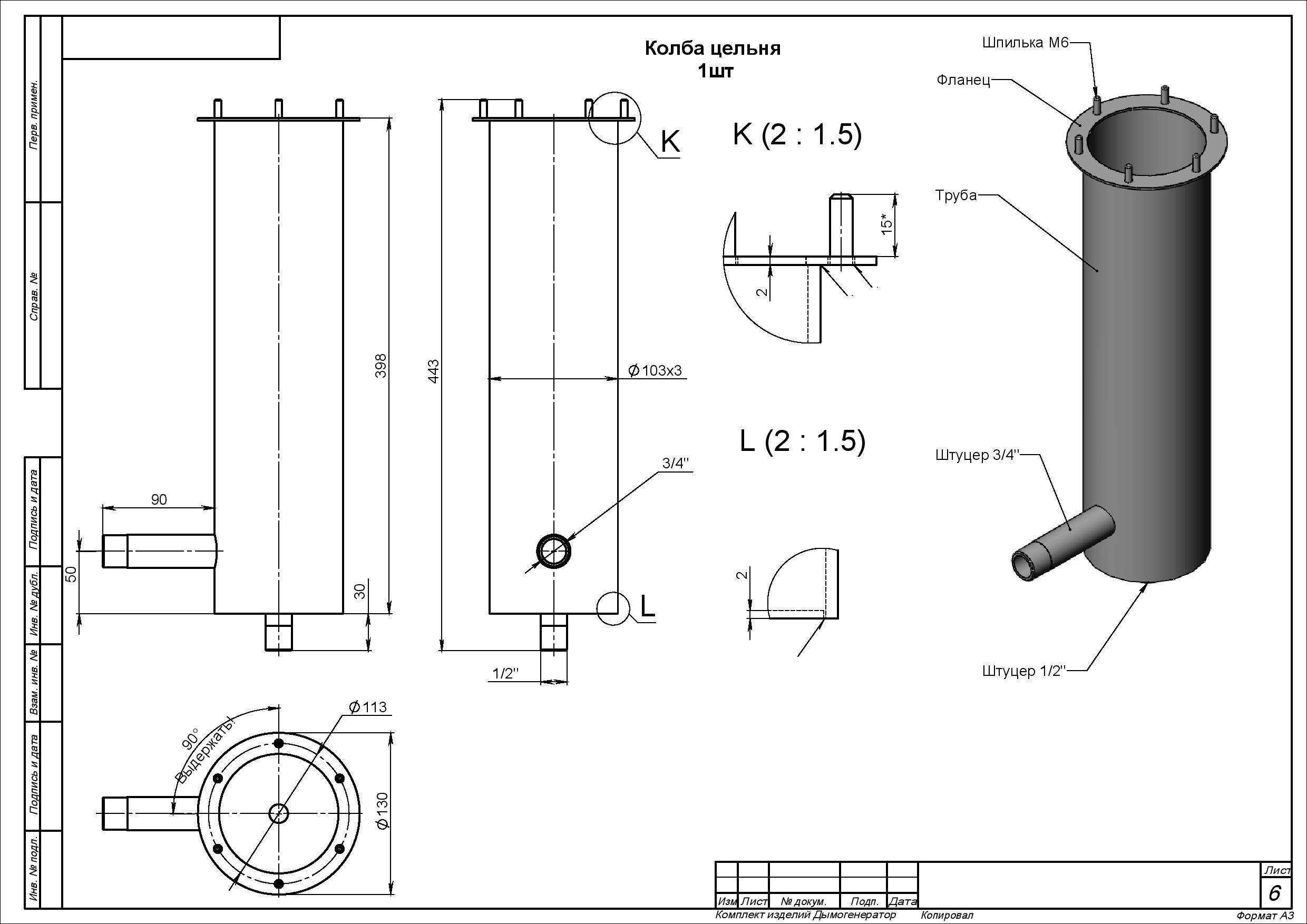

Вариант #1 – из старого огнетушителя

Дымогенератор изготавливается следующим образом:

1. Огнетушитель очищен от содержимого и ржавчины.
2. С верха шарика вырезается «крышка» высотой 4-5 см.
3. В «крышке» сверху просверливается отверстие и вставляется тройник (выталкиватель).
4. С одной стороны тройника подсоединен компрессор, а с другой — ответвление дымовой камеры.
5. Внизу огнетушителя в боковых стенках просверливаются отверстия для воспламенения стружки и подачи воздуха.

Внутри цилиндра установлен держатель сетки, отделяющий топливо от днища. Кроме того, в центре камеры вокруг железного стержня вставлена ​​спираль.

внутри бункера требуется спираль, чтобы обеспечить поток воздуха снизу для тяги и увеличения дыма к эжектору, в противном случае он не будет подниматься через уплотненные опилки и затопить тлеющее горение

Эжектор выполнен таким образом, чтобы подаваемый воздух не попадал на топливо без пламени и не воспламенил его за счет продувки кислородом.

Задача этого элемента — создать поток воздуха, втягивающий в себя дым, направляя его в коптильню с продуктами.

Внутренний диаметр патрубка подачи воздуха выбирается в пределах 6–8 мм, а патрубка дымоотвода — 18–20 мм. Это оптимальные значения, которые не требуют установки мощного компрессора и производят достаточное количество дыма

Компрессор для дымогенератора можно взять из аквариума или приобрести небольшой радиальный вентилятор. Также можно приспособить кулер от компьютера для перекачивания воздуха.

Вариант #2 – из ведра или кастрюли

Для создания этой версии дымогенератора вам потребуются:

1. Бочка.
2. Варочная панель с одной конфоркой.
3. Кастрюля или ведро в качестве топливного бункера.
4. Сетка или удочки с крючками.
5. Крышка (листовое железо).

В этом случае дрова без пламени, не зажигая их огнем. После включения электроплита нагревает бункер опилками и стружкой, в результате чего последняя начинает гореть от тепла снизу.

Затем образуется дым, который естественным образом поднимается вверх, окуривая пищу в верхней части бочки.

Если нужно коптить несколько рыбок, можно обойтись без бочки и электроплиты — достаточно большого ведра на огне, чтобы насыпать в него опилки, а сверху установить пищевой гриль

Одной загрузки такого дымогенератора хватает примерно на 5 часов. При этом придется постоянно следить за процессом тления и регулировать температуру конфорки, не выходя надолго из коптильни. Кроме того, ствол необходимо будет регулярно поднимать, чтобы дотянуться до выключателя питания.

Трудоемок в процессе копчения. Но производить и готовить это проще, чем когда-либо.

Техника безопасности

Сборка и применение дымогенератора должны осуществляться с соблюдением правил безопасности:

• при сборке генератора своими руками нужно следить, чтобы работа целиком соответствовала требованиям работы с электрическими приборами и пожарной безопасности;
• чтобы проблем с работой прибора было немного, на нем должна присутствовать автоматика отключения;
• электрические провода и другие элементы, которые могут повредиться вследствие перегрева, нужно держать на безопасном расстоянии от элементов нагревания и не находиться под влиянием высоких температур;
• своими руками прибор лучше всего делать из металлического корпуса, который покрыт жаропрочным покрытием;
• устанавливать устройство нужно на поверхность, устойчивую к возгораниям – цемент, кирпич или бетон. Нельзя ставить прибор на дерево.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

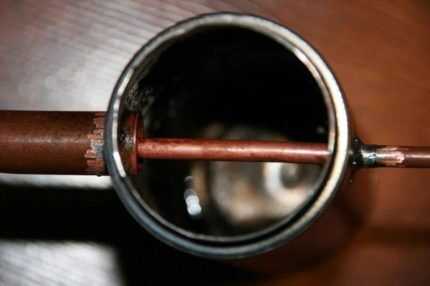

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

• В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
• Просверлить два отверстия, которые располагаются строго одно напротив другого.
• Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.

Шибер выглядит так

Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник — небольшая емкость по размерам чуть больше корпуса

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

• выходную трубку дымогенератора опускаем вниз,
• в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
• с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.

Для сбора конденсата усложняю трассу подачи дыма

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Что такое дымогенератор для копчения: функции и особенности

Холодное копчение занимает довольно продолжительный промежуток времени. Продукты, полученные таким способом, имеют более тонкий, изысканный аромат и вкус. Во время процедуры приготовления происходит уничтожение болезнетворных бактерий. Срок годности продуктов, приготовленных в агрегатах холодного типа, может достигать года, что является серьезным преимуществом конструкции.

Лучшим материалом для производства дымогенератора холодного копчения считается сталь

Особенности данного процесса требуют использования специального оборудования. Важнейшую роль в этом случае играет генератор дыма для копчения. К этому прибору выдвигаются определенные требования. Он должен способствовать образованию достаточного количества дыма, а также регулировать его интенсивность. Устройство, обладающее автономностью, значительно упрощает процесс приготовления копченостей.

Для того чтобы собрать данное устройство, нужно составить предварительный чертеж. Схема включает в себя рисунок будущего прибора, необходимые размеры и обозначения.

Специфический дым образуется из-за медленного горения древесного сырья, а также других отходов: из ольхи, груши, бука и яблони

Как собрать дымогенератор для холодного копчения своими руками: инструкция

При самостоятельной сборке дымогенератора рекомендуется не только обратить внимание на фотоматериалы, но и посмотреть обучающие видео на данную тематику. Конструкция прибора довольно проста

Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата.

Для изготовления дымогенератора не нужно специального оборудования и материалов, можно собрать его из подручных средств

Существует определенная последовательность действий, которой стоит придерживаться. Любые отклонения от инструкции могут привести к допущению ошибок, которые отразятся на функциональности устройства при его использовании. Необходимо ознакомиться со сборкой дымогенератора поэтапно.

После составления чертежа дымогенератора для холодного копчения начинается непосредственная компоновка устройства. В первую очередь потребуется выполнить корпус прибора. Для этого нужно подготовить квадратный или круглый отрезок трубы. Длина изделия не должна превышать 1 м, иначе при его использовании возникнут проблемы с показателем тяги.

В верхней части такой трубки необходимо сделать крышку. Она нужна для свободного доступа к камере дымогенератора. Это позволит без труда засыпать опилки внутрь прибора, а также проводить его очистку. В свою очередь, внизу следует предусмотреть специальную емкость, которая будет собирать золу, образовавшуюся после переработки топлива.

Изготовляя дымогенератор своими руками, его можно оснастить съемным дном

Коптильня холодного копчения с дымогенератором отличается высокой функциональностью в том случае, если ее конструкция была проработана грамотно. Наиболее простые варианты дымогенераторов изготавливаются из трубки, к которой наглухо приваривается днище. Такие приборы не предусматривают наличия зольника, а их очистка производится очень просто: накопившаяся зола просто вытряхивается из устройства.

Более технологичные конструкции оснащаются съемным дном. Ниже его уровня располагают решетку, на которую падают продукты сгорания древесины. Через нее они попадают в зольник. Независимо от того, какой вариант конструкции был выбран, все они предусматривают наличие отверстия в нижней половине корпуса. Оно необходимо для того, чтобы обеспечить подачу воздуха к тлеющей древесине. Диаметр такого отверстия не должен быть больше 6 мм, иначе опилки могут попросту загореться, что навредит процессу копчения.

Как сделать дымогенератор: обустройство дымохода и эжектора

Дымоход необходим для доставки продуктов тления щепы в камеру коптильного агрегата. Располагается дымоход в верхней части дымогенерирующего устройства

Важно запомнить, что его выполняют не в крышке, а примерно на 8 см ниже края корпуса (верхнего)

Дымоходный элемент для дымогенератора лучше делать из стали, которая обладает более высокой теплопроводностью

Для этого в стенке дымогенератора следует сделать отверстие, которое должно соответствовать диаметру трубки. Затем она приваривается к прибору с использованием сварочного оборудования. Необходимо, чтобы длина металлической трубки имела достаточный размер для того, чтобы на нее можно было набросить пластмассовую трубку, по которой дым передвигается в коптилку. Рекомендуемая протяженность этого элемента составляет 7-8 см. Дымоход должен быть в обязательном порядке изображен в чертеже дымогенератора своими руками.

Следующий этап – сборка эжектора для дымогенератора своими руками. Коптилка холодного копчения получит достаточное количество дыма, если это приспособление будет собрано правильно.

Понять особенности установки эжектора помогут готовые чертежи дымогенераторов. Их без труда можно найти в интернете. Это устройство связано с компрессором, который нагнетает внутри него давление. Двигающийся воздух создает зону разряжения в этом элементе. В результате дым из эжектора проходит в дымоходную трубку.

Если расположить эжектор внизу прибора, то в устройстве не будет естественной тяги воздуха, так как камера для продуктов и бункер для опилок будут находиться на одном уровне

Из чего состоит дымогенератор

Один из основных элементов для качественного копчения – это источник дыма. Обычно используют стружки или опилки, медленно сгорающие внутри генератора. При этом вы можете так собрать свой домашний дымогенератор, что одной загрузки дров будет достаточно для работы в автономном режиме на протяжении 24 часов. Для этого достаточно уменьшить поток подачи воздуха и увеличить объем щепы в загрузочной камере.

Комплектующие

Вариантов сборки также очень много, все зависит от технических возможностей и целей создания. Есть три основных элемента, без которых работа ни одного устройства не будет функционировать корректно:

• Контейнер (камера сгорания);
• Эжектор;
• Помпа для подачи воздуха.

Компрессор и вентилятор

При этом в процессе копчения продуктов есть свои тонкости, которые должны быть соблюдены:

• Минимальная температура поступления дыма;
• Длительность процесса;
• Не использовать хвойные опилки;
• Все продукты проходят предварительную очистку перед копчением.

Чтобы соблюсти все эти особенности процесса собирать основные элементы нужно правильно и тщательно. А чтобы продукты в вашей самодельной коптильне получились особенно вкусными, рекомендуется использовать щепки ольхи, вишни, яблони, груши или ивы.

Собранная камера (коптильня)

Переходим к особенностям главных элементов дымогенератора и их сборке.

Виды самодельных генераторов

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Практически на любой даче есть электроплитка, она и станет частью коптильни

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

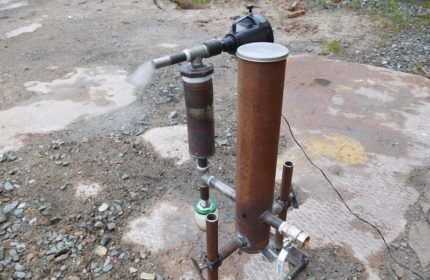

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10−12 часов.

Как сделать дымогенератор из огнетушителя в видеосюжете:

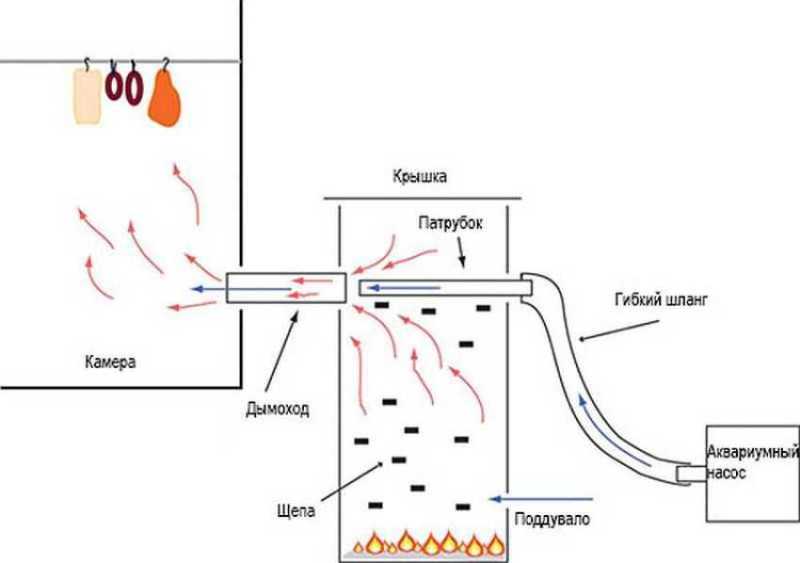

Как использовать аквариумный компрессор для дымогенератора

Мы уже говорили о том, что для работы небольшого генератора дыма можно использовать маломощный аквариумный компрессор. Для этой цели потребуется активный компрессор, то есть тот, который устанавливается снаружи аквариума. Погружные аквариумные фильтры для дымогенератора не подходят.

Такой прибор вполне сможет обслужить небольшую коптильню объёмом 15−20 литров. Он обеспечит достаточную подачу дыма. Лучше, если устройство оснащено регулировкой мощности подачи воздуха. Подсоединить компрессор своими руками для дымогенартора несложно: если у него есть два выхода для воздуха, нужно объединить подачу в один канал и вставить шланг в штуцер для подачи воздуха в эжекторе.

Подобная система может работать хоть круглосуточно, помпа потребляет мало электроэнергии

Можно пойти и другим путём: использовать вентилятор для дымогенератора. Для этой цели подойдёт компьютерный кулер, он обеспечит необходимое нагнетание воздуха. Подробности работы в этом видео:

Печка-дымогенератор для коптильни

Для коптильни большого объёма потребуется полноценная печь. Печку дымогенератора для холодной коптильни несложно сделать своими руками: это элементарная буржуйка с двумя уровнями для топлива: нижний− для дров и верхний – для щепы. В нижнюю часть закладывают пеллеты, дрова или ставят портативную газовую плитку, которая будет нагревать верхнюю часть с опилками. От верхней части идёт труба − дымопровод, от нижней – обычная вытяжка, как для печи.

Для понижения температуры дыма трубопровод охлаждают, закапывая в землю или делая водяную «рубашку». Чтобы дым поступал в коптильню, трубу располагают с наклоном в сторону печки

Самодельная коптильня из трубы: как делать

Для этого достаточно следовать инструкции и заранее подготовить все необходимое для работы.

Материалы и инструменты, которые потребуются

Для самодельной конструкции нужно подготовить:

• стальную трубу с диаметром 10 сантиметров;
• гофру из пластика – длина не должна превышать три метра или можно воспользоваться металлическим рукавом;
• отрезок металлической трубки – до 40 см с диаметров 2,5-4 см;
• небольшой компрессор – подойдет аквариумный;
• фитинговая стыковка, которая будет иметь такой диаметр, как и дымовой канал;
• включатель и электропровода;
• термометр.

Из инструментов нужно подготовить сварочный аппарат и болгарку. Желательно иметь хотя бы минимальный опыт работы с данными инструментами, чтобы во время процесса сборки генератора избежать травм и сделать все правильно и аккуратно.

Чертёж дымогенератора из трубы

Для того, чтобы было проще выполнять процесс сборки, стоит изучить чертежи дымогенератора из трубы. Ниже представлен самый простой и подробный вариант.

Чертеж дымогенератора из трубы с нижним и верхним расположением эжектора

Пошаговая сборка

Нужно использовать все заранее подготовленные материалы, чтобы собрать дымогенератор, который будет использоваться для холодного копчения, своими руками из трубы.

В первую очередь делается камера. Как правило, средняя высота дымогенератора составляет 70-80 сантиметров. В верхней части должна располагаться крышка, которую можно было бы снимать. Это нужно для того, чтобы можно было без проблем засыпать внутрь устройства топливо. В нижней части делается небольшая емкость, куда будет падать зола.

В наиболее простых вариантах генератора, щепа насыпается на дно устройства, которое приваривается наглухо к краю трубы. В этом случае для очищения конструкцию переворачивают. Зольник в таком самодельном дымогенераторе не предусмотрен.

Также есть еще один вариант конструкции. Щепа насыпается на решетку, которая предварительно крепится на определенном расстоянии от дна устройства. Зола, которая остается после перегорания топлива, будет сыпать сквозь решетку. Обычно, дно в таких устройствах – съемное. Также можно добавить заслонку, чтобы чистить зольник. Такой вариант считается наиболее трудоемким.

Вне зависимости от выбранного варианта, в нижней части самодельного генератора просверливается небольшой отверстие, диаметр которого будет составлять 5-6 миллиметров. Сквозь него в устройство будет поступать минимальное количество воздуха, чтобы опилки медленно тлели.

В верхней части конструкции, примерно на 7-9 сантиметров ниже верхнего края используемой трубы, делается еще одно отверстие. С его помощью к дымогенератору будет крепиться трубка дымоотвода.

Дальше собирается эжектор. Данное устройство используется для того, чтобы высасывать дым из дымогенератора и направлять его в дымоход. Трубка небольшого диаметра, в которую будет подаваться давление из компрессора, входит на пару сантиметров в трубу дымохода, которая имеет больший диаметр. За счет того, что воздух будет медленно двигаться, возникает незначительно разрежение и дым из камеры начинает уходить в дымоход.

После того, как все самые главные детали будут соединены и закреплены, нужно только окончательно собрать самодельный генератор дыма и проверить, насколько эффективно он работает.

• Внутрь конструкции необходимо поместить щепки. Достаточно использовать 700-800 грамм топлива. Лучше всего использовать опилки из лиственных или фруктовых деревьев, которые сделают готовую копченость не только вкусной, но еще и достаточно ароматной.
• Дальше нужно плотно закрыть крышку устройства и установить сооруженную конструкцию на определенное место рядом со стенкой коптильни. Если дымогенератор отдельностоящий, то к дымоходу нужно присоединить шланг, который будет направлен непосредственно в коптильню.
• Затем через небольшое боковое отверстие поджигается топливо и включается компрессор.

Теперь остается только время от времени следить за тем, чтобы опилки равномерно тлели и не затухали, чтобы получились вкусные и ароматные копчености домашнего приготовления.
