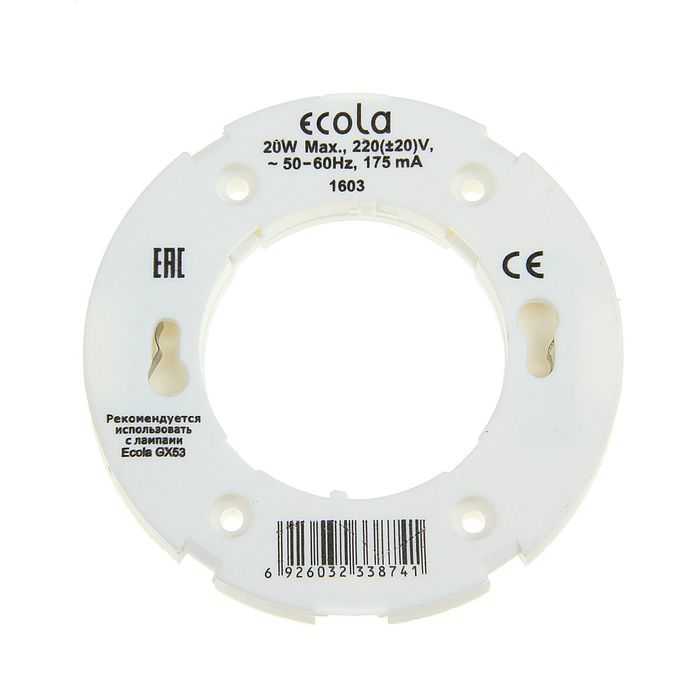

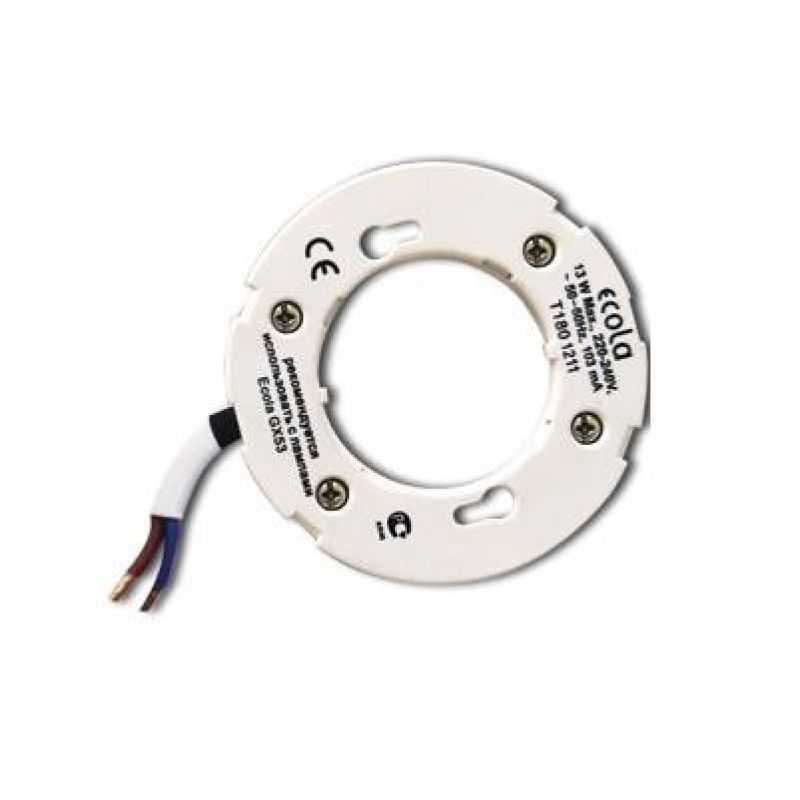

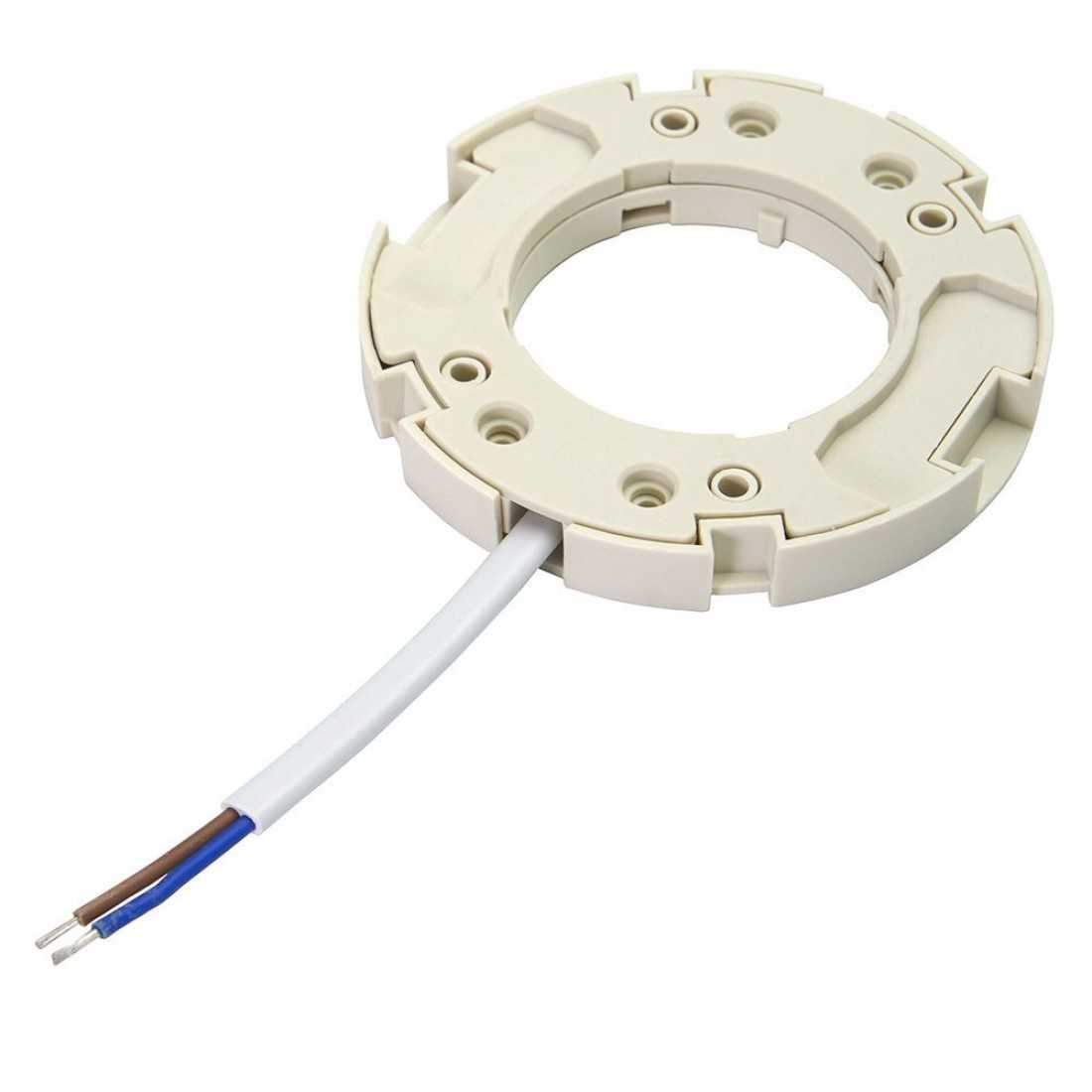

Цоколь gx53

Светодиодные аналоги

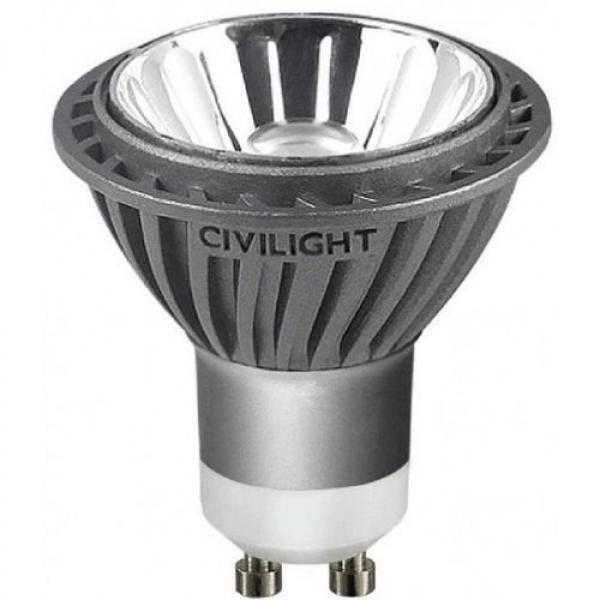

Итак, светодиодные лампы GU 10 пришли на смену галогенным с таким же цоколем. Но в виду того, что конструкция самих светодиодов совершенно отличается от галогенок, то при их использовании возникают некоторые проблемы. К примеру, рассеивание светового потока светодиодного источника света имеет угол, равный 12-36 градусов, что не всегда хватает для зонального (акцентного) освещения.

Поэтому очень часто светодиодные аналоги GU 10 в своей конструкции имеют специальные рассеиватели-линзы, с помощью которых и расширяется диапазон углового освещения до 60º. Что касается мощности светодиодной лампы GU 10, показатель которой равен 3-4 Вт, то его вполне хватает, чтобы заменить собой галогенку мощностью 20-25 Вт. Кстати, количество светодиодов в лампах данного типа может быть разным: от одного до трех. При этом устанавливаются в конструкцию мощные светодиоды, обеспечивающие необходимое количество света. Сегодня все чаще лампа светодиодная GU 10 используется и для основного освещения в офисах, ванных комнатах, ими освещают витрины и стенды.

Необходимо также отметить, что светодиодные технологии усовершенствуются, а, значит, снижается себестоимость продукции. Поэтому в настоящее время лампы светодиодные с цоколем штырькового типа GU 10 по стоимостному показателю становятся приемлемыми.

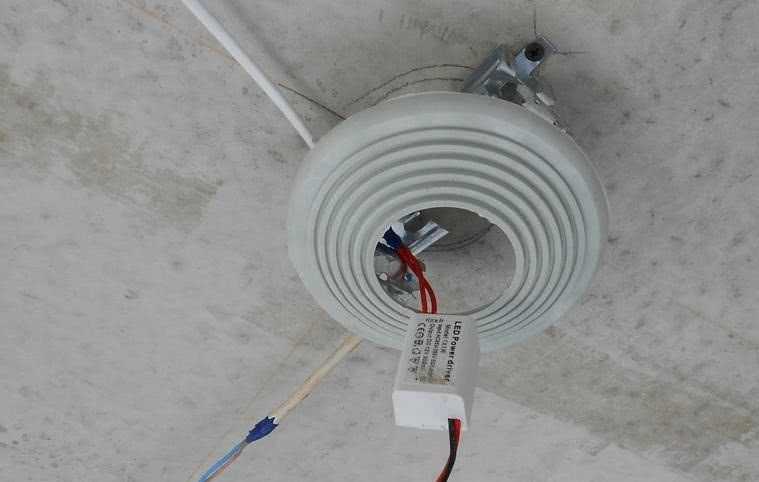

Установка светодиодных ламп gx53

Для этих целей потребуется выполнить следующее:

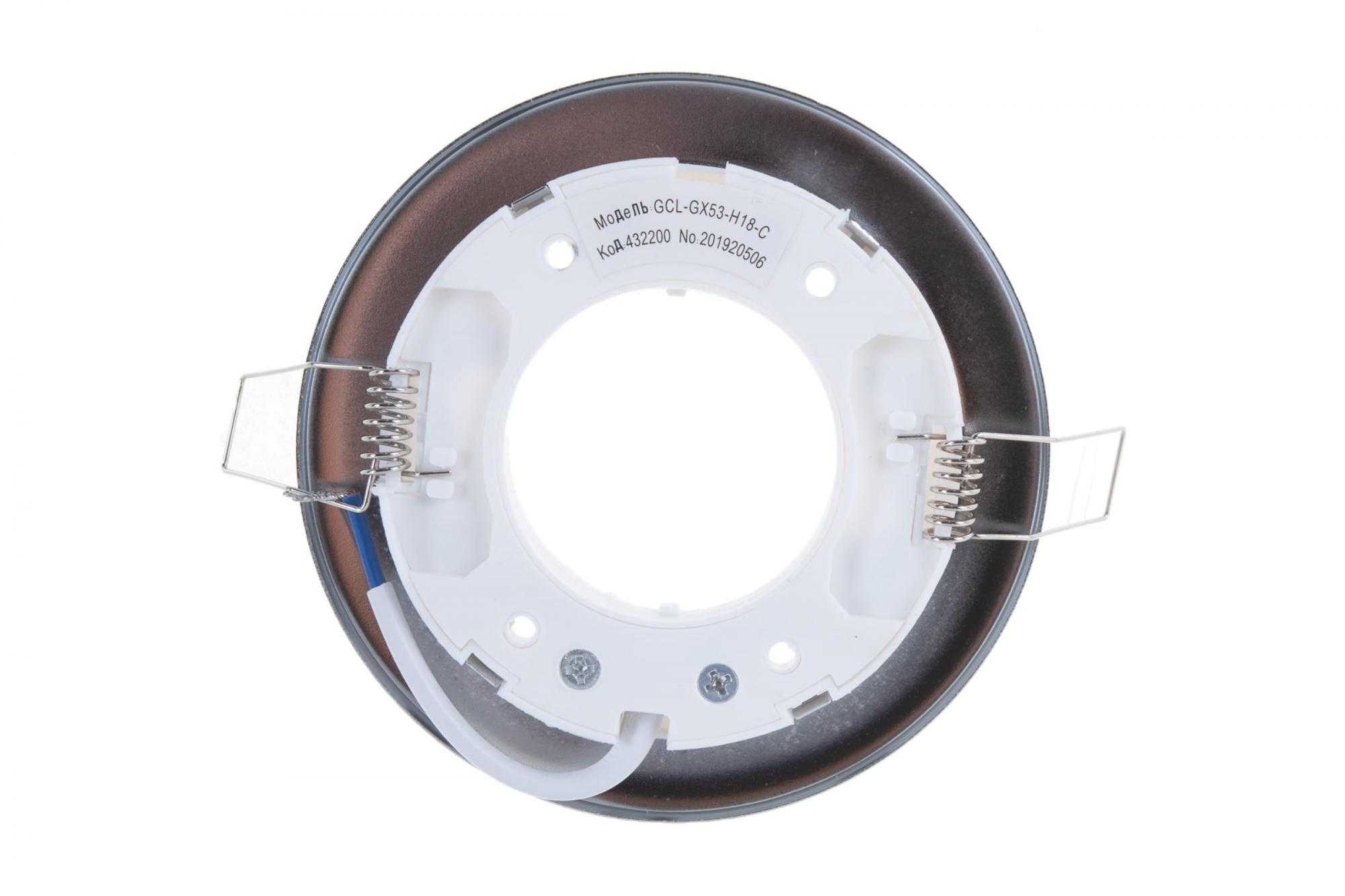

Взять стандартный светильник, после чего снять с него специальные подпружиненные ушки, которые в дальнейшем рассчитаны в конструкции специально на закладную.
Из подвеса необходимо вырезается определенной длины пластина, после чего она вкладывается непосредственно с обратной стороны изделия.
В дальнейшем будет необходимо взять пассатижи и загибать металлические ушки таким образом, чтобы получилась надежная конструкция, пластина будет зафиксирована. Высота конструкции в данном случае составит не более чем 25 миллиметров.
Далее, светильник будет вставлен в потолок, после чего выполняется монтаж через отверстия на пластине посредством стандартных шурупов.

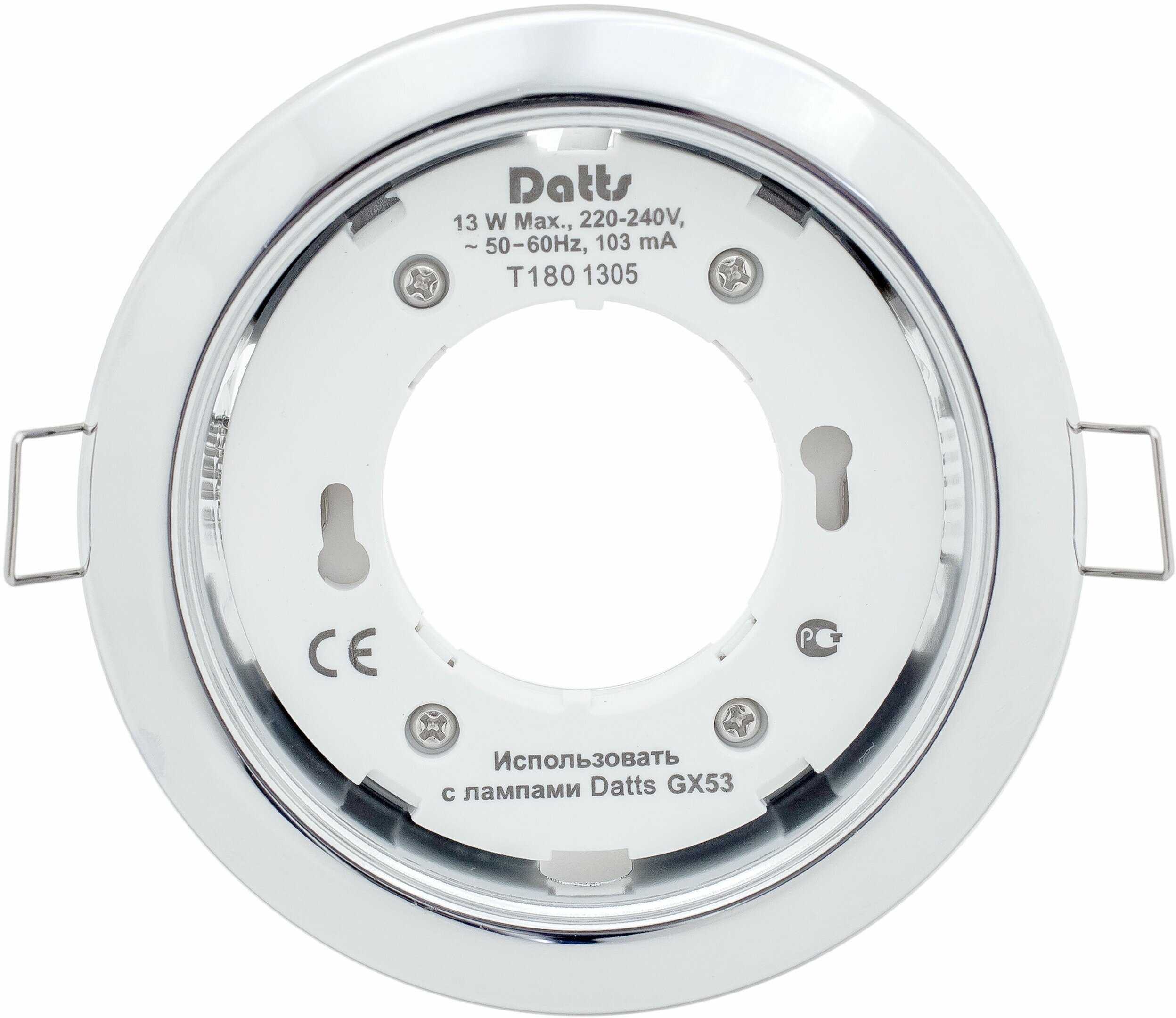

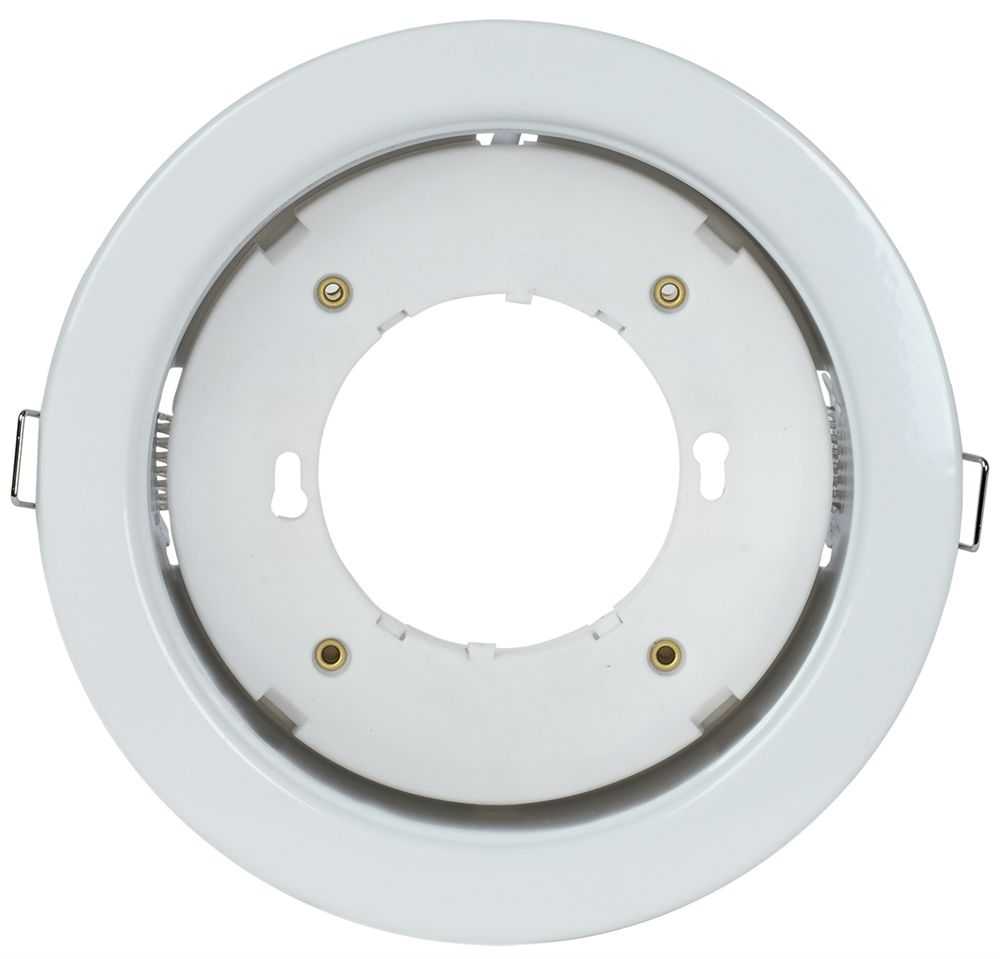

Светильники с цоколем GX53 и GX70

Пока не нашёл человека , который разбирается в современном освещении, все так и предлагали mr16, GX53. А фото получившегося интерьера можете сделать? Тот brasled — серьёзная контора, яростно плюсую одобряю их подход. Была бы на сайте Cree в прямых партнёрах, получала бы компоненты без посредников, дешевле.

Описание Светодиодные лампы со штырьковым цоколями GX53 и GX70, так называемые «таблетки», являются одним из самых распространенных видов светодиодных ламп, используемых для бытового освещения. Секрет в том, что именно данные источники света устанавливают на потолки подвесного и натяжного типов, а также встраивают в мебель. За счет малой высоты лампы достигается уменьшение межпотолочного пространства в отдельных случаях даже до 1,5 см, что примерно равно толщине листа гипсокартона. Обладают высокой светоотдачей. Подходят для акцентного освещения. Корпус лампы изготавливается, как правило, из алюминия, пластика или стекла. Штырьковые цоколи GX53 и GX70. Буква в названии цоколя обозначает систему соединения лампы с патроном. В случае с лампами и светильниками GX буква G означает, что используется штыревая система. Цифры в маркировке GX53 показывают диаметр окружности, на которой расположены штырьки, а в обозначении GX70 — расстояние между контактами в цоколе 70 мм.

Штырьковый вариант

При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.

Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.

Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.

Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.

Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.

Исполнение G13 – распространенный вариант, используется в светодиодных и энергосберегающих люминесцентных источниках света с формой колбы в виде цилиндра. Благодаря этой особенности названные виды являются взаимозаменяемыми.

Вариант G23

Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.

Цоколи компактных люминесцентных ламп

Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.

Выбор лампы с учетом типа цоколя

В первую очередь необходимо определить, к какой сети будет выполняться подключение: 12/24 В, 220 В, потому как разные типы держателей могут быть предназначены для подключения к сетям с различными параметрами. Выбор контактного элемента галогенных, светодиодных и энергосберегающих ламп делается на основании устройства светильника, в который производится его установка.

Каждый из вариантов предназначен для эксплуатации в определенных условиях. Бывают исполнения для постоянных и переменных сетей. Кроме того, можно подобрать держатель лампочки под осветительный прибор разного целевого назначения: встраиваемые или подвесные светильники, вариант направленного или рассеянного освещения, функциональные или декоративные светильники.

Преимущества перехода на LED-лампы

Светодиодные лампы представляют собой безопасную и экономичную альтернативу классическим лампам накаливания. Работающие на полупроводниковых кристаллах, они подходят для использования в любых помещениях — квартирах, домах, офисах, производственных цехах, торговых и спортивных центрах. Высокая популярность LED-ламп обусловлена их способностью обеспечивать качественное освещение с различным уровнем яркости при минимальном потреблении электрической энергии.

Говоря о преимуществах перехода на LED-лампы, следует учесть принципы работы других разновидностей ламп.

В традиционных лампах накаливания свет излучает раскаленная металлическая (вольфрамовая) спираль. Главными их недостатками являются сильный нагрев и короткий эксплуатационный срок.

Компактные энергосберегающие люминесцентные лампы на внутренней поверхности стеклянной трубочки содержат люминофор, который светится под воздействием газового разряда. Расход электроэнергии у них примерно в пять раз меньше, чем у ламп накаливания, однако не обошлось и без недостатков. Главный минут — мерцающий свет, который оказывает негативное влияние на зрение. Кроме того, люминесцентные лампы долго разгораются до номинального свечения после включения, для этого требуется несколько минут.

LED-лампа является самой удобной альтернативой вышеупомянутым типам ламп. Ее конструкция состоит из нескольких светодиодов, которые смонтированы в едином корпусе с винтовым цоколем.

У светодиодных ламп много достоинств:

Естественное излучение;
Яркий и равномерный световой поток в спектре, обеспечивающем максимальный комфорт глазам;
Минимальный уровень выделения тепла и абсолютная пожарная безопасность;
Быстрое включение без задержек;
Отсутствие бликов и мерцаний;
Надежность, прочность, устойчивость к механическим повреждениям;
Продолжительный срок службы — в среднем, около 40-50 тысяч часов;
Невосприимчивость к вибрациям;
Стабильность работы при колебаниях напряжения электропитания;
Возможность выбора среди нескольких комфортных для глаз цветов излучения;
Отсутствие ультрафиолетовых и инфракрасных лучей в световом потоке;
Экологическая чистота и безопасность.

Рекомендуется покупать светодиодные лампы в качестве альтернативы лампам накаливания с мощностью, превышающей 60 Вт, и использовать их для освещения помещений, в которых свет нужен практически постоянно. Только в этом случае будет оправдана их экономичность и энергосберегающие свойства.

Какие лампочки подходят для натяжных потолков

Некоторые типы ламп сильно нагреваются во время работы, поэтому не рекомендуются для использования с натяжными полотнами

Также важно учитывать цветовую температуру и мощность осветительных приборов. Рассмотрим каждый параметр подробно

Типы ламп

По типу осветительного элемента бывают:

галогеновые;
люминесцентные (энергосберегающие);
светодиодные;
лампы накаливания.

Для натяжных потолков рекомендуются люминесцентные и диодные, поскольку они не нагревают полотно. Другие причины, по которым эти разновидности более удобны — малое потребление электроэнергии и длительный срок службы. Лампы накаливания и галогеновые тоже можно использовать, но мощностью до 40-60 Ватт. Монтировать, особенно первые, лучше только в накладных светильниках, причем так, чтобы поток был направлен строго вниз. В противном случае полотно перегревается и плавится. Лампы накаливания лучше выбирать с зеркальным напылением, чтобы получить направленный световой поток.

Галогенные отличаются тем, что внутри колбы находится еще одна маленькая лампа. Они бывают также капсульными, или пальчиковыми, и представляют собой миниатюрную колбу с двумя выводами. Эти модели устанавливаются в закрытые светильники, в частности G9, G4, G5.3. Надо учитывать, что галогенные лампы тоже нагревают патрон.

Люминесцентные эффективны только при постоянной работе. При частом включении-выключении они потребляют относительно много энергии, которая расходуется на разогрев. Еще один недостаток в том, что сначала они включаются на половину мощности и лишь потом разгораются на полную.

Но диоды тоже нагреваются, что сокращает срок их эксплуатации. Для отвода тепла у качественных изделий есть алюминиевая решетка-радиатор, через которую осуществляется охлаждение. В последнее время появились модели, где охлаждающий компонент композитный, для его изготовления использован алюминий и пластик. Производители уверяют, что он отводит тепло так же, как и мощные монометаллические аналоги. Однако выбирать нужно только известные бренды.

Цветовая температура

Световой поток бывает разным. Узнать характер излучения можно по обозначениям на упаковке. Так, маркировка от 1800 до 3800 Кельвинов означает, что свет излучается в теплом диапазоне. Он расслабляет, делает пространство уютным и больше подходит для жилого дома. 4000–5000 К — нейтральное, выше 5000 К — холодное освещение. Оно тонизирует, поэтому годится для рабочего места — например, кабинета или офиса.

Необходимая мощность ламп и нормы освещенности

Существуют усредненные показатели для квартиры на 1 м² из расчета на лампу накаливания:

спальня — 15 Вт;
детская — 60 Вт;
гостиная, санузел, прихожая — 22 Вт;
кухня — 26 Вт.

Таблица соответствия для разных типов ламп (Вт):

Накаливания	Энергосберегающая	Светодиодная
25	4	3
40	9	5
60	13	8
100	20	14
150	30	22

Разработана также формула для определения количества осветительных приборов (N):

N=(SxW)/P, где:

S — площадь помещения;
W — норма освещенности;
Р — мощность одного элемента.

При разработке схемы размещения необходимо учитывать, что светильники можно устанавливать на расстоянии минимум 30 см друг от друга и не менее 20 см от стены.

Читайте подробнее: Сколько светильников нужно на квадратный метр натяжного потолка

Штырьковый цоколь

Это могут быть: GX53, G9, G4, GU5.3, GU10, G6.35, G13, G23, G53 и прочие. Именно буква G – указывает на то, что в лампе используется штыревая сисетма соединения лампы с патроном. Цыфры указавают на расстояние в миллиметрах между центрами штырьков. Если штырьков больше двух, то цифрами указывается диаметр окружности, на которой располагаются центры штырьков. Иногда для цоколей данного типа применяются дополнительные обозначения. Эти обозначения указывают на то, что лампы невзаимозаменяемые. Например, лампы GX53 и G53 имеют расстояние между центрами штырьков 53 миллиметра, но сами разъемы для их подключения разные.

Лампы с таким цоколем имеют расстояние между центрами штырьков – 53 миллиметра и работают обычно от сети 220 Вольт. Из-за небольшой высоты лампы наиболее часто их используют для подвесных и натяжных потолков. Данные лампы GX53 штырьками вставляются до упора в разъемы и поворачиваются для фиксации специальными замками, которые находятся в этих разъемах. Как правильно в светильниках для крепления данных ламп уже все есть и поэтому дополнительных патронов не требуется.

– лампы со штырьковым цоколем. Расстояние между штырьками 9 миллиметров. Сами штырьки в виде двух вытянутых петелек проволоки. Наиболее часто подобные лампы используются в домашних люстрах, в светильниках акцентного и декоративного освещения.

– Лампы со штырьковом типом. Расстояние между штырьками 4 миллиметра. Эти лампы бывают как низковольтные на 12 Вольт / 24 Вольт, так и на 220 Вольт. Чаще всего данные лампы применяются в светильниках декоративного и потолочного типа, где наилучшим способом используются преимущества этих маленьких и ярких лампочек.

– такой тип штырькового цоколя наиболее часто встречается у ламп направленного света MR16. Расстояние между центрами штырьков 5.3 миллиметра. Сфера применимости MR16 с цоколем GU5.3 может быть разнообразной: нишевое освещение, бытовое, декоративное освещение, подсветка витрин и прочее. Питание таких ламп возможно как от 12 Вольт, так и от 220 Вольт.

Расстояние между центрами штырьков 10 миллиметров. Работают обычно от сети 220 Вольт. Форма штырьков позволяет лампе надежно фиксироваться в патроне со специальным замком. Для этого лампу достаточно просто повернуть в патроне.

Лампы с этим цоколем очень похожи на лампы с цоколем G4, только расстояние между центрами штырьков равно 6.35 миллиметров. Питание у таких ламп обычно осуществляется от сети 220 Вольт.

Расстояние между центрами штырьков 13 миллиметров. Такой цоколь встречается у трубчатых ламп T8, которые используются в светильниках типа армстронг, ЛВО, ЛПО, ЛСП и прочих.

Расстояние между штырьками 23 миллиметра. Лампы с таким цоколем часто применяют в настольных лампах, а также в светильниках для душевых и ванных комнат.

– это лампа аналогичная GX53. Отличается от нее лишь тем, что расстояние между центрами штырьков равно 70 миллиметров.

– имеет такое же расстояние между центрами штырьков, как и у лампы GX53 (то есть 53 мм). Вот только сами штырьки и разъемы для их подключения различны. Лампы G53 используются для направленного освещения, например, в торговых помещениях, кафе, ресторанах, галереях и т.д.

Бывают как галогеновые, так и светодиодные и используются для прожекторов. Цоколь с утопленным контактом. Самая распространенная длина таких ламп 78 или 118 миллиметров. Обычно длина указывается в маркировке ламп. Наиболее часто используются такие лампы (а соответственно и прожектора) для организации интенсивного освещения зданий, уличных баннеров, больших помещений, спортивных залов и т.д.

В виду того, что на рынке могут появлятся новые цоколи, то описание о них так же может попасть в нашу статью. Или если вы хотите, что бы мы описали какой-либо цоколь не отраженный в этой статье, то можете смело писть нам об этом и мы с радость сделаем это для вас.

Достоинства

Низкое потребление энергии (в 9-10 раз меньше, чем у ламп накаливания).
Период службы от 25 000 до 50 000 часов.
Возможность повторять типоразмер своих предшественников. Так, светодиоды производятся со стандартными цоколями E14, E27, G4, GU10 и GX53.
Отсутствие нагрева.
Отсутствие мерцания.
Перепады в сети или напряжения не вредят работе светильников.
Хорошая защищённость от повреждений и попадания пыли.
Широкий выбор производителей.
Разнообразие форм, характеристик и моделей продукции.
Возможность установки в любой тип светильника.
Возможность устанавливать в светильники с открытыми плафонами без потери эстетичности и привлекательности благодаря некоторым модификациям (натуральная свеча, свеча на ветру).
Постоянное улучшение продукции с применением новейших технологий.

Типы цоколей под LED-лампы

Резьбовой, Е (Эдисона)

Самый распространённый тип держателей. Буква Е прямо указывает на отца этой лампочки – Томаса Эдисона. Резьбовой цоколь – наиболее универсальный способ крепления не только из-за простоты, но и благодаря работе от напряжения 220 В.

Стандартная ЛЕД-лампочка с резьбовым разъёмом Е-27.

Известные модели ЛЕД-ламп с разъёмом типа Е:

Е5;
Е10;
Е12;
Е14 (миньон);
Е17;
Е27;
Е40.

Узнайте также: Чем отличаются цоколи Е14 и Е27.

Штырьковый, G

Не меньшим спросом пользуются светодиодные лампы с соединительными разъёмами, маркированными литерой G.

Такие держатели визуально похожи на вилку.

Чаще всего используются следующие модели:

GU3 (для сети 220 В или 12 В);
G4 (12 В или 24 В);
GU10 (поворотный цоколь);
G9 (для декоративных ЛЕД-ламп);
G13;
G23;
GX53 – лампочка с закручиваемым держателем, используется для установки в натяжные, подвесные, гипсокартонные потолки;
GX70 – отличается от GX53 только расстоянием между штырьками.

Телефонный, Т

Такой тип светодиодных лампочек в быту не используется. Сферы применения – электроника и промышленность:

пульты управления;
автоматические щитки;
электростанции.

Лампочки имеют продолговатый вид и напоминают колбу.

Цифра после буквы Т в маркировке показывает внешнюю ширину, которую замеряют по контактным пластинам.

Штифтовой, В

Этот тип держателя, по сути – усовершенствованная версия резьбовых цоколей Эдисона. Его сконструировали под более маленькие виды ламп, которые, если понадобится, можно быстро заменять. Штифтовой цоколь ЛЕД отличают круглые штифты, расположенные по бокам. С помощью этих деталей держатель вставляется в патрон.

Здесь хорошо виден один из штифтов.

Чтобы цоколь В «сел» в патрон, его необходимо легко прокрутить.

автомобильных фарах

Держатель с утопленным контактом, R

Цоколи типа R редко используются в LED-освещении. Эти держатели более характерны для галогенных и кварцевых лампочек. Чаще всего разъёмы с утопленным контактом применяют в небольших, лёгких светильниках, что входят в высокоинтенсивные осветительные системы. Простой пример подобной установки – уличные прожекторы.

Самая известная модель держателя с утопленным контактом – R7s. На маркировке после этих символов указаны числа 78 или 118. Это – общая длина лампы в миллиметрах.

Софитный, S

Маркировку с заглавной литерой S имеют софитные держатели. Они оборудованы контактами с обеих сторон

Автолюбители, конечно, знают о важности ламп с софитными цоколями для подсветки номеров. Помимо этого, S-цоколи используют для освещения зеркал, ванных комнат, а также сцен в театрах и концертных залах. Цифра после буквы S указывает на величину диаметра корпуса

Цифра после буквы S указывает на величину диаметра корпуса.

Типовой софитный цоколь.

Фокусирующий, Р

Основная задача этого типа цоколя заложена в самом названии. Кинопроекторы, прожекторы: все эти осветительные приборы невозможно представить без ламп с фокусирующими держателями. Главный нюанс конструкции таких соединений – специальная линза. Она собирает, а затем рассеивает световой поток в нужном направлении. Цифра в маркировке указывает на диаметр корпуса держателя.

Характеристики ламп с цоколем GX53

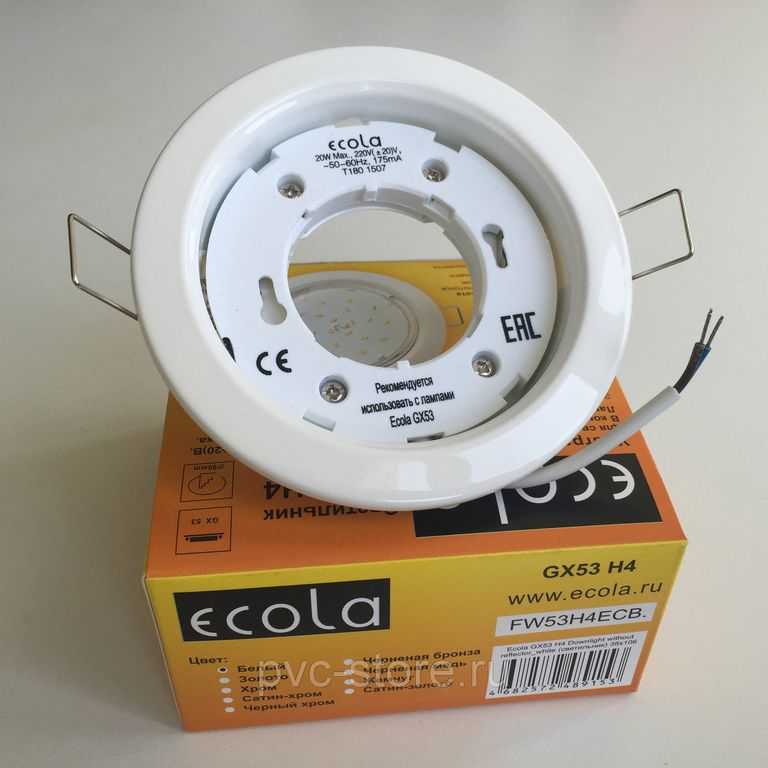

Эксплуатационные характеристики светодиодных элементов Ecola GX53 H4 можно охарактеризовать следующим образом:

Высокая экологическая безопасность – отсутствует выделение вредных паров, а также нет потребности, создавать специальные условия для последующей утилизации изделия.
Характерной особенностью является сравнительно невысокий уровень нагрева компонентов.
Моментальное включение, нет необходимости ждать, пока лампа придет в нужную для вас кондицию.

В том случае, когда имеет место проектирование, как подвесного, так и натяжного потолка, важно учитывать тот факт, что замена ламп диодами позволят уменьшить само межпотолочное пространство и отказаться в дальнейшем от необходимости устанавливать дополнительную теплоизоляцию

Выводы

Выбор между светодиодными лампами GX53 и GX70 может зависеть от мощности светильника, который вы собираетесь использовать

При выборе светодиодных ламп также важно учитывать цветовую температуру света, угол освещения, а также соответствие мощности лампы мощности светильника. Надеемся, что эта статья поможет вам выбрать подходящую светодиодную лампу для освещения вашего дома или офиса

В чем разница H7 и H11

H7 и H11 — это две различные лампы для автомобильных фар. Обе они имеют мощность 55 Вт, но при этом обеспечивают освещение на уровне 100 Вт. Это позволяет улучшить видимость на дороге и повысить безопасность, особенно в условиях плохой видимости или ночью. Однако существует некоторая разница между двумя типами ламп. H11 чаще всего применяется в фарах с более узким лучом света, тогда как H7 обладает более широким и более ярким светом. Также существует еще одна лампа HB3 (9005), которая имеет мощность 65 Вт и обеспечивает освещение на уровне 120 Вт. Она также может быть использована для улучшения видимости на дороге и повышения общей безопасности при вождении.

Как правильно должна стоять лед лампочка

Лед лампочка должна быть установлена правильно для того, чтобы обеспечить максимальную эффективность светового потока. Один из важных факторов — форма и расположение светодиодов должны быть схожи с нитью накала галогенной лампы. Без таких параметров большая часть света будет уходить в стороны и в глаза встречных водителей, что затрудняет видимость и повышает риск аварий. Кроме того, установка лед лампочки должна осуществляться в соответствии с инструкцией и рекомендациями ее производителя. Это обеспечит безопасную эксплуатацию устройства и улучшит качество света для водителя. В случае необходимости, лучше обратиться к специалистам, которые помогут правильно установить лампочку и обеспечить компактное и удобное размещение.

Сколько кг выдерживает закладная под натяжной потолок

Закладная под натяжной потолок из пластика, толщиной 5 мм, на практике выдерживает конструкцию весом до 12 кг. Однако, если установить несколько крюков диаметром 1 см на брус толщиной 10 см, то возможно закрепить люстру весом до 400 кг. Это связано с тем, что древесина способна выдерживать такие нагрузки на выдергивание

Таким образом, если вам нужно установить тяжелый предмет под натяжным потолком, важно учитывать не только толщину закладной, но и качество и прочность крепящих элементов. В случае с крюками, они должны быть достаточно крепкими и диаметром не менее 1 см, а сам брус должен иметь толщину 10 см для гарантии максимальной безопасности и надежности конструкции

Куда подходят лампы H1

Лампы H1 являются светодиодными и применяются в автомобильных фарах. Они подходят как для освещения дороги на ближнем, так и на дальнем свете. Многие автомобили используют лампы H1 в фарах главного света, поскольку они обладают высокой яркостью и могут светить на дальние расстояния. Также эти лампы используются в противотуманных фарах, которые помогают водителю видеть на дороге в условиях плохой видимости. Светодиодные лампы H1 не только обеспечивают хорошую видимость на дороге, но также имеют долговечность и низкий уровень энергопотребления. В целом лампы H1 считаются надежными и качественными опциями для автомобильных фар.

Заключение

Изначально лампы цоколь gu 10 были разработаны для ламп галогенного типа. С течением времени они стали все чаще применяться в светодиодных конструкциях. Сегодня диоды полностью заняли ведущее место в освещении разного типа помещений.

Благодаря регулярным разработкам, стало возможным не применять в использовании блоков питания, так как лампа свободно получает энергию напрямую из обычной сети. Задержек с включением не наблюдается. Свет начинает поступать мгновенно с необходимой мощностью.

Непрерывно конструкция может излучать потоки 20 000-50 000 часов. Отсюда следует вывод, что лампочка может прослужить более 15 лет, что является прекрасным показателем для повышенного уровня цены.
