Введение
Древесная пыль и иной технический мусор хоть и кажется безобидными на первый взгляд, но на самом деле таят в себе много разных опасностей, как для мастера, так и для оборудования. Например, продолжительная работа без средств защиты, предотвращающих попадание пыли в органы дыхания, может вызвать серьезные осложнения с дыхательными путями, ухудшить обоняние и пр. Кроме того, и инструмент, находящийся в мастерской под воздействием пыли может быстро выйти из строя. Это происходит по тому, что:
- пыль, смешиваясь со смазкой внутри инструмента, образует смесь, совершенно непригодную для смазывания движущихся частей, что в результате приводит к перегреву и дальнейшей поломке
- пыль может затруднять вращение движущихся частей инструмента, что приводит к дополнительным нагрузкам, перегреву и выходу из строя,
- пыль забивает воздуховоды, предназначенные для вентиляции нагретых частей инструмента и отвода тепла от них, в результате снова перегрев, деформация и выход их строя.
Таким образом, вопрос качества удаления продуктов пиления и в целом уборки помещения стоит очень остро. Современный электроинструмент снабжен системами отвода пыли и стружки непосредственно из зоны пиления, что не позволяет пыли распространяться по мастерской. В любом случае для процесса пылеудаления нужен пылесос (или стружкосос)!
Тем не менее, бывают случаи, когда уже есть бытовой пылесос и проще его модернизировать и решить проблему сбора строительного мусора в помещении. Для этого нужно использовать циклонный фильтр – делается он за полчаса при наличии всех необходимых элементов.
Изготовление циклона из бочки
Если дома имеется современный пылесос, соединить его с ведром по принципу «Урала» не получится из-за особенности конструкции и другой формы. Циклон для такого агрегата изготавливают как отдельно подключающийся шлангами фильтр. Мусоросборник удобнее сделать с пластиковой бочки, имеющей резьбовую крышку. Принцип изготовления аналогичен, но дополнительно понадобится новый масляный фильтр от автомобиля. Ровные патрубки заменены ПВХ коленами с углом 45о и 90о.
Сборку циклона осуществляют в следующей очередности:
На крышке бочки по центру вырезают отверстие для колена 90о. Из оцинкованной листовой стали отрезают три полосы. Заготовки с одной стороны соединяют шпилькой. Лепестки выгибают пирамидой, свободные концы которой фиксируют болтами к крышке вокруг отверстия.
Колено вставляют в отверстие, герметизируют горячим пистолетом или клеем. На пирамидальный держатель надевают машинный масляный фильтр, зажимая гайкой с широкой шайбой.
Для защиты от пыли фильтр обматывают капроновым чулком. Вокруг делают из оцинковки отбойник, защищающий от ударов крупного мусора.
В боковой стенке бочки прорезают отверстие. Колено с углом 45о вставляют поворотом вниз. Внутри бочки патрубок фиксируют к боковой стенке хомутом. Стык тщательно герметизируют.
Все элементы циклона готовы. Крышку с фильтром накручивают на бочку. Верхний патрубок соединяют шлангом с пылесосом, а к боковому выходу подсоединяют гофру для втягивания мусора.

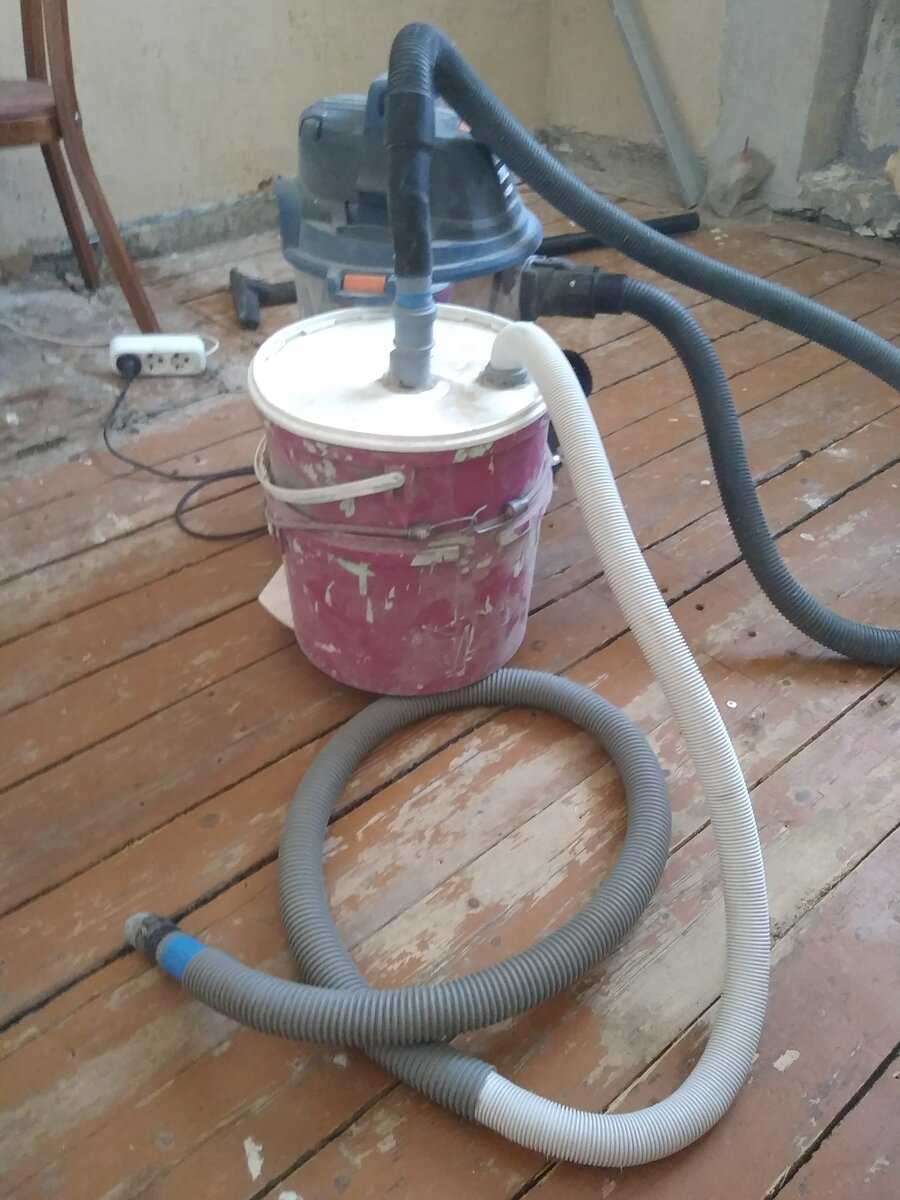

Самодельный циклон из бытового пылесоса
Первый метод уже довольно давно представлен в интернете и на ютубе. Вы без труда сможете найти множество роликов с подобными самодельными циклонами.
Однако у профессиональных строителей они вызывают вполне закономерные вопросы и скепсис. Поэтому следует сразу же оговориться, что подходят они большей частью для уборки стружки от дерева.
А вот с цементной пылью подобными девайсами лучше не работать. Под нее более «заточен» второй вариант.
Основная «фишка» которая позволит вам спокойно засасывать килограммы мусора, древесные, металлические опилки и при этом не беспокоиться о частой смене фильтрующих мешков, заключается в самодельном «сепараторе».
Его то и нужно будет сконструировать из нескольких комплектующих. Для всей сборки вам понадобятся:
- обычный пылесос
- плотное пластиковое ведро с крышкой
Лучше всего здесь подойдет ведро от шпатлеки Шитрок. Его тяжелее сплющить вакуумом.
- пластиковая канализационная труба d-40мм
- полипропиленовый канализационный отвод под 90 градусов диаметром 40мм
- коронка 40мм или канцелярский нож
Первым делом по центру крышки ведра высверливаете или аккуратно вырезаете сквозное отверстие под трубку.
Втрое отверстие размечаете ближе к краям крышки, там где ребро жесткости.
Если у вас нет специальной коронки, то предварительно протыкаете шилом намеченную окружность и аккуратно прорезаете ее канцелярским ножом.
Края при этом получатся неровными, но их можно обработать круглым напильником.
В эти отверстия вставляются два канализационных отвода. Чтобы они надежно держались и не было дополнительного подсоса воздуха, их лучше приклеить.
Для этого сначала обработайте края трубки наждачкой или напильником, дабы создать шероховатую поверхность.
Ту же самую операцию проделываете с крышкой.
После этого, вставляете во внутрь крышки трубки и наносите толстый слой клея термопистолетом.
Клея не жалейте. Это поможет создать в этих местах хорошую герметичность и плотно закрыть все щели.
Есть правда еще один вариант, при котором можно обойтись и вовсе без клея и фановых труб. Для этого закупите в Леруа Мерлен резиновые переходные муфты.
Они бывают разного диаметра. Подбирайте по размерам своего шланга.
Например в муфту 40/32 плотно вставляется трубка от шланга 35мм. А вот в 40мм трубе она будет болтаться. Придется что-то подматывать и колхозить.
На ту трубку, которая находится с краю крышки, одеваете канализационный отвод на 90 градусов.
На этом конструкция сепаратора можно сказать практически готова. Устанавливаете крышку с отводами на ведро.
Шланг для забора воздуха от пылесоса вставляется в центральное отверстие.
А тот кусок, которым вы будете собирать весь мусор и пыль, втыкаете в угловое соединение.
Желательно чтобы в трубках присутствовали уплотнительные кольца по размеру гофрошлангов пылесоса.
На этом вся сборка окончена. Можно включать пылесос в сеть и пользоваться.
Вот наглядное видео изнутри ведра подобной конструкции. На нем прекрасно видно как опилки всасываются в сепаратор, но не могут из него вырваться и попасть в пылесос.
Принцип работы здесь следующий. Засасываемая в емкость крупнодисперсная пыль падает на дно емкости. При этом она не попадает в ту зону, где непосредственно происходит откачка воздуха.
Помогает в этом деле три фактора:
гравитация
трение
центробежная сила
Они то и заставляют мусор вращаться внутри ведра прижимаясь к его стенкам, а затем падать на дно. И только мелкая фракция попадает непосредственно в пылесборник пылесоса.
Обычно такой циклон на заводских конструкциях имеет форму конуса, но и цилиндрические экземпляры тоже зачастую неплохо справляются с этой задачей.
Правда чем выше будет ведро, тем лучше будет работать установка. Многое тут зависит от правильного сопряжения конструкции емкости и мощности пылесоса. Вот табличка от китайских циклонов по правильному подбору диаметра шлангов и мощности агрегатов.
В цилиндрических ведрах вход тангенциального потока воздуха осуществляется не через криволинейную боковую стенку, а через плоскую крышку. Собрать такой девайс на порядок проще.
Кроме того, если у вас есть несколько ведер, можно их использовать поочередно. Просто снимаете крышку с одного и переставляете на другое. Причем это сделать даже проще чем в громоздких циклонах.
Далее в самом конце работы просто выносите разом заполненные емкости. Это здорово экономит время.
Если у вас мощный пылесос, вместо пластикового ведра из под эмульсионной краски, лучше использовать металлический бачок такой же формы. Иначе ведро будет схлопываться и его будет плющить.
Выручает в этом деле регулятор мощности. Если он конечно присутствует в вашей модели.
Циклон с фигурной вставкой
Берут два пластиковых ведра – 5 и 10 литров. Сборку циклона производят следующим образом:
- У 5 литрового ведра срезают ножом верхний бортик.
- Ёмкость переворачивают и ставят на лист фанеры. Карандашом обводят ведро.
- Циркулем отмечают ещё одну окружность, с радиусом больше на 30 мм.
- Внутри кольца коронкой прорезают два отверстия и наносят контур фигурной вставки.
- Полотно лобзика заводят поочерёдно в эти отверстия и вырезают фигурную вставку и фиксирующее кольцо. Вставка представляет собой незаконченный круг с расширенным основанием (100 мм).
- Кольцо прикладывают к тыльной стороне крышки большого ведра и делают карандашом обвод.
- Середину крышки вырезают ножом.
- Дрелью просверливают отверстия вверху малой ёмкости.
- Фиксирующее кольцо одевают на ведро. Шуруповёртом ввинчивают саморезы через дырочки ведра в кольцо.
- На фиксирующий пояс накладывают круг крышки от 10 литрового ведра бортиком вверх.
- Круг от крышки крепят саморезами к фиксирующему кольцу.
- В корпусе циклона делают коронкой 2 отверстия ø 40 мм – сбоку и сверху.
- Из фанеры вырезают квадрат, в котором коронкой делают проём того же диаметра. Рамку кладут на крышку корпуса циклона, совмещая отверстия. Рамку закрепляют саморезами изнутри крышки.
- Фигурную вставку устанавливаю чуть ниже фиксирующего кольца. С внешней стороны ёмкости ввинчивают саморезы, которые входят в тело вставки.
- В рамку вставляют ПВХ трубу, которая нижним концом не доходит до фигурной вставки на 40 мм. Вверху труба должна выступать на высоту 40 мм над поверхностью крышки.
- Боковое отверстие корпуса циклона расширяют в форме горизонтальной капли.
- В проём вклеивают термоклеем угловой ПВХ патрубок.
- Корпус стружкоотсоса одеваю на большое ведро (накопитель), защёлкивая крышку.
- В верхний вывод вставляют шланг пылесоса. Боковой патрубок соединяют шлангом с мусорособирающим соплом.
- Все швы соединений заделывают клеевым пистолетом либо шприцем с герметиком. Устройство готово к работе.
У многих может возникнуть вопрос – для чего нужна фигурная вставка? Вставка формирует правильное направление воздушного потока внутри циклона. В тоже время горизонтальная площадка отбивает напор воздуха вверх и даёт возможность опилкам и прочему мусору постепенно оседать в накопителе.

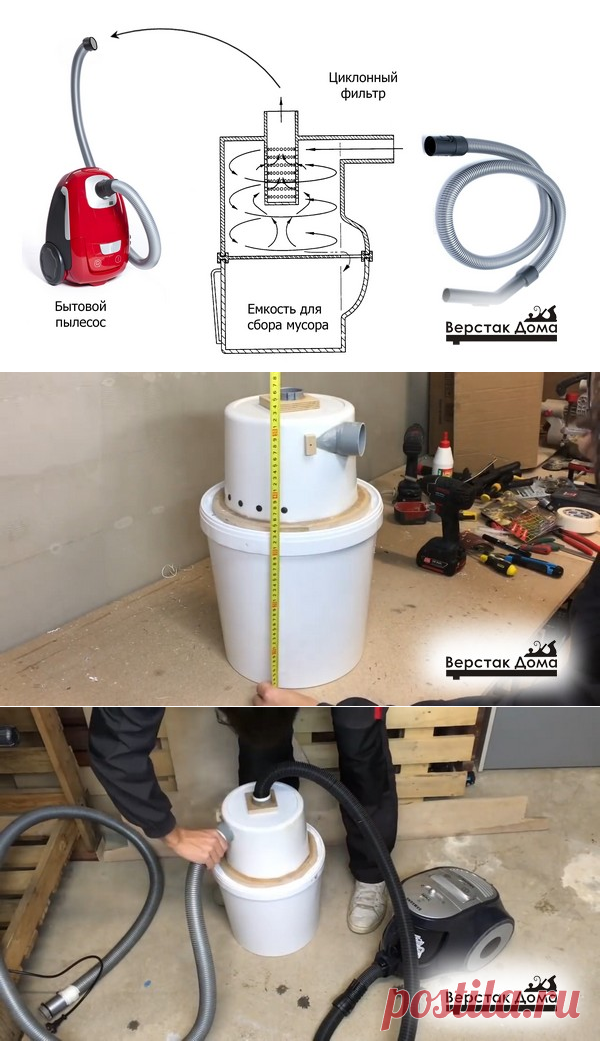

Изготовление циклонного фильтра
Создание самодельного стружкососа складывается из ряда этапов:
- Создание фиксирующего кольца и фигурной вставки
- Установка фиксирующего кольца
- Установка бокового патрубка
- Установка верхнего ввода
- Установка фигурной вставки
- Сборка циклонного фильтра
Создание фиксирующего кольца и фигурной вставки
Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).
Делаем разметку — ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.
Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.
Разметку лучше делать точно или в худшем случае «на глаз».
Выпиливаем получившиеся детали электролобзиком.
В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.
Установка фиксирующего кольца
Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить фанеру.
Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.
И вырезаем ножом.
Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.
Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра
Установка бокового патрубка
Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра
Обратите внимание, что верхней частью малого ведра теперь стало его дно
После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.
Патрубок сажаем на герметик и фиксируем саморезом.
Установка верхнего ввода
Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.
Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.
Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.
Установку верхнего патрубка производим без дополнительного крепления – просто на герметик.
Установка фигурной вставки
Фигурная вставка — очень важный компонент самодельного стружкососа, она должна быть закреплена внутри циклонного фильтра, как показано на фото.
Крепление производится с помощью саморезов через наружную стенку циклона.
Сборка циклонного фильтра
Сборка предельно проста – получившуюся конструкцию нужно просто одеть на большое ведро. Итоговая высота изделия составляет 520 мм.
Затем необходимо правильно подсоединить воздуховоды:
- Верхний патрубок – к бытовому пылесосу
- Угловой отвод, входящий сбоку под углом – к шлангу.
Самодельный циклонный пылесос (стружкосос) готов.
Расчеты Циклона

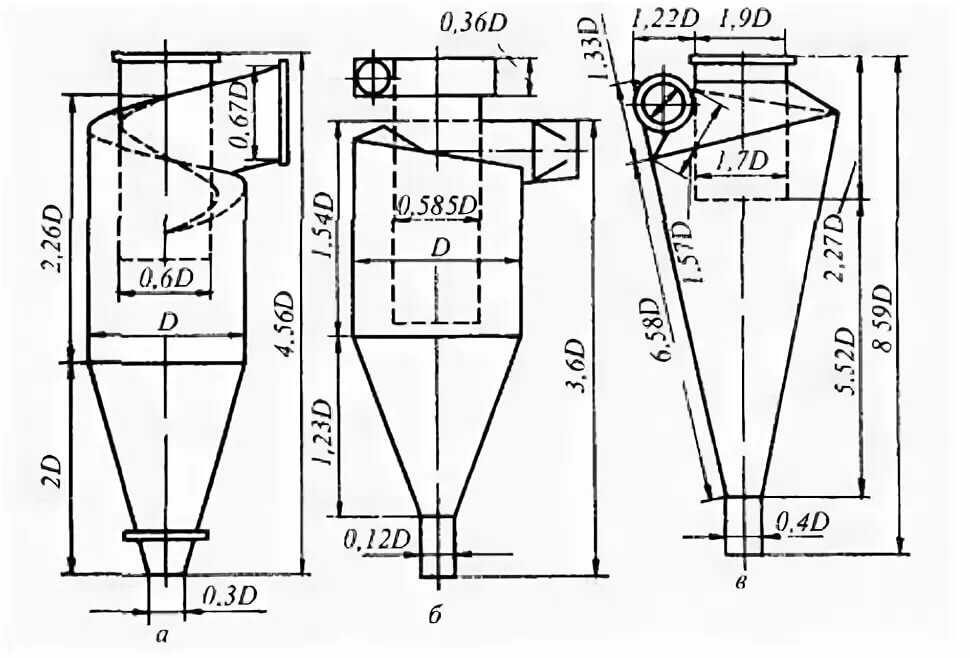

Рассмотрим простой вариант расчета и основные чертежи самодельного циклонного фильтра, который предназначен для работы с пылесосом. Классическое устройство состоит из двух частей. Первая предназначена для закручивания воздуха, вторая – конусообразная, направляет мусор в емкость, в результате чего он там запирается.
На фото приведен чертеж и расчет фильтра под входную и выходную трубу сечением 50 мм. Для увеличения производительности в качестве входного элемента рекомендуется использовать трубу прямоугольной формы 100х50 мм. Если таковую найти не удастся, то можно обойтись и 50 мм.
В верхней части изделия располагается выходная труба, предназначенная для подключения пылесоса
Особое внимание следует уделить тому, насколько эта труба должна быть заглублена. От этого напрямую зависит качество фильтрации

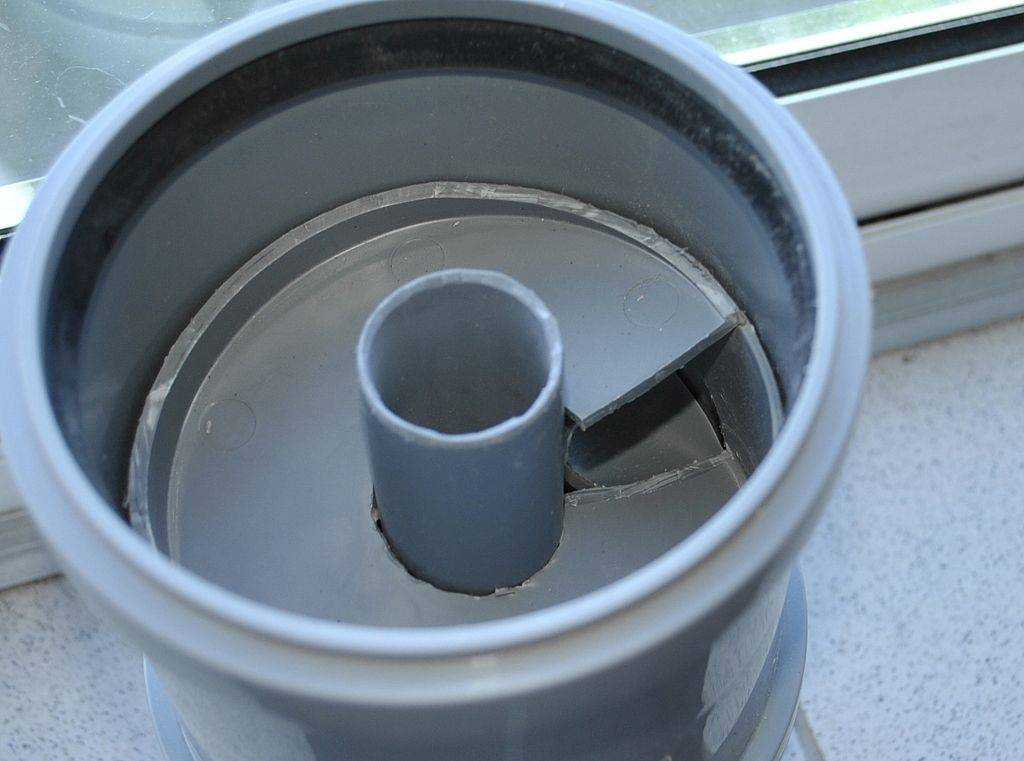

Чтобы улучшить направление воздушного потока, вокруг выходной трубы делают рампу, которая улучшает закручивание. Рампа имеет вид шнека, состоящего из одного витка с внутренним диметром, равным выходной трубе и внешним, соответствующим размеру корпуса.
Согласно приведенным формулам, рассчитываются витки шнека. В процессе изготовления этого узла нужно предусмотреть способ монтажа к корпусу, выполнив необходимые сгибы.
Принцип работы циклона
Люди, бывшие на территории промышленных предприятий, обращали внимание на конусные сооружения, обращённые своей вершиной вниз. Это промышленные циклоны, предназначенные для очистки загрязнённого воздуха
Проблема создания циклонного фильтра своими руками волнует хозяев домашних мастерских.
Работа циклона заключается в следующем:
- Замусоренный воздушный поток по шлангу поступает из сопла станка в обособленную камеру;
- В ёмкость воздух попадает через боковой патрубок, установленный вверху корпуса циклона;
- Вверху корпуса к вертикальному воздуховоду подсоединён гибкий шланг, состыкованный с пылесосом;
- Пылесос обеспечивает тягу воздушному потоку внутри устройства;
- В камере создаётся вихревой поток, движущийся спирально вдоль стенок камеры – сверху вниз;
- Твёрдые частицы падают вниз в отверстие камеры и попадают затем в мусоросборник;
- Очищенный воздух устремляется вверх, проходя через фильтр, поступает в шланг пылесоса;
- По окончании работ из накопителя удаляют скопившийся мусор (стружку и пыль).
Можно приобрести готовое изделие для очистки воздуха от загрязнений (опилки, пыль и мусор), но простота устройства привлекает многие умы к изготовлению циклона своими руками. Многообразие подсобного материала, а также доступность универсальных инструментов позволяет создавать циклоны самых разных моделей.
Сделанный своими руками фильтр не отнимает много времени и экономит денежные средства. Представим несколько вариантов изготовления циклонных фильтров своими руками.
Типы пылесосов в зависимости от целевого назначения
Подавляющее большинство выпускаемых пылесосов предназначено для уборки жилых помещений. Но есть клининговая техника, имеющая другое узкоспециализированное назначение. В первую очередь речь идет о строительных и автомобильных пылесосах.
Строительные пылесосы
Строительный пылесос на первый взгляд ничем кроме габаритов не отличается от обычного бытового. Однако, обладая таким же принципом действия и схожим устройством, он все же предназначен для решения совсем других задач.
Бытовому пылесосу, неплохо справляющемуся с обычной домашней пылью, мелкие камушки окажутся, скорее всего, не под силу. Хуже дело будет обстоять, если на его пути окажется мелкофракционная строительная пыль: ее он, конечно, легко «поглотит», но также легко «выплюнет» из себя вместе с потоком воздуха. Самое печально, что часть «непереваренной» пыли попадет в двигатель, что с большой вероятностью станет причиной выхода техники из строя.
Строительный же пылесос изначально рассчитан на сбор больших объемов производственно-строительных отходов – стружки, мелких камней, древесной или цементной пыли и т.д. Это возможно благодаря тому, что такой пылесос обладает особо мощным двигателем, высокоэффективной многоступенчатой системой фильтрации, увеличенным объемом пылесборника, большим, чем обычно, диаметром шланга.
Автомобильные пылесосы
Автомобильный пылесос, как следует из его названия, предназначен для чистки салона машины. Благодаря своим компактным размерам, он позволяет добраться до самых труднодоступных мест. Некоторые автопылесосы способны всасывать жидкость, что особенно полезно зимой, когда на ковриках машины скапливаются целые лужи от растаявшего снега.
Работать автомобильный пылесос может либо от бортовой сети автомобиля, либо от аккумулятора. Для работы первой разновидности требуется лишь подключение к прикуривателю. Аккумуляторные автопылесосы требует постоянной подзарядки, но зато при необходимости могут быть использованы и за пределами автомобиля.
