Утеплитель для газового дымохода: варианты теплоизоляции и технология утепления дымовых труб

Способы утепления дымовой трубы из металла

Дымоходы разных типов и конструкций требуют различных методов утепления. Существуют типы изоляции в зависимости от назначения дымохода.

Чем обмотать печные или каминные металлические трубы дымохода?

Стальные дымоходы могут использоваться для декоративных печей и каминов, не выполняющих функцию постоянного источника отопления. Изолировать такой дымоход достаточно слоем штукатурного раствора. Этот метод применяется в основном для утепления дымоходов из кирпичной кладки, но возможна и вариация, рассчитанная для металлических труб.

Смесь готовится из специальной смеси и воды. Технологически верным будет сначала влить воду в ёмкость для размешивания, а уже после добавить туда сухую смесь. После взбивания строительным миксером должна получиться однородная плотная масса.

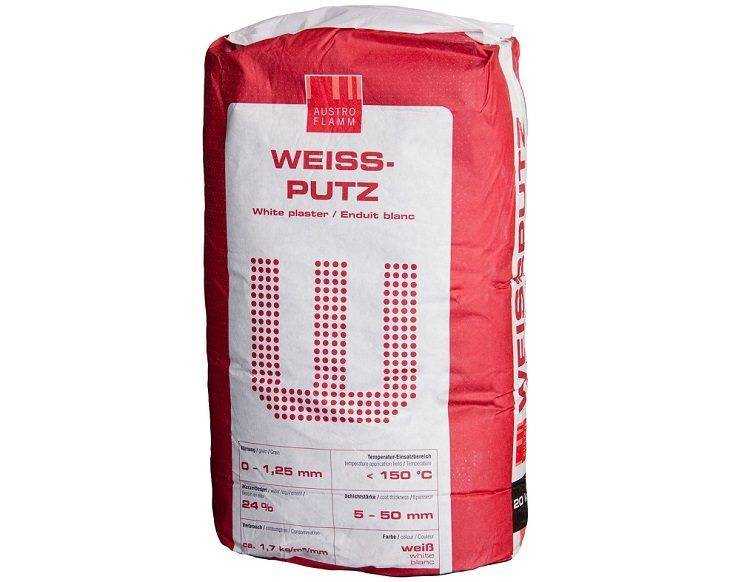

Для утепления трубы камина или декоративной печи можно применить специальную штукатурку

Раствор наносится на изолируемую поверхность пятнами при помощи шпателя. Комки раствора необходимо распределить равномерно по всей площади трубы. Эти участки нужны для закрепления на них армирующего каркаса сетки из стекловолокна. Без каркаса толстый слой штукатурки может в скором времени растрескаться и прийти в негодность.

На армирующий каркас сначала наносится черновой слой штукатурки, прилегающий к воздуховоду. После наложения основной толщины штукатурки можно формировать чистовой отделочный слой.

Чем изолировать металлические трубы дымохода газового котла?

Утепление функциональных дымоходов своими руками можно осуществить с помощью конструкции типа «сендвич». Этот способ является наиболее популярным и эффективным в плане защиты конструкции от конденсата и экономии энергии. Конструкция сендвич-дымохода состоит из двух металлических труб и слоя минеральной ваты между ними. Причём труба с большим диаметром в данном случае является защитной гильзой, меньшая же труба и будет дымоотводом.

Утепленная таким способом труба для дымохода не является пожароопасной, так как слой обмотки защищён нержавеющей сталью или оцинкованным железом.

Минеральной ватой можно утеплить и внутреннюю, и наружную часть дымохода

Формирование конструкции сендвич-дымохода происходит в несколько этапов:

• в кровельных перекрытиях и самой кровле выполняются отверстия, диаметр которых будет на 25 см больше дымоходной трубы;

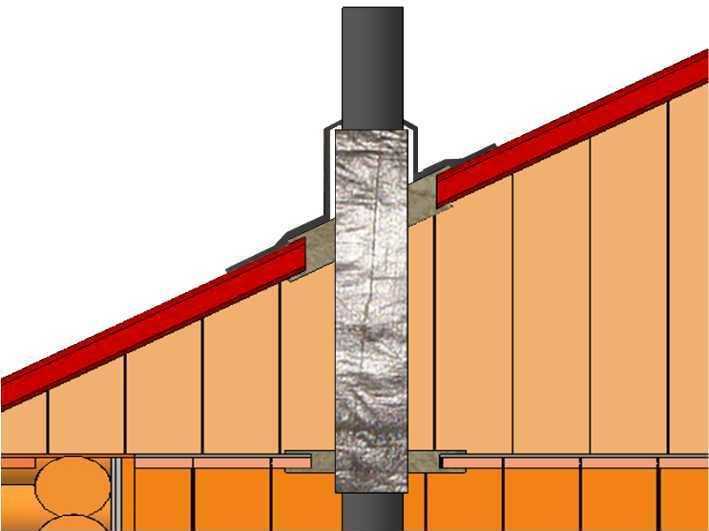

• металлический дымоход следует изолировать слоем базальтовой ваты (более практичной разновидности минеральной ваты) толщиной не менее 5 см. Обмотка происходит внахлёст;
• утеплитель фиксируется с помощью стальной проволоки, которую необходимо несколько раз обернуть вокруг трубы;
• надевается кожух из трубы большего размера. Если кожух был сделан из листа тонкого железа, он фиксируется с помощью адгезивной ленты и стяжных ремней.

Убедившись, что изоляция была проведена правильно и не осталось незафиксированных стыков, можно надевать утепленные трубы на патрубок печи через отверстие в кровле. После окончания монтажных работ по соединению дымохода с источником отопления, необходимо заполнить негорючим материалом лист металла, окружающий стояк. Для этого используется керамзит, асбест или глина.

На сегодняшний день существует немало вариантов, как утеплить трубу дымохода. Эти работы можно провести самостоятельно, выбрать утеплитель для дымоходных труб тоже достаточно просто. Главное, чтобы конструкция дымоотводной системы соответствовала всем необходимым требованиям. В противном случае теплоизоляция может стать абсолютно бессмысленной тратой средств.

Вертикальный коаксиальный дымоход для газового котла

Коаксиальный дымоход — сравнительно новое решение в выводе наружу продуктов сгорания от газового котла. Минус топливных котлов в сравнении с электрическими – меньший КПД.

Солидная часть тепла уходит через дымоход на улицу вместе с продуктами сгорания. Полностью ликвидировать этот недостаток не получится, но сократить теплопотери можно. Эффективное решение проблемы – коаксиальный дымоход для газового котла.

Что такое коаксиальный дымоход для газового котла, каково его устройство и принцип функционирования?

Коаксиальная труба к газовому котлу – сдвоенная. Два полых цилиндра с разными сечениями, помещенные один в другой. Расстояние между стенками труб несколько сантиметров. Внутренняя полость предназначена для вытяжки, наружная – для забора с улицы воздуха, необходимого для работы горелки.

Таким образом, воздух поступает на горелку уже подогретым – разогревается от стенки цилиндра с горячим дымом (виды газовых горелок для котлов отопления ). Дополнительная энергия на разогрев воздуха не уходит. Одновременно с этим «холодный» наружный цилиндр охлаждает внутренний «горячий» – снижает пожароопасность конструкции. Вывод канала делают сквозь стену рядом с котлом.

• коаксиальный дымоход для газового котла вертикальный имеет большую длину уличного отрезка и сильно остывает. Такие трубы нуждаются в утеплении. Есть конструкции с тремя каналами вместо двух, наружный заполняют теплоизолятором – базальтовой ватой;
• тягу улучшают за счет встроенного вентилятора;
• систему оснащают конденсатосборником, насадками против обледенения.

Дымоходы для газовых котлов коаксиальные могут использоваться как индивидуальные и коллективные (как правильно сделать дымоход для газового котла ).

Первые обслуживают котлы в частном доме или квартире. Вторые планируются на этапе проектирования многоквартирного дома.

В обоих случаях необходим тщательный расчет теплоэффективности системы и точное соблюдение правил монтажа в соответствии со СНиП.

Возможности установки

Правила монтажа коаксиального дымохода для газового котла рекомендуют подключение к следующим типам агрегатов:

• конденсационные котлы;
• турбированные с закрытой топкой;
• парапетные котлы и конвекторы.

В некоторых случаях коаксиальные дымоходы для котлов из нержавеющей стали можно монтировать на агрегаты с атмосферными горелками. От количества контуров возможность установки не зависит.

Рекомендации по выбору дымохода указаны в инструкции по монтажу котла: если у него предусмотрены раздельные каналы для забора воздуха и отведения дыма, коаксиальная труба для газового котла не используется.

Напольные котлы с коаксиальным дымоходом могут иметь мощность не более 40 киловатт (напольные газовые котлы для отопления дома ). При большей мощности дымоход не обеспечивает достаточную тягу, усиливается образование конденсата, на внешнем участке образуются наледи.

Газовый котел Навьен — инструкция по ремонту

При выборе дымоотводящей системы следует учитывать бренд изготовителя котла. Например, у оборудования Buderus, Viessmann, Baxi патрубки нестандартные, потребуются дымоходы этих же фирм.

Разновидности дымоходов

По материалу изготовления дымоходы подразделяются на алюминиевые, пластиковые, из нержавейки. В России популярностью пользуются пластик и нержавейка.

Газовый котел с коаксиальным дымоходом из пластика обычно конденсационный. Труба двухканальная, изготовлена из термостойкой пластмассы. Температура дыма – до 205 градусов. Такие дымоходы недорогие, легкие, их легко устанавливать. Минус – недостаточно высокая долговечность.

Подключение к котлам не конденсационного типа не рекомендуется, т.к. их температуры выше. К конденсационным нельзя подключать обычные дымоходы.

Нержавейка выдерживает температуры до 550 градусов, она долговечна и кислотоустойчива. Эти трубы бывают утепленными и неутепленными.

При монтаже коаксиальных дымоходов для газовых котлов двухканальных необходима теплоизоляция.

Первый тип обладает улучшенной аэродинамикой, может использоваться в качестве коллективного в многоквартирном доме, можно подключать к котлам с атмосферной горелкой. Долговечность – от 30 лет.

Схема вертикального коаксиального дымохода для газового котла подразумевает вывод вдоль фасадной стены на крышу. В других случаях труба выводится сквозь наружную стену и заканчивается там.

Схема вертикального коаксиального дымохода:

Способы утепления газового дымохода

Утепления требует только та часть дымохода, которая расположена на улице или на неотапливаемом чердаке. При этом трубы, закрепленные на фасаде здания, нужно изолировать полностью, включая и горизонтальный участок, проходящий через стену.

Выбор способа утепления определяется материалом, из которого устроен газовый дымоход. Работы по утеплению дымохода от газового котла зависят не только от его конструкции, но и от выбранного материала.

Утепление асбоцементного газового дымохода

Утеплить асбоцементную трубу можно тремя принципиально различными способами. Для их реализации подойдут минеральная вата, кирпичная кладка или штукатурка.

Утепление кирпичной кладкой

Утепление кирпичной кладкой с заполнением пустот сыпучим утеплителем допускается, однако процесс довольно трудоемкий и отнимает массу времени.

К такому способу прибегают чаще всего в том случае, если уже имеется кирпичный дымоход, а асбоцементная или стальная оцинкованная труба используется в качестве гильзы.

Утепление дымоходной трубы оштукатуриванием

Асбоцементная труба обладает высокой адгезией, поэтому в качестве утепления можно прибегнуть к оштукатуриванию. Перед выполнением работ на трубе необходимо закрепить армирующую сетку.

Раствор готовится по следующей пропорции:

• 3 части просеянного шлака;
• 1 часть цемента;
• 2 части извести с водой.

Раствор должен иметь густую пластичную консистенцию. Первый слой наносится толщиной 20-30 мм. Все последующие слои наносятся только после высыхания предыдущего. Перед окрашиванием или побелкой поверхность штукатурки нужно отшлифовать, а появившиеся трещины – зашпаклевать.

Утепление минеральной ватой

Проведение работ сводится к закреплению с внешней стороны трубы слоя минеральной ваты. Перед началом работ трубу нужно очистить от пыли и зафиксировать слой рулонного утеплителя при помощи хомутов. Учитывая, что минеральная вата способна поглощать влагу, рекомендуется скрыть ее под кожухом из оцинкованной стали.

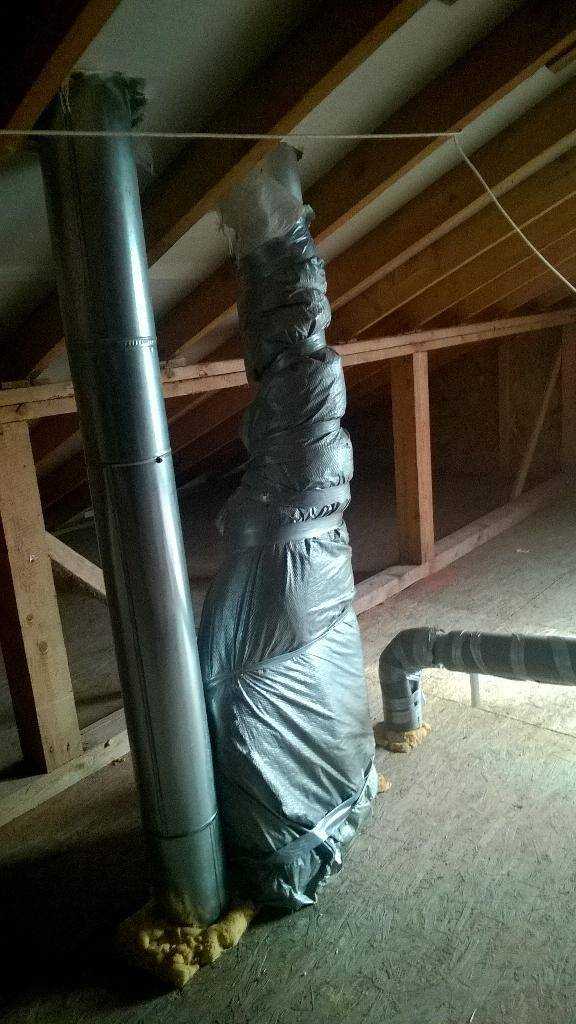

В целях экономии в пределах чердака можно обойтись и без стального кожуха, а вот под воздействием атмосферных осадков срок службы минеральной ваты вряд ли превысит 2-3 года.

Утепление стального дымохода

Дымоходы из нержавеющей стали – это по сути две трубы разного диаметра, пространство между которыми заполнено утеплителем. Можно приобрести уже готовую конструкцию в виде сэндвич-трубы. В этом случае достаточно проведение монтажных работ без утепления, так как утеплитель уже установлен изначально.

Но стоимость сэндвич-труб достаточно высока, чтобы сэкономить можно соорудить аналогичную конструкцию самостоятельно. Для этого достаточно внутреннюю трубу обернуть рулонным утеплителем из минеральной ваты либо использовать готовую скорлупу или цилиндры из такого же материала. Вместо нержавеющей стали внешняя труба может применяться из оцинковки.

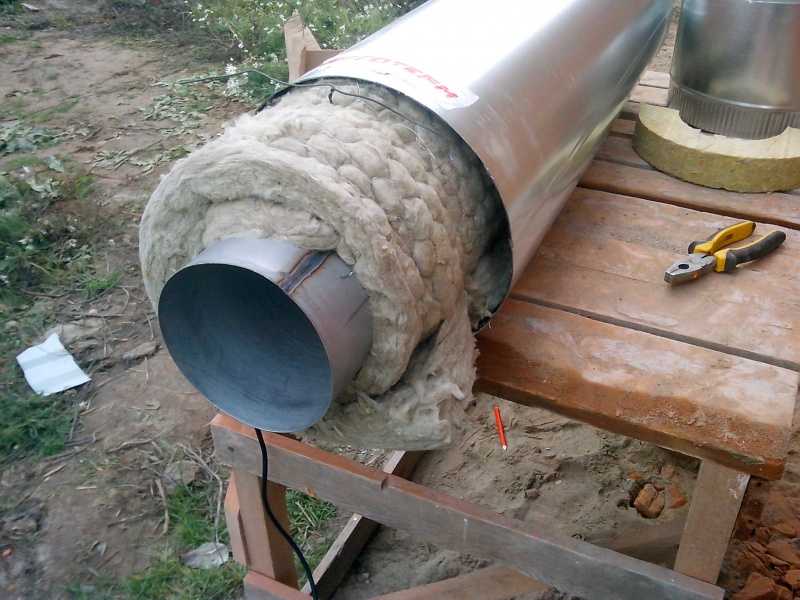

Для закрепления минеральной ваты на внутренней стальной трубе лучше всего использовать специальные хомуты

Еще один способ, позволяющий выполнить утепление в пределах чердака – это устройство деревянного короба с применением засыпки. В качестве сыпучих материалов можно использовать шлак, песок, керамзит.

Просто выполнить утепление стальной трубы устройством деревянного короба с засыпкой из керамзита

Важно исключить контакт возгораемых материалов с нагревающимися поверхностями. В местах соприкосновения короба с кровлей или обрешеткой необходимо установить защиту из стальных листов для предотвращения возгорания. В местах соприкосновения короба с кровлей или обрешеткой необходимо установить защиту из стальных листов для предотвращения возгорания

В местах соприкосновения короба с кровлей или обрешеткой необходимо установить защиту из стальных листов для предотвращения возгорания.

Утепление кирпичного дымохода

Кирпичный дымоход традиционно утепляется оштукатуриванием с предварительным закреплением армирующей сетки. Достоинства такого способа состоят в невысокой стоимости, недостатки – в низкой эффективности. Потери тепла снижаются не более чем на четверть.

Облицовка оштукатуренного дымохода натуральной сланцевой плиткой не только предохранит дымоход от разрушения, но и придаст ему оригинальный эстетический вид

Повысить эффективность утепления кирпичного дымохода можно с помощью матов из минеральной ваты.

Утеплитель должен плотно прилегать к оштукатуренному дымоходу, так исключается появление мостиков холода. С учетом того, что минеральная вата легко впитывает влагу, ее нужно накрыть слоем пароизоляционной пленки с последующим закреплением строительным скотчем.

Как правильно утеплять дымоходы разной конструкции

Дымоходы отличаются не только разными конструкциями: печная труба существенно отличается от трубы газового котла, но и выполнены они из различных строительных материалов. Соответственно утепление газовых дымоходов несколько отличается от утепления печных конструкций.

Рассмотрим наиболее распространенные дымоходные трубы: , и . Но для начала необходимо определиться с материалом, который используют для утепления дымоходных конструкций.

Чем утеплить дымоходную трубу снаружи

При утеплении дымоходов категорически запрещается использовать горючие материалы!

Выполнять работы по утеплению можно любым материалом, кроме вышеуказанного, это может быть стекловата, шлакобетонные плиты, волокнистые утеплители.

Для самостоятельного утепления дымоходной трубы рекомендуют материал, который можно закрепить в одиночку, в основном это удобные рулонные утеплители.

Нередко представление об утеплении дымохода заключается в обычной обертке трубы, чаще всего звучит вопрос: чем обмотать дымоход? Однако, не все так просто — монтаж каждого изоляционного материала предполагает конкретную технологию.

Дымоход зачастую утепляют снаружи, это обусловлено тем, что подобная работа не была предусмотрена при строительстве объекта, внутреннее утепление соответственно производят при монтаже дымохода или при его замене.

Как утеплить асбестовую дымоходную трубу

Асбестовую дымоходную трубу утепляют исключительно снаружи, используя для удержания теплоизолятора оцинкованный кожух, диаметр которого должен быть на 6-8см больше диаметра самой трубы.

Принцип этой работы — поэтапный монтаж отдельно каждой из частей кожуха и заполнение их утеплителем. Верхняя часть конструкции закрепляется под уклоном, а пустоты между трубой и кожухом необходимо залить цементным раствором.

При утеплении асбестовой трубы можно обойтись и без кожуха, просто обернув вокруг нее утеплитель и стянув его хомутами. Но при таком способе утепления необходимо использовать вдвое больше утеплителя, чтобы его слой был достаточным для защиты конструкции. Такое утепление будет малоэффективным и в случае, если в качестве утеплителя выбрана минеральная вата, ее паропроницаемость быстро даст о себе знать, сведя на нет все работы по утеплению.

Утепление кирпичных дымоходов

Утепление данной конструкции дымохода наиболее сложная задача, требующая определенных навыков.

Кирпичный дымоход можно утеплить несколькими способами:

Утепление минеральной ватой. По площади дымохода закрепляется минеральная вата (базальтовая или стекловата), это можно сделать при помощи обычного скотча. Теперь утеплитель необходимо «спрятать», для этого его закладывают кирпичом или, например, асбестоцементными или шлакобетонными плитами.

Утепление методом оштукатуривания. На выполнение этого способа утепления уйдет большее количество времени, дело в том, что после каждого этапа работы требуется определенное время, чтобы каждый слой конструкции имел возможность укрепиться на дымоходе:

• 1 слой – на армированную сетку набрасывается и разравнивается раствор (известь+мелкий шлак+цемент), толщина слоя не должна превышать 3 см. Набрасывать раствор необходимо сразу на всю площадь дымохода.
• 2 слой – минеральная вата, крепится на немного подсохший раствор.
• 3 слой – снова набрасывается раствор и продавливается стеклосеткой.
• 4 слой – после высыхания предыдущего слоя, поверхность выравнивается оставшимся раствором под покраску.
• 5 слой – грунтовка.
• 6 слой – декоративная покраска

Как и чем утеплить металлический дымоход

Металлический дымоход на сегодняшний день уже предполагает наличие внутреннего утепления, его конструкция состоит из двух стальных труб разного диаметра, между которыми размещен утеплитель.

При отсутствии такой конструкции изоляцию трубы дымохода из металла несложно сделать самостоятельно. Для этого необходимо приобрести стальную трубу, диаметр которой будет больше основного дымохода на 6-8см, «надеть» ее на дымоход и закрепить у основания. Заключительный этап работы – заполнение пространства между трубами утеплителем, в качестве которого можно использовать насыпной или же волокнистый материал.

Кроме того, с помощью проволоки и плоскогубцев можно утеплить металлический дымоход минеральной ватой.

Поделиться в соц. сетях

Какой материал использовать

В первую очередь важно выбирать такой материал, который не будет содержать токсичных веществ, сможет безопасно контактировать с трубой, а также не подвергается воздействию грибка

Рекомендуется обратить внимание, что материал можно встретить на строительных рынках в виде скатанного рулона, листах, плитах и матах

Цилиндр теплоизоляционный

Использование актуально, если дымоход в виде металлической конструкции. Он состоит из двух труб различных диаметров: первая – меньшего размера, выполняющая роль дымоотводной трубы.

Цилиндр теплоизоляционный

В качестве основного материала используют нержавеющую сталь. Она стойко переносит воздействие кислотных веществ, которые часто образуются с внутренней стороны дымоотвода. Чтобы осуществить гильзирование, труба должна быть большого диаметра 6-10 см, которая будет играть роль кожуха. Утеплитель из базальта засыпается в свободное пространство. Некоторые умельцы изготавливают данный материал самостоятельно в домашних условиях, либо приобретают на строительных рынках.

Минеральная вата

Материал подходит для утепления дымоотводов и печей. Это связано с тем, что утеплитель способен благоприятно переносить даже самые высокие температурные колебания, воздействие химических веществ, а также используется в качестве утеплителя внутреннего или внешнего.

Существует 4 вида утеплителя в зависимости от использования материала, структуры, длины или толщины: шлаковата, волоконная, каменная, базальтовая. От особенностей строения зависят показатели термоизоляции, химические свойства. Если планируется осуществить печную изоляцию с внешней стороны, лучше использовать минеральную вату базальтовую. Это материал, который оптимально подойдет для кирпичных кладок, поскольку базальт имеет низкие характеристики теплопроводности, термостоек, не способствует распространению плесени или грибка.

Специалисты листы разрезают под подходящие размеры. Материалом оборачивается труба, а затем утеплитель закрепляют при помощи проволоки. Если надо монтировать листы большей толщины, то используется металлическая решетка, которая закрепляется по всему участку.

Зазоры обязательно должны быть герметизированы. Как правило, для данной цели используют специальную субстанцию или ленту. В качестве облицовки подойдет кирпич.

ЭППС

Оптимальное решение, если дымоход изготовлен из кирпичной кладки. Он обладает повышенной стойкостью и абсолютно водонепроницаем. К категории Г2 относят Техноплекс, Пеноплекс. Теплоизоляционные и огнеупорные с меньшими показателями считаются классы Г3,Г4. Для использования в угольных или печах, построенных из дерева. Температура входного газа может достигать 600 градусов. Для пенополистирольных плит используют зачастую клей негорючий. Полоски и свободное пространство ликвидируется утеплителем.

ЭППС

Штукатурка

Дымоход из кирпича снаружи можно утеплить посредством штукатурки и специальной металлической сетки. Этот вариант считается одним из самых распространенных, поскольку потеря тепла колеблется в пределах 25%. Для начала нужно закрепить арматуру, а поверх нее нанести слой штукатурки. Лучше использовать несколько слоев.

Как только состав засохнет, для придания эстетичности, рекомендуется сделать покраску, чтобы конструкция гармонировала с основным цветом постройки. Также рекомендуется использовать состав против коррозии.

Термоизоляция из базальта

Принято выделять два вида: цилиндрическая (где внутренний диаметр колеблется в диапазоне 18-89 мм, разрезы продольные, что позволяет осуществить удобный монтаж), полуцилиндрическая (диапазон используемого диаметра больше 89-273 мм, состоит из двух скорлуп).

Чтобы произвести монтаж, не надо снимать часть дымохода. Для этого используются бандажи, чтобы продольный стык получился изолированным. Кроме того, не нужно использовать короб для защиты.

Кожух из нержавейки

Подойдет для трубы из металла или асбеста, конструкция станет лучшим выбором. Диаметр должен быть больше основной трубы не менее чем на 5 см. Для заполнения пустого пространства используются утеплители из базальта. Если остается пустое пространство, как правило, его заливают цементом. Он помогает защитить трубу от резких перепадов температуры.

Кожух из нержавейки

Шлакобетон

С использованием материала выстраивают параллельные стенки по отношению к основному каркасу. Однако в процессе работ должен оставаться небольшое пространство. Швы должны быть армированы проволокой. Свободный промежуток засыпают глиной или гипсом.

Как утеплить печную трубу или каминный дымоход

Печные и каминные трубы выкладывают из кирпича, формируя внутри дымохода сеть извилистых каналов, задерживающих тепло внутри дома. Прямоточные дымоходы из стальных, асбестоцементных или керамических труб монтируются преимущественно на декоративные или временные печи и камины, которые не используются в качестве основного отопительного прибора. Поэтому оптимальная теплоизоляция для дымоходов печей и каминов – это особая штукатурная смесь, накладываемая поверх кирпичной кладки следующим образом:

• Вначале готовится штукатурный раствор. Для этого нужно соединить воду и сухую смесь, взбив полученную субстанцию строительным миксером. Причем в емкость для приготовления раствора вначале вливают воду и только поле этого засыпают смесь. Пропорции раствора определяют производители теплой штукатурки.
• Далее необходимо набросить на утепляемую поверхность несколько комков раствора, набирая его шпателем и разбивая о стену резким движением кисти. Причем такие пятна нужно распределить по всей поверхности трубы.
• На следующем этапе к разбросанным по дымоходу пятнам крепится (наклеивается) штукатурная сетка из стекловолокна. С помощью сетки мы создаем армирующий каркас для толстого слоя теплой штукатурки, поскольку покрытия глубиной более 5 миллиметров нуждаются в обязательном укреплении, предотвращающем растрескивание изоляционного слоя.

• Далее на поверхность дымохода набрасывают черновой слой штукатурки, покрывая всю армирующую сетку комками смеси. Причем набрасываемая порция штукатурки должна разбиться о поверхность воздуховода, прилипнув к кирпичам.
• Следующий шаг – формирование чистового (отделочного) слоя штукатурки. Для этого нужно подравнять правилом все бугры разбившихся о дымоход комьев черновой штукатурки и загладить оштукатуренную поверхность широким шпателем, на который набирается порция свежего раствора.

Альтернативная технология предполагает утепление печной или каминной трубы плоскими панелями (матами) из минеральной ваты. Утеплитель нарезается по габаритам трубы и укладывается снизу-вверх, фиксируясь на скотч.

Однако такой барьер можно обустроить только поверх внутреннего участка дымохода, расположенного в чердачном помещении.

Необходимые инструменты и материалы

Для качественного утепления дымохода требуются такие инструменты и материалы:

• перфоратор;
• рулетка, карандаш или и маркер;
• болгарка;
• шуруповерт;
• ножницы по металлу;
• нож для резки утеплителя;
• металлопрофиль;
• пароизоляционная плёнка;
• гвозди и саморезы;
• молоток;
• очки для защиты глаз, перчатки или рукавицы, респиратор;
• утеплитель в нужных объемах;
• крепежные элементы и скотч.

Материалы должны быть качественными, а инструменты исправными. Не желательно покупать китайский одноразовый инструмент. Не стоит на нем экономить, лучше один раз переплатить, чем регулярно приобретать низкокачественный инструмент.

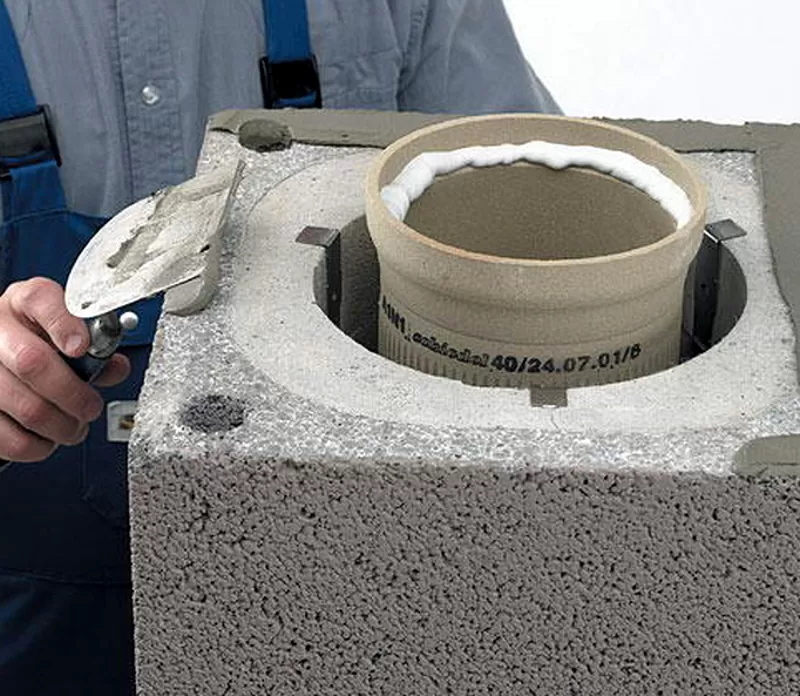

Керамзито-бетонные блоки тоже могут служить теплоизоляцией

Негорючая теплоизоляция для горизонтальных перекрытий

Керамзит может укладываться под деревянный пол или стяжку.

Говоря про горизонтальные перекрытия, мы имеем в виду:

Методы монтажа утеплителя на этих конструкциях самые простые, при этом на материалы не воздействует никаких нагрузок. Поэтому в качестве негорючего утеплителя для пола подходит любой из вышеуказанных материалов. Предпочтение отдается тем, в которых не заводятся мыши.

Как известно, грызуны приносят много проблем, особенно на даче. В доме, где вы живете постоянно, эта неприятность решается достаточно просто – нужно завести кота. В загородном доме остается либо отлавливать мышей ловушками, либо травить.

Оба варианта проигрышные.

Мыши плодятся так быстро, что ловушками их можно долго уничтожать. Подкладывать отраву чревато тем, что грызун погибает у себя в норе, то есть под полом, вследствие чего появляется сильный запах. Мыши не заводятся в:

вермикулите, перлите и керамзите, даже перемешанными 50/50 с опилками;ППУ и пеноизоле;гранулированном вспененном стекле.

Чтобы подобрать негорючие утеплители для кровли нужно отталкиваться от конструкции крыши. Если она практически горизонтальная с небольшим уклоном, то при желании можно использовать даже сыпучие утеплители. Если же наклон существенный, то подходит только минеральная вата или жидкая теплоизоляция.

Основные требования, предъявляемые к дымоходным системам для газовых котлов

При установке дымоходных каналов для обеспечения их эффективной работы и пожарной безопасности следует точно выполнять требования, прописанные в нормативной документации СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их основными положениями являются следующие пункты:

• Сечение дымохода (диаметр трубы) не должно быть меньше выходного патрубка котла.
• Основная труба должна располагаться вертикально без наклонных участков (допустим уклон не больше 30 градусов), в ее конструкции не должно быть искривлений и зауженных участков.
• Максимальное число поворотов в отводной магистрали — не более трех при длине ответвлений в сторону до 1-го метра.
• Допустимое расстояние между стенками дымоотвода и негорючими поверхностями — не меньше 5 см., если он проходит через горючие стены и крышу, допускаемое расстояние более 25 см.
• Материал изготовления дымоходного канала должен быть устойчив к высоким температурам и иметь структуру, препятствующую пропусканию газов.
• Все соединения должны быть герметичны, изоляция не должна пропускать влагу и газы.
• В месте прохождения трубного канала через крышу конструкция должна быть цельной и без стыков.

Рис. 3 Схема обвязки котла

• В нижней части трубы обычно располагается элемент для сборки конденсата. Материал его изготовления должен быть стойким к воздействию влаги и продуктам сгорания газа.
• В местах, где предусмотрены повороты, обязательно расположение люков ревизии для очистки дымопровода от загрязнений и конденсата.
• Длина дымоходного канала должна обеспечивать хорошую тягу, высота его наружной части должна составлять не менее 50 см. над коньком крыши.
• При установке отводного канала для дыма обязательно наличие в его верхней части защитного козырька для предотвращения попадания загрязнений и атмосферных осадков.
