Требования по ГОСТ
К содержанию
Эвакуационный план согласно регламентирующему ГОСТу содержит текстовую и графическую части.
Под графической частью подразумевается схема эвакуационных путей и этажная планировка здания. Также в этой части должны указываться:
- Выходы для эвакуации, а также короткие и безопасные пути к ним
- Лестничные клетки, лестницы и аварийные эвакуационные выходы
- Места, где находятся ПЭ
- Зоны, где размещаются средства противопожарной защиты и спасательной связи, которые обозначаются символами и знаками. Это регламентируется ГОСТом Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначения и правила применения»
В текстовой части содержатся инструкции, связанные с действиями людей, которые оказались в здании в условиях чрезвычайной ситуации. К таким инструкциям может относиться следующее:
- Способ оповещения о возгорании, данные людей, которые отвечают за оповещение остальных, а также зоны действия оповещения
- Очерёдность и порядок эвакуации людей
- Список действий и обязанностей дежурного персонала, который отвечает за вызов пожарного расчёта и скорой помощи
- Информация о аварийном отключении электропитания, различных механизмов и оборудования
- Информация о ручном отключении пожарных систем, установок и автоматики
Все символы и знаки безопасности в данной части ПЭ дополняются смысловыми пояснениями.
Графические части этажных планов также дополняются номером этажа.
К форме
Размер плана эвакуации будет зависеть от площади помещений, где располагается, а также числа эвакуационных и аварийных выходов. Локальные ПЭ выполняются с размерами 400х300 мм, этажные и секционные с габаритами 600х400 мм. Планы должны изготавливаться из фотолюминесцентных материалов.
В качестве фона используется жёлто-белый или белый цвет.
Обозначение знаков и символов пожарной безопасности обязательно в графической части регламентируется ГОСТом Р.12.4.026-2001 «ССБТ. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний». Высота этих знаков не может быть меньше 8 мм и больше 15 мм. Они обязательно выполняются в одинаковом масштабе. Шрифт также регламентируется данным ГОСТом и его размер не может быть меньше 3 мм. Вне зависимости от фона ПЭ все надписи и графические изображения, кроме специальных знаков и символов, должны быть чёрного цвета.
Эвакуационные пути обозначаются сплошными зелёными линиями с демонстрацией правильного направления.
К размещению
ПЭ для людей/сотрудников/работников должен находиться там, где это указано непосредственно в плане. Согласно регламентирующим документам планы должны быть на всех этажах многоэтажных строений и основных путях, которые ведут к эвакуационному выходу/выходам. Также следует отметить некоторые факторы размещения ПЭ:
- В самом удалённом от эвакуационного выхода в обязательном порядке должен быть план
- План должен находиться в хорошо освещаемом месте
- Между 2 планами, которые располагаются на одном этаже, не должно быть больше 60 метров
- План эвакуации нельзя закрывать различными предметами
- ПЭ не должен сливаться со стеной
- План должен хорошо просматриваться
Требования пожарной безопасности к планам эвакуации
Однако не только ГОСТ 12.2.143-2009 регламентирует планы эвакуации. Помимо него, за это отвечают Правила противопожарного режима №390. Следующие пункты являются наиболее важными:
- п. 7 – В местах с массовым нахождением лиц, помимо жилых домов и на объектах с рабочими местами от 10 и более обязательно должны быть ПЭ. За это отвечает руководящее лицо организации. На документе должна находиться информация, обозначающая расположение ПСП (первичные средства пожаротушения);
- п. 106 – руководитель отвечает за создание ПЭ для ценных экспонатов из музеев и картинных галерей, а также животных из зоопарков и цирков;
- п. 247 – для мест стоянки автомобилей в количестве от 25 единиц должен быть разработан план эвакуации с указанием расположения ТС, очерёдности их эвакуации при ЧС. Также на документе указывается месторасположение буксирных тросов и штанг, которые закупаются из расчёта 1 трос/штанга на 10 транспортных средств.
- п. 250 – на станциях метрополитена должны быть оперативные планы пожаротушения, инструкции, связанные с мерами ПБ, эвакуационные планы и чёткие инструкции для сотрудников станций при пожаре или сильном задымлении.
ИЗГОТОВЛЕНИЕ ПОД ЗАКАЗ ФОТОЛЮМИНЕСЦЕНТНЫХ
Цветографическое изображение
Смысловое значение
Место размещения (установки) и рекомендации по применению
Выход здесь (левосторонний)
Над дверями (или па дверях) эвакуационных выходов, открывающихся с левой стороны.
На стенах помещений вместе с направляющей стрелкой для указания направления движения к эвакуационному выходу
Выход здесь (правосторонний)
Над дверями (или на дверях) эвакуационных выходов, открывающихся с правой стороны.
На стенах помещений вместе с направляющей стрелкой для указания направления движения к эвакуационному выходу
Использовать только вместе с другими эвакуационными знаками для указания направления движения
Направляющая стрелка под углом 45°
Использовать только вместе с другими эвакуационными знаками для указания направления движения
Направление к эвакуационному выходу направо
На стенах помещений для указания направления движения к эвакуационному выходу
Направление к эвакуационному выходу налево
На стенах помещений для указания направления движения к эвакуационному выходу
Направление к эвакуационному выходу направо вверх
На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости
Направление к эвакуационному выходу налево вверх
На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости
Направление к эвакуационному выходу направо вниз
На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости
Направление к эвакуационному выходу налево вниз
На стенах помещений для указания направления движения к эвакуационному выходу по наклонной плоскости
Указатель двери эвакуационного выхода (правосторонний)
Над дверями эвакуационных выходов
Указатель двери эвакуационного выхода (левосторонний)
Над дверями эвакуационных выходов
Направление к эвакуационному выходу прямо
Над проходами, проемами, в помещениях большой площади. Размешается на верхнем уровне или подвешивается к потолку
Направление к эвакуационному выходу прямо
Над проходами, проемами, в помещениях большой площади. Размещается на верхнем уровне или подвешивается к потолку
Направление к эвакуационному выходу по лестнице вниз
На лестничных площадках и стенах, прилегающих к лестничному маршу
Направление к эвакуационному выходу по лестнице вниз
На лестничных площадках и стенах, прилегающих к лестничному маршу
Направление к эвакуационному выходу по лестнице вверх
На лестничных площадках и стенах, прилегающих к лестничному маршу
Направление к эвакуационному выходу по лестнице вверх
На лестничных площадках и стенах, прилегающих к лестничному маршу
Для доступа вскрыть здесь
На дверях, стенах помещений и в других местах, где для доступа в помещение или выхода необходимо вскрыть определенную конструкцию, например разбить стеклянную панель и т.п.
Открывать движением от себя
На дверях помещений для указания направления открывания дверей
Открывать движением на себя
На дверях помещений для указания направления открывания дверей
На дверях помещений для обозначения действий по открыванию сдвижных дверей
На дверях, стенах помещений и в других местах для обозначения заранее предусмотренных пунктов (мест) сбора людей в случае возникновения пожара, аварии или другой чрезвычайной ситуации
Над дверями эвакуационного выхода или в составе комбинированных знаков безопасности для указания направления движения к эвакуационному выходу
Указатель запасного выхода
Над дверями запасного выхода
Аптечка первой медицинской помощи
На стенах, дверях помещений для обозначения мест размещения аптечек первой медицинской помощи
Средства выноса (эвакуации) пораженных
На дверях и стенах помещений в местах размещения средств выноса (эвакуации) пораженных
Пункт приема гигиенических процедур (душевые)
На дверях и стенах помещений в местах расположения душевых и т.п.
На дверях и стенах помещений в местах расположения пункта обработки глаз
На дверях медицинских кабинетов
Телефон связи с медицинским пунктом (скорой медицинской помощью)
В местах установки телефонов
Количество планов эвакуации и их размер.
Количество и размер планов определяется для каждого здания индивидуально, в соответствии с ГОСТ. Общие планы эвакуации разрабатывают для всего здания в целом, общие планы (скачать титульный лист плана эвакуации) содержат поэтажные и секционные планы эвакуации, хранятся у дежурного или у ответственного за пожарную безопасность.
Секционные планы эвакуации разрабатывают если площадь одного этажа здания более 1000 м², имеется несколько выходов или создание единого плана усложняет процесс эвакуации людей.
Этажные планы эвакуации разрабатывают на формате А2 (400*600) для этажа в целом.
Локальные планы эвакуации разрабатывают на формате А3 (300*400) для отдельных помещений, например, комната в общежитии, гостиничный номер, больничная палата и т.п.
Предупреждающие знаки
Эти знаки предназначены для предупреждения о возможной опасности. Предупреждающие знаки представляют собой треугольник желтого цвета с черной каймой по контуру и символическим изображением черного цвета на внутреннем поле.
| Цветографическое изображение | Смысловое значение | Место размещения (установки) и рекомендации по применению |
| Пожароопасно. Легковоспламеняющиеся вещества | Использовать для привлечения внимания к помещениям с легковоспламеняющимися веществами.На входных дверях, дверцах шкафов, емкостях и т.д. | |
| Взрывоопасно | Использовать для привлечения внимания к помещениям с легковоспламеняющимися веществами.На входных дверях, дверцах шкафов, емкостях и т.д. | |
| Пожароопасно. Окислитель | На дверях помещений, дверцах шкафов для привлечения внимания на наличие окислителя. |
Информационная наполненность плана
План эвакуации любого учреждения, предприятия, организации обладает двумя составляющими частями: графикой и текстом. В графической части находятся сведения о стандартных и резервных выходах.
При этом на плане должно присутствовать обозначение, по которому можно определить местонахождение самого плана. При наличии копий указывают их месторасположение, так как они позволяют сверить правильность направления. Обязательно на графике представляют места, которые не подвергаются задымлению. Нужно обозначить на схеме и пролеты внешних лестниц. При этом все условные обозначения на графике дополняют специальными кодами цифр.
В текстовой части должны быть отображены определенные пункты, которые делают график читабельным и понятным для восприятия. Обязательно там отображают информацию о порядке эвакуации людей. В отдельных случаях расписывают действия для персонала и посетителей отдельно.
Неотъемлемая часть текста — вызов пожарных, скорой помощи и других аварийных бригад. В плане указывают конкретного человека, который должен это сделать в критический момент. В отдельных случаях расписывают последовательность остановки процессов производства в экстренных ситуациях. Это касается и механизма обесточивания различных приборов и инструментов, используемых в технологическом цикле. При составлении плана эвакуации необходимо придерживаться установленных стандартов
Особое внимание нужно уделять условным обозначениям, их расшифровке, точности детализации всех конструкций
Как оформляется эвакуационный план
Начиная с 2017 года, план эвакуации людей при пожаре обязан выполнять требования Государственного стандарта Р 12.2.143-2009. Его полный вариант реализуется на базе фотолюминисцентных веществ (информация светится в темноте), и состоит из текстовых и графических данных.
План призван ознакомить заходящих посетителей с реально работающими маршрутами и способами эвакуации, с размещением выходов при ЧС, с местонахождением минимально необходимых средств тушения пожара на щите – это гидранты, краны с водой, огнетушители, топоры, багры, песок, средства для оказания медпомощи – аптечки, ГДЗК, респираторы и противогазы, средства связи для вызова скорой помощи и пожарников.
Противопожарный уголок в компании или организации
Инструкцию в виде чертежа или эскиза размещают так, чтобы его было видно издалека, высота размещение – не ниже 1,8 метра. Первые и обязательные требования – план должен быть закреплен на входе в помещение или в здание, крепят его на ближайшей к двери стене или других элементах архитектуры, например, на колонне. На плане место его нахождения сопровождают подписью «Вы находитесь здесь» и маркером, и в этом месте и должен размещаться документ. Сколько необходимо таких чертежей, где их размещать – руководитель организации решает сам, требования ГОСТ должны быть соблюдены.
- Общие схемы по выводу работников и посетителей составляются для всего объекта, общие планы включают план вывода людей для каждого этажа или секции. Храниться такие документы должны у вахтера или у работника, который отвечает за безопасность в здании;
- План эвакуации по этажу или секции необходим, если площадь этажа более тысячи квадратных метров, и на этаже есть несколько выходов. Также схема составляется (формат А2) при невозможности организовать быструю и безопасную эвакуацию согласно общего плана;
- Этажный или секционный планы чертится на листе бумаги формата А3.
Противопожарный щит
Таблица расшифровки символов и обозначений на эвакуационном плане:
| Открытый выход (дверь) на улицу или на лестницу | |
| Аварийный выход – пожарный люк, выход на лестницу, ведущую на улицу | |
| Место размещения огнетушителя | |
| Пожарный кран или гидрант | |
| Кнопка извещения о пожаре | |
| Электрический щит | |
| Пожарный шкаф, щит | |
| Аварийная телефонная связь | |
| Аптечка |

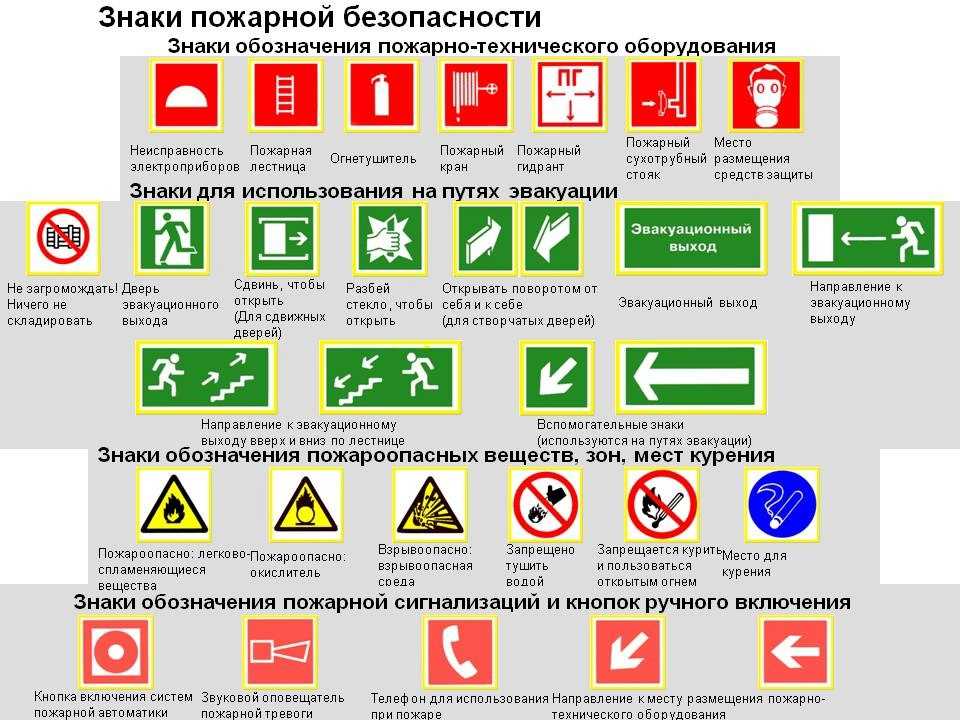

Разновидности знаков
На схемах пожарной безопасности представлены различные условные обозначения.
Они регламентированы специально разработанным государственным стандартом. В соответствии с имеющимися нормативами знаки пожарной безопасности разделены на 2 группы: с зеленым или красным оттенком.
Зеленые знаки относятся к категории направлений, по которым необходимо производить эвакуацию сотрудников здания.
Знаки пожарной безопасности, которые обозначают выход, устанавливают в особых местах. Их обычно рекомендуют крепить на стене, а рядом с ними размещают специальные стрелки. Такими указателями удается обозначить путь перемещения в случае возникновения пожара. Рассматриваемые условные обозначения принято помещать вблизи выходов или над самими дверями.
Как найти проект своего дома
Если соблюдать все требования, то нужно возле выходов над знаками размещать специальную активную подсветку. С ее помощью удается сориентироваться в пространстве в случае задымленности помещения. Важными являются обозначения, которые отображают направление движения в процессе эвакуации. К ним относят знаки, которые указывают местонахождение (вы находитесь здесь), а также по ним можно сориентироваться и угадать путь до ближайшего выхода, помещения и прочих пунктов.
К особой группе относят знаки пожарной безопасности, указывающие движение по лестницам, в том числе запасным, которые не эксплуатируют в обычной обстановке
Существуют определенные обозначения, которые отображают место экстренного пункта сбора при возникновении пожара.
Стоит обратить внимание на знак, который информирует о направлении открытия двери. Эта информация очень важна, так как она позволяет выиграть драгоценное время во время возгорания

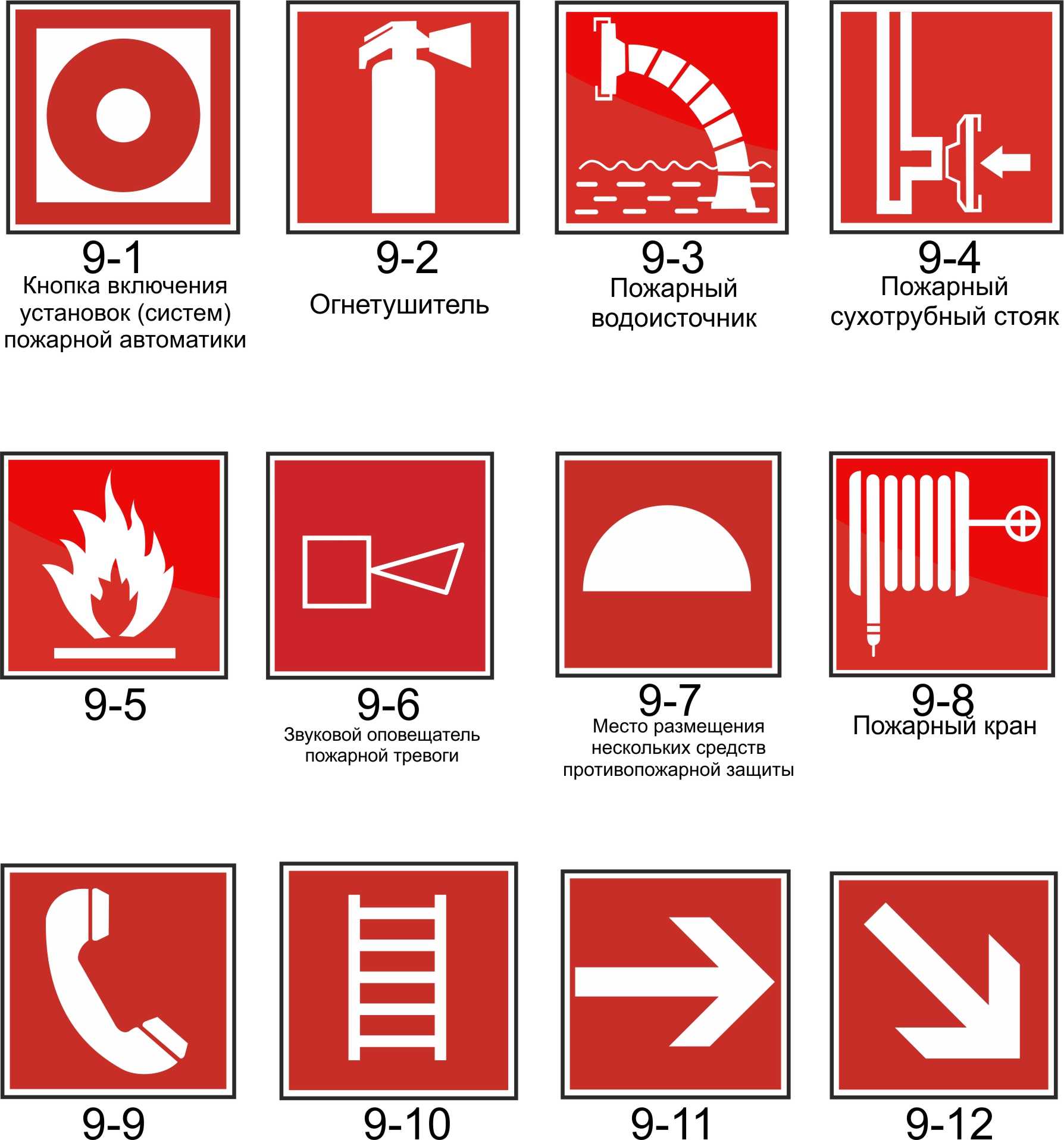

Разработана целая группа обозначений, в которых заложена информация о местонахождении средств тушения пожара в самостоятельном порядке. Их достаточно много, но можно выделить главные. К ним относят:
- огнетушитель;
- пожарный кран, размещенный в специальном ящике;
- другие средства для тушения пожара;
- гидрант;
- кнопка, посредством которой можно активировать систему тушения пожара на автоматическом уровне.
Вам может быть это интересно
Готовый план эвакуации людей
|
|
|
Узнать подробнее → |
Эвакуационные знаки пожарной безопасности
|
Размещается над дверями эвакуационных выходов, |
|
Размещается над дверями эвакуационных выходов, |
|
Использовать только вместе с другими эвакуационными |
|
Использовать только вместе с другими эвакуационными |
|
Размещается на стенах помещений для указания |
|
Размещается на стенах помещений для указания |
|
Размещается на стенах помещений для указания |
|
Размещается на стенах помещений для указания |
|
|
Размещается на стенах помещений для указания |
|
|
Размещается на стенах помещений для указания |
|
|
Размещается над дверями эвакуационных выходов |
|
|
Размещается над дверями эвакуационных выходов |
|
|
Размещается над проходами, проемами, в помещениях |
|
|
Размещается над проходами, проемами, в помещениях |
|
|
Размещается на лестничных площадках и стенах, |
|
|
Размещается на лестничных площадках и стенах, |
|
|
Размещается на лестничных площадках и стенах, |
|
|
Размещается на лестничных площадках и стенах, |
|
|
Размещается на дверях, стенах помещений и в других |
|
|
Размещается на дверях помещений для указания |
|
|
Размещается на дверях помещений для указания |
|
|
Размещается на дверях помещений для обозначения |
|
|
Размещается на дверях, стенах помещений и в других |
|
|
Размещается над дверями эвакуационного выхода или в |
|
|
Размещается над дверями запасного выхода |
Рис. 2.
|
Вам может быть это интересно:
|
Документы пожарной безопасности Разработаем все документы персонально под вашу организацию В |
||
|
4000 руб./комплект |
||
|
Задать вопрос |
Оформить заказ |
|
Фотолюминесцентные планы эвакуации в алюминиевой или формат А4 (210 Х 297) Распечатан на |
|
| Узнать стоимость → |
Из чего состоит план эвакуации
План эвакуации состоит из графической и текстовой частей.
В графической части отображают поэтажную или секционную планировку объекта (согласно п. 6.2.3 ГОСТ Р 12.2.143-2009). При этом обязательно указывают:
- эвакуационные пути и выходы;
- лестницы, лестничные клетки и аварийные выходы, предназначенные для эвакуации людей;
- места размещения самого плана эвакуации;
- места размещения средств противопожарной защиты, средств связи;
- способы оповещения о возникновении чрезвычайной ситуации (пожара и т. д.);
- порядок и последовательность эвакуации людей;
- обязанности и действия людей, в том числе порядок вызова пожарных подразделений и т. д.
Сколько планов эвакуации нужно разработать, если на этаже два лестничных прохода
Количество планов эвакуации не зависит от количества и расположения лестничных клеток.
Требования к изготовлению и утверждению планов эвакуации определены ГОСТ Р 12.2.143-2009.
Планы эвакуации могут быть этажными, секционными, локальными и сводными (общими).
Планы эвакуации должны состоять из графической и текстовой частей. Графическая часть должна включать в себя этажную (секционную) планировку здания, сооружения, транспортного средства, объекта с указанием:
- эвакуационных путей и выходов; лестницы, лестничные клетки и аварийные выходы, предназначенные для эвакуации людей;
- места размещения самого плана эвакуации;
- места размещения средств противопожарной защиты, спасательные и медицинские средства связи, обозначаемые знаками пожарной безопасности и символами ИМО.
Высота шрифта надписей на плане должна быть не менее 3 мм, а высота знаков безопасности и символов – в пределах 8–15 мм. На одном плане эвакуации знаки безопасности и символы выполняют в едином масштабе (ГОСТ Р 12.2.143-2009).
Внимание
При проведении работ по реконструкции или перепланировке объекта в план эвакуации обязательно вносят соответствующие изменения.
В текстовой части плана размещают пояснения смыслового значения знаков безопасности, символов и условных графических обозначений, а также перечисляют:
- способы оповещения о возникновении чрезвычайной ситуации (пожара и т. д.);
- порядок и последовательность эвакуации людей;
- обязанности и действия людей, в том числе порядок вызова пожарных подразделений и т. д.
Текстовая часть должна содержать инструкции о действиях в условиях чрезвычайной ситуации, дополненные знаками безопасности и символами.
План эвакуации размещают таким образом, чтобы правильно читалась его текстовая часть. Место размещения самого плана на плане эвакуации отмечают точкой «Вы находитесь здесь».
Ситуация
Должна ли быть дата разработки (не только год, но и число) на плане эвакуации
Да, на плане эвакуации в правом нижнем углу должна быть указана дата изготовления плана (только год).
Требования к изготовлению и размещению планов эвакуации определены ГОСТ Р 12.2.143-2009 «Национальный стандарт Российской Федерации. Система стандартов безопасности труда. Системы фотолюминесцентные эвакуационные. Требования и методы контроля», утвержденным приказом Ростехрегулирования от 23 июля 2009 г. № 260-ст.
Данным ГОСТом определено, что в левом нижнем углу плана эвакуации необходимо указать наименование организации – разработчика плана эвакуации. В правом нижнем углу плана эвакуации наносится маркировка в соответствии с требованием пункта 10.1 ГОСТ. В частности, там должно быть указано:
- наименование и торговый знак изготовителя;
- дата изготовления (год);
- яркость свечения в мкд/м через 10 и 60 мин после отключения источников освещения (накачки);
- длительность послесвечения в минутах.
Виды планов
Согласно законодательству РФ, существует четыре вида планов эвакуации:
- Этажный. Данный вид плана отдельно разрабатывается для каждого этажа здания;
- Секционный. Подобный план схож с этажным, однако он необходим в случае если площадь этажа больше тысячи квадратных метров, на этаже присутствует нескольких выходов, отделенных друг от друга и остальных частей этажа перегородками или стенами. Также подобный план разрабатывается при наличии турникетов, раздвижных, вращающихся или подъемных дверей, а также при сложных или протяженных путях эвакуации;
- Локальный план эвакуации разрабатывается для конкретно взятых помещений. В качестве примера можно привести больничные палаты, офисы или торговые точки. Данная разновидность отличается меньшим размером и тем, что на нем изображены пути эвакуации из конкретного помещения;
- Сводный план эвакуации. Данный вид плана составляется на основе секционных и этажных планов. Подобный план не размещается на видном месте, а хранится у дежурного. В случае пожара, данный документ передаётся руководителям ликвидации ЧС. Если какая-либо часть здания подвергается реконструкции или перепланировке, в план незамедлительно должны быть внесены необходимые изменения.
Требования к планам эвакуации
Условные обозначения на плане эвакуации при пожаре обязательны, так как сам план должен состоять из текстовой и графической части. последняя должна обязательно включать в себя секционную или этажную планировку строения,
В текстовой составляющей эвакуационного плана изложены:
- Методы для оповещения о появлении чрезвычайной ситуации (аварии, пожара и прочего).
- Последовательность и порядок эвакуации всех находятся в строении людей.
- Действия и обязанности людей, в том числе порядок вызова аварийно-спасательных или пожарных подразделений, скорой медицинской помощи и прочего.
- Порядок для аварийной остановки механизмов, оборудования, отключения электричества и прочего.
- Порядок для ручного (то есть дублирующего) подключения систем или установок противоаварийной и пожарной автоматики.
Текстовая плановая эвакуационная часть должна обязательно содержать инструкции о действиях при условии чрезвычайных ситуаций (аварии, пожаре), которые для наглядности дополнены специальными символами и знаками.
