Автономное отопление в квартире многоэтажного дома

При переустройстве вносятся изменения в технический паспорт помещения в МКД

Сложнее дело обстоит с внутриквартирным оборудованием, замена которого, на первый взгляд, никак не повлияет на работу систем всего дома. В соответствии с ч. 1 ст. 25 ЖК РФ, переустройство жилого помещения представляет собой установку, замену или перенос инженерных сетей, санитарно-технического, электрического или другого оборудования, требующие внесения изменений в технический паспорт жилого помещения.

В силу ч. 1 ст. 29 ЖК РФ, самовольным является переустройство, проведённое при отсутствии разрешения администрации, предусмотренного ч. 6 ст. 26 ЖК РФ. Согласно п. 12 Правил № 491, собственники помещений вправе самостоятельно совершать действия по содержанию и ремонту общего имущества. При этом Правила № 491 не содержат каких-либо запретов на самовольный демонтаж внутриквартирных элементов инженерных систем.

По смыслу ст.ст. 25, 26 ЖК РФ, проводимые переоборудование/перепланировка предусматривает внесение изменений в технический паспорт жилого помещения. Согласно п. 3.16 приказа № 37, такой документ содержит следующие сведения:

• год постройки здания,
• этажность,
• физический износ,
• наименование конструктивных элементов и их описание: наружные стены (материал), перегородки (материал), перекрытия (материал), полы в жилых комнатах, кухне, ванной, в других помещениях квартиры, проёмы, отделка стен, отделка потолков, вид отопления, наличие водоснабжения, электроснабжения (тип проводки), канализации, горячего водоснабжения, ванн или душа, сауны или бассейна, лоджий или/и балконов, телефона, радио, лифт, мусоропровод.

Таким образом, в технический паспорт квартиры не вносятся сведения о местоположении и о наличии отопительных приборов, находящихся в жилом помещении: трубопроводы холодной и горячей воды, канализации, отопления, газа и т.п. Также на поэтажных планах не показываются радиаторы центрального отопления. При таких обстоятельствах замена батарей отопления, внутриквартирных трубопроводов либо электрических сетей переустройством не является.

Обеспечение теплом многоквартирных домов: централизованная система отопления

Как известно, обеспечение теплом значительной доли жилого фонда осуществляется централизованно. И, не смотря на то, что в последние годы появляются и внедряются более современные схемы теплоснабжения, центральное отопление остается востребованным, если не у собственников, то у застройщиков многоквартирного жилья. Однако следует отметить, что многолетний зарубежный и отечественный опыт использования такого варианта обогрева доказал его эффективность и право на существование в дальнейшем при условии безотказной и качественной работы всех элементов.

Отличительным признаком такой схемы является выработка тепла за пределами обогреваемых зданий, доставка которого от источника тепла осуществляется посредством трубопроводов. Другими словами, централизованное отопление – сложная инженерная система, распределенная по значительной площади, обеспечивающая теплом одновременно большое количество объектов.

Двухтрубная горизонтальная система отопления

Схемы организации двухтрубной горизонтальной системы отопления

Для горизонтальной системы отопления с нижней разводкой все вышеперечисленные недостатки отсутствуют. Это возможно благодаря другой схеме подключения радиаторов к трубопроводам. Каждый прибор соединяется параллельно. Горячий теплоноситель поступает через тройниковый узел, а остывший — сразу в обратную трубу.

Таким образом можно регулировать объем и скорость прохождения теплоносителя для каждого радиатора. Кроме этого, в отличие от однотрубной горизонтальной системы отопления с нижней разводкой усовершенствованная схема имеет следующие преимущества:

• Установка дополнительных приборов отопления не повлияет на систему. Главное, чтобы мощность котла позволяла нагреть увеличенный объем теплоносителя;
• Выполнение ремонтных и профилактических работ можно осуществлять без выключения отопления. Для этого достаточно с помощью запорной арматуры перекрыть теплоноситель на нужном участке сети;
• Если вместе с горизонтальной двухтрубной системой отопления с разводкой снизу установить распределительные коллектора — можно повысить КПД, тем самым минимизировать затраты на энергоносители.

К недостаткам двухтрубного отопления с горизонтальной разводкой относят большую вероятность появления воздушных пробок. Во избежание этого на каждый радиатор устанавливается кран Маевского. При большой разветвленной сети выполняется расчет для горизонтальной двухтрубной системы отопления. Он должен включать в себя размеры падения давления на каждом участке, а также изменение температуры воды. Сделать эту работу самостоятельно без должных навыков сложно, поэтому лучше всего воспользоваться профессиональным онлайн калькулятором, или прибегнуть к помощи специалистов.

После последнего самого удаленного радиатора рекомендуется установка манометра и воздухоотводчика. Этот комплекс мер позволит избежать резких скачков давления в системе и даст возможность визуально контролировать ее параметры.

Позиция Минстроя РФ

Минстрой России в письме от 1 апреля 2016 г. № 9506-АЧ/04 пересказал пункт из Правил содержания общего имущества и позицию Верховного Суда РФ:

• внутридомовая система отопления представляет собой совокупность стояков, обогревающих элементов, регулирующей и запорной арматуры, коллективного (общедомового) прибора учета тепловой энергии, а также другого оборудования, расположенного на этих сетях;
• оборудование может быть отнесено к общему имуществу только в случае, если оно обслуживает более одного жилого или нежилого помещения;
• в состав общего имущества включаются обогревающие элементы системы отопления (радиаторы), которые обслуживают более одного жилого помещения, в том числе не имеющие отключающих устройств (запорной арматуры), расположенных на ответвлениях от стояков внутридомовой системы отопления, находящихся внутри квартир;
• обогревающие элементы (радиаторы) внутридомовой системы отопления, обслуживающие только одну квартиру, в том числе имеющие отключающие устройства (запорную арматуру), использование которых не повлечет за собой нарушение прав и законных интересов других собственников, в состав общего имущества не включаются.

Дополнительно Минстрой РФ отметил, что состав общего имущества может быть определен самими собственниками, в том числе в качестве существенного условия договора управления.

Что должна обеспечить эксплуатация систем?

1. Поддерживать необходимую температуру воздуха в любом помещении (по нормативу, точнее по СНиП).
2. Должна быть постоянна герметичность труб.
3. Допустимый уровень шума – не более 35 дБ.

Так же, можно начать обслуживание системы, своими руками. Этот вариант подойдет тем, кто совсем не хочет платить специалистам.

Первым делом начинается монтаж и обслуживание самих радиаторов. Включает в себя: проверка герметичности всех соединений, проверить, равномерно ли поступает тепло по радиатору. Если обнаружена проблема, а точнее, батарея греется неравномерно. То проводит следующие действия. Удаляем воздушные пробки, в этом могут краны.

Затем переходим к устранению протечек. Перекрываем сначала движение внутри радиатора, делаем это только на аварийной части. Затем на этот участок укладываем неопреновую резину, и делаем стяжку при помощи хомута. Далее при помощи кранов, стравляем попавших воздух в систему, можно и через воздухоотводчик.

Подключение радиаторов к системе

После того, как выбран способ разводки труб, к контуру подключаются батареи отопления схема при этом регламентирует порядок подключения и тип используемых радиаторов. На данном этапе схема отопления трехэтажного дома не будет кардинально отличаться от схемы обогрева высотки.

Поскольку система центрального теплоснабжения отличается стабильной работой, универсальностью и имеет приемлемое соотношение температуры и давления теплоносителя, то схема подключения радиаторов отопления в квартире может подразумевать использование батарей из различных металлов. В многоэтажных домах могут использоваться чугунные, биметаллические, алюминиевые и стальные радиаторы, которые дополнят систему центрального отопления и предоставят владельцам квартир возможность проживать в комфортных температурных условиях.

Если нормы нарушены

Температура воздуха в помещении может не соответствовать нормам по следующим причинам:

• Завоздушенность трубопроводов.
• Износ и зарастание трубопровода.
• Ошибки в монтаже отопления.
• Неправильная настройка оборудования.
• Недостаточная теплоизоляция стен.

Кроме того, радиаторы могут эффективно не нагреваться в случаях:

• Установки батарей слишком малой мощности;
• Засоров и завоздушенности радиаторов;
• Неисправности запорной арматуры на внутриквартирных отопителях;
• Неотрегулированных радиаторов;
• Недостаточная теплоизоляция стен.
• Радиаторов, заставленных мебелью.

Прежде всего, определите причину несоответствия температуры радиаторов нормам.

Специалисты управляющей компании составят акт в 2-х экземплярах. Первый управляющая компания направляет поставщику услуги, второй отдает владельцу помещений.

Требования к теплоснабжению

Законодательством Российской Федерации установлены определённые правила по теплоснабжению.

Поставщик услуги обязан выполнять следующие требования:

• своевременно подавать отопление — с 1 по 15 октября;
• при среднедневной температуре воздуха на улице не выше + 8°С в течение 5 дней включить систему раньше положенного срока;
• если проектная документация содержит информацию о температурных значениях на улице для подключения отопления, то для включения отопления учитываются эти показатели;
• если происходит поломка системы в зоне ответственности поставщика, поставщик обязан устранить причину в самые короткие сроки;
• поставщик должен реагировать на обращение клиентов (допустимо снижение температуры до 4, 8 и 12°С, но при условии, что это будет длиться не более 4, 8 и 16 часов);
• простой подачи отопления не должен превышать 24 часа на протяжении 30 календарных дней;
• разовое отключение теплоснабжения допустимо максимум на 16 часов при условии, что температура воздуха на улице + 12°С.

Отклонение показателей температуры радиаторов отопления на 1°С в час снижает стоимость платы за услугу на 0,15.

Начало сезона отопления

Жильцов многоквартирных домов волнует вопрос, когда начинается отопительный сезон, и можно ли сдвинуть его начало и окончание.

Согласно п.5 ст. 2 Постановления № 354, тепло подают в дома на шестой день после снижения среднесуточной уличной температуры до + 8°С. После распоряжения администрации населенного пункта о начале отопительного сезона дома начинают отапливать.

Окончание отопительного сезона происходит по такому же принципу. Отопительный сезон завершается, когда среднесуточная температура превысит + 8° и продержится на этом уровне пять дней.

Жители многоквартирных домов с централизованным отоплением повлиять на этот процесс не могут.

Владельцы домов с автономными тепловыми системами начинают и завершают отопительный период по своему усмотрению.

В котельных есть график, где указаны нормы нагрева подающей и обратной тепловой линии при разной уличной температуре!

Для его составления анализируются температурные показатели воздуха за последние 50 лет, из которых берут восемь самых холодных. Чем теплее на улице, тем слабее греют воду для теплосетей. Это позволяет поддерживать в квартирах температуру, привычную для жильцов, и не расходовать лишнее топливо.

Температура теплоносителя в системе отопления определяет температурный режим в помещении.

Некоторые показатели микроклимата в помещении, в том числе температура воздуха, нормируются законодательными актами Российской Федерации.

При несоответствии температуры в помещении нормам необходимо выявить причину неэффективной работы системы отопления.

Переустройство инженерных система МКД без разрешительных документов считается самовольным

Согласно ст. 25 ЖК РФ, установка, замена или перенос инженерных сетей, требующие внесения изменений в технический паспорт дома/помещения, подпадают под понятие «переустройство». Переустройство осуществляется после согласования с местной администрацией, которая должна выдать разрешение на основании ч. 6 ст. 26 ЖК РФ.

В случае отсутствия разрешительных документов переустройство считается самовольным. За такие действия предусмотрена административная ответственность по ст. 7.21 КоАП РФ. Для физических лиц штраф составляет до 2500 рублей. Кроме того, в определённых случаях, согласно ч. 6. ст. 29 ЖК РФ, суд может обязать собственника привести квартиру в прежнее состояние либо вынести решение о продаже такого помещения с торгов.

При этом не каждое изменение инженерных систем подпадает под понятие переустройство, ведь элементы внутридомовых инженерных систем МКД могут находиться как вне квартиры, так и внутри неё. Если речь идёт о вмешательстве в работу общедомовых систем, то, помимо согласования с администрацией, требуется ещё и согласие остальных собственников. В противном случае виновник будет наказан, а суд обяжет его привести ВДИС в первоначальное состояние.

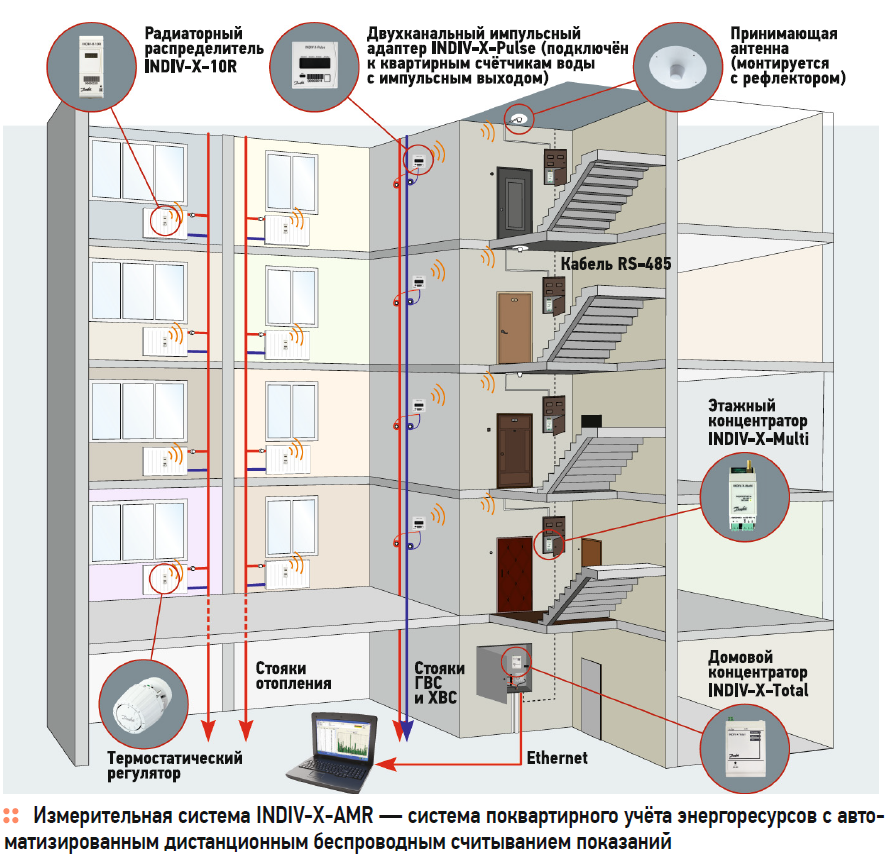

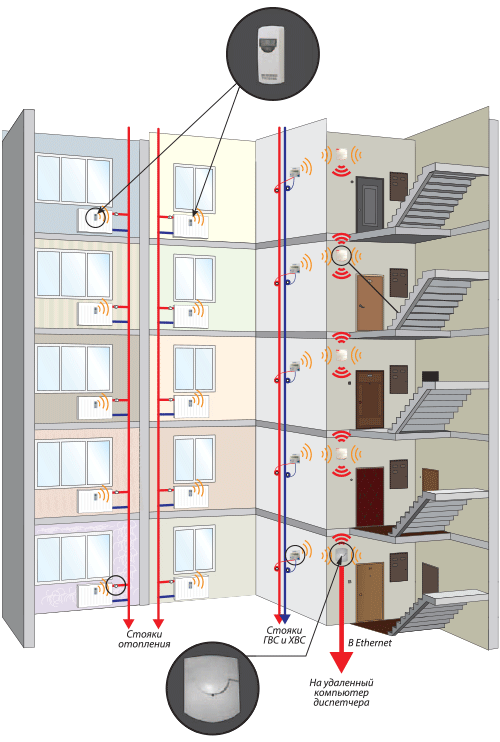

Отдельное подключение каждой квартиры

Принцип работы схем теплоснабжения с индивидуальным распределением тепла предусматривает устройство подающего и обратного трубопровода большого диаметра, проходящего по подъезду или расположенного в технической нише. К этому главному стояку подключены все квартиры по отдельности. На входе труб может быть установлен счетчик, для организации учета потребляемой энергии, и регулирующая арматура для организации необходимого температурного режима в помещениях.

Теплоноситель внутри квартиры может распределяться по горизонтальной однотрубной, двухтрубной или лучевой схеме. Последний вариант водяного отопления предусматривает отдельное подключение каждого отопительного радиатора к распределительному коллектору. Это позволяет обеспечить не только равномерное распределение тепла, но и подать на каждый радиатор необходимое количество горячей воды, поддерживая минимум температуры теплоносителя.

Поквартирные лучевые или коллекторные схемы являются на сегодняшний день наиболее эффективными и надежными в эксплуатации и обслуживании. Наличие теплового счетчика позволяет жильцам самостоятельно контролировать свои расходы на отопление квартиры. Однако высокие капитальные затраты на монтаж пока еще не устраивают большинство компаний и существенно ограничивают широкое применение лучевых распределительных систем в жилищном строительстве.

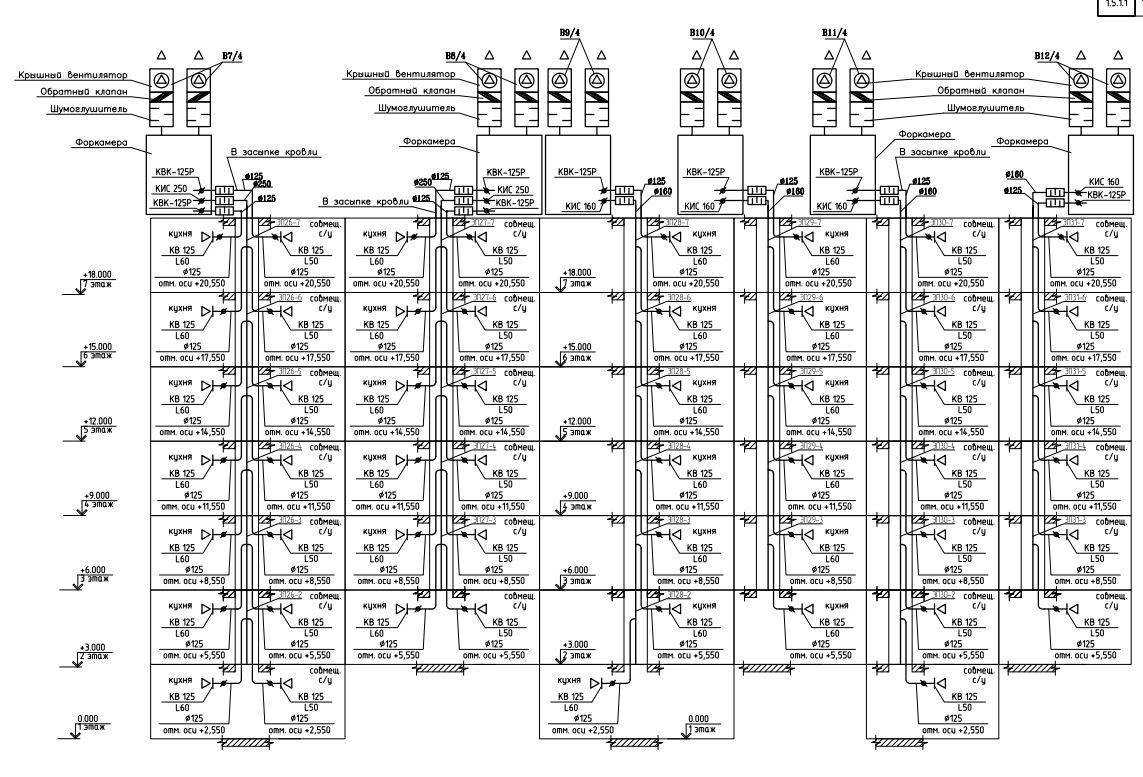

Схема и проект системы отопления МКД

Установка и разводка сетей отопления начинается с момента постройки несущих конструкций здания. Проект отопления многоквартирного дома должен быть уже готов и утвержден в соответствующих инстанциях.

Расчет мощности сети отопления должен учитывать ряд факторов:

• погодные условия в регионе: сила ветра, продолжительность и интенсивность зимы;
• строительные материалы, которые использовались при строительстве, их способность сохранять тепло;
• толщина стен, размеры комнат и прочее.

Чтобы учесть все нюансы, подчеркнуть достоинства и компенсировать недостатки здания, подобрать наиболее оптимальную схему отопления, проектированием и установкой сети должны заниматься профессионалы. Неправильно спроектированная система грозит перерасходом ресурсов и ставит под угрозу жизнь будущих жильцов./

О централизованной системе отопления и схемах его реализации

ЦСО (центральная система отопления многоэтажного дома) никогда не отличалась особой эффективностью – по пути к потребителю и сейчас теряется до 30% тепла, которое потребителем же и оплачивается. Поэтому многие владельца квартир отказываются от ЦСО в пользу автономной системы ввиду ее бо́льшей эффективности и экономичности. Но как работает централизованный обогрев квартир, и можно ли его улучшить?

Система разводки труб по дому схематично очень сложная, плюс подвод труб в жилой дом, и распределение тепла по районам. Только в одном отдельно взятом доме в схему включаются сотни вентилей, кранов, сливов, фитингов, распределителей и фланцев, которые работают на центральное оборудование – элеваторный узел, регулирующий раздачу тепла по дому.
Элеваторный узел

Схемы подачи теплоносителя в отдельную квартиру с элеваторного узла бывают разными. Так, схема с нижним разливом использует принцип подачи теплоносителя по направлению снизу вверх. Те, кто живет в «брежневках», «хрущевках» и «сталинках», знают, как это работает.

В многоэтажном доме с такой схемой подачи теплоносителя подающая и обратная трубы монтируются по периметру дома, начиная с подвала, и выполняют роль перемычек между тепловыми магистралями. Такая схема представляет собой замкнутый цикл с началом и окончанием в подвале дома. Верхняя точка этой трубной разводки – самая высокая квартиры (квартиры) в доме.
Общедомовой узел учета тепловой энергии

1. Главный недостаток, от которого эта система отопления в многоквартирном доме так и не избавилась – обязательный спуск воздуха в самой верхней точке разводки при запуске системы. Для этого используют краны Маевского или обычные вентили. Если воздух не спустить, то воздушная пробка обязательно перекроет систему в какой-то произвольной точке, закрыв обогрев всему дому.
2. Еще один минус схемы с нижним разливом – половина дома обогревается более горячими батареями (от трубы подачи теплоносителя), а вторая половина жильцов получает несколько охлажденный теплоноситель (бо́льшей частью – уже от обратки), и с этим ничего не поделаешь. Температурная разница особо заметна на нижних этажах дома.

Схема отопления с нижним разливом

Верхний розлив используется для более высоких домов, начиная с девятиэтажных зданий. Труба подачи теплоносителя не заходит в квартиры, а проводится на технический этаж – самый верхний, сразу после последнего жилого. На этом этаже размещается расширительная емкость, воздушный клапан и задвижки, при помощи которых отключаются нужные стояки в случае необходимости – ремонта или аварии. При организации схемы с верхним розливом тепло распределяется по квартирам равномернее, и раздача не зависит от того, на каком этаже и в каком подъезда находится квартира. Такая система отопления в многоквартирном доме схема которой представлена на рисунке ниже, является оптимальной для высотных домов.

Недостаток схемы один: после транспортировки по всем этажам многоквартирного многоэтажного дома теплоноситель до последней ветки раздачи тепла доходит остывшим, и увеличить теплоотдачу в квартире можно только увеличением количества секций в радиаторах по всей квартире.
Схема отопления с нижним разливом

Регламент предоставления услуг центрального отопления многоквартирного дома оговаривает предельные значения температуры в квартире: во время отопительного сезона температура в жилых помещениях не должна быть меньше +20С, а в ванной или в совмещенном санузле +25С. Для кухни температурные порог меньше – до +18С, так как она практически всегда отапливается дополнительно – печью (газовой или электрической) для приготовления пищи.

Температурный график

Специалисты, работающие в этой сфере, утверждают, что центральное отопление в многоквартирном доме изживает себя, и наступает эра мини-котельных и автономных систем отопления. Но, пока это произойдет, приходится выбирать.

Ремонт и обслуживание систем теплоснабжения

В зависимости от источника теплоснабжения, ремонт и обслуживание систем теплоснабжения многоквартирного здания производится по-разному.

При централизованной системе теплоснабжения ежегодно производится техническое обслуживание, в которое входят следующие мероприятия:

• гидравлические испытания тепловых узлов, тепловой сети, системы отопления, системы ГВС;
• промывка системы отопления;
• ревизия оборудования систем теплопотребления;
• диагностика, ремонт и обслуживание узла учета тепловой энергии;
• текущий ремонт систем теплопотребления;
• промывка теплообменного оборудования.

При местной децентрализованной системе теплоснабжения:

• обслуживание котельного оборудования;
• гидравлические испытания тепловых узлов, системы отопления, системы ГВС;
• ежегодная промывка системы отопления;
• ревизия оборудования систем теплопотребления (проверка манометров, термометров, набивка сальниковых уплотнений на задвижках);
• текущий ремонт систем теплопотребления (в соответствии с дефектными ведомостями);
• промывка теплообменного оборудования;
• осмотр и ревизия теплообменного оборудования, насосного оборудования;
• подкачка давления в расширительном баке;
• обслуживание и ремонт газового оборудования.

При индивидуальный децентрализованной системе теплоснабжения проводится комплекс работ необходимых для поддержания в эксплуатационном состоянии оборудования системы теплоснабжения:

• проверка на герметичность системы отопления и ГВС;
• проверка предохранительных клапанов;
• чистка фильтров;
• подкачка давления в расширительном баке;
• мониторинг насосного оборудования.

К обязательным мероприятиям в данном случае также относится обслуживание газового оборудования.

О системе отопления многоэтажного дома

Система отопления дома, как правило, является однотрубной; разлив или верхний, или нижний. Что касается обратки и подачи, то они могут быть размещены в подвале, но возможно, что обратка находится в подвале, а подача расположена на чердаке. Движение воды в стояках может быть попутным и идти сверху вниз или же встречным и идти снизу вверх (в этом плане имеет значение то, какая была использована схема отопления дома).

Есть такие стояки, которые используются со встречным теплоносителем, могут они быть и попутным. Если схема отопления дома именно такая, то в любой системе функционирует стояк полотенцесушителя (при этом система может быть как с открытым водозабором, так и с закрытым).

Очень важное значение имеет количество секций и размер радиаторов отопления. Такие параметры необходимо определить посредством расчетов, по мере того как остывает вода в теплоносителе

В связи с этим есть один хороший совет: если появится желание заменить радиаторы на более новые и современные, то пользоваться услугами знакомых не стоит, так как нужно принимать во внимание продвижение и остывание теплоносителя. В этом случае рекомендуется воспользоваться услугами компании, обслуживающей дом, и не стоит выкидывать перемычки, так как компания заинтересована в их восстановлении

Таким образом, становится понятно, что многоэтажный дом отапливается по довольно простой, но очень эффективной системе. Тем не менее если произошли какие-то сбои, то не стоит заниматься ремонтом самостоятельно (особенно если нет соответствующей подготовки). В любом случае нужно обязательно вызвать мастеров из обслуживающей компании, которые, как правило, в самые короткие сроки устраняют все неполадки. Мастера применяют следующие инструменты:

На сегодняшний день львиная доля наших соотечественников проживает в многоэтажных многоквартирных домах. Конечно, им не приходится задумываться о том, как поддерживать высокую температуру в каждом из помещений: центральное отопление легко и без хлопот решает эту проблему за них. Да, приходится ежемесячно отдавать приличную сумму за такой комфорт, однако, оно того стоит.

Все-таки жильцам не приходится задумываться о том, чтобы отапливать свои квартиры самостоятельно, тратя немалые деньги на установку нужного оборудования и множество сил, чтобы поддерживать температуру в каждом из помещений на нужном уровне.

Ведь нормативы отопления многоквартирных домов 2019 года позволяют комфортно чувствовать себя каждому из обитателей. Например, приемлемым минимумом для жилых комнат является температура +20 градусов по Цельсию. Для ванной или совмещенного санузла этот показатель поднимается до +25 градусов. В кухнях температура не опускается ниже +18 градусов.

В проблемных боковых квартирах, из которых сильный ветер способен довольно быстро выдуть тепло, нормальной температурой считается +22 градуса. Зачастую уровень температуры в помещениях на 3–7 градусов выше, чем перечисленные выше, благодаря чему обитатели могут чувствовать себя весьма комфортно, не надевая теплых свитеров и брюк.

А ведь все это достигается путем приложения немалых усилий! Десятки и сотни людей ежедневно выходят на работу, чтобы обеспечить качественное отопление жилых домов.

Запуск отопления в многоэтажке

Работоспособность отопительной системы зависит не только от ее конструктивных особенностей, но и от правильности запуска. Неравномерный прогрев отдельных этажей или стояков, завоздушины, массовые течи – распространенные последствия невнимательности слесаря к правилам запуска.

Чтобы правильно запустить отопление в многоквартирном доме, нужно придерживаться следующего порядка:

1. Предварительно произвести опрессовку – гидравлическое испытание системы на предмет ее герметичности и целостности.
2. Осуществить плавный запуск теплоносителя по внутридомовой магистрали. Циркуляционные насосы запускаются на минимальных оборотах, чтобы вода медленно заполнила систему.
3. Заполнять трубопровод через обратку, чтобы снизить лишнюю нагрузку на старые радиаторы и вытеснить из системы воздух.
4. Выпустить оставшийся воздух в верхних точках системы через воздушные клапаны.
5. Когда в квартиры подается отопление, следует проверить степень прогрева и работоспособность всех радиаторов в доме. Если жильцы не жалуются, батареи прогреваются, течей нет, отопление и циркуляционные насосы запускаются на необходимую мощность.
