Размеры железобетонных (ж/б или жби) колодезных колец. таблицы согласно гост. технические характеристики

Сколько литров бензина в 1 м3

Каждый автовладелец должен знать, сколько литров бензина в 1 м3. Ответ на этот вопрос прост — 1 кубический метр равен 1000 литров бензина. Однако, если необходимо узнать массу 1 м3 бензина, то нужно умножить массу бензина в граммах на 1000. Согласно данным экспертов, масса бензина в 1 литре равна 900 граммам. Следовательно, масса бензина в 1 м3 равна 900 * 1000 = 900000 граммам, то есть 900 килограммам. Знание количества литров бензина, необходимых для преодоления определенного расстояния, позволяет точно спланировать маршрут и избежать возможных проблем на дороге. Кроме того, знание массы бензина в 1 м3 может быть полезным при подсчете экономической эффективности использования различных видов топлива.

Расчеты и указания по применению

Кто откажется от качественного изделия? Таких людей, наверное, нет в природе. Как получить это качество? Рассмотрим требования, предъявляемые кольцам в отдельности и всей конструкции в целом:

• Вес колодезного кольца и само изделие запроектированы, как отдельные элементы заглубленных конструкций, эксплуатирующиеся ниже или выше линии грунтовых вод. Окружающий грунт и грунт внутри колодца может быть с неагрессивной или слабоагрессивной средой.
• Сооружение всего колодца рассчитано на работу, как с временной, так и постоянной нагрузкой.
• Постоянная нагрузка складывается из собственного веса конструкции, вертикального и бокового давления грунта обсыпки. Нельзя не учитывать возможное обводнение, когда выполняется заглубление от 0,5 до 4 м. перекрытия колодца.
• К временной нормативной величине на поверхности земли, относятся три вида нагрузок.
• Равномерно распределенная нагрузка, возникающая при возвышении люка колодца на 30 см. над поверхностью земли без наезда легковой машины на люк.
• Ко второму виду относится нагрузка от автотранспорта, класс А11 по СНиП.
• Третий вид относится к колесной нагрузке НК80.
• Принятый коэффициент надежности составляет 1,2 для нагрузок первых двух видов и 1 для третьего вида.

Внимание: Если заглубление перекрытия сделано не больше метра, то для нагрузок второго и третьего типа учитывается коэффициент динамичности 1,3

• Сборные составляющие колодца должны устанавливаться на цементно-песчаном растворе толщиной в 10 мм, марки 100.
• Инструкция предписывает, отверстие для трубы в стене кольца обрабатывать раствором бетона класса В10, чтобы придать монолитную поверхность отверстию.
• Действующие нормативные документы, конкретные условия эксплуатации учитываются при определении марки бетона для изделия. На них ориентируются при выборе средств гидроизоляции(см.Гидроизоляция колодца: способы и методы проведения работ), антикоррозийной защиты, когда подбираются растворы для заполнения трещин и стыков, учитываются показатели материалов по морозостойкости и водонепроницаемости.
• Спуск в колодец выполняется по ходовым скобам или стремянкам, все эти моменты должны быть учтены на стадии проекта или принятого решения копать свой колодец.

Простое, сложное изделие

Стандартное железобетонное кольцо с размерами

Посмотришь на рисунок, на фото, простая геометрическая фигура, нашедшая широкое применение в изготовлении колодезных колец:

• Просчитаны и выбраны оптимальные размеры колец.
• Колодезные кольца выпускаются определенных марок, внутренних диаметров, с различной толщиной стенок и высотой.
• Марка бетона и его объем дополняют информацию, сколько весит колодезное кольцо без днища и крышки.

Из таблицы видно, что колодезное кольцо вес набирает при увеличении внутреннего диаметра и толщины стенки.

Установка

Завершающим этапом является установка выбранного изделия. При помощи специальной техники можно смонтировать бетонное кольцо для колодца. Размеры, диаметр и цена его подбирается в соответствии с перечисленными выше рекомендациями.

Изначально необходимо правильно выбрать место для бетонного кольца. Его выгружают из машины близко от места работы. Установка может производиться двумя способами. Первый вариант предполагает выкапывание шахты, в которую опускают бетонное изделие. Второй подход использует специальную установку. Благодаря этому кольцо устанавливают на поверхность и удаляют из него грунт. Постепенно изделие опускают на требуемую глубину.

Когда в шахту начнет проступать вода, ее следует откачивать насосом. Следует заранее продумать освещение. На глубине будет достаточно темно. Потребуется подъемный кран или специальная установка. Стыки между элементами конструкции необходимо обрабатывать специальными средствами.

Ознакомившись с рекомендациями экспертов, будет несложно выбрать бетонное кольцо для колодца. Размеры, диаметр и толщина стенок его зависят от многих параметров. Чем больше изделие, тем больше его стоимость. Это универсальное устройство, позволяющее обустроить качественную систему канализации или водоснабжения на любом типе участка.

При планировании строительства важно учитывать все детали. Особенно это касается строительных материалов

Монтаж элементов сооружения требует рабочей силы , а зачастую и специальной техники

Без учёта объема и веса стройматериалов их невозможно правильно разместить , транспортировать и монтировать из них сооружения. Так же вес и объем необходимо знать для произведения строительных расчётов при проектировании

Монтаж элементов сооружения требует рабочей силы , а зачастую и специальной техники. Без учёта объема и веса стройматериалов их невозможно правильно разместить , транспортировать и монтировать из них сооружения. Так же вес и объем необходимо знать для произведения строительных расчётов при проектировании.

Вес бетонного кольца обычно высчитывается по формуле: V = π x R² x H

В этой формуле V — внутренний объем кольца , π — является постоянной величиной равной 3,14 , R² — это внутренний радиус изделия , H — высота изделия.

Эта формула предназначена для расчета внутреннего пространства кольца. В ней не учитывается толщина стенок. Применяется она для расчетов при строительстве канализации и накопительных колодцев. Без планирования при строительстве проектированная система может не справляться с нагрузкой , что повлечет за собой нежелательные последствия.

Наиболее часто применяемые в строительстве кольца имеют следующие параметры:

• КС 20.9 ( 200 см) — объем 2,83 м³;
• КС 15.9 ( 150 см) — объем 1,59 м³;
• КС 10.9 ( 100 см) — объем 0,71 м³.

Кроме объема строительных элементов так же важно учесть и вес. Типовой вес бетонного кольца для колодца различается для каждой марки

В данной таблице показаны основные характеристики для некоторых из них

В данной таблице показаны основные характеристики для некоторых из них.

Железобетонные конструкции считаются монолитными именно за счет большого веса. Качественный монтаж скрепляет отдельные элементы и делает их очень устойчивыми к внешним воздействиям. Применив железобетонные изделия при строительстве , вы несомненно повысите эксплуатационные характеристики объекта.

Например , при сооружении канализационных сетей применяют большие по весу бетонные кольца 1 метр и более. Для водопроводных магистралей используют кольца массой примерно 640 кг. Имея подобный вес транспортировка и монтаж сооружений требуют задействования специальной техники. Вес бетонного кольца невозможно сделать меньше , иначе кольцо будет содержать полости. Если вы обнаружили несоответствие веса у указанных выше марок , то возможен производственный брак. Приобретать строительный материал можно без опасений только у проверенных производителей и поставщиков.

Для того чтобы обустроить индивидуальную канализационную систему в собственном загородном доме существует несколько способов. Но несмотря на огромный ассортимент более современных и новейших строительных материалов, наибольшим спросом пользуются кольца из железобетона. Такая популярность достигнута благодаря прочности, надежности, и морозоустойчивости подобных изделий, а также немалое значение имеют и размеры бетонных колец для канализации.

Начало возведения канализационного колодца

Первым делом, важно сделать проект канализационной системы, которая будет проходить на территории частного дома. Само собой, что если нет достаточного опыта или времени для составления такого проекта, то можно взять уже готовые планы, которые находятся в специализированных книгах или интернете. Качественный план подразумевает не только линии труб, траншей, но там должна быть расписана смета на строительные материалы, которые понадобятся для возведения всей системы

Используя такую смету, можно сэкономить значительное количество денег, даже при превышении количества строительных материалов на 20%

Качественный план подразумевает не только линии труб, траншей, но там должна быть расписана смета на строительные материалы, которые понадобятся для возведения всей системы. Используя такую смету, можно сэкономить значительное количество денег, даже при превышении количества строительных материалов на 20%.

Если заниматься самостоятельным планированием канализационных колодцев, нужно знать о последовательных этапах этой работы.

1. Первым делом нужно определиться с местом установки колодца. Это должна быть ровная поверхность, которая находится немного ниже уровня дома. Такое расположение поможет облегчить установку труб, а также в дальнейшем предотвратит засоры в системе, и облегчит слив.
2. Место для колодца, должно быть выбрано с учётом положения дома. Нужно выбрать место, чтобы минимизировать количество труб и тем самым сэкономить деньги. При ошибке в расположении есть шанс, просто вести все трубы вокруг дома, и только потом тянуть их к колодцу, что требует больших денежных затрат.
3. После того как точное место канализационного колодца определилось, весь проект нужно переместить на масштаб. Это позволит сделать расчёты и понять, сколько примерно труб понадобится для возведения всей системы, а также где копать траншеи, установить туалет и выделить место для отходов.

После окончания всех расчётов на руках окажется готовый план, по которому можно смело закупить необходимое количество строительных материалов и начинать работать.

Сколько литров воды в бетонном кольце?

Количество воды, которое может содержаться в бетонном кольце, зависит от размеров кольца и его объема. Обычно бетонные кольца используются для строительства колодцев, септиков, дренажных систем и других инженерных сооружений.

Для определения количества воды в бетонном кольце необходимо знать его объем. Объем бетонного кольца можно рассчитать по формуле для объема цилиндра: V = πr²h, где V — объем кольца, π — число пи (3,14), r — радиус кольца, h — высота кольца.

После вычисления объема кольца можно рассчитать приблизительное количество воды, которое может содержаться в нем, используя плотность бетона и плотность воды. Плотность бетона обычно составляет около 2400 кг/м³, а плотность воды — около 1000 кг/м³. Таким образом, если объем кольца равен 1 м³, то максимальное количество воды, которое может содержаться в нем, составит примерно (2400 / 1000) = 2,4 м³ или 2400 литров.

Но стоит отметить, что реальное количество воды, которое может содержаться в бетонном кольце, может быть меньше из-за того, что часть объема будет занята материалами, которые используются для установки и закрепления кольца в земле.

Изготовление колец в домашних условиях

Если вы решили изготавливать железобетонные кольца своими руками, то непременно должны знать:

• Для получения качественного изделия необходимо использовать цемент марки М400 и выше;
• В качестве мелкого наполнителя должен выступать промытый кварцевый песок;
• Крупный наполнитель – малоокатный гравий.

Инструкция изготовления изделий такого рода в домашних условиях выглядит следующим образом:

1. Обустройство опалубки. Вам потребуется соорудить 2 цилиндра, из них 1 для внутреннего диаметра и 1 для внешнего.

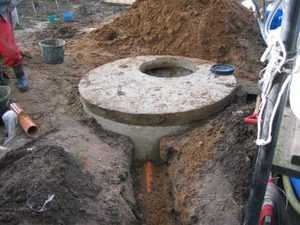

На фото – опалубка

1. Выберете ровный участок и установите на нем внутренний и внешний цилиндры, таким образом, чтобы стенки изделий были равноудалены по всей окружности;
2. По периметру опалубки на равных расстояниях расположите 10-12 металлических арматурных стержней диаметром 8-10 мм;
3. Полученный каркас необходимо закрепить клиньями, которые будут перемещаться вверх по мере заполнения формы раствором;
4. Для того чтобы легко отделить готовое изделие, смажьте стенки формы отработанным машинным маслом;
5. Залейте в форму слой бетона около 10 см и утрамбуйте при помощи металлического штыря методом прокалывания. Таким образом заполните всю форму;
6. Залитую опалубку укройте плотной тканью для защиты от солнца;
7. Через 3-5 дней опалубку можно удалить и оставить изделие просыхать еще 7-14 дней, укрыв его от солнца и увлажняя несколько раз в день.

Расчет объема

Объем выгребного резервуара – важный параметр, от которого зависит эффективность работы канализационной системы и частота чисток стока. Рассчитывается он исходя из количества проживающих в доме. Если речь про дачный вариант, то принимается среднее арифметическое пребывающих в здании людей. Например, в круглогодичном коттедже живет 4 человека: 3 взрослых и 1 ребенок.

Принцип работы сточного резервуара

Совет от эксперта:
Стандартно на 1 взрослого человека принимается 0,5 кубометров отходов, для ребенка в половину меньше. Если к стоку подключены какие-либо устройства потребляющие воду, то учитываются и они. В нашем примере они не подсоединены.Выходит, что в сутки в выгребную яму будет сливаться 3*0,5+0,25=1,75 кубометров стоков. Полученное значение всегда округляется в большую сторону. Это поможет предупредить переполнение резервуарами при необходимости подобрать подходящий объем готовой емкости. В нашем случае, принимается значение 2 кубометра.

Объем резервуара должен в 3 раза превышать суточное количество отходов. Поэтому, 3*2=6. Оптимальным объемом резервуара для семьи из трех взрослых человек и одного ребенка будет 6 кубических метров.

Для оборудования канализационной системы дачного дома используется иная схема. Чаще всего, на даче не живут большими семьями, а приезжают на несколько дней отдохнуть, собрать урожай или убрать огород. Можно не проводить расчеты, а просто обустроить сток, емкость которого будет находиться в пределах 1–2 кубометров.

Яма открытого типа

Зачем рассчитывать объем:

1. Это необходимо для подбора целесообразной конструкции выгребной ямы. Существует два вида стоков: открытые и закрытые. Открытые более просты в обустройстве и обслуживании, но подходят только для переработки стоков, объемом до 1 кубометра. Закрытые практичнее, т. К. они способны поглощать большее количество отходов и безопаснее в экологическом плане;
2. Если неправильно рассчитать объем сточных вод у открытого резервуара, то он будет справляться со своей работой значительно медленнее, чем должен. Кроме того, выходящие стоки будете заражать почвы и грунтовые воды.

Заполнение выгребной ямы грунтовыми водами

При расчете потребного объема нужно дополнительно учитывать уровень грунтовых вод, В местности, где они близко расположены к поверхности земли возможно переполнение ямы за счет их повышения.

Виды бетонных колец

Выделяют такие рзновидности:

Кроме стандартных изделий производятся те, у которых есть пазы для сборки.

• Железобетонные. Элементы соединены между собой цементным раствором и скобами из железа.
• Еврокольца. Изделия европейского образца со специальными пазами, благодаря которым элементы надежно сцепляются вместе.

Железобетонные изделия в свою очередь делятся на такие подтипы:

• ремонтные;
• сборные;
• опорные;
• доборные;
• кольца с замком, с дном;
• изделия с крышкой.

По виду конструкции выделяют:

• водозаборные;
• для канализации;
• коллекторы;
• для прокладки коммуникаций под землей, газопровода.

Размеры и объемы

У каждого вида таких изделий есть свои параметры.

Параметры изделий выглядят следующим образом:

• Средняя высота: 10—100 см.
• Толщина стенок: 0,7—1,20 см.
• Диаметр изнутри: 70—200 см.
• Вес конструкции: 46—2 300 кг.

Согласно нормам ГОСТа 8020–90, на всех бетонных изделиях должна присутствовать маркировка:

• КЛК — используются для комплектации городских ливневых канализаций и водостока.
• КВГ — изделия, предназначенные для монтажа газопровода и водопроводных колодцев.
• КО (КО 6) — опорное, для фундамента колодца.
• КС (КЦ) — модели стеновые, которые устанавливаются в ограниченных условиях, обозначается, например, так: КЦ 10 10.
• КСД — стеновое кольцо с днищем. КЦД 10 и КЦД 15 в основном используется для обеспечения герметизации колодца, чтобы ограничивать попадание грунтовых вод и стоков. КЦД 7— наименьшая плита днища, которую устанавливают в колодцах с диаметром 7 дм. К такой плите идут модели КС 7 3 и КЦ 7 9.
• КФК — системы дренажные и сети коллекторов.

или cкачать в PDF (221.3 KB)

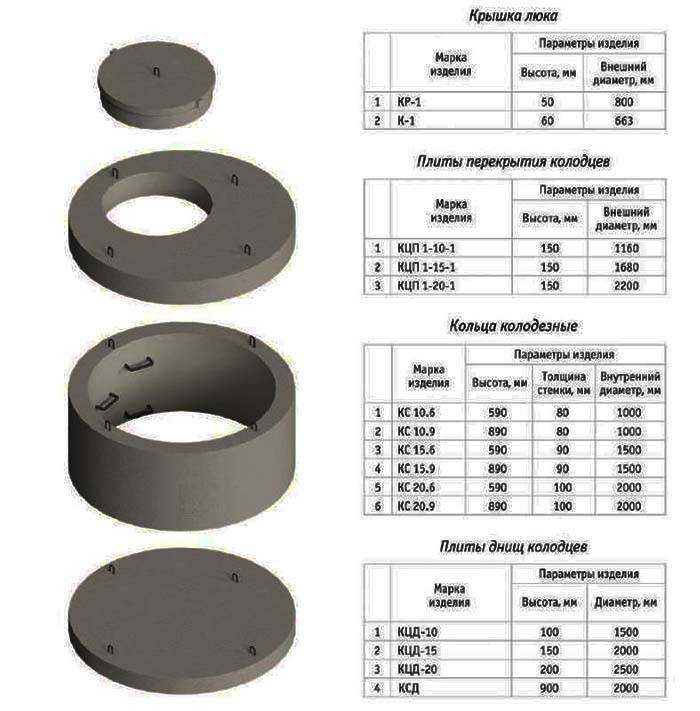

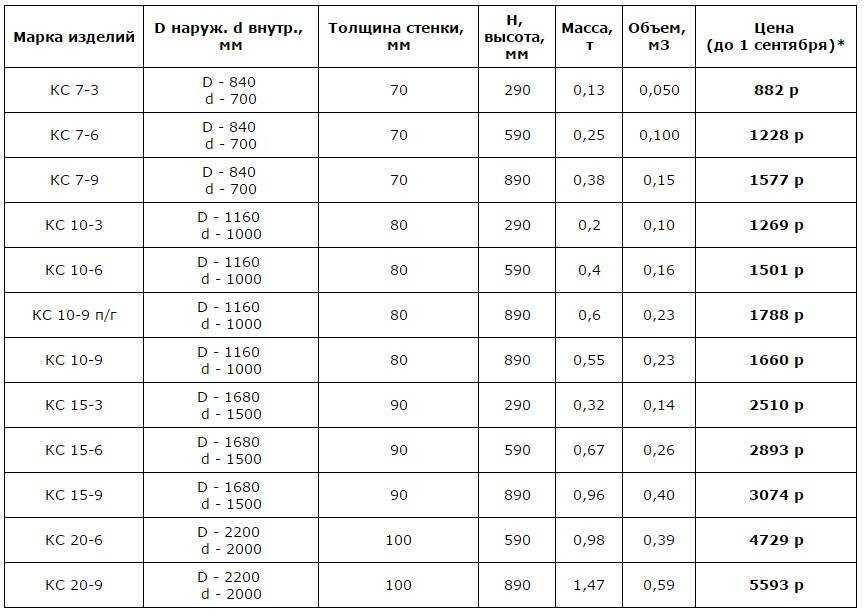

Типичные размеры бетонных колец

Название	Диаметр, D мм	Диаметр, d мм	Высота, h мм	Толщина, мм	Объем бетона, куб. м	Вес, тонн
КС 7 3 (кц 7 3)	840	700	290	70	0.05	0.13
КС 7 9	840	700	890	70	0.05	0.38
КС 10 6	1160	1000	590	80	0.16	0.4
КЦ 15 9	1680	1500	890	90	0.4	1
КС 15 6	1680	1500	590	90	0.66
КЦ 20 9 (КС 20 9)	2200	2000	890	100	0.59	1.48
КС 20 6	2200	2000	590	100	0.39	0.98
К 7 10	840	700	990	70	0.17	0.42

Также в маркировке колец имеются и цифры. Расшифровка маркировки будет выглядеть следующим образом: КС-10—10. Это означает стеновое кольцо с толщиной стенок 100 и высотой 1000 мм (1 метр). Такие типоразмеры позволяют без труда выбрать изделие для обустройства собственной системы водоснабжения.

Цифры и буквы на самом изделии означают его определенные параметры.

Монтаж объекта из бетонных колец

Поскольку бетонные кольца являются наиболее распространенным вариантом для сооружения выгреба, имеет смысл его рассмотреть подробно.

Вот общая схема выполнения монтажных работ:

1. Выполнить разметку.
2. Выкопать котлован.
3. Установить кольца.
4. Подвести к объекту канализационную трубу.
5. Сделать отверстие для трубы и ввести ее в емкость.
6. Выполнить герметизацию всех соединений.
7. Нанести слой гидроизоляционного материала.
8. Уложить на дно сооружения фильтр из песка и гравия.
9. Выполнить обратную засыпку котлована.
10. Установить верхнее перекрытие с крышкой.
11. Засыпать перекрытие грунтом или задекорировать его.

Под небольшую яму котлован можно вырыть и вручную. Понадобится штыковая лопата, чтобы копать, ведро на веревке, чтобы вынимать грунт, совковая лопата, чтобы его насыпать в ведро, и партнер на верху, чтобы это ведро вытаскивать. Бетонное кольцо ставят на землю, а копают внутри.

Если под выгребную яму без дна необходим большой котлован, имеет смысл арендовать экскаватор, чтобы работы прошли быстрее

В результате кольцо постепенно опускается, предотвращая обрушение стенок ямы. Для большого выгреба лучше все же потратиться на аренду экскаватора. Скорость проведения работ возрастет в разы. Здесь также можно сначала поставить на грунт кольцо, а затем начинать работу. Понадобится экскаватор с соответствующим размером ковша и опытный оператор.

Траншея для канализационной трубы должна иметь небольшой уклон, 2 – 3 см на погонный метр. Если промерзание грунта в зимний период характерно для этой местности, то трубу выше этой отметки следует обязательно утеплить.

Отверстие под трубу пробивают в подходящем месте после ее укладки. Если сделать такое отверстие заранее, можно банально не угадать высоту вхождения трубы.

Бетонные кольца на дно котлована для выгребной ямы следует устанавливать очень осторожно с помощью подъемного крана, чтобы их не повредить

Стыки бетонных колец, а также место входа трубы обрабатывают раствором. Затем следует нанести слой гидроизоляционного материала. Подойдет недорогая обмазочная изоляция.

Этот этап не считается обязательным, если все стыки надежно загерметизированы. Однако гидроизоляционный слой защитит конструкцию от повреждений, а это заметно увеличит сроки ее эксплуатации.

Стыки между бетонными кольцами выгребной ямы скрепляют раствором, затем все места соединений тщательно покрывают слоем гидроизолирующего материала

Донный фильтр формируют из речного песка и гравия. Можно также использовать и щебень подходящих фракций. Сначала засыпают песок слоем около 30 – 35 см, затем – два слоя гравия или щебня примерно такой же толщины.

Мелкие частички должны находиться внизу, а крупные – сверху. Теперь нужно установить верхнее перекрытие. Обычно для этого берут готовую бетонную плиту подходящего размера и конфигурации.

В перекрытии должно быть отверстие достаточно просторное, чтобы можно было не только опустить шланг илососа, но и отправить человека для осмотра состояния емкости после ее очистки. Это отверстие закрывают крышкой, чтобы посторонние запахи не беспокоили окружающих.

Бетонное перекрытие с отверстием под крышку – оптимальный вариант для монтажа выгребной ямы из бетонных колец. Такие конструкции используют и при строительстве канализации из других материалов

Некоторые хозяева предпочитают сделать двойную крышку. Она надежно защищает и от запахов, и от промерзания стоков в зимний период. Сверху на перекрытие обычно наносят слой грунта, чтобы не портить ландшафт.

Крышку, конечно же, необходимо оставить свободной, она должна быть выше уровня земли на 20 – 30 см. Теперь нужно только следить за уровнем стоков в емкости и своевременно их удалять.

Двойная крышка над емкостью выгребной ямы без дна обладает повышенными теплоизолирующими свойствами и надежно отсекает неприятные запахи

Если все рассчитано правильно, то очистка понадобиться только пару раз в год. После того, как выгреб очищен, не помещает спустить вниз человека в спецодежде. Его задача – осмотреть стены сооружения, проверить их целостность.

Периодически выполняют промывку донного фильтра или его полную замену. Все работы внутри выгребной ямы нужно производить только в присутствии напарника, который находится наверху для страховки.

Монтаж железобетонных колец

делать вручную.

Необходимо составить смету и схему будущих работ по монтажу колец.

Вручную выкапывается небольшой котлован для кольца. Он должен быть на 1-2 см больше внешнего диаметра кольца, и на 10-15 см глубже высоты кольца. В котлован опускается первое ЖБ-кольцо (оно впоследствии будет самым нижним).

Далее шахта углубляется, и по мере увеличения её высоты одеваются новые кольца. Весь грунт вынимается наверх при помощи ведра и верёвки.

Место стыка двух колец обрабатывается бетонным раствором. Кольца, в свою очередь, защищает работника об обрушения грунта.

Таким образом, делается установка всех колец. На дно при помощи спецтехники кладётся железобетонное дно или плита основания. Стыки дна и кольца обмазываются бетонным раствором. Если такой плиты нет, дно ямы просто заливается бетоном.

Сверху колодец перекрывается специальной плитой перекрытия, имеющей пластиковый канализационный люк. Кольца небольшого диаметра перекрываются непосредственно люком. Горловина люка накрывается чугунным или полимерным люком.

По обе стороны колодца выкапываем траншеи на глубину 1,20-1,30 м. Туда будут закладываться канализационные пластиковые трубы. На месте входа трубы в ЖБ-кольцо вырезается отверстие того же диаметра. Далее идёт монтаж канализационных труб.

Ценовая характеристика железобетонных колец компании «Смоленские»

Наименование	КС-10.9	КС-10.85	КС-15.9	КС-20.9	КС-7.9	ПП-10	ПП-10	ПП-15	ПП-15
Примечание	с замком	с замком	без замка	без замка	без замка	без люка	с полимерным люком	без люка	с полимерным люком
Цена, рос.руб.	1 700	1 600	2 600	4 800	1 800	1 200	2 300	2 900	3 900

Ценовая характеристика железобетонных колец компании ООО «ЖБИ-1»

Наименование	КС-10.9	КС-10.6	КС-15.9	КС-20.9	КС-7.9	ПП-10-1	ПП-10-2	ПП-15-1	ПП-15-2
Примечание	с замком	доборное	без замка	без замка	без замка	без люка	без люка	без люка	без люка
Цена, рос.руб.	900	700	1 450	2 450	700	600	850	1 350	1 800

Основные этапы монтажа канализационного колодца

Устройство канализационного колодца из бетонных колец технологически несложное, трудности возникают только из-за большого веса изделий. Их можно установить на даче своими руками, не привлекая технику. Используют давний способ подкопа под кольца. Осаждают только стеновые кольца, а если требуется днище, заливают самостоятельно.

Выбор места для септика

Для емкостей нужна небольшая площадка, удаленная от других объектов. По санитарным и строительным нормам расстояния должны быть не меньше указанных значений:

• от дома – 5 м;
• к общим дорогам – 5 м, подъездным – 3 м;
• от колодца – 30 м;
• от границы соседнего участка – 3 м;
• к водоему – 20 м.

Проектируя расположение, учитывают, что требуется подъезд техники. Расстояние до детской площадки, летней кухни, бассейна стараются выбрать побольше. От анаэробных септиков даже при самой совершенной вентиляции все равно исходит запах.

Монтаж

Порядок такой:

• копают котлован нужной глубины, диаметр больше колец;
• на дно ямы укладывают бетонную плиту или заливают фундамент;
• опускают кольца с одновременной гидроизоляцией стыков;
• сверху устанавливают перекрытие;
• монтируют сливную трубу.

Из септика стоки не должны просачиваться в грунт. Для дополнительной герметизации швов используют цемент с добавками, повышающими прочность.

Для дренажного колодца это не так важно: его назначение – отводить стоки в почву, они уже не такие грязные. Нижнее кольцо можно установить с отверстиями в готовом изделии

Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы

Беззамковые колодезные кольца все равно усаживают на раствор, чтобы конструкция не сдвинулась под давлением почвы.

Фильтрационный колодец строится в такой последовательности:

• насыпают песок высотой 0,5 м от дна котлована;
• сверху – 20 см гравия;
• устанавливают кольца, перекрытие;
• если нижнее кольцо перфорированное, пространство между ним и землей засыпают щебнем;
• соединяют колодцы переливной трубой.

Над перекрытиями устанавливают горловины с крышками. Люк необходим для периодического осмотра септиков. Конструкции доверху засыпают землей, чтобы над поверхностью на 10-15 см возвышалась горловина с крышкой.

Конструкция фильтрующего колодца

Виды канализационных труб

Канализационные трубопроводы делают из металла, полимеров, керамики, бетона и асбеста.

Стальные трубы прочные, эксплуатируются при любой температуре. Достоинства перечеркивает подверженность коррозии. В частном доме сейчас применяются редко.

Чугун дороже стальных труб, тяжелее, но меньше корродирует. Иногда сейчас из них делают стояки, внешние выводы. Они тяжелые, их сложно герметизировать. На шероховатых внутренних стенках откладывается грязь, уменьшается проходимость.

Полимерные канализационные трубы имеют гладкие стенки, за счет чего обеспечивается максимальная пропускная способность. Их в зависимости от материала делят на несколько групп:

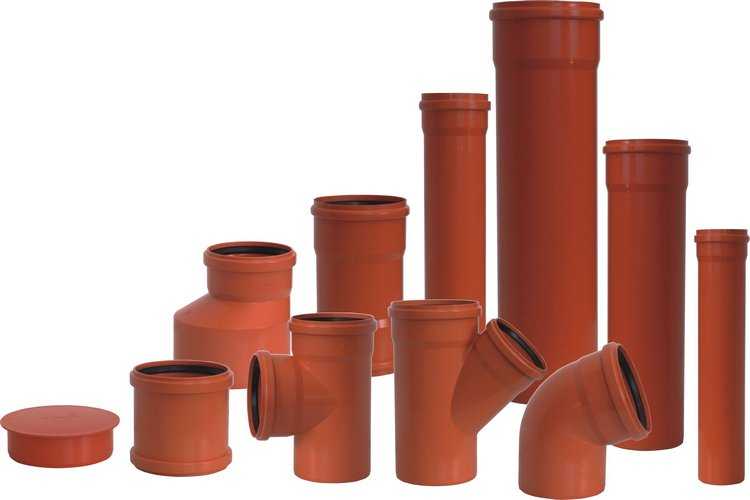

Разные формы ПВХ труб

• поливинилхлоридные (ПВХ);
• из непластифицированного поливинилхлорида (НПВХ);
• полипропиленовые (ПП);
• полиэтиленовые (ПЭ).

Изделия ПВХ используют для внутренней и внешней безнапорной канализации. На них не влияет ультрафиолет, они имеют достаточную прочность. В быту применяют SN2, если система проложена на небольшой глубине и не пересекает дороги. SN4 используют при необходимости проложить трубу под дорогой с небольшой нагрузкой, например под подъездом к гаражу. ПВХ нестойкие к перепадам температур, агрессивным веществам, горят, выделяя ядовитый газ.

Полипропилен рекомендуется использовать только для внутренней канализации, поскольку мягкий и легко деформируется под нагрузкой. Он выдерживает высокие температуры, отличается длительным сроком службы. ПП-изделия экологически безопасные, стойкие к агрессивным веществам.

Канализационные полипропиленовые трубы различного диаметра

Полиэтиленовые трубы не рекомендуется использовать в канализации с горячими стоками выше +40°С – происходит расширение и удлинение. Выдерживают морозы до -40°С. Полиэтилен низкого давления обладает более высокими качествами:

• выдерживает температуру до -70°С;
• стойкий к гидроударам;
• не меняет размеры при повышении температуры.

Недостатки присутствуют: ПНД имеет низкую прочность, внешнюю канализацию располагают только под землей. Боится ультрафиолета, не выдерживает высоких температур.

Керамику используют в промышленных системах: она хрупкая, ее сложно монтировать. В быту иногда применяют асбестовые и бетонные трубы для устройства линий малой протяженности.

Несколько слов о бетонных кольцах

Типовые бетонные кольца для выгребной ямы удобны еще и тем, что можно без труда рассчитать объем будущего септика, умножив площадь окружности кольца на его высоту. Первая цифра, указанная при маркировке бетонного изделия, означает диаметр кольца в дециметрах, а вторая — его высоту.

Например:

• КС-10,9 — это кольцо диаметром 1 метр и высотой 90 см. Его объем равен 0,71 куб. м.;
• КС-15,9 — это кольцо диаметром 1,5 метра и высотой 90 см. Его объем равен 1,59 куб. м.;

КС-20,9 — это кольцо диаметром 2 метра и высотой 90 см. Его объем равен 2,83 куб. м.

Отверстия для канализационных труб в бетонном кольце можно сделать перфоратором

Помимо бетонных колец следует приобрести перекрытие, поскольку выгребная яма должна быть надежно закрыта. Для двухкамерного септика понадобится два перекрытия. При их изготовлении делают круглое отверстие, чтобы обеспечить доступ для очистки. Закрывают отверстие специальным люком, который также следует приобрести.

Виды колец для колодца

Поскольку колодцы бывают канализационными, газопроводными и построенными специально для систем водоснабжения, то и элементы и составные части для устройства таких колодцев различаются по своему назначению.

Существуют следующие разновидности бетонных колец:

1. Железобетонные. Они предназначены для сооружения инженерных сетей (дренажных и канализационных колодцев, водопроводных и газопроводных систем, прокладки подземных сетевых кабелей).
2. Доборные. Они применяются тогда, когда стандартные не подходят по размерам.
3. Опорные. Их закладывают в основание колодца.
4. Стеновые. С их помощью сооружается горловина колодца; основная сфера применения — установка на ограниченном пространстве.
5. Коллекторы.

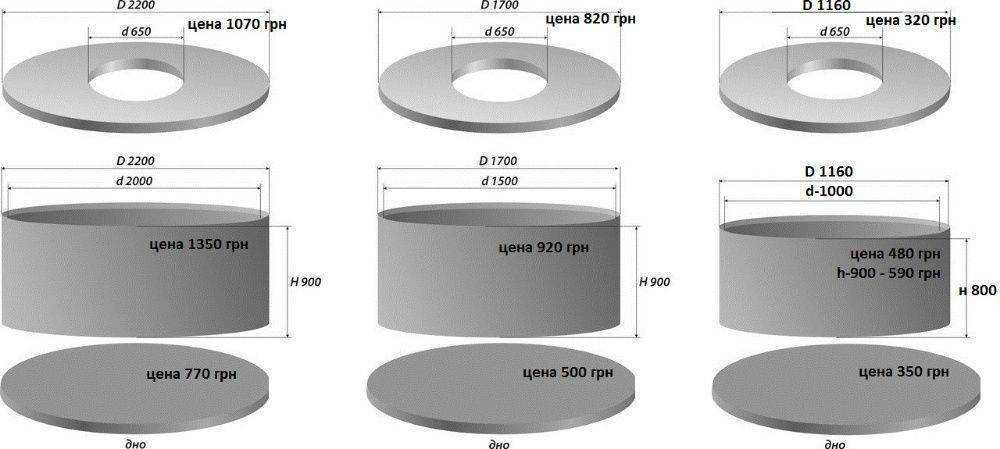

Разновидности бетонных колец для колодца.

Кроме того, производятся дополненные изделия с замком и днищем, с плитой перекрытия и сборные, а также круглые и квадратные кольца. Производители выпускают элементы, снабженные пазами для фиксации. Это необходимо для того, чтобы в случае смещения колодец, сооруженный из таких колец, не разрушился.

К преимуществам бетонных колец относят долговечность, прочность, скорость монтажа инженерных систем, широкий диапазон размеров и жесткость сооружения. Кроме того, плотная структура материала повышает герметичность колец.

Вопросы и ответы

Размеры

Каким может быть диаметр колец? Диаметр колодезного кольца варьируется от 60 до 250 сантиметров.

На фото — КС-25-12. Диаметр — 2,5 метра.

Минимальная высота колодезного кольца составляет всего 150 миллиметров (к примеру, для КС-7-1,5). Максимальная — 3,5 метра (КС-7-3). Однако наибольшим спросом пользуются изделия высотой 90 — 100 сантиметров.

Каков объем воды в колодезном кольце? Объем цилиндра равен произведению квадрата его радиуса на высоту и на число «пи». Таким образом, для самых ходовых колец с внутренним диаметром 1,5 метра и высотой 0,9 метра внутренний объем составит (0,75^2) х 0,9 х 3,1415 = 1,6 кубометра.

Чтобы получить объем колодезного кольца в литрах, достаточно умножить это значение на 1000: 1,6 х 1000 = 1600 л.

Формула расчета объема цилиндра. R — его радиус, H — высота.

Виды

Всегда ли эти изделия представляют собой обычный толстостенный цилиндр? Вовсе нет.

В прайс-листах производителей можно обнаружить следующие их разновидности
:

— изделие с пазом и выступом на верхнем и нижнем торце соответственно. Конструкция позволяет избежать поперечного смещения элементов колодца и существенно упростить его герметизацию.

Изделия с днищем предназначены для монтажа колодцев при высоком уровне грунтовых вод, когда дренирование через пол может привести не к осушению колодца, а к его заполнению.

• Так называемые доборные — это все изделия высотой менее 40 сантиметров. Они применяются при нестандартной высоте или глубине создаваемой конструкции (некратной высоте одного большого кольца).
• Перфорированные — имеющие в стенках большое количество отверстий. Их назначение — эффективный дренаж очищенных стоков в грунт. Область применения вполне предсказуема: из них локальных очистных сооружений.

Прайс

Сколько стоит колодезное кольцо? Разумеется, цена зависит от его размеров и формы.

Приведем несколько примеров из найденного на просторах всемирной сети прайс-листа.

• КС-7-6 (диаметр 70, высота 60, обычное стеновое кольцо) — 850 рублей.
• КС-20-9 (200х90 см) — 4500 рублей.
• КС-15-10ч (150х100 см, с замком) — 3750 рублей.
• КЦД-15-9 (150х90, с дном) — 4650 рублей.
• КЦД-20-10ч (200х100 см, с дном и замком) — 18000 рублей.

Для многих видов коммуникаций часто применяются не только трубы, но и железобетонные кольца. Сегодня нас будут интересовать те их виды, которые используют для устройства автономной канализации. Раньше, когда кольца были недоступны для рядового застройщика, канализационный колодец либо заливался бетоном по опалубке, либо выкладывался кирпичом. Естественно, это занимало массу времени, денег и стоило больших усилий. Канализационные кольца стали доступными и с их помощью можно выполнить септик под ключ, до самого последнего элемента, включая крышку люка.

Размеры

        Проектируя
канализацию, надо точно представлять себе размеры канализационных колец

Это важно,
поскольку основной характеристикой любой системы является пропускная
способность. Например, если объем
ливневого колодца не способен принять нужное количество стоков, то весь смысл
создания системы пропадает

Поэтому важно заранее определиться с размерами элементов,
выяснить, какими числами можно оперировать, рассчитывая возможности резервуаров
или колодцев. Кроме того, важно иметь представление о массе колец, поскольку не
всегда есть возможность подхода на площадку спецтехники.

Размеры колец для канализации стандартизированы по
внутреннему диаметру, высоте и толщине стенки. Минимальный размер — КС 7-1, это
изделие высотой 10 см и внутренним диаметром 70 см. Его вес составляет 46 кг. Одним из самых крупных
образцов является КС 20-9, внутренний диаметр которого составляет 2 м, а
высота — 90 см. Вес такого кольца — 2,3 т, что требует использования
подъемной техники. Примечательно, что вторая цифра (высота) может быть не
проставлена. Это означает высоту по умолчанию — 90 см.

Еще одним важным параметром
является объем канализационных
колец. Он рассчитывается по обычным математическим формулам —
сначала определяют площадь основания, затем ее умножают на высоту. Если все
элементы конструкции одинаковы, объем колец канализационных колодцев проще вычислять целиком,
умножая площадь днища на общую высоту. Например, если колодец состоит из трех ярусов
КС 10-9, то площадь днища будет равна 0,785м2. Общая высота колец
составит 2,7 м, тогда объем составит 0,785 × 2,7 = 2,12 куб.м.
