Нюансы разработки и оформления планов эвакуации

Требования к оформлению

Согласно ГОСТУ, размер локальных планов должен составлять 400х300 мм, тогда как для этажных или секционных минимальным размером является 600х400 мм. Сами планы следует изготавливать из фотолюминесцентных материалов.

Расположение графической и текстовой частей относительно друг друга может быть произвольным. Однако чаще всего текстовые пояснения находятся внизу под схемой или с одной из ее сторон. Ниже под схемой размещают расшифровку обозначений, порядок действий при пожаре и аварии, номера телефонов экстренных служб.

Фон подобного плана должен иметь белый или желтовато-белый цвет. Знаки безопасности и символы в графической части должны быть высотой от 8 до 15 мм и выполнены в одном масштабе.

Размер шрифта должен быть не менее трёх миллиметров, а цвет надписей и графических изображений, должен быть черным, независимо от цвета фона. Линии и стрелки, показывающие пути передвижения, изображают зеленым цветом.

Сам план эвакуации состоит из двух частей: текстовой и графической.

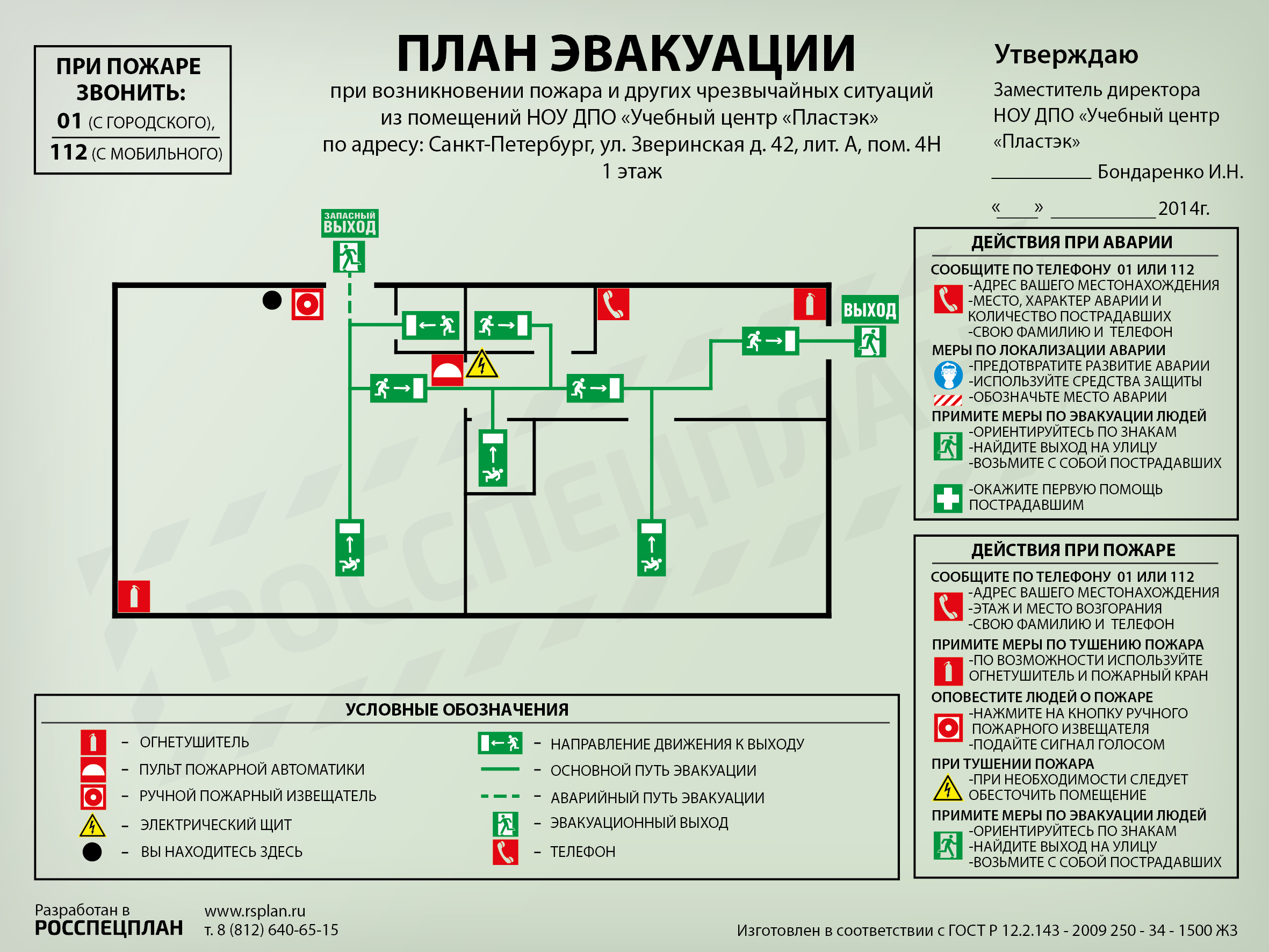

Графическая часть представляет собой схему эвакуации и должна содержать в себе план помещения или этажа с указанием стен, дверей, окон, лестниц пролётов и всех существующих выходов. На путь эвакуации указывают сплошные зеленые линии со стрелочками, тогда как пунктирные стрелочки указывают движение в направлении аварийных и запасных выходов.

Пути к главным эвакуационным выходам обозначаются сплошной зелёной чертой. Эвакуационные пути к аварийным выходам обозначаются зелёной штрих-линией. Направление движения должно быть указано с помощью стрелок.

Также на графической части должны быть указаны места размещения средств противопожарной защиты и спасательной связи. Подобные средства включают в себя огнетушители, пожарные шкафы, тревожные кнопки и телефоны для вызова спасателей.

Текстовая часть содержит инструкции о действиях в условиях пожара или иного чрезвычайного происшествия. Данная часть плана должна содержать информацию о порядке и последовательности эвакуации и описание значений всех символов и знаков безопасности.

Помимо этого, в текстовой части указываются способы оповещения людей о возникновении пожара и фамилии людей, ответственных за оповещение. Там же приведены номера телефонов экстренных служб и обязанности персонала, ответственного за вызов пожарных и скорой медицинской помощи.

В текстовой части также указывается порядок аварийного отключения оборудования и порядок ручного отключения установок и систем противоаварийной и пожарной автоматики.

Виды планов

Согласно законодательству РФ, существует четыре вида планов эвакуации:

• Этажный. Данный вид плана отдельно разрабатывается для каждого этажа здания;
• Секционный. Подобный план схож с этажным, однако он необходим в случае если площадь этажа больше тысячи квадратных метров, на этаже присутствует нескольких выходов, отделенных друг от друга и остальных частей этажа перегородками или стенами. Также подобный план разрабатывается при наличии турникетов, раздвижных, вращающихся или подъемных дверей, а также при сложных или протяженных путях эвакуации;
• Локальный план эвакуации разрабатывается для конкретно взятых помещений. В качестве примера можно привести больничные палаты, офисы или торговые точки. Данная разновидность отличается меньшим размером и тем, что на нем изображены пути эвакуации из конкретного помещения;
• Сводный план эвакуации. Данный вид плана составляется на основе секционных и этажных планов. Подобный план не размещается на видном месте, а хранится у дежурного. В случае пожара, данный документ передаётся руководителям ликвидации ЧС. Если какая-либо часть здания подвергается реконструкции или перепланировке, в план незамедлительно должны быть внесены необходимые изменения.

Профилактика возгораний и меры предосторожности

Сотрудники лечебных и других учреждений должны пройти первичный инструктаж по пожарной безопасности после приема на работу. Это касается как медицинского персонала, так и инженерно-технического. В дальнейшем проводятся периодические инструктажи.

Обучение по пожарно-техническому минимуму проходят должностные лица согласно соответствующим правилам. Их перечень есть в документации, утвержденной руководителем учреждения (главврачом).

Совместно с подразделениями пожарной охраны составляют план пожаротушения. Дополнительно проводят совместные учения с пожарными и персоналом лечебных учреждений для отработки действий по эвакуации и ликвидации возгораний.

На объектах обязательно устанавливают пожарную сигнализацию и систему пожаротушения автоматического типа. Не допускается перевод их на ручной режим запуска.

На этажах и в секциях размещают первичные средства пожаротушения. Огнетушители, пожарные краны, стволы, инструмент периодически осматривают, обслуживают и делают замену, если оборудование или установка пришли в негодность.

Знаки пожарной безопасности, эвакуационных выходов и проходов размещают в строгом соответствии с действующими правилами. Планы эвакуации разрабатывают для каждого этажа отдельно и здания в целом.

При изменении в планировке и конструкции учреждений графическую и текстовую плана эвакуации часть редактируют и утверждают заново. Эвакуационных выходов должно быть не менее 2-х на одно здание.

В учреждениях здравоохранения запрещается использовать электрические нагревательные приборы, разводить открытый огонь в любом его проявлении в палатах, коридорах. Для отделки нельзя применять горючие вещества, а в актовых залах драпировать окна допускается только материалами с противопожарной пропиткой из специальных тканей.

Телефонная связь обязательна для учреждений с массовым пребыванием людей (от 50 человек). Возле каждого пункта связи (телефонного аппарата) размещают плакат «При пожаре звонить 01».

В лабораториях, процедурных запрещено хранить более 3 л горючих и легковоспламеняющихся жидкостей. В рентгенографических кабинетах не допускается нахождение большого количества специальной пленки, если нет металлического шкафа.

Основная масса пленок складируется в отдельных сооружениях, которые размещают на расстоянии не менее 15 м от других зданий для снижения рисков распространения пожара. Их можно делить на секции. Окна, подвалы, приямки всех зданий учреждения нельзя закрывать решетками, чтобы при пожаре к ним был доступ.

Оборудование гардеробных, мест скопления одежды и вещей в холлах, коридорах учреждений здравоохранения повышает риски появления пожаров и их стремительного распространения. Поэтому перечисленные помещения оставляют свободными.

Промасленную ветошь, бумаги и мусор убирают в специальные емкости и вывозят по мере накопления с территории учреждения.

В деревянных зданиях учреждений здравоохранения запрещено одновременное нахождение более 50 человек. Аналогичный запрет для мансард учреждений здравоохранения из того же материала и размещения в них детей.

В коридорах не должно быть коек и кроватей, а в палатах места для больных строго рассчитываются по нормам. Регламентировано и минимальное расстояние между кроватями – 0,8 м, а в проходах между ними оставляют от 1,2 м.

Палаты для тяжелобольных пациентов, людей с ограниченными возможностями и детей выделяют на первом этаже, что способствует быстрой эвакуации. Для первых двух категорий больных обеспечивают 1 носилки на 5 человек в каждой палате.

Как чертить схему самостоятельно?

Вариантов составления плана быстрой эвакуации при пожаре существует несколько. Выбор зависит от нужного количества экземпляров на одно помещение:

• В небольшом помещении, где вполне хватит одной схемы, план можно начертить на листе бумаги обычным фломастерами красного/зеленого и черного цвета.
• На достаточно крупных предприятиях, где нужно несколько схем, может быть использован цветной принтер.

Во втором случае основной крупный вариант составляется от руки. Остальные выполняются на ПК и потом распечатываются со всеми цветными обозначениями.

Составление плана осуществляется так:

1. Подготовка схемы начинается с нанесения на бумагу чертежа схемы помещения/этажа.
2. Далее нужно обратиться к ответственному человеку, чтобы узнать, как по тому или иному конкретному помещению пролегают пути эвакуации. Самостоятельно определить это невозможно.
3. Установленные пути безопасного выхода прописываются яркими линиями.
4. Обозначаются стрелки, показывающие, куда и как нужно двигаться при пожаре. Они также должны быть яркого цвета.
5. На плане аккуратно выделяется место нахождения гидрантов, специального инвентаря, умывальников, огнетушителей и щитков.
6. В нижней части схемы прописываются номера аварийных городских служб. Каждый номер пишется в двух вариантах — для стационарного телефона и для мобильного.
7. Проставляются необходимые подписи.

Готовые схемы размещаются на самых видных участках с большой проходимостью. Листы обязательно прикрываются оргстеклом.

Виды планов пожарной эвакуации

По охватываемой площади ПЭ делятся на:

• секционные;
• этажные;
• локальные;
• общие (сводные).

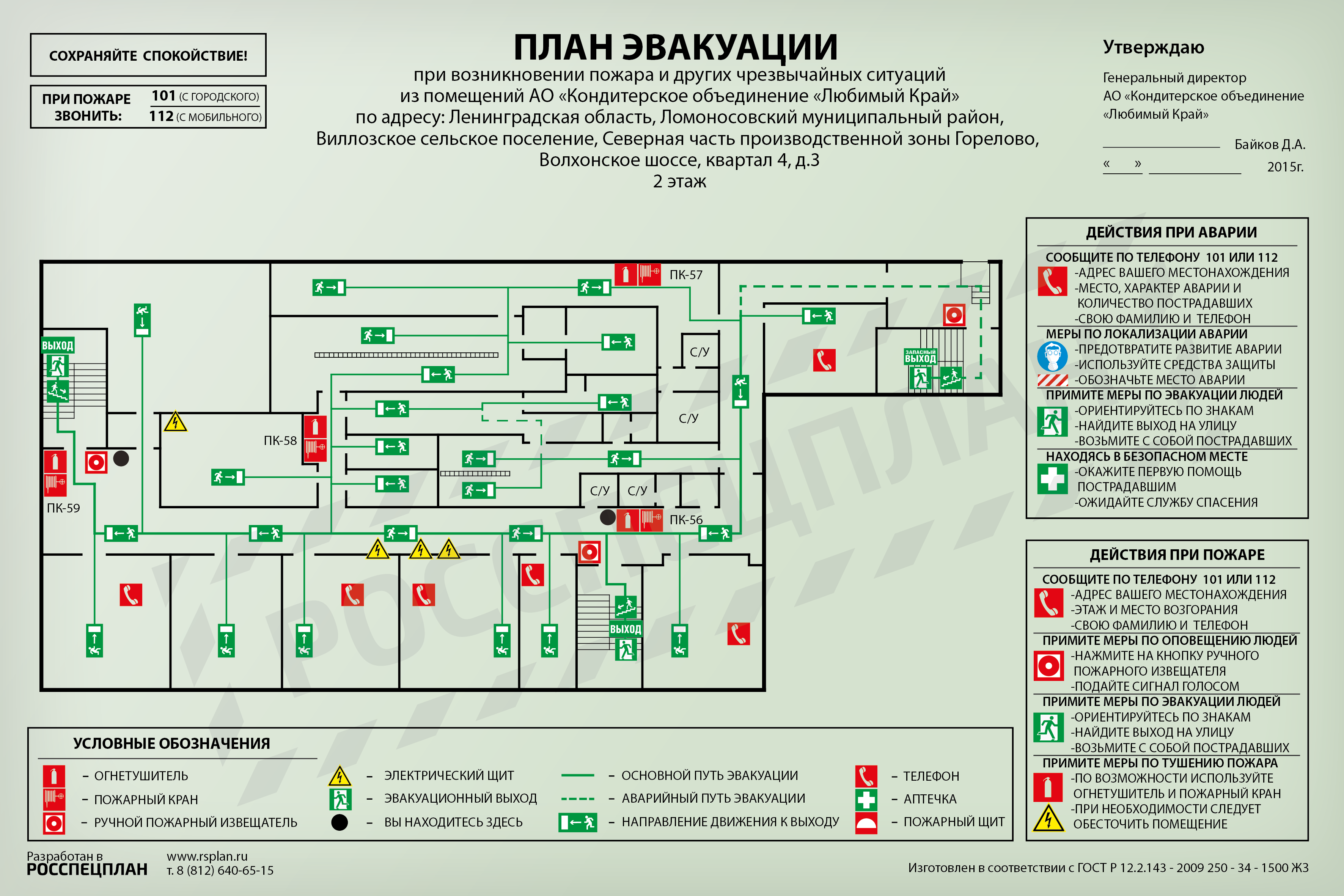

Наиболее распространены этажные планы эвакуации. На этих ПЭ изображаются лестничные клетки, лифты, кабинеты, актовые залы, другие помещения этого этажа. Не следует забывать о балконах, оконных проемах, наружных лестницах, дверях любого назначения, перегородках. Эвакопути, ведущие к эваковыходам, обозначаются сплошной зеленой линией, к аварийным эваковыходам – зеленым пунктиром. Направление следования – всегда к эваковыходу.

Линии для обозначения эвакопутей рисуются вдвое толще тех, которые предназначены для изображения плана этажа. В графической части следует выделить место для номера этажа. Спецсимволами обозначаются огнетушители, пожкраны, телефоны, ПЭ, щитки электричества, другие ключевые позиции.

Секционные ПЭ предназначены для:

• этажей, занимающих более 1 тыс. кв. м;
• этажей с несколькими эваковыходами, не связанными между собой и отделенными стенами;
• помещений с турникетами, разными нестандартными дверями (например, вращающимися);
• в случае протяженных либо запутанных эвакопутей.

Локальный ПЭ составляется для одного помещения, которым может быть палата в больнице, группа детсада, гостиничный номер.

Все «частичные» ПЭ включаются в сводный (общий) объектовый ПЭ.

Стандартные размеры ПЭ:

• этажные, секционные – 60х40 см;
• локальные – 40х30 см.

Утверждается ПЭ первым лицом предприятия, компании. Подпись, дата, должность, ФИО указываются в правом верхнем углу. Согласовывать ПЭ с МЧС не нужно. Во время проверки инспектор проверит ПЭ и укажет на неточности, если они есть.

Утверждение и ответственность

Ранее планы эвакуации в обязательном порядке согласовывались с инспектором ГПН, но с недавних пор, это требование отменили. По желанию, можно обратиться к инспектору, который работает в ближайшем территориальном отделении ГПН. На документе печатают специальные графы с местом для подписи согласовавшего и утвердившего лица.

План утверждает либо собственник здания, либо арендующее лицо. Ответственность и порядок действий прописывают в договоре аренды. Утверждают планы эвакуации руководители организаций, заверяя свою подпись печатью предприятия в предназначенном для этого месте.

За неправильное оформление плана эвакуации, Кодекс Российской Федерации об административных правонарушениях предусматривает административную ответственность и штраф.

Штраф за нарушение пожарной безопасности налагается на организацию инспектором Государственного пожарного надзора МЧС России в результате плановой или внеплановой проверки.

Более подробно узнать о составлении и утверждении планов эвакуации можно узнать из следующего видео:

При проведении плановой проверки, Государственный пожарный надзор обязан уведомить владельца объекта за несколько дней. Также, обязательным основанием для проверки служит письменное распоряжение или приказ руководителя территориального органа ГПН.

В свою очередь, внеплановая пожарная проверка может быть осуществлена при поступлении информации от третьей стороны о возникновении угрозы ЧС на объекте. Распоряжение руководителя территориального органа Государственного пожарного надзора также является обязательным условием для проверки.

В случае возникновения пожара на объекте налагаются следующие штрафные санкции:

• Нарушение требований пожарной безопасности, повлекшее возникновение пожара и уничтожение или повреждение чужого имущества либо причинение легкого или средней тяжести вреда здоровью человека:
  • для должностных лиц и индивидуальных предпринимателей — от 40 000 руб. До 50 000 руб.;
  • для юридических лиц — от 350 000 руб. до 400 000 руб.
• Нарушение требований пожарной безопасности, повлекшее возникновение пожара и причинение тяжкого вреда здоровью человека или смерть человека: для юридических лиц — от 600 000 руб. до 1000 000 руб.

В случае выявления административного правонарушения инспектором в порядке, установленном законодательством, составляется протокол как в отношении юридического, так и физического лица, допустившего нарушения.

Похожие

• Административная ответственность
• Когда могут отправить в неоплачиваемый отпуск на законных основаниях
• Как проверить готовность гражданства РФ?
• Куда жаловаться, если нет отопления в квартире?
• Трудовая деятельность: производительность и расчет
• Расчет среднего заработка: правила
• Статья 51 Конституции Российской Федерации
• Применение национального режима при осуществлении государственных закупок по 44-ФЗ
• Всё о залоге: понятие, виды, возникновение и прекращение
• Считается ли травма по дороге на работу производственной

Требования к составлению плана

Согласно установленным правилам по обеспечению пожарной безопасности, схему по организации эвакуации требуется отрабатывать как минимум каждые 6 месяцев.

Прежде всего, план используется для проведения тренировок. Раз в полгода руководство должно проводить учения, обучая людей действовать по заранее разработанному пути.

Проверка эвакуационной схемы

Составление схемы и размещение ее на видном месте не является окончательным действием. Сотрудники пожарной безопасности время от времени проводят проверки.

Это необходимо по той причине, что в зданиях периодически проводятся перепланировки, а также принимаются новые законы. Сегодня к эвакуационным схемам предъявляются следующие требования:

1. Графическая часть схемы должна полностью отвечать всем поставленным нормам.
2. На чертеже должны отсутствовать элементы, отвлекающие от основной информации.
3. Главный путь эвакуации обозначается сплошными цветными стрелками цвета.
4. Обязательно помечаются запасные пути. Их отмечают пунктирными линиями.
5. Должна присутствовать информация относительно того, где размещаются телефоны, огнетушители, пожарные краны и места включения противопожарной автоматики. Эти вещи обозначаются специальными условными знаками.

В эвакуационных планах наряду с графикой присутствует текстовая информация. Прописывается имя исполнителя, его обязанности и то, как нужно действовать в сложной ситуации.

Это ответственный человек, который должен регулировать эвакуацию. К его основным обязанностям можно отнести:

1. Оповещение о возникшем пожаре.
2. Организация эвакуационного процесса.
3. Проверка, все ли ушли с территории опасности.
4. Проверка систем пожаротушения.
5. Тушение пожара с помощью подручных средств.
6. Эвакуация ценного имущества.

В нижней части схемы проставляются подписи лиц, составивших план. Также должны присутствовать подписи людей, что ознакомились с эвакуационным планом.

К эвакуационной схеме наряду с иными документами прилагается журнал отработки схемы спасения. План выхода из помещения нужно время от времени отрабатывать и вносить даты осуществления подобных операций.

Требования, предъявляемые к эвакуационному плану здания

Планы эвакуации должны быть п 7 ППР-390(в соответствии с 7 пунктом Правил противопожарного режима, утвержденными постановлением Правительства за номером 390) в помещениях, в которых единовременно находятся 50 и более человек. Под эту категорию попадают практически все объекты, кроме небольших салонов красоты, магазинов, мастерских и т. п. Одно из основных требованиях к эвакуационным планам — исполнение в виде графического изображения. Заниматься их изготовлением могут только имеющие соответствующее разрешение (лицензию) типографии. При выявлении непрофессионально составленного плана инспектор пожарной охраны наложит на компанию штраф за невыполнение требований ПБ.

К планам эвакуации при пожаре предъявляется еще одно требование — качество такого документа должно в точности соответствовать принятым нормативам. При этом учитывается глянцевость поверхности, четкость изображения, размер, правильность формы. Недопустим выполненный от руки план, его просто не примет инспектор в ходе проверки. Кустарный документ приравнивается к отсутствию такого документа и влечет за собой серьезный штраф. Требования предъявляются и к материалу изготовления плана. Для этого используют бумагу с покрытием из фотолюминесцентного материала. Такая бумага устойчива к солнечным лучам, перепадам влажности и температуры, долгое время сохраняется в неизменном виде.
