Системы противопожарной сигнализации и автоматизация систем противопожарной защиты в 2023 году

ВЫБОР ОБОРУДОВАНИЯ И КОНФИГУРАЦИИ АВТОМАТИЧЕСКОЙ СИСТЕМЫ

На данном этапе проектирования осуществляется сравнение различных вариантов построения автоматического комплекса с учётом информации, полученной на первой стадии создания проекта и требований Заказчика, изложенных в Технических Условиях. Рассматривается возможность применения в проекте различных видов оборудования и мест его установки.

Производятся расчёты различных сценариев возможного развития пожара, разработка алгоритмов работы автоматической системы для каждого случая и выбор оптимального решения проекта, обладающего наибольшей универсальностью. При этом осуществляются предварительные технико — экономические расчёты.

На рынке автоматических систем безопасности при пожарах представлено оборудование различных ценовых категорий, обладающее разнообразными техническими возможностями. При выборе системы и её компонентов в процессе проектирования предварительно учитываются потенциальные финансовые возможности клиента.

Также предусматривается необходимость полного перекрытия, защищаемого в проекте, пространства зонами извещателями различного типа, реагирующими на факторы, сопровождающие неконтролируемое возгорание.

В зависимости от того, на какой из факторов, сопровождающих возникновение пожара, реагирует данный датчик, различают следующие их виды:

• тепловые датчики пожара, реагирующие на температуру воздуха;
• датчики, срабатывающие при определённой степени задымлённости защищаемого помещения;
• оптические сенсоры, настроенные на характерный спектр светового излучения, создаваемого открытым пламенем;
• комбинированные приборы, реагирующие на сочетание нескольких факторов.

Выбор требуемого типа извещателя для проекта осуществляется на основании оценки свойств веществ, находящихся в рассматриваемом помещении и анализа гипотетических ситуаций, возникающих при их воспламенении.

Например, если характеристики находящихся в помещении материалов таковы, что при возгорании они склонны к длительному тлению, то наиболее быстро пожар может быть обнаружен при помощи дымовых извещателей. Если же вещество вспыхивает ярким пламенем с малым выделением дыма, эффективней окажутся оптические и тепловые датчики.

Проектные работы пожарной сигнализации включают в себя определение мест расположения датчиков и ориентацию направленности зон их чувствительности. От того, насколько удачно решена задача диспозиции извещателей, зависит оперативность обнаружения системой возгорания на объекте, а фактор времени при пожаре имеет решающее значение.

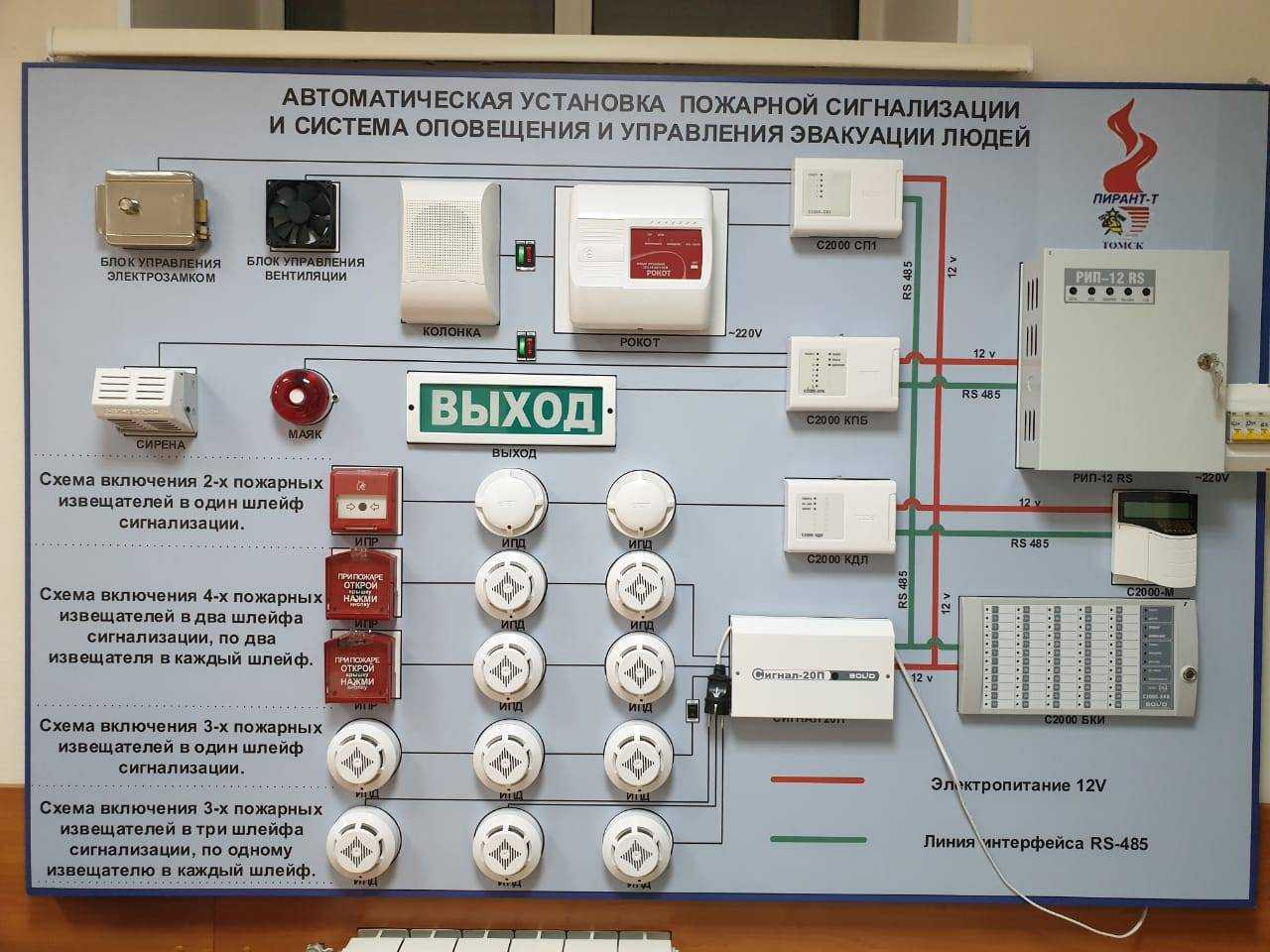

Для облегчения локализации мест возможного возгорания, необходимо оптимально распределить датчики различных помещений по шлейфам. Эта норма особенно важна при использовании безадресных извещателей, когда на пульте отображается только номер шлейфа, в котором произошло срабатывание датчика.

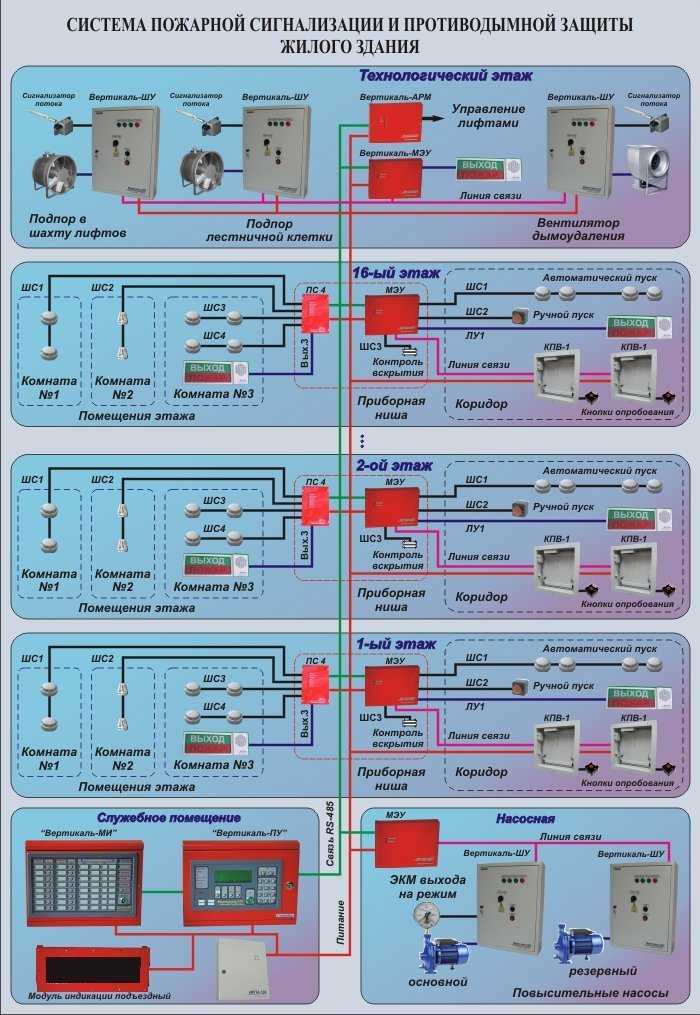

На основании предварительно выбранной конфигурации составляются структурные и эскизные схемы будущей автоматической системы. Данная стадия проектирования, обычно сопровождается регулярными переговорами с представителями Заказчика, с которыми согласовываются те или иные решения.

Документирование проекта

Project Studio CS ОПС позволяет не только минимизировать ошибки при проектировании, но и получить в автоматизированном режиме сформированные отчетные документы в соответствии с отечественными стандартами и выгрузить их либо на поле чертежа, либо во внешние системы Microsoft Office, OpenOffice.org. В частности, пользователь может в любой момент получить следующие согласованные документы:

• рабочие чертежи поэтажных планов, оформленные в соответствии с отечественными стандартами, с автоматически промаркированным оборудованием и расставленными выносками, а также с возможностью добавления рамки по ГОСТ Р 21.1101−2013;
• спецификация оборудования по ГОСТ 21.110−95;
• структурная схема проекта с возможностью отображения по системам;
• различные отчетные таблицы: таблица адресов, таблица шлейфов, таблица подключения распределительных коробок, таблица прокладки кабелей, таблица используемых УГО;
• отчеты по расчету уровня звука оповещателей, углов и зоны обзора видеокамер и емкости батарей РИП;
• кабельные журналы: шлейфов сигнализации, линий электропитания, интерфейсных шлейфов;
• экспликация помещений по ГОСТ 21.501−93;
• таблица используемых УГО с возможностью ее создания как для всего проекта, так и для каждого плана этажа.

Выгрузка табличных отчетов и спецификаций осуществляется в AutoCAD, а также в MS Office (Word и Excel) или OpenOffice.org (Writer и Calc).

Уникальные свойства каждого проекта позволяют выгружать отчетные документы и структурную схему с заполненной основной надписью.

Подготовка чертежей к печати производится в Мастере печати AutoCAD. Подготовку к печати входящих в проект документов MS Excel и MS Word осуществляют, соответственно, Диспетчеры печати MS Excel и MS Word.

Project Studio CS ОПС. План этажа здания с оборудованием

Создание промежуточных полей, в которые собираются длины кабелей и кабеленесущих изделий с соответствующих этажей

В первую очередь необходимо создать предварительный набор текстовых объектов, а затем уже начать их заполнять. Завершённый шаблон должен уже включать эти текстовые объекты, но у меня ещё не сложилось окончательное представление реализации этого этапа: слишком часто меняются производители кабельных изделий.

Итак, я пока остановился на строке из четырёх текстовых объектов:

1. текст, содержащий поле, которое показывает на каком слое находится вся строка;
2. текст, который сопоставляет слой конкретной марке кабеля;
3. артикул изделия или нормативный документ, указываемый в спецификации;
4. поле, содержащее сумму длин полилиний и отрезков.

После этого я создаю необходимое количество копий этой строки и распределяю их по соответствующим слоям.

С помощью функции “Быстрый выбор” (быстрый вызов: ПКМ-Б) создаётся выборка необходимых элементов чертежа.

Инструментарий этой функции обязателен к изучению. По указанным на скриншоте параметрам создаётся нужная мне выборка, содержащая текстовые объекты и геометрические примитивы. Снова с помощью изоляции лишние объекты скрываются для удобства создания формулы в обозначенной выше строке для каждого этажа.

Разбивка по этажам обусловлена необходимостью иногда делить общую смету на этапы, по этажам. В частности по этому объекту, мне потребовалось обозначить снабженцу количество оборудования и кабелей для бригады, работающей на четвёртом и пятом этажах.

Эти действия я повторяю для каждого слоя.

Чертёж готов к извлечению данных.

Этапы проектирования

Составление схемы будущей сигнализации должно выполняться только специалистами, что гарантирует ее правильную работу в процессе эксплуатации. В состав проекта пожарной систем сигнализации входит большое количество работ. Среди них можно выделить несколько основных этапов:

• Составления технического задания с учетом всех пожеланий клиента
• Обследование объекта
• Прорисовывается типовой проект пожарной сигнализации, а также производится расчет сметы расходов на все выполняемые работы
• Утверждение всей документации после согласования
• Подписание договора и проектно-сметной документации
• Монтаж и запуск системы

На первом этапе при проектирование систем пожарных систем сигнализации проводится консультация с заказчиком. У него выясняют все требования, которым должна соответствовать система пожаро — охранной сигнализации. Для больших и имеющих сложную планировку помещений – это может быть оборудование адресного типа, для маленьких по площади можно ограничится обычной.

После выяснения всех вопросов, составляют техническое задание, в котором четко прописываются все основные моменты, по которым потом разрабатывается на пожарную сигнализацию проект.

Затем на объект выезжает специалист для проведения его обследования. Этот этап включает в себя уточнение всех технических данных, касающихся назначения, размеров и других особенностей конструкции здания. На основании проведенных измерений рассчитывается количество необходимого оборудования и выбирается его вид.

Далее значения передаются проектировщику, который выполнит предварительную разводку и рассчитает приблизительные расходы на приобретение, установку оборудования и разработает рабочий проект пожарной сигнализации.

Получившаяся схема обязательно согласовывается с заказчиков на предмет размещения всех приборов, удобства их обслуживания и эксплуатации в дальнейшем. По ней создается проект, образец которой был предоставлен заказчику. И только после этого оформляется договор и составляется смета на все работы.

И последним, но в то же время самым важным этапом становится установка оборудования. Она выполняется сотрудниками компании, которые должны провести пуско-наладочные работы, а также проинструктировать сотрудников предприятия о правилах эксплуатации сигнализации.

Число этапов зависит от величины помещения, количества устанавливаемых систем, состава оборудования, но результатом в любом случае должен стать согласованный проект, позволяющий перейти к эксплуатации системы.

Стоимость работ

Цена таких услуг определяется в первую очередь размерами помещения и сложностью выбранной системы. Причем стоимость проектирования  пожарной сигнализации за 1 метр квадратный увеличивается с возрастанием площади. В среднем она составляет от 70 до 200 рублей.

Это объясняется тем фактом, что в небольшом помещении устанавливается один или два датчика.

Но чем больше его размеры, тем больше извещателей потребуется. А так как в большинстве систем все приборы соединены шлейфами, то, следовательно, возрастут расходы и на приобретение кабелей, а также и стоимость проектирования пожарной сигнализации.

Категория объекта также играет большую роль. Для помещений, где хранятся взрывоопасные материалы, потребуется соответствующее оборудование, стоимость которого выше, чем у обычного. К тому же проектировщик работающий над таким объектом, должен обладать соответствующими знаниями, что также ведет к удорожанию работ.

Однако на цену оказывают влияние и другие характеристики объекта. При этом у каждой компании могут быть свои методы расчета, а также бонусы для клиентов. Поэтому узнать сколько стоит проект пожарной сигнализации можно только у сотрудников предприятия, которое будет разрабатывать документацию.

Итог

В современном обществе безопасность человека считается первоочередной задачей

Причем неважно, где он находится – дома или на работе. Везде он должен чувствовать себя уверенно и не испытывать обеспокоенности

Обеспечить это позволило использование пожарной систем безопасности, которая все чаще применяется в сочетании с охранным или другим оборудованием. Поэтому одним из главных направлений считают проектирование системы, работающей в комплексе с устройствами пожаротушения и оповещения.

Этот процесс очень ответственный и требует внимательного подхода. В ходе выполнения работ должны быть учтены не только пожелания владельца помещения, особенности объекта, но и существующие нормативные документы, регламентирующие проектирование и монтаж.

Проектно-сметная документация пожарной сигнализации

Электроснабжение электроприемников автоматических установок пожарной сигнализации осуществляется по I категории надежности от двух независимых источников после АВР согласно п.4.3 СПб. 13130.2013г. В качестве резервного источника электроснабжения используются аккумуляторные батареи резервированных источников питания ИСО «Орион», емкость аккумуляторов обеспечивает бесперебойное питание установок не менее 24 часов в дежурном режиме и не менее 1 часа в режиме «Тревога». Обеспечение электроэнергией автоматических установок пожаротушения и внутреннего противопожарного водопровода, пожарной сигнализации для здания NB1.3 смотри раздел ЦЖ-РД-01.1-01.2-01,3-02-03-ЭОМ.　 Характеристику электрических проводок смотри кабельный журнал с трубозаготовительной ведомостью (см. листы ЦЖ-РД-01.3-АК.11-017, ЦЖ-РД-01.3-АК.11-018, ЦЖ-РД-01.3-АК.11-019). При переходе через междуэтажные перекрытия для пожарной изоляции кабеленесущих трасс используются огнестойкие кабельные проходки (см. Альбом ЗАО «ДКС» «Типовые решения построения огнестойких кабельных проходок с применение ( расширитель С20). продукции ЗАО «ДКС». (Организация огнестойкой проходки кабеля в стальной гильзе с применением пены DF1201). При параллельной открытой прокладке расстояние от проводов и кабелей с напряжением до 60В до силовых и осветительных кабелей должно быть не менее 0,5м. 000. Электропроводки выполнить в трубах ПВХ (жестких гладких) по стенам на высоте не менее 2,2м от уровня пола и по перекрытиям. В помещениях с финишной отделкой спуски электропроводок к ручным извещателям и световым табло «Выход» и «Пожаробезопасная зона» выполнить в стене скрыто в штробе с применением установочной коробки код 59380. Прокладку электропроводок уточнить при монтаже. Ответвления линий питания -24В выполнить с помощью клеммника, устанавливаемого в ответвительной коробке; 53800. Коробку установить в доступном для обслуживания месте. Электрооборудование установить:

• адресные ручные пожарные извещатели «ИПР 513-ЗАМ» на путях эвакуации — на стене на высоте 1,5м от уровня пола,
• датчики положения пожарного крана ДППК- в шкафах с пожарными кранами;
• адресные расширители «С2000-АР2» — на стенах за подвесным потолком;
• световые оповещатели BIAL для МГН (мигающие проблесковые маячки) — над выходами с этажей и над входами в пожаробезопасную зону (лифтовый холл);

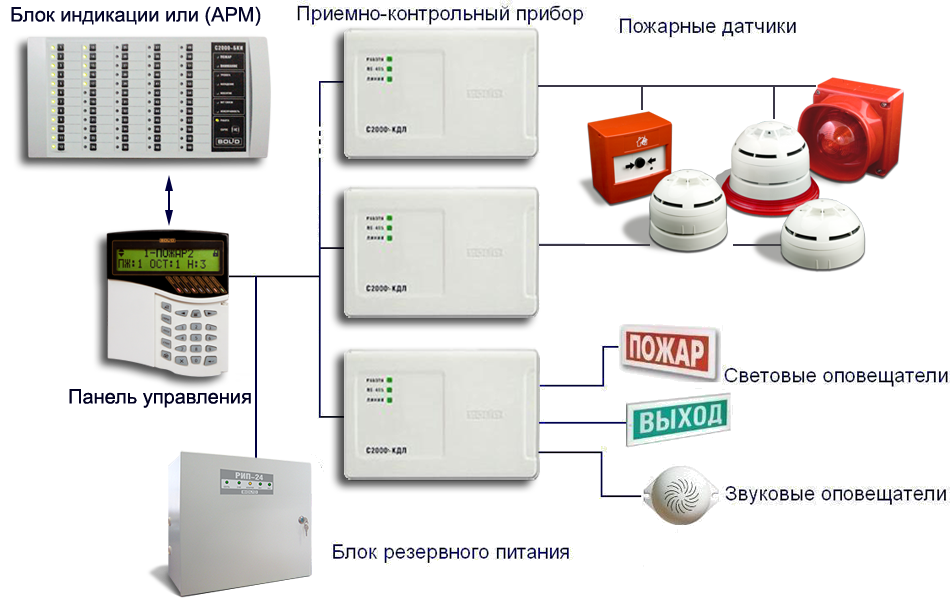

• контроллер «С2000-КДЛ», блок «С2000-СП2» исп.02, блок питания «РИП-24» исп.51 — в этажном шкафу 1.3АС1, а также в ящике АС1.1 на 1 этаже;
• контроллер «С2000-КДЛ», блок питания «РИП-24» исп.51 — в ящике АС1.2 на 1 этаже;
• контроллер «С2000-КДЛ» — в этажном шкафу_1ВАС5 на 5 этаже и в этажном шкафу 1.3АС7 на 7 этаже;
• адресные дымовые извещатели «ДИП-34АМ-02Д-на перекрытии защищаемых помещений. В холлах и лифтовых холлах жилой части, вестибюле, тех. помещениях, пом. поэтажного мусороудапения — на подвесном потолке и на перекрытии за подвесным потолком.

Расстановку адресных дымовых извещателей в защищаемых помещениях выполнить в соответствии с требованиями раздела 13 свода правил СП5.13130.2009 «Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования» с учетом балок на перекрытии и венткоробов (см. п.13.3.8), расстановки светильников: на1 и 7 этажах при высоте потолка более 3,5м. на расстоянии не более 4,0м от стены и не более 8,5м между извещателями. На 2-6 этажах и подвале при высоте потолка менее 3,5м на расстоянии не более 4,5м от стены и не более 9,0м между извещателями. Расстановку оборудования уточнить при монтаже по месту. Блок питания «РИП-24» исп.51 заземлить в сответствии с ГОСТ 12.2.007.0-75. Заземление корпусов данного оборудования выполнить подключением к существующему контуру заземления не менее, чем в двух точках с помощью проволоки и полосы. Места установки электротехнического оборудования определить на стадии рабочего проектирования. Прокладку электрокабелей производить после монтажа коробов и воздухораспределительных устройств О В, труб ВК, коробов ЭО; трассы прокладки определить на стадии рабочего проектирования. Электропроводки системы пожарной сигнализации, прокладываемые транзитом через помещения подземной автостоянки к зданию NB1.3, выполнить в строительной конструкции, запроектированной в разделе ЦЖ-РД-00-АР по заданию. Максимальное количество адресов для приборов «С2000-КДЛ». Количество резервных адресов в адресных линиях связи 2.8-1, 2.8-2, 2.8Д, 2.8-4, 2.8-5  не менее 20% orji максимально допустимого количества адресов.　

• Назад

• Вперёд

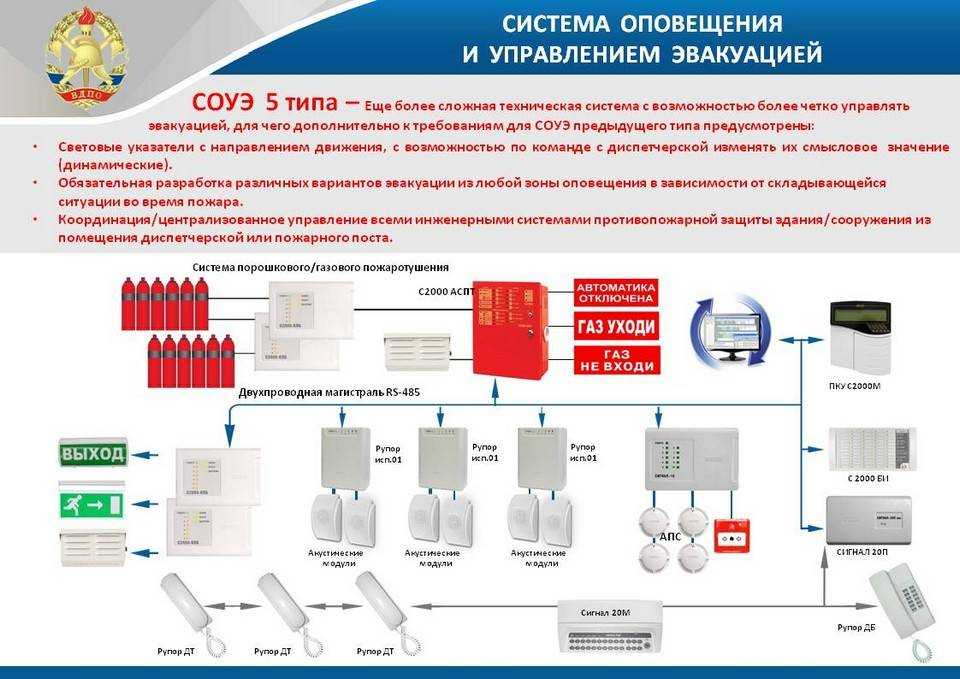

Система пожарной сигнализации и оповещения

В данной рабочей документации выполнена система дымовой сигнализации и оповещения МГН маломобильных групп населения для строительства нового многоквартирного дома. Для системы сигнализации используются технические средства ИСО Орион от ЗАО НВП Болид Россия. Адресно-аналоговая система построена на базе контроллеров двухпроводных линий связи С2000-КДЛ, устанавливаемых в этажных шкафах СПЗ. В системе оповещения МГН предусматривается установка световых мигающих оповещателей Выход на этажах, кровле и табло «Пожаробезопасная зона» на этажах.

Для приема информации о срабатывании установок тушения используются детекторы потока жидкости СПЖ, включенные в линию ДПЛС через адресный расширитель С2000-АР2. Для контроля открытия кранов, в шкафах ПК установлены датчики положения крана ДППК. Информация об открытии крана передаются в систему АУПС. Для дистанционного пуска противодымной вентиляции в шкафах ПК установлена кнопка ручного пуска SB. Датчик положения крана ДППК и кнопка ручного пуска дымоудаления SB включаются в систему пожарной сигнализации через адресный С2000-АР2.

Для обнаружения возгорания в жилых помещениях квартир, расположенных ниже 15м над землей, устанавливаются автономные дымовые извещатели ИП212-50М2. В жилых помещениях квартир, расположенных выше уровня 15м над землей, помещениях общего пользования, административных и общественных помещениях подвала, этажей, устанавливаются точечные дымовые адресно-аналоговые извещатели ИП212-34А-О1-02. Формирование сообщения Пожар и управление инженерными системами при возникновении огня в доме производится по команде от одного адресно-аналогового пожатого извещателя, согласно п. 14.2 СПб. 13130.2009 с Изм1. Соответствие адресно-аналоговых извещателей ИП212-34А требованиям п. 13.3.3 СПб. 13130.2009 с Изм1 подтверждается письмом разработчика норматива, ВНИИПО МЧС России №2-2-2/5555, выполнение требований приложения СП5.13130.2009 с Изм1 подтверждается письмом производителя №88 Приложение №2.

На путях эвакуации в здании устанавливаются ручные адресные извещатели. Для включения при световых оповещателей мигающих проблесковых маячков, установленных у эвакуационных выходов и у безопасной зоны, для маломобильных групп населения используются блок С2000-СП2 исп.02 ИСО Орион. Световые оповещатели Выход безопасная зона включенные постоянно. Контроллеры и блоки ИСО соединяются между собой по интерфейсу RS-485 и подключаются к пульту контроля и управления С2000М. Пульты контроля и управления системы размещаются в помещении с дежурным персоналом, ведущим круглосуточное дежурство — ЦПУ СПЗ, расположенном в подвальном этаже здания. При срабатывании в защищаемом помещении одного адресно-аналогового дымового извещателя, или одного ручного извещателя на пути эвакуации, система выдает информацию на пульт контроля и управления С2000М и на экран ПЭВМ АРМ Орион Про и формирует командные импульсы на управления инженерными системами при возгорании, смотреть раздел тома РД-АК под названием Автоматизация противодымной защиты и огнезадерживающих клапанов, управление инженерными системами.

Программное обеспечение от DKС

DKC — это крупный производитель в России и Европе электрощитового оборудования, кабелей и труб. Также DKC разработало своё программное обеспечение для проектирования энергосистем.

Fix Combitech

Эта программа также разработана специалистами DKС и предназначена для составления и расчета спецификации и комлектующих для кабеленесущих систем производства DKC. Программа бесплатная, инстркцию вы найдете на официальном сайте

Плагин Hercules для Revit

Этот плагин, устанавливаемый в программу Revit предназначен для проектирования шинопровода Геркулес (Hercules). Там куча возможнотей, программа очень удобная, но подойдёт только для тех, кто работает в Autodesk Revit

RAM cube

Утилита предназначена для проектирования шкафов и получения сертификации. Ram cube — необходимая программа для сборки электрощита если вы сборщик электрошкафов

Возможность построения схем в других программах

Если требуется план-схема для здания, в котором малое количество помещений, то можно воспользоваться Microsoft Word.
Рисование плана эвакуации, кроме того, возможно в архитектурно-строительных программах AutoCAD или ArchiCAD. Эти программы позволяют:

1. Использовать стандартные наборы шаблонов для чертежей.
2. Импортировать файлы с заданным масштабом.
3. Добавлять тексты различных стилей.
4. Пользоваться большой библиотекой шаблонов стен, лестничных пролетов, оконных и дверных проемов и других элементов.
5. Выполняться процессу построения поэтажных схем в автоматическом режиме.
6. Поддерживать растровые и векторные форматы файлов.
7. Экспортировать в PDF.
8. Распечатывать отчеты на листах любого формата.
9. Делить схемы при печати на несколько деталей для последующей склейки распечатанных листов в один большой чертеж.

Stabicad Sprinkler

Stabicad Sprinkler — это новый спринклерный модуль Revit, который позволяет пользователям проектировать и анализировать систему пожаротушения. Он поставляется с возможностью спроектировать и разместить несколько спринклеров с любым желаемым соединением и выполнить гидравлический расчет на основе чертежа.

От моделирующего установки спринклера до спринклерной головки, этот модуль спринклера позволяет вам выполнять различные задачи в Revit. Интегрированный расчет дает преимущества в скорости, облегчая мониторинг вытянутой системы.

Пользовательский интерфейс интуитивно понятен, и любой, кто хорошо знаком с другим программным обеспечением для проектирования Sprinkler, сможет быстро понять работу этого инструмента.

Расчет выполняется на основе местных стандартов для систем Sprinkler с использованием расчетных условий. Модуль также использует высококачественные семейства Revit для контента MEP, контролируемого производителями.

Новый спринклерный модуль также предлагает решение для рисования с помощью гибкой трубы в Revit благодаря гибкой опоре для рисования в модуле.

Модуль Stabicad Sprinkler — это надстройка премиум-класса и отличная альтернатива для тех, кто уже использует Revit для разработки и использования функций Sprinkler, предлагаемых в Revit. С помощью этого дополнения вы можете расширить функциональные возможности спринклера в своем наборе Revit.

Скачать Stabicad Sprinkler

FireACad

FireACad является одной из популярных программ для проектирования систем пожаротушения, доступных для компаний, проектирующих противопожарные системы. Если вы ранее использовали SpinkCAD и AutoSprink и искали альтернативу, FireACad предлагает аналогичные функции по конкурентной цене.

Программное обеспечение способно создавать 3D-изображения для Navisworks или Revit MEP для использования BIM. Используя эти инструменты, вы можете создавать трехмерную сплошную трубопроводную сеть, создавать новые отчеты о расчетах в соответствии с требованиями Кодекса NFPA, создавать ошибки чертежа, менять спринклерную трубу на месте и работать с AutoCAD с использованием профиля FireACad.

Инструмент также может автоматически записывать размер, длину и конец трубы. Пользователи могут начинать со встроенных заранее разработанных деталей или создавать собственные с нуля.

FireACad способен автоматически отображать действительные детали и объекты FireACard, а также отображать только определенные слои на чертеже. Для выполнения гидравлических расчетов и списка материалов программное обеспечение берет информацию из чертежа.

FireACad относительно прост в использовании, если ранее вы использовали любое другое программное обеспечение для проектирования систем пожаротушения. Тем не менее, для новичков, программное обеспечение требует определенных обязательств, чтобы чувствовать себя комфортно.

Скачать FireACad

Schneider Electric

Schneider Electric предлагает ПО для проектирования широкого спектра. Вот несколько программ от французского бренда:

Rapsodie

Компоновка распределительных щитов до 3200А.

Программа для проектирования щитов Rapsodie подходит для сотрудников щитовых и монтажных организаций. Компоновка это наполнение шкафа оборудованием для получения внешнего вида, габаритов, спецификации всех компонентов, важных для сборки.

В программе встроенная база данных по оборудованию производства Schneider Electric. Для клиентов и партнеров компании открыт бесплатный доступ.

CanBRASS

Составление спецификаций и расчет стоимости Canalis.

Пришла на смену русифицированной программы CanBRASS v6.5. Новая версия не уступает старой по функциям и достоинствам, имеет несколько улучшенных опций:

• Расчет линейных размеров: после проектирования линии ПО рассчитывает стоимость по функциям;
• после проектирования линии ПО генерирует спецификацию с ценой;
• графический режим: построение линии в 3D и спецификация с ценой.

3D-модель проектируемой системы

3D-модель создается на основе расставленного оборудования и проложенных кабельных каналов, а также параметра высоты, установленного в каждом объекте на плане этажа.

Формирование 3D-модели происходит непосредственно на чертеже плана этажа, что обеспечивает доступ к объектам, позволяя изменять их характеристики.

При создании 3D-модели каждый элемент размещается в собственный слой, что позволяет регулировать видимость объектов на файлах *.dwg.

Project Studio CS ОПС. 3D-модель пожарной сигнализации

Созданные 3D-модели можно использовать для дополнительного контроля корректности установки оборудования на плане этажа.

Возможность добавлять оборудованию реалистичное 3D-представление позволяет создавать реалистичные виды его установки на проектируемом объекте.

Project Studio CS ОПС. Реалистичное представление оборудования

Расстановка блоков на поэтажных планах. Вычерчивание соединительных линий. Создание дублирующих линий

На данном этапе я расставляю блоки на планах этажей в соответствии с требованиями нормативных документов для каждой из подсистем. Приведу тот же вид с размещёнными на нём пожарными извещателями.

Для размещения звуковых/речевых оповещателей необходимо сделать акустический расчёт. Мы с коллегой для упрощения этой задачи создали блок “Уровень звукового давления”. Расскажу о принципе работы с ним поподробнее.

В каждом из 25-и атрибутов “SPLх” создана формула, вычисляющая уровень звукового давления для данного удаления от источника звука. В качестве исходных данных используются: паспортные данные оповещателя, уровень окружающего шума и высота его установки. К сожалению, из-за такого количества вычислений в блоке, при достижении определённого количества блоков в файле AutoCAD парализует при любом действии, связанном с регенерацией чертежа, например, при сохранении.

Для сохранения времени и нервов мы создаём копию файла, удаляем из него ненужные слои, создаём слой для расчёта уровня звукового давления и расставляем на нём блоки с акустическим расчётом. Блоки необходимо подрезать по контурам помещений с помощью команды “Подрезать”, расположенной на вкладке ленты “Вставка”.

По завершении в файле необходимо оставить только слой с блоками “Уровень звукового давления”, а остальные объекты и слои удалить. Так выглядит готовый файл. Для его открытия AutoCAD понадобилось почти 11-ть минут.

Этот файл вставляется внешней ссылкой (псевдоним ССВ) в основной чертёж, по полученной карте расставляются обозначения звуковых/речевых оповещателей и файл выгружается из чертежа. В случае если потребуется оформить акустический расчёт, вспомогательный файл подгружается достаточно быстро для оформления необходимых листов.

Далее соединяю условные обозначения оборудования линиями связи с учётом существующих трасс и инженерных сетей. Я планирую соединительные линии разных подсистем с условием их совместной прокладки в общем кабель-канале. Поэтому очень удобно работать в пространстве модели на одном общем плане этажа для всех подсистем.

Один мой коллега, работая по старинке: на каждую подсистему свой план этажа, выдал спецификацию в которой на каждый метр кабеля был метр кабель-канала, мотивируя это неудобством подсчёта совместной прокладки.

После этого можно изолировать мешающие объекты с помощью функции “Изолировать объекты” и создать дублирующую геометрию, учитывающую вертикальные участки кабельных линий. Их я изображаю диагональными отрезками/полилиниями. Здесь-то и пригодятся данные о перепадах высот перекрытий, балках и рёбрах жёсткости.

Теперь необходимо выполнить расчёты по потере напряжения в кабелях и выбрать сечения жил, разумеется, каждую линию считать нет смысла: достаточно выбрать самые протяжённые ветви и те, на которых собрана большая нагрузка. После определения марок кабелей и сечения их жил необходимо из технических параметров заводов-изготовителей найти массогабаритные характеристики кабелей.

Далее я черчу линии, определяющие кабеленесущие изделия, отрезки труб для гильз необходимых при проходах через стены. Их габариты определяются с помощью расчёта минимального диаметра или занимаемой площади. Расчёт этот выполняется по количеству кабелей в пучке и их наружным размерам.

Для каждого типа изделий создан свой слой.

Подготовка и сбор информации

Зачастую можно услышать мнение, что работа начинается с создания файла из вашего шаблона. На мой взгляд, работа начинается со сбора информации, получения планов этажей, экспликации помещений и предпроектных изысканий.

Мой подход к проектированию начинается на этапе предпроектных изысканий. Главной на этом этапе является идея взаимной зависимости различных инженерных систем и архитектурных решений объекта: инженерные системы не находятся в изолированном пространстве, мы не сможем продолжить кабели за воздуховодом, даже если физически они там поместятся

Поэтому при обследовании объекта я обращаю внимание на размещение светильников, трубопроводов, воздуховодов, кабельных линий и вентиляционных выпусков. К сожалению, обмерить все эти элементы не хватит никакого времени и мне приходится помечать на планах некоторые объекты относительно окружающих элементов, например, по отношению к окнам и дверям

После завершения обследования можно приступать к выбору шаблона.

Вычерчивание архитектурной части

Для вычерчивания архитектурной основы часто приходится использовать подложки. У меня в последние год-два в AutoCAD иногда возникают проблемы с отрисовкой PDF-подложек при масштабировании модели с помощью колёсика мыши, поэтому JPG-подложка предпочтительнее. Это касается файлов, полученных с помощью сканера. Что касается файлов, сконвертированных в PDF из различного чертёжного программного обеспечения, то в версии AutoCAD 2017, если не ошибаюсь, появилась возможность импорта PDF файла в качестве примитивов чертежа. Функция настолько прекрасна, что в отдельных случаях распознаёт текстовые объекты.

По подложке вычерчиваются стены, окна и двери.

Для черчения стен зачастую удобно пользоваться инструментом «Мультилиния». Расставляются блоки «Марка помещения».

Такое внимание к простому блоку “Марка помещения” объясняется условиями, в которых я работаю. Живу и работаю я в небольшом городе и в качестве исходных данных мне достаются поэтажные планы из паспортов бюро технической инвентаризации

Иногда этим паспортам несколько десятков лет, за это время в зданиях производят ремонты, возводят и демонтируют перегородки, поэтому планы этажей и экспликации помещений отличаются от планов этажей в реальности. Выглядят они примерно вот так.

Первоначально я расставляю марки помещений в соответствии с исходными данными, создаю формулу в атрибуте “НОМЕР_ПОМЕЩЕНИЯ”, увеличивающую значение этого же атрибута предыдущего блока на единицу, заполняю необходимые атрибуты по экспликации помещений. Затем привожу этажные планы в соответствие с уточнёнными и добавляю/удаляю марки помещений. Заново связываю разорванные связи в формулах для получения сквозной нумерации и создаю в пространстве модели таблицы с экспликацией помещений.

По созданным таблицам создаются видовые экраны, которые размещаются на существующих листах с планами этажей либо выносятся на отдельные листы.

Аккуратно, стараясь ничего не пропустить, переношу данные, полученные на этапе подготовки, в пространство модели. Распределяю объекты по соответствующим слоям. Разные цвета слоёв помогают не запутаться.

Если из-за невнимательности объекты оказались на некорректном слое, меня выручает инструмент «Копирование свойств» (псевдоним КПС). Ближе к концу работы всем печатаемым слоям с приставкой АР присваивается белый цвет.

В результате я получаю планы этажей, готовые к расстановке основных элементов системы. Слои с архитектурными элементами и существующими инженерными сетями блокируются для удобства использования команды “Растянуть” (псевдоним РАС). В качестве примера, приведу скриншот из другого проекта, на котором больше сервисных элементов.

Оформление и подготовка к публикации

На этом этапе я занимаюсь расстановкой аннотаций на листах, так чтобы они не перекрывались друг другом, линиями и блоками, пишу примечания на листах, проверяю корректность заморозки слоёв в видовых экранах. Добавляю блок “Способ прокладки” на линии связи и указываю типоразмеры кабеленесущих изделий. В этом мне помогает публикация в PDF. При просмотре в PDF гораздо удобнее отслеживать элементы, относящиеся к определённой подсистеме. Чертёж выглядит вот так.

Что-то разглядеть в пространстве модели практически невозможно. В пространстве листа дела обстоят немногим лучше.

На листе в PDF можно разглядеть гораздо больше.

После нескольких проходов публикации в PDF файл можно отправлять на печать и переходить к составлению сметного расчёта. Но это уже совсем другая история.
