Система вентиляции в предбаннике

Важность системы

Еще в старину зодчие понимали, что отсутствие свежего воздуха в бане способно довольно быстро вызвать возникновение сырости, плесени, спор грибков, что неминуемо ведет к разрушению конструкции. Именно поэтому еще в древности строители оставляли между бревнами небольшие щели – они способствовали улучшению воздухообмена и качественной вентиляции. В наши дни на смену этим примитивным технологиям пришли современные эффективные системы, которые требуют затрат сил, средств и времени на планирование и монтаж.

Некоторые домовладельцы пропускают этот этап работ, но это очень большая ошибка, поскольку уже спустя пару лет такие строения попросту придут в негодность из-за постоянно повышенной влажности, а если баня построена по каркасной технологии, то срок ее службы будет и того меньше. Первым признаком начавшегося разрушения станет затхлый запах, который будет наиболее ощутим в момент растопки печки. Это сведет на нет любое удовольствие от процедуры. Нахождение в такой парилке не только неприятно, но и довольно опасно для жизни и здоровья, поскольку в воздухе скапливается угарный газ, споры грибков и плесени, которые провоцируют развитие опасных заболеваний бронхолегочной системы.

Эффективная вентиляция в бане непременно должна соответствовать основным требованиям и принципам безопасности:

• Правильное перераспределение воздушных масс. Как известно из школьного курса физики, высокотемпературные воздушные массы устремляются вверх, а холодные, наоборот, опускаются. Поэтому потоки следует направить так, чтобы ноги не замерзали, а на лежаках была комфортная температура.
• Поддержание заданного уровня нагрева в парилке. Вентиляция ни при каких обстоятельствах не должна нарушать функциональности парилки, то есть недопустимо охлаждение воздуха.
• Применение гидростойких материалов. Для обустройства парных и организации вентиляции в них необходимо использовать материалы, устойчивые к влажности и повышенным температурам.

Основная трудность создания эффективной системы воздухообмена состоит в том, что перед ней стоит задача быстрого удаления горячего влажного воздуха из всех участков бани, но при этом требуется не допустить понижения температуры в горячей парилке, поэтому современные системы, как правило, используют установку вытяжек, которые не допускают задувания холодного воздуха с улицы. Наличие таких систем имеет принципиальное значение для строений, оборудованных твердотопливными и газовыми печами, поскольку подобные схемы нуждаются в большом объеме кислорода для поддержания процесса горения.

Алгоритм монтажа принудительной вентиляции бани

Шаг 1. Выберите один из существующих методов принудительной вентиляции, составьте схему расположения отверстия для подачи/удаления воздуха в парной. Для примера даем вам несколько популярных схем размещения воздушных отверстий. Сдайте разметку на стенах, еще раз внимательно оцените правильность выбранного решения. Закупите оборудование, подготовьте инструменты для монтажа.

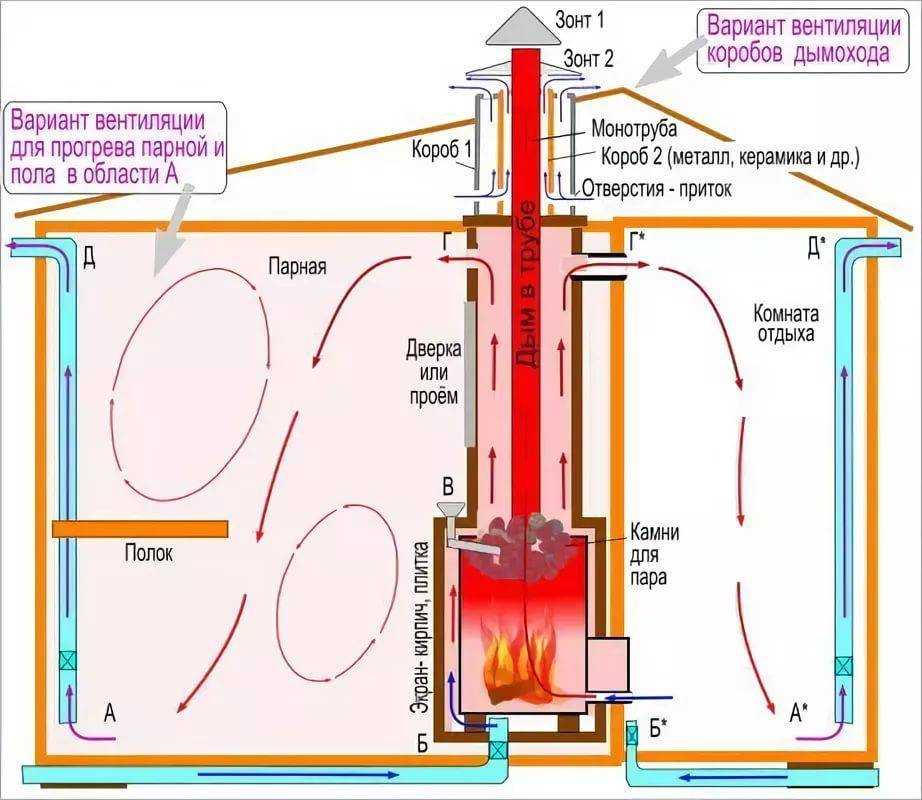

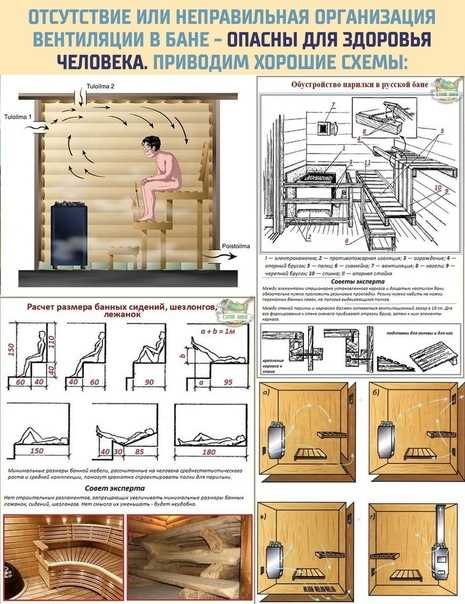

Схемы вентиляции бани

Шаг 2. Сделайте отверстия под вентиляционные каналы. Имейте в виду, что в готовом срубе проделать сквозные отверстия не так-то просто. Толщина брусьев может достигать 150 мм, прибавьте к этому размеру толщину внутренней внешней обшивки. Общая длина канала в стене может составлять 30 сантиметров и более, работать долотом в длинном и узком канале трудно. Очень хорошо, если об установке вентиляции вы задумались еще на стадии строительства бани, но такое случается редко.

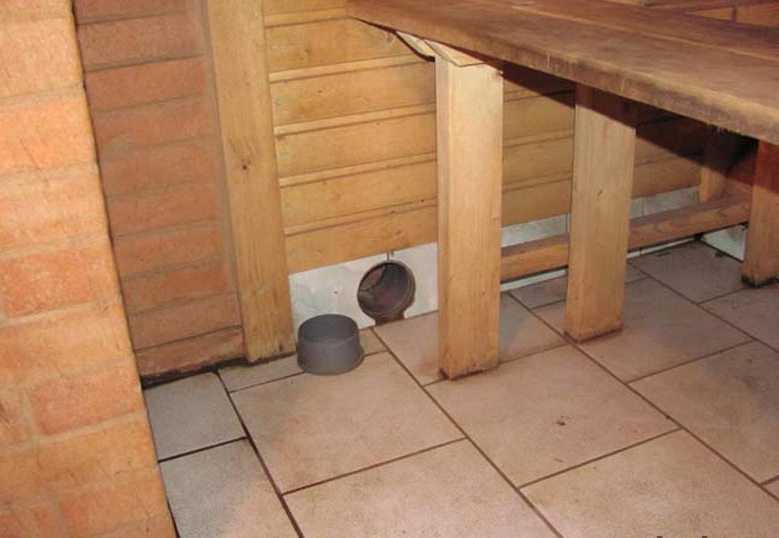

Пример отверстия для вентиляции в кирпичной стене

Как делать вентиляционные каналы

Есть несколько способов проделывания каналов, все зависит от того, какой опыт работы вы имеете и какое по геометрии отверстие должно получиться в итоге. Квадратные отверстия сделать труднее. Вначале придется высверливать отверстия небольшого диаметра по всей площади воздуховода, а потом зубилом скалывать дерево. Такие работы могут занять полдня или более только для одного канала. Если стена бани толстая, то проделывать дыру лучше по очереди с двух сторон бани.

Как сделать отверстие в стене

Для сверления круглых отверстий можно пользоваться фрезой по дереву (металлической коронкой). Работать с ней проще, единственный недостаток – ограничение по диаметру. В продаже редко можно встретить коронку диаметром более 120 мм. Работать коронкой следует не спеша, после высверливания контура нужно убирать деревянные перемычки долотом. Для того чтобы уменьшить нагрузку на электрический инструмент боковые плоскости коронки следует смазывать машинным маслом.

Коронки по дереву

Шаг 3. Если вы используете осевой вентилятор, то он просто вставляется в канал. Имейте в виду, что размеры канала должны быть больше, чем размеры вентилятора. Принимайте комплекс мер по предупреждению попадания влаги на венцы сруба. Для этого используйте различные виды гидробарьеров, все «неудобные» и труднодоступные щели можно герметизировать монтажной пеной. Лишнюю пену после остывания следует обрезать острым ножом, она не должна уменьшать условный диаметр канала.

Если по техническим или иным соображениям для принудительной вентиляции бани нужно применять радиальный вентилятор, то для его подключения необходимо подготовить специальное место. Защитите монтажную площадку от атмосферных осадков, подведите к ней трубопроводы соответствующих диаметров и профиля.

Шаг 4. Подключите установленное оборудование к электрической сети. Схема подключения зависит от типа оборудования и технических характеристик электрического двигателя.

Пример подсоединения вентилятора

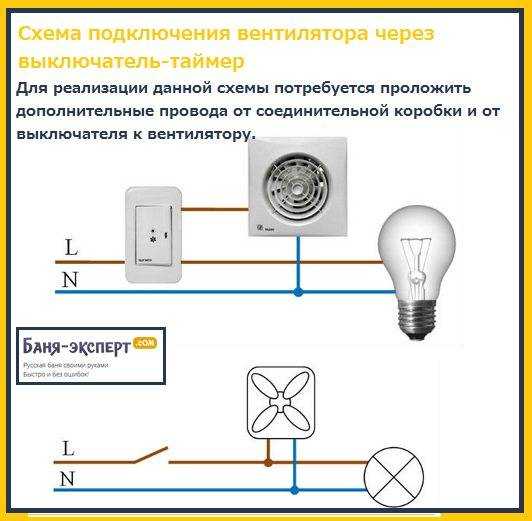

Схема подключения вытяжки

Вентилятор вставляется в отверстие и прикручивается саморезами

Фото – крепление вентилятора

Решетка крепится на клипсы

Шаг 5. Установите выключатель вентилятора. Он должен быть в легкодоступном месте. Во время производства электромонтажных работ соблюдайте правила техники безопасности.

Для увеличения комфортности пользования парной можно вентилятор подключить к блоку контроля температуры. Электроника в автоматическом режиме будет включать/выключать принудительную вентиляцию в зависимости от заданных значений температуры. Второй вариант автоматизации системы вентиляции используется для проветривания парной после бани. Вентилятор в этом случае работает от таймера времени.

Организация системы воздуховода с вентилятором

Комбинированная система самая востребованная и эффективная для бани, поскольку предусматривает использование мощного лопастного вентилятора для дополнительной подачи воздуха.

1. Проводится подготовка рабочего материала и инструмента: ножовки, дрели, трехжильной электропроводки, заслонок, подходящей модели вентилятора.
2. При помощи дрели в срубе рядом с воронкой проделываются отверстия.
3. Ножовкой затачиваются соединительные элементы между ними для объединения отверстий в единый вход (для входного воздушного канала).
4. Аналогично подготавливается отверстие для выходного канала.
5. Выполняется проверка направления движения воздушных масс. После предварительной закупорки отверстий проводится первая топка печи. При достижении температуры нагрева воздуха в 60 градусов воздушные каналы открываются, выполняется повторная проверка.
6. В гофре из термостойкого материала прокладывается электропроводка для вентилятора.
7. В центральной части отверстия для вентиляции монтируется вентилятор с фиксацией на саморезы.
8. В предусмотренные пазы вставляются заслонки, снижающие тепловые потери в помещении.
9. Если строение расположено отдельно от жилого дома, защитные затворы устанавливаются и с наружной стороны.

Правильная организация вентиляции – ответственный и трудоемкий процесс. Однако смонтировать вентиляционную систему своими руками под силу даже начинающему мастеру, если следовать нашей инструкции и придерживаться правил.

Нужна ли вентиляция в бане в парилке?

Да, однозначно, да. Возводят это знаменитое и очень полезное строение с главной целью: оздоровление. Пропаренная кожа пропускает сквозь себя накопившиеся шлаки и грязь, одновременно насыщая тело кислородом, а о каком кислороде идет речь в наглухо запечатанном помещении?

Парная без вентиляции больше похожа на барокамеру с углекислым газом, не пройдет и нескольких минут как невыносимый жар и отсутствие кислорода выгонят тебя из парилки. Устроить отдушину с естественным отводом, принудительной вытяжкой – зависит от технических и твоих возможностей. Главное. Вытяжка от печи, газовая она, дровяная, должна иметь отдельный путепровод.

Устройство вентиляции в бане

Часто для обеспечения вентиляции можно ограничиться аэрацией. Нужно сделать отверстия с заслонками, желательно выбирать рекомендованные места, чтобы циркуляция воздуха была мягкой и постоянно поддерживалась. При необходимости можно воспользоваться системами принудительного воздухообмена.

Над печью

Отверстие для поступающего с улицы воздуха оборудуется выше каменки. В противоположной стене производится выходное, оно должно быть ниже входного. Теплый поток поднимется струей холодного воздуха и выйдет сквозь отверстие. Благодаря постоянному выходу теплого воздуха, холодный не сможет заходить через выходное отверстие.

За печью

Отверстие для входа воздуха можно расположить в нижней части стены за печью. Печь будет обогревать заходящий, холодный воздух, поэтому сквозняков или резких смен температур не произойдет. Выходные каналы можно соорудить в полу. Они могут проходить через подпол, переходя в вентиляционную трубу, выводящую воздух на улицу. Созданный по данной схеме отток воздуха позволяет сэкономить тепло, помогает уменьшить затраты на отопление, дарит комфорт находящимся в бане. Главное преимущество — дополнительный прогрев подпола. Он хорошо просушивается, поэтому в нем не разводится плесень и различные грибки.

Под печью

Отверстие делается рядом с печкой как можно ниже. Когда холодный воздух проходит мимо печки, он нагревается, поэтому поднимается вверх. Выходные отверстия делаются в углу, расположенном напротив печи. Для создания первого нужно отмерить 1 метр от пола, а второе сооружается под потолком. Они объединяются коробом вентиляции, который можно вывести на крышу, например, через чердачное помещение.

Вытяжка под полом

Отверстие для приточной тяги нужно оборудовать с задней стороны печи. От уровня каменки оно должно возвышаться на 1,5 м. Вытяжка устанавливается под полом, примерно на расстоянии 30 см. В вытяжное отверстие монтируется вентилятор. Весь поступающий воздух будет прогреваться абсолютно равномерно. Сначала воздушные массы нагреваются от печи, поднимаются вверх. После охлаждения устремляются вниз, выходят на улицу. Чтобы сохранить тепло на более долгое время, нужно сделать вытяжное отверстие максимально низко.

Материалы для утепления бани изнутри. Об этом вы прочитаете в следующей нашей статье.

А в этой статье говорится про утепление парилки бани.

Другие популярные варианты

1. Если нет другой возможности, можно сделать входное отверстие для воздуха в любом месте стены возле печки, а выходное также в свободном расположении, но в противоположной стене. Чтобы ускорить циркуляцию воздуха, можно вмонтировать вентилятор для выходного отверстия.
2. Расположение входного и выходного отверстий на одной, противоположной от печи стене. Воздух будет входить через сооруженное на высоте 30 см от пола, а выходить через установленное на 30 см от потолка. Данная схема отлично подходит для бань только с одной внешней стеной.
3. Приточное отверстие помещается на расстоянии 30 см от пола за печкой, а выходное также на высоте 30 см, но на противоположной стороне.
4. Вариант для бань с беспрерывным циклом. Поддувало каменки используется как вытяжка, поэтому есть необходимость в оборудовании лишь одного отверстия для притока воздуха. Его нужно расположить напротив жаровни на высоте ее уровня.

Одним из главных элементов вентиляции для бани является дымоход. Теплый воздух лучше выходит через трубу, чем через отверстия для вентиляции. Чтобы освежить воздух как можно быстрее, нужно открыть дымоход вместе с оборудованными отверстиями.

Нельзя допускать, чтобы температура в бане опустилась ниже, чем уличная. В этом случае есть риск задымления помещения, в котором находится печка, обычно это парная. Охлажденный воздух образует пробку, его можно выпустить, открыв все заслонки на вентиляционных проемах, подключив и дымоход. Иногда приходится воспользоваться специальным проемом для утилизации золы.

Видео о том, как сделать вентиляцию в бане своими руками.

Как произвести утепление бани из газосиликатных блоков, читайте в этой статье.

А здесь статья, в которой рассказывается о разновидностях полок для бани.

Варианты монтажа системы в разных парилках

Бани изготавливаются из разных материалов по различным технологиям. При этом от разницы материалов, технологии возведения постройки зависит от того, как будет обустраиваться система вентилирования помещений.

В каркасной

Каркасные дома, бани очень популярны благодаря надежности, долговечности. Самое главное — составить правильный расчет каркаса, чтобы не допустить ошибок на ключевом этапе постройки.

Система вентиляции должна быть предусмотрена на начальной этапе сборки каркаса. В противном случае придется сверлить дыры в готовых стенах, что приведет к дополнительным проблемам.

В рубленой

При изготовлении системы вентиляции нужно учитывать ряд нюансов:

1. Вытяжная, приточная системы проектируются так, чтобы сразу после банных процедур из помещений были выведены все излишки влаги.
2. Если будет установлен вентилятор, проводку к нему нужно вести в специальных негорючих кожухах, чтобы в случае замыкания дерево не воспламенилось.
3. Деревянные поверхности нужно обработать специальными препаратами от гниения.

У срубов после постройки уже присутствует естественная система вентилирования помещений, но для бани этого недостаточно.

В кирпичной

Бани из кирпича считаются самыми надежными, долговечными. Преимущества материала:

• выдерживает постоянные перепады температур;
• не подвержен гниению;
• служит более 100 лет.

Проходы в стенах под вентиляцию можно сделать с помощью специального оборудования.

В постройках без фундамента

Временные или передвигающиеся бани (на колесах) имеют встроенные системы вентиляции. Если баня будет постоянной, нужно возвести фундамент.

Мини-сауна в квартире

В последнее время хозяева жилья в многоэтажных домах нередко устраивают небольшие кабинки на балконах или лоджиях. В этом случае естественная вентиляция мини-сауны обязательно должна сочетаться с принудительными элементами, оборудованными в помещении, где она сконструирована.

Приток организуют за нагревательным прибором, отверстие закрывают решеткой. Вытяжной канал оборудуют в средней части помещения, между полками. Для проветривания небольшого «закутка» после оздоровительной процедуры в потолке кабинки делают вентиляционный клапан.

В бане из сруба

Сруб был изобретен задолго до того, как оформились законы физики, на которых основана естественная вентиляция. Тем не менее, строители бань из сруба активно пользовались этими законами, чтобы владельцы бани не задохнулись в процессе парения, а баня простояла положенные ей десятки лет. (Конечно, вытяжка в бане из сруба не спасет её от пожара, но от гнили — вполне может.) В срубе приток воздуха обеспечивался за счет нижних венцов, которые намеренно укладывались свободно, то есть имели щели, через которые и «натягивался» свежий воздух. Кроме того, дверь в парилку снизу неплотно прилегала к полу.

В зависимости от того, как именно топилась баня из сруба — «по-черному» или «по-белому» — зависело и то, куда уходил отработанный воздух.

• В натопленной «по-черному» баньке печка не работает в процессе парения, поэтому для оттока использовалась открытая форточка или дверь.
• В топленной «по-белому» бане отток производился через дымоход. Печка при этом работала.

В принципе, ничто не мешает организовать вентиляцию сруба традиционным образом и сегодня. Но решать надо оперативно, еще на стадии строительства. Потому что более современное решение надо закладывать уже в проект. Как вариант, можно пробить отверстия (приточное и вытяжное) прямо на улицу и снабдить их заглушками или заслонками. Одно рядом с поддувалом печи, второе — над верхним полоком на смежной или противоположной стороне. Или сделать два вытяжных отверстия — одно выше, другое ниже верхнего полока. Еще вариант — сделать жалюзи внизу двери парной, а вытяжное отверстие — под потолком душевой.

ВАЖНО! Если нет желания делать выход на улицу, можно проложить воздуховоды, но тогда вместо естественной придется ставить систему принудительной вентиляции

В бане из пеноблоков

Пеноблочная баня — не исключение из правила, гласящего, что о вентиляции нужно думать во время проектирования бани. Так проще, чем бить готовые стены. Чтобы обеспечить баню из ячеистого бетона достаточной циркуляцией воздуха, которая избавит строение от лишней влаги, нужно в момент заливки опалубки фундамента заложить обрезки труб, которые потом станут продухами.

Крыша тоже должна проветриваться, получая приток со свесов кровли и отдавая воздух через приподнятый конек. В помещениях приточные и вытяжные отверстия делаются по одной из стандартных схем.

В случае недостаточности естественной вентиляции на вытяжку с бане из пеноблоков рекомендуется ставить вентиляторы.

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

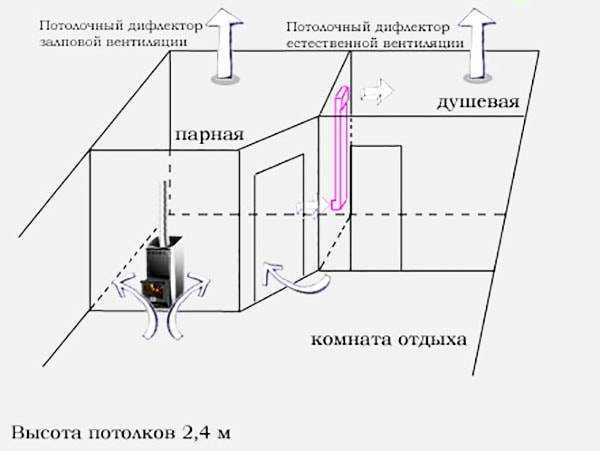

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приоткрытая дверь в парнуюИсточник prodverivdome.ru

Приток можно обеспечить такими способами:

• время от времени слегка приоткрывать дверь в парилку;
• сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
• если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
• сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

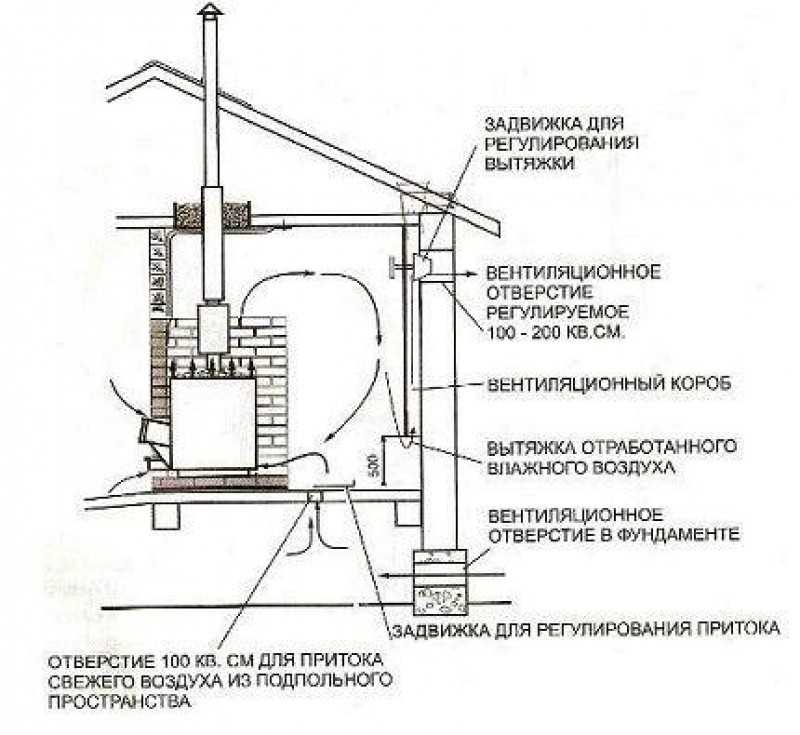

Схема движения воздухаИсточник i.ibb.co

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

• вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
• приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
• оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
• сечение вытяжного отверстия должно быть больше.

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи

Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.. Вытяжка естественной вентиляцииИсточник stroyfora.ru

Вытяжка естественной вентиляцииИсточник stroyfora.ru

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Виды вентиляционных систем

Вентиляция в русской бане может быть нескольких видов:

• естественная
• принудительная
• комбинированная

Стоит подробнее рассмотреть каждый тип вентиляционной системы.

Естественная вентиляция

Естественная вентиляция происходит без применения каких-либо специальных приборов или систем. Движение воздуха происходит самостоятельно благодаря неизменному действию физических законов. Из-за разности давлений внутри бани и на улице воздушные массы перемещаются, заменяя углекислый газ и пары на свежий кислород.

Чтобы вентиляция в парной русской бани была эффективна без применения принудительного оборудования, следует правильно проектировать помещение.

Вытяжные проемы должны быть подходящего размера и расположены в правильном месте. Как правило, приточные отверстия не должны располагаться выше, чем на 35 см и ниже чем на 20 см от пола. Вытяжные отверстия должны располагаться на противоположной стороне помещения немного ниже приточных.

Особенно внимательным стоит быть при выполнении вентиляционной системы в парной, ведь там должен сохраняться определенный уровень влажности и температуры, в то же время обеспечиваться доступ кислорода вовнутрь.

Принудительная вентиляция

Принудительная вытяжка для бани состоит из специального оборудования, которое контролирует приток свежего и отток отработанного воздуха. Такие устройства также бывают разных типов и по-разному устанавливаются в помещения.

Наиболее эффективный и самый дорогой тип принудительной вентиляции – это приточно вытяжная вентиляция. Установка системы производится специально обученными специалистами.

Электронная панель полноценно управляет циркуляцией воздуха в бане. Мастер изначально задает необходимый уровень влажности и температуры, который необходимо поддерживать и оборудование самостоятельно управляет движением воздуха.

Однако есть виды принудительной вентиляции, при которой можно обойтись без помощи специально обученных мастеров. Чтобы вентиляция в бане своими руками была качественной, достаточно самых элементарных навыков

Важно соблюсти несколько нюансов

1. Вентиляционные окошки должны быть расположены на подходящем расстоянии от пола
2. На отверстие устанавливается специальный термостойкий вентилятор

Данный тип системы подходит для случаев, когда банный комплекс расположен не отдельно от жилого корпуса, а находится внутри здания.

В таких проектах к вентиляции обычно подведены специальные воздушные каналы. Естественная вентиляция в таком случае справиться не сможет. Поэтому вентилятор, работающий на вытяжку, обеспечит качественный приток свежего воздуха.

При выборе вентилятора нельзя забывать о том, в каких условиях он должен будет работать. В бане всегда повышенная влажность и температура. Мощность вентилятора следует определять, исходя из того, насколько большая площадь проветриваемого помещения.

Принудительная вентиляция в бане применяется часто. Существуют системы вентиляции, когда устанавливается не по одному, а по два и более входных и вытяжных отверстий. Установка такой системы стоит дороже и она намного сложнее. Ее преимуществом считается возможность максимально точно добиться желаемой температуры и влажности.

Комбинированная вентиляция

Данный тип вентиляционной системы состоит из отверстий для самопроизвольного движения воздуха и некоторых элементов принудительного оборудования. В помещениях, где естественная вентиляция неполноценно выполняет свои функции, некоторые применяют вентиляторы, чтобы усовершенствовать систему.
