Технология обустройства глубокозаглубленного ленточного фундамента
Технология обустройства такого основания под частный дом либо сауну выполняется в несколько этапов. Некоторые этапы могут быть, другие же могут отсутствовать. Это зависит от конкретного сооружения.
Опишем последовательность обустройства оснований:
- Расчет основания на несущую способность.
- Выполнение разметки территории согласно проведенным расчетам.
- Выполнение земляных работ, которые связанны с рытьем траншеи ниже уровня промерзания грунта.
- Обустройство опалубки.
- Монтаж металлического каркаса из арматуры.
- Выполнение заливки бетонной смесью.
- Осуществление гидроизоляционных работ.
- Обратная засыпка основания.
Для самостоятельного производства ленточного фундамента глубокого заложения понадобятся такие инструменты и материалы:
- Совковая и штыковая лопата.
- Строительный уровень.
- Бетономешалка либо специальная емкость для замешивания бетонной смеси.
- Молоток с гвоздями.
- Отвес.
- Ножовка по металлу либо болгарка.
- Веревка с колышками.
- Сварочный либо вязальный аппарат.
- Прочий инструмент.
В качестве строительного материала используют:
- Цемент марки М500.
- Песок.
- Щебень средней фракции либо гравий.
- Стальной прут диаметром 8–12 кв. мм.
- Стальная проволока вязальная.
- Деревянные доски.
Устройство отмостки для ленточного фундамента
Одним из важных элементов, относящимся к наружной части фундамента является бетонная отмостка. Эта неприметная деталь строения располагается по всему его периметру ниже цокольной части. Служит она в качестве водоотвода осадков за пределы фундамента и стен здания. Общие положения по устройству отмостки прописаны в соответствующих документах: СНиП 2.02.01 83 и СНиП III-10-75. Согласно этим сводам правил ее наклон должен быть в пределах 1-10о, а плоскость лишена каких-либо перепадов и искривлений.
Примечательно, что ее устройство необходимо для фундаментов, находящихся непосредственно в грунте, таких как ленточные. Для свайных и столбовых типов фундаментов, поднимающих строение на некоторое расстояние от земли, этот элемент не нужен.
Ленточные фундаменты считаются одними из самых распространенных и легковозводимых. Они идеально подходят для загородного и коттеджного строительства на нормальных грунтах. В условиях модных в наше время индивидуальных застроек, их можно сделать практически любой формы периметра здания, расположив в них подвалы, подземные хранилища или даже бассейны. Но их главным преимуществом остается экономичность, ведь бетон по-прежнему один из самых дешевых и выгодных строительных материалов. Имея на руках правильные расчеты по двум предельным состояниям, схему каркаса и наименование требуемых материалов, сделать ленточный фундамент можно и своими руками.
В видеоролике описываются основные типы ленточных фундаментов, их отличительные особенности, условия их выбора, порядок выполнения работ и некоторые технологические нюансы, на которые стоит обратить внимание
Расчет глубины заложения фундамента по УГВ
Дать однозначный ответ на вопрос, какая, к примеру, требуется глубина фундамента для одноэтажного дома, невозможно. Расчет параметра осуществляют исходя из каждой конкретной ситуации.
Важным показателем при расчетах является отметка залегания подземных вод. Выяснить этот уровень можно самостоятельно, измерив расстояние от поверхности земли до уровня воды в колодце, расположенном вблизи стройки. Колодец должен быть максимально полным, брать из него воду перед измерением нельзя. Рекомендуется проводить данное исследование весной, когда вода находится наиболее высоко. При отсутствии колодца на территории можно также пробурить тестовую скважину.
Если говорить о том, какой глубины должен быть фундамент, отталкиваясь от таких измерений, то специалисты рекомендуют размещать базис выше разрушающих потоков подземных вод.
Нередки ситуации, когда противостоять силам пучения становится слишком затратно и бессмысленно. Тогда прибегают к обустройству мелкозаглубленного основания. Такой выбор оправдан в условиях песчаного грунта и уровня залегания подземных вод ближе 2м от поверхности.
В вопросе, на какую глубину копать фундамент, в этом случае рационально задуматься о мелкозаглубленной ленте или плите. Они «плавают» вместе со вспучивающимися грунтами, не подвергаясь разрушительному воздействию вод под землей.
Плитные фундаменты для одно- и двухэтажных зданий в таких условиях имеют толщину 0,3-0,35м.
Для большинства легких зданий из дерева и каркасных построек вполне достаточно ленты глубиной 0,6м. Однако если речь идет о тяжелой постройке из кирпичей, то такой опоры будет явно недостаточно. Потребуется либо углубить базис, либо сделать ленточное основание более широким, что не всегда рационально.
Если планируется возводить фундамент из пенобетонных или газобетонных блоков, то глубина фундамента даже для одноэтажного дома должна быть больше указанного выше параметра. Подвижный мелкозаглубленный базис может спровоцировать деформации, с которыми не справится данный материал.
Особенности строительства ленточного ступенчатого фундамента
При строительстве дома на участке со значительным уклоном рациональнее будет возведение ступенчатого ленточного основания.
В отличие от обычной бетонной ленты у такого фундамента нет ровного периметра, а возводится он в нескольких вариантах:
Ступенчатый фундамент
- С прямой верхней частью и ступенями у основания холма.
- Со ступенями в верхней части и простым ленточным фундаментом внизу.
- Со ступенями по всей длине фундамента.
Еще одной особенностью ступенчатого основания является укладка арматуры, прутья также укладываются ступенями.
Такое основание вполне может сочетаться с общим террасированием участка.

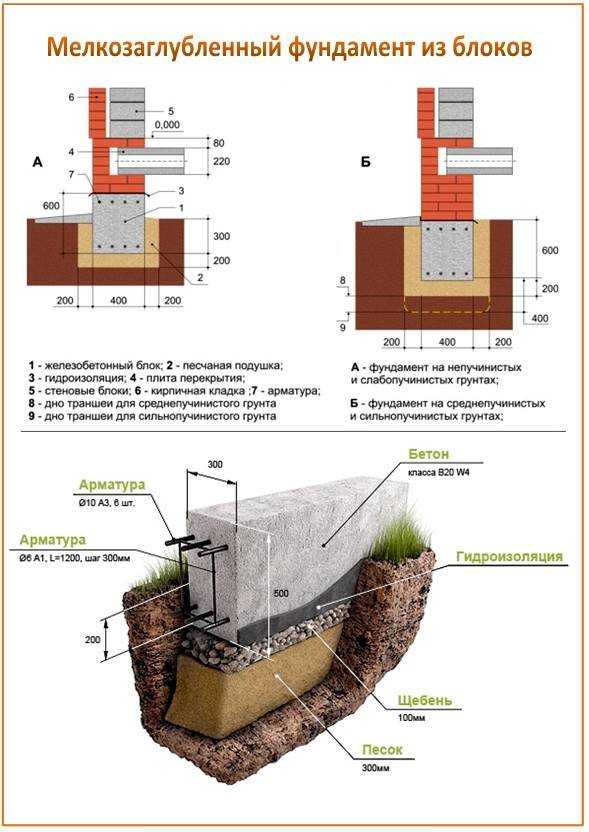

Фундамент ленточный из блоков
Фундамент ленточный из блоков в частном строительстве устраивается:
- для малоэтажного дома с капитальными стенами(кирпич,газоблок) с заложением подошвы фундамента на глубину промерзания грунтов
- для малоэтажного деревянного дома или бани с подвалом или без подвала с заложением подошвы фундамента на глубину промерзания грунтов
- для любого одноэтажного строения(дома,бани,гаража) без подвала,как мелкозаглубленный фундамент
При строительстве любой конструкции фундамента необходимо отталкиваться от грунтов.
Фундамент ленточный из блоков ФБС можно сделать при любом виде грунтов,только необходимо будет применить соответствующие конструктивные мероприятия в зависимости от вида грунта и уровня грунтовых вод.
Например, вы хотите построить деревянный дом с баней,да еще с подвалом. Это достаточно большое сооружение.
Если у вас песчаные или скальные(с щебнем,гравием) грунты и уровень грунтовых вод ниже отметки -3м ,то без проблем,конструкция ленточного фундамента из блоков-это ваше наиболее оптимальное решение.
Данные грунты -не пучинистые,то при таких грунтовых условиях возможно устройство полноценного подвального помещения из блоков ФБС, которое всегда будет сухим.
Если у вас глинистые или суглинистые грунты и с высоким уровнем грунтовых вод,например,на отметке 1м ниже уровня земли ,то вам нужно очень хорошо подумать,прежде,чем делать фундаменты из ФБС,так как в подвале придется делать гидроизоляцию от просачивания грунтовых вод. А глинистые грунты являются пучинистыми и поэтому придется делать:
- монолитные пояса по подошве фундамента и по верху фундамента,чтобы укрепить расположенную в середине между монолитными поясами кладка из ФБС.
- все пазухи фундамента по периметру здания засыпать среднезернистым песком,который является непучинистым грунтом
- боковую поверхность фундамента,соприкасающуюся с грунтом обмазать битумом,тем самым уменьшив боковые силы выпучивания
- в современном строительстве применяется еще такое конструктивное решение,как уменьшение промерзание грунта за счет устройства по периметру сооружения утепленной отмостки
Комбинированные котлованы, шурфы и скважины
Реализация отдельных проектов частных домов требует земляных работ комбинированного типа. Например, если верхний грунт зыбкий, то его необходимо снять, чтобы добраться до твердых пород. Возможно, для этого будет удобней выкопать котлован, а затем уже выбирать траншеи, шурфы либо бурить скважины для опорных свай.
Планируя буровые, также как и все прочие виды работ, ориентируются на их объемы. Глубокие скважины бурятся станками, установленными на автомобильные платформы. Большое количество мелких скважин удобно изготавливать при помощи мотобура. Если же требуется сделать с десяток цилиндрических выборок в грунте, то может подойти и обычный ручной садовый бур.
Земляные работ с уплотнением подстилающей породы под устройство фундаментов всех типов оптимально завершать бетонной подготовкой – по её выровненной поверхности удобней укладывать гидроизоляционное покрытие. Однако, это уже следующий строительный этап, как и монтаж опалубки, армирование и монолитные работы.
Предварительная разбивка границ фундамента. Смотри не промажь!
Столбчатый, свайный или более распространенные для коттеджей сплошной монолитный и ленточный фундаменты заложены проектом – не столь важно. Любой фундамент имеет свои характерные поворотные точки или радиальные изгибы, которые необходимо закрепить на местности

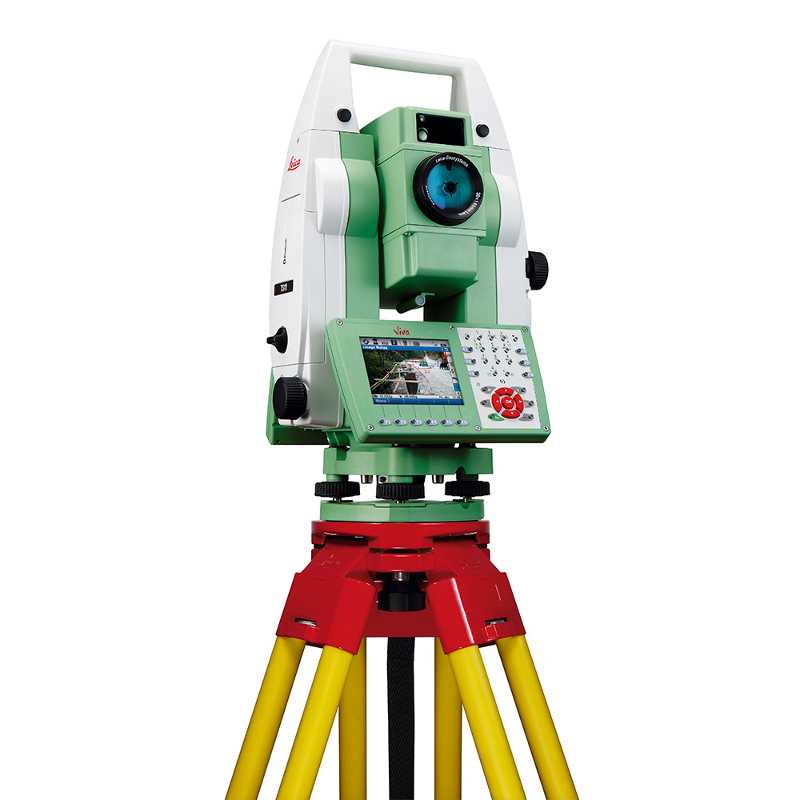

В этой работе нам поможет тахеометр – геодезический прибор, позволяющий выносить в натуру как проектные высоты, так (в отличие от нивелира) и проектные координаты.
Установив в рабочее положение и осуществив привязку тахеометра способом обратной засечки (если необходимо вынести в натуру фундамент в местной системе координат и высот) нужно установить минивеху (обычно идет в комплекте с прибором) в предполагаемое место любого угла фундамента, и взять отсчет. Плановые координаты и высота, отображаемые на дисплее прибора подскажут вам, в каком направлении перемещать минивеху для нахождения точного положения одного из углов фундамента.
Таким же образом можно найти положение всех углов фундамента, а в случае присутствия радиальных (полукруглых вставок) следует выполнить следующие процедуры:
- вынести в натуру центр окружности полукруглой вставки;
- разместить в этом месте нулевой штрих рулетки и растянуть рулетку на расстояние, равное радиусу полуокружности фундамента;
- пройти с необходимой частотой от начала до конца радиальной вставки и закрепить эти места кольями.
В дальнейшем, имея такую подробную разбивку полукруглой части фундамента можно добиться точной установки опалубки, а также эстетической красоты залитого сложного сектора фундамента! Результатом данного этапа работ является забитая в песчаную подготовку арматура небольшого диаметра, вертикально стоящая относительно земли.
Армирование
Армирование — важная процедура, позволяющая сохранить ленту при возникновении изгибающих нагрузок. Бетон хорошо переносит давление, но осевые растягивающие нагрузки для него опасны. Установка внутрь ленты арматурного каркаса позволяет перенести нежелательные напряжения на него, что обеспечивает целостность и долговечность фундамента. Арматурный каркас состоит из горизонтальных стержней (рабочих) и вертикальных (вспомогательных), которые нужны только для поддержки рабочих стержней в нужном положении до момента заливки.
Каркас представляет собой пространственную решетку с расположением рабочих стержней на глубине 2-5 см под внешней поверхностью ленты. Сборка производится сварным способом или путем вязки прутков мягкой стальной проволокой.
Сборка частей каркаса обычно производится рядом с траншеей, после чего фрагменты пояса устанавливаются в траншее, выравниваются по оси и прочим параметрам и соединяются.

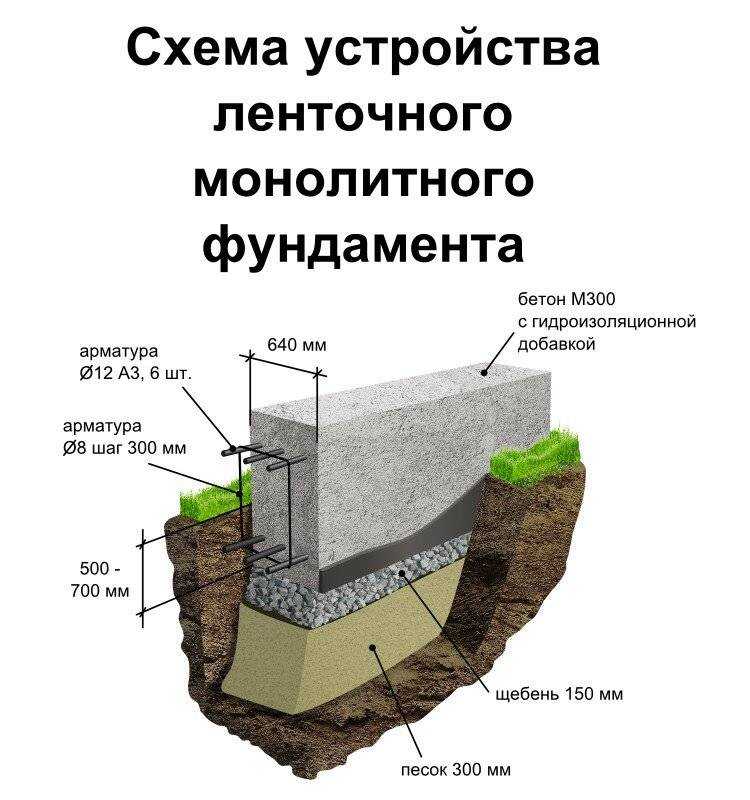

Технология строительства ленточного фундамента
Экономичный вариант основания, который можно сделать собственноручно за короткие сроки. Чтобы обеспечить прочность и долговечность конструкции, надо придерживаться последовательности выполнения работ и технологических требований. Из приведенной ниже пошаговой инструкции и видеоролика в конце статьи вы узнаете, как залить правильно фундамент под дом.
Подготовка
Первым делом проводятся исследования: необходимо определить тип грунта на участке и узнать уровень залегания подземных вод. Также надо выяснить расположение коммуникаций, чтобы не повредить их при копке и подключиться правильно. Далее, делается разметка при помощи простых колышков и шнура согласно проекту. К подготовительным работам также можно отнести закупку компонентов бетонной смеси, наполнителя, инструментов, материала для опалубки.
Формирование траншеи
Точные ширина и глубина регламентируются в каждом конкретном случае проектной документацией, но существуют усредненные параметры, которых нужно придерживаться. Заглубляться в грунт желательно ниже так называемой точки промерзания – от 1.5 м в средней полосе.Также можно монтировать мелкозаглубленный фундамент с предварительным расчётом сопротивления и пучения грунта. Если предполагается оборудовать подвальное помещение, высота углубления должна быть не менее 2 м. Ширина ленты бетона в среднем составляет 40-50 см, яма под нее копается более широкая. Работы выполняются вручную, лопатой, или при помощи спецтехники.
Обустройство песчаной подушки
Этот слой обеспечивает стабильное давление фундамента в межсезонье, когда грунт меняет свои физические характеристики. Толщина подушки может варьироваться, но должна быть не менее 15-20 см. Насыпав необходимое количество песка на дно траншеи, его нужно увлажнить и утрамбовать. Тут можно воспользоваться специальной электротрамбовкой или сделать инструмент из подручных материалов в виде бревна с ручкой. Затем укладываем геотекстиль под песчаный слой, сверху по необходимости насыпаем щебень.
Формирование каркаса из арматуры
До того как заливать фундамент под дом своими руками, нужно обеспечить его прочность на излом методом армирования. С этой целью используется решетка из стержней толщиной 10-12 мм, скрепленных проволокой. На этом же этапе делаются отводы для коммуникаций: к прутьям крепятся отрезки труб, которые засыпаются песком, чтобы внутрь не попал бетон.
Установка опалубки
Наиболее экономичный вариант конструкции – щиты, собранные из обрезных досок, сколоченные с внутренней стороны. Можно также использовать фанеру, пластик и металл. Ширина каждого элемента обычно не превышает 2 метров, а высота определяется глубиной траншеи (листы должны возвышаться над землей на 15 см). Обязательно делается укрепление распорками, а чтобы не протекало цементное молочко, можно сделать выстилку из полиэтиленовой пленки, закрепив ее степлером.
Приготовление бетонной смеси и заливка
Основание-ленту, в отличие от плиты, допускается заливать частями. Поэтому нет необходимости заказывать готовый раствор – его можно делать порциями самостоятельно в малогабаритной бетономешалке. Для изготовления обычно используется цемент с маркировкой 300 или 400, а также песок и мелкий щебень (оптимальная пропорция – 1:3:5 соответственно). Вначале смешиваются сухие компоненты, затем постепенно добавляются небольшие объемы воды.
Заливаем фундамент слоями около 20 см. Бетон нужно равномерно распределять по периметру и разравнивать
Очень важно уплотнять залитый раствор, чтобы избежать образования пустот. Можно просто проткнуть его арматурой или воспользоваться специнструментом – вибратором. В жаркую погоду рекомендуется после заливки укрыть поверхность пленкой, а также периодически смачивать ее
В жаркую погоду рекомендуется после заливки укрыть поверхность пленкой, а также периодически смачивать ее.
Армирование
Армирование ленточного фундамента своими руками осуществляется с использованием арматуры диаметром 1,2 см. Для осуществления вязки используется проволока. Готовый каркас из арматуры укладывается на дно ямы.Также используют для вязки сварочный аппарат.
Для отвода коммуникаций и вентиляции следует в фундаменте организовать проемы.Для этой цели используется обрезок трубы. Его крепят к арматуре. Для того, чтобы в трубу не попал раствор ее засыпают преимущественно песком.
Все отводы делаются ниже уровня поверхности земли на данном участке. Причем глубина должна быть такой, при которой грунт бы зимой не промерз.
Выноска осей электронным тахеометром
Лучшие результаты достигаются с применением геодезических инструментов. В этом случае работа выполняется выносом координат или построением линий, параллельных и перпендикулярных базовой.
Для работы по координатам желательно располагать чертежом генерального плана в векторном формате или вставленным в такой файл. Координаты точек выносятся тахеометром, оборудованным лазерным дальномером с точностью до 5 миллиметров и тут же закрепляются на местности.
Контроль отметок при помощи тахеометра.
Таким же образом задаются осевые линии непосредственно на обноске. Для координатной выноски не имеет значения сложность конфигурации плана и углы между осями, всё равно достигаются идеальные результаты. Погрешность закрепления с помощью стального стержня превзойдёт неточность позиционирования точки тахеометром. Поэтому рекомендуется оси выносить сразу на обноску, зафиксировав гвоздём или отрисовав тонкой линией, это увеличит точность размеров.
Высота и толщина фундамента для двухэтажного дома
Существует несколько типов опор для частного дома:
- Ленточный фундамент;
- Столбчатый;
- Монолитный.
Свайный фундамент категорически не подходит из-за своей неустойчивости. Варианты на сваях могут выдержать одноэтажный кирпичный дом, но высокое двухэтажное здание, даже из бруса, будет слишком тяжелым.
Винтовые сваи могут пригодиться при установке небольшого двухэтажного здания подсобного назначения, но для домашнего строительства их не рекомендуется использовать – впоследствии будет сложно узаконить стройку.
Столбчатый устанавливается под обычный ленточный, как на фото. Это помогает дополнительно укрепить конструкцию. В большинстве случаев, такой вариант используется на подвижных почвах или болотистой местности.
Ленточный фундамент для частного двухэтажного дома легко сделать своими руками, именно к такому типу конструкции чаще всего и прибегают современные мастера.
Лента позволяет обеспечить правильное распределение нагрузок между стенами и узлами, и сэкономить значительное количество средств на бетонировании.
При выборе такой конструкции очень важно произвести расчет нагрузок, которые будут оказываться на несущую систему, чтобы вычислить оптимальные показатели глубины и ширины опоры и подошвы. Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым. Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым
Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым.
Высота и толщина фундамента для двухэтажного дома – это основные параметры, которые необходимо знать для того, чтобы вычислить несущую способность системы.
| Количество этажей | Наименьшая ширина фундамента, мм | Наименьшая площадь подошвы при колоннах с шагом в 2,5-3 метра | ||
| Наружные стены | Наружные облицованные стены | Внутренние перегородки | ||
| 1 | 250 | 315 | 200 | 0,4 |
| 2 | 350 | 380 | 350 | 0,75 |
| 3 | 450 | 445 | 500 | 1 |
При этом значение может изменяться при повышении уровня грунтовых вод. Если Вы планируете строить дом в болотистой местности, то нужно рассчитать также уровень высоты стоков.
Это важно не только для уровня заглубленности, но и для расчета ширины. Если при подъеме грунтовых вод, глубина предполагаемого основания становится меньшей, чем ширина, то значения изменяются в большую сторону:
| Количество этажей | Ширина ленты, мм | Ширина под колонный с шагом 2,5 – 3 м | ||
| 1 | 500 | 630 | 400 | 0,8 |
| 2 | 700 | 760 | 700 | 1,5 |
| 3 | 900 | 890 | 1000 | 2 |
Многие строители рекомендуют делать размеры фундамента двухэтажного дома на 100 мм больше, чем предполагаемая толщина стен. Это поможет увеличить несущую способность, тем самым продлевая срок службы здания.
Толщина фундаментной ленты зависит от уровня промерзаний грунта, нужно понимать, что этот показатель и глубина опоры – это одно и тоже.
Чтобы правильно рассчитать данный показатель, Вам нужно узнать уровень промерзания грунтов в своей местности. По Российской Федерации уровень промерзания варьируется между 1 метром и 1,8.
При этом в средней полосе нужно придерживаться показателей 1,5 – они оптимальны. Более точные значения Вы сможете узнать в любом геологическом бюро своего региона.
Если дом планируется с подвалом, то также обязательно уточните уровень грунтовых вод. В некоторых городах он настолько высок, что не спасает даже дренаж. Но даже эти показатели не являются завершающими.
Помимо внутренних параметров, Вам также нужно рассчитать высоту фундамента над землей. Это значение зависит от строительных материалов дома и несущей системы.
Например, для опоры из газобетона и пенобетона это значение равняется 300 мм, для обычного раствора из бетона – 200 мм.
Укрепление опоры необходимо для придания конструкции дополнительной жесткости, Вам нужно установить арматурные узлы на местах пересечения стен, а также под несущими стенами. Соединяются арматурные проволоки при помощи связок или сварного соединения.
Фундамент для кирпичного двухэтажного дома нужно обязательно дополнительно армировать. Это поможет защитить основание от растяжения и деформации при эксплуатации.
Лучше всего для высокого здания использовать ребристую арматуру. Она подойдет для каркасного здания и дома из газоблоков или газосиликата.
Благодаря неравномерной структуре именно такая проволока обеспечивает максимальное сцепление с бетонным раствором фундамента.

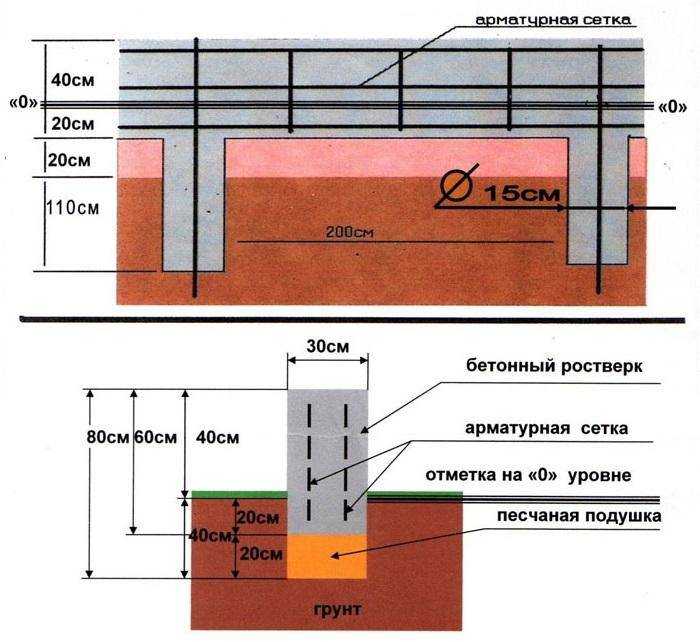

Типы свайно-ленточного фундамента
Свайно-ленточный фундамент подразделяется на определенные виды, отличающиеся типом устанавливаемых свай, которые могут быть винтовыми или буронабивными.
Винтовые сваи выглядят как очень большие шурупы, которые ввинчиваются в землю. Выполняются винтовые сваи из стальной трубы с лопастями винтовой резьбы.
Размеры свай могут быть следующими: диаметр – 50-130 мм, длина – 1600-3500 мм.
Важным моментом в установке винтовых свай является обязательная покраска элементов, что обеспечит длительный срок службы свай.
Как достоинство винтовых свай можно отметить то, что их замена при необходимости производится проще других видов свай.
Но все же замена – очень сложный процесс, и не всегда все работы можно сделать своими руками. Для устройства буронабивных свай нужно пробурить ямы.
Технология установки таких свай зависит от типа почвы. Если грунт твердый и не осыпается, то бетон можно залить прямо в пробуренную яму.
Для обсадки потребуется труба: картонная, стальная или асбестоцементная, которая дополнительно послужит гидроизоляцией. Трубу необходимо вставить в пробуренную яму и залить цементным раствором.
Буронабивные сваи лучше подходят для возведения фундамента своими руками.
Свайно-ленточное основание может быть мелкозаглубленным или незаглубленным вовсе.
Мелкозаглубленный фундамент используется для построек из древесных материалов, зданий с двумя и более этажами.
Незаглубленный фундамент — для строительства бани и других малогабаритных сооружений.
Фундамент глубокого заложения – особенности
Из конструкции ФГЗ понятны и его особенности:
- Фундамент требует большого объема земляных работ. Котлован или траншея для фундамента роются на большую глубину, зависящую от региона и промерзания грунта.
- Как следствие глубокой траншеи или котлована, большой объем бетонных работ. ФГЗ фундамент получается массивным и выдерживает большие вертикальные нагрузки.
Как я уже упоминал, ФГЗ делается ниже уровня промерзания грунта. Поэтому, он не боится сил морозного пучения на свое основание. Морозное пучение действует на стенки закопанного фундамента. Но их сила ничтожно мала по сравнению с давлением дома и они не влияют на дом.

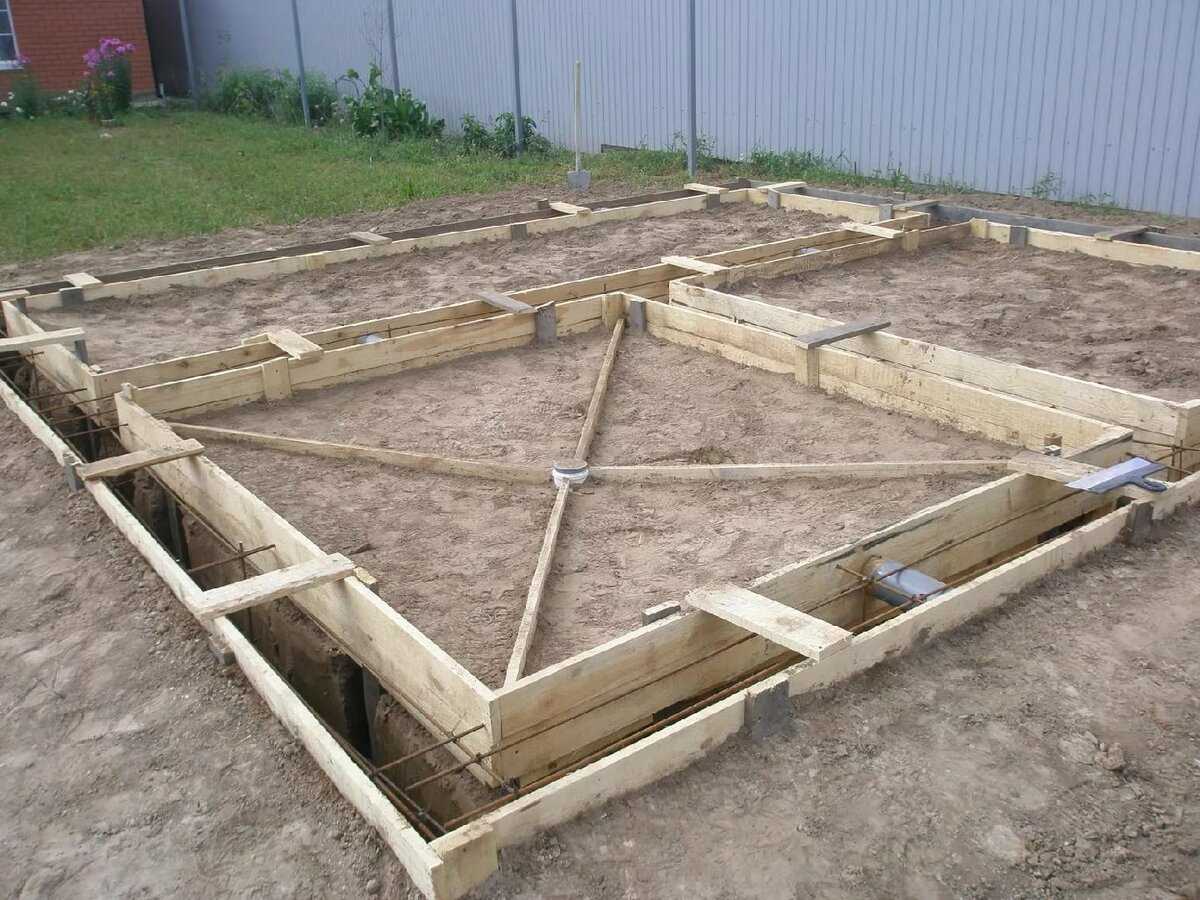

Установка опалубки
Опалубка нужна, чтобы сохранить форму заливаемого бетона до полного его застывания. После она убирается или остается в зависимости от желания хозяев. Опалубку можно купить в специальных магазинах. Такой вид конструкции обычно остается в середине фундамента после его заливки. Можно опалубку изготовить самостоятельно из фанеры, брусков, досок и подобного материала — этот вариант гораздо дешевле.
Чтобы в дальнейшем было легче демонтировать опалубку, а фундамент имел более ровную поверхность, все гвозди, которыми сбивается каркас, должны располагаться шляпками с внутренней стороны.
Важно: Во время установки опалубки нельзя забывать о будущих подводах труб в дом, чтобы в дальнейшем избежать лишней работы
Для изготовления опалубки, который хозяева хотят оставить, можно воспользоваться фанерными листами, что устойчивы к влаге и имеют толщину в 18 мм и более
При строительстве опалубки своими руками большое внимание нужно уделить углам, на которые приходится большее давление, чем по периметру. Для этого при изготовлении их укрепляют дополнительными металлическими углами. Так как готовый бетон во время высыхания оседает и имеет большой вес, то опалубка устанавливается на 30 см в высоту, а его стороны во избежание изменения формы сшиваются стяжками из проволоки
Так как готовый бетон во время высыхания оседает и имеет большой вес, то опалубка устанавливается на 30 см в высоту, а его стороны во избежание изменения формы сшиваются стяжками из проволоки.
Каркас
Бетон — очень прочный материал. Он может выдержать большую нагрузку сверху. Но слабое его место — это излом. Чтобы бетон был прочным, в середину опалубки опускают железный каркас, который в будущем зальется раствором и придаст бетону дополнительную прочность.
Для изготовления каркаса понадобится рифленая арматура 8-16 мм в диаметре и проволока для ее скрепления. Арматуру можно скреплять между собой с помощью сварки, но тогда в местах стыка металл быстро испортится под воздействием коррозии
Арматура, которая будет связана между собой проволокой, имеет больший эксплуатационный период и более подвижна, что важно при наличии близких подземных вод
Весь каркас составляется ячейками. Поскольку траншея достаточно узкая и не позволяет проводить работу в удобном положении, многие составляют каркас наверху отдельными небольшими секциями, и лишь затем, опустив их вниз, связывают между собой.
Бетонирование фундамента
Бетонный раствор подготавливают в пропорции цемента 1 часть, песка 3 части, щебня 5 частей. Хорошо перемешивают по получения однородной консистенции.
Можно заказать с завода готовый цементный раствор в бетономешалке. Это поможет сэкономить время на смешивание компонентов.
Пошаговая инструкция по бетонированию фундамента:
- Обеспечивают удобные подходы к траншее, подготавливают лотки для подачи цементного раствора. Замешивают компоненты в доступной близости от траншеи, чтобы сэкономить время на транспортировку раствора.
- Заливают бетон с желобов слоями по 150-200 мм. Каждый пласт хорошо трамбуют и уплотняют. Следят, чтобы не осталось пузырьков воздуха и пустот. Раствор, который подают с высоты более 150 см может расслаиваться, при этом он теряет свою прочность.
- Когда залита вся лента, ее накрывают полиэтиленом и оставляют до полного высыхания. В жаркую погоду нужно несколько раз в день обильно смачивать фундамент, чтобы он не растрескался при резком высыхании.
- После набора бетонной лентой минимальной прочности 70% можно демонтировать опалубку.
Заливка раствора через насос имеет некоторые преимущества:
- раствор ложится более плотно и равномерно;
- ускоряется время выполнения работ;
- возможна заливка раствора в один заход.
Бетонирование фундаментной ленты очень ответственный процесс, требующий знаний и опыта. От соблюдения технологии заливки будет зависеть прочность, надежность и безопасность здания.

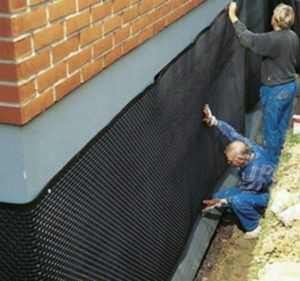

Гидроизоляция фундамента и цоколя.
Строительство фундамента на склонах
В идеале здание лучше всего строить на ровных поверхностях, а если поверхность бугристая, то перед строительством фундамента ее следует выровнять. Но бывает и по-другому: в соответствии с проектом здание нужно возводить на склоне холма.
Рассмотрим простой пример. Пусть на склоне холма уже построено здание, состоящее из двух частей — крыльца и основной части дома, причем фундамент крыльца и основной части заглублен одинаково относительно линии горизонта или уровня.
Тогда получится, что относительно линии склона холма заглубление у крыльца и основной части дома будет различным. Пусть крыльцо будет расположено ниже основной части дома. Соответственно, его заглубление будет меньшим относительно склона.
Тогда в зимний период, при наступлении заморозков крыльцо под действием сил морозного пучения будет подниматься выше, чем основная часть за счет действия на крыльцо больших сил морозного пучения, что приведет к деформации всего строения. Чтобы избежать таких ситуаций фундаменты на склонах строят относительно линии самого склона.
В этом случае относительно линии горизонта нижележащая часть строения будет сильнее заглублена, чем вышележащая, однако относительно линии склона заглубление для всех частей здания будет одинаковым и при действии пучинистых сил все части здания будут подниматься на одну и ту же высоту без перекосов и деформаций самого здания.
Ленточный фундамент на склоне делают ступенями. Высота и длина уступов обычно равна примерно 0,5 и 1 метр соответственно. Допустимыми являются и более мелкие ступени, однако если ступени совсем мелкие, то такое строение просто может со временем соскользнуть вниз со склона.
Ширина траншеи под фундамент
Сама траншея всегда будет шире фундаментных блоков, которые в неё лягут. В свою очередь фундамент должен быть несколько шире основных планируемых стен.
На практике ширину высчитывают исходя из учета размеров конструкции, включая опалубку и опоры плюс 0,4 м (0,2 снаружи и 0,2 м внутри здания).
Как правило, траншея под частный дом вручную роется шириной 0,7-0,8 м. При данных габаритах удобно вынимать грунт и свободно перемещаться при ведении работ.
Осыпавшуюся землю не стоит утаптывать, а необходимо удалить
Это важно потому, что даже утрамбованная земля сильно уступает естественной плотности почвы
Подвал/цоколь под эксплуатируемым домом – углубляемся правильно
В идеале, с целесообразностью возведения цокольного этажа или подвала определяются еще на этапе проектирования, и строительство ведут с соблюдением определенной технологии. В реальности же необходимость в дополнительном помещении может возникнуть значительно позже, когда приобретается дом, требующий капитальной реконструкции, или появляется возможность провести желанные удобства в свой собственный. Не у всех есть возможность строить отдельное техническое помещение или выделить под него комнату, иногда реальнее углубиться и возвести подвал. Вот и среди пользователей портала FORUMHOUSE есть умельцы, решающие такие задачи с положительным результатом. В этой статье мы расскажем, как строить подвал под дом.
Как выкопать подвал в готовом доме
Сразу стоит оговориться, что возможность строительства подвала под стоящим домом зависит от типа фундамента. Ленточный, свайный или свайно-ростверковый допускает подобные манипуляции, с плитным ничего не получится. И дело даже не в титанических усилиях, которые нужно приложить, чтобы демонтировать даже часть плиты, а в том, что нарушение целостности – это потеря несущей способности. Имеет значение и тип коробки – под каменной конструкцией можно обустроить подвальное помещение, но подвести под стены цокольный этаж не получится, тогда как сруб или дом из бруса реально «вывесить» и поднять за счет цоколя. Еще один важнейший параметр – тип грунта и уровень грунтовых вод. Если УГВ высокий, углубление будет максимально осложнено, а то и невозможно. Твердопластичная глина же означает, что копать придется долго и нудно, использовать лом или перфоратор, так как придется буквально «выгрызать» каждый кусок.
Основное отличие строительства подвала в готовом жилом доме от строительства первым этапом – ручной труд: и выкапывать, и выбирать землю, и заливать раствор придется своими силами, без привлечения спецтехники. Поэтому трудно, долго, сложно, но можно, что и доказано нашими умельцами.
Как построить подвал в построенном доме: личный опыт
Исходные данные: ленточный фундамент 7×10метров, заглублен на 70 см в глину (или на 120 см от земли), ширина – 40 см, арматура диаметром 16 мм, два ряда по две линии. Масса дома – около 120 тонн. Грунт – твердопластичная глина (после снятия плодородного слоя 40-50 см, выбивали фундамент ломом, копать лопатой было невозможно), УГВ ниже семи метров. Буду заглублять подвал ниже залегания основания фундамента, согласен, что правильно и проще рыть котлован сразу, но что имеем, с тем и работаем.
Чтобы не наделать ошибок, alex_gagra создал тему на форуме, в которой попросил у более опытных товарищей объяснить, как как роется подвал, прояснить технологию, и на его просьбу откликнулись. Процесс сводится к ручному рытью котлована нужной глубины и последующему бетонированию стен и пола. Бетонирование необходимо для сохранения несущей способности фундамента и компенсации бокового давления. Самый важный вопрос – на каком расстоянии от подошвы фундамента должен быть выкопан котлован и залита стена. Ответ дал один из участников обсуждения.
Копать от подошвы существующего фундамента разрешается в 30-ти градусной зоне от горизонтали подошвы. Это самый простой способ, получится форма вынутого грунта, соответствующая перевернутой усеченной пирамиде от подошвы фундамента.
В другой теме ответ на этот же вопрос немного отличается.
От вертикали ленты откладывайте вниз угол 45 градусов. Это опорная часть грунта, на которой стоит лента, трогать ее нельзя.
В принципе, верны оба варианта, только первый оправдан при твердопластичных глинах с низким УГВ, но следует хорошо перестраховаться и сделать угол побольше, если почвы более рыхлые.
Учтя советы бывалых, alex_gagra перед началом работ нарисовал план-схему устройства подвала.
И воплотил ее в жизнь – отступили по метру от фундамента, вырыли по периметру траншею до уровня подошвы, высота от уровня земли до плит перекрытия составила 2,2 метра. Собрали опалубку шириной 20 см, из ОСП (одна стена), связали арматурный каркас, залили бетоном посредством миксера (удалось смастерить приемник вместо перетаскивания ведрами). На этом первый этап закончился, бетон оставили для созревания. Через две недели стройка вошла во вторую фазу – откопали оставшийся грунт, залили ленту под перегородку. Под опалубкой – ни трещин, ни сырости. Пол в дальнейшем решено выложить плиткой.
Разметка фундамента
На крупных строительных объектах для этой цели используют теодолит. Небольшие частные застройщики, зачастую, обходятся подручными средствами. Поэтому может возникнуть логичный вопрос, как разметить фундамент для дома своими руками? Оказывается ответ на него давно найден еще древними строителями.
Чтобы вырыть котлован или траншею, соответствующие плану постройки, предстоит:
- определить базовую линию;
- выстроить прямые углы;
- определить точки пересечения стен;
- разметить траншеи (плиты, шурфы, скважины) под заливку с учетом технологических запасов для монтажа опалубки.
Для более глубоких и крупных фундаментов понадобится уже не менее 80-100 см технологического запаса с каждой стороны опалубки, так как монтажнику придется спускаться в траншею полностью.
