Состав проекта строительства частного дома

Что входит в состав эскизного проекта

Ниже приводим список, что включает в себя эскизный проект дома.

• титульный лист (обложка)
• содержание (ведомость чертежей проекта)
• пояснительная записка
• схема генерального плана М1:500
• поэтажные планы
• фасады
• разрезы
• план кровли
• компьютерная 3D визуализация

По согласованию с заказчиком состав базового эскизного проекта загородного дома может быть дополнен, например решениями отделки экстерьера (дизайном фасадов), либо какие то материалы (графические, текстовые) могут быть не включены в проект.

Пример расширенного эскизного проекта

Общая пояснительная записка

Общая пояснительная записка

Генплан участка М 1:500

3D визуализация. Вид 1

3D визуализация. Вид 2

3D визуализация. Вид 3

3D визуализация. Вид 4

3D визуализация. Вид 5

Чертеж главного фасада

Чертеж заднего фасада

Чертеж правого фасада

Чертеж левого фасада

Цветовое решение главного фасада дома

Цветовое решение заднего фасада дома

Цветовое решение бокового фасада дома

Цветовое решение бокового фасада дома

Чертеж плана 1 этажа

Разрез 1-1

Чертеж плана кровли

Пример базового эскизного проекта

Общая пояснительная записка

Общая пояснительная записка

Генплан участка М 1:500

3D визуализация

Чертеж главного фасада

Чертеж заднего фасада

Чертеж правого фасада

Чертеж левого фасада

План 1 этажа

План 2 этажа

Разрез 1-1

Разрез 2-2

План кровли

Помогает найти лучшее объемно-планировочное решение и увидеть объект с новыми фасадами еще до начала строительных работ. Является утверждаемым (согласовываемым) этапом. Служит основой для дальнейшего рабочего проектирования архитектурных, конструктивных и инженерных решений. Итоговый эскизный проект базовой комплектации содержит чертежи с детальными размерами и привязками стен, перегородок, оконных и дверных проемов. В стоимость включена 3D визуализация в ч/б графике. Данный проект также потребуется для получения разрешения для строительства. Предоставляется электронная версия проекта в формате PDF + 2 печатных экземпляра формата А3.

Итак, мы узнали что из себя представляет эскизный проект загородного дома, рассмотрели его состав и варианты комплектации

Что касается степени проработки чертежей, в проектах нашей мастерской вы возможно обратите внимание на то, что на фасадах и разрезах указаны все высотные отметки, на планах этажей даны привязки и размеры всех стен и перегородок, оконных и дверных проемов

Ввиду того, что нормативная документация по проектированию не содержит четких требований к проработке чертежей эскизного проекта, нередко на листах эскизных проектов других архитектурных мастерских показаны только осевые или общие габаритные размеры. Сэкономив на рабочем проектировании, клиенты успешно строят дома, если они небольшие по площади и простые в объемах, по нашим “эскизникам”. Но все же разработка полного рабочего проекта предпочтительна, так как и простые дома могут иметь свои конструктивные особенности и нюансы.

По отдельной договоренности с заказчиком проект также может быть дополнен цветными изображениями фасадов, 3d визуализацией общих видов с проработкой дизайна фасада. Доплата за услугу дизайн фасадов составляет при этом 130 руб. / кв.м. общей площади дома.

Как сделать проект – подготовительные этапы создания чертежа

Первым делом учитывается предназначение будущей постройки: станет она местом для загородного отдыха или же постоянным жильем. До того как начать составление проекта следует учесть количество и потребности всех людей, для проживания которых предназначается здание. Личные предпочтения оговариваются предварительно. Рекомендуется выбирать тихое место вдали от проезжей части. Постройку жилья разделяют на этапы, с соответствующей фиксацией в разделах проекта.

Сначала создается эскизная часть. Потом архитектурный и конструктивный разделы. Следом за ними готовятся инженерно-технические ведомости и далее наступает очередь создания чертежей для отделочного/дизайнерского раздела насчет соответствующего этапа работ. Перед созданием основного эскиза следует делать наброски. Потом же на базе главного чертежа дома рисуются более подробные. Они и станут основой для отображения еще более детальной планировки.

Размеры помещений и их количество

Чтобы сделать чертежи своими руками, необходимо представлять себе планировку, которая будет у частного дома мечты, а для этого нужно знать количество необходимых помещений с точными размерами.

У каждого понятие о комфорте коттеджей свое. Это зависит от потребностей семьи, их благосостояния и статуса. Кому-то размер и зонирование пространства комнаты в 12 квадратных метров покажется оптимальным, а для кого-то будет неприемлемо тесным.

Планировка двухэтажного коттеджа с гаражом Среднестатистические данные подтверждают, что семье из двух взрослых и двух детей вполне комфортно живется, если есть помещения следующих размеров:

Помещение	Количество в шт.	Площадь в м2
Спальня	3	12
Гостевая комната	1	12
Гостиная	1	25–30
Кухня	1	15–20
Санузел	2	6
Кладовка	1	10
Гардеробная	1	9
Лестница	1	8
Котельная	1	6
Прихожая + тамбур	1 + 1	12
Общая площадь	150–160

Таким образом, оптимальный размер пятна застройки составляет дом 9 х 9 метров, если дом — двухэтажный или одноэтажный с мансардой.

Планировка дома с мансардой 9×9 Если ставить дом с основанием 8 х 8, то от некоторых помещений придется отказаться, а остальные сделать чуть компактнее. В сети представлено множество готовых проектов и планировок для домов с такими размерами. Листая их, можно выбрать подходящий готовый вариант или подсмотреть интересную идею, и воплотить ее в жизнь в будущем доме своими руками. Разбивку по этажам можно сделать следующим образом. На второй этаж поднять все спальни и гостевую комнату, гардеробную, один санузел и лестничную площадку. Все оставшиеся помещения должны найти свое место на первом этаже.

Когда площадь помещений готова, можно приступать к поиску удачного расположения их на этаже. Для этого стоит учесть, что длина всех строительных материалов кратна шести. Поэтому, чтобы избежать их перерасхода или излишних обрезков, лучше выбирать дом с размерами 9 х 9; 6 х 9; 9 х 12.

Планировка коттеджа 9×12 Дома с размерами не кратными трем и шести тоже строят, например, 6 х 8; 8 х 8; 7 х 9, но нужно приготовиться к тому, что после строительства останется много отходов, а в процессе возведения дома будет очень много работ по подгонке материалов.

Основные этапы создания проекта дома

Этап 1. Подготовка

На этом этапе следует по максимуму учесть все, что может помешать реализации вашего плана, и предотвратить негативные сценарии.

Проведите геологическую разведку на участке под строительство, чтобы располагать информацией о характеристиках почвы и грунтовых вод и в зависимости от этого планировать фундамент и этажность. Эти работы провести своими силами не получится — если только вы сами себе не геолог. Пригласите специалиста, а потом отталкивайтесь от полученной информации

Есть метод более простой, но менее точный — обратить внимание на соседние строения: какой у них фундамент, сколько этажей? Характеристики почвы на рядом расположенных участках в 99% случаев совпадают. Однако наша редакция такой метод не рекомендует — все же «на глаз» можно всегда ошибиться

А мы с вами все-таки дом строим, а не шарлотку готовим.

Изучите нормативы. Раньше можно было строить там, где нравится, не заморачиваясь — но эти времена прошли. Сейчас лучше заранее удостовериться, что на вашем участке нет никаких ограничений по строительству, а также заложить установленные расстояния между домом и другими объектами: не менее 5 метров от проезжей части, не менее 3 метров от соседского забора.

Определите стороны света

Это важно уже с точки зрения вашего комфорта. Если окна в спальне будут выходить ровно на восток, то утреннее солнце не позволит вам поспать подольше, а окна на север в общей гостиной вынудят постоянно использовать дополнительные источники освещения.

Устройте семейный совет и совместно обсудите потребности и пожелания всех членов семьи — это станет еще одним ориентиром для создания хорошего продуманного проекта. Заранее обсудите все вместе: сколько человек будут жить в доме, нужен ли кабинет, террасы, кладовая в кухне, постирочная, гардеробная, мастер-спальня и т. д. Чтобы лишняя комната или ее нехватка вдруг не стала для кого-то сюрпризом.

Исходя из всех полученных данных, определите место расположение дома и его размер, рассчитайте этажность, ориентировку окон и количество комнат. Этот первоначальный план может существовать в бумажном варианте — подойдет даже обычный листок в клетку. А переносом эскизов в специализированную программу можно заняться позже — когда будет готов уже более детальный проект.

Как выбрать участок для строительства дома

Этап 2. Разработка архитектурной части проекта

Здесь уже нужно более детально представить себе свой будущий дом.

• Определить не просто количество комнат, а площадь каждой из них.

• Установить высоту потолков и удобное расположение дверей.

• Выбрать тип кровли и материалы для ее создания.

• Определиться с толщиной стен и материалом для будущего дома.

Чем больше цифр и характеристик вы установите на этом этапе, тем проще будет дальше.

Этап 3. Разработка отдельных конструктивных элементов

Некоторые конструктивные элементы зданий требуют особого внимания. В том числе:

• фундамент

• подвал (если он запланирован)

• перекрытия

• стены

• кровля.

Для каждого из них следует начертить схемы и разрезы, максимально детально представить всю информацию, которая потребуется для строительства.

Конечно, просто «из головы» придумать тут не получится: вам нужно изучить вопрос, найти похожие проекты в интернете, пообщаться на форумах; возможно, поговорить с кем-то из знакомых, кто уже занимался строительством дома. Очень помогает информация о том, как не надо делать — часто такие осознания приходят уже после реализации проекта дома.

Этап 4. Проектирование внутренних и наружных инженерных сетей

От того, насколько грамотно проложены коммуникации, зависят комфорт и удобство проживания в вашем будущем доме

Обязательно уделите внимание проектированию следующих систем:

• водопровода

• водоотведения (канализации)

• газоснабжения

• электроснабжения

• вентиляции.

В некоторых домах также проводят систему теплого пола, индивидуального отопления и так далее — о них тоже нужно подумать заранее.

Хорошая новость заключается в том, что в вопросе проектирования инженерных сетей достаточно много готовых решений — вам остается только выбрать наиболее эффективное.

Обязательно продумайте, как вы будете обслуживать все эти системы в уже построенном доме и насколько легко будет их заменить в случае необходимости.

Так выглядит проект дома площадью 148,9 кв.м.: в комнатах разделены детская зона и родительская, есть выход на террасу с гостиной, предусмотрена постирочная и котельная.

Этап 5. Дизайн-проект здания

Кажется, что с этого нужно начинать — но на самом деле внешний вид дома и дизайн интерьера определяется в последний момент. Кто-то вообще решает вопросы внутренней и внешней отделки уже после того, как завершена основная часть работ — чтобы иметь возможность отталкиваться от реального бюджета.

Эскизное проектирование дома (стадия ЭП)

Архитектурный эскизный проект (АП)

Эскизный проект дома – это первичные архитектурно-дизайнерские решения, являющиеся основой для разработки строительной документации. На этапе эскизного проектирования создаётся стилистическая концепция будущего коттеджа, определяется максимально функциональная и удобная планировка.

После создания эскизного проекта, по желанию заказчика, выполняется 3D визуализация будущего коттеджа в разных цветовых решениях фасада:

Состав альбома эскизного проекта

1. Ведомость чертежей
2. Пояснительная записка. Пояснительная записка включает в себя краткое описание дома (архитектурный стиль, общая площадь, этажность), перечень помещений по этажам, краткое описание элементов отделки фасада дома, особенность климатической зоны, для которой проектируется коттедж, основные конструктивные решения и материалы).
3. Генеральный план дома. На генеральном плане отражено общее размещение дома на участке и расположение прилегающих пристроек, схематичное расположение подвода к дому инженерных коммуникаций (канализация, водоснабжение, ливневая канализация, электроснабжение, газоснабжение).

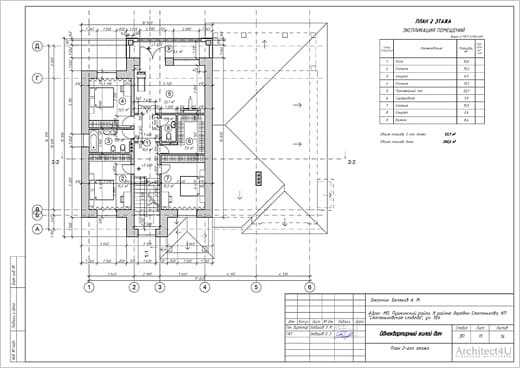

4. Поэтажные планы с экспликацией помещений. На поэтажных планах указывается метраж основных помещений, расстояние между стенами, расположение дверных и оконных проёмов.
5. План кровли. На плане кровли указываются поверхности кровли со сторонами и углами наклона. Отмечается высота верхней точки каждой поверхности.

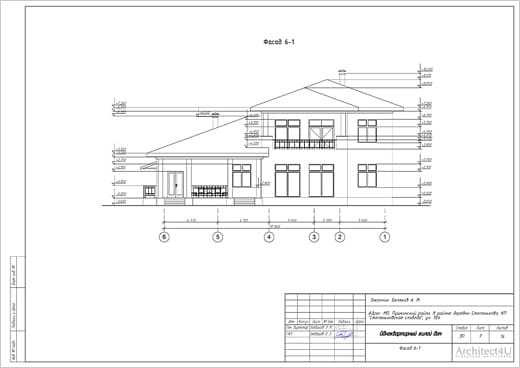

6. Фасады в осях. На чертежах отражён вид основных декоративных элементов фасада, а также высота их расположения.
7. Разрезы. На разрезах видно высоту межэтажных перекрытий, лестниц, оконных и дверных проёмов.

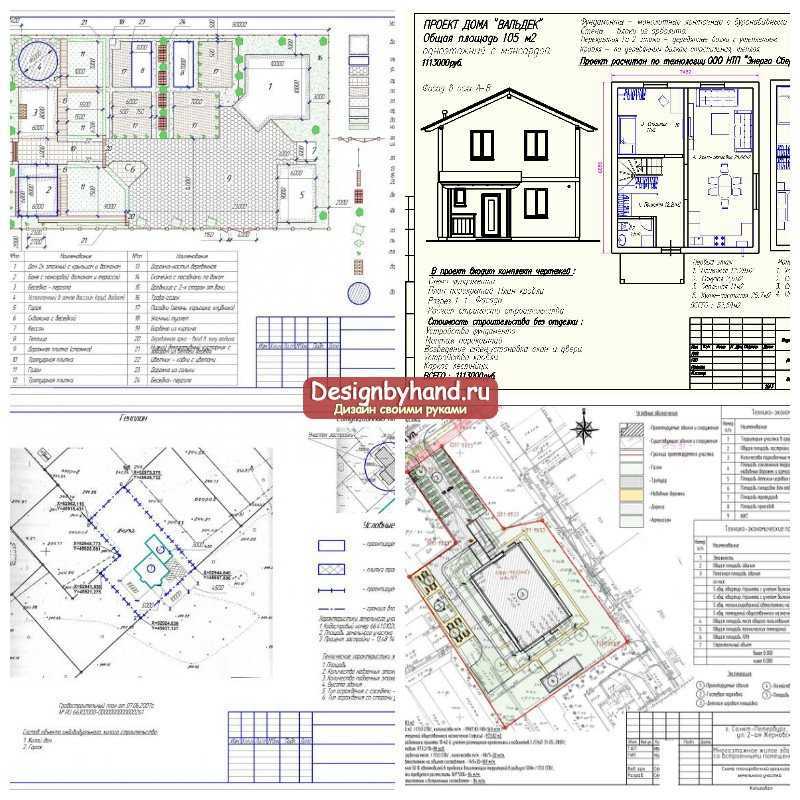

Образцы чертежей

Важно отметить, что архитектурный эскизный проект ещё не регламентирует, а лишь намечает архитектурно-планировочные решения и основные технико-экономические показатели. Более конкретно конструктивные особенности дома определяются при разработке рабочего проекта, поэтому строить по эскизному проекту нельзя

Однако его достаточно для согласования проекта строительства дома в соответствующей комиссии.

Что представляет собой эскизный проект

Начать с того, что эскизный проект дома – это набор первичных документов, который необходим, чтобы получить разрешение на строительство

, а также верно составить всю документацию, используемую непосредственно при этом. Имея на руках эскиз дома, вы сможете легко сформулировать свои требования при общении с проектировщиками, которые будут разрабатывать проект для строительства дома.

Как он составляется

Вы обращаетесь в компанию, предоставляющую услуги по проектированию и строительству зданий. В первую очередь после заключения договора вы беседуете с архитектором.

Опытный специалист в простой и доступной форме расспросит вас о том, как именно должен выглядеть дом, который вам хотелось бы получить. Возможно, вы принесете фотографии зданий, которые бы в полной мере устроили вас. Но не исключено, что у вас будут определенные пожелания: изменить форму и местоположение окон, использовать вместо шиферной крыши черепичную и еще ряд мелких изменений.

Все эти пожелания будут учтены архитектором, который после разговора с вами приступит к работе.

После этого вам будет представлен набор чертежей, схем и цветных иллюстраций, позволяющий полностью оценить внешний и внутренний вид будущего дома. Да, кого-то может удивить, зачем нужно составлять проект практически с нуля, если вы уже знаете, как будет выглядеть ваш дом.

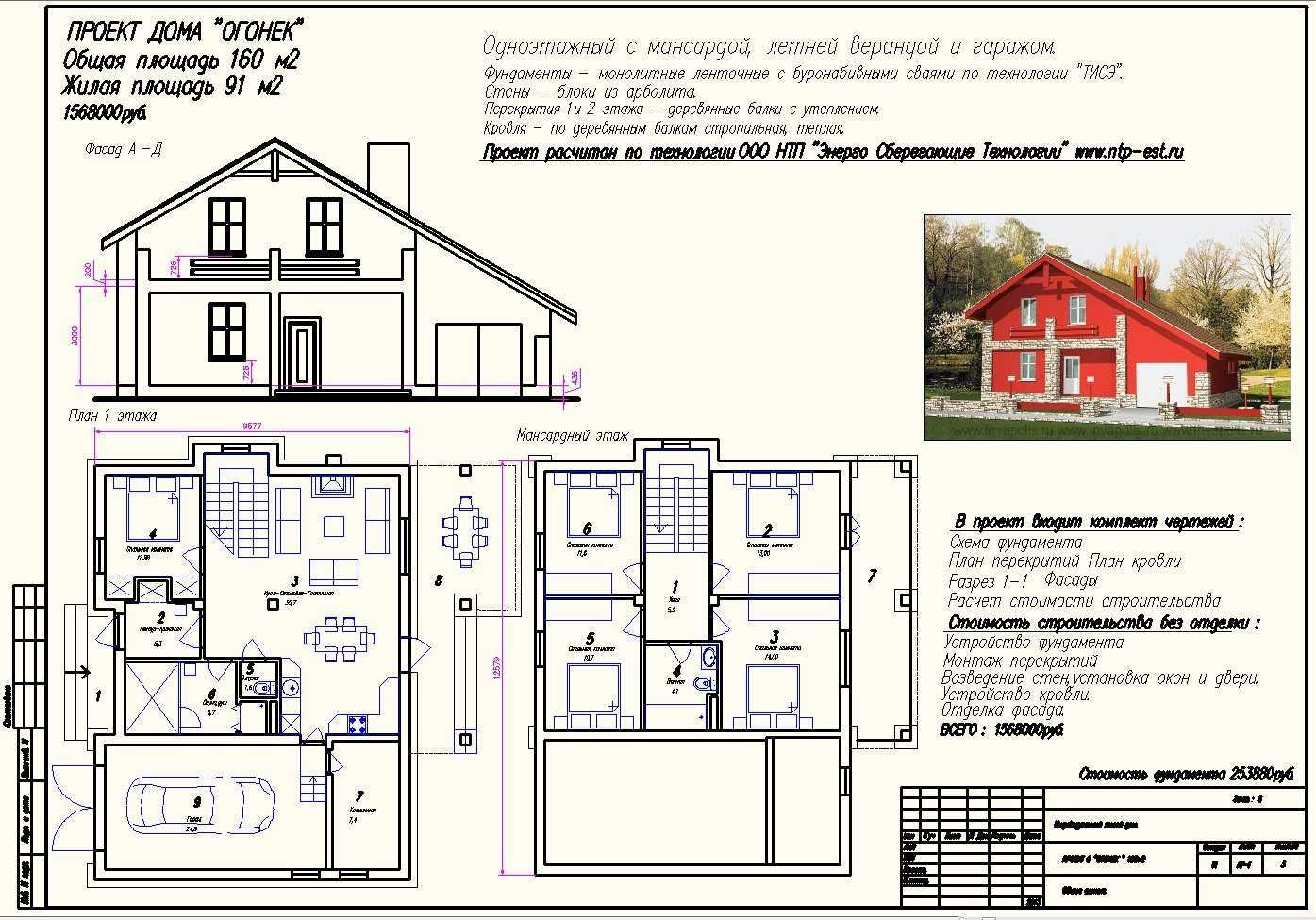

Образец эскизного плана дома

Ведь на это уйдет немало средств и времени. И все же, составление эскиза это вовсе не уловка специалистов, желающих отнять ваше время и вытянуть из вас лишние деньги. Ведь любые изменения во внешнем виде здания, даже самые незначительные, могут серьезно повлиять на всю его конструкцию.

Простейший пример: вы решили увеличить окно? Значит, значительно увеличится нагрузка на весь оконный проем. И его обязательно нужно будет усилить, чтобы он выдержал ее без вреда для себя. Вместо металлочерепицы вы хотите использовать керамическую черепицу? Значит, придется усилить стропила, чтобы они выдерживали значительно возросшую нагрузку.

Конечно, провести все эти расчеты на глаз, без составления специального эскиза или проекта просто невозможно. Кроме того, готовый эскиз позволяет довольно точно определить сложность работ и количество требуемых материалов. А, следовательно, вам будет названа цена дома.

Пример сметы по материалам

Причем специалисты смогут подсчитать для вас отдельно стоимость строительных и отделочных материалов, а также стоимость проводимых работ

И это очень важно. Пожалуй, ни один разумный человек не согласится начинать строительство загородного коттеджа, точно не зная, во сколько оно ему обойдется

Эскиз обязательно содержит ряд иллюстраций, по которым вы сможете оценить свой будущий дом изнутри и снаружи.

Вам остается только решить, все ли ваши требования были учтены при строительстве, или же вы хотели бы внести дополнительные изменения, добившись максимального соответствия с теми планами, которые вы вынашиваете.

Стиль фасада

Конечно, главным требованием, которое предъявляется к фасаду, является его красота. Дом должен быть привлекательным, изящным, оригинальным и в то же время неброским

Но специалисты обращают внимание не только на красоту, но и на функциональность

• Как и где лучше расположить двери, окна, террасу и балкон?
• Какую конфигурацию должны иметь фронтоны?
• Где должен находиться водослив с крыши?
• Оптимальная высота этажей, наклон кровли – все это обязательно учитывается.

И при соблюдении всех этих требований опытный архитектор умудряется придать зданию еще и привлекательность. Вот это настоящее искусство, достичь которого любитель, впервые взявшийся за подобную работу, явно не сможет.

Google SketchUp

Уникальный софт предлагает простые решения 3d моделирования домов и их внутренней обстановки. Имеет массу преимуществ, делающих пользование ним максимально комфортным.

Интерфейс программы

Для большего удобства пользования из программы были удалены окна предварительной настройки. Теперь тут все геометрические параметры задаются исключительно клавиатурой.

Другим достижением стала опция Push/Pull. Оригинальный инструмент позволяет выдвигать в сторону любую из плоскостей, чтобы по траектории ее движения устанавливать дополнительные боковые стены. Foilow Me перемещает плоскость по заранее прочерченной кривой.

Программа для проектирования домов Google SketchUp

Что еще можно в этой программе для проектирования домов?

1.​ Готовить макросы на Ruby с последующим выводом из меню. Они нужны для автоматизации повторных действий. В софте можно найти массу других наработок, созданных пользовательской аудиторией программы.

2.​ Поддерживать разнообразные плагины, помогающие создавать, визуализировать и экспортировать объекты, двигая, вращая и заставляя взаимодействовать созданные макеты.

Установка плагинов в программе

3.​ Просматривать макеты в разрезе и добавлять к ним выноски в виде чертежей.

4.​ Поддерживать продуцирование элементов дома, которые можно будет далее использовать в программе для проектирования несчетное количество раз, в том числе с редактированием.

5.​ Работать со слоями.

Проектирование дома в программе

6.​ Готовить разнообразные срезы объектов.

7.​ Пользоваться библиотекой моделей, материалов, стилей, выгружая интересные решения в интернет или пополняя ее ресурсы собственными наработками.

8.​ Анимировать переходы с участка на участок, регулировать положение демонстрационной камеры.

9.​ Создавать динамические эффекты, например, имитировать открытие дверцы серванта кликом указателя.

Программа позволяет создать динамические эффекты

10.​ Заниматься проектированием и планированием реально существующих строений и создавать реально существующие предметы.

11.​ Указывать габариты объекта в метровом или дюймовом эквиваленте.

12.​ Выделять при проектировании домов графически правильные тени, полностью соответствующие заданному времени суток, года, отвечающие параметрам широты и долготы расположения объекта.

13.​ Интегрировать в Google Earth.

14.​ Корректировать форму поверхности задействованного под строительство участка.

Экспорт проекта из Google SketchUp

Созданные в программе по проектированию макеты домов сохраняются в файловом формате *.skp. Есть возможность экспорта и импорта изображений двухмерной и объемной растровой графики. Импортированные картинки могут стать основой воспроизведения трехмерного макета, текстурной вставкой и прочее. Экспорт проекта производится в виде снимка, отправка которого происходит из рабочей зоны окна приложения. Дополнительно архитектурные программы такого класса могут комплектоваться множеством плагинов, помогающим передаче информации в разнообразных форматах, например, *.atl, *.mxs, после чего экспортированные файлы могут редактироваться на ресурсах без каких бы то ни было ограничений.

ДЛЯ ЧЕГО НУЖЕН ЭСКИЗНЫЙ ПРОЕКТ ДОМА

Эскиз позволяет сформировать представление о конечном результате. Как дом будет располагаться на участке, как будет выглядеть внутри, снаружи, удобен ли он будет для будущих жильцов. Также проектная документация нужна для:

• подбора оптимальных материалов;
• расчёта примерной стоимости;
• корректирования планировки и фасадов до строительства.

На основании эскизной части проекта разрабатывается дальнейшая проектная документация. Архитекторы компании «СВС» имеют опыт в проектировании более 10 лет. Наши сотрудники внимательно относятся ко всем пожеланиям, составляют понятные чертежи, по которым легко вести дальнейшую работу.

Начальный этап

Готовый коттедж

Прежде всего, вам необходимо иметь четкое представление о том, какой дом вы планируете получить по окончанию строительства. Если ранее вам не приходилось сталкиваться с подобными работами, то постарайтесь изучить как можно больше литературы о создании и строительстве частных домов. Вооружитесь блокнотом и карандашом, так как для того, чтобы создать проект собственного дома, вам в обязательном порядке необходимо будет его нарисовать.

Если вы не можете определиться с моделью и формой будущего строения, то просмотрите картинки готовых домов, возможно, что среди них вы найдете именно тот, который вам по вкусу, добавив или убрав некоторые его составляющие элементы. Если вы не любите рисовать и умеете пользоваться компьютерными программами, то сегодня создать проект будущего жилья вы вполне можете с их помощью.

Общие принципы построения

Для постройки панельного, деревянного дома и любых других зданий важна разработка проекта. В типовом проекте немало документов, но будущих хозяев обычно интересуют чертежи многоэтажных и одноэтажных жилых зданий в разрезах, где можно увидеть результат процесса постройки.

В чертежи обычно входят фасады и разрезы:

• Фасад представляет собой изображение внешнего вида дома. В основном в таком чертеже присутствуют несущие элементы и детали отделки, воссоздающие точный вид здания;
• Разрез здания – графическое изображение коттеджа с рассечением по плану секущими плоскостями. На нем зафиксированы объекты, сквозь которые проходит секущая площадь и располагающиеся за ней.

Чертеж фасада позволяет представить, как дом будет смотреться внешне, здание в разрезе показывает внутреннее устройство комнат.

В проектных документах должно быть минимум два чертежа. В одном представлен поперечный разрез, в другом – продольный разрез. При сложной конфигурации постройки документов больше.

При создании чертежей высотных построек, частных домов, производственных и административных зданий требуется обозначить разрезы. Для этого применяются тонкие вертикальные и горизонтальные линии. Чаще всего их делают по стенам лестничной клетки. Алгоритм вычерчивания разреза:

1. Вначале для главных несущих панелей и колонн (если они есть) нанести и указать вертикальные координационные оси;
2. После сделать горизонтальные линии уровней, находящиеся перпендикулярно с координационными осями. Это линии тротуара или земли, примерного верха карниза, перекрытия чердака, полов на каждом этаже;
3. Затем тонкими линями нанести контуры внутренних и наружных стен, перегородок. Зафиксировать высоту конька крыши, перекрытий между этажами и чердаком. Нужно нарисовать карниз стены, скат крыши, выносы цокольного этажа;
4. Наметить дверные и оконные проемы в перегородках, наружных и внутренних стенах, остальные элементы постройки;
5. Далее наносят необходимые размеры и отметки. Нужно начертить размерные и выносные линии и знаки, которые позволят сделать простановку высотных отметок, провести маркировку координационной оси;
6. Сделать завершающее обведение сечей, поставить высотные отметки и разрезы, записать разъясняющие слова, названия, убрать ненужные линии.

Вам будет интересно: Ситуационный план земельного участка: как получить, составить самому

Базовая комплектация

Частным застройщикам предлагают много типовых вариантов каркасных домов. Это могут быть как стандартные, так и индивидуальные варианты. Однако при многообразии решений в архитектуре или дизайне существует понятие основной комплектации, которое также включает возможность строительства своими руками.

Базовая комплектация каркасного дома включает:

• подробный чертеж;
• комплект материалов для лаг, перекрытий, пола, каркасов, оснований, стоек и стен;
• материалы для кровли: стропила, доски для обрешетки;
• отделочные материалы – доски для чистых полов, пиломатериал для плинтусов, внутренних углов, вагонку;
• наружные и межкомнатные окна и двери;
• комплекты материалов для паро- и гидроизоляции, а также для утепления домов каркасного типа.

Как правило, фундамент дома не входит в базовый комплект, потому что выбор фундамента обусловлен типом почвы и грунта. Закладка добротного фундамента для каркасного дома представляет собой непростую и трудоемкую задачу.

Полезное: Программы для проектирования каркасных домов

Несмотря на то что сделать закладку фундамента можно своими руками, лучше всего для выполнения таких работ пригласить специалистов. Особенно это касается строительства домов, в которых больше одного этажа, предназначенных для проживания в любое время года.

Что нужно для заключения договора на составление эскиза

Разработка эскиза – очень сложная и ответственная работа. Конечно, она выполняется лишь после заключения договора с компанией. И для этого вам понадобится собрать следующие документы:

• Техническое задание для проектирования. Здесь необходимо в письменной форме представить свои требования, которым должен отвечать будущий объект;
• Градостроительный план участка земли;
• Геодезическая съемка земельного участка (масштаб 1:500);
• Справка о том, что имеющаяся съемка пригодна для использования.

Когда эти документы собраны, вы можете смело отправляться подписывать договор о предоставлении услуг. Сразу после этого вы будете направлены к архитектору-проектировщику для согласования всей работы. Получив от вас всю нужную информацию (в дополнение к техническому заданию), он приступает к разработке эскиза.

Пример эскиза дома

Стоит сказать, что создание эскиза – очень сложный и ответственный этап. Со стороны может показаться, что здесь все довольно легко и просто: каждому человеку под силу нарисовать дом, в каком ему хотелось бы жить. Однако составление и чертеж эскиза своими руками очень часто приводит к печальным последствиям. Все-таки готовые иллюстрации, которые вам показывают вместе с эскизом, – это лишь вершина айсберга. А гигантский объем проделанной работы остается в чертежах, которые мало что скажут человеку, не имеющему отношения к строительству.

Ведь для того, чтобы составить эскиз, специалист проводит ряд расчетов, в дальнейшем используемых для разработки проекта, по которому будет вестись строительство. И непрофессионал едва ли сможет выполнить всю работу также качественно, гарантируя целостность и долговечность конструкции, как специалист, набивший на этом руку за многие годы работы.

пример конструкции дома

Чтобы более наглядно пояснить, как много факторов приходится учитывать, разрабатывая эскизный проект здания, стоит перечислить основные из них.

Проекты одноэтажных домов

Работы по строительству одноэтажных домов проводятся достаточно быстро. Монтажные работы стоят недорого. Следует позаботиться на этапе проектирования, чтобы проходных помещений было меньше

При создании чертежа важно определить количество жильцов

Планировка жилых домов должна быть тщательной. Их теплоотдача гораздо выше, чем в многоквартирных зданиях. Причина в том, что все наружные стены сообщаются с улицей, к тому же нет подъезда

Локализации помещению в здании важно уделить особое внимание

Планировку для одноэтажного дома можно сделать самостоятельно двумя способами:

1. Нарисовать вручную. Тогда потребуется миллиметровая бумага. При ее отсутствии подойдет лист с клетчатой разлиновкой. Этот метод подходит для людей, опытных в черчении. Иначе в чертеже будет много неточностей;
2. Применить проектировочную компьютерную программу. Таким образом, удастся создать не только главные наброски, а полный чертеж дома по всем нормам строительства. Чтобы не возникло ошибок, стоит покупать лицензионные программы;
3. Воспользоваться 3D-редактором. Это выбор для творческих людей. Создается трехмерный проект, прекрасно передающий размеры и локализацию помещений, дизайнерские идеи. Таким образом, удастся создать разрез промышленного здания или жилого дома.

Даже если дом небольшой, распределение пространства можно сделать грамотно

При создании чертежа важно учесть следующие нюансы:

Количество комнат с учетом их назначения, их локализацию

Важно учесть не только главные помещения, созданные для каждого жильца и функциональные комнаты (санузел, обеденная зона), но и гостиную, кладовку, прихожую;
Спальни следует создавать маленькими, а гостиную – просторной;
Увлечения жильцов тоже следует учесть
Некоторым хозяевам важно предусмотреть баню, тренажерный или читальный зал;
Спальню детей стоит планировать возле комнаты родителей;
Чтобы водопровод и канализационная система не занимали много места, обеденную зону, санузел и бойлер лучше планировать в одной линии;
Сохранению тепла будет способствовать тамбур или утепленная веранда;
При расчете стоит принять во внимание, что на каждого взрослого выделяется 8 кв. м
пространства;
Можно построить цоколь, чтобы увеличить полезное пространство.

В эскизном проекте указывают подробные характеристики объекта

В документ вносят всю информацию, которая будет нужна при проектировании: тип фундамента, площади этажей и пятна застройки, список стандартов и правил, материалы стен, оформление, вид кровли. Сведения пригодятся при разработке остальных разделов.

В эскизах рисуют дом и выполняют привязку на участок

В плане расположения дома на участке учитывают инсоляцию (схема движения солнца), расположение других построек, соседних зданий, заборов, делают ситуационную схему, в которой показывают границы и расположение участка в поселке или СНТ, указывают кадастровый номер, приводят таблицу технико-экономических характеристик с материалами, площадями, вариантами решений. Дополнительно к документу прикладывают карту с рельефом, точками посадки деревьев и другими особенностями ландшафта.

План привязки на участок используют, чтобы уведомить госслужбы о начале строительства. В GOOD WOOD этот раздел разрабатывают и оформляют специально для предъявления в органы местного управления.

Конструктивную схему фундамента разрабатывают без подробностей

На этапе эскизного проекта не требуется детальная разработка узлов, подробное описание характеристик. Чертеж нужен только чтобы показать общее расположение стен, перегородок, закладных элементов. По этой схеме разрабатывают полноценный проект КЖ (конструкции железобетонные) с узлами, параметрами, спецификациями и прочими подробностями.

Необходимость в проекте и чертежах дома

Согласно законодательству, возводить частные дома можно как с проектом, так и без него. Однако опыт компетентных в этой сфере людей показывает, что наличие проекта имеет определяющее значение на этапе строительства. Без него работа усложняется, и в алгоритме действий и их точности появляются сбои. Еще сложнее становится, если нет схемы строения и расходной сметы. Более того, проект и эскизы, даже созданные самостоятельно, позволят сэкономить на услугах инженеров и архитекторов. Разобраться во всех аспектах не выйдет, но освоить азы проектирования простых домов под силу всем. Разработаны также специальные программы для составления планов.

Проекты помогают рассчитать расход материалов, описать параметры комнат и зданий, выбрать идеальное место для дверей, окон и балконов, определиться с предназначением помещений и функционалом построек. Подробно расписанный план нужен для расчета конструкции фундамента и кровли. Он играет ключевую роль для прокладки и выбора местонахождения:

• отопления;
• водопровода;
• септика;
• выгребной ямы;
• вентиляции.

Внутренняя планировка дома

Планировка должна выполняться не абы как, а с учетом необходимых требований, норм и удобства использования. Чтобы добиться удачного и оптимального расположения помещений, можно обратиться к каталогам готовых проектов, просмотреть бесплатные презентации на сайтах строительных и проектных организаций, скачать чертежи деревянных домов.

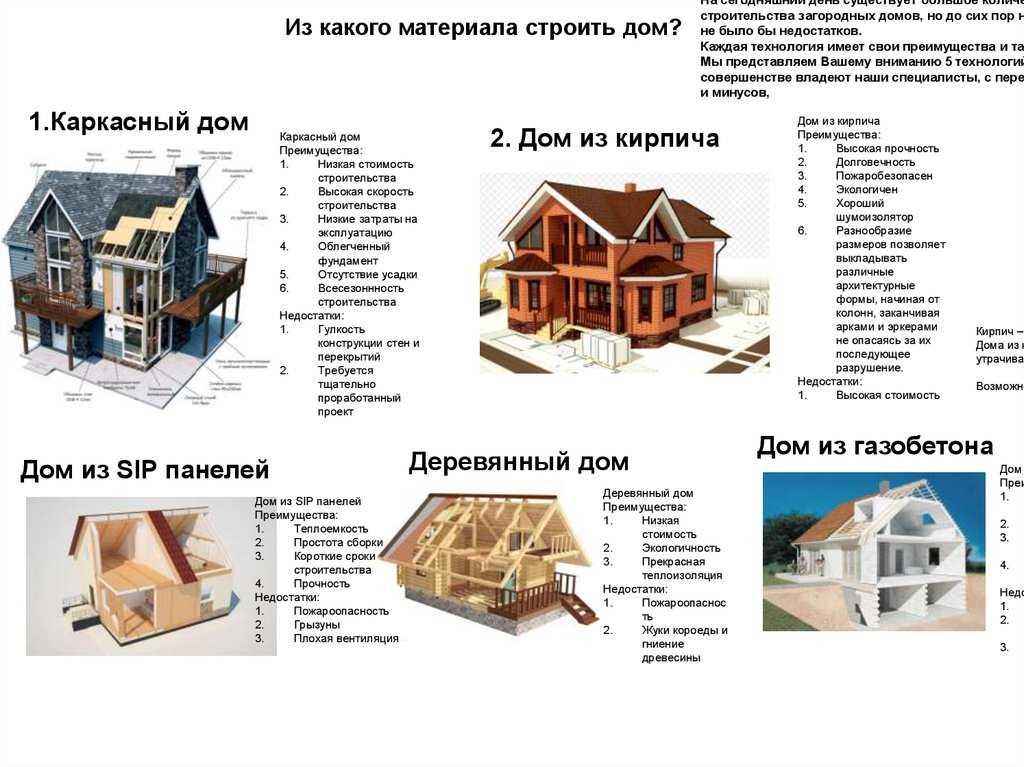

Кстати, просмотр планировок в домах из различных материалов: блоков, бревна, каркасно-щитовых, кирпичных — также позволит понять полную картину, почерпнуть свежие идеи и найти подходящие решения.

Проект кирпичного дома с гаражом на два автомобиля

• Спальни родителей и детей не должны находиться в прямом соседстве. Лучше, если их будут разделять какие-либо помещения или пространства;
• Санузел не стоит располагать рядом со спальными комнатами. Лучше обеспечить небольшое удаление объекта, например, через коридор;
• Если частный дом одноэтажный, то санузлы лучше сделать раздельными; если этажей в доме два, то можно на первом разместить совмещенный, а на втором — раздельный. Располагать их лучше друг над другом;
• Вход в котельную должен быть из дома. Единственный или второй. В это помещение необходимо перенести все счетчики и контрольные датчики;
• Лестницу лучше обустраивать около внешней стены, а пространство под ней задействовать под кладовую. Существенная экономия на отоплении, а также возможность использования места в качестве хранения зимних заготовок;
• Прихожая в частном доме должна быть большая, здесь будет храниться больше вещей, чем в квартире. К тому же часть прихожей съест тамбур, он обязателен в любом строении: одноэтажном или двухэтажном, кирпичном, деревянном, каркасном доме 4х6. Это способ предотвратить прямое попадание холодного воздуха в дом;
• Прихожая частного дома должна быть расположена таким образом, чтобы через нее приходилось ходить как можно реже. Это позволит дольше сохранять чистоту и порядок в доме.

Не забудьте предусмотреть наличие окон и дверей в проекте. Большие оконные проемы и значительное их количество — это максимально естественное освещение в доме, эстетичный внешний вид, иллюзия пространства и свободы. А обратная сторона медали — большие теплопотери и высокие затраты на отопление. К тому же поддерживать все окна в должном состоянии круглый год — серьезная задача.
