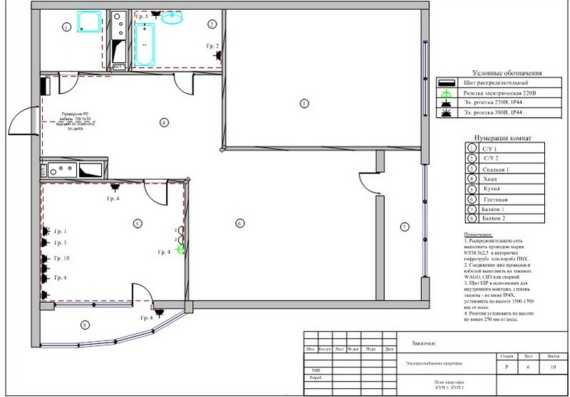

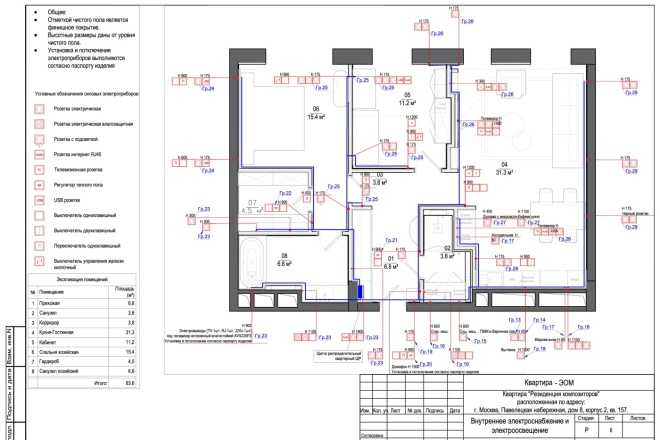

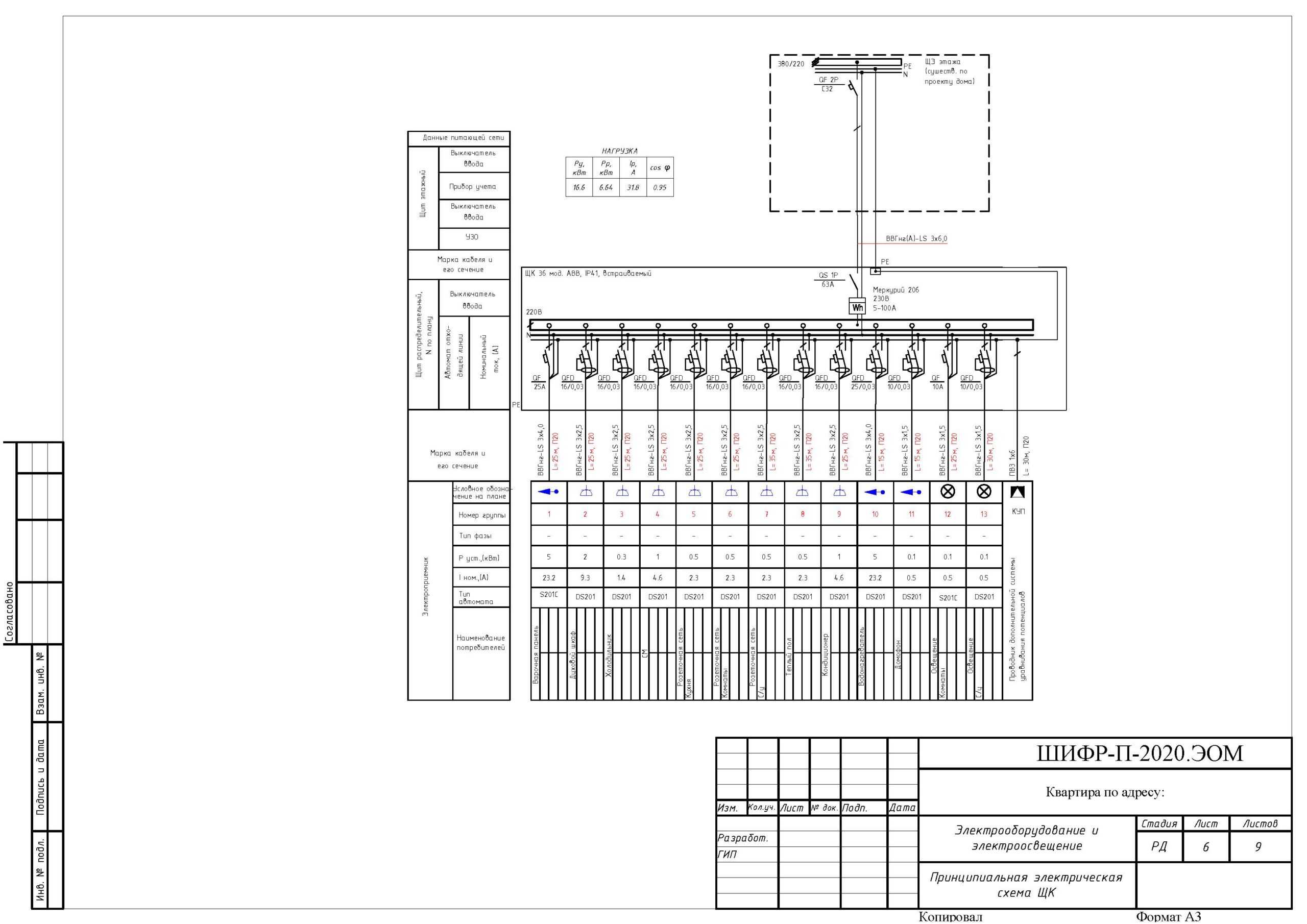

Проект электроснабжения квартиры в 6 листах

Распределение энергии в многоквартирном доме с системой TN-C

TN-C устаревшая система, но в домах старой постройки активно эксплуатируется. Это четырехпроводная система, состоящая из трех фаз напряжения и совмещенного нулевого и рабочего проводников (L1, L2, L3, PEN). В этой системе PEN проводник не подлежит расщеплению и в таком виде и приходит к потребителю. Также стоит отметить, что довольно часто фазным проводам присваивают название А, В, С.

В итоге при такой системе электропитания при однофазном подключении потребитель подключен двумя проводами (L, PEN), а при трехфазном четырьмя (L1, L2, L3, PEN).

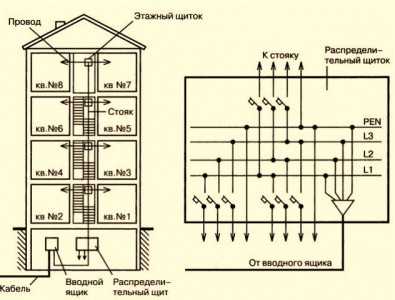

От подстанции к дому приходит питающий кабель, прокладываемый под землей. Кабель заходит во вводной ящик, соединяемый с распределительным щитом:

Уже от него будут отходить прокладываемые вертикально стояки. На каждом этаже к стоякам будут подключатся этажные щитки, от которых будет уже осуществляться электроснабжение квартир.

Вводы могут выполнятся различными способами, это напрямую зависит от этажности и размеров дома, от системы прокладки кабелей (в коллекторе или в земле). Почему так? Да потому что нагрузка дома с количеством квартир 100 будет значительно ниже дома с количеством квартир 500. Более того, требования к электроснабжению, например, пятиэтажного дома относительно невелики – в доме нет лифтов и нет необходимости установки дополнительных насосов для поддержания напора воды, что не скажешь про 30-ти этажный дом, где нельзя оставлять без питания лифты и насосы водоснабжения.

Именно по этим причинам в большие домах могут вводить не один, а два и более кабелей электроснабжения . Выполнения распределения электрической энергии между общедомовыми нагрузками (лифты, освещение подъездов, насосы) и квартирами задача довольно сложная и трудоемкая. Распределение выполняют с помощью комплектных электротехнических устройств, способы крепления, размеры и места установки которых согласовывают с конструкциями домов.

Давайте рассмотрим варианты подключения квартир к стоякам в домах многоквартирных с системой TN-C. У стояка имеется четыре провода – три фазы и один PEN проводник, обозначенные на схеме как А, В, С и PEN:

Между фазами (А-В, С-В, С-А) напряжение будет в 1,73 или больше, чем между любой из фаз и нейтральным проводником (нулем). Отсюда рассчитываем напряжение между фазой и нейтралью – 380/1,73 = 220 В. В каждую из квартир заходит два провода – фаза и нейтраль. Ток в обеих этих проводах будет абсолютно одинаков.

К разным фазам стараются подключать нагрузку (в нашем случае квартиры) равномерно. На рисунке а) из шести квартир на каждую фазу подключено по две. Равномерное подключение дает возможность уменьшить и избежать перекоса фаз.

В домах старой постройки иногда применяли вместо этажных щитков совмещенные электрошкафы. Пример такого шкафа показан ниже:

У этого шкафа есть отсеки с отдельными дверцами. В одном отсеке располагаются таблички с номерами квартир, выключатели и автоматические выключатели. В другом – счетчики, в третьем – слаботочные устройства, такие как телефоны, сети телевизионных антенн, витых пар домофона, интернета и прочих устройств.

В таком этажном щитке к каждой квартире относятся один выключатель и два автоматических выключателя (для линии освещения общего первый, и второй для штепсельных розеток). В некоторых исполнениях электрошкафов возможно присутствие штепсельной розетки с защитным контактом для подключения различных машин (например, уборочных).

Какие нормативные акты регулируют электроснабжение в многоквартирных домах

Законодательство, регулирующее систему электроснабжения в МКД, систематически корректируется и является достаточно обширным. Познакомимся с некоторой документацией, имеющей непосредственное отношение к вопросу электроснабжения.

Рынок розничной торговли электрической энергией регулируется Федеральным законом от 26.03.2003 N 35-ФЗ «Об электроэнергетике». Условия по оказанию коммунальных услуг по электроснабжению в МКД приняты Правилами предоставления коммунальных услуг владельцам жилых помещений и арендаторам площадей в МКД, утвержденными Постановлением Правительства РФ от 6 мая 2011 г. N 354. В соответствии с Положением №1 данных Правил, установлена допустимая остановка в оказании коммунальных услуг и допустимые несоответствия качества этих коммунальных услуг нормативному ГОСТ 32144-2013, условия и процесс корректировки размера платы за предоставляемые коммунальные услуги недолжного качества и/или с перерывами, которые превышают установленное на законодательном уровне допустимое время.

Например, возможная продолжительность перерыва в подаче электроснабжения МКД, относящегося ко второй категории надежности (при наличии двух независимых трансформаторов), равна 120 минутам, а для МКД, которые относятся к третьей категории надежности (присутствует только один трансформатор) — одни сутки. За каждый час, который выходит за границы установленной на законодательном уровне нормы, размер оплаты коммунальной услуги за расчетное время уменьшается на 0,15 % размера, установленного за данный период расчетов согласно Приложению №2 с учетом пунктов девятого раздела.

Обычно электроснабжение МКД происходит через главный распределительный щит (ГРЩ) или вводно-распределительное устройство (ВРУ). При этом питание всех абонентов осуществляется от сети напряжением 220/380 В с глухозаземленной нейтралью (система TN-C-S). В состав ГРЩ входят автомат защиты и устройства управления, позволяющие раздельно отключать потребителей электропитания. В ГРЩ производится распределение напряжения электропитания по групповым потребителям (освещение лестничных площадок, подвалов, чердаков, лифтовое оборудование, пожарная и аварийная сигнализации, жилые помещения и прочее).

Электроснабжение жилых помещений осуществляется по стоякам, через УЗО. К питающим стоякам подключаются этажные распределительные щитки, образующие сеть электропитания по квартирам. В состав этажных электрощитков, как правило, входят электросчетчики, автоматические выключатели и УЗО. Автоматические выключатели сгруппированы по каждой цепи электропитания (освещение, розетки, электроплита, стиральная машина и т. д.). Для равномерной нагрузки на распределительную сеть цепи питания разных квартир подключаются к разным фазным проводникам.

Зачем нужны проекты электроснабжения

Независимо от выбранной категории надежности электроснабжения, приступать к монтажу можно только после того, как составлен и утвержден проект электроснабжения. Некоторые люди действительно не понимают, зачем это нужно. Ведь зачастую на составление проекта уходит несколько недель, а сама эта услуга обходится весьма и весьма недешево. И все же, начинать работу без готового проекта нельзя.

Во-первых, именно качественно составленный проект позволяет вести работу быстро и без остановок для уточнения каких-то данных, выбора материала и проведения сложных подсчетов.

Имея же на руках готовый проект, монтажники смогут быстро разобраться во всей системе, и заниматься непосредственно своей работой, не отвлекаясь ни на что постороннее. Благодаря этому монтаж системы электроснабжения занимает минимум времени.

Во-вторых, если в будущем придется проводить ремонт электропроводки (а специалисты рекомендуют делать это минимум раз в 20-25 лет), подробная позволит легко и быстро выполнить всю работу – приглашенные специалисты, изучив план по бумагам, смогут сориентироваться в здании, нанося минимальный урон стенам при замене проводки.

В-третьих, если имеет место серьезная авария, связанная с повреждением проводки в жилом, офисном или административном здании, электрику достаточно изучить проект, чтобы понять, где расположены ключевые узлы, с которых нужно начинать проверку всей системы. Поэтому на ремонт будет затрачено минимум времени.

Категории электроснабжения

Чтобы лучше понять различия схем электроснабжения многоэтажного дома (как жилого, так и любого другого), необходимо знать, что электроснабжение может производиться разными способами, существенно отличающимися по надежности. Самой сложной категорий надежности является первая. При ней жилые дома запитаны двумя кабелями. Каждый из них подключен к отдельному трансформатору.

Если один трансформатор или кабель выйдет из строя, устройство АВР (автоматическое включение резерва) сразу переключит всю мощность на работающий кабель. Благодаря этому проблемы с подачей электричества будут наблюдаться считанные секунды. После выезда группы электриков и ремонта вышедшего из строя оборудования, подача электричества ведется в штатном режиме.

Для того чтобы правильно понимать различные схемы электроснабжения жилых домов
, необходимо знать о трех категориях обеспечения надежности электроснабжения электроустановок. Самая простая категория — третья. Она предусматривает питание жилого дома от трансформаторной подстанции посредством одного электрического кабеля. При этом при возникновении аварийной ситуации перерыв в электроснабжении дома должен быть менее 1 суток.

При второй категории надежности электроснабжения жилой дом запитан двумя кабелями, подключенными к разным трансформаторам. В этом случае при выходе из строя одного кабеля или трансформатора, электроснабжение дома на время устранения неисправности осуществляется посредством одного кабеля. Перерыв в электроснабжении допускается на время, необходимое дежурному электротехническому персоналу для подключения нагрузок всего дома к работающему кабелю.

Есть две разновидности питания дома от двух разных трансформаторов. Либо нагрузки дома равномерно распределены по обоим трансформаторам, а в аварийном режиме подключены к одному, либо в рабочем режиме задействован один кабель, а второй является резервным. Но в любом случае кабели подключены к разным трансформаторам. Если в электрощитовую дома
проложены два кабеля, один из которых является резервным, но имеется возможность подключать эти кабели только к одному трансформатору подстанции, то мы имеем только третью категорию надежности.

При первой категории надежности электроснабжения жилой дом запитан двумя кабелями, так же как и при второй категории. Но при выходе из строя кабеля или трансформатора, нагрузки всего дома подключаются к работающему кабелю при помощи устройства автоматического включения резерва (АВР).

Существует особая группа электроприемников (пожарная сигнализация, системы дымоудаления при пожаре, эвакуационное освещение и некоторые другие), которые всегда должны быть запитаны по первой категории надежности. Для этого используют резервные источники электроснабжения — аккумуляторные батареи и небольшие местные электростанции.

По существующим нормативам по третьей категории надежности осуществляют электроснабжение домов с газовыми плитами высотой не более 5 этажей, дома с электроплитами с количеством квартир в доме менее 9 и дома садоводческих товариществ.

Электроснабжению по второй категории надежности подлежат дома с газовыми плитами высотой более 5 этажей и дома с электроплитами с количеством квартир более 8.

По первой категории надежности в обязательном порядке осуществляют электроснабжение тепловых пунктов многоквартирных домов, в некоторых домах и лифты. Следует отметить, что по первой категории в основном осуществляют электроснабжение некоторых общественных зданий: это здания с количеством работающих свыше 2000 человек, операционные и родильные отделения больниц и т. д.

На рисунке показана схема электроснабжения четырех подъездного дома, запитанного по второй категории надежности с резервным кабелем.
Переключение питающих кабелей осуществляется реверсивным рубильником, имеющим положения «1», «0» и «2». В положении «0» оба кабеля отключены. От автоматических выключателей QF1….QF4 запитаны линии, которые идут по подъездным вертикальным стоякам, от которых питание берется на квартиры. Обще домовые нагрузки: освещение лестниц, подвалов, светильники над входными дверями в подъезды питают отдельной группой, содержащей свой учет электроэнергии.

В зависимости от количества квартир в доме все электрооборудование может быть размещено и в одном электрошкафу, и в нескольких.

Установочные изделия

Выключатели и розетки, а также кнопки управления лестничным освещением предусмотрены в утопленном исполнении со степенью защиты IP20 за исключением помещений подвала , где они устанавливаются в брызгозащищённом исполнении поверхностно со степенью защиты IP44. В квартирах розетки в брызгозащищённом исполнении и с закрывающейся крышкой предусматриваются в ванных комнатах. Остальные розетки в комнатах имеют автоматически закрываемые гнёзда при вынутой вилке и степень защиты IP20. Высота установки выключателей от пола составляет Н=1,0м. Штепсельные розетки в жилых комнатах и коридорах квартир располагаются на высоте Н=0,2м от пола. Исключение составляют розетки на кухне, где высота их месторасположения от пола составляет H=0,95м для бытовой техники и H=1,8м для надплитного фильтра.Розетка для звонка устанавливается над дверью на высоте Н=2,3м

Видео про монтаж в новостройке

Электричество является одним из основных энергоносителей всех развитых стран. Тяжело даже представить, что произойдет с жителями дома, где одновременно проживает несколько сотен или даже тысяч людей, если энергоподача будет нарушена. Невозможность выполнить простейшую домашнюю работу, приготовить еду, с комфортом проводить свободное время – весь привычный уклад жизни будет просто разрушен. Именно поэтому электроснабжение многоквартирного жилого дома является очень важным и ответственным делом.

Общая схема электроснабжения любых объектов

Если один трансформатор или кабель выйдет из строя, устройство АВР (автоматическое включение резерва) сразу переключит всю мощность на работающий кабель.
Благодаря этому проблемы с подачей электричества будут наблюдаться считанные секунды. После выезда группы электриков и ремонта вышедшего из строя оборудования, подача электричества ведется в штатном режиме.

По первой категории надежности ведется электроснабжение тепловых пунктов в многоквартирных домах, а также лифтов. Обычно эта же категория надежности выбирается при электроснабжении зданий, где одновременно работает более двух тысяч человек, роддомов и операционных в больницах.

У второй категории надежности имеется определенное сходство с первой. При ней здание также запитано от пары кабелей, каждый из которых имеет собственный трансформатор. Однако в случае выхода оборудования из строя, переключение осуществляется не автоматически, а вручную. Делает это дежурный персонал. Из-за этого электричество может не подаваться потребителям на протяжении нескольких минут.

Кроме того, в эту же категорию входят дома, состоящие из 9 квартир и более, оснащенные электрическими плитами.

Все дома второй категории электроснабжения можно разделить на две группы. Дома обеих групп снабжены двумя трансформаторами и двумя кабелями питания. Но в одном случае в штатном режиме нагрузки равномерно разделены между двумя трансформаторами.

При аварии все потребители электроэнергии переключаются на один трансформатор, пока специалисты не устранят поломку. В другом случае – в штатном режиме подача энергии ведется через один трансформатор. Если имеет место авария, напряжение тут же передается на второй трансформатор – резервный.

И наконец, третья категория электроснабжения – наиболее простая. В ней жилое здание запитано от трансформатора с помощью одного-единственного кабеля. Резервного варианта просто нет. Из-за этого при авариях нарушение подачи электричества в дом иногда продолжается до 24 часов. Поэтому всегда желательно иметь запасной вариант .

Водяные насосы для дачи

Нормативы предусматривают, что к этой категории надежности относятся дома, высота которых составляет менее 5 этажей и квартиры которых оснащены газовыми плитами. Кроме того, сюда принять относить дома, в которых расположено 8 квартир и менее, если в них установлены электроплиты. Также к третьей категории электроснабжения относятся дома садоводческих товариществ.

Требования для электромонтажа в производственном помещении

Так как промышленный электромонтаж может включать в себя устройства автономного питания, генераторы, прокладку высоковольтной линии, сборку трансформаторной подстанции и прочее, потому следует придерживаться определённых правил монтажа:

В таких зданиях, для того чтобы электромонтаж промышленных объектов был выполнен по всем правилам, в обязательном порядке должен быть электрощит, что оснащён центральным выключателем.
Питание для освещения каждого помещения должно быть отдельным.
Каждый электроприбор должен иметь свой автоматический выключатель, дабы повысить общую безопасность производственной линии.
Обязательным условием считается проводка кабеля в металлической трубе и особых лотках.
В любом цеху обязательна установка заземляющей шины, а все станки должны иметь заземление жестким проводом, что подсоединён на шину.
Работа и обслуживание всех электроприборов должна проходить по всем нормам ПУЭ, правилам защит от статического электричества и прочего, включаю молниеотвод. Это должно учитываться, когда составляется проектирование.

Общие требования. Электроснабжение

7.1.13. Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S.

При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

7.1.14. Внешнее электроснабжение зданий должно удовлетворять требованиям гл. 1.2.

7.1.15. В спальных корпусах различных учреждений, в школьных и других учебных заведениях и т.п. сооружение встроенных и пристроенных подстанций не допускается.

В жилых зданиях в исключительных случаях допускается размещение встроенных и пристроенных подстанций с использованием сухих трансформаторов по согласованию с органами государственного надзора, при этом в полном объеме должны быть выполнены санитарные требования по ограничению уровня шума и вибрации в соответствии с действующими стандартами.

Устройство и размещение встроенных, пристроенных и отдельно стоящих подстанций должно выполняться в соответствии с требованиями глав разд. 4.

7.1.16. Питание силовых и осветительных электроприемников рекомендуется выполнять от одних и тех же трансформаторов.

7.1.17. Расположение и компоновка трансформаторных подстанций должны предусматривать возможность круглосуточного беспрепятственного доступа в них персонала энергоснабжающей организации.

7.1.18. Питание освещения безопасности и эвакуационного освещения должно выполняться согласно требованиям гл. 6.1 и 6.2, а также СНиП 23-05-95 «Естественное и искусственное освещение».

7.1.19. При наличии в здании лифтов, предназначенных также для транспортирования пожарных подразделений, должно быть обеспечено их питание в соответствии с требованиями гл. 7.8.

7.1.20. Электрические сети зданий должны быть рассчитаны на питание освещения рекламного, витрин, фасадов, иллюминационного, наружного, противопожарных устройств, систем диспетчеризации, локальных телевизионных сетей, световых указателей пожарных гидрантов, знаков безопасности, звонковой и другой сигнализации, огней светового ограждения и др., в соответствии с заданием на проектирование.

7.1.21. При питании однофазных потребителей зданий от многофазной распределительной сети допускается для разных групп однофазных потребителей иметь общие N и РЕ проводники (пятипроводная сеть), проложенные непосредственно от ВРУ, объединение N и РЕ проводников (четырехпроводная сеть с PEN-проводником) не допускается.

При питании однофазных потребителей от многофазной питающей сети ответвлениями от воздушных линий, когда PEN-проводник воздушной линии является общим для групп однофазных потребителей, питающихся от разных фаз, рекомендуется предусматривать защитное отключение потребителей при превышении напряжения выше допустимого, возникающего из-за несимметрии нагрузки при обрыве PEN-проводника. Отключение должно производиться на вводе в здание, например воздействием на независимый расцепитель вводного автоматического выключателя посредством реле максимального напряжения, при этом должны отключаться как фазный (L), так и нулевой рабочий (N) проводники.

При выборе аппаратов и приборов, устанавливаемых на вводе, предпочтение при прочих равных условиях должно отдаваться аппаратам и приборам, сохраняющим работоспособность при превышении напряжения выше допустимого, возникающего из-за несимметрии нагрузки при обрыве PEN или N проводника, при этом их коммутационные и другие рабочие характеристики могут не выполняться.

Во всех случаях в цепях РЕ и PEN проводников запрещается иметь коммутирующие контактные и бесконтактные элементы.

Действия в случае несоблюдения норм электроснабжения

Потребители электроэнергии вправе претендовать на безопасность, качество, бесперебойность услуг и возмещение возможного ущерба.

При поставке электричества ненадлежащего качества, перерывах в поставках размер оплаты соответственно уменьшается. Для этого следует зафиксировать факт нарушений, их время, возможные причины. Нужно сообщить об инциденте в аварийную службу, сообщив личные данные.

Схемы электроснабжения жилых домов можно разделить на три категории по обеспечению надежности электроснабжения. Первая категория надежности характеризуется наличием двух питающих кабелей, подключенных к двум разным трансформаторам. При выходе из строя одного из элементов сети (кабеля или трансформатора), нагрузка подключается к работающему элементу электроснабжения при помощи устройства автоматического включения резерва (АВР). При этом время до включения резервного источника питания должно быть минимальным. В качестве резервных источников питания могут использоваться аккумуляторные батареи или местные электростанции. Электроснабжения по первой категории осуществляется для больниц, опасных производственных объектов, ряд общественных зданий.

Схемы электроснабжения многоквартирного дома второй категории надежности также предусматривает наличие двух питающих кабелей и двух трансформаторов. Включение резервного источника осуществляется дежурным персоналом. Применяется в жилых домах с количеством этажей более 5 (газовые плиты).

Наиболее простым вариантом является третья категория – один питающий кабель для питания жилого дома, отходящий от трансформаторной подстанции. В случае аварийной ситуации перерыв в подаче электроснабжения не должен превышать одних суток. Такой тип электроснабжения применяется в 5 этажных (газовые плиты) и 9 этажных (электрические плиты).

Рассмотрим схему электроснабжения многоквартирного дома. Схема электроснабжения представлена в виде второй категории надежности. Нулевой положение рубильника – оба кабеля отключены; «1» положение – подключен основной кабель; «2» положение – подключен резервный кабель. Подключение электроприемников осуществляется через автоматические выключатели (QF1…QF4 – питание квартир, QF5 и QF6 – питание цепей освещения подъездов).

Осуществление подключения всех электроприемников происходит через различные электрические аппараты защиты и управления, расположенные в электрических шкафах. Как правило, электрическое оборудование разделяют на функциональные группы. Каждой функциональной группе отводят свой шкаф управления. Выделяют следующие группы:

1. Вводные устройства и узлы учета электроэнергии.

2. Реверсивный рубильник с элементами токовой защиты.

3. Автоматические выключатели отходящих линий.

Не сложно заметить, что в шкафах управления расположено достаточно большое количество различной коммутационной аппаратуры и устройств защиты. Каждое устройство – это прежде всего механизм, имеющий определенную механическую и электрическую износостойкости. Поэтому каждый из этих аппаратов не долговечен и его использование не в номинальных режимах работы приводит к преждевременному выходу из строя. При этом может пострадать как отдельный электроприемник (квартира, подъезд), так и группа электроприемников.

Подключение многоквартирного дома к сети

Подключение многоквартирного дома к центральной сети нередко сопряжено с определенными трудностями, в основном из-за больших потерь времени. Поэтому заказчики обращаются в нашу организацию, чтобы облегчить этот процесс и ускорить электроснабжение жилых домов.

Специалисты компании проделают всю необходимую работу, состоящую из нескольких этапов:

Получение технических условий в организации, выполняющей подключение и дальнейшее обслуживание электрических сетей.
На основании технических условий разрабатывается проектная документация по электроснабжению дома. При этом соблюдаются правила, установленные действующим законодательством.
Далее, готовый проект электроснабжения согласовывается с контролирующими органами.
После согласования выполняется разработка рабочей документации с детальным описанием всех основных положений, заложенных в проекте.
Затем рабочий проект и другая документация также согласуются в контролирующих организациях.

После этого сам проект и рабочая документация могут быть использованы для непосредственной электрификации многоквартирного дома. По желанию заказчика все необходимые электромонтажные работы могут быть выполнены специалистами компании. После окончания монтажа и подключения выполняются все необходимые проверки работоспособности систем и правильность их подключения. По итогам проверок и испытаний составляются акты и другая документация. После этого систему электроснабжения можно эксплуатировать без каких-либо ограничений в пределах установленной мощности.
