Колпак на трубу дымохода: как сделать своими руками, чертежи

Дымник своими руками

Как уже говорилось ранее, конструкция дымника не сложная, но если вы никогда этим не занимались, то могут возникнуть некоторые трудности в изготовлении. Если вы не имеете опыта, то стоит сделать очень подробный чертеж конструкции, которую вы хотите получить в итоге.

Как только вам станет понятно, в какой последовательности производить сборку, можно приступить к изготовлению накрывки из металла. Рассмотрим несколько простых примеров изготовления:

Сводчатый дымник

Для его изготовления этой конструкции не потребуется много материалов, так как она достаточно проста. Приготовьте 4 стойки и небольшой лист металла, нужного размера, согнутый в дугу.

Схема сводчатого дымника для изготовления своими руками

Этапы изготовления, следующие:

Из листа металла нужно вырезать прямоугольник так, чтобы в согнутом виде он полностью перекрывал верх трубы. Хотите, чтобы дымник был необычным? Сделайте на длинных противоположных краях трапециевидные разрезы на одинаковом друг от друга расстоянии. Из уголка, или кровельной стали заготовьте стойки в количестве 4 штук. На концах, которые нужно изогнуть буквой Г, нужно проделать крепежные отверстия. Заготовьте металлический прямоугольник из того же уголка.

Стойки прикрепить к прямоугольнику заклепками

Внимание! Расстояние между стойками должно равняться размерам просвета дымохода, иначе установить конструкцию правильно не получится. На изогнутом металлическом листе отгибаем разрезанные элементы под прямым углом в противоположные стороны, закрепляем его на стойки

Дымник устанавливаем в дымоход и при помощи больших шпилек закрепляем на кладку.

Все теперь можно любоваться элементом декора на вашей трубе. При желании эту конструкцию можно украсить фигуркой петушка или белочки, вырезанными из того же металла.

Шатровый дымник

Это пирамидка, которая сложена из 4 одинаковых, треугольников. Сделать его самостоятельно не составит труда. Чем меньше основание у равнобедренного треугольника, тем круче у вас получится крыша накрывки.

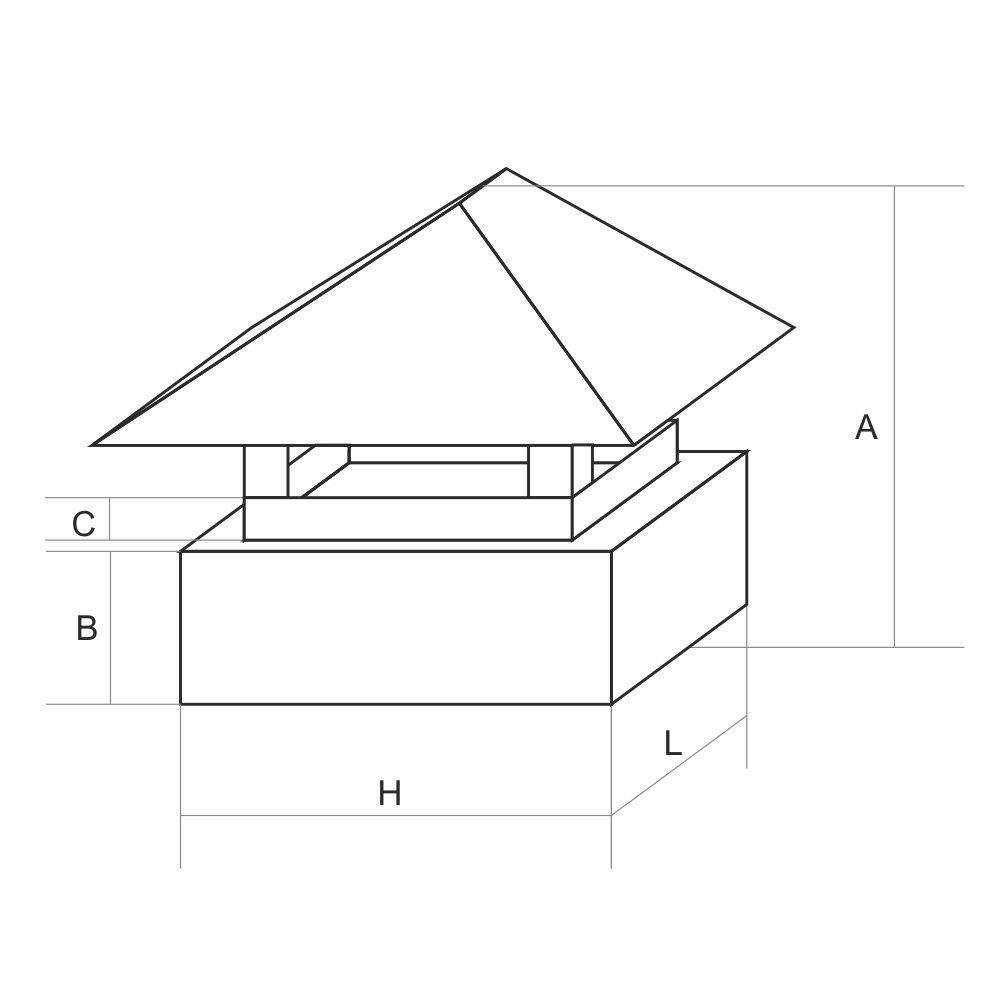

Чертеж для изготовления шатрового дымника

Так же как и в первом случае, делаем чертеж, который переносим на картон и вырезаем макет. Так вы сможете не только точно подогнать накрывку под просвет трубы, но и скорректируете крутизну крыши по вашему усмотрению. Этапы монтажа:

1. Вырезаем треугольники из металла, при помощи ножниц по железу, при этом нужно не забыть оставить кромку в сантиметр.
2. Киянкой нужно проковать по краям кромки, для того, чтобы материал хорошо загнулся. Эти действия нужно произвести на всех четырех треугольниках.
3. Загибаем кромку под углом 90 градусов.
4. Стыкуем треугольники по кромке и проковываем на верстаке. Для получения более надежного соединения, в шве можно проковать проволоку.
5. Далее делаем 4 стойки из уголка, или кусочков листового железа.
6. По краям каждой стойки высверливаем отверстия для закрепления.
7. К каждому углу скатной крыши дымника при помощи заклепок приделываем стойки.
8. Закрепляем стойки в просвете дымохода частного дома, при помощи штырей, или больших гвоздей.

Если у вас достаточно знаний и мастерства, то такой дымник можно украсить флюгером аист.

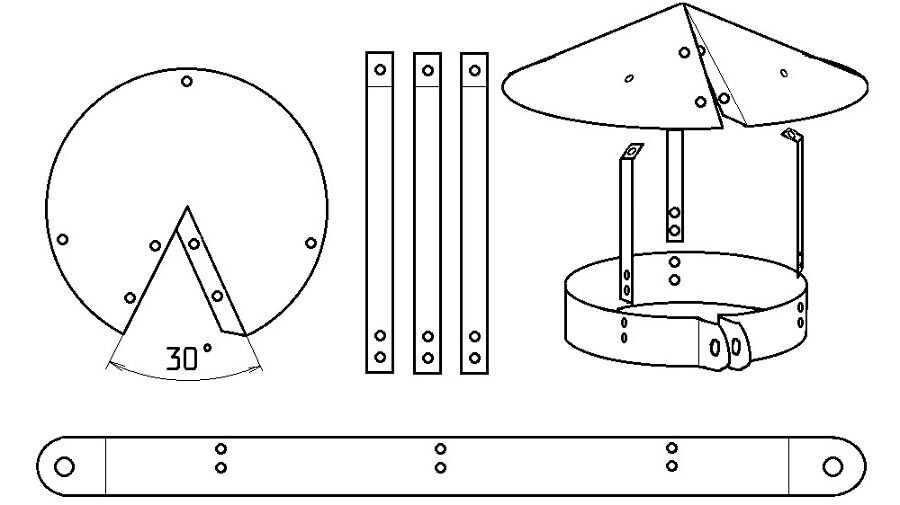

Конусный дымник

Эта конструкция хорошо подойдет для железной печной трубы. Процесс работ, следующий:

1. Вам понадобится циркуль, которым на листе картона нужно будет начертить окружность по диаметру больше, чем просвет трубы.
2. Затем нужно вырезать из этой окружности небольшой сегмент, например, равный 1/12 окружности, для получения конуса.
3. Сложите картон в конус, если он, на ваш взгляд, должен быть круче, то нужно вырезать больший сегмент.
4. Перенести макет на сталь и вырезать круг, но только сегмент мы не вырезаем, а просто сделаем разрез от края окружности к центру. Края загнем на 90 градусов для соединения.
5. Как и в первом случае, шов нужно соединить и хорошо проковать.
6. Подготовить 4 стойки, которые закрепляются на конус при помощи заклепок.
7. Осталось только установить дымник на круглую трубу.

Различные виды дымников на круглую трубу

Видео описание

В этом видеоролике наглядно показан пример нарушения правил монтажа сэндвич-дымохода:

• Не соблюдено положение трубы. Она устанавливается строго вертикально. При утеплении капитальных стен пенопластом или минеральной ватой для крепления дымохода используются длинные дюбеля.
• Отсутствует отлив на боковом скате кровли. В этом случае осадки могут попасть на утеплитель и ухудшить его функции.
• Недостаточная общая высота вертикальной части. Эта ошибка приводит к ухудшению тяги.

Проблемы возникают при использовании некачественного изолирующего материала. Дешёвый утеплитель со временем усаживается, поэтому существует вероятность локального перегрева некоторых частей дымохода.

Отличие дымника от флюгарки, зонта, оголовка и колпака

Для того, чтобы иметь четкое представление о дымнике, следует понять, чем отличается этот элемент от тех, которые часто путают с ним. По определению — это крышка из металла на верхушке дымохода. Однако, дымником часто называют любые конструкции, которые установлены на воздуховоде, независимо от их форм и назначения.

Флюгарка

Имеет несколько другое значение: помимо элемента, находящегося на верхушке трубы, флюгарка имеет такую специфическую конструкцию, что способна вращаться, тем самым разгоняя воздух, препятствуя его возможности попадания в дымоход. Флюгарка способствует усилению вывода воздуха из дымохода.

Флюгарка

Зонт

Элемент в виде колпака, похож на верхнюю часть дымохода, но предназначен для круглых и квадратных труб. Используется исключительно в целях защиты от осадков. Как правило, выполнен в виде конуса.

Зонт (справа)

Оголовок

Понятие верхушки для такого элемента мало: это комплекс всех элементов, которые устанавливаются на трубу для ее защиты. К ним относятся колпаки, дымники, обшивка, примыкания. То есть, это вся конструкция, закрепленная на дымовом выходе.

Оголовок

Колпак

Колпак защищает и украшает саму горловину трубы. С ним соединяется верхняя часть. Колпак надевается на дымоход, а затем к нему крепят кронштейны защитного элемента.

Таким образом, каждый элемент имеет свое назначение, название и отличается по функциям.

Колпак

Отделка дымохода на крыше

Отделочные работы включают в себя работы по герметизации стыков дымохода и кровли, оборудованию защиты дымоходов и вентиляционных каналов от воздействия влаги и теплоизоляционные работы. Важным моментом является придание красивого вида всем конструкциям на крыше.

Обшивка дымохода делается в случае использования некачественного кирпича, когда есть риск разрушения под влиянием осадков. Если уровень тяги недостаточен, а высота установки дымохода соответствует изложенным выше требованиям, за обшивкой укладывают слой теплоизоляции из негорючих материалов.

Материалы и способы зашивки

Вне зависимости от способа отделки требуется изготовление несущего каркаса, на который будет крепиться утеплитель и обшивочный материал. Для дымохода каркас изготавливается только из металла. Отлично подходит для этого профиль для крепления гипсокартонных листов. Крепёж тоже обязательно должен быть металлическим.

Оптимальным материалом для обшивки является оцинкованный лист или профнастил. Такая обшивка имеет низкую стоимость и легко монтируется. Крепление оцинковки производится саморезами с подложенными под шляпку силиконовыми или резиновыми уплотнительными шайбами.

Дымоход можно отделать тем же материалом, из которого выполнена кровля

Отделку выполняют также натуральным или искусственным камнем. При этом необходимо дополнительно закрепить камень к поверхности дымохода с помощью дюбелей.

Отделка камнем отлично декорирует дымоход и придаёт ему вид небольшой средневековой башенки

Верхнюю часть дымоходов защищают от попадания внутрь влаги при помощи колпаков. Так как установка колпака имеет свойства ухудшать тягу, высота колпака не должна быть менее 150 миллиметров. Из чего будет сделан колпак зависит только от личных предпочтений и материальных возможностей хозяина дымохода — изготовить его можно из обычной оцинковки либо применить красивую кованую конструкцию с флюгером.

Работы по обшивке дымоходов обязательно должны выполняться согласно требованиям противопожарных правил. Продукты сгорания, которые отводятся от каминов, печей и твердотопливных котлов, имеют высокую температуру. В котлах на газовом топливе температура на выходе из трубы намного ниже, поэтому их можно считать безопасными. Но все равно для всех видов печей и котлов дымоход должен обеспечивать хорошую тягу. Основным требованием является применение только материалов, не поддерживающих горение.

В случае когда дымоход и вентиляционные каналы расположены в одном коробе, срез дымохода должен располагаться значительно выше среза вентиляции.

Конструкции

Теперь посмотрим, какой возможно и как сделать дефлектор на дымовую трубу самостоятельно. Проще всего начинать с несовершенного дефлектора-зонта; его возможности гораздо шире, чем может показаться, а материалов и не очень сложной работы требуется немного.

На что способен зонтик

В климатических условиях РФ дефлектора-зонта на печную трубу чаще всего оказывается достаточно, тем более, что угара по его вине тоже не отмечено. Но – если дымник-зонт сделан правильно. Самая распространенная ошибка – колпак слишком высоко поднимают на стойках. Вернуть 100% исходную тягу это не поможет, но вероятность задувания в трубу резко возрастает.

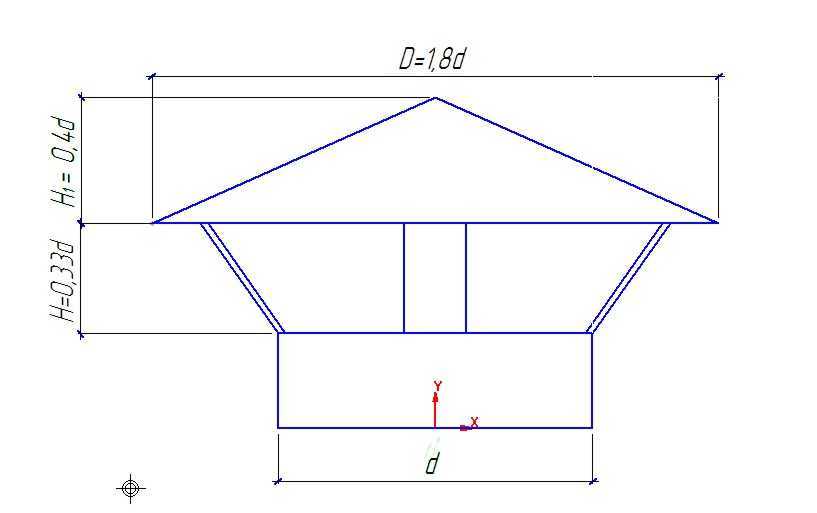

Правильные размеры дефлектора-зонта на дымовую трубу даны слева на рис. Для труб с просветом диаметром 100-200 они уменьшаются пропорционально, а затем величина H1 увеличивается в 1,3 раза для труб 150-200 мм и в 1,6 раза для труб 100-150 мм.

Размеры дефлекторов-зонтов для дымовой трубы и вентиляции.

Справа на рис. даны размеры незадуваемого дефлектора-зонта, но в условиях РФ такой лучше ставить на вентиляционную трубу естественной вентиляции, т.к. сетка быстро обрастает сажей или конденсатом дымовых газов, и тогда на нее очень хорошо налипает пыль.

Также не задувается, сохраняет исходную тягу и даже немного увеличивает ее двухэтажный дефлектор-зонт. Схема его действия дана на поз. 1 след. рис.:

Модификации дефлектора-зонта на дымовую и вентиляционную трубу

Для дымоходов маломощных бытовых печей/котлов (прим. до 40 кВт) ее можно упростить, выполнив этажи одинаковыми, поз. 2. Каждый этаж – обрезанный вдвое по высоте конус Григоровича (см. выше); расстояние между этажами равно высоте этажа. Верхний этаж щипцовый, т.е. срезанная вершина конуса закрыта глухой крышкой. 3-этажный зонт на вентиляционную трубу (поз. 3) реже обмерзает и меньше засоряется, чем зонт с сеткой. Для труб 130-200 мм размеры меняются пропорционально. И, наконец, дефлектор Кирюшкина (поз. 3; все конусы – Григоровича) используется преимущественно как активно-пассивный – под малым конусом ставят маломощный дымосос на 12 В 100-200 мА.

ЦАГИ

Прежде чем браться за аэродинамически открытый дефлектор, посмотрим, как модифицируется под частный дом самый совершенный дефлектор ЦАГИ. Его исходная конструкция была рассчитана в первую очередь на промышленные объекты и затем на многоквартирные дома.

Чертежи 3-х вариантов дефлектора ЦАГИ даны на рис. Размеры исходного промышленного варианта приведены справа вверху. Не полностью, т.к. рассчитан он на прочную трубу и уж никак не на сэндвичевый дымоход. Для дымохода частного домовладения более подойдет работающий по такой же схеме дефлектор Ханженкова (слева на рис.). Он дает меньшую горизонтальную ветровую нагрузку и его можно вставлять в трубу, как описано ниже.

Модификации дефлектора ЦАГИ для дымовых и вентиляционных труб

А справа на рис. – размеры вентиляционного дефлектора ЦАГИ. Его можно из пассивного превратить в пассивно-активный, выкрасив обечайку черным кузнечным патом или др. краской, хорошо поглощающей тепловое излучение земли и окружающих дом объектов. Вентиляторы в отдушинах домовой системы вентиляции нужно, конечно, оставить, но включать их придется изредка. Как сделать своими руками дефлектор ЦАГИ, см. видео

Видео: дефлектор ЦАГИ из металлочерепицы своими руками

Что получается из конусов

Из дефлекторов открытого типа доступнее всего, и, по всему комплексу технических показателей, оптимален для частного домовладения дефлектор Вольперта-Григоровича. Хотя, сколько в нем на самом деле того и другого, знали только они сами.

Канонические (исходные из исследований ЦАГИ) пропорции дефлектора Вольперта-Григоровича даны на поз. 1 рис.:

Пропорции и размеры дефлектора Вольперта-Григоровича на дымоход

Слева – модификация под асбоцементную трубу, хорошо держащую продольные нагрузки, но хрупкую поперек. Увеличенная вдвое высота верхнего образующего тело вращения конуса дает большую подъемную силу, стремящуюся сорвать дефлектор с трубы, но тугой хомут удержит его на любом ветру. Для труб 130-180 мм по внутри размеры меняются пропорционально.

Монтаж дефлектора

Чтобы дымоходная труба имела надежную защиту, готовый дефлектор необходимо правильно установить на ней.

Для монтажа устройства на крыше потребуются следующие инструменты и крепежные элементы:

• Электродрель со сверлами.
• Набор рожковых ключей.
• Шпильки резьбовые.
• Гайки.
• Соединительные хомуты.
• Лестницы для подъема и перемещения на крыше.

Помимо этого, необходимо подготовить небольшой отрез трубы большего диаметра, чем диаметр канала.

Монтаж дымника на трубу выполняется в таком порядке:

1. На готовом отрезе трубы с отступом в 8 см от кромки наносятся отметки под отверстия для крепежей. Аналогичным образом выполняются отметки на широкой части диффузора.
2. Дрелью проделываются отверстия по отметкам в деталях. Далее проверяется совпадение верхних и нижних отверстий, чтобы предотвратить деформацию готового изделия.
3. В отверстия на диффузоре и отрезе трубы вставляются шпильки, а с обратной стороны медленно зажимаются гайками.
4. Готовая конструкция насаживается на дымоотводный канал и фиксируется при помощи хомутов.

Следуя пошаговой инструкции, любой владелец бани сможет с легкостью собрать и установить самый простой и доступный дымоходный дефлектор. Подобное приспособление не только улучшит внутреннюю тягу, но и защитит канал от загрязнений и негативного воздействия атмосферных осадков.

Разновидности колпаков

Независимо от типа котельного оборудования, все колпаки на дымоходах делятся на разные типы по форме:

• двускатные;
• пирамидальные;
• конические;
• вальмовые;
• шпилеобразные;
• плоские.

Большинство приспособлений по внешнему виду напоминают скворечник или маленький домик без стен с крышей на небольших опорах и основанием для установки на оголовок трубы. Разные производители предлагают флюгарки с различными функциональными элементами — сетчатыми перегородками для защиты от птиц, заслонками, смотровыми окошками, дверцами.

Существует отдельная разновидность колпаков на трубу дымоходов – дефлекторы. Это функциональные устройства, предназначенные для усиления тяги за счет создания области низкого давления в верхней части трубы.

Дефлекторы представляют собой более сложную конструкцию, имеющую несколько разновидностей, в том числе ротационные мини-турбины из листовой стали. Дефлектор улучшает производительность котельного оборудования на 20%.

Какой именно флюгарок установить на дымоход, зависит от КПД котла, вида используемого топлива.

Для печного оборудования, работающих на твердом топливе, можно использовать колпаки практически любого типа – конические, пирамидальные, вальмовые

Важно предусмотреть дополнительную защиту от разъедающего воздействия продуктов горения на сталь, установив еще один лист из нержавейки внутри конструкции

Флюгер на дымоход своими руками — чертежи

Традиционный для Европы и не совсем привычный для наших широт флюгер, может стать не просто удивительно красивым акцентом в эстетическом облике постройки. При помощи флюгера издавна выясняли скорость и направление ветра, но сегодня этот элемент уже перестал быть только лишь декоративным. Несомненно, он украсит крышу дома, но если установить специальный флюгер для дымохода, то польза от него будет не только эстетическая.

Что такое флюгер на дымоход

Амстердам, Роттердам, Рига, Берн, Таллинн — без флюгеров невозможно представить себе эти крупные европейские древние города. Однако с течением времени флюгеры начали занимать крыши и других приморских государств. Не так широко, но зато очень эффективно, флюгера особого типа стали применяться при строительстве печей. Если правильно и по технологии выполнить флюгер на дымоход своими руками чертежи которого мы представили на страничке, то можно заметно улучшить работу печи.

Основная задача флюгера на дымоход — предотвращение обратной тяги. Флюгарка на трубу — это просто колпак, который ограничивает паразитные воздушные потоки, которые могут привести к обратной тяге, особенно при сильном ветре или низком атмосферном давлении. Простой флюгер могут называть зонтом на трубу, колпаком, оголовком. Это относительно простые конструкции и встретить их можно довольно часто. Что на дымоходе делает флюгер что такое дефлектор флюгер, в этом мы разберемся сегодня и рассмотрим некоторые готовые конструкции и эскизы.

Функции и задачи дефлектора и ветрозащиты дымохода

Безопасная эксплуатация дымохода предполагает наличие некоего устройства, которое предотвращает задув ветра в трубу. Это и вызывает обратную тягу, а кроме этого, дымоходный флюгер не даст дождю и снегу попадать прямо в трубу. Также он станет барьером для пыли и мусора. Особенно актуальны такие приспособления в тех случаях, когда нет физической возможности поднять трубу выше, чем этого требует подпорная ветровая зона.

Да и это не все, на что способен дымоходный флюгер. Если он не установлен на трубу, при постоянном воздействии снега, дождя и ветра, дымоходная труба долго не прослужит. Дело в том, что при постоянном намокании верхняя часть трубы начинает постепенно разрушаться, а зимой, при попадании конденсата и влаги, при перепаде температур от минусовой до плюсовой, вода может попасть в микротрещины трубы, замерзать и оттаивать. Постоянное расширение и сужение элементов дымохода приводят к ослаблению прочности и в конце концов к его разрушению.

Изготовление флюгеров на дымоход

Дымники, флюгарки и дефлекторы изготавливаются только из металла. Естественно, что другой материал не выдержит таких температурных колебаний и скоро выйдет из строя. Есть также и особенности конструкции у разных видов флюгеров на дымоход. Как правило, металлические флюгарки и флюгеры выполняются из таких материалов:

• кованый металл;
• оцинкованный металл;
• нержавейка;
• металлопрофиль;
• 4-5 миллиметровый листовой металл.

Разновидностей конструкций, как и функциональных особенностей у такого устройства множество

Есть флюгеры, которые могут отводить сточную воду от трубы, а также препятствовать проникновению в трубу мелких животных и птиц, что тоже немаловажно. Конденсат, который может скапливаться на внутренней поверхности флюгера, будет отводится при помощи специальных капельников и не попадать в трубу

Принцип работы флюгера на трубе

Принцип его работы заключается в том, что поток воздуха, независимо от силы ветра и направления, ударяется о конусообразный верхний колпак и не могут попасть в дымоход. Более того, при правильной конструкции устройства можно добиться завихряющихся потоков, которые будут способствовать улучшению тяги. Даже если ветер начинает дуть снизу, то при такой конструкции дефлектора, как изображена на рисунке, тяга все равно не пропадет, а будет только увеличиваться.

Функция же непосредственно флюгера, соединенного с дефлектором, заключается в том, что он поворачивает механизм и конус, тем самым создавая завихрения, препятствуя попаданию ветра в трубу и усиливая тягу. Для того, чтобы флюгер с ветрозащитным колпаком свободно вращались, необходимо применять подшипники с защитой от проникновения влаги и время от времени проводить их смазку, а в зимний период следит за образованием наледи, которая будет блокировать работу устройства.

Таким образом, флюгер на дымоходе будет способствовать корректной работе печи и всей отопительной системы, как следствие, повышать безопасность использования камина или печи. В случае, когда тяга в камине пропадает, стоит попробовать установить флюгер с дефлектором, которые обязательно помогут восстановить нормальную работу дымохода.

Разновидности колпаков

Проектировщики предлагают множество вариаций козырьков на трубу дымохода, которые отличается по форме и внешнему виду. Единственное, что их объединяет — обязательные компоненты в конструкции, всегда остающиеся неизменными.

Основная цель приспособления — это защита дымоходной трубы от атмосферных осадков. Для выполнения указанных задач используются два основные элемента, представленные:

• Зонтиком — является верхним участком колпака, который предназначен для защиты. Он изготавливается различного формата. Если его поверхность плоская и он предотвращает затекание жидкости внутрь, то дополнительно устанавливается фартук.
• Кронштейнами — специализированные компоненты скрепляют и соединяют зонтик с фартуком. Процедура выполняется с помощью небольших полос из металла, закрепляемые сваркой.

Колпак может быть сделан собственными руками, но для неопытных новичков в первое время будет доступна самая простейшая и примитивная модель. Более сложные требуют определенной сноровки и опыта.

Специалисты рекомендуют покупать изделия с открывающейся частью. Подобные модели с крышкой на дымоходе облегчают его очистку.

Из всех известных материалов предпочтение отдается оцинкованной стали. Она меньше подвергается коррозии, дольше служит, чем железо без специализированной обработки.

При покупке продавцы предложат 5 основных разновидностей колпаков на кирпичный дымоход:

двухскатного или четырехскатного варианта — их устанавливают на четырехугольные трубы;
стандартного, в форме пирамид, простейшие по внешнему виду — изготавливаются из листового типа металла;
плоского — визуально смотрятся лучше, но имеют значительный недостаток: при массовом скоплении снега возникает сильная нагрузка на кронштейны, что может привести к их деформации;
полузакрытого — не дают достаточного показателя тяги, хотя выглядят эффектно и интересно, сразу обращают на себя внимание;
круглые — не отличаются серьезными минусами.

Разновидности дымников

При поиске колпака для дымохода покупка зависит от трех основных факторов:

• Материальных возможностей — при создании простейшего изделия из оцинкованной стали расходы не будут превышать 1 тысячи рублей. Изысканные медные варианты с дополнительными украшениями и флюгером могут стоить до нескольких десятков тысяч рублей.
• Структуры системы отопления — при планировке оголовка на трубу необходимо учесть ее особенности и размерные показатели. Низко посаженное оборудование отрицательно отразится на показателях тяги, высоко поднятое — станет прямым входом для птиц и последующего их гнездования.
• Личного предпочтения и общей концепции архитектурного проекта — при скромных постройках вычурные варианты будут выглядеть неуместно и громоздко. Кустарные модели испортят внешний вид элитного строения.

Классические колпаки визуально напоминают домики с покатыми крышами, они считаются более изящными. Не меньшую популярность имеют верхушки с округлой формой, большинство из них встречается в старых европейских районах.

В бюджетном сегменте предпочтение отдается конусовидным козырькам на дымоходную трубу, диаметр основания которых регулируется. Такой подход позволяет сделать их универсальными по объему, подходящими для различных сооружений.

Новейшие кованые зонтики радуют глаз, но прогорают с аналогичной скоростью, что и менее дорогие версии.

Кованый вариант

Сборка своими руками

С теоретической частью разобрались, теперь рассмотрим, в какой последовательности необходимо выполнять действия, для того что бы изготовить устройство своими руками

Шаг 1. Вначале возьмите металлическую заготовку и положите ее на стол таким образом, чтобы фронтальная ее часть «смотрела» вверх. В том месте, что указано в чертеже, проделайте отверстие o 3,5 миллиметра.

Шаг 2. Согните заготовку по линиям, которые в чертеже указаны пунктиром, под углом в 90 градусов. Руками этого не сделать, поэтому потребуется листосгиб. В таком случае линии получатся предельно четкими, а никаких вмятин не будет. В отсутствие подобного приспособления придется использовать подручные средства: край угла зафиксировать полкой кверху на верстаке. А для того чтобы согнуть изделие по всей линии за один раз, используйте обычный брусок.

Шаг 3. Согните заготовку по линиям, отмеченным буквой d. Касаемо угла, то ничего конкретного не посоветуем – определяйте его экспериментальным путем, чтобы в результате получился цельный колпак. Вся конструкция должна получиться ровной, без деформаций и перекосов (для проверки их отсутствия поставьте изделие на стол). Если все нормально, возьмите маркер и обозначьте на нижнем ребре жесткости место будущего отверстия. После этого накерните его и просверлите.

Шаг 4. Возьмите дымник и скрепите его при помощи заклепок на 3,2 миллиметра.

Шаг 5. Согните заготовку по линиям b и а для того, чтобы можно было зафиксировать ножки.

Шаг 6. Ориентируясь на наружный диаметр дымового канала, соорудите основание для колпака при помощи металлических уголков

Важно расположить уголки таким образом, чтобы одна сторона находилась сбоку, в другая упиралась в кирпичную кладку. Затем приготовьте ножки для будущей конструкции, после чего соедините все элементы при помощи электрической сварки

Шаг 7

Зачистите основание, нанесите на него антикоррозийное вещество. После высыхания последнего нанесите два-три слоя краски для внешнего применения

Шаг 7. Зачистите основание, нанесите на него антикоррозийное вещество. После высыхания последнего нанесите два-три слоя краски для внешнего применения.

Шаг 8. Зафиксируйте его на основании.

Внимание! Если квадратный колпак на трубу дымохода кажется вам чересчур сложным, можете прибегнуть к более простому варианту

Вариант №2 Простой способ сборки колпака для дымоходной трубы

Такой вариант очень легко осуществить, если под рукой имеется выгнутый листовой металл соответствующего размера. А если есть только не выгнутый, а обычный лист, можете согнуть его посредством специального аппарата (такой должен быть у каждого жестянщика). Алгоритм действий в таком случае будет несколько другим.

Шаг 1. Измерьте дымоход, на основании полученных данных соорудите основание под будущий дымовник.

Шаг 2. Расположите уголок так, чтобы вся конструкция надежно держалась: одно ребро будет охватывать дымоходную трубу снаружи, второе – опираться на край трубы.

Шаг 3. Сделайте ножки, которые будут соединять конструкцию с основанием и одновременно поддерживать колпак. Ножки делайте предельно мощными для того, чтобы они выдерживали вес снега и противостояли сильному ветру.

Шаг 4. Обработайте все элементы антикоррозийным веществом и нанесите несколько слоев краски (так же, как в предыдущем варианте).

Шаг 5. Соберите конструкцию (метод сборки полностью зависит от используемого материала).

Ниже приведено видео в котором подробно рассказывается о том как сделать изделие своими руками, здесь автор установил конструкцию на вентиляционную трубу, хотя этот вариант приемлем и для дымохода от твердотопливного теплогенератора.

А вот еще один рабочий вариант.
