Схема укладки труб в ванной
Техническая схема разводки водопровода в ванной
После того как вы определились с количеством оборудования и местом их приблизительной установки, перед тем как сделать разводку в ванной необходимо всё это оборудование приобрести, детально изучить их инструкции по подключению и записать габаритные размеры. Далее сделайте пометки в ванном помещении и условно обозначьте места расположения этих предметов для наглядности.
На следующем этапе создается схема разводки труб в ванной на обычном листе бумаги. Создавая предварительный план, для того чтоб избежать различных ошибок и не усложнять процесс монтажа, рекомендуется пользоваться специальными правилами разводки. В этих правилах рекомендуется:
- подводка труб в ванной (по возможности) должна иметь как можно меньше пересекающихся между собой магистралей;
- в случае с открытой укладкой, старайтесь систему водопровода укладывать вместе с трубами канализации максимально близко, это позволит уменьшить оббьем скрывающего короба;
- при составлении плана, разводка в ванной комнате должна обеспечивать свободный доступ ко всем соединениям с установленными гибкими шлангами;
- старайтесь основные трубы укладывать на полу, а отводящие магистрали к потребителям направлять вертикально вверх не допуская косых линий.
Если вы будете проделывать всю работу самостоятельно, то старайтесь сделать так, чтоб прокладка сантехники в ванной была максимально простой и с минимальным количеством соединений.
Визуальная схема разводки
После того как схема составлена и все места установки потребителей определены, можно приступать к проделыванию канавок в стенах и укладке водопроводных магистралей. Разводка воды в ванной комнате с использованием ПВХ труб может проводиться в обоих направлениях, от крайнего потребителя к стояку или от основного стояка к потребителю. Для качественного соединения нам потребуется специальный паяльник для горячей прессовки, если мы не делаем разводку труб в ванной на коммерческой основе, то такой инструмент покупать совсем не обязательно, можно просто взять его в аренду.
https://youtube.com/watch?v=8jOI8k-KkUk

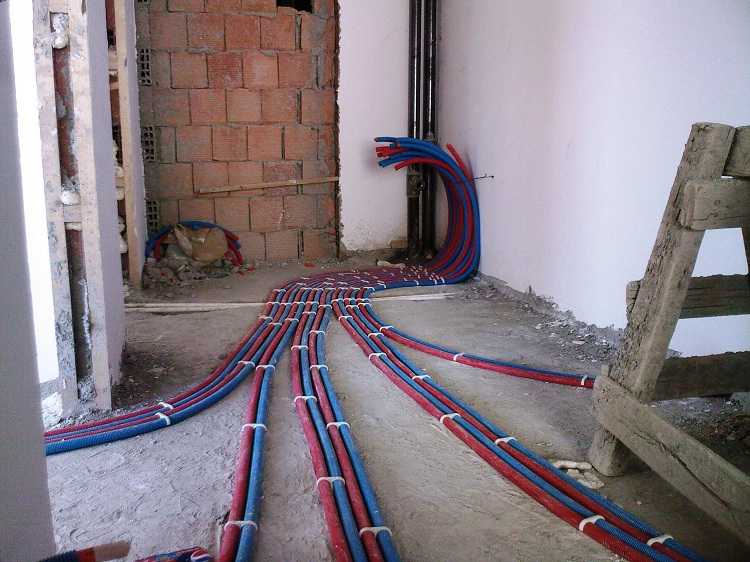

Ниже представлено фото современного и дорогого и надежного способа разводки сантехники трубами REHAU Stabil (Pink) и медью, с применением коллекторной системы, фильтров очистки, КФРД, проточного водонагревателя и системы защиты от протечек.
Пластиковые трубы
Сегодня пластмассовые трубы являются наиболее популярным вариантом для организации разводки водоснабжения в квартире. Рассмотрим, из каких полимерных материалов можно выполнить разводку воды:
-
Полибутилен (ПБ). Этот материал отличается высоким коэффициентом теплопроводности, является довольно пластичным, поэтому в случае необходимости его можно изогнуть. Максимальная рабочая температура для полибутиленовых деталей доходит до 90 °C. Монтируется полибутиленовая коммуникация посредством использования паяльного оборудования. Основной минус — высокая стоимость.
- Полиэтилен (ПЭ). Полиэтиленовые изделия не являются самым лучшим вариантом для организации правильной разводки воды в квартире. Особенно это касается горячего водоснабжения (ГВС), так как ПЭ трубы имеют максимальную рабочую температуру, которая не превышает 60 °C. Для ГВС необходимо использовать армированные ПЭ изделия. Рабочее давление для изделий из этого материала не превышает 3,5 атмосфер, а в многоквартирных домах возможны скачки до 6 атмосфер (в системах, транспортирующих холодную воду) и 4,5 атмосфер в горячих водопроводах. Основное достоинство ПЭ деталей заключается в том, что они не боятся замерзания. При монтаже водопроводной конструкции из полиэтилена специалисты рекомендуют предусмотреть защиту от протечек (установить Аквастоп).
- Поливинилхлорид (ПВХ). Коммуникации из поливинилхлорида являются устойчивыми к коррозийным воздействиям, к активным химическим соединениям. Стоимость труб для разводки воды в квартире, из этого материала является довольно демократичной. Максимальная температура, которой способны сопротивляться ПВХ детали, доходит до 80 °C. Среди минусов ПВХ можно выделить следующие: слабая прочность, отсутствие сопротивляемости к ультрафиолетовому излучению. Монтаж ПВХ коммуникации выполняется посредством склеивания стыков или их пайки.
- Пропилен или полипропилен (ПП). Пропиленовые трубы для водопровода являются наиболее распространённым на сегодняшний день вариантом. Коммуникация из ПП отличается низкой стоимостью и доступностью, обладает высоким коэффициентом прочности (как для пластика).
Максимальная рабочая температура для полипропиленового трубопровода составляет 130 °C. Правильно организованная разводка труб позволяет получить систему, которая способна выдерживать давление до 12 атмосфер. Гладкие стенки ПП труб исключают возможность возникновения солевых отложений. Таким образом, ПП трубы являются ответом на вопрос о том, какие трубы использовать для водопроводов в квартирах.
Современный водопроводные системы в квартирах чаще всего монтируются из полипропиленовых труб
Разводка ГВС в квартире
Внутриквартирная разводка служит для доставки горячей воды ко всем точкам разбора. В квартирах, как правило, делается один или два ввода горячей воды от общих стояков.
Вентили на этих вводах служат границей раздела зон ответственности, после вентилей за эксплуатацию водопровода отвечает владелец квартиры.
На практике применяются два способа разводки:

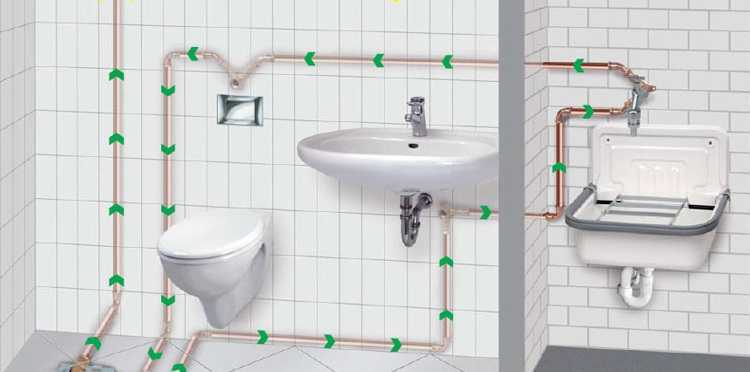

- Последовательная или тройниковая схема: по периметру квартиры прокладывается основной трубопровод, к нему последовательно подключаются все потребители воды. Диаметр основной трубы должен превышать диаметры вспомогательных патрубков.
Для подсоединения сантехники и бытовых приборов применяются тройники. Такой монтаж целесообразен в малогабаритных квартирах. При большом количестве потребителей водовод становиться слишком длинным и напора воды может не хватать.
Коллекторная схема.
К коллектору подсоединяются сантехника и бытовые приборы. Объем коллектора должен обеспечивать одновременную работу всех потребителей.
Преимущества коллекторной схемы:
- обеспечивается одинаковое входное давление воды для всех потребителей;
- возможность демонтажа отдельного потребителя без отключения всего водопровода.
- дороговизна монтажа;
- размещение коллектора требует отдельного места.
Пошаговый алгоритм работ
Как сделать разводку воды в квартирах? Для замены старого водопровода в квартире можно обратиться к профессионалу и вам не придётся выбирать материал, схему разводки и проводить монтаж системы, однако, такие услуги стоят довольно дорого. В свою очередь, организация разводки воды в квартире своими руками требует тщательного соблюдения строительных норм и правил. Это мероприятие подразделяется на несколько основных этапов:
- Вначале специалисты рекомендуют подготовить план будущих работ. Такой план должен включать в себя два основных пункта:
- выбор материала. Многих людей интересует один вопрос: какие трубы выбрать для водопровода? Трубы могут быть изготовлены из металла, металлопластика или пластмассы. Каждый материал отличается своими особенностями, которые необходимо внимательно изучить, чтобы не столкнуться в будущем с неожиданными проблемами. Какой материал лучше подходит для монтажа водопровода: полипропилен или металлопластик? Для самостоятельной разводки водоснабжения наиболее подходят металлопластиковые трубы. Смонтировать металлопластиковую коммуникацию довольно просто, поэтому такая работа по силам даже новичку. В любом случае для водопроводов полипропилен или металлопластик подходят как нельзя лучше;
- выбор схемы разводки воды в квартире. Схема монтажа водопроводной коммуникации определяется в зависимости от типа многоэтажной постройки. На сегодняшний день наиболее популярными являются две схемы: последовательная и параллельная. Последовательная схема разводки применяется в том случае, если напор воды в квартире всегда стабилен, однако, такое встречается крайне редко. Поэтому чаще всего для монтажа водопроводной конструкции используют второй вариант, а именно: параллельную или же коллекторную разводку водопровода и канализации.
Коллекторная система разводки — современный и более практичный вариант, в такой водопроводе давление будет стабильным
Расчёт фитингов и других вспомогательных элементов, а также показателя сечения трубопровода. Рекомендуется перед каждым источником водозабора устанавливать перекрывающие краны
Важно запомнить, что показатель сечения труб должен быть меньше, чем у соединительных элементов.
Четвёртый пункт схемы включает в себя перечень необходимых для проведения разводки инструментов.
Демонтаж старой коммуникации и прокладка новой. Во время демонтажа старой конструкции очень важно позаботиться о соблюдении показателя сечения всех выходов и труб, иначе придётся использовать специальные переходные муфты.
Как правило, в стандартных квартирах комнаты, где располагаются водопроводные конструкции, имеют ограниченную площадь. В связи с этим предпочтение рекомендуется отдавать наиболее компактному варианту прокладки водоснабжения. Как уже говорилось выше, для водопровода в квартире можно использовать трубы из разных материалов.
Состав системы центрального водоснабжения
Централизованные схемы водоснабжения в многоэтажных домах состоят из распределительной сети, водозаборных сооружений и очистительных станций. Прежде чем попасть в квартиру, вода проходит долгий путь от насосной станции к водоему. Только после очистки и обеззараживания вода направляется в распределительную сеть. С помощью последней вода подается к приборам и оборудованию. Трубы центральной схемы горячего водоснабжения многоэтажного дома могут быть выполнены из меди, металлопластика и стали.
Последний вид материала практически не используется в современных постройках.
Нормы водоснабжения
Как всегда, начнем мы со знакомства с нормативной документацией. Нормы водоснабжения (в том числе холодного) устанавливаются сводом правил СП 30.13330.2012.
—>
Вот ключевые требования этого документа:

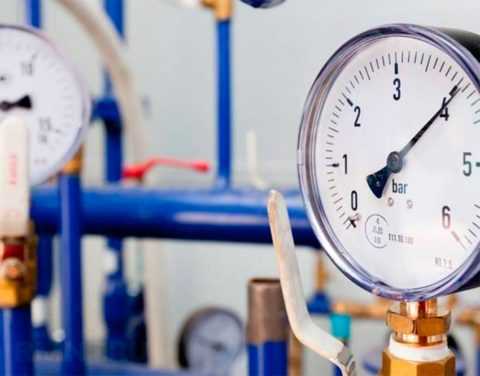

Давление воды на сантехнических приборах не должно превышать 4,5 кгс/см2;

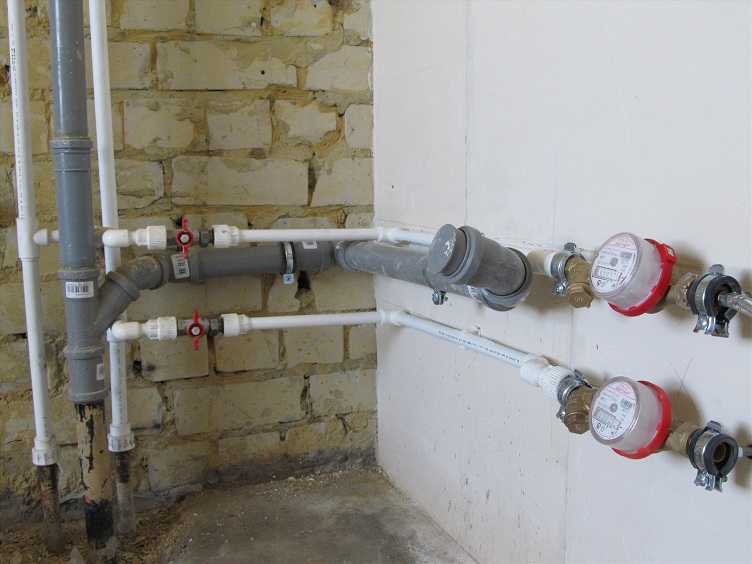

Штатное давление на вводе ХВС

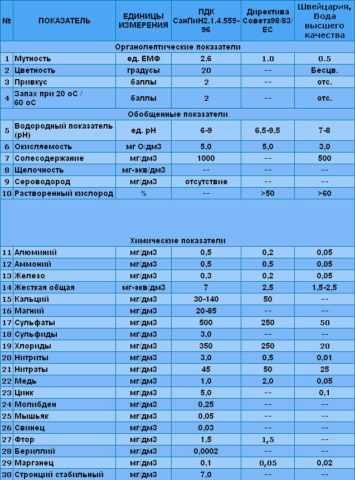

Нормы состава питьевой воды
- Применяющиеся для монтажа водопровода трубы должны служить не меньше полувека;
- В процессе эксплуатации водопровода его гидравлическое сопротивление должно оставаться неизменным.

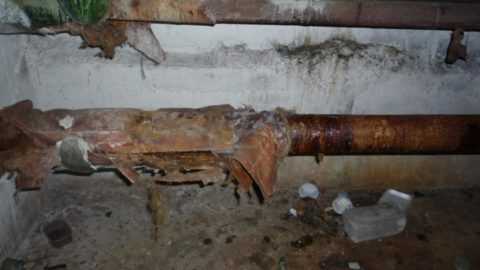

Типичное состояние эксплуатирующихся стальных водопроводов
Разрезы и схемы канализации
На схемах стояков, а также на разрезах канализационных систем отображается расположение стояков и трубопроводов по отводам и стоякам. С помощью букв и на том разрезе, который изображает следующий к канализационному колодцу отводящий трубопровод, обозначены места, где от магистральной трубы есть ответвления. Кроме того, на этом разрезе указаны такие данные, как диаметры труб, места установки ревизий, прочисток и прочей арматуры, а также уклоны и длины участков.
Буквами и , которые указаны по канализационным стоякам … на разрезах обозначены те места, где к основному отводу в канализационный колодец присоединен стояк. То место, где присоединяется отвод от раковины, обозначено буквой . Сифон (гидравлический затвор), расположенный перед раковиной , изображен на разрезе по отводу от раковины.
Разрезы канализации
Схемы содержат также указания тех мест, где по этажам к санитарным приборам должны быть проложены ответвления от стояков. Схема стояков канализационной системы ( ) содержит указания мест монтажа ревизий и расположения отводов. Для обеспечения вентиляции стояков используются асбестоцементные трубы, имеющие диаметр миллиметров. Наружу они выводятся через чердак, а для их завершения используются флюгарки.
Схемы стояков канализации
Как устроена подача горячей воды в 9-этажках?
До этого жил на среднем этаже в пятиэтажке- там все понятно: стояк вверх, стояк вниз ( обратка) с последнего берется гор вода, в в первый врезан полотенцесушитель. Переехал в 9 этажку. Причем на посл этаж. Стояк вверх и с него берется вода. Я последний. Полотенцесушитель вообще непонятно как был подключен ( сейчас совсем отключен). Открываешь воду- идет холодная, пока не спустится ( хорошо если сосед снизу недавно пользовался). Куда полотенцесушитель подключать- вообще непонятно. Он же холодный практически всегда будет. Бред какой то. Слесарю задал вопрос: он мычит что-то невнятное: «да , типа так и есть».
Неужели правда? Никакой циркуляции гор воды на посл этаже нету, кроме как когда я сам кран открываю?
так полюбас кто-то будет последним. При раздаче сверху-вниз первый этаж последний, при разде снизу-вверх — последний. Однофикственно.
>Куда полотенцесушитель подключать- вообще непонятно В розетку.
Ещё хуже чем ты думаешь счетчик ОДИН , но имеет 4 трубы. И он сцука даже считает разность температуры той воды что входит,и той воды что выходит
Не знаю как с ГВС , но с отоплением коммерческих зданий так)) Считается втекающий и вытекающий теплоноситель ++ разница температуры)) И каллории оплачиваются.
Меня знакомые офисовладельцы уговаривали помочь хакнуть такой счётчик)
Когда необходимо заменять естественную вентсистему на принудительную
Заменить естественную вентиляцию на централизованную принудительную в многоквартирном панельном доме невозможно. Схема вентканалов закладывается под определенные условия эксплуатации. Однако для каждого хозяина остается возможность усилить вытяжные потоки путем установки индивидуальных вентиляторов на вытяжку в кухне и ванной комнате.
Нужда в дополнительном проветривании возникает в старых домах, где вентиляционные шахты не обеспечивают должной вытяжки из-за загрязненности. Вторая причина установки принудительной вентиляции резкое снижение притока воздуха из-за установки герметичных стеклопакетов, которые не пропускают не только холод, но и воздух с улицы.
Обратите внимание! При устройстве принудительного проветривания соотношение удаляемого и поступающего объема воздуха должно быть равным. Допустимо преобладание приточной вентиляции на 15%
Приточные устройства устанавливают в комнатах. Мощность принудительной вентиляции рассчитывают исходя из площади квартиры. Для однокомнатной достаточно вытяжки до 50 метров кубических в час. Для трехкомнатной мощность увеличивается вдвое, что соответствует нормам. Принудительная вентиляция будет слишком охлаждать пространство, устроив нездоровые сквозняки.
Составляем схему
Определившись с типом коммуникационных подключений (коллекторно или последовательно) с теми приборами и устройствами, которые будут в неё включены, приступаем к непосредственной разработке схемы разводки водопровода в квартире. Она поможет правильно рассчитать метраж труб, количество и виды фитингов, вспомогательных деталей на этапе закупок, упростит и сократит время монтажных операций. Напротив, приступая к сборке коммуникаций без их подробного описания, значительно увеличиваются шансы совершать ошибки, которые приводят к переделкам, а также к перерасходу недешевых материалов.

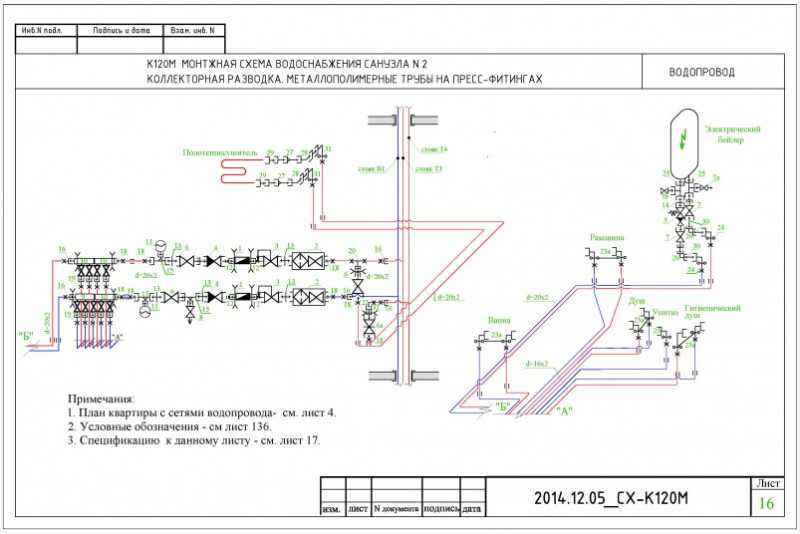

Рисунок 1. Схема водопровода (кликните для увеличения).
Профессионалы, разрабатывая монтажные схемы (рисунок 1), используют определенный нормативный порядок, специальные расчеты. Если у вас есть возможность заказать и оплатить такую работу, то это будет только вам в плюс. На схеме, а она является частью проектной документации на проведение капитального ремонта или реконструкции санузла, будет указана важная для вас информация:
- точки водоразбора с наименованиями приборов подключения;
- трубопроводы (ХВ, ГВ) с указанием их диаметров, типом материала, направлением тока воды;
- распределительные и запорно-регулирующие устройства;
- аварийная автоматика;
- водомерные приборы.
Тем не менее, вполне работоспособную схему можно составить и своими усилиями. При этом все равно следует ориентироваться на основные правила построения квартирной разводки, описываемые в этой статье, хорошо продумать не только расположение сантехники, но и установку важных вспомогательных устройств.
Проектирование
Без проекта прокладка труб обойдется дороже, займет больше времени, чревата ошибками при производстве работ. В проекте должны быть учтены следующие факторы:
- планировка внутреннего пространства;
- количество сантехнических приборов;
- схема разводки труб;
- количество сантехнического оборудования на линиях ХВС/ГВС;
- наличие, месторасположение водонагревателя, полотенцесушителя, водяного теплого пола;
- материал труб, способ их соединения;
- дизайн, качество интерьера санузла.
В квартирах типовых многоэтажных домов существует несколько вариантов планировки санузлов:
- совмещенный возле кухни;
Схема коммуникаций с одним стояком для кухни и санузла. - совмещенный отдельно от кухни;
Совмещенный санузел с независимым стояком. - раздельный возле кухни;
Раздельный санузел с общим стояком. - раздельный отдельно от кухни.
В раздельном санузле стояки обычно проходят внутри туалета, заводятся в ванную через стену.
В первом и третьем случае трубы меняются и в ванной, и в туалете, и на кухне. В четвертом варианте стояки ХВС/ГВС, канализации обычно проходят в туалете, и лишь оттуда коммуникации заводятся в ванную комнату. Второй вариант самый удобный для капитального ремонта – все стояки внутри совмещенного санузла.
В совмещенном санузле все трубы собраны внутри одной комнаты.
Затем необходимо учесть количество сантехнических приборов внутри помещения:
- ванная комната – умывальник, ванна и/или душевая кабинка, стиральная машина;
- совмещенный санузел – к вышеперечисленному добавляется унитаз, биде.
Внутри совмещенного санузла сантехнических приборов помещается больше.
Кроме того, в ванной может размещаться проточный или накопительный водонагреватель, а под напольным покрытием часто прокладываются контуры водяного теплого пола.
Полотенцесушитель в санузле выполняет функцию обогрева комнаты. Этот прибор может подключаться к системе центрального отопления отдельным стояком, или к системе горячего водоснабжения.
Даже в небольшой комнате под умывальником внутри ванной комнаты может стоять стиральная машинка.

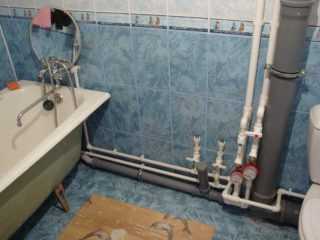

Правила разводки труб в ванной
Если трубы прокладывают в горизонтальном направлении, коэффициент уклона водопроводной магистрали составляет 0,02 – 0,05. Показатель означает, что на каждые 10 метров уровень должен снижаться на 2 – 5 см. При большой влажности в ванной на стенках открытого водопровода появится конденсат.
Нормы прокладки:
- вертикальные коллекторы не должны отклоняться от оси более 2 мм на погонном метре;
- промежуток между трубой и стеной не нормируется, но его делают удобным для обслуживания;
- выше запорного крана ставят сгон, его фиксируют соединительной и накидной гайкой.
Вентили перекрывают подачу жидкости в локальный участок. Задвижки — аналог запорного крана для быстрой остановки потока при аварии. Предусматривают также фильтры грубой и тонкой очистки, счетчик, редуктор напора, коллектор (при соответствующей системе прокладки).
У вас совмещенный или раздельный санузел?Совмещенный57.68%Совмещенный, но площадь большая6.38%Раздельный35.93%Проголосовало: 423
Прятать трубы или нет?
Вопрос, который часто возникает при полной реконструкции санузла. Ведь положив модный кафель и установив дорогую сантехнику, не очень хочется, чтобы эту красоту разбавляла наружная трубная разводка. Обращаясь к СНиП 2.04.-85 «Внутренний водопровод и канализация зданий», а также его актуализированной редакции СП 30.13330.2012, находим, что:
Чтобы правильно выполнить скрытую прокладку коммуникаций следует учитывать ряд моментов:
- Прежде всего, необходимо выбирать материал, изготовленный известными производителями и приобретать его в официальных точках продаж. Потребуйте у продавца сертификаты соответствия, описание области применения и подтверждение гарантий на сантехнические изделия.
- Предпочтение следует отдавать коробам, фальшпанелям с ревизионным лючками либо съемным декоративно-защитным экранам.
- О том, какие модели труб можно полностью замуровать в бетонные конструкции, следует поинтересоваться еще на стадии их закупки. Однако, общие правила не допускают замоноличивание разборных узлов, в том числе фитингов. К ним должен быть обеспечен свободный доступ для контроля и профилактики. Разрешается заделка гомогенных соединений, выполненных методом диффузионной сварки, при этом число стыков желательно предусматривать минимальным.
Кроме того, при замуровывании в конструкции следует учитывать температурно-механические свойства трубопроводов. У них должен быть либо невысокий коэффициент термического расширения, либо обеспечиваться условия для их свободной деформации. Поэтому, учитывая вышесказанное, для замоноличивания в конструкции лучшим решением будет использование цельных участков из металлопластика, полибутена либо из цельносшитого полиэтилена.
Допускается также замуровывание труб в полы или стены спаянных полипропиленовых. Предпочтение отдают армированной продукции, так как она имеет коэффициент линейного расширения в 5 раз меньший, чем неармированная. Трубы прокладываются в защитных чехлах из упругого материала (типа Энергофлекс) или с запасом по диаметру в сантехнических гофрах. Подобные меры помогают компенсировать температурные деформации линий ГВС, препятствуют образованию конденсата на линиях ХВС.
Различные схемы обустройства вентиляции в панельных домах
Существует несколько схем вытяжной вентиляции, которые обеспечивают хорошую вытяжку при минимальной разнице температур внешней среды и внутри помещения. Для усиления вытяжного потока оголовки вентиляционных шахт оборудуют дефлекторами.
Вентиляция на естественной тяге может быть:
- Непосредственное подключение индивидуальных горизонтальных каналов к общей шахте. Эта схема показывает приемлемую эффективность только в высотных панельных строениях. Для пятиэтажек такое подсоединение чревато поступлением отработанного воздуха из других квартир. Летом подобная вентиляция в пятиэтажном панельном доме практически останавливается. С точки зрения затрат и сложности постройки данный вариант является самым экономичным.
- Подключение к общей шахте через два этажа. Узкий индивидуальный канал, длинной около 5 м увеличивает скорость вытяжки перед подключением к центральной шахте. Эта схема более продуктивна, но требует строительства усложненных коммуникаций. Два последних этажа вентилируются без подключения в общей шахте, через индивидуальные выходы.
- Вытяжка по индивидуальному каналу от каждой квартиры в чердачное помещение или в горизонтальную шахту, расположенную на чердаке. Такие вентсистемы характерны для старых панельных пятиэтажек. Здесь отсутствует смешение запахов и выбросов от соседей и обратный заброс воздуха. Однако строительство подобной системы каналов занимает часть полезной площади здания и требует увеличенных затрат при строительстве.
Обратите внимание! Большим недостатком старых вентиляционных систем является отсутствие фильтрации выводимых газов. Это приводит к быстрому зарастанию вентканалов и самой шахты пылью, копотью от газовой плиты, продуктами испарения при готовке
Выбор системы вентиляции на этапе проектирования зависит не только от этажности дома и допустимых затрат на его строительство, но и от расположения здания относительно ближайшей автомагистрали или других источников шума. Дома, которые будут построены внутри жилого квартала, по строительным нормам допустимо оснащать общей вентиляционной шахтой.
Аналогичные дома, выходящие на шумную магистраль, потребуют более сложной вентиляции, с использованием индивидуальных каналов. Это изолирует квартиру от внешнего шума.
Правильный расчёт труб
Специалисты рекомендуют проводить расчёт диаметра труб до начала прокладки коммуникации. Для правильного расчёта необходимо изучить некоторые правила:
на самую удалённую точку в системе должен приходиться двухкратный показатель запаса напора воды;
если показатель сечения труб составляет 12 мм, то возможно возникновение такого явления, как турбулизация. Как правило, такое явление может проявляться на входе в стояк, однако, если коммуникация выполнена из узких двенадцатимиллиметровых труб, то турбулизация способна возникнуть в любой точке водопровода
Для того чтобы обезопаситься от этой проблемы специалисты рекомендуют устанавливать трубы, показатель сечения которых составляет 12 мм;
от количества соединительных узлов зависит общий показатель давления в системе и, соответственно, напор воды
Очень важно запомнить, что единица запорно-регулирующей арматуры или соединительных фитингов отнимает приблизительно 0,15 атмосфер;
ПП коммуникация, диаметр которой составляет 16 мм, имеет потери давления, равные 0,05 атмосфер на 1 метр трубопровода;
минимальное давление, которое допускается в процессе эксплуатации водопроводной коммуникации должно быть не ниже, чем 0,3 атмосферы;
особое внимание рекомендуется обратить показателю давления воды на входе. Этот параметр необходим для расчёта показателя давления для крайних точек коммуникации.
Многие люди отдают предпочтение разводки водоснабжения, которая выполняется с использованием трубы, имеющей показатель сечения 20 мм. В такой конструкции присутствуют отводы с сечением 16 мм. Эта система позволяет снизить потери давления.
При последовательной разводке удастся сэкономить на материалах, но в такой системе возможны перепады давления
Санитарные узлы зданий
Для изображения на строительных чертежах трубопроводных систем кухонных и санитарных узлов, а также требующих пояснений других участков сантехсистем зданий и сооружений, используются фрагменты, по которым производится монтаж трубопроводов. Ниже приведено изображение фрагмента плана санузла с трубопроводными системами горячего и холодного водоснабжения, с указанными установочными размерами, подводками к приборам и стояками.
Фрагмент монтажного плана санитарного узла
План санузла содержит разрезы и , а также выносной элемент с канализационными трубопроводами. Стояки с их установочными размерами более подробно изображены на выносном элементе. На разрезах и плане приведены все необходимые для практического монтажа системы данные, а именно: установочные размеры, расстояния от арматуры и центров фасонных частей до ответвлений и осевых линий пересечений, а также раструбные соединения труб.
План санитарного узла
Выносной элемент
Разрез санузла 1-1
Разрез 2-2
Помимо всего прочего к монтажным планам добавляют спецификацию всех нужных материалов, комплектовочную ведомость, схемы поэтажной разводки трубопроводов. В комплектовочной ведомости с помощью графического изображения приводятся детали трубопроводной системы с указанием необходимых размеров, диаметров и изгибов труб, а также их заготовительная и монтажная длина.
Схема этажной разводки водопровода
Комплектовочная ведомость
Спецификация материалов
Под заготовительной длиной подразумевается та длина, которую деталь трубопровода имеет в выпрямленном состоянии.
Под монтажной длиной подразумевается та длина, которую деталь трубопровода имеет между концами прямого отрезка, причем без установленной арматуры. Кроме того, монтажная длина – это также расстояние между точками пересечения осевых линий, или расстояние до точки пересечения от конца гнутой детали.
Под строительной длиной подразумевается тот размер, которым определяется расположение детали по отношению к детали смежной с ней. Кроме того, она определяет расстояние между прибором (кухни, санузла) и осью стояка, или стояком и центрами соединительных частей разводящего трубопровода.
Заготовительная и монтажная длина
В производственных, а также общественных и многоэтажных жилых зданиях для повышения в системах водоснабжения напора воды, нередко монтируются центробежные насосы. К чертежам в таких случаях прилагается также чертежи их установки.
Резюме
Как видно, вентиляционная система является неотъемлемым компонентом любого жилища. От нее зависит не только качество воздуха внутри помещений, но и то, каким образом будет функционировать система отопления. Благодаря правильному подходу к вентилированию можно значительно снизить затраты на теплоносители, чем обеспечивается как локальная, так и глобальная экономия.
