Commax

Чем подключать?

Подключая вызывную панель к видеомонитору, необходимо принять во внимание расстояние между ними. Профессионалы советуют:

1. Если расстояние между ними не превышает пятнадцати метров, то можно использовать для подключения практически любой кабель, хотя предпочтение следует отдать компьютерной витой паре и комбинированному кабелю (КВК).
2. При расстоянии до 30 м использовать провод с сечением 0,22 мм 2 . При расстоянии от 30 до 50 м – 0,4 мм 2 .

Прокладывая кабельные линии, закладывать кабель КВК и компьютерную пару одновременно. Последняя может пригодиться в процессе эксплуатации домофона для добавляемых нагрузок. Например, еще одной вызывной панели или автономного питания электрического замка.

Расстояние домофонного кабеля на расстоянии менее 50 сантиметров от линии электропередач или кабеля 220 В неизбежно ухудшит качество звукового и видеосигнала.

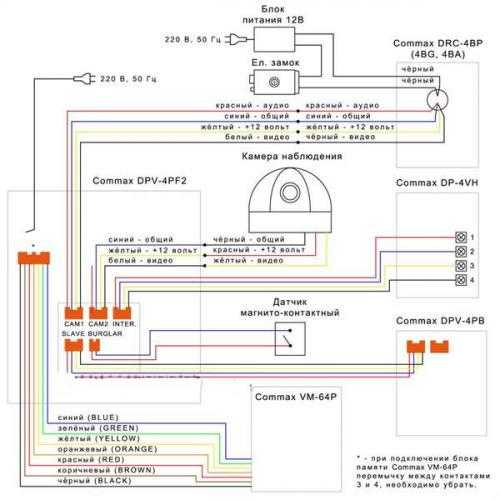

Подключение домофона.

Подключение домофона Commax осуществляется с помощью цветных проводов. Как правило, это красный, синий, жёлтый и белый провод

Важно, сохранять порядок подключения, так как неправильное соединение может стать причиной выхода оборудования из строя. В отдельных случаях ремонт не возможен, пользователю приходится приобретать оборудование повторно

При подключении оборудования надо учесть, чтобы на устройство не попадали прямые солнечные лучи. Чрезмерный нагрев – основная причина поломки. Располагать элементы лучше на высоте полутора метров, если в семье есть дети, они не смогут достать до них. Если соединительные провода прокладываются недалеко от высоковольтных линий, то необходимо использовать коаксиальный кабель, который защищается металлической трубой. Только так магнитные поля не будут создавать токов наводки – а это может стать одной из причин ложного сигнала. Труба, в свою очередь, надёжно защитит соединительные провода от внешних воздействий.

Необходимо следить за целостностью проводки, так как нарушение изоляции ведёт к короткому замыканию, что может стать причиной пожара.

После того как все элементы подключены, проверяется правильность соединения повторно

Важно, чтобы проводники надёжно фиксировались, а порядок проводов не был нарушен. При подключении монитора и камеры надо убедиться, что монитор не соединён с сетью

Подача напряжения производится лишь тогда, когда шнур питания подключен к розетке. В завершении специалист включает устройства и делает контрольную проверку работоспособности всех элементов.

Рубрики

COMMAX CAV-503D — Инструкция по эксплуатации и монтажуВидеодомофон
Формат: pdf | Размер: 2 Mb | Язык: Русский

COMMAX CDV-50A — Инструкция по эксплуатации и монтажуВидеодомофон
Формат: pdf | Размер: 369 Kb | Язык: Русский

COMMAX CDV-50M — Инструкция по эксплуатации и монтажуВидеодомофон
Формат: pdf | Размер: 153.1 Kb | Язык: Русский

COMMAX CDV-50MC — Инструкция по эксплуатации и монтажуВидеодомофон
Формат: pdf | Размер: 357 Kb | Язык: Русский

COMMAX CDV-50MR — Инструкция по эксплуатации и монтажуВидеодомофон
Формат: pdf | Размер: 336.2 Kb | Язык: Русский

COMMAX CDV-72BE — Инструкция по эксплуатации и монтажуВидеодомофон
Формат: pdf | Размер: 340.9 Kb | Язык: Русский

COMMAX DPV- 4PB1 — Инструкция по эксплуатации и монтажуВидеодомофон
Формат: pdf | Размер: 798.5 Kb | Язык: Русский

COMMAX DPV-4HP — Инструкция по эксплуатации и монтажуВидеодомофон
Формат: pdf | Размер: 228.9 Kb | Язык: Русский

COMMAX DPV-4HPR DIGITAL — Инструкция по эксплуатации и монтажуВидеодомофон
Формат: pdf | Размер: 490.2 Kb | Язык: Русский

COMMAX DPV-4HPR EXEL — Инструкция по эксплуатации и монтажуВидеодомофон
Формат: pdf | Размер: 942.6 Kb | Язык: Русский

COMMAX DPV-4KE — Инструкция по эксплуатации и монтажуВидеодомофон
Формат: pdf | Размер: 446 Kb | Язык: Русский

COMMAX DPV-4MТ — Инструкция по эксплуатации и монтажуВидеодомофон
Формат: pdf | Размер: 89.5 Kb | Язык: Русский

COMMAX DPV-4PB2 — Инструкция по эксплуатации и монтажуВидеодомофон
Формат: pdf | Размер: 798.5 Kb | Язык: Русский

COMMAX DPV-4PB4 — Инструкция по эксплуатации и монтажуВидеодомофон
Формат: pdf | Размер: 798.5 Kb | Язык: Русский

Сегодня  на рынке домофонных устройств основательно и на длительное время закрепились аппараты от фирмы Коммакс, которые отличаются простотой и качеством исполнения. Каждый видеодомофон выпускается в комплекте с инструкцией, где перечислены основные характеристики оборудования, способ обслуживания и примеры установки изделия.

Схема коммутации внешних устройств к монитору

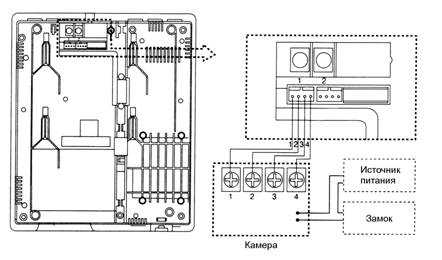

1 камера + 1 монитор + 1 переговорная трубка

Вариант 2

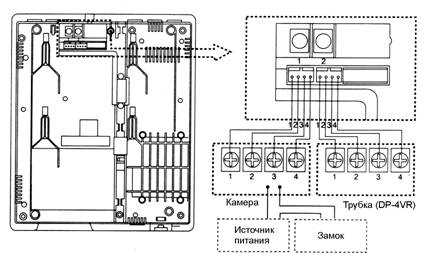

1 камера + 2 монитора + 2 переговорные трубки

Работа с монитором

При нажатии посетителя на кнопку внешней вызывной панели экран монитора загорается и звучит звонок домофона. После поднятия трубки Вы можете вести двусторонний разговор с посетителем, наблюдая его на экране. После того как вы положили трубку на место, экран отключается. Возможно принудительное включение экрана для просмотра информации от видеокамеры с помощью нажатия кнопки MONITOR. Если Вы не положили переговорную трубку в течении 20 секунд – экран отключается самостоятельно.

Поиск и устранение неисправностей

Возможная причина

(индикатор питания не горит).

· Кабель питания не включен в розетку или отсутствует напряжение питания.

· Переключатель питания находится в положении OFF (выключено).

(индикатор питания горит тускло).

Замыкание в проводах между монитором и камерой.

Работает вызов и связь, но нет изображения на экране.

· Не отрегулирована яркость.

· Кабель от камеры вставлен в разъем для подключения трубки.

Работает вызов и связь, но нет звукового сигнала.

Искаженное изображение или звуковые шумы.

Макс: 23 ВА, в режиме ожидания: 6 ВА.

2-х тоновый электронный сигнал.

дуплексная с помощью трубки.

Максимальная длина кабеля между монитором и камерой:

(работа со встроенным модулем памяти на 120 кадров)

Для подключения второй видеокамеры имеется кабель с двумя проводниками:

Питание второй видеокамеры следует осуществлять от внешнего источника.

Переключение видеокамер производится кнопкой MON.

Для управления видеопамятью на мониторе имеются 4 кнопки:

Новые снимки помещаются в основное хранилище собранных снимков.

Вы можете скопировать выбранные снимки в отдельное хранилище – Архив.

Старые снимки стираются по мере поступления новых снимков в хранилище.

При отсутствии питания снимки сохраняются.

Просмотреть архивные снимки:

Закончите просмотр собранных снимков и нажмите кнопку Архив.

Появляется надпись Архив. Листайте архивные снимки кнопками “ “.

Вызвать меню видеопамяти:

Удерживайте одновременно кнопки “ “ в течении 2 секунд.

Перебирайте пункты кнопками “ “, выбирайте кнопкой Пуск.

Съемка страница, посвященная съемке

ОК вернуться на главную страницу меню

Кнопка выполнять ли съемку по команде кнопки Пуск

Вызов выполнять ли съемку по сигналу линии вызова

Задержка х0.1 съемка производится через заданное время после получения команды.

Время задается в десятых долях секунды

Пауза х5 пауза после съемки, единица измерения – пять секунд. Паузу можно прервать любой кнопкой

О паузе показывать ли надпись о длящейся паузе после съемки

Показ страница, посвященная показу снимков

ОК вернуться на главную страницу меню

По кругу нужно ли при показе перескакивать из начала хранилища в конец и наоборот

Штамп страница, посвященная отображению на снимке данных о снимке

ОК вернуться на страницу Показ

Время показывать ли время съемки

Дата показывать ли дату съемки

День показывать ли день недели съемки

Номер показывать ли номер снимка в хранилище

Источник показывать ли источник команды запуска съемки

Индикатор светодиод миганием сигнализирует о наличии новых (со времени последнего просмотра) снимков

Часы страница, посвященная встроенным часам-календарю

ОК вернуться на главную страницу меню

Показ показывать ли часы-календарь в дежурном режиме

Штамп настройки показа часов в дежурном режиме

ОК вернуться на страницу Часы

Время показывать ли часы и минуты

День показывать ли день недели

Время страница, посвященная установке времени и даты в часах и календаре

Отмена покинуть эту страницу без установки времени

Год задать год для установки календаря

Месяц задать месяц для установки календаря

Число задать число месяца для установки календаря

Часов задать час для установки часов

Минут задать минуты для установки часов. Будет установлено ноль секунд, так что указывайте здесь следующую минуту.

ОК когда все цифры подготовлены, дождитесь начала следующей минуты и нажмите здесь

Система настройки подключения камер

Камера 2 здесь можно отключить вторую камеру

Усиление 1 если камера 1 имеет автоматическую регулировку усиления, или если в линии установлен терминатор 75 Ом, установите здесь Да

Усиление 2 если камера 2 имеет автоматическую регулировку усиления, или если в линии установлен терминатор 75 Ом, установите здесь Да

Сброс вернуть установки, какие были при выпуске изделия

Домофон Commax: инструкция.

При монтаже оборудования рекомендуется обратиться к квалифицированному специалисту, лишь он сможет правильно установить домофон Commax. Инструкция описывает правила ввода в эксплуатацию оборудования, даёт рекомендации по его использованию, подключению и настройке.

Для того чтобы домофон работал долго, нельзя перекрывать отверстия, предназначенные для естественной вентиляции. В противном случае велика вероятность, что устройство перегреется и выёдет из строя.

Важно помнить, что прибор оснащён вилкой, которая соединяется с розеткой согласно полярности проводов. Цепи необходимо прокладывать так, чтобы провода не были повреждены в результате внешнего воздействия

Нельзя пренебрегать безопасностью, металлические основания обязательно соединяются с общим заземляющим контуром.

Если обнаружена неисправность, рекомендуется в срочном порядке обратиться в службу поддержки. В первую очередь необходимо отключить сеть. Вызов специалиста производится в следующих случаях:

• если в аппарат попала вода;
• выявлены повреждения шнура питания или розетки;
• в случае физического повреждения прибора;
• если домофон работает неправильно.

Прибор не должен располагаться близко от воды, так как накапливаемая влага со временем станет причиной выхода устройства из строя. Установка производится только на устойчивые конструкции, нельзя аппарат фиксировать на тележках или тумбах. Не надо располагать домофон на подставках, так как он может упасть.

Пользователь не должен ремонтировать аппарат самостоятельно, так как велика вероятность поражения электрическим током, поэтому необходимо вызвать квалифицированного специалиста

Важно убедиться, что в случае замены деталей используются рекомендованные аналоги с теми же характеристиками или схожими с ними

После того как оборудование смонтировано, технический персонал обязан проверить работоспособность всех модулей. Для этого производится связь, проверяется звук и изображение, настраивается система и проводятся прочие мероприятия.

Аппарат не должен располагаться рядом с силовыми линиями или электрической проводкой другого источника. Строго запрещено использовать дополнительное оборудование, которое не было рекомендовано производителем.

Во время грозы лучше отключить прибор от питания, а если в регионе дожди с грозами – частое явление, то надо установить молниезащиту. При этом нельзя забывать о заземлении – это основа безопасности. Прибор оснащён вилкой питания, в которой реализована защита от перегруза, поэтому в случае её замены надо установить аналогичный элемент.

Как подключить видеодомофон?

Прежде чем приступить к самостоятельному монтажу видеодомофона, внимательно изучите всю имеющуюся документацию к данному оборудованию. Увы, неверные действия способны полностью вывести из строя компоненты системы домофона. В инструкции к оборудованию производитель часто указывает все необходимые сведения установки для оптимальной его работы:

• сечение кабеля,
• высоту установки панели вызова,
• угол обзора видеокамеры и многое другое.

Иногда все материалы, необходимые для самостоятельной установки, идут в комплекте с системой.

Все электрические соединения проводов стоит проверить, возможно, пропаять и тщательно изолировать, чтобы быть уверенным в их надежном контакте. Особенно это актуально для наружного монтажа. Окисление контактов не только ухудшает качество аудио- и видеосигнала, но может привести к полной неработоспособности системы видеодомофона.

Основные части любого видеодомофона: вызывная панель и монитор

Вызывная панель или аудиовидеомодуль устанавливается снаружи возле входной двери либо у калитки ворот. У нее есть кнопка вызова, нажав на которую посетитель сообщает о своем желании войти внутрь. Именно поэтому эта панель называется вызывной. Кроме того в этот прибор встроены миниатюрная видеокамера, микрофон, лампочка, работающая в инфракрасном диапазоне, и динамик.

Место установки вызывной панели должно соответствовать следующим критериям:

• телекамера должна быть защищена от прямых солнечных лучей;
• на аудиовидеопанель не должны попадать дождь, град, снег и т.д;
• угол обзора панели должен быть оптимальным, при рекомендуемой высоте монтажа 150 –160 сантиметров от поверхности земли;
• место установки не должно подвергать вызывную панель сильным вибрациям.

Монитор домофона имеет цветной или черно-белый экран с диагональю четыре дюйма, на котором и будет видно все происходящее у входа. Видеомонитор нужно расположить внутри помещения, в удобном для вас месте.

Так же рекомендуем сравнить их с домофонами Цифрал, обзор на которые можно найти здесь. Сравнение поможет Вам в выборе.

Варианты подключения

Несмотря на то, что назначение проводов у всех видеодомофонов одно и то же, способ подключения у приборов разных производителей различается. В основном модели видеодомофонов, присутствующие на рынке, имеют четырехпроводную схему подключения, где каждому сигналу соответствует отдельная жила, но иногда встречаются и двухпроводные образцы.

У домофонов большинства производителей со схемой, подобной системам фирмы Commax, с обратной стороны имеются четыре разъема для подключения четырех видеомодулей с набором контактов (аудио, видео, общий и «+12В»).

Схемы видеодомофонов, подобных моделям InfiniteX, имеют с обратной стороны всего четыре контакта, но при этом они тоже могут работать одновременно с четырьмя вызывными блоками. К этим контактам можно параллельно присоединить от 1 до 4 аудио/видеомодулей. Используя переключатели, на каждом аудио/видеоблоке выставляют их порядковый номер.

Основные бренды, хорошо зарекомендовавшие себя на рынке видеодомофонов: Commax, Kocom, Slinex,Kenwei, и Gardi. С каждым годом к основным функциям домофонов, а именно: идентификации посетителей и возможности удаленного управления входными замками – добавляются новые, дополнительные:

запись и просмотр фото, аудио- и видеоинформации, благодаря встроенной памяти или подключаемым носителям;
возможность подключения дополнительных видеокамер;
функция интерком;
подключение видеодомофона к телевизору, к телефонной линии;
функция встроенного видеорегистратора;
переадресация вызова с видеодомофона на мобильный или стационарный телефон;
управление видеодомофоном через интернет.

Интересное от ESpec

Если нет такого номинала, можно два последовательно соединенных на рабочее напряжение В, но при этом емкость их должна быть в половину выше. Меняем предохранитель, ставим на 2А, как указано на плате рядом.

После приведения в норму первого питающего напряжения В, проверим напряжение питания микросхемы.

Белый — видеосигнал. В скобках номера выводов микросхемы с 14 ногами, без скобок — с 8.

Таким образом вы сможете видеть посетителя и решать- открывать дверь или нет. Чтобы не происходил сбой в устройстве, необходимо осуществлять установку домофона на расстоянии одного метра от вызывной панели.

Виды домофонов

Затем как подключили все элементы, следует проверить повторно правильность соединения. Данные приборы начинают записывать при возникновении движения в пределах видеокамеры. Маленького диодного моста под рукой не оказалось поэтому вместо него ставим 4 диода 1N Если нет такого номинала, можно два последовательно соединенных на рабочее напряжение В, но при этом емкость их должна быть в половину выше.

Чтобы использовать по полной возможности камер, системы видеонаблюдения снабжают датчиками движения. Терморезистор ограничения тока заряда конденсатора, установленный последовательно, перед диодным мостом, имеет треснутый корпус, но не оборван. После установки отремонтированного блока питания видеодомофон заработал в полном объеме. Если приняли решение не устанавливать замки, то провода необходимо изолировать и убрать под панель. Частоту записи определяет сам владелец.

Свежие записи

Вызывная панель и камера присоединяются с контроллером при помощи четырёх проводов: аудио, видео, питание и общий. Порядок подключения В комплекте с видеодомофоном идет переговорное устройство, цветной дисплей и вызывной блок, который устанавливается при входе в здании. Материал статьи продублирован на видео:. Целесообразно при этом зашунтировать каждый конденсатор резистором большого сопротивления более кОм. Если нет такого номинала, можно два последовательно соединенных на рабочее напряжение В, но при этом емкость их должна быть в половину выше.

Домофон устанавливается на стену или устойчивую поверхность, если устройство переносное. Нужно применять коаксиальный кабель, который имеет защиту с металлической трубой. Устанавливать приборы следует на высоте полутора метров, чтобы дети не смогли достать до них. Для удобства подключения провода отличаются по цветам. Почти во всех случаях вместо второй панели все же ставится камера. Как снять со стены домофон Commax DPV 4KE,DPV 4KEMR

Дополнительные возможности

В частных домах с большой площадью при наличии нескольких трубок, видеодомофонную систему можно использовать в качестве внутренних переговоров.

Панель домофона Commax дает возможность вывести изображение с видеодомофона на телевизионный экран, путем подключения телевизора к соответствующему интерфейсу.

Электромагнитные замки способны работать некоторое время после отключения электроэнергии, за счет накапливания небольшого количества заряда. Однако при длительном отключении, вход в помещение разблокируется и станет свободным. Установка дополнительного механического замка будет наиболее подходящим выходом из данной ситуации, также установка бесперебойного источника питания обеспечит работоспособность исполнительных устройств системы на сутки.

Большинство устройств имеют довольно небольшой объем встроенной памяти, ее достаточно чтобы сохранить изменения в текущих настройках, однако не хватит для хранения видеоданных за значительный период времени. Для удобства в комплект видеодомофонных систем входят карты памяти. Они могут снимать и сохранять от 128 кадров. Фотоснимок выполняется так, что о нем и не подозревает посетитель.

В домофоне есть функция, которая позволяет записывать видео отдельных элементов. Частоту записи определяет сам владелец.

Подходит для людей, часто отсутствующих дома. Так же записи могут отправляться на вашу почту или телефон, если установлена модель класса люкс.

Чтобы использовать по полной возможности камер, системы видеонаблюдения снабжают датчиками движения. Данные приборы начинают записывать при возникновении движения в пределах видеокамеры.

Еще одним преимуществом продукции южнокорейской компании COMMAX является возможность объединение домофона в современную систему «умный дом». Такое объединение позволит контролировать не только доступ к зданию и автоматически открывать электрические замки, но и обеспечит управление всей электроникой и бытовой техникой в доме.

Порядок подключения

В комплекте с видеодомофоном идет переговорное устройство, цветной дисплей и вызывной блок, который устанавливается при входе в здании. Для обеспечивания подсветки в темное время суток, вызывной блок снабжен инфракрасным элементом. К каждому устройству прилагается схема, по которой производят подключение и монтаж оборудования. Для удобства подключения провода отличаются по цветам. Красный — аудиосигнал. Синий — общий. Жёлтый — питание 12 В. Белый — видеосигнал.

Чтобы не происходил сбой в устройстве, необходимо осуществлять установку домофона на расстоянии одного метра от вызывной панели. Домофон устанавливается на стену или устойчивую поверхность, если устройство переносное. Нельзя ставить домофон в помещениях с высокой влажностью, это может привести к поломке или замыканию аппарата.

Так же во время грозы стоит отключать прибор во избежание замыкания или установить молниезащиту, так как устройства фирмы Commax чувствительны к молниям. Главная основа безопасности- установка заземления. В случае замены вилки питания прибора, необходимо установить схожий элемент, так как в ней присутствует защита от перегруза.

Устанавливать приборы следует на высоте полутора метров, чтобы дети не смогли достать до них. Так же при подключении следует учесть, что чрезмерный нагрев приводит к поломке. Поэтому ни в коем случае не допускать попадания прямых солнечных лучей на устройство.

Нужно применять коаксиальный кабель, который имеет защиту с металлической трубой. Он не даст магнитным полям образовывать токов наводки, что является причиной фиктивного сигнала. Такой кабель необходимо использовать при расположении проводов недалеко от высоковольтных линий. Труба, в свою очередь, надёжно защищает соединительные провода от внешних воздействий. Причиной пожара может стать короткое замыкание, из-за повреждения изоляции проводов

Поэтому важно следить за целостностью проводки

Чтобы оборудование не вышло из строя, необходимо сохранять порядок соединения проводов.  Затем как подключили все элементы, следует проверить повторно правильность соединения. Самое главное чтобы были надёжно закреплены проводники и порядок проводов не был нарушен. Перед подключением монитора и камеры убедитесь что монитор не соединен с сетью. Подачу напряжения следует производить, когда шнур питания подключен к розетке. По окончанию установке включите устройство и сделайте контрольную проверку работоспособности всех элементов. Особенности обслуживания+

Домофон commax является альтернативной заменой дорогим электронным и ненадежным механическим кодовым замкам.

Достоинствами его использования будут: отсутствие посторонних личностей, чистота на территории, предотвращение краж писем и печатной продукции. Однако пользование домофоном в свою очередь имеет и отрицательные стороны и технические ограничения:

• Нужно согласие большинства жителей дома или подъезда;
• Стоимость оборудования и выполнение монтажных работ профессионалами, довольна велики. Тем не менее высококачественные работы и используемые материалы являются залогом многолетней беспроблемной эксплуатации.
• По окончанию гарантийного периода, необходимо будет платить ежемесячную плату за обслуживание и периодическую профилактику, что бы оборудование не вышло из строя.

О сложностях, с которыми вы можете столкнуться при ремонте этого видеодомофона, читайте здесь.

Описание

Цветной видеодомофон CDV-70P Silver COMMAX оснащен большим 7″ TFT LCD дисплеем (17,5 см). Кустройству можно подключить до двух видеокамер или вызывных панелей. Сенсорные кнопки на корпусе для управления. Разговоры в режиме «свободные руки», без трубки. Подключение аудио-трубок.

CDV-70P Silver Commax позволяет подключение 2-х панелей или камер в разных вариантах и разных стандартов PAL и NTCS, но при этом все подключенные устройства должны быть одного формата. Также видеодомофоны можно подключать параллельно до 2-х штук и при этом, осуществлять между ними аудио связь.

Для управления в мониторе CDV-70P Silver предусмотрены сенсорные кнопки. С их помощью, возможно, включать видеокамеры и видео-панели, включать аудиосвязь с вызывными панелями, вызывать подключенные аудио-трубки или мониторы.

Имеется возможность подключения к видеодомофону CDV-70P Silver Commax проводных аудиотрубок DP-4VHP, но они не поставляются в комплекте и их необходимо приобрести отдельно. Данные устройства необходимы для связи аудиотрубки с монитором, а также возможностью открытия дверей, которые оснащены электромагнитными или электромеханическими замками.

В продаже имеется аналогичное устройство Commax CDV-70KM, оснащенное памятью для фото и видеорегистрации посетителей и поддерживающая удобную экранную функцию PiP («картинка в картинке»).

Основные особенности CDV-70P Silver

• Цветной TFT LCD 7″ дисплей
• 2 панели или камеры
• Поддержка стандарта PAL и NTSC
• Поддержка «Hands Free»
• Сенсорные клавиши на передней панели корпуса
• Параллельное подключение домофонов CDV-70P
• Подключение дополнительной аудио-трубки DP-4VHP
• Регулировка: громкость, цвет, яркость

Технические характеристики CDV-70P Silver

Схема возможного подключенияCDV-70P

При покупке CDV-70P Silver COMMAX в нашем магазине, Вы получаете сертифицированное оборудование с гарантией качества, а также низкие цены и возможные дополнительные скидки. Если Вам необходима помощь специалиста, то наши сотрудники с удовольствием проконсультируют и помогут выбрать необходимое оборудование.

Количество видеоканалов: 2

Питание: 220V

Размер экрана: 7″

Тип связи: Без трубки

Формат видео: NTSC PAL(CVBS)
