Совместная работа видеодомофона и контроллера z-5r. контроллер z 5r схема подключения к видеодомофону

Разновидности используемых ключей

Предусмотрено применение таких видов ключей:

• Обычный предназначен для прохода внутрь. Чтобы он мог открыть замок, его необходимо предварительно зарегистрировать.
• Мастер-ключ не предназначен для получения доступа в помещение. Он применяется для того, чтобы определённые ключи зарегистрировать в системе. После этого они станут действующими.
• Блокирующий может использоваться в качестве стандартного. Однако у него имеется дополнительная функция, позволяющая разрешать или запрещать работу обычных ключей.

Если какой-нибудь из них перестал функционировать, необходимо провести программирование нового.

Использования автономного контроллера доступаИсточник proline-rus.ru

Запись и стирание ключей

Запись ключей перемычкой

* Отключите питание контроллера. • Установите перемычку в положение №3

Ў №4 — электромагнитный замок (в состоянии «Закрыто» напряжение будет подано) Включите контроллер. Режим «Триггер» (если требуется) * Не используйте этот режим с электроМЕХАНИЧЕСКИМ замком — его обмотка не выдержит длительной подачи питания. * Отключите питание контроллера. • Установите перемычку Ў Ў №5 — Стартовое состояние «Включено» Ў№5 и №1 — Стартовое состояние «Выключено». В данном случае ^ вместо джампера придётся соединить три контакта проволокой. Включите контроллер. • Включите контроллер. После ♫ одиночного сигнала контроллер готов к добавлению ключей. • Прикладывайте по очереди записываемые ключи к считывателю. Пауза между касаниями должна быть не более 16 секунд. • Кратковременное касание записывает ключ как Простой.. При записи Простого ключа звучит подтверждающий ♫ одиночный сигнал. • Удержание ключа дольше 3 секунд записывает ключ как Блокирующий.. При записи Блокирующего ключа звучит ♫ короткий сигнал, а через 3 сек длинный сигнал. Если ключ уже имеется в памяти, то звучит ♫♫ сигнал «Ошибка» (два одиночных сигнала). ? Через 16 секунд бездействия контроллер выходит в обычный режим — ♫♫♫♫ четыре коротких сигнала. * При сбросе по питанию контроллер вновь оказывается в режиме добавления ключей, если перемычка оставлена в положении №3.

Создание Мастер-ключа

Контроллер готов к созданию Мастер-ключа при первом включении после покупки или стирания всех ключей, когда память контроллера пуста.

• Включите контроллер. В течение 16 секунд звучит повторяющийся одиночный сигнал ♫ «Ожидание записи Мастер-ключа».

• Приложите ключ к считывателю, пока звучит сигнал. Звуковые сигналы прекратятся. Но можно записать ещё несколько Мастер-ключей.

* Через 16 секунд бездействия контроллер выйдет в обычный режим — прозвучат ♫ 4 коротких сигнала. Теперь данный ключ является Мастером для конкретного контроллера. Необходимо пометить Мастер-ключ — он потребуется при настройке и работе с другими ключами. Один и тот же ключ можно прописать в качестве Мастера в любое количество других контроллеров.

При утрате всех Мастер-ключей придётся удалить все ключи перемычкой и записать Мастер-ключ заново.

* Без Мастер-ключа можно обойтись, но будут недоступны следующие функции: — стирание отдельных Простых и Блокирующих ключей; — установка времени открывания двери; — включение режима «Accept»; — резервное копирования ключей из памяти контроллера в ключ памяти;

Если вы по какой-то причине не хотите создавать Мастер-ключ, этой процедуры можно избежать. Для этого перед первым включением (после покупки или после стирания памяти) нужно установить перемычку в положение №3 (добавление Простых ключей). После включения следует добавить хотя бы один Простой ключ, обесточить контроллер, вернуть перемычку в штатное положение и снова подать питание. Больше контроллер не будет предлагать запись Мастер-ключа, а Простые ключи можно будет добавлять, устанавливая перемычку в положении №3.

В случае необходимости прописать Мастер-ключ можно будет с помощью компьютера через адаптер Z-2 Base или Z-2 EHR.

Как провести настройку системы

Для использования контроллера необходимо сначала решить, для чего его планируется применить. С помощью этой системы можно ограничить доступ в помещение, на закрытую территорию в соответствии с имеющимися планами. Программирование производится для решения намеченных задач.

Для того подготовки аппарата нужно лучше изучить его возможности. При этом надо знать, какие режимы здесь предусмотрены, особенности функционирования в различных ситуациях. Приступая к работе надо подготовить контроллер, остальные элементы системы, замок и блок питания. Также потребуется комплект ключей.

Пример домофонной системы с использованием z5rИсточник rones.su

Перед началом работы требуется произвести подключение в соответствии со схемой, которая приведена в инструкции по эксплуатации. Клеммы для проводов расположены вдоль длинной стороны платы контроллера. Далее необходимо осуществить следующие шаги:

• При подсоединении к блоку питания считыватель станет подавать частые короткие сигналы. Это означает, что можно провести программирование мастер-ключа. Для продолжения достаточно прикоснуться им к устройству. Затем гудки прекратятся. В течение этого времени производится запись информации. Когда процесс завершится, последует серия коротких и частых звуков. Одновременно будет подаваться световой сигнал.
• Теперь нужно ввести в систему информацию о ключах доступа. Для этого необходимо выполнить такие действия. Мастер-ключом прикасаются к считывателю и удерживают в течение длительного времени. Когда контролер будет готов, раздастся одинарный короткий сигнал.
• Все ключи, которые будут открывать замок, поочерёдно подносят к считывателю. Практически сразу прозвучит краткий сигнал. Он означает, что регистрация прошла успешно. После этого её проводят для следующего ключа. Через определённое время плата перейдёт в рабочий режим, просигнализировав об этом серией коротких звуков. Если попытаться повторно зарегистрировать уже введённый в базу данных ключ, устройство выдаст ошибку.

Затем систему доступа можно будет использовать обычным образом. Для этого достаточно поднести ключ и нажать кнопку. Иногда может произойти утеря мастер-ключа. В этом случае для продолжения работы с контроллером необходимо выполнить такие действия:

• Нужно отсоединить блок питания.
• Входящую в комплект питания перемычку нужно установить в положение 3 на микросхему на контроллере, которая расположена с короткой стороны. Эта процедура описана в инструкции по эксплуатации.
• Далее подключают питание. При этом осуществляется стирание всех ранее сделанных записей.
• После этого подносят те ключи, которые нужно зарегистрировать.
• Когда процедура завершена, требуется отключить питание и убрать ранее установленную перемычку.
• Затем подключают электропитание. После этого система переходит в рабочий режим.

Здесь возможно задать режим работы, в котором пропускают всех, у кого есть ключ. Причём не устанавливаются ограничения на то, какой именно. Это удобно применять в офисе, где много сотрудников. Достаточно выдать им ключи. При каждом входе будет происходить регистрация. После того как установят обычный режим, допуск окажется только у тех, кто уже есть в базе данных.

Один из способов подключения контроллераИсточник rones.su

Возможности контроллера

Наличие устройства позволяет воспользоваться следующими возможностями:

• Присутствует считыватель магнитных ключей. Доступно одновременное их применение системой в количестве до 5460 в модели z5r 5000. К рассматриваемому контроллеру можно покупать аналогичные устройства для использования различных типов.
• Имеется считыватель proximity-карт. Он передаёт информацию в соответствии с требованиями протокола iButton.
• Наличие предустановленных режимов работы позволяет с минимальными затратами организовать перепрограммирование устройства или его использование.
• Обеспечивается работа электромагнитного, или замка с механическими узлами в соответствии с тем, какие ключи или карты были применены.
• Имеются зуммер и светодиод, которые показывают состояние системы доступа и реакцию на действия человека.
• Высокая стойкость к отрицательным температурам позволяет использовать контроллер даже при морозах до -40 градусов.
• В комплекте присутствует датчик, который сигнализирует о закрытии двери.
• Доступная цена изделия.
• Время открывания двери может быть запрограммировано. Его длительность находится в пределах от одной секунды до нескольких минут.
• Простая и интуитивно понятная система программирования.
• Имеется возможность подключения системы доступа к компьютеру. Для этого требуются адаптер AC-Z и программа «База Z».

Использование системы, построенной на контроллере z5r позволит удобно и надёжно организовать доступ в помещение или на определённую территорию только тех, кто имеет соответствующие ключи.

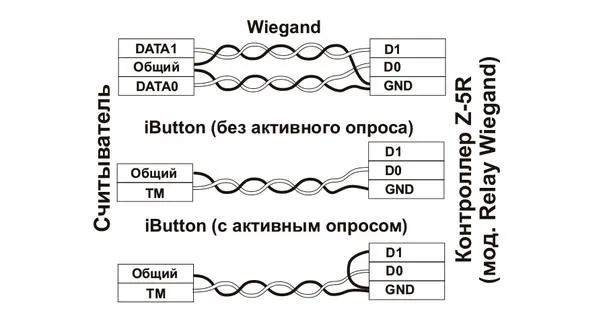

Варианты подключения внешних считывателейИсточник zodiakvideo.ru

Комплект поставки

При приобретении z5r поставляются следующие части:

• Плата контроллера, которая предназначена для управления системой доступа.
• Контактор для считывания данных магнитных ключей. Для того чтобы открыть вход, человек должен поднести к нему свой. После того как его опознают, замок будет открыт в течение ограниченного времени, позволяя войти внутрь.
• Комплект ключей.
• Датчик состояния двери передаёт контроллеру информацию о её закрытии.
• Мастер-ключ подключается особым образом. Он применяется для того, чтобы управлять регистрацией обычных ключей.
• Инструкция по эксплуатации подробно освещает вопросы работы с создаваемой системой доступа.
• Может быть предоставлена коробка для монтажа.
• Блок питания на 12 В.
• Входная кнопка.
• Перемычка, которая, например, потребуется для перепрограммирования ключей доступа.

Замок в комплект не входит, но он будет необходим для создания системы ограничения доступа. Контроллер может поставляться в пластиковом корпусе или без него.

Схема подключения оборудованияИсточник цифра.tv

Монитор/аудиотрубка и вызывная панель

Монитор видеодомофона может быть:

1. Аналоговым, работающим с CVBS камерами и вызывными панелями. Несмотря на низкое качество картинки (но достаточное для распознавания гостя), это самый распространенный тип домофонии.
2. Аналоговым HD, который, помимо CVBS, поддерживает также HD-TVI, HD-CVI и AHD камеры и вызывные панели. В данном случае разрешение видео может достигать 2 Мп (1080p). Это явно избыточно для целей домофонии, но при задаче записывать видео будет в самый раз.
3. IP. Основной плюс – использование сетевых технологий для связи монитора с вызывной панелью, а значит – любые расстояния между ними. Различные удлинители, беспроводные точки, оптоволокно и интернет позволят подключить устройства хоть в километре друг от друга.

Что касается характеристик мониторов, то стоит обратить внимание на количество поддерживаемых вызывных панелей, камер видеонаблюдения, карты памяти, возможность установки нескольких мониторов в одной системе. Из дополнительного – возможность переадресации вызова на смартфон

Последнее доступно не только в IP домофонии, но и в аналоговой тоже. В аналоговые производитель может добавить сетевой порт и/или Wi-Fi модуль для подключения монитора к вызывной панели.

По совместимости – к аналоговым и аналоговым HD мониторам зачастую можно подключить вызывные панели любого производителя, только проверяйте поддерживаемый монитором стандарт (CVBS, TVI, CVI, AHD) и разрешение. Тем не менее крайне рекомендую использовать оборудование одного производителя, т к периодически возникают проблемы с совместимостью – не открывает дверь, нет звука, не идет вызов. Или перед монтажом проверять оборудование на столе. В IP домофонии следует использовать оборудование только от одного производителя.

Что касается аудиодомофона, то тут стоит учитывать, что трубки могут быть для многоквартирных домофонов (координатные и цифровые), а могут быть для одноабонентских вызывных панелей. А еще могут быть трубки, которые подключаются к мониторам, рассмотренным выше. Так что перед покупкой или проконсультируйтесь с продавцом, или посмотрите в инструкции, с какой вызывной панелькой работает выбранная трубка.

Коммутатор (для IP домофонии)

Если планируется использовать IP домофонию и запитать все оборудование по PoE (передача питания по Ethernet), то обратите внимание на поддерживаемый монитором и вызывной панелью стандарт питания. Это может быть как 802.3af, применяемый практически во всех PoE коммутаторах, так и Passive PoE

Оборудование с последним типом питания работает только с коммутаторами того же производителя.

Замок и доводчик

Замки бывают двух типов – электромагнитные и электромеханические. Электромеханические открываются при краткосрочной подаче питания, а элетромагнитные наоборот – при снятии питания. Соответственно, если у Вас выключили свет, а источник бесперебойного питания не предусмотрен, то электромеханический замок останется в закрытом положении, а дверь с электромагнитным замком – откроется. Поэтому, в дополнение к электромагнитному замку, стоит установить еще и обычный, открывающийся с ключа замок.

Еще электромеханический замок можно открыть с помощью ключа, а для открытия электромагнитного нужно покупать считыватель и контроллер (или покупать вызывную панель, в которую данные элементы встроены).
Доводчик обязательно устанавливается на двери с электромагнитным замком и по желанию на двери с электромеханическим.

Контроллер и считыватель

Как уже было сказано выше – контроллер со считывателем обязательно нужен в системе с электромагнитным замком и по желанию – в системе с электромеханическим. Чаще всего устанавливают простые контроллеры, например, Z-5R. Иногда покупают вызывную панель, в которую встроен считыватель и контроллер. Так красивее и все в одном устройстве.

Блок питания

Последний элемент системы – блок питания. Используется для питания замка, контроллера и считывателя и подбирается исходя из их суммарного энергопотребления.

В случаях, когда контроллер и считыватель не используются, выбран электромеханический замок и у домофона есть функция подачи на него питания, блок питания можно не приобретать.

Назначение и общая схема

Видеодомофон – переговорное устройство с возможностью отображения посетителя и предоставления ему доступа в помещение без необходимости с ним прямого контакта.

В настоящее время разработано большое количество вариантов этих устройств.

Они могут различаться :

• типом дисплея: цветной, черно-белый, ламповый, жидкокристаллический;
• типом воспроизведения звука: телефонная трубка или громкое воспроизведение, а также с мобильного телефона с поддержкой 3G;
• типом клавиатуры: сенсорная или тактильная;
• типом замка: электромеханический или электромагнитный.

Схема подключения состоит из:

непосредственно видеодомофона с монитором и клавишами управления;

• вызывной панели с кнопкой, камерой и микрофоном;
• электро- или электромагнитного замка;
• электромагнитного реле;
• блока питания 12 B;
• соединительных проводов.

Подключение видеодомофона к подъездному домофону Vizit

Довольно часто возникает задача по подключению аналогового видеодомофона с одноабонентской вызывной панелью, устанавливаемой на этаже, к существующей многоквартирной системе. И решается она довольно просто:

1. Первое, что нужно сделать – уточнить какая именно многоквартирная система у Вас установлена – координатная или цифровая. Чаще всего устанавливают координатные системы – Cyfral, Eltis, Metakom, Vizit и т д.
2. Далее покупаем блок сопряжения для соответствующего типа домофонов. Одна из самых популярных моделей для координатных систем – модуль сопряжения МСК от компании Даксис. Второй вариант – покупка монитора видеодомофона со встроенным модулем сопряжения.
3. Далее нужно подключить блок сопряжения видеодомофона «на столе», для первоначальной проверки, на случай, если что-то не заработает.

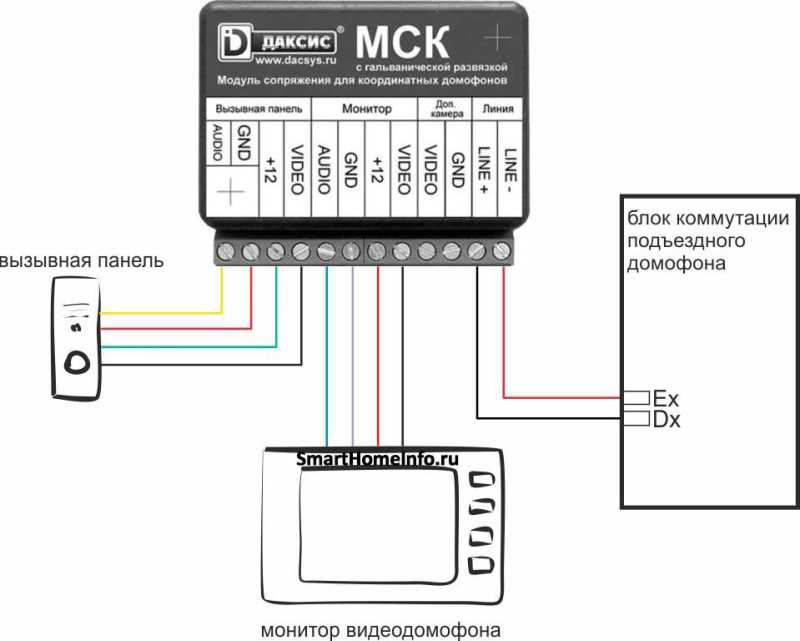

Как подключить видеодомофон к подъездному домофону Vizit:

Советы по использованию

Разрешение доступа посетитель получает не в момент прикосновения к коллектору, а при отсоединении ключа. Оно действует на протяжении небольшого промежутка времени.

Если возникает необходимость снять или установить перемычку, нужно помнить, что категорически запрещено это делать при включённом питании. Нарушение этого правила может привести к тому, что плата сгорит. Также нельзя ставить их туда, куда прямо не разрешено инструкцией.

Как провести подключение контроллера z5r можно узнать, посмотрев видео:

Видео описание

Подключение электромеханического замка к контроллеру Z-5R или Matrix-2K.

Удержание кнопки не должно быть слишком долгим. В некоторых случаях это способно привести к поломкам.

Для защиты от помех к контактору следует подсоединять витую пару. Питание можно будет подавать с помощью одинарных проводов.

Можно подключать считывающие устройства различных типов. Для организации работы с рассматриваемым контроллером, необходимо, чтобы происходила эмуляция DS1990A. Таким образом z5r будет функционировать в обычном режиме.

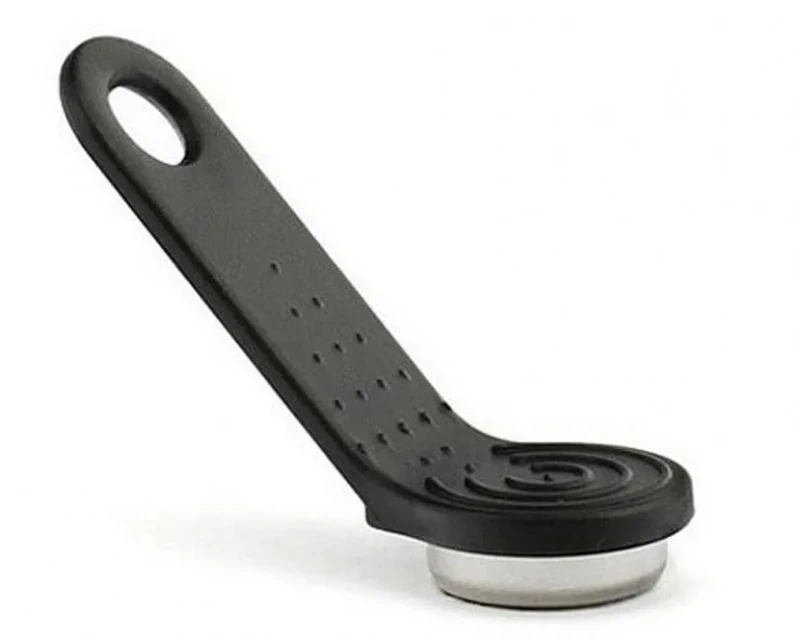

Магнитный ключ для доступа в помещениеИсточник hrobot.ru

Подключение

• Блок питания

«+12» — плюс; «GND» или «ЗЕМЛЯ» — минус.

Напряжение — 12 вольт. Ток — зависит от модели замка (токопотребление см. в паспорте замка). Обычно для электромагнитного хватает 1 А, для электромеханического может потребоваться 3…4 А.

Производитель не рекомендует импульсные блоки питания. Во всяком случае, импульсник от компа вызывает проблемы со чтением ключей.

• Замок

«+12» — плюс; «LOCK» или «ЗАМОК» — минус.

* Перед подключением замка необходимо установить перемычку на плате контроллера в соответствии с типом замка.

— Электромагнитный замок или электрозащёлка обратного действия — открывается отключением питания. При предоставлении доступа контроллер снимает минус с контакта «LOCK».

— Электромеханический, электроригельный замок или электрозащёлка прямого действия — открывается подачей питания. При предоставлении доступа контроллер подаёт минус на контакт «LOCK».

• Кнопка «Выход»

«EXIT» или «КНОПКА» — один контакт; «GND» или «ЗЕМЛЯ» — второй контакт.

Подходит любая кнопка с нормально разомкнутыми контактами.

• Считыватель

«TM» или «DALLAS» — данные; «GND» или «ЗЕМЛЯ» — общий.

Для подключения используйте витую пару.

Обычно устанавливают один считыватель — на вход. Но можно подключить параллельно к нему и второй считыватель — на выход.

— Контактные считыватели. — Бесконтактные считыватели.

* Контроллер не работает со считывателями по протоколу Wiegand 26! Годится только считыватель, поддерживающий протокол Dallas Touch Memory. Например, Matrix II.

Схема доступа на базе контроллера Z-5R

Схема подключения контроллера видеодомофона предполагает подключение контроллера Z-5R(K). Контроллер представляет отдельную плату, имеющую 9 контактов для подключения соединительных проводов под шлиц.

1 – подключение внешнего зуммера;

2 – подключение контактора;

3 – земля (минус питания);

4 – подключение кнопки открытия двери;

5 – подключение внешнего светодиодного индикатора (плюс индикатора);

6 – подключение контакта звонка;

7 – подключение вывода внешнего источника питания +12 В;

8 – подключение минусового провода источника питания;

9 – подключение датчика двери.

Не являются обязательными для подключения контакты 1, 5, 9.

Порядок подключения

Ответить на вопрос как подключить электрозамок к видеодомофону поможет рассмотренная последовательность действий.

Соединяется видеодомофон и вызывная панель группой из 4-х проводов для обеспечения воспроизведения аудио и видеоинформации.

Замыкаются контакты питания обмотки реле с контактами вызывной панели.

Подключается электро (электромагнитный) замок к блоку питания в разрыв контактов реле. Минусовый провод блока питания можно подключать напрямую к замку, а его плюс заводится через контакты реле.

Видеодомофон подключается к электрической сети.

Правильно собранная схема начинает работать сразу, а именно при подаче питания электромагнитный замок замыкается.

Режимы работы

Обычный режим

• Для открывания двери кратковременно приложите к считывателю Простой ключ. Блокирующий ключ в обычном режиме также открывает дверь, но не в момент касания, а в момент отпускания ключа от считывателя.

Если ключ есть в памяти контроллера, контроллер открывает замок, звучит сигнал «♫ Доступ предоставлен».

По истечении времени, установленного на открывание замка, контроллер закроет замок.

Если ключа в памяти нет, дверь не открывается, звучит сигнал «♫ В доступе отказано».

Режим блокировки

В режиме «Блокировка» закрыт проход для Простых ключей.

Проход возможен только по Блокирующим ключам и по кнопке «Выход».

Перевод в режим блокировки

• Удерживайте Блокирующий ключ у считывателя около 3 сек до появления ♫ длительного непрерывного сигнала.

Контроллер перейдёт в режим блокировки и откроет дверь. В этом режиме доступ по Простым ключам запрещён — вместо открывания выдаются ♫♫♫♫♫♫♫♫ короткие частые сигналы.

Выход из режима блокировки

• Удерживайте Блокирующий ключ у считывателя до серии 4 коротких сигналов ♫♫♫♫ или • Кратковременно приложите к считывателю Мастер-ключ.

* Режим блокировки не сбрасывается отключением питания контроллера и сохраняется после включения.

Режим «Триггер»

В этом режиме по предъявлению ключа контроллер открывает замок и оставляет его в открытом состоянии. Закрывание замка происходит только при следующем предъявлении ключа. Это удобно для предоставления длительного свободного доступа в помещение, например, на время посещения гостями.

При переходе из одного состояния в другое контроллер подаёт сигналы: • из «Включено» в «Выключено» – ♫♫♫♫ (4 коротких сигнала); • из «Выключено» во «Включено» – ♫ (1 короткий сигнал).

* Этот режим не предназначен для электрозамков, открываемых подачей напряжения!

Подключение для Z-5R

В случае, когда контроль доступом осуществляется на контроллере Z-5R, тогда в состав системы дополнительно к контроллеру входят блок питания +12 В (аккумулятор), электрозамок, кнопка выхода, ключи доступа, считыватель ключей.

Если в памяти контроллера ключи не прописаны, то их надо прописать. При включении питания, считыватель подает звуковой сигнал, оповещающий о его готовности к работе.

Ключ, который сделан мастером, подносится к считывателю и он записывается в память контроллера. Далее программируются все остальные ключи, которые будут иметь доступ. Для этого контроллер переводится по звуковому сигналу в режим записи.

Для того чтобы установить и начать работу 3g-камеры, необходимо иметь мобильный телефон с SIM-картой в 3g. Беспроводные 3g-камеры видеонаблюдения работают по принципу обычных видеозвонков, поэтому необходимо всегда быть в зоне покрытия. Подробности тут.

Поднеся ключи доступа к считывателю, они программируются. Через некоторое время считыватель выводится из режима записи, замок блокируется, а поднесение ключей приводит к его разблокировке.

Контроллер имеет возможность записи ключей без мастера ключа. При выключенном питании джампер (перемычка) становится в положение 3. Питание подключается, контроллер готов к считыванию ключей доступа, подносится ключ доступа, информация считывается, питание снимается.

Снимается перемычка, контроллер переводится в рабочий режим, подключается питание. Контроллер опять готов к использованию.

Как подключить камеру к видеодомофону

Подключение камеры к видеодомофону осуществляется довольно просто. Сначала следует убедиться, что выбранное оборудование имеет данную возможность. Далее необходимо с помощью коаксиального кабеля для видеонаблюдения подключить камеру к монитору. Важный момент – монитор НЕ ПОДАЕТ питание на камеру. Для этого нужно использовать отдельный блок питания. Использование для данных целей линии питания вызывной панели запрещено.

С учетом запитывания камеры правильным решением будет взять комбинированный кабель для видеонаблюдения КВК 2х0,5. Точное сечение подбирается исходя из расстояния и потребления камеры. Приведенного выше сечения в большинстве случаев будет достаточно для подключения на расстоянии 50-70 метров.

Если планируется подключать IP камеры, то стоит уточнить у производителя домофона, по какому протоколу производится подключение. Это может быть или внутренний протокол производителя, или универсальный протокол Onvif, позволяющий подключить оборудование практически любого бренда.
